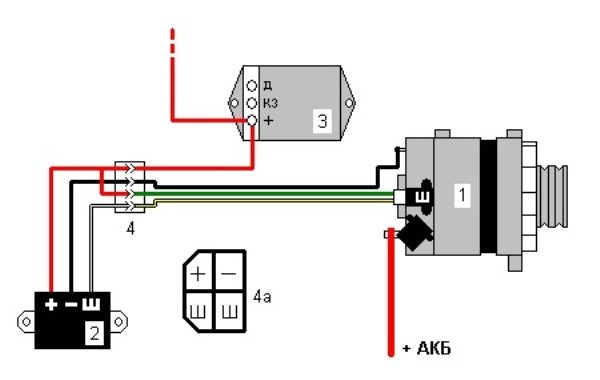

Уаз буханка схема подключения генератора: Схема подключения генератора уаз 469 старого образца без регулятора |

Содержание

Устройство и обслуживание генератора 9402.3701 двигателей УМЗ-421

Генератор 9402.3701-17 трехфазный, синхронный, переменного тока cо встроенным выпрямительным ограничительным блоком и регулятором напряжения. Устанавливается на двигатели УМЗ-421.10, УМЗ-4213.10, УМЗ-4215.10, УМЗ-4216.10, УМЗ-4217.10 автомобилей ГАЗ и УАЗ. Привод генератора осуществляется от шкива коленчатого вала двигателя при помощи клинового ремня.

Основные технические характеристики генератора 9402.3701-17.

— Направление вращения (со стороны шкива) : правое
— Номинальное напряжение, В : 14
— Максимальный ток, А : 72
— Ток отдачи (А), при напряжении 13 В, температуре окружающей среды 25+-10 градусов в горячем состоянии и частоте вращения ротора, мин-1 :
1100 — 0
1800 — 41
2000 — 46
3000 — 60
4000 — 66
5000 — 70
6000 — 72
— Ток возбуждения А, не более : 5.4+-0.3
— Максимальная частота вращения ротора генератора, мин-1 : 17400-870
— Регулируемое напряжение генератора при температуре окружающей среды от минус 50+-3 градуса до плюс 100+-3 градуса при токе нагрузки 5+-0. 25 А и частоте вращения ротора 6000+-300 мин-1 : 13.3-14.9 Вольт
— Регулируемое напряжение генератора при температуре окружающей среды 25+-3 градуса и изменении тока нагрузки от 5+-0.25 до 65+-3 Ампер, при частоте вращения 6000+-180 мин-1 : 13.5-14.5 Вольт.

Установка и подключение генератора 9402.3701-17 на двигателе УМЗ-4213 или УМЗ-4216.

Перед установкой генератора на двигатель надо удалить консервирующий состав с посадочных мест, проверить вращение ротора и отсутствие задевания за крышки. Установить генератор на кронштейн двигателя. Надежно присоединить провода к выводам «B+», «D+». Установка ремня на шкив генератора должна производиться без применения инструментов, имеющих острые кромки. Натяжение ремня осуществляется с помощью установочной планки.

Электрическая схема подключения генератора 9402.3701-17 к системе электрооборудования автомобиля ГАЗ или УАЗ.

Возможные неисправности генератора 9402.3701-17.

Контрольная лампа горит или периодически загорается при движении автомобиля.

— Проскальзование ремня привода
— Обрыв цепи питания обмотки возбуждения
— Неисправен регулятор напряжения
— Обрыв или замыкание на корпус обмотки возбуждения
— Обрыв или короткое замыкание диодов выпрямительного блока

Генератор работает, аккумуляторная батарея заряжается слабо или перезаряжается.

— Неисправен регулятор напряжения
— Замыкание обмотки ротора на корпус

Проверка исправности генератора 9402.3701-17 в процессе эксплуатации.

В процессе эксплуатации генератор контролируется на работоспособность с помощью сигнальной лампы контроля заряда аккумуляторной батареи расположенной на панели приборов. При исправном генераторе и неработающем двигателе, когда зажигание включено, лампа горит. При работе двигателя на средних оборотах, включенных фарах и заряженной батарее лампа должна гаснуть.

Если лампа не гаснет при работающем на средних оборотах двигателе, то значит генератор неисправен и его необходимо проверить на специальном стенде. Если генератор исправен, то все его параметры должны соответствовать основным техническим данным. При неисправностях генератор необходимо разобрать и проверить его основные составные части : ротор, статор, выпрямительный блок, регулятор напряжения.

В роторе необходимо проверить :

— сопротивление обмотки возбуждения;
— отсутствие замыкания обмотки возбуждения на корпус напряжением 220 Вольт.

В статоре необходимо проверить :

— целостность фаз;
— отсутствие межвиткового замыкания обмотки статора;
— отсутствие замыкания обмотки статора относительно корпуса напряжением 220 Вольт.

В выпрямительном блоке проверяют отсутствие пробоя или обрыва цепи диодов блока с помощью последовательно включенной лампочки и источника питания напряжением, не более 14 Вольт.

Электрическая схема для проверки электрических характеристик генератора 9402.3701-17.

Ремонт и техническое обслуживание генератора 9402.3701-17.

В процессе эксплуатации при каждом втором техническом обслуживании необходимо проверить надежность крепления генератора к двигателю, натяжение ремня и соединение проводов с его выводами. Через каждые 125 000 километров пробега необходимо :

— снять щеткодержатель с регулятором напряжения в сборе, очистить от пыли и грязи;
— проверить высоту щеток и усилие сжатия щеточных пружин, вылет щеток из щеткодержателя при изменении усилия сжатия должен быть 2.2-2.4 мм, усилие сжатия пружин должно быть 285-450 г;
— при необходимости заменить щеткодержатель;
— внимательно осмотреть подшипники, в случае обнаружения дефекта заменит их;
— собрать генератор;
— проверить его электрические параметры.

При необходимости разборки генератора для устранения неисправности, надо снять его с двигателя, очистить от пыли и грязи, и разобрать. При установке аккумуляторной батареи на автомобиль и ее подключении необходимо соблюдать полярность : плюс подключается к клемме «B+», а минус – на корпус. При производстве сварочных работ на автомобиле надо отключить провода от клемм «B+», «D+».

Схема проводки УАЗ буханка

Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.

Подключение также может различаться в зависимости от типа двигателя автомобиля.

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Если в генератор автомобиля не встроен регулятор напряжения, то его нужно приобрести и подключить в систему.

Схема проводки для буханки с инжекторным двигателем.

При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.
