Как работает терморегулирующий вентиль (ТРВ)


Постоянно растущий спрос на компрессорно-конденсаторные блоки LESSAR серии Techno Cool активизирует работу службы информационно-технической поддержки ТМ LESSAR. Налаженная обратная связь с партнерами позволяет специалистам службы оперативно реагировать на различные вопросы, возникающие в процессе проектирования, подбора и монтажа систем кондиционирования с применением ККБ.


Прежде всего, важно обратить внимание на факторы, влияющие на работоспособность и надежность таких систем. В ранее опубликованных статьях заострялось внимание на корректном подборе ККБ, проектировании фреоопроводов и подборе запорно-регулирующей арматуры (в частности ТРВ).


Однако жизненный цикл системы кондиционирования не ограничивается проектированием. Надежность системы закладывается также на стадии монтажа и пусконаладки.


Служба информационно-технической поддержки ТМ LESSAR расширяет кругозор своих партнеров в этой области.


В данной статье внимание заострено на таком элементе фреонового контура, как терморегулирующий вентиль (ТРВ).


ТРВ – вентиль с узким проходным сечением предназначен для дросселирования и регулирования подачи хладагента в испаритель в соответствии с тепловой нагрузкой.


Дросселирование – это понижение давления хладагента от давления конденсации до давления кипения. Этот процесс необходим для осуществления холодильного цикла, который используется для охлаждения воздуха в системах с использованием ККБ. Функциональная схема холодильного контура приведена на рисунке ниже. Охлаждение воздуха происходит за счет отвода тепла к хладагенту, кипящему в испарителе. Пар хладагента всасывается компрессором через трубопровод 2. В компрессоре хладагент сжимается до высокого давления и температуры.


 По трубопроводу 1 хладагент нагнетается в конденсатор, где конденсируется за счет отвода тепла окружающим воздухом. Жидкий хладагент дросселируется в ТРВ и подается в испаритель по трубопроводу 3.



Для осуществления холодильного цикла важно правильно регулировать подачу хладагента в испаритель – это одна из функций ТРВ. Слишком большая подача  хладагента в испаритель может привести к попаданию жидкого хладагента в полость сжатия компрессора. Это,   в свою очередь,  приведет к гидроудару и выходу из строя компрессора. Недостаточная подача приведет к снижению  холодопроизводительности и аварийным режимам работы системы: возможна авария по  низкому давлению хладагента на всасывании и авария из-за перегрева обмоток электродвигателя.


Более подробно и наглядно о принципе работы ТРВ, монтаже и настройке, а также о последствиях некорректной настройки терморегулирующего вентиля вы можете узнать в представленном видео:

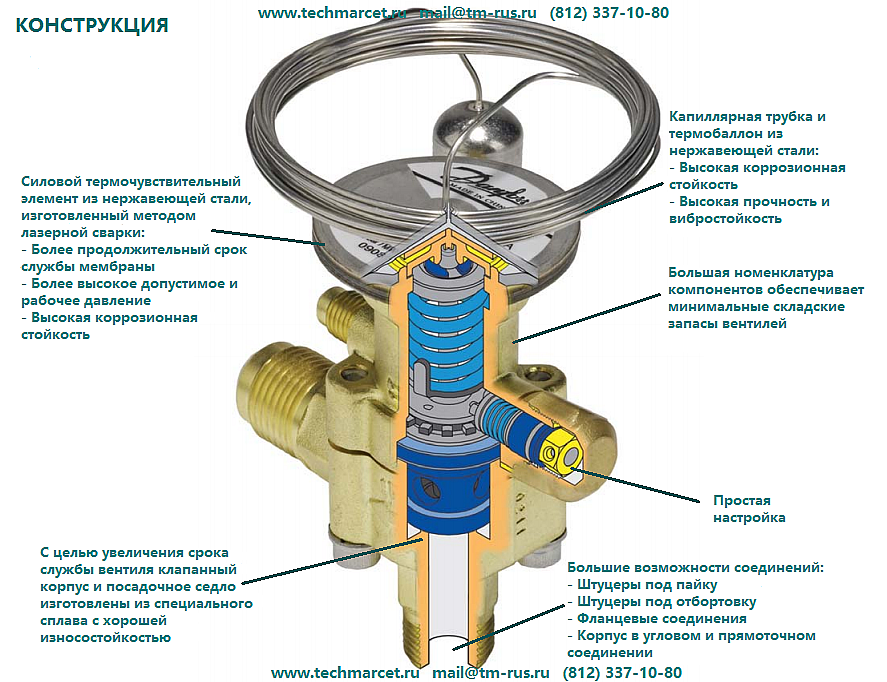

Tерморегулирующий вентиль (ТРВ)

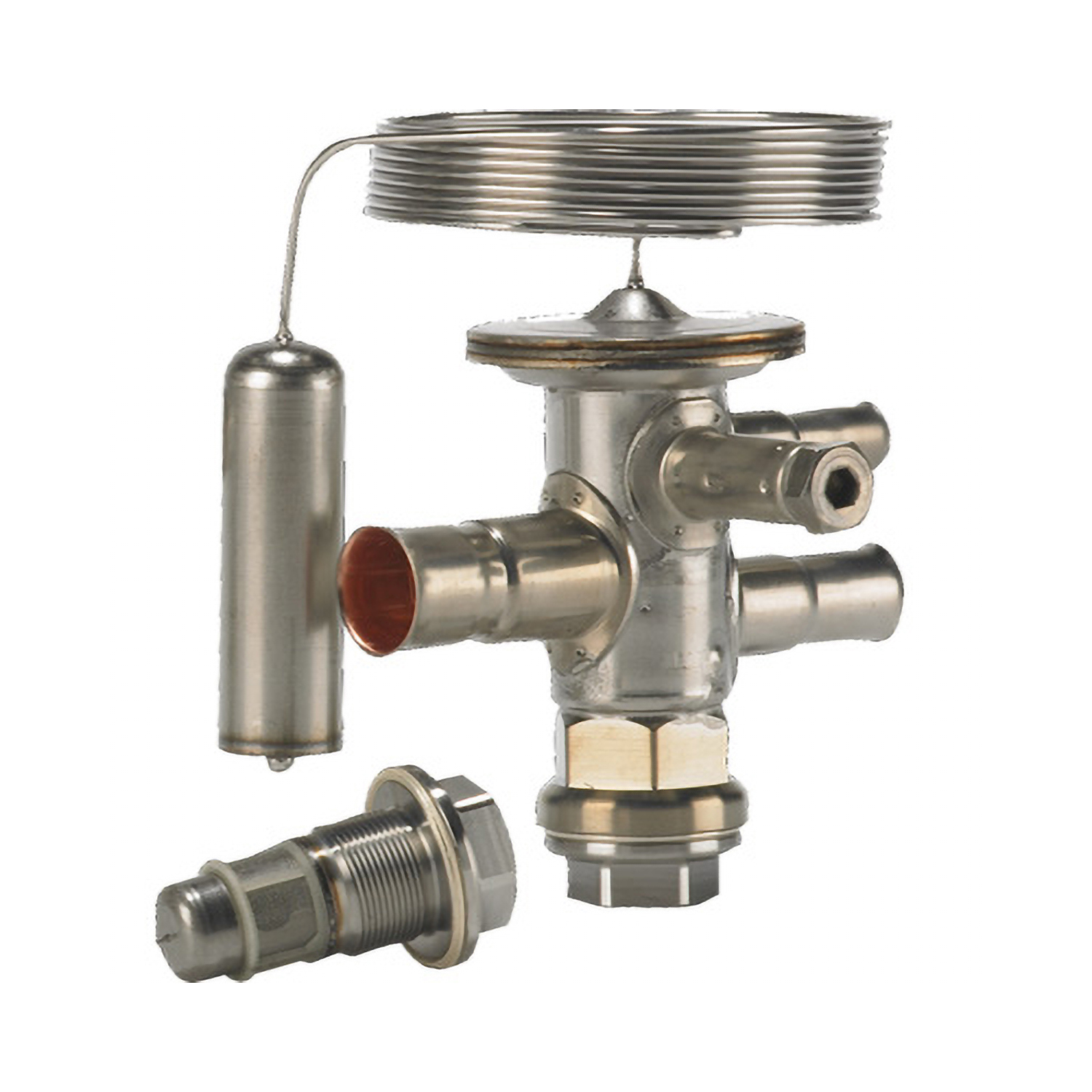

Терморегулирующий вентиль – это прецизионное устройство, используемое для регулирования потока жидкого хладагента в испаритель со скоростью которая соответствует скорости испарения хладагента. Это основная функция терморегулирующего вентиля, но и как все другие регулирующие устройства ТРВ обеспечивает перепад давления в системе, разделяя стороны низкого и высокого давления. Таким образом позволяя хладагенту с низким давлением поглощать тепло в испарителе.

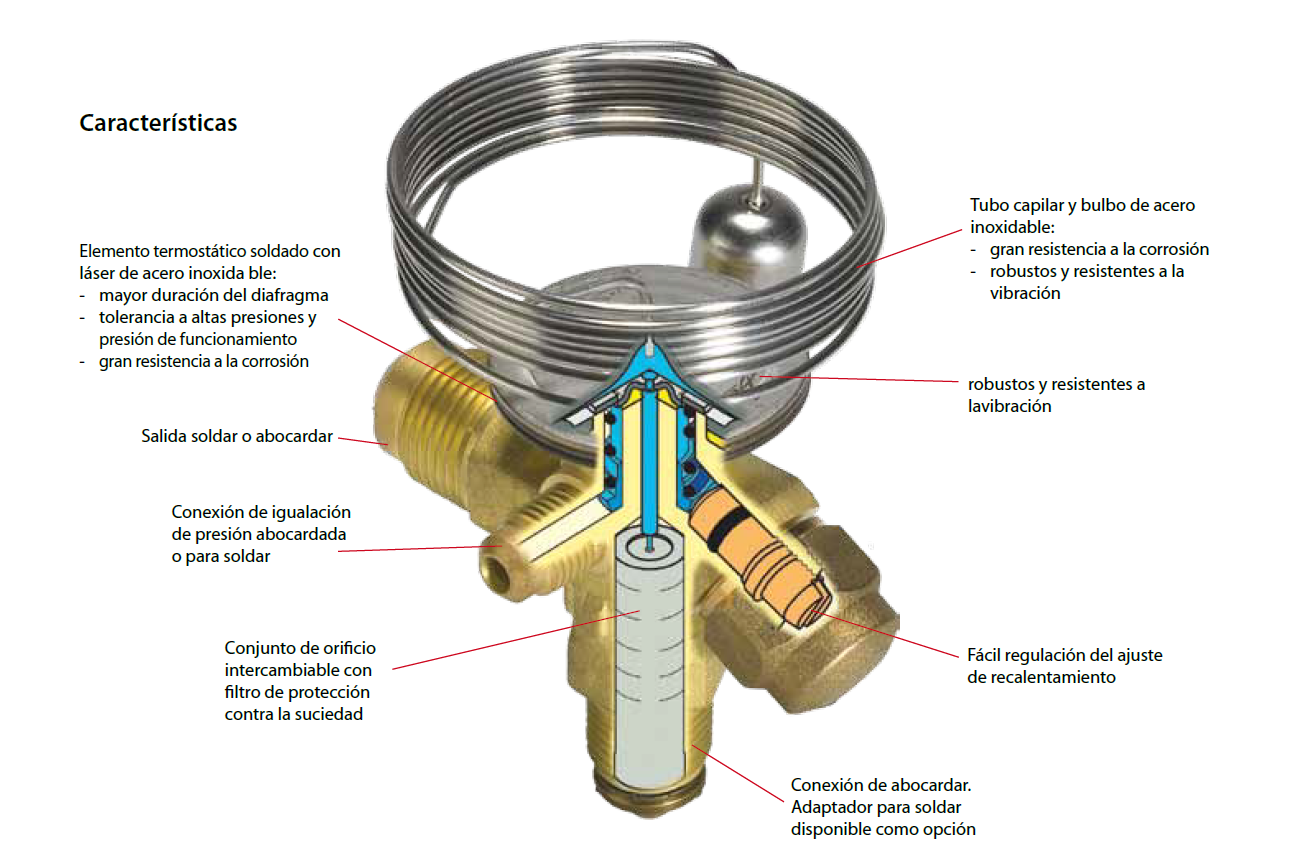

Принцип действия

В терморегулирующем вентиле работают три разных давления. Это:
— давление газа;
— давление в испарителе;
— давление пружины;

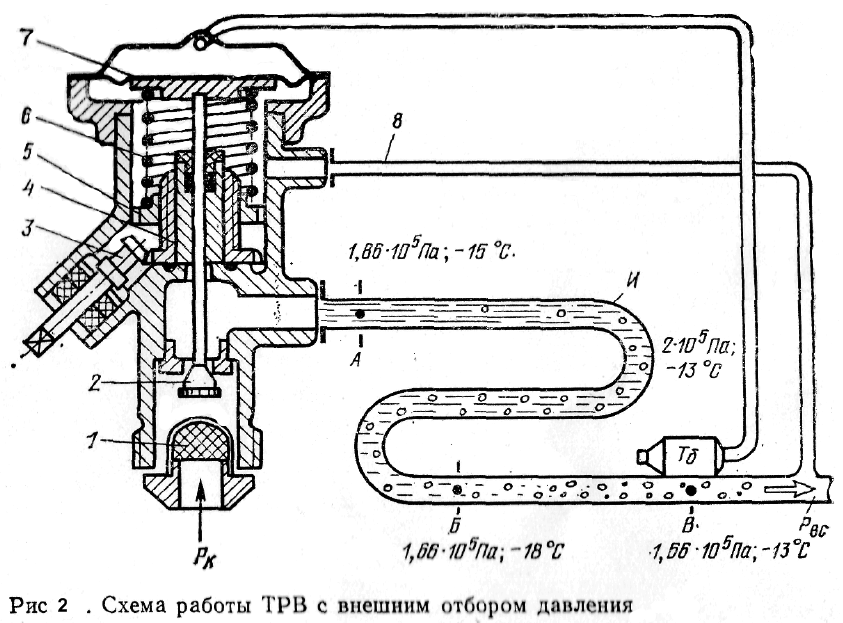

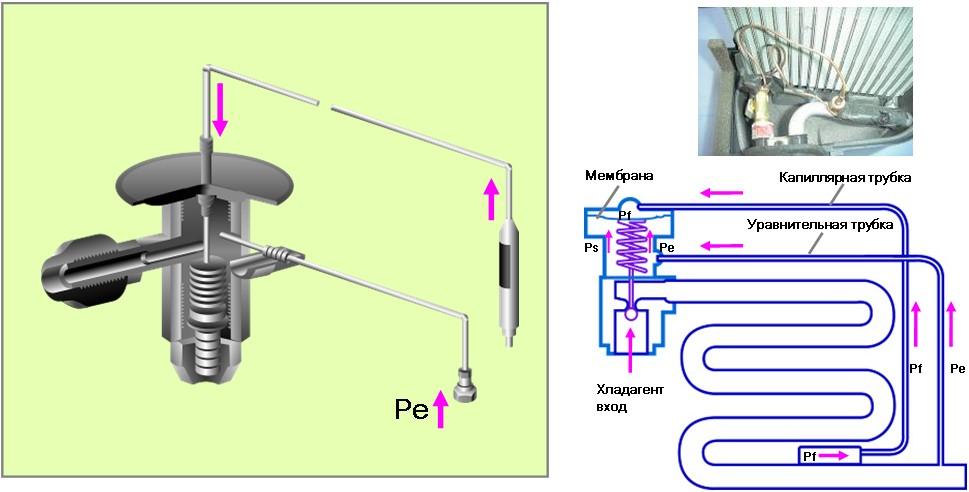

Как видно на рисунке 1 два вида давления P2 и P3 закрывают клапан ТРВ и одно – открывает P1. Клапан ТРВ находится в равновесии, если P1=P2+P3. Если давление в испарителе увеличится, то клапан закроется, т.к. P2+P3 становится больше, чем P1. Если же давление газа увеличивается, то клапан открывается, т.к. P1 > P2+P3.
В этом примере мы будем обсуждать действие основного типа терморегулирующих вентилей- внешнего. Также разберем случай отсутствия перепада давления в испарителе.

Поскольку нагрузка в испарителе увеличивает количество испаряющегося хладагента быстрыми темпами и если он полностью испарился перед выходом из испарителя, то пар будет поглощать излишнее тепло. Хладагент будет иметь температуру выше необходимой, это явление называется перегревом. Давление газа Р1 увеличивается, тем самым открывая клапан ТРВ для поступления жидкого хладагента. После того, как достаточное количество хладагента поступит в испаритель, давление на клапане ТРВ падает, сумма P1+P2 становится больше, чем Р1 и клапан ТРВ закрывается.

Перегрев

Как ранее отмечено перегрев – это излишнее поглощение тепла в испарителе. Персоналу, обслуживающему холодильные установки, нужно знать о перегреве, которое возникает в системе. Слишком малый перегрев ведет к вымыванию масла в компрессоре жидким хладагентом и в худшем случае повреждая механические части.
Слишком большой перегрев ведет к перегреву компрессора.
С завода изготовителя терморегулирующий вентиль идет с предустановкой на статический перегрев в 6°F. Статический перегрев – это сумма перегрева, необходимая для начала открытия клапана ТРВ, любое увеличение перегрева называется градиентом. Часто производят калибровку на значения от 4°F до 6°F градиентов перегрева. Это означает, что при 10°F – 12°F общего перегрева, клапан ТРВ будет открыт на полную мощность.

Имейте ввиду, что градиент устанавливается на выходе из испарителя, а не на компрессоре, так как часто указывается, что перегрев в 15° на компрессоре является нормой.

Внешнее выравнивание

Внешнее выравнивание в терморегулирующем вентиле должно быть использовано, когда перепад давления превышает

3° для кондиционеров воздуха
2° для холодильников
1° для низкотемпературных устройств

PSIG – единица измерения давления, измеряется в фунтах на квадратный дюймГлядя на рисунок 3, вы можете заметить, что давление на выходе из ТРВ составляет 69 PSIG при температуре 40°F, которая является температурой кипения фреона R22.
Проходя через испаритель хладагент испытывает перепад давления в 10 PSIG. Далее хладагент с давлением в 59 PSIG и температурой кипения 33°F полностью испаряется и начинается процесс перегрева, в результате на выходе из испарителя хладагент имеет давление 59 PSIG и температуру 50°F. Таким образом температура перегрева составляет 17°F. Поскольку предустановка на перегрев равна 10°F, а 85 PSIG давление газа больше, чем в испарителе и уравнивает давление пружины (85 > 59+16), то клапан открывается, пропуская больше хладагента в испаритель. Если в этом примере не использовать внешнее уравнивание, то клапан ТРВ не пропустит больше хладагента (85 =69+16).
