Стальной такелажный блок для тросов с роликом внутри.

Описание: блок такелажный выполнен из высококачественной стали, в виде блока для троса с роликом, расположенном внутри. Ролик изготавливают из нейлона или пропилена, встречаются блоки с металлическими или медными роликами. Пластиковые ролики в основном используют под не металлические канаты, стальные под стальные тросы. Блок для троса может быть представлен в двух вариантах: одинарный и двойной.

Область применения: стальной блок для тросов используют при организации такелажных работ, при сооружении конструкций для подъема и спуска грузов. Применяют как средство изменения направления движения троса с целью увеличения грузоподъемности при меньших усилиях на подъем.

Способ монтажа: крепят на крюк, который цепляют за кольцо расположенное на корпусе такелажного блока, через ролик продевают канат или трос. Размер блока выбирается по диаметру используемого троса.

Изготовление: материал — сталь, нейлон, покрытие — цинк.

Заказать звонок

Ваше имя:*
Телефон:*

Пожалуйста введите код: (Чтобы предупредить спам):

Заказать прайс-лист

Ваше имя:*
Телефон:*
Email:*

Пожалуйста введите код: (Чтобы предупредить спам):

Такелажный трос — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Допуски при установке опор.  [1]

Такелажные тросы, применяемые при установке опор, должны соответствовать действующим максимальным нагрузкам с учетом нормируемых коэффициентов прочности.
 [2]

Все такелажные тросы должны быть оконцованы.
 [3]

Закрепляют такелажный трос диаметром 17 — 19мм, длиной 60 м к верхнему узлу крепления оттяжки с той стороны, где уложен провод.
 [4]

Все такелажные тросы должны быть оконцованы.
 [5]

Проведенная унификация такелажных тросов, приспособлений и узлов крепления дала возможность резко сократить расход тросов и приспособлений, значительно повысить их использование и.
 [7]

Для раскатки конец провода соединяют с такелажным тросом и перетягивают трос на противоположный берег с помощью лодки, катера или специального поплавка, затем трос прицепляют к трактору и вытягивают его, а за ним и конец провода на противоположный берег.
 [9]

В этом случае к концу провода прикрепляют такелажный трос диаметром 10 — 12 мм, длиной, примерно равной четырехкратной высоте опбры, таким образом, чтобы место крепления провода к тросу проходило через раскаточный ролик, зацепляют трос за трактор и начинают раскатку провода. Дойдя до промежуточной опоры, пропускают трактор на 30 — 40 м дальше опоры и останавливают, трос отцепляют, пропускают в очко, поднимают на опору и закладывают в укрепленный на опоре раскаточный ролик, после чего свободный конец троса опускают вниз или закладывают трос в ролик на земле и поднимают ролик на опору, пропускают между оттяжками с другой стороны опоры, зацепляют к трактору и продолжают раскатывать провод. При протаскивании провода в очко, образуемое оттяжками, необходимо следить, чтобы провод не касался оттяжек. Даже незначительное прикосновение провода к оттяжкам может повредить наружные повивы проволок.
 [10]

Схема побарабанного монтажа.  [11]

Свободные концы проводов с помощью клиновых зажимов и такелажного троса после приемки стрелы провеса закрепляются за инвентарные якоря, заделанные в землю. Расположение якорей определяется заранее, исходя из строительной длины провода.
 [12]

Трос укладывают в монтажный ролик и с помощью такелажного троса поднимают ролик с грозозащитным тросом на опору.
 [13]

Подъем гирлянд производят лебедкой или трактором с помощью такелажного троса и блока. На рис. 2.4 показано крепление натяжной гирлянды к железобетонной траверсе.
 [15]

Страницы:  

   1

   2

   3

   4

Оборудование для стального троса, аксессуары и кабельные шкивы

Оборудование для стального троса, аксессуары и канатные шкивы | Электронная оснастка

Top Rigging Категории продуктов

Тросовые ограждения

E-Rigging гордится тем, что предлагает системы тросовых ограждений HAAS из нержавеющей стали. В настоящее время мы предлагаем три системы: HAAS Revo, HAAS Legacy и HAAS Axis.
Наши системы кабельных ограждений разработаны с использованием надежных высококачественных компонентов и предназначены для простой установки и интуитивно понятного заказа деталей. У нас есть библиотека обучающих видеороликов и технических ресурсов, которые помогут воплотить ваш проект в жизнь.

Отдел такелажных работ

Компания E-Rigging предлагает широкий ассортимент такелажного оборудования, в том числе волокнистые канаты, стальные канаты и проволочные канаты, цепи, синтетические подъемные стропы и подъемное оборудование.
Мы также храним тысячи канатов, тросов и цепей, чтобы максимально использовать возможности вашего оборудования.

Изделия из нержавеющей стали

E-Rigging предлагает тысячи высококачественных скобяных изделий, деталей и фитингов из нержавеющей стали.
Мы предлагаем прочные нержавеющие тросы и тросовую арматуру, цепи и цепную арматуру, тросовую арматуру, морские и лодочные принадлежности, а также подъемно-транспортное оборудование по выгодным ценам.

Морской департамент

E-Rigging занимается поставками разнообразного морского оборудования и расходных материалов от коммерческих и промышленных судов до рыболовецких судов.
Вы найдете волокнистые канаты, морские цепи, такелажную арматуру, якоря и швартовное оборудование, палубное и доковое оборудование из нержавеющей стали, а также множество изделий для лодок.

Присылайте нам свои фотографии

Мы хотим видеть ваши проекты!

Увидеть наш продукт в действии — одна из самых приятных частей работы.
Присылайте нам фотографии своих проектов, чтобы продемонстрировать свою усердную работу!

Указанные категории такелажа

Trident Marine Chain

Оборудование из нержавеющей площадки

Sea Strand x веревка

Стальной кабель и проволочная веревка

Компоненты кабельного рельса

Протекляция

. Талрепы

Кабелерезы, обжимные инструменты и фитинги

Синтетические подъемные стропы

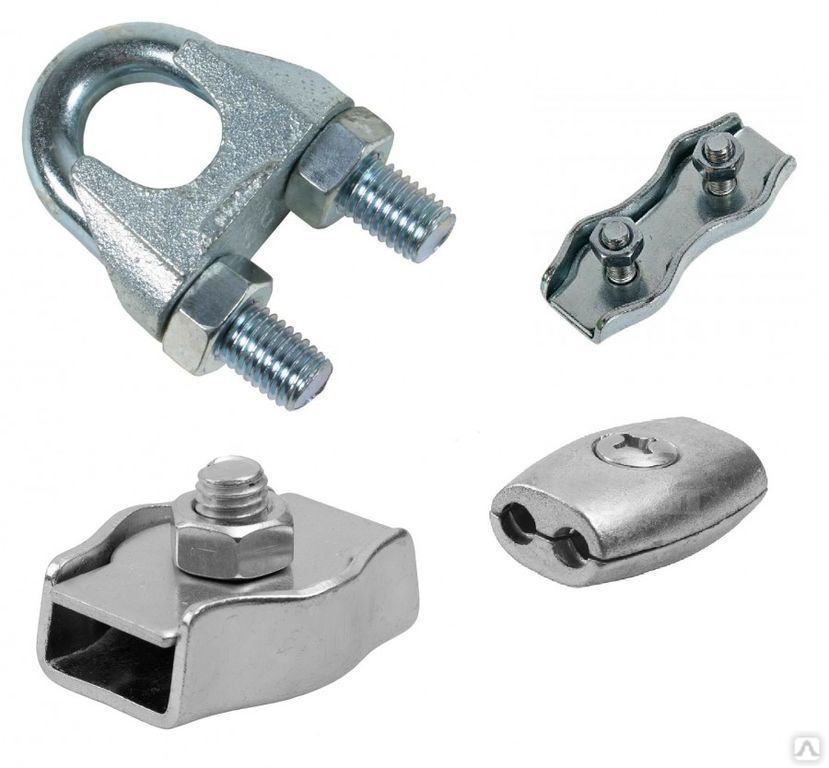

Канатные зажимы

О нас

Наша миссия проста: быстро поставлять нашим клиентам детали высочайшего качества. Компания E-Rigging, расположенная в самом сердце индустрии морского такелажа в Новом Орлеане, предлагает более 80 лет совокупного опыта в этом деле.

Для этого мы используем ведущие в отрасли технологии управления комплектацией и отгрузкой склада, чтобы быстро и правильно обрабатывать ваши заказы. Независимо от того, изготавливаем ли мы детали самостоятельно или закупаем и храним на складе, наш приоритет — сделать заказ деталей простой частью вашего проекта.

Нет быка. Никаких трюков. Просто простая преданность делу и занудная одержимость (ознакомьтесь с нашим разделом «Сделай сам») с такелажем от Big Easy.

© Copyright E-Rigging.com. Все права защищены. Изображения и контент на этом сайте являются собственностью E-Rigging.com и не могут использоваться где-либо еще. Информация на веб-сайте предназначена только для общих информационных целей, она может быть изменена в любое время без предварительного уведомления. Политика конфиденциальности

ТОП

0 товаров

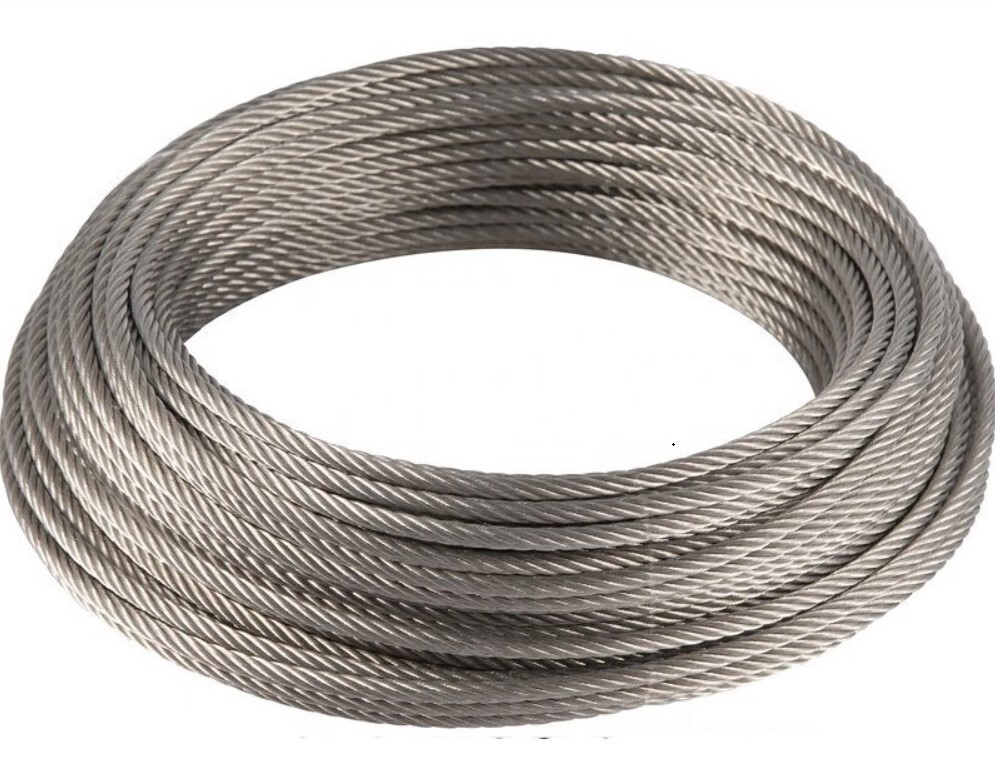

Такелажный трос | Стальной трос

Канат общего назначения

Устойчивый к вращению трос

Канат высокой эффективности

Использование проволочного троса, иногда называемого стальным тросом, стальным стропным тросом или стальной такелажной проволокой, чрезвычайно популярно в погрузочно-разгрузочных работах. Стальные канаты бывают самых разных конструкций и конструкций, и все они подходят для различных подъемных работ. Каждый тип стального троса имеет свои преимущества и недостатки. Что общего у всех стальных канатов, так это то, что они состоят из стальной проволоки, которая образует отдельные стойки. Эти пряди уложены по спирали вокруг волокнистого или стального сердечника, образуя канат. Различные конфигурации проволоки и структуры прядей предлагают определенные преимущества, подходящие практически для любого применения такелажа. Эти преимущества включают в себя:

• Прочность
• Гибкость
• Стойкость к истиранию
• Сопротивление раздавливанию
• Сопротивление усталости при изгибе
• Коррозионная стойкость
• Сопротивление вращению

Выбор правильного стального каната для вашего такелажа часто требует от такелажника компромисса между различными свойствами стального троса. Например, стальной канат с небольшим количеством крупных наружных проволок будет более устойчивым к раздавливанию, но менее устойчивым к усталости при изгибе. И наоборот, проволочный канат с большим количеством мелких внешних проволок будет более устойчивым к усталости при изгибе, но менее устойчивым к раздавливанию. Эти различия меняют не только способ использования стального каната, но и способ надлежащего ухода за ним.

Здесь, в Tri-State Rigging Equipment, мы гордимся тем, что предоставляем нашим клиентам стальные канаты только самого высокого качества от самых известных производителей. Мы можем предоставить вам любой такелаж на рынке, поэтому, если вы не можете найти то, что ищете, или если вы не знаете точно, что вам нужно, позвоните или напишите в наш отдел продаж, чтобы поговорить со специалистом по такелажу.

Устройство троса

Каждый трос, используемый для такелажа и подъема, состоит из трех основных компонентов:

1. Металлическая проволока
2. Пряди, образованные отдельными проволоками
3. Волокнистый или стальной сердечник, вокруг которого уложены пряди

Различия в этих трех компонентах объясняют почти все различные типы тросов, а также различные преимущества, которые они предлагают.

Проволоки троса являются наименьшим компонентом и скручены вместе, образуя отдельные пряди. Проволока может быть изготовлена ​​из различных материалов и сортов, что влияет на свойства каната. Эти материалы включают в себя:

• Сталь
• Железо
• Нержавеющая сталь
• Монель
• Бронза

Эти различные материалы и сорта влияют на прочность каната, сопротивление усталости при изгибе, коррозионную стойкость, износостойкость и изгиб стального каната.

Пряди стального троса состоят из двух или более проволок и уложены по спирали вокруг сердечника. Способ укладки прядей стального троса влияет на свойства стального троса.

Задача сердечника внутри стального каната состоит в том, чтобы поддерживать пряди и удерживать их на месте относительно друг друга при изгибе и под нагрузкой. Сердечники стальных канатов могут быть изготовлены из различных материалов, включая натуральное волокно, синтетическое волокно и сталь.

Смазка стального троса чрезвычайно важна и часто упускается из виду. Смазка проволочного каната добавляется в процессе производства и пропитывает весь проволочный канат, включая сердечник. Смазка тросов преследует двоякую цель. Во-первых, это уменьшает трение между проводами и жилами. Во-вторых, обеспечивает коррозионную стойкость проводов, жил и сердечника. Отсутствие надлежащей смазки является очень серьезной проблемой и является причиной вывода из эксплуатации любого поврежденного троса.

Конструкция троса

Когда монтажники говорят о конструкции троса, они имеют в виду:

• Длина
• Размер
• Формованные или неформованные
• Направление и тип укладки
• Схема нити и проволоки
• Веревка класса
• Тип сердечника

Длина и размер троса говорят сами за себя, но остальные требуют дополнительных пояснений.

Формованные и неформованные стальные канаты

В предварительно формованных стальных канатах проволока и пряди изготавливаются в виде спирали, которую они примут при изготовлении стального каната. Предварительно сформированный трос обладает большей гибкостью и сопротивлением усталости, чем непредварительно сформированный трос. Это позволяет равномерно наматывать такелажную проволоку на барабан.

Неформованный стальной канат, с другой стороны, требует менее интенсивного производства, но обеспечивает меньшую гибкость и сопротивление усталости.

Направление и тип свивки каната

Когда такелажники говорят о свивке каната, они имеют в виду две вещи. Во-первых, способ укладки проволоки в виде пряди (правой или левой), а во-вторых, способ укладки прядей вокруг сердечника проволочного каната (обычная, длинная или чередующаяся).

• Обычная свивка: Проволоки параллельны сердечнику каната. Направление проводов противоположно направлению прядей. По сравнению с проволочным канатом длинной свивки канат обычной свивки обеспечивает большее сопротивление раздавливанию и вращению, что позволяет лучше наматывать его на барабан.
• Lang Lay: Проволока укладывается под углом к ​​сердечнику каната. Направление проводов совпадает с направлением прядей. По сравнению с другими свивками стальных канатов, свивка lang обеспечивает большую усталость при изгибе и стойкость к истиранию.
• Альтернативная свивка: Используемый для специальных применений канат альтернативной свивки состоит из прядей, чередующихся между обычной и длинной свивкой.

Схемы прядей проволочного каната

Проволочные канаты могут быть изготовлены с использованием одного из пяти основных рисунков прядей или комбинации двух или более основных рисунков прядей. Схема прядей проволочного каната относится к количеству проволок на слой, количеству слоев и размеру проволок. Структура прядей стального каната является очень важным определяющим фактором при выборе правильного стального каната для конкретного применения такелажа. Пять основных узоров прядей:

• Один слой: Этот узор прядей получается путем укладки нескольких проволок вокруг центральной проволоки одинакового диаметра.
• Присадочная проволока: Эта схема прядей состоит из укладки двух слоев проволоки одинакового размера вокруг центра. Внешний слой будет иметь в 2 раза больше проводов, чем внутренний слой. В долинах внутренних проволок находятся небольшие присадочные проволоки для заполнения зазоров между внутренним и внешним слоями.
• Пломба: Вокруг центра укладывается слой проводов того же размера, что и меньше, чем центральный провод. Внешний слой состоит из того же количества проводов, что и внутренний слой, но большего размера. Наружные провода проложены в ендовах внутренних проводов.
• Warrington: Эта схема прядей состоит из двух слоев проволоки. Слой проводов уложен вокруг центрального провода того же размера, чтобы сформировать внутренний слой. Внешний слой формируется путем укладки проводов разных размеров, больших и малых, вокруг внутреннего слоя. Наружные проволоки большего размера лежали в ложбинах внутренних проволок, а внешние проволоки меньшего размера лежали на вершинах внутренних проволок.
• Комбинация: Комбинированный рисунок прядей проволочного каната создается путем объединения двух или более приведенных выше рисунков прядей для формирования единого уникального рисунка прядей.

Марка проволочного каната

Проволочный канат и стальной трос могут быть изготовлены из трех типов стали с разной степенью прочности:

1. Улучшенная плужная сталь (IPS)
2. Extra Improved Plow Steel (EIPS) — на 15% прочнее, чем IPS
3. Extra Extra Improved Plow Steel (EEIPS) — на 10 % прочнее, чем EIPS

.

Типы сердечников тросов

Существует три основных типа сердечников тросов:

1. Волоконный сердечник (FC)
2. Независимый сердечник троса (IWRC)
3. Проволочный сердечник (WSC)

Волокнистые сердечники предлагают монтажникам больше гибкости благодаря их натуральным или синтетическим полипропиленовым волокнам. Однако это также означает, что проволочные канаты с сердечником из волокон более подвержены сдавливанию и не подходят для условий с высокой температурой.

В условиях окружающей среды, превышающих 180°F, следует использовать сердечник из стального троса. Сердечники стальных проволочных канатов могут быть либо отдельными проволочными канатами, либо отдельными прядями проволочных канатов. Сердечники из стального троса обеспечивают большую опору для прядей и проволок стального троса по сравнению с сердечниками из волокон.

Типы стальных канатов

Классификация стальных канатов основана на количестве прядей, а также количестве проволок в каждой пряди. Ниже приведена таблица наиболее распространенных конфигураций стальных канатов, сгруппированных по определенным классификациям.

В дополнение к общей классификации стальных канатов компания Tri-State Rigging Equipment также предлагает широкий ассортимент специальных конструкций стальных канатов. К ним относятся:

• Стальной трос, устойчивый к скручиванию: Эта специальная конструкция стального троса разработана таким образом, чтобы противостоять скручиванию и повороту под нагрузкой. За устойчивым к вращению проволочным канатом необходимо ухаживать, чтобы предотвратить скручивание каната.
• Канат с уплотненными прядями: Этот особый тип стального каната состоит из уплотненных внешних прядей. Внешние пряди пропускаются через ролики или матрицу перед тем, как веревка смотана. Это увеличивает плотность внешних стоек и придает стальному канату более гладкую внешнюю поверхность. Канаты из уплотненной проволоки обладают большей прочностью и долговечностью, чем стандартные канаты из круглой проволоки.
• Обжатый проволочный канат: В отличие от уплотненного проволочного каната, обжатый проволочный канат уплотняется с помощью обжимной машины после того, как проволочный канат был закрыт. Наружные проволоки обжатого каната могут быть как уплотненными, так и круглыми. Как и проволочный канат из уплотненных прядей, обжатый проволочный канат обладает большей прочностью и долговечностью по сравнению с круглыми проволочными канатами аналогичного размера, однако он обеспечивает меньшую усталостную прочность при изгибе.
• Трос с пластиковым покрытием: Этот тип троса покрыт слоем пластика для защиты от истирания, износа и воздействия окружающей среды. Недостаток проволочного каната с пластиковым покрытием заключается в том, что пластиковое покрытие покрывает пряди и проволоки, что затрудняет осмотр проволочного каната.
• Проволочный трос, пропитанный пластиком (PI): Проволочный трос, пропитанный пластиком, заполнен изнутри пластиковой матрицей, которая заполняет промежутки между проволоками и прядями. Этот пластиковый наполнитель снижает внутреннее трение и повышает сопротивление усталости при изгибе.
• Проволочный трос IWRC с пластиковым покрытием или заполненным пластиком: Этот тип проволочного каната имеет независимый сердечник проволочного троса, который либо наполнен, либо покрыт пластиком.
