Главная передача автомобиля – назначение, типы передач, устройство, работа

Современные модели автомобилей имеют в своем арсенале, как правило, несколько двигателей – как бензиновых, так и дизельных. Двигатели различаются по мощности, величине крутящего момента, частоте вращения коленчатого вала. С разными двигателями применяются и разные коробки передач: механика, робот, вариатор и конечно автомат.

Адаптация коробки передач к конкретному двигателю и автомобилю осуществляется с помощью главной передачи, имеющей определенное передаточное число. В этом основное предназначение главной передачи автомобиля.

Конструктивно главная передача представляет собой зубчатый редуктор, который обеспечивает увеличение крутящего момента двигателя и уменьшение частоты вращения ведущих колес автомобиля.

На преднеприводных автомобиля главная передача расположена вместе с дифференциалом в коробке передач. В автомобиле с задним приводом ведущих колес главная передача помещена в картер ведущего моста, где кроме нее находится и дифференциал. Положение главной передачи в автомобилях с полным приводом зависит от типа привода, поэтому может быть как в коробке передач, так и в ведущем мосту.

В зависимости от числа ступеней редуктора главная передача может быть одинарной или двойной. Одинарная главная передача состоит из ведущей и ведомой шестерен. Двойная главная передача состоит из двух пара шестерен и применяется в основном на грузовых автомобилях, где требуется увеличение передаточного числа. Конструктивно двойная главная передача может выполняться центральной или разделенной. Центральная главная передача компонуется в общем картере ведущего моста. В разделенной передаче ступени редуктора разнесены: одна располагается в едущем мосту, другая – в ступице ведущих колес.

Вид зубчатого соединения определяет следующие типы главной передачи: цилиндрическая, коническая, гипоидная, червячная.

Цилиндрическая главная передача применяется на переднеприводных автомобилях, где двигатель и коробка передач расположены поперечно. В передаче используются шестерни с косыми и шевронными зубьями. Передаточное число цилиндрической главной передачи находится в пределах 3,5-4,2. Дальнейшее увеличение передаточного числа приводит к увеличению габаритов и уровня шума.

В современных конструкциях механической коробки передач применяется несколько вторичных валов (два и даже три), на каждом из которых устанавливается своя ведущая шестерня главной передачи. Все ведущие шестерни имеют зацепление с одной ведомой шестерней. В таких коробках главная передача имеет несколько значений передаточных чисел. По такой же схеме устроена главная передача роботизированной коробки передач DSG.

На пререднеприводных автомобилях может производиться замена главной передачи, являющаяся составной частью тюнинга трансмиссии. Это приводит к улучшению разгонной динамики автомобиля и снижению нагрузки на сцепление и коробку передач.

Коническая, гипоидная и червячная главные передачи применяются на заднеприводных автомобилях, где двигатель и коробка передач расположены параллельно движению, а крутящий момент на ведущую ось необходимо передать под прямым углом.

Из всех типов главной передачи заднеприводных автомобилей самой востребованной является гипоидная главная передача, которую отличает меньшая нагрузка на зуб и низкий уровень шума. Вместе с тем, наличие смещения в зацеплении зубчатых колес приводит к повышению трения скольжения и, соответственно, снижению КПД. Передаточное число гипоидной главной передачи составляет: для легковых автомобилей 3,5-4,5, для грузовых автомобилей 5-7.

Коническая главная передача применяется там, где не важны габаритные размеры и не ограничен уровень шума. Червячная главная передача ввиду трудоемкости изготовления и дороговизне материалов в конструкции трансмиссии автомобиля практически не применяется.

Основные виды трансмиссий

Категория:

   Техническое обслуживание автомобилей

Публикация:

   Основные виды трансмиссий

Читать далее:

   Сцепление

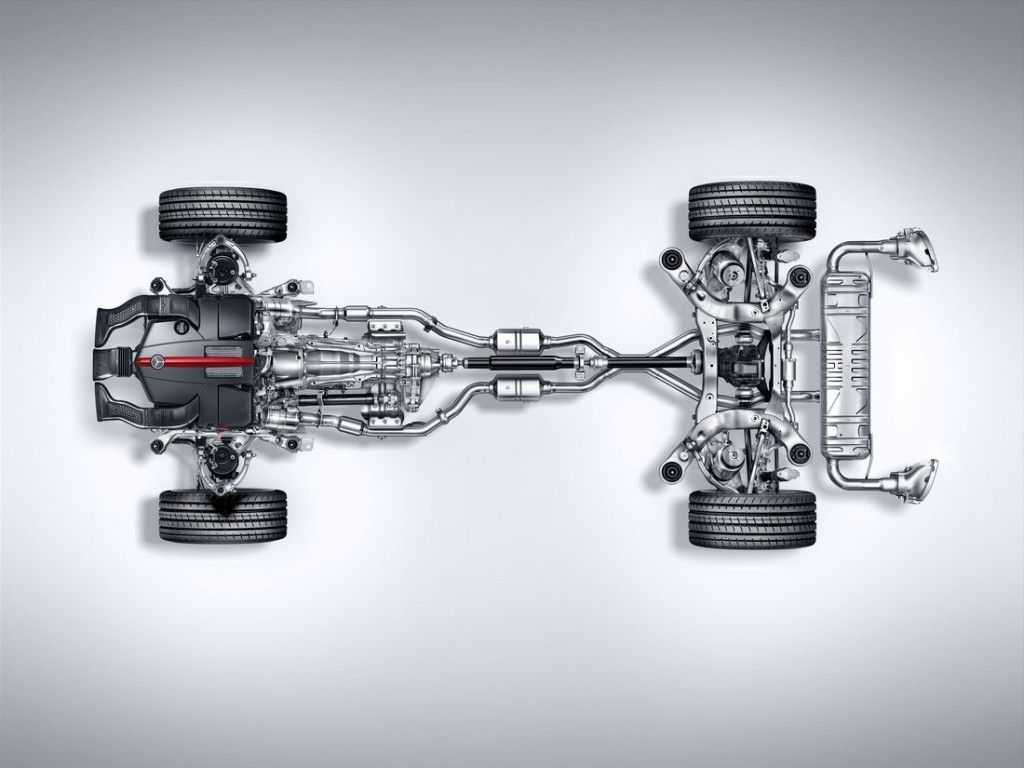

Основные виды трансмиссий

Трансмиссия автомобиля — это ряд взаимодействующих между собой агрегатов и механизмов, передающих крутящий момент от двигателя к ведущим колесам. При передаче крутящего момента он изменяется как по величине, так и по направлению, одновременно распределяясь между ведущими колесами автомобиля.

По характеру связи между двигателем и ведущими колесами, а также по способу преобразования крутящего момента трансмиссии делятся на механические, комбинированные (гидромеханические), электрические и гидрообъемные. Наибольшее распространение получили механические трансмиссии, выполненные по различным схемам (рис. 14.1) в зависимости от общей компоновки агрегатов автомобиля, включая расположение двигателя и ведущих колес.

Механическая трансмиссия (рис. 14.1, а), применяемая на большинстве грузовых и легковых автомобилей, состоит из сцепления, коробки передач, карданной и главной передач, дифференциала и двух полуосей. Трансмиссии автомобилей с двумя и более ведущими мостами (рис. 14.1, б, в) оборудуют раздаточной коробкой и дополнительными карданными валами (передачами 3), а каждая пара ведущих колес имеет свою главную передачу, полуоси и дифференциал.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Вышеописанные схемы трансмиссий часто называют мостовыми , так как крутящий момент подводится к каждому ведущему мосту, а затем распределяется между правым и левым ведущими колесами данного моста.

В отдельных конструкциях полноприводных автомобилей с колесной формулой 6X6: 8X8 или 10Х10 применяют механическую бортовую трансмиссию (рис. 14.1, г). В такой трансмиссии крутящий момент от двигателя через сцепление и коробку передач передается к раздаточной коробке, в которой крутящий момент делится поровну между правым и левым бортами (колесами каждой стороны). От раздаточной коробки крутящий момент подводится к бортовым редукторам 8, а от последних — к колесам. При этом у каждого колеса устанавливается своя главная передача.

Бортовая трансмиссия по устройству значительно сложнее, поэтому ее применение ограничено.

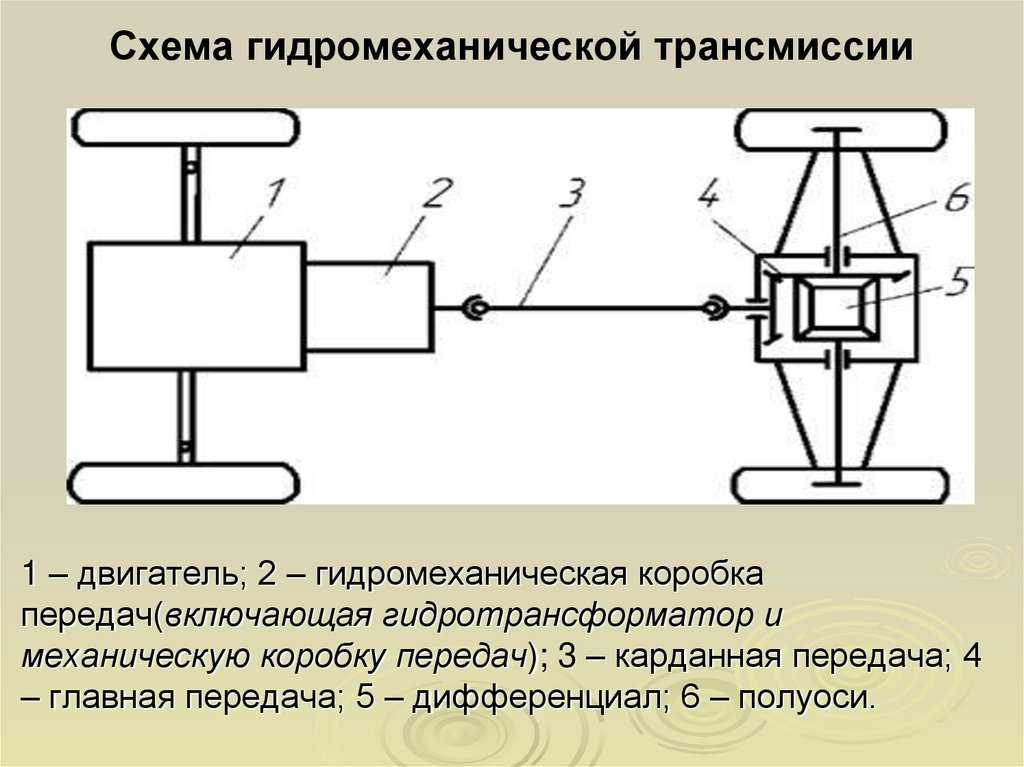

Комбинированную (гидромеханическую) трансмиссию применяют на ряде моделей автомобилей (БелАЗ-540, ЗИЛ-114) и автобусов (ЛиАЗ-677М и др. ). В комбинированную трансмиссию входит гидротрансформатор и механическая коробка передач. Гидротрансформатор устанавливают вместо сцепления (см. рис. 14.1, а, б, в). Крутящий момент от гидротрансформатора передается к механической коробке передач с автоматическим или полуавтоматическим управлением. Такую трансмиссию часто называют гидромеханической передачей.

Электрическую трансмиссию применяют на карьерных автомобилях-самосвалах (БелАЗ-549, -75191, -75211) грузоподъемностью 75— 170 т. Электрическая трансмиссия состоит из генератора постоянного тока, приводимого в действие V-об-разными дизелями с турбонаддувом мощностью 770—1690 кВт и тяговых электродвигателей ведущих колес.

Электрическая трансмиссия обеспечивает преобразование механической энергии дизеля в электрическую, которая от генератора передается тяговым электродвигателям, расположенным совместно с редукторами в ведущих колесах автомобиля. Электродвигатели в сборе с ведущими колесами обычно называют электромоторколесами. Электротрансмиссия упрощает конструкцию привода к ведущим колесам, однако ее применение ограничено из-за большой металлоемкости и несколько меньшего к. п. д. по сравнению с механическими и гидромеханическими трансмиссиями автомобилей особо большой грузоподъемности.

Гидрообъемная трансмиссия обеспечивает преобразование механической энергии в напор циркулирующей жидкости. В такой трансмиссии гидронасос, приводимый в действие от двигателя внутреннего сгорания, соединен трубопроводами с гидродвигателями.

Напор жидкости, создаваемый гидронасосом, преобразуется в крутящий момент на валах гидродвигателей, соединенных с ведущими колесами автомобиля. Недостатками гидрообъемной трансмиссии по сравнению с механической являются большие габаритные размеры и масса, меньший к, п. д. и высокая стоимость. Поэтому такая трансмиссия не находит широкого применения.

Рис. 14.1. Схемы механических трансмиссий автомобилей

Boeing CH-47D Chinook — комбинированная трансмиссия.

Boeing CH-47D Chinook — комбинированная трансмиссия.

Комбинированная трансмиссия CH-47D Chinook, вид сзади слева со снятыми масляными радиаторами, 9 ноября 2005 г. Нажмите-N-Go Здесь , чтобы увидеть увеличенную версию.

Обратите особое внимание на синюю заглушку, установленную на возвратной масляной линии фильтра для очистки от мусора (показана выше крышка коробки передач двигателя номер один, обратная линия коробки передач двигателя номер два находится с другой стороны). Часто новый C-Box поступает через систему снабжения и окрашивается в тот же цвет, что и остальная часть C-Box — серый или черный, что делает его похожим на обычную часть трансмиссии. Неудаление этого колпачка и повторная установка обратки от двигателя 9Трансмиссия 0073 на протяжении многих лет была причиной нескольких предупреждающих световых сигналов «Коробка передач горячая». В каждом случае обратная линия была откинута назад и помещена в коробку крутящего момента в нижней левой и правой частях трансмиссии. Бортинженер, начальник экипажа, технический инспектор и летчик-испытатель не заметили неправильной установки. Что происходит, когда эта крышка остается установленной: Давление трансмиссионного масла показывает нормальное значение во время запуска двигателя, потому что давление считывается с датчика, расположенного на переборке в задней части C-Box (см. схему потока масла на трансмиссии, установленной на двигателе (EMT). ) веб-страница ). Однако, поскольку масло не может вернуться в комбинированную трансмиссию, оно быстро перегревается, пока находится в носовой коробке. Примерно через 60 секунд после запуска двигателя загорается предупредительный световой индикатор «Передача горячая», указывая на то, что температура носового блока превысила 190 градусов Цельсия, и для технического обслуживания необходимо заменить как C-Box, так и носовой блок. Существует также большая вероятность того, что носовая часть загорится и взорвется, если двигатель не будет выключен сразу после включения фонаря.

Комбинированная трансмиссия CH-47D Chinook со снятыми масляными радиаторами, 9 ноября 2005 г. Нажмите-N-Go Здесь , чтобы увидеть увеличенную версию.

Комбинированная трансмиссия CH-47D Chinook со снятыми масляными радиаторами, 9 ноября 2005 г. Нажмите-N-Go Здесь , чтобы увидеть увеличенную версию.

Комбинированная трансмиссионная схема CH-47D Chinook. Click-N-Go Здесь , чтобы увидеть увеличенную версию.
