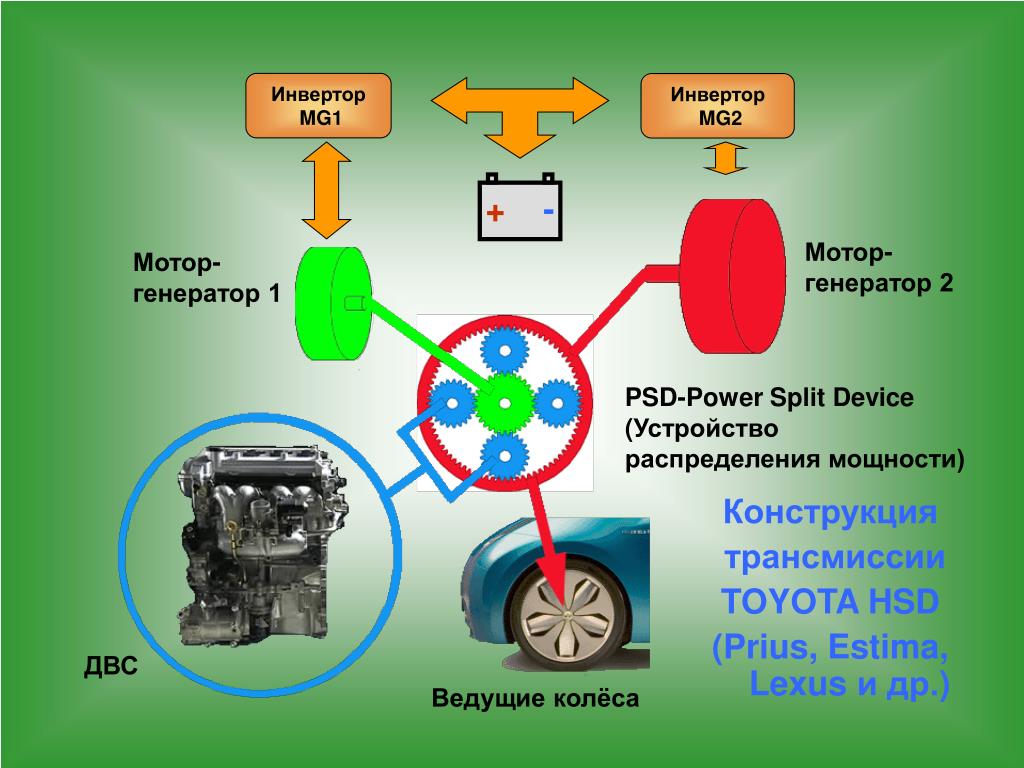

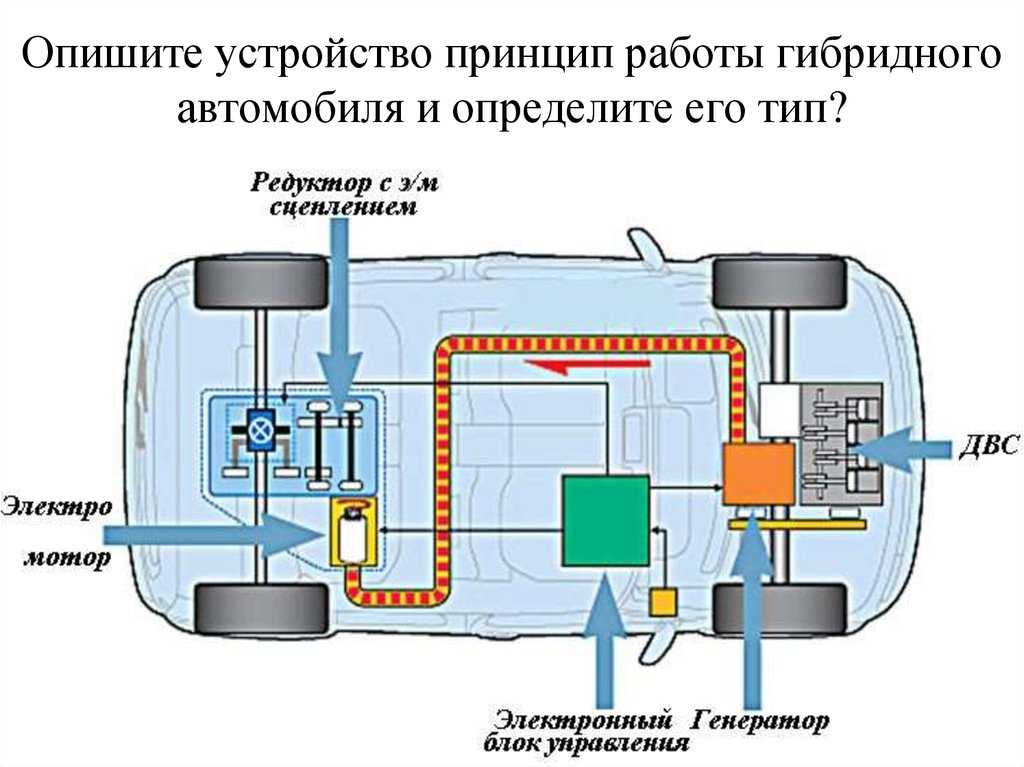

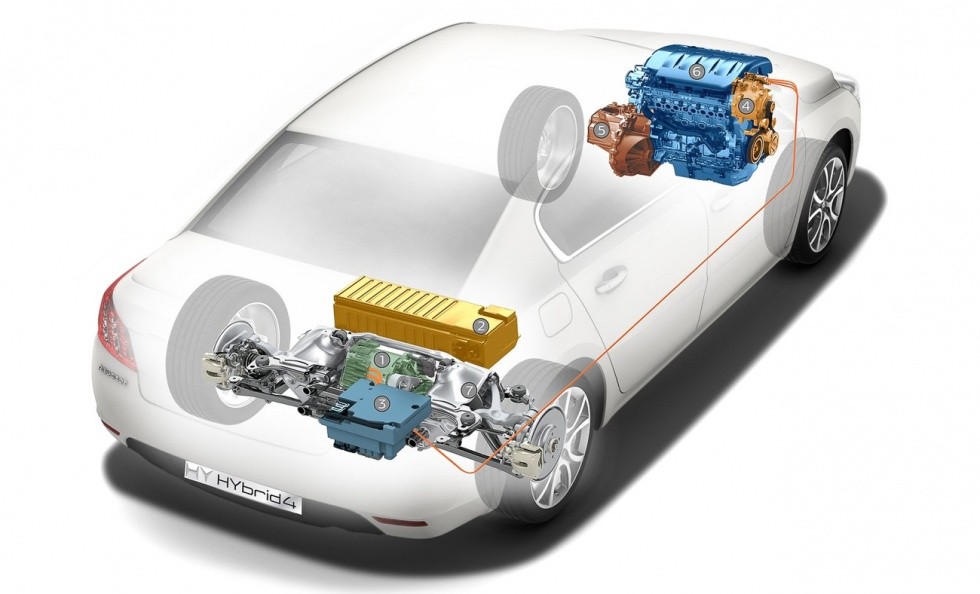

Комбинированная трансмиссия транспортного средства

Полезная модель комбинированной трансмиссии направлена на повышение гибкости системы управления потоком энергии, подводимой к ведущим колесам транспортного средства от источников энергии, что, по сравнению с классическими схемами трансмиссий, позволит сэкономить топливо с одновременным снижением загрязнения окружающей среды. Наличие в полезной модели двигателя внутреннего сгорания, маховичного накопителя кинетической энергии, тяговой аккумуляторной батареи и обратимой электромашины, при совместной работе обеспечивающей движение транспортного средства. При применении полезной модели обеспечивается снижение расхода топлива и уменьшение загрязнения окружающей среды, за счет снижения мощности применяемого в транспортном средстве двигателя внутреннего сгорания и оптимизации режима его работы. Конструктивная схема полезной модели позволяет на некоторых режимах движения транспортного средства отключать двигатель внутреннего сгорания и тем самым полностью исключить выброс вредных веществ с отработанными газами.

Полезная модель комбинированной трансмиссия относится к автомобильной промышленности и может быть использована при модернизации и производстве автомобилей, автобусов, а также ж/д дрезин и других транспортных средств.

Известна трансмиссия Патент РФ ЕР 162519 в составе гибридного привода транспортного средства, включающая маховик и трехзвенный планетарный механизм. Водило трехзвенного планетарного механизма связано с бесступенчатой механической передачей. Трансмиссия имеет две муфты сцепления, первая из которых связана с маховиком и с солнечной шестерней, а вторая с коронной шестерней и с внешней передачей поступательного движения. Промежуточная передача позволяет соединять маховик с солнечной шестерней, передавать ускоренное вращение маховику и управлять при помощи вариатора включением второй муфты сцепления, что позволяет запасать энергию с помощью маховика и передавать ее гибридному приводу транспортного средства.

Известна трансмиссия Патент РФ 2160191 с планетарным механизмом и муфтой сцепления, связанной с маховиком, что обеспечивает ускорение маховика и последующую передачу его вращения выходному валу привода движителя транспортного средства.

Известна маховичная трансмиссия Авторское свидетельство СССР 1629654, содержащая корпус с размещенным в нем основным маховиком и дополнительными маховиками с переменными моментами инерции, а также фрикционную муфту и вариатор привода маховика. Дополнительные маховики с четырьмя фрикционными муфтами через планетарный редуктор соединяются с движителем транспортного средства.

Известна трансмиссия автомобиля Авторское свидетельство Великобритании 2121742, включающая трехзвенный дифференциал, первое звено которого связано с выходным валом, передающим вращение ведущим колесам транспортного средства, второе звено связано с двигателем, а третье звено с маховиком — накопителем энергии.

Известна трансмиссия, Учебник — Автомобили / В.К.Вахламов, М,Г. Шатров, А.А.Юрчевский / «Академия» 2005 г., обеспечивающая движение автобуса фирмы «Вольво», которая представляет собой поршневой двигатель внутреннего сгорания (ДВС), дополнительно снабженный маховичным накопителем кинетической энергии. Раскрутка маховичного накопителя осуществляется от трансмиссии в процессе торможении автобуса, при этом маховичный накопитель играет роль тормоза-замедлителя. Запасенная энергия маховичного накопителя используется при трогании автобуса с места и при его разгоне.

Недостатком подобного устройства трансмиссии является ограниченность ее эффективности на всех режимах движения — она достаточно эффективна только в режиме частых остановок автобуса.

Наиболее близкой по технической сущности к заявленной полезной модели является трансмиссия, Учебник — Электромобили /В.А.Щетина, Ю.Я.Морговский/, Машиностроение, 1994 г., гиробуса, использующая маховичный накопитель энергии, разработанный фирмой «Дженерал электрик». В этом гиробусе функции тягового двигателя, обеспечивающего его движение, выполняет основная электромашина, питаемая от внешних источников энергии и от тяговых аккумуляторных батарей. При торможении гиробуса основная электромашина работает в режиме генератора и питает вторую электромашину, раскручивающую маховичный накопитель. При разгоне гиробуса вторая электромашина, за счет аккумулированной энергии маховичного накопителя, переходит в режим генератора и питает током основную тяговую электромашину, что и обеспечивает дальнейшее движение гиробуса.

Недостатком подобной конструкции трансмиссии является ее привязанность к внешнему электроснабжению, необходимому для подзарядки тяговых аккумуляторных батарей гиробуса на стоянках.

В перечисленных выше аналогах используется по два источника энергии: в первом аналоге — ДВС и маховичный накопитель, а во втором — маховичный накопитель и аккумуляторная батарея.

Предлагаемая полезная модель комбинированной трансмиссии позволяет решить техническую задачу по увеличению запаса хода транспортного средства, снижения загрязнения атмосферы вредными выбросами и экономии топлива, может быть использована для разных видов транспортных средств.

Решение поставленной задачи достигается путем использования энергии ДВС, аккумулированной кинетической энергии маховичного накопителя, энергии тяговой аккумуляторной батареи.

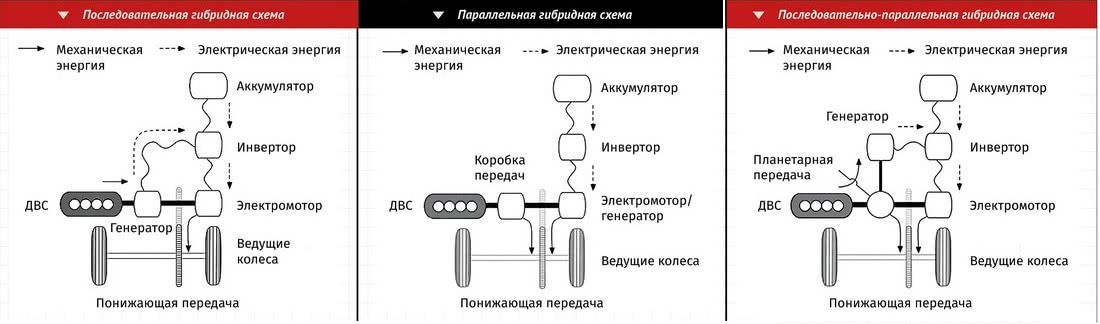

В отличие от аналогов, в предлагаемой полезной модели комбинированной трансмиссии транспортного средства предусмотрено использование трех источников энергии: ДВС, маховичного накопителя и тяговой аккумуляторной батареи. Кроме того, в предлагаемой полезной модели трансмиссии двигатель внутреннего сгорания является только дополнительным источником энергии, используемым для движения транспортного средства, раскрутки маховичного накопителя и подзарядки аккумуляторной батареи. При этом рабочий процесс ДВС выполняется на оптимальных режимах, обеспечиваемых программой электронного блока управления (ЭБУ), при которых выбросы токсичных веществ в атмосферу минимальны.

Предлагаемая полезная модель комбинированной трансмиссии транспортного средства представлена на фиг.1.

Полезная модель трансмиссия транспортного средства содержит:

ДВС 1, маховичный накопитель кинетической энергии 4 с редуктором-мультипликатором 3, сцепления в виде электромагнитных муфт 2, 5, трансмиссию, выполненную в виде обратимой электрической машины, соединенной с тяговой аккумуляторной батареей и электронным блоком управления 5, третья электромагнитная муфта 9 установлена после обратимой электрической машины. Поток энергии передается к ведущим колесам транспортного средства 11 через карданную передачу 10 и главную передачу 12, причем обратимая электромашина совместно тяговой аккумуляторной батареей является дополнительным источником энергии для движения транспортного средства.

Работа полезной модели трансмиссии осуществляется следующим образом:

Перед запуском ДВС электромагнитная муфта 9 отключена, а электромагнитные муфты 2 и 5 включены командой блока ЭБУ. Двигатель транспортного средства запускается управлением ЭБУ с помощью обратимой электромашины 8 и тяговой аккумуляторной батареи 7. После пуска и прогрева ДВС, установка переводится ЭБУ в автоматический режим, при котором электромашина 8 совместно с ДВС при включении всех трех электромагнитных муфт 2, 5 и 9 обеспечивают движение транспортного средства. Одновременно, от коленчатого вала через электромагнитную муфту 2 редуктор-мультипликатор 3 раскручивает маховичный накопитель энергии 4.

При остановке транспортного средства электромагнитная муфта 9 отключается, а ДВС продолжает работу, обеспечивая полную подзарядку аккумуляторных батарей и дополнительную раскрутку маховичного накопителя, после чего ДВС автоматически отключается блоком ЭБУ. При продолжении движения транспортного средства ДВС под управлением ЭБУ вновь запускается и рабочий цикл силовой установки повторяется.

В процессе движения транспортного средства при полной раскрутке маховичного накопителя 4, ДВС отключается ЭБУ с помощью электромагнитной муфтой 2, а подзарядка тяговой аккумуляторной батареи 7 продолжается под управлением ЭБУ за счет маховичного накопителя 4 и обратимой электромашины 8. При падении частоты вращения маховичного накопителя 4, примерно до 1/3 от ее максимальной рабочей величины, электромашина 8 в режиме электродвигателя и через электромагнитную муфту 5 раскручивает маховичный накопитель 4.

Если в процессе движения транспортного средства ДВС был заглушен, а уровень зарядки тяговой батареи снизился на 1520% от номинального, в связи с расходом электроэнергии, то ДВС автоматически запускается для подзарядки батареи и через электромагнитную муфту 2 обеспечивает дополнительное раскручивание маховичного накопителя 4.

При торможении транспортного средства или движении под уклон с произвольным набором скорости, а также в режиме движения «накатом», электромашина под управлением ЭБУ автоматически переводятся в режим генератора, подзаряжая аккумуляторную батарею 7 и через электромагнитные муфты 5 и 9 раскручивая маховичный накопитель 4. При достижении полной заряженности аккумуляторной батареи ДВС автоматически отключается ЭБУ.

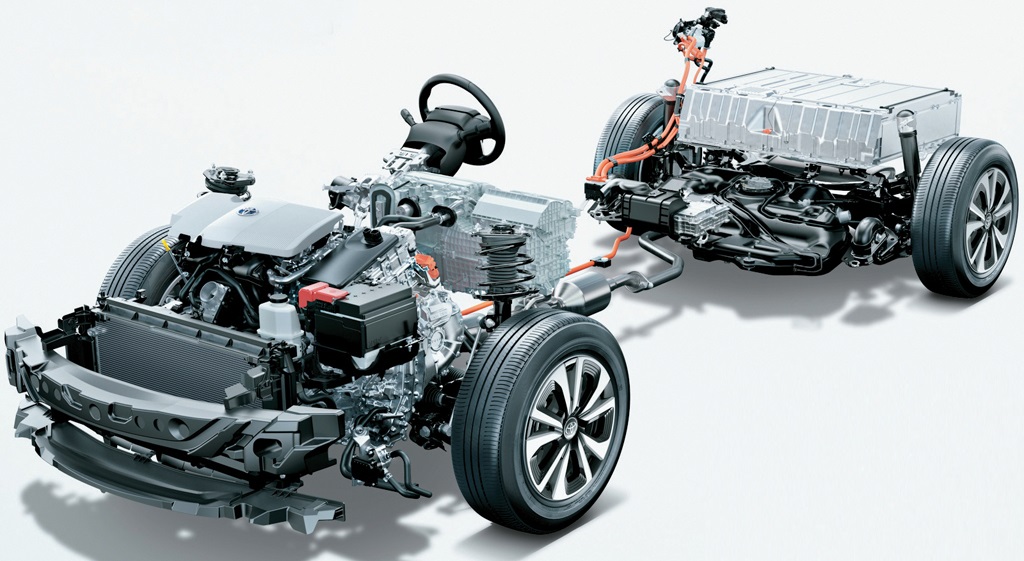

В состав предлагаемой полезной модели комбинированной трансмиссии входит тяговая аккумуляторная батарея большой емкости, подзаряжаемая во время ночной стоянки от внешних источников электроэнергии. Это обеспечит дополнительный пробег транспортного средства без включения ДВС, что позволит значительно снизить расход топлива и выброс вредных веществ в атмосферу.

Наличие в полезной модели трансмиссии обратимой электромашины, тяговой аккумуляторной батареи и маховичного накопителя позволяют снизить мощность ДВС, по сравнению с силовой установкой классического транспортного средства с аналогичной массой.

Техническая задача по снижению расхода топлива и уменьшению загрязнения окружающей среды в полезной модели может быть решена за счет снижения мощности ДВС, оптимизации режима его работы и введения в состав предлагаемой комбинированной трансмиссии маховичного накопителя энергии и обратимой электромашины с аккумуляторной батареей. Предлагаемая в полезной модели конструктивная схема позволяет на некоторых режимах движения транспортного средства отключать ДВС и тем самым полностью исключить выброс вредных веществ с отработанными газами.

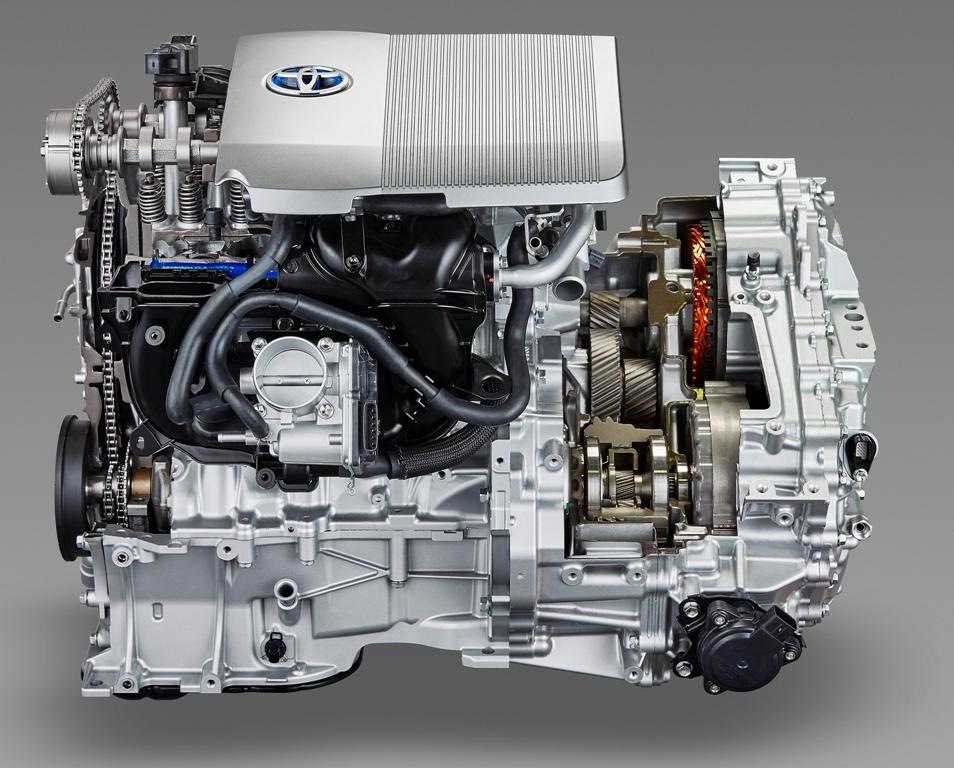

Отличительными признаками предлагаемой полезной модели комбинированной трансмиссии от наиболее близкой к ней являются наличие в ней ДВС, маховичного накопителя кинетической энергии, тяговой аккумуляторной батареи и обратимой электромашины, при совместной работе обеспечивающей движение транспортного средства. Электромашина приводится от ДВС или от маховичного накопителя, причем в режиме генератора заряжает тяговую аккумуляторную батарею, а в режиме электродвигателя совместно с ДВС раскручивает маховичный накопитель и ведущие колеса, кроме того, при подключении к тяговой аккумуляторной батарее, обеспечивает запуск ДВС.

При применении предлагаемой полезной модели трансмиссии, обеспечивается более гибкая система управления потоками энергии, подводимой к ведущим колесам автомобиля от трех источников энергии, что, по сравнению с классическими схемами силовых установок, позволит сэкономить до 15% топлива с одновременным снижением загрязнения окружающей среды.

Комбинированная трансмиссия транспортного средства содержит двигатель внутреннего сгорания, аккумуляторную батарею, два сцепления, электронный блок управления, редуктор-мультипликатор с маховичным накопителем энергии, карданную передачу и главную передачу, отличающаяся тем, что трансмиссия выполнена в виде обратимой электрической машины, соединенной с тяговой аккумуляторной батареей и электронным блоком управления, электромашина одновременно является дополнительным источником энергии для движения транспортного средства, а сцепления выполнены в виде электромагнитных муфт, причем после обратимой электрической машины установлена третья электромагнитная муфта.

Основные виды трансмиссий

Категория:

   Техническое обслуживание автомобилей

Публикация:

   Основные виды трансмиссий

Читать далее:

   Сцепление

Основные виды трансмиссий

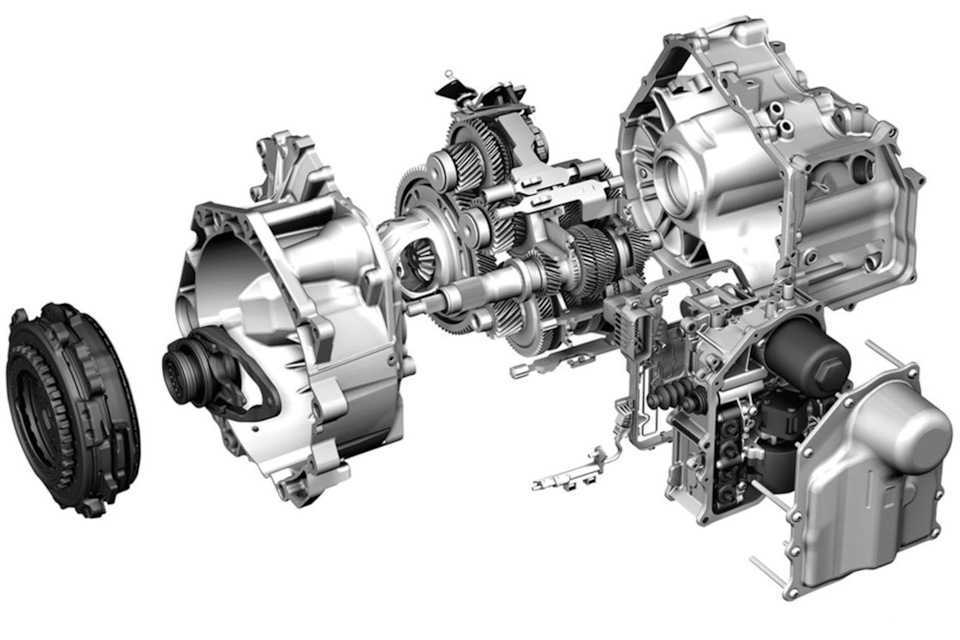

Трансмиссия автомобиля — это ряд взаимодействующих между собой агрегатов и механизмов, передающих крутящий момент от двигателя к ведущим колесам. При передаче крутящего момента он изменяется как по величине, так и по направлению, одновременно распределяясь между ведущими колесами автомобиля.

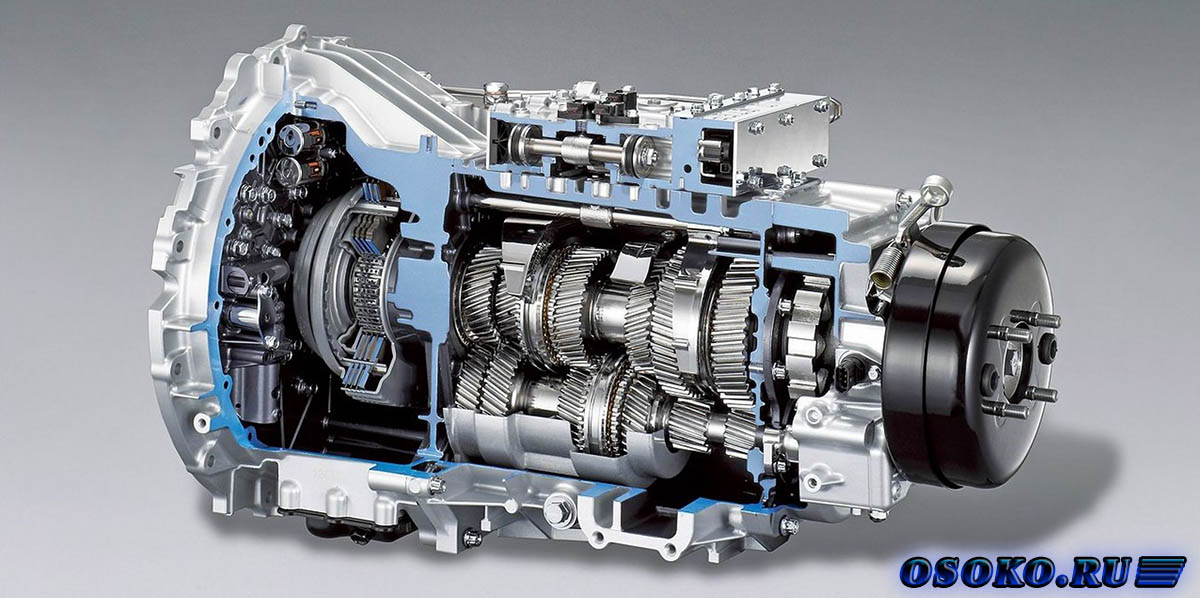

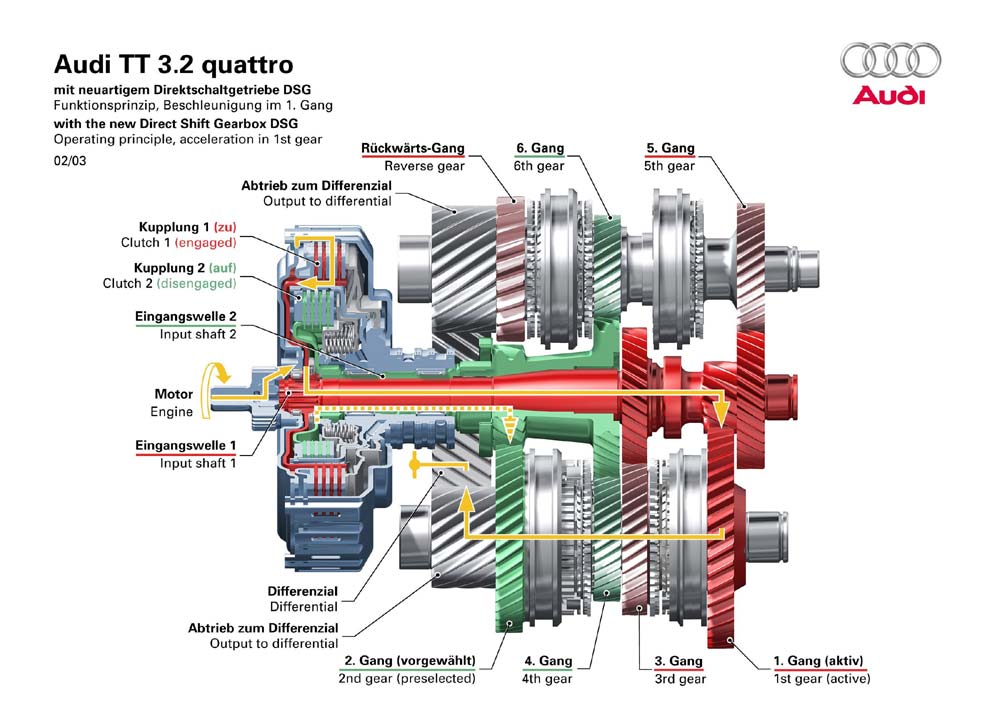

По характеру связи между двигателем и ведущими колесами, а также по способу преобразования крутящего момента трансмиссии делятся на механические, комбинированные (гидромеханические), электрические и гидрообъемные. Наибольшее распространение получили механические трансмиссии, выполненные по различным схемам (рис. 14.1) в зависимости от общей компоновки агрегатов автомобиля, включая расположение двигателя и ведущих колес.

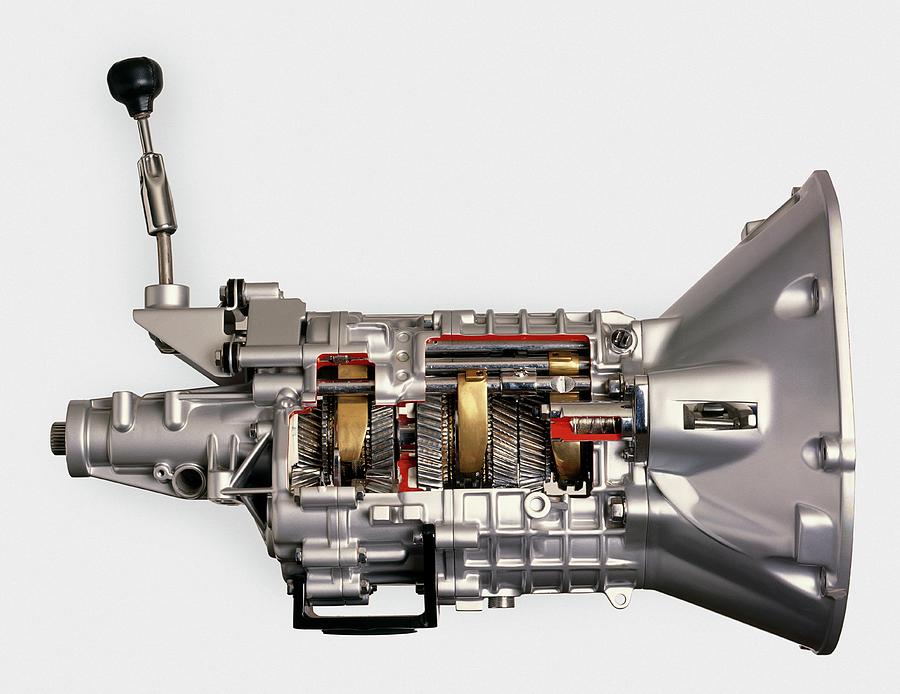

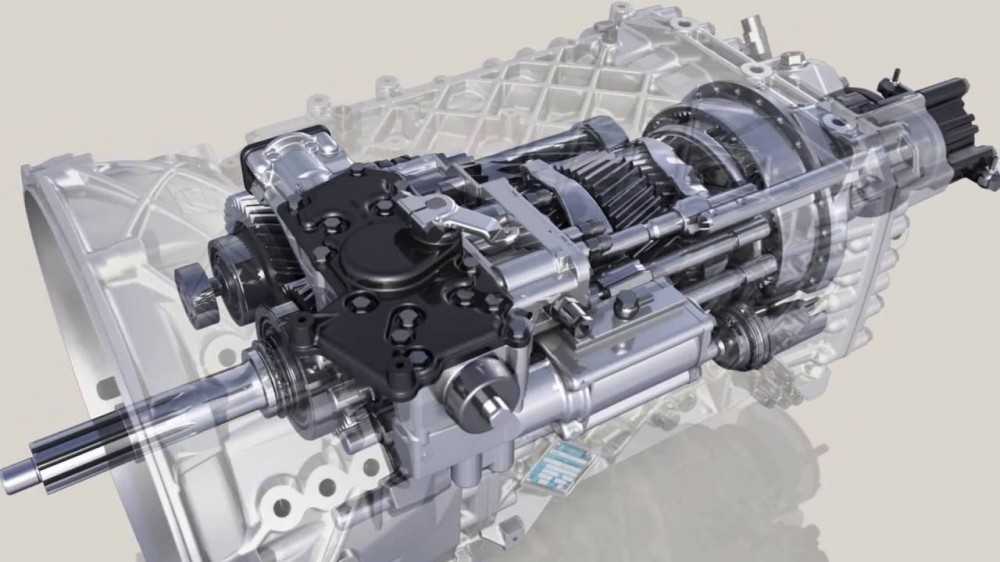

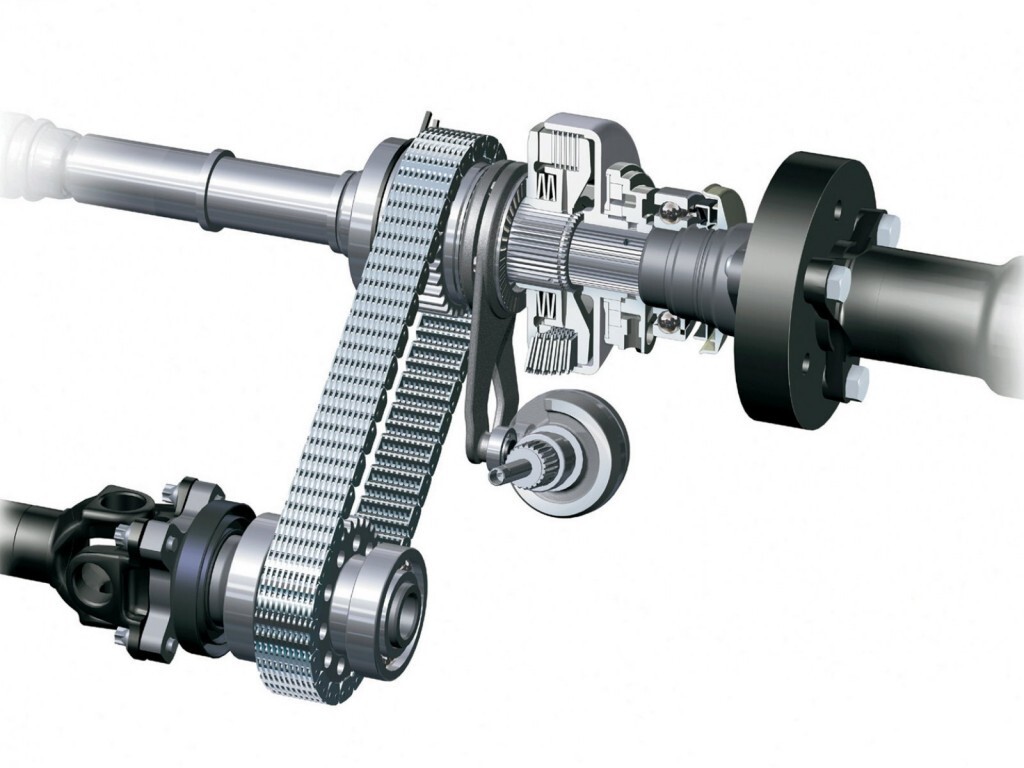

Механическая трансмиссия (рис. 14.1, а), применяемая на большинстве грузовых и легковых автомобилей, состоит из сцепления, коробки передач, карданной и главной передач, дифференциала и двух полуосей. Трансмиссии автомобилей с двумя и более ведущими мостами (рис. 14.1, б, в) оборудуют раздаточной коробкой и дополнительными карданными валами (передачами 3), а каждая пара ведущих колес имеет свою главную передачу, полуоси и дифференциал.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Вышеописанные схемы трансмиссий часто называют мостовыми , так как крутящий момент подводится к каждому ведущему мосту, а затем распределяется между правым и левым ведущими колесами данного моста.

В отдельных конструкциях полноприводных автомобилей с колесной формулой 6X6: 8X8 или 10Х10 применяют механическую бортовую трансмиссию (рис. 14.1, г). В такой трансмиссии крутящий момент от двигателя через сцепление и коробку передач передается к раздаточной коробке, в которой крутящий момент делится поровну между правым и левым бортами (колесами каждой стороны). От раздаточной коробки крутящий момент подводится к бортовым редукторам 8, а от последних — к колесам. При этом у каждого колеса устанавливается своя главная передача.

Бортовая трансмиссия по устройству значительно сложнее, поэтому ее применение ограничено.

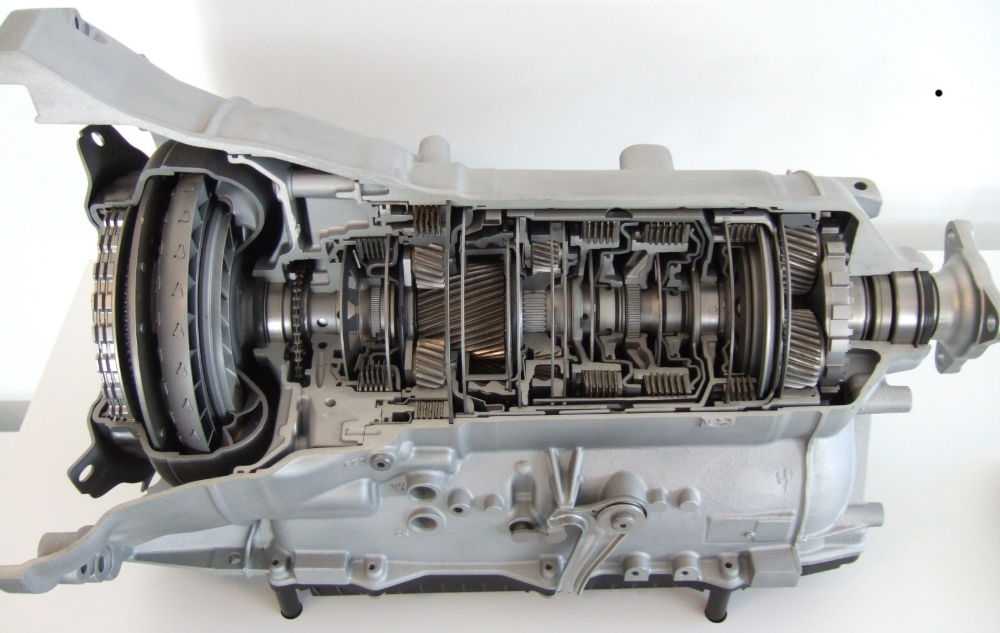

Комбинированную (гидромеханическую) трансмиссию применяют на ряде моделей автомобилей (БелАЗ-540, ЗИЛ-114) и автобусов (ЛиАЗ-677М и др. ). В комбинированную трансмиссию входит гидротрансформатор и механическая коробка передач. Гидротрансформатор устанавливают вместо сцепления (см. рис. 14.1, а, б, в). Крутящий момент от гидротрансформатора передается к механической коробке передач с автоматическим или полуавтоматическим управлением. Такую трансмиссию часто называют гидромеханической передачей.

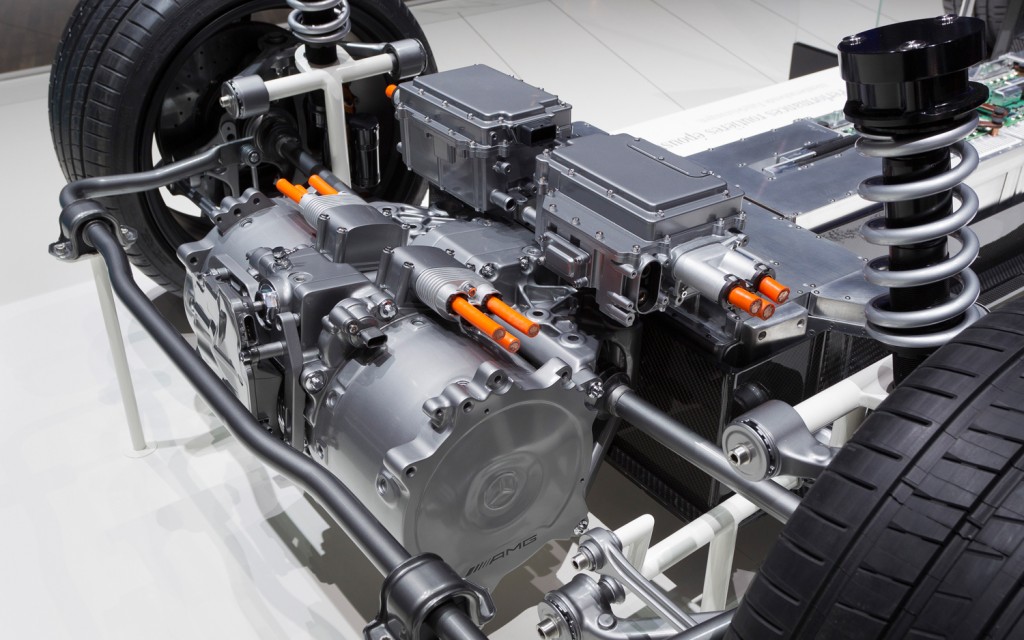

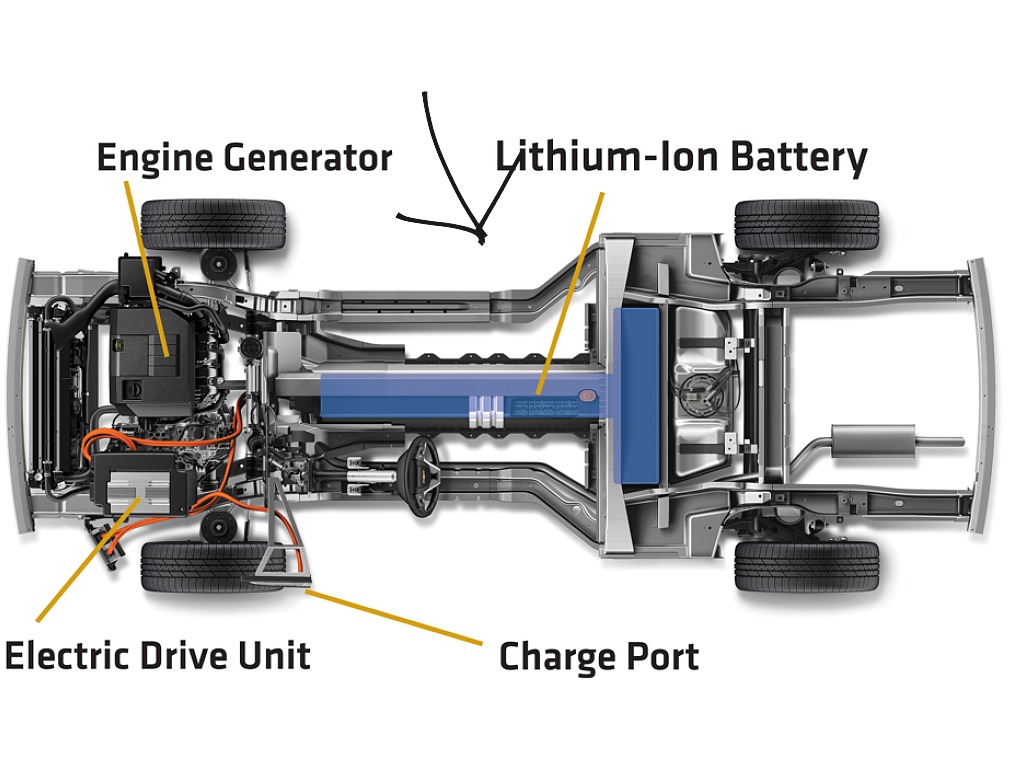

Электрическую трансмиссию применяют на карьерных автомобилях-самосвалах (БелАЗ-549, -75191, -75211) грузоподъемностью 75— 170 т. Электрическая трансмиссия состоит из генератора постоянного тока, приводимого в действие V-об-разными дизелями с турбонаддувом мощностью 770—1690 кВт и тяговых электродвигателей ведущих колес.

Электрическая трансмиссия обеспечивает преобразование механической энергии дизеля в электрическую, которая от генератора передается тяговым электродвигателям, расположенным совместно с редукторами в ведущих колесах автомобиля. Электродвигатели в сборе с ведущими колесами обычно называют электромоторколесами. Электротрансмиссия упрощает конструкцию привода к ведущим колесам, однако ее применение ограничено из-за большой металлоемкости и несколько меньшего к. п. д. по сравнению с механическими и гидромеханическими трансмиссиями автомобилей особо большой грузоподъемности.

Гидрообъемная трансмиссия обеспечивает преобразование механической энергии в напор циркулирующей жидкости. В такой трансмиссии гидронасос, приводимый в действие от двигателя внутреннего сгорания, соединен трубопроводами с гидродвигателями.

Напор жидкости, создаваемый гидронасосом, преобразуется в крутящий момент на валах гидродвигателей, соединенных с ведущими колесами автомобиля. Недостатками гидрообъемной трансмиссии по сравнению с механической являются большие габаритные размеры и масса, меньший к, п. д. и высокая стоимость. Поэтому такая трансмиссия не находит широкого применения.

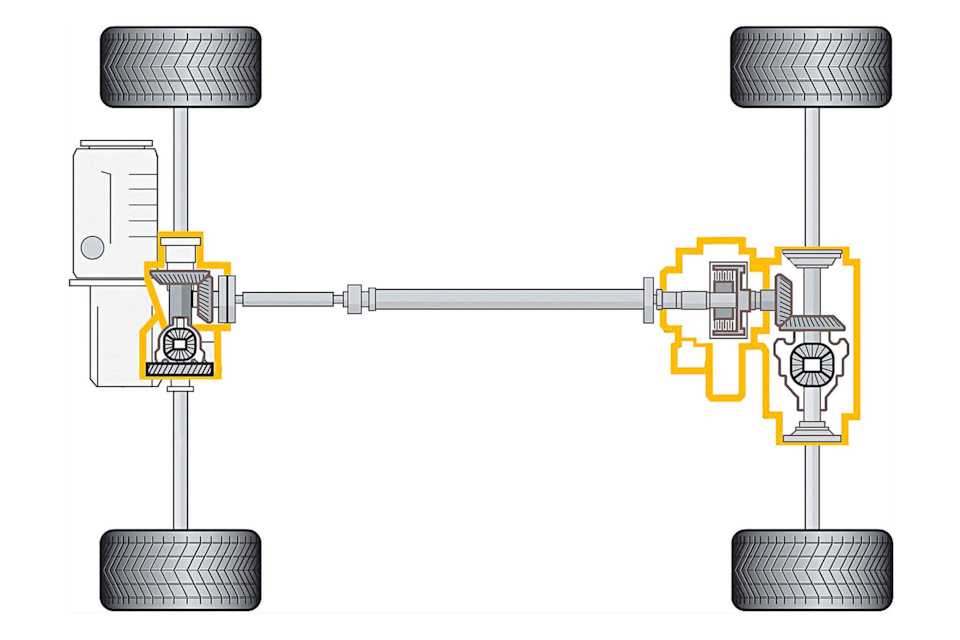

Рис. 14.1. Схемы механических трансмиссий автомобилей

Boeing CH-47D Chinook — комбинированная трансмиссия.

Boeing CH-47D Chinook — комбинированная трансмиссия.

Комбинированная трансмиссия CH-47D Chinook, вид сзади слева со снятыми масляными радиаторами, 9 ноября 2005 г. Нажмите-N-Go Здесь , чтобы увидеть увеличенную версию.

Обратите особое внимание на синюю заглушку, установленную на возвратной масляной линии фильтра для очистки от мусора (показана выше крышка коробки передач двигателя номер один, обратная линия коробки передач двигателя номер два находится с другой стороны). Часто новый C-Box поступает через систему снабжения и окрашивается в тот же цвет, что и остальная часть C-Box — серый или черный, что делает его похожим на обычную часть трансмиссии. Неудаление этого колпачка и повторная установка обратки от двигателя 9Трансмиссия 0073 на протяжении многих лет была причиной нескольких предупреждающих световых сигналов «Коробка передач горячая». В каждом случае обратная линия была откинута назад и помещена в коробку крутящего момента в нижней левой и правой частях трансмиссии. Бортинженер, начальник экипажа, технический инспектор и летчик-испытатель не заметили неправильной установки. Что происходит, когда эта крышка остается установленной: Давление трансмиссионного масла показывает нормальное значение во время запуска двигателя, потому что давление считывается с датчика, расположенного на переборке в задней части C-Box (см. схему потока масла на трансмиссии, установленной на двигателе (EMT). ) веб-страница ). Однако, поскольку масло не может вернуться в комбинированную трансмиссию, оно быстро перегревается, пока находится в носовой коробке. Примерно через 60 секунд после запуска двигателя загорается предупредительный световой индикатор «Передача горячая», указывая на то, что температура носового блока превысила 190 градусов Цельсия, и для технического обслуживания необходимо заменить как C-Box, так и носовой блок. Существует также большая вероятность того, что носовая часть загорится и взорвется, если двигатель не будет выключен сразу после включения фонаря.

Комбинированная трансмиссия CH-47D Chinook со снятыми масляными радиаторами, 9 ноября 2005 г. Нажмите-N-Go Здесь , чтобы увидеть увеличенную версию.

Комбинированная трансмиссия CH-47D Chinook со снятыми масляными радиаторами, 9 ноября 2005 г. Нажмите-N-Go Здесь , чтобы увидеть увеличенную версию.

Комбинированная трансмиссионная схема CH-47D Chinook. Click-N-Go Здесь , чтобы увидеть увеличенную версию.
