Трансформатор состоит из: Трансформатор

Содержание

Основные части трансформатора | О трансформаторах | Архивы

Страница 2 из 5

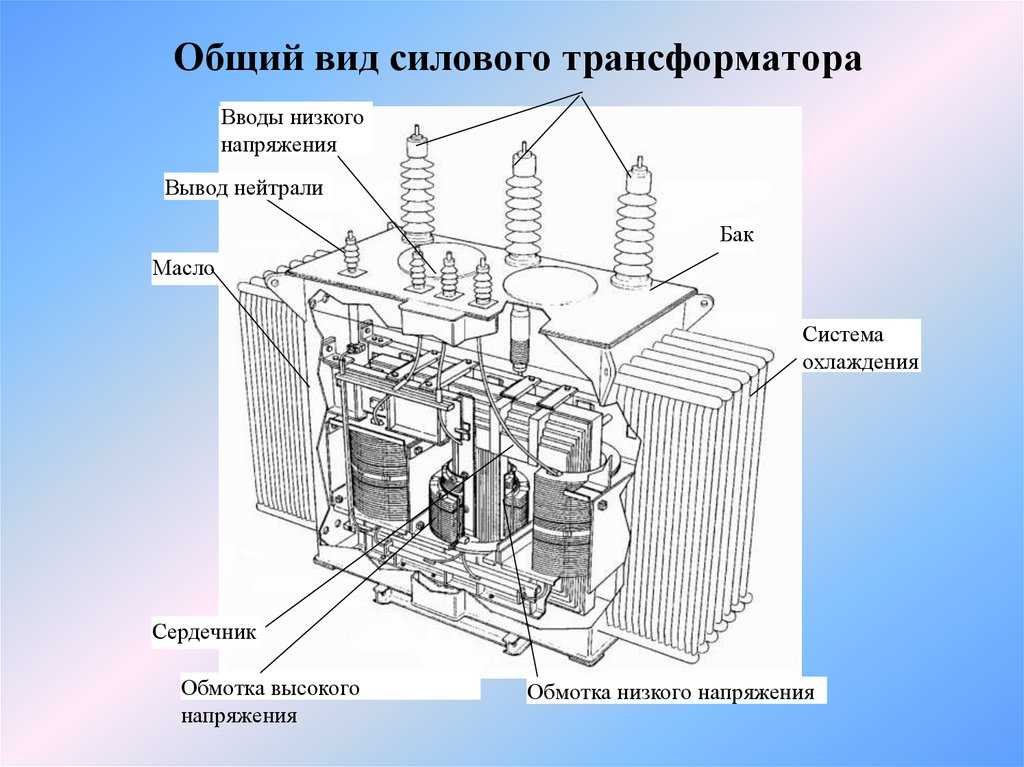

Трансформатор состоит из сердечника, обмоток, бака с маслом (если трансформатор масляный), на котором размещены проходные изоляторы (вводы) и расширитель.

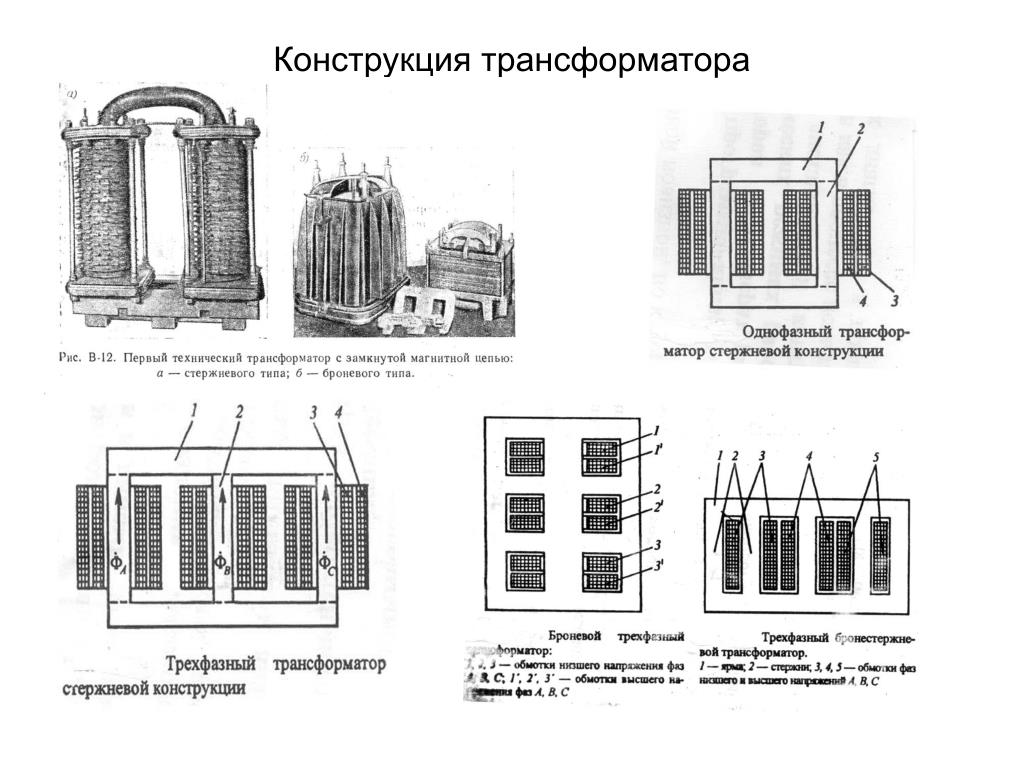

Рис. 2. Стержневые трансформаторы: а — однофазный, б — трехфазный

1 — стержень, 2 — ярмо, 3 — обмотка низшего напряжения, 4 — обмотка
высшего напряжения
А. Сердечник трансформатора. В сердечнике трансформатора принято выделять следующие части: стержни, на которых расположены катушки обмотки, и ярма, соединяющие стержни в общую магнитную цепь. Сердечники бывают двух типов: стержневые и броневые. Тип сердечника часто дает название и трансформатору.

В стержневом сердечнике стержни и ярма соединены последовательно. В однофазном трансформаторе (рис. 2, а) каждая из обмоток. располагается на двух стержнях, а в трехфазном (рис. 2, б) на одном стержне.

В броневом трансформаторе (рис. 3) магнитная цепь имеет две параллельные ветви и значительная часть поверхности обмотки охватывается сердечником. Магнитный поток в ярме вдвое меньше, чем в стержне, поэтому их можно выполнять вдвое меньшего сечения, как показано на рис. 3,а. В трехфазном броневом трансформаторе (рис. 3, б) для уменьшения магнитного потока в ярмах, общих для двух фаз, обе катушки среднего стержня включаются таким образом, чтобы направление магнитной оси этих катушек было противоположно направлению магнитных осей катушек крайних стержней.

Рис. 3. Броневые трансформаторы: а — однофазный, б — трехфазный

1 — стержень, 2 — ярмо, 3 — обмотка низшего напряжения, 4 — обмотка высшего напряжения

Рис. 4. Трансформатор с разветвленной магнитной цепью: а — однофазный, б — трехфазный

В отечественной промышленности броневые сердечники применяются только в трансформаторах малой мощности или в специальных трансформаторах. В современных трансформаторах большой мощности и высокого напряжения для перевозки в собранном виде по железным дорогам необходимо уменьшение высоты трансформатора, которое достигается применением сердечника с разветвленной магнитной цепью (рис. 4).

Рис. 6. Укладка полос шихтованного сердечника из холоднокатаной стали

Рис. 5. Укладка полос шихтованного сердечника трехфазного трансформатора: а — нечетный слой, б — четный слой

Сердечник трансформатора промышленной частоты собирается из полос электротехнической стали толщиной 0,5 или 0,35 мм. Применяется горячекатаная сталь марок Э41, Э42, Э43 и холоднокатаная сталь марок Э310, Э320, Э330. Для уменьшения потерь от вихревых токов отдельные полосы изолируются друг, от друга пленкой лака.

Рис. 1. Двухрамный сердечник

По способу соединения стержня с ярмом различают сердечники стыковые и шихтованные. В стыковых сердечниках стержни и ярма собираются отдельно и после укладки катушек объединяются в один сердечник. В шихтованных сердечниках стержни и ярма собираются впереплет (рис. 5). Затем полосы верхнего ярма вынимаются и после установки катушек снова укладываются на место. Стыковые сердечники получаются очень простыми в сборке и ремонте, однако в местах стыка возникают значительные потери от вихревых токов вследствие взаимного перекрытия полос стержней и ярем. Во избежание этого в стыках помещают тонкие изоляционные прокладки, которые, однако, уменьшают магнитную проводимость сердечника, но не устраняют полностью возможность замыкания полос между собой. Поэтому в настоящее время стыковые конструкции не применяются.
В стыках шихтованных сердечников также имеются дополнительные зазоры и потери от вихревых токов, однако значительно меньше, чем в стыковых сердечниках.

В холоднокатаной стали магнитные свойства значительно лучше вдоль проката, чем поперек, поэтому при повороте линий магнитного потока целесообразен скошенный стык между стержнем и ярмом (рис. 6).
Сердечники мощных однофазных трансформаторов выполняют двухрамными (рис. 7), Для улучшения охлаждения в таких сердечниках между его частями оставляется канал для циркуляции охлаждающего масла, значительно увеличивающий поверхность охлаждения. Ширина канала 12—20 мм обеспечивается изоляционными прокладками.

Рис. 8. Сечение стержня: а — трансформатора малой мощности, б — трансформатора большой мощности

Поперечные сечения стержней стержневых трансформаторов выполняются ступенчатыми (рис. 8). При увеличении количества ступеней улучшается использование площади внутри катушки для распределения магнитного потока, но усложняется изготовление
стержня. Ступени состоят из пакетов, собранных из полос одинаковой ширины. При больших диаметрах стержня между пакетами оставляют каналы для улучшения охлаждения.

Рис. 9. Сечение ярма: а — квадратное, б — ступенчатое

При масляном охлаждении ширина канала 5—6 мм и при воздушном охлаждении до 20 мм.
Броневые трансформаторы имеют прямоугольное сечение стержня с отношением сторон 1 : 2 или 1 : 3, большая сторона прямоугольнику — в направлении сборки сердечника.

Сечение ярма обычно прямоугольное (рис. 9, а) или с небольшим количеством ступеней (рис. 9, б), причем каждый пакет и канал стержня сочетаются с пакетом и каналом ярма. Для увеличения магнитной проводимости сердечника и уменьшения потерь в стали обычно сечение ярма превышает на 10—15% сечение стержня.
Прессовка пакетов стержней в трансформаторах малой и средней мощности осуществляется при помощи деревянных планок, забиваемых между стержнем и изоляционным цилиндром, на котором намотана катушка обмотки (рис. 10, а). В трансформаторах большой мощности (более 1000 кВА на стержень) пакеты стержня стягиваются одним или двумя рядами стальных шпилек, изолированных относительно стержня трубками и шайбами из слоистого пластика — гетинакса или текстолита (рис. 10, б). Стяжка ярем осуществляется деревянными или стальными балками.

В трансформаторах малой мощности промышленной частоты применяется горячекатаная сталь тех же марок, что и в крупных трансформаторах. При увеличении частоты необходимо уменьшать толщину листа стали до 0,2—0,1 мм и при частоте порядка 1000 Гц оправдано применение прессованных сердечников из ферритов.
Для уменьшения количества стыков сердечник собирается из пластин, имеющих форму буквы Ш и полосок (рис. 11, а) или же из пластин с одним разрезом (рис. 11, б). Поперечное сечение сердечника имеет форму квадрата или прямоугольника.

Рис. 10. Прессовка сердечника: а — деревянными планками; б — стальными шпильками

1 — изоляционный цилиндр, 2 — деревянная планка, 3 — деревянный стержень, 4 — стальная шпилька, 5 — изоляционная трубка

В последнее время для однофазных трансформаторов мощностью до 500 кВ* а и для трансформаторов малой мощности применяют сердечники 7, намотанные из. стальной ленты (рис. 12).

Рис. 12. Трансформатор с намотанным сердечником

Б. Обмотки трансформаторов. По взаимному расположению обмоток высшего и низшего напряжения и способу их размещения на стержнях различают обмотки концентрические и чередующиеся.

Рис. 11. Лист сердечника трансформатора малой мощности: а — из двух частей, б — с одним разрезом

Концентрические обмотки имеют форму цилиндров различных диаметров (рис. 2), ближе к стержню обычно располагается обмотка низшего напряжения и снаружи обмотка высшего напряжения. Такое расположение обмоток облегчает выполнение изоляции,
Концентрические обмотки получили наибольшее распространение во всех стержневых трансформаторах и броневых трансформаторах малой мощности. Их разновидностью являются двойные концентрические обмотки, когда обмотка высшего напряжения располагается между двумя слоями обмотки низшего напряжения. Такие обмотки имеют меньший поток рассеяния, но изоляция их значительно сложнее.

Рис. 13. Цилиндрическая двухслойная обмотка

В чередующихся обмотках катушки обмоток высшего и низшего напряжения выполняются в виде дисков, размещенных группами на стержнях (рис. 3, а). Эти обмотки обычно имеют меньший поток рассеяния и в них при большом токе легко могут быть образованы симметричные параллельные цепи. Однако изоляция этих обмоток сложнее из-за большого количества промежутков между катушками высшего и низшего напряжения. Чередующиеся обмотки применяются главным образом в броневых трансформаторах.

Рис. 14. цилиндрическая многослойная обмотка

Наименьшая часть обмотки, полностью схватывающая стержень, называется витком. Каждый виток состоит из одного или нескольких расположенных рядом параллельных проводников. Последовательно соединенные витки объединяются в один конструктивный элемент и образуют катушку. Витки в катушке располагаются в один или несколько слоев. Обмотка состоит из одной или нескольких катушек, соединенных последовательно и параллельно.
Обмотки масляных трансформаторов выполняются из проводов марок ПЭЛБО, ПБ и ПББО. В сухих трансформаторах с теплостойкой изоляцией применяется провод марки ПСД. Винтовые обмотки представляют собой витки, расположенные по винтовой линии вокруг кругового цилиндра по всей длине катушки. Если витки прилегают вплотную друг к другу, то такие обмотки часто называют цилиндрическими. Однослойные и двухслойные катушки наматываются из

проводников прямоугольного сечения и используются для обмоток низшего напряжения до 6 кВ. При больших сечениях провода катушки изготовляются из нескольких параллельных проводников, которые располагаются в одном слое, для того чтобы они находились в одинаковых условиях по отношению к потоку рассеяния. Для улучшения охлаждения один слой катушки отделяется от другого каналом 1 шириной 5—8 мм (рис. 13).

Рис. 15. Цилиндрическая винтовая обмотка

Рис. 16. Схема перекладки проводников обмотки

Многослойные катушки выполняются обычно из проводников круглого сечения и используются для обмоток высшего напряжения до 35 кВ. Между слоями прокладывается изоляция из кабельной бумаги. При большом количестве слоев обмотка выполняется из двух катушек с каналом между ними (рис. 14). Описанные обмотки отличаются простотой устройства и изготовления, но имеют малую механическую прочность.
Винтовые обмотки с промежутками между витками наматываются из нескольких проводников прямоугольного сечения. Проводники обычно располагаются в радиальном направлении катушки, но при большом количестве проводников могут располагаться рядом по оси катушек или образовывать несколько ходов винтовой линии. Во всех случаях между витками остаются каналы 1 для охлаждения (рис. 15).

Для равномерного распределения тока между параллельными проводниками в винтовых обмотках требуется перекладка проводников, при этом желательно, чтобы каждый проводник поочередно занимал все положения по радиусу катушки. Так как для перекладки проводников требуется дополнительное место по высоте катушки, то обычно ограничиваются только частичной перекладкой (рис. 16), при которой отдельные проводники занимают лишь некоторые из возможных положений по радиусу катушки. Винтовые обмотки используются в качестве обмоток низшего напряжения ~ трансформаторов средней и большой мощности, они обладают достаточной механической прочностью, так как имеют значительные радиальные размеры.
Спиральные обмотки состоят из нескольких десятков катушек, расположенных по высоте стержня. Катушки наматываются непрерывным проводником, витки в катушках располагаются по спирали. Между катушками имеются каналы для их охлаждения (рис. 17). Если для изготовления катушек используются параллельные проводники, то при намотке катушек производится перекладка проводников подобно описанной для винтовых обмоток. Спиральная обмотка обладает большой механической прочностью и надежностью, поэтому несмотря на сложность изготовления она широко применяется как обмотка высшего и низшего напряжения в трансформаторах большой мощности.

Рис. 17. Спиральная непрерывная обмотка

Катушки чередующихся обмоток из прямоугольного провода наматываются в виде двух расположенных рядом спиралей (как пара катушек спиральной обмотки). В обмотке высшего напряжения катушки соединяются последовательно, в обмотке низшего напряжения они образуют ряд параллельных цепей.
В трансформаторах небольшой мощности дисковые катушки выполняются из круглого провода, как в многовитковой обмотке.

Важным элементом конструкции обмотки является ее изоляция. При небольших мощностях и низких напряжениях катушки цилиндрических обмоток надеваются непосредственно на стержень сердечника. Деревянные клинья и планки, сжимающие стержень, одновременно выполняют роль изоляции обмотки от стержня. При значительных напряжениях и больших мощностях трансформатора обмотка отделяется от стержня одним или двумя изоляционными цилиндрами (рис. 18).

Рис. 18. Обмотки трехфазного трансформатора

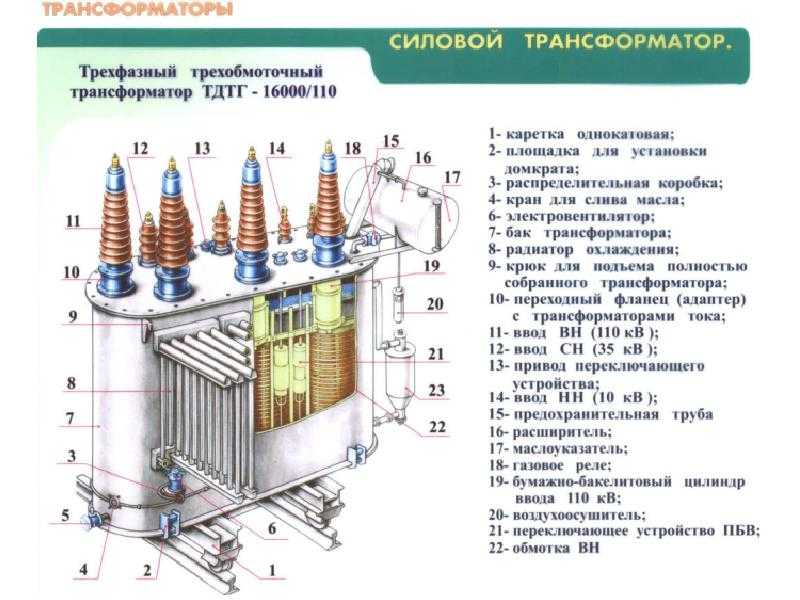

В. Бак трансформатора. Конструктивное оформление трансформатора зависит в значительной степени от способа его охлаждения. По этому признаку трансформаторы делятся на следующие группы: а) сухие с естественным охлаждением или с искусственным воздушным охлаждением; б) масляные с естественным охлаждением; в) масляные с искусственным воздушным охлаждением масляного бака; г) масляные с искусственной циркуляцией масла и охлаждением его в особых охладителях с естественным или искусственным воздушным или водяным охлаждением.
В сухих трансформаторах с естественным охлаждением теплоотдача от трансформатора происходит непосредственно окружающему трансформатор воздуху. Так как коэффициент теплоотдачи в воздух невелик, то сухие трансформаторы с естественным охлаждением обычно выполняются лишь в единицах малой мощности для напряжений, не превышающих 6—10 кВ.

Основное значение имеют в настоящее время масляные трансформаторы, в которых стержень с обмотками помещается в бак с маслом. Циркуляция масла внутри бака обеспечивает передачу тепловой энергии потерь от обмоток и стержня к стенкам бака.
Чтобы нагревающееся масло могло свободно расширяться, в трансформаторах мощностью до 75 кВА и напряжением до 6,3 кВ его не доливают до крышки бака. При нагревании вытесняемый из бака воздух выходит через специальную пробку, которая одновременно служит для заливки масла в трансформатор.

Трансформаторы большой мощности снабжаются так называемыми расширителями. Они выполняются чаще всего в форме цилиндра из листовой стали, устанавливаемого на крышке трансформатора (рис. 19).

Обычно объем расширителя составляет 10% от объема масла в баке.
При наинизшей температуре (трансформатор выключен, холодное время года) масло находится в расширителе на нижней отметке; при нагревании масло вытесняется в расширитель, и уровень его повышается.

При последующем охлаждении уровень опять понижается и т. д. Этот процесс часто называют «дыханием» трансформатора.

Недостатком трансформаторного масла является его горючесть (температура вспышки около 160° С) и возможность образования взрывчатых смесей из паров масла и воздуха. В общественных и производственных зданиях необходимо устанавливать пожаро- и взрывозащищенные трансформаторы. Такие трансформаторы заполняются негорючей жидкостью — соволом или совтолом.

Баки в небольших трансформаторах выполняются гладкими; в трансформаторах средней мощности для увеличения охлаждающей поверхности применяются трубчатые баки, состоящие из труб, диаметром около 55 мм, вваренных в стенку бака и расположенных в один или несколько рядов (рис. 19). Широко распространенные ранее баки из волнистой стали в настоящее время не выполняются, так как по сравнению с трубчатыми они механически менее прочны и теплоотдача их хуже.
Для большего увеличения охлаждающей поверхности в трансформаторах значительной мощности применяются баки радиаторного типа с естественным охлаждением или с искусственным воздушным охлаждением с помощью вентиляторов 1 мощностью 150—200 вт (рис. 20).

Рис. 19. Трансформатор с трубчатым баком

1 — обмотка высшего напряжения, 2 — обмотка низшего напряжения, 3 — переключатель регулируемых отводов обмотки высшего напряжения, 4 — балка, прессующая ярмо, 5 — сердечник, в — отводы обмотки высшего напряжения, 7 — отводы обмотки низшего напряжения, 8 — патрубок для присоединения вакуумного насоса, 9 — кольцо для подъема выемной части, 10 — кран для заливки масла, 11 — ввод обмотки высшего напряжения, 12 — ввод обмотки низшего напряжения; 13 — привод переключателя, 14 — выхлопная труба, 15 — расширитель, 16 — газовое реле, 17 — трубчатый бак, 18 — кран для спуска масла, 19 — ролик, 20 — вертикальная стяжная шпилька, 21 — упорный угольник на дне бака
Последние выполняются на самые большие мощности. Но если место для установки трансформатора ограничено, применяют принудительную циркуляцию масла. Сущность этого способа охлаждения состоит в том, что масло при помощи насоса заставляют циркулировать через воздушный или водяной охладитель. В этих

условиях теплоотдача происходит очень интенсивно, и трансформатор может быть выполнен компактным. К недостаткам такого рода охлаждения следует отнести наличие дополнительного насосного агрегата охладительной системы и значительный расход воды на охлаждение (около 1,5 л/мин на 1 кета потерь при разности температур выходящей и входящей воды около 10° С).

Рис. 20. Двойной трубчатый радиатор с искусственной вентиляцией

Весьма большое значение в оборудовании трансформатора имеют выводные изоляторы, служащие для вывода концов обмоток из бака. Они устанавливаются обычно на верхней крышке бака трансформатора (рис. 19) и выполняются чаще всего из фарфора.

Назад
Вперед

Трансформатор

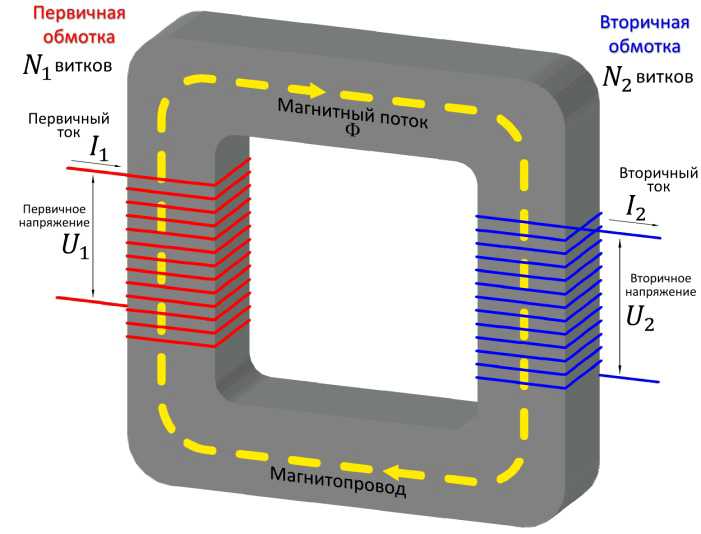

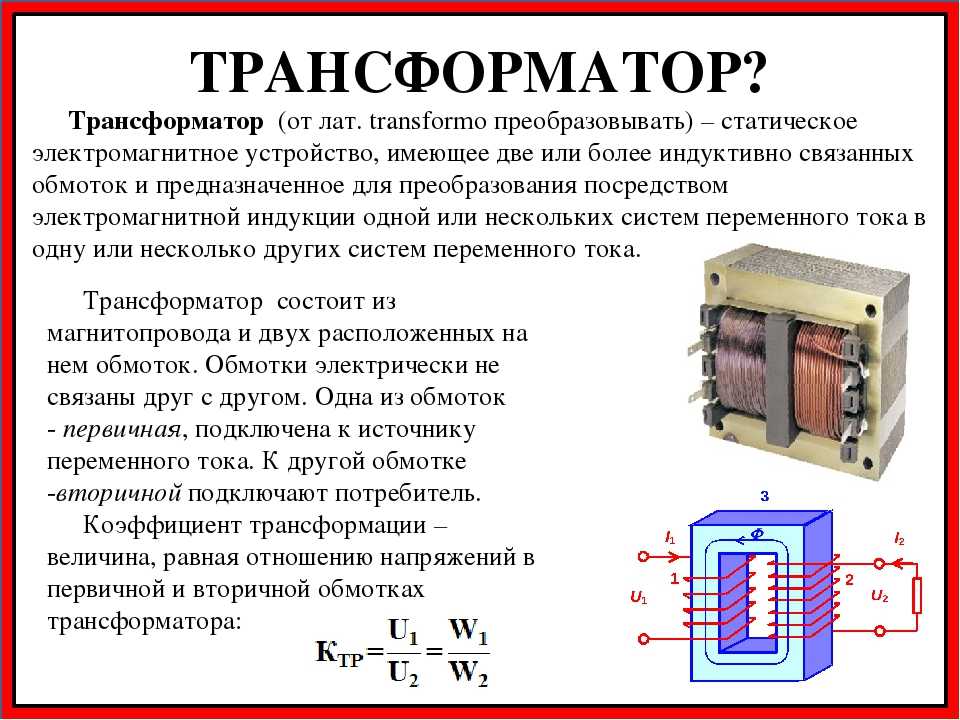

Трансформатор состоит из двух отдельных обмоток, называемых первичной и вторичной обмотками. Входное напряжение переменного тока прикладывается к первичной обмотке и создает изменяющееся магнитное поле. Это магнитное поле взаимодействует со вторичной обмоткой, индуцируя в ней напряжение переменного тока (точнее, ЭДС). Напряжение, индуцируемое во вторичной обмотке, имеет ту же частоту, что и входное напряжение, но его амплитуда определяется соотношением числа витков вторичной и первичной обмоток.

Если входное напряжение на выводах первичной обмотки = V1
выходное напряжение на выводах вторичной обмотки = V2
число витков первичной обмотки = T1
число витков вторичной обмотки = T2

то

Кроме того, I1/ I2 = T1/ T2, где I1 и I2 – токи первичной и вторичной обмоток соответственно.

Коэффициент полезного действия (КПД) трансформатора

Приведенные выше соотношения предполагают, что трансформатор имеет 100%-ный КПД, т. е. полностью отсутствуют какие-либо потери мощности. Следовательно,
Входная мощность I1•V1 = Выходная мощность I2•V2.
На практике трансформаторы имеют КПД около 96-99%. Для увеличения КПД трансформатора его первичная и вторичная обмотки наматываются на одном магнитном сердечнике (рис. 7.10).

Повышающий и понижающий трансформаторы

Повышающий трансформатор вырабатывает на выходе (во вторичной обмотке) более высокое напряжение, чем приложено на входе (к первичной обмотке). Для этого число витков вторичной обмотки делается больше числа витков первичной обмотки.
Понижающий трансформатор вырабатывает на своем выходе меньшее напряжение, чем на входе, поскольку его вторичная обмотка имеет меньшее число витков по сравнению с первичной.

Коэффициент приведения сопротивления

Трансформатор, изображенный на рис. 7.11, имеет в цепи вторичной обмотки нагрузочный резистор r2. Сопротивление r2 можно пересчитать или, как говорят, привести к первичной обмотке, т. е. к сопротивлению трансформатора r1 со стороны первичной обмотки. Отношение r1/ r2 называется коэффициентом приведения сопротивления. Этот коэффициент можно рассчитать следующим образом. Поскольку r1 = V1 / I1 и r2 = V2 / I2, то

Рис. 7.10. Трансформатор.

Рис. 7.11. Коэффициент приведения
сопротивления

r1/ r2 = Т12/ Т22 = n2.

Рис. 7.12. Автотрансформатор.

Рис. 7.13. Автотрансформатор с несколькими отводами.

Но V1 / V2 = T1 / T2 = n и I2 / I1 = T1 / T2 = n, поэтому

r1 / r2 = n2

Например, если сопротивление нагрузки r2 = 100 Ом и отношение числа витков обмоток (коэффициент трансформации) T1 / T2 = п = 2 : 1, то со стороны первичной обмотки трансформатор можно рассматривать как резистор с сопротивлением r1 = 100 Ом • 22 = 100 • 4 = 400 Ом.

Автотрансформатор

Трансформатор может иметь одну-единственную обмотку с одним отводом от части витков этой обмотки, как показано на рис. 7.12. Здесь T1 — число витков первичной обмотки и T2 — число витков вторичной обмотки. Напряжения, токи, сопротивления и коэффициент трансформации определяются теми же формулами, которые применимы к обычному трансформатору.
На рис. 7.13 показан еще один трансформатор с единственной обмоткой, в котором сделано несколько отводов от этой обмотки. Все соотношения для напряжений, токов и сопротивлений по-прежнему определяются коэффициентом трансформации (V1/Va = Т1/Тa, V1/Vb = Т1/Тb и т. д.).

Трансформатор с отводом от средней точки вторичной обмотки

На рис. 7.14 изображен трансформатор с отводом от середины его вторичной обмотки. С верхней и нижней половин вторичной обмотки снимаются выходные напряжения Va и Vb, Отношение входного напряжения (на первичной обмотке) к каждому из этих выходных напряжений определяется отношением числа витков, причем

V1/Va = Т1/Тa V1/Vb = Т1/Тb

где Т1, Тa и Тb — число витков первичной, вторичной а и вторичной b обмоток соответственно. Поскольку отвод сделан от середины вторичной обмотки, напряжения Va и Vb равны по амплитуде. Если средняя точка заземлена, как в схеме на рис. 7.14, то выходные напряжения, снимаемые с двух половин вторичной обмотки, находятся в противофазе.

Пример

Обратимся к рис. 7.15. (а) Рассчитайте напряжение между выводами В и С трансформатора, (б) Если между выводами А и В намотано 30 витков, то сколь¬ко всего витков имеет вторичная обмотка трансформатора?
Решение
a) VBC = VAD – VAB – VCD = 36 В – 6 В – 12 В = 18 В.
Число витков между А и В
b) VAB / VAD == ———————————————
Число витков между А и D

Следовательно, 6 В/36 В = 30/ TAD, отсюда TAD = 30 • 36/6 = 180 витков.

Рис. 7.14. Трансформатор с отводом от средней точки вторичной обмотки.

Рис. 7.15. VAD = 36 В, VAB = б В,
VCD = 12 В.

Магнитная цепь

Принято говорить, что в магнитной цепи магнитный поток (или магнитное поле), измеряемый в теслах, создается силой, называемой магнитодвижущей силой (МДС). Магнитная цепь обычно сравнивается с электрической цепью, причем магнитный поток сопоставляется с током, а магнитодвижущая сила с электродвижущей силой. Точно так же, как говорят о сопротивлении R электрической цепи, можно говорить о магнитном сопротивлении S магнитной цени; эти понятия имеют аналогичный смысл. Например, такой магнитомягкий материал, как ковкое железо, обладает низким магнитным сопротивлением, т. е. низким сопротивлением для магнитного потока.

Магнитная проницаемость

Магнитная проницаемость материала это мера легкости его намагничивания. Например, ковкое железо и другие электромагнитные материалы, такие, как ферриты, обладают высокой магнитной проницаемостью. Эти материалы применяются в трансформаторах, катушках индуктивности, реле и ферритовых антеннах. В отличие от них немагнитные материалы имеют очень низкую магнитную проницаемость. Магнитные сплавы, такие, как кремнистая сталь, обладают способностью сохранять состояние намагниченности в отсутствие магнитного поля и поэтому применяются в качестве постоянных магнитов в громкоговорителях (динамических головках), магнитоэлектрических измерительных приборах с подвижной катушкой и т. д.

Экранирование

Рассмотрим полый цилиндр, помещенный в магнитное поле (рис. 7.16). Если этот цилиндр изготовлен из материала с низким магнитным сопротивлением (магнитомягкого материала), то магнитное поле будет концентрироваться в стенках цилиндра, как показано на рисунке, не попадая в его внутреннюю область.

Рис. 7.16. Магнитное экранирование.

Рис. 7.17. Электростатическое экранирование в трансформаторе.

Следовательно, если в эту область поместить какой-либо предмет, он будет защищен (экранирован) от влияния магнитного поля в окружающем пространстве. Такое экранирование, называемое магнитным экранированием, применяется для защиты от внешних магнитных полей электронно-лучевых трубок, магнитоэлектрических измерительных приборов с подвижной катушкой, динамических головок громкоговорителей и т. п.
В трансформаторах иногда применяется другой тип экранирования, называемый электростатическим или электрическим экранированием. Между первичной и вторичной обмотками трансформатора размещается экран из тонкой медной фольги, как показано на рис. 7.17. При заземлении такого экрана сильно уменьшается влияние емкости между обмотками, которая возникает из-за разности потенциалов этих обмоток. Электростатическое экранирование применяется также в коаксиальных кабелях и всюду, где проводники имеют разные потенциалы и находятся в непосредственной близости друг от друга.

В этом видео рассказывают о том, что такое трансформатор:

Добавить комментарий

Электрический трансформатор — Основная конструкция, работа и типы

Электрический трансформатор представляет собой статическую электрическую машину, которая преобразует электрическую мощность из одной цепи в другую без изменения частоты. Трансформатор может увеличивать или уменьшать напряжение с соответствующим уменьшением или увеличением тока.

Принцип работы трансформатора

Основным принципом работы трансформатора является явление взаимной индукции между двумя обмотками, связанными общим магнитным потоком. На рисунке справа показана простейшая форма трансформатора. В основном трансформатор состоит из двух катушек индуктивности; первичная обмотка и вторичная обмотка. Катушки электрически разделены, но магнитно связаны друг с другом. Когда первичная обмотка подключена к источнику переменного напряжения, вокруг обмотки создается переменный магнитный поток. Сердечник обеспечивает магнитный путь для потока, который связывается со вторичной обмоткой. Большая часть потока связана со вторичной обмоткой, которая называется «полезным потоком» или основным «потоком», а поток, который не связан со вторичной обмоткой, называется «потоком утечки». Так как создаваемый поток переменный (направление его постоянно меняется), во вторичной обмотке индуцируется ЭДС в соответствии с законом электромагнитной индукции Фарадея. Эта ЭДС называется «ЭДС взаимной индукции», и частота ЭДС взаимной индукции такая же, как и у подведенной ЭДС. Если вторичная обмотка замкнута, то по ней протекает взаимно индуцированный ток, а значит, электрическая энергия передается от одной цепи (первичной) к другой цепи (вторичной).

Базовая конструкция трансформатора

В основном трансформатор состоит из двух индуктивных обмоток и многослойного стального сердечника. Катушки изолированы друг от друга, а также от стального сердечника. Трансформатор также может состоять из контейнера для сборки обмотки и сердечника (называемого баком), подходящих втулок для подключения клемм, маслорасширителя для подачи масла в бак трансформатора для охлаждения и т. д. На рисунке слева показана основная конструкция трансформатора. трансформатор.
Во всех типах трансформаторов сердечник изготавливается путем сборки (укладки) слоистых листов стали с минимальным воздушным зазором между ними (для получения непрерывного магнитного пути). Используемая сталь имеет высокое содержание кремния и иногда термообработана для обеспечения высокой проницаемости и низких потерь на гистерезис. Ламинированные стальные листы используются для уменьшения потерь на вихревые токи. Листы разрезаются по форме E, I и L. Чтобы избежать большого сопротивления на стыках, пластины укладываются чередованием сторон стыка. То есть, если стыки первой листовой сборки находятся на лицевой стороне, то стыки следующей сборки остаются на задней грани.

Типы трансформаторов

Трансформаторы можно классифицировать по различным основаниям, таким как типы конструкции, типы охлаждения и т. д.

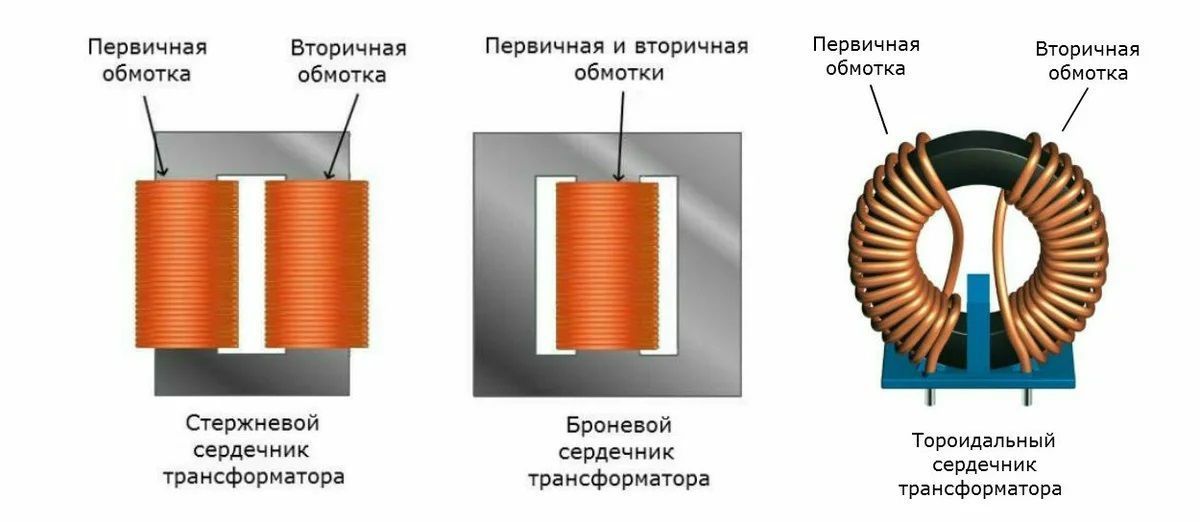

(A) На основе конструкции трансформаторы можно разделить на два типа: (i) Трансформатор с сердечником и (ii) Трансформатор с кожухом, которые описаны ниже.

(i) Трансформатор с сердечником

В трансформаторе с сердечником обмотки представляют собой цилиндрические формованные обмотки, установленные на концах сердечника, как показано на рисунке выше. Цилиндрические катушки имеют разные слои, и каждый слой изолирован друг от друга. Для изоляции можно использовать такие материалы, как бумага, ткань или слюда. Обмотки низкого напряжения располагают ближе к сердечнику, так как их легче изолировать.

(ii) Трансформатор кожухового типа

Катушки предварительно намотаны и установлены слоями, уложенными друг на друга с изоляцией между ними. Трансформатор оболочкового типа может иметь простую прямоугольную форму (как показано на рис. выше) или может иметь распределенную форму.

(B) В зависимости от назначения

Повышающий трансформатор: Повышение напряжения (с последующим уменьшением тока) на вторичной обмотке.
Понижающий трансформатор: падает напряжение (с последующим увеличением тока) на вторичной обмотке.

(C) В зависимости от типа питания

Однофазный трансформатор
Трехфазный трансформатор

(D) В зависимости от их использования

Силовой трансформатор: Используется в сети передачи, высокая мощность
Распределительный трансформатор: Используется в распределительной сети, имеет сравнительно более низкую мощность, чем у силовых трансформаторов.
Приборный трансформатор: используется для реле и защиты в различных приборах в промышленности

Трансформатор тока (ТТ)
Трансформатор напряжения (PT)

(E) На основе используемого охлаждения

Маслонаполненный самоохлаждающийся тип
Маслонаполненный с водяным охлаждением
С воздушным дутьем (с воздушным охлаждением)

Новое сообщение
Старый пост
На главную

Трансформаторы — Объяснение основ

Объяснение различных типов трансформаторов

Магазин трансформаторов

Трансформатор представляет собой электротехническое устройство, которое по принципу электромагнитной индукции передает электрическую энергию из одной электрической цепи в другую, не изменяя частоты. Передача энергии обычно происходит при изменении напряжения и тока. Трансформаторы либо увеличивают, либо уменьшают переменное напряжение.

Трансформаторы используются для удовлетворения самых разнообразных потребностей. Некоторые трансформаторы могут быть высотой в несколько этажей, например, такие, которые можно найти на электростанции, или достаточно маленькие, чтобы их можно было держать в руке, которые можно использовать с подставкой для зарядки видеокамеры. Независимо от формы или размера, цель трансформатора остается неизменной: преобразование электроэнергии из одного типа в другой.

В настоящее время используется множество различных типов трансформаторов. В этом ресурсе более подробно рассматриваются силовые трансформаторы, автотрансформаторы, распределительные трансформаторы, измерительные трансформаторы, изолирующие трансформаторы, трансформаторы напряжения и трансформаторы тока.

Как работают трансформаторы

Важно помнить, что трансформаторы не генерируют электроэнергию; они передают электрическую мощность от одной цепи переменного тока к другой с помощью магнитной связи. Сердечник трансформатора используется для обеспечения управляемого пути для магнитного потока, создаваемого в трансформаторе током, протекающим через обмотки, также известные как катушки. Базовый трансформатор состоит из четырех основных частей. Части включают входное соединение, выходное соединение, обмотки или катушки и сердечник.

Когда на первичную обмотку подается входное напряжение, в первичной обмотке начинает течь переменный ток. При протекании тока в сердечнике трансформатора создается изменяющееся магнитное поле. Когда это магнитное поле пересекает вторичную обмотку, во вторичной обмотке возникает переменное напряжение.

Соотношение между числом фактических витков провода в каждой катушке является ключом к определению типа трансформатора и выходного напряжения. Отношение между выходным напряжением и входным напряжением такое же, как отношение числа витков между двумя обмотками.

Выходное напряжение трансформатора больше входного, если во вторичной обмотке больше витков провода, чем в первичной. Выходное напряжение повышено и считается «повышающим трансформатором». Если вторичная обмотка имеет меньше витков, чем первичная, выходное напряжение ниже. Это «понижающий трансформатор».

Конфигурации трансформатора

Существуют различные конфигурации как для однофазных, так и для трехфазных систем.

Однофазный источник питания — Однофазные трансформаторы часто используются для подачи электроэнергии для освещения жилых помещений, розеток, кондиционирования воздуха и отопления. Однофазные трансформаторы можно сделать еще более универсальными, если первичная и вторичная обмотки состоят из двух равных частей. Затем две части любой обмотки могут быть повторно соединены последовательно или параллельно.
Трехфазное питание — Питание может подаваться через трехфазную цепь, содержащую трансформаторы, в которой используется комплект из трех однофазных трансформаторов, или используется трехфазный трансформатор. Когда в преобразовании трехфазной мощности участвует значительная мощность, экономичнее использовать трехфазный трансформатор. Уникальное расположение обмоток и сердечника значительно экономит железо.
Треугольник и звезда Определено — Существуют две конфигурации подключения для трехфазного питания: треугольник и звезда. «Дельта» и «звезда» — греческие буквы, обозначающие конфигурацию проводников на трансформаторах. При соединении треугольником три проводника соединяются встык в форме треугольника или треугольника. Для звездочки все проводники исходят из центра, то есть они соединены в одной общей точке.
Трехфазные трансформаторы — Трансформаторы трехфазные имеют шесть обмоток; три первичных и три вторичных. Шесть обмоток соединены производителем либо треугольником, либо звездой. Как указывалось ранее, первичная и вторичная обмотки могут быть соединены по схеме треугольник или звезда. Они не должны быть подключены в одной конфигурации в одном и том же трансформаторе. Фактические используемые конфигурации подключения зависят от приложения.

Силовой трансформатор

Силовой трансформатор используется в основном для передачи электроэнергии от линии электроснабжения к электрической цепи или к одному или нескольким компонентам системы. Силовой трансформатор, используемый с твердотельными цепями, называется выпрямительным трансформатором. Номинальные характеристики силового трансформатора определяются максимальным напряжением вторичной обмотки и пропускной способностью по току.

Распределительный трансформатор

Распределительный трансформатор опорного типа используется для подачи относительно небольшого количества электроэнергии в жилые дома. Он используется в конце системы подачи электроэнергии.

Автотрансформатор

Автотрансформатор представляет собой особый тип силового трансформатора. Он состоит из одной непрерывной обмотки, на одной стороне которой имеется отвод, обеспечивающий либо повышающую, либо понижающую функцию. Это отличается от обычного двухобмоточного трансформатора, у которого первичная и вторичная обмотки полностью изолированы друг от друга, но магнитно связаны общим сердечником. Обмотки автотрансформатора связаны между собой как электрически, так и магнитно.

Автотрансформатор изначально дешевле двухобмоточного трансформатора аналогичного номинала. Он также имеет лучшую стабилизацию (меньшие падения напряжения) и большую эффективность. Кроме того, его можно использовать для получения нейтрального провода трехпроводной сети 240/120 вольт, точно так же, как вторичную обмотку двухобмоточного трансформатора. Автотрансформатор считается небезопасным для использования в обычных распределительных цепях. Это связано с тем, что первичные цепи высокого напряжения подключены непосредственно к вторичной цепи низкого напряжения.

Изолирующий трансформатор

Разделительный трансформатор — это уникальный трансформатор. Он имеет передаточное отношение 1:1. Следовательно, он не повышает или понижает напряжение. Вместо этого он служит защитным устройством. Он используется для изоляции заземленного проводника линии электропередачи от шасси или любой части нагрузки цепи. Использование изолирующего трансформатора не снижает опасности или поражения электрическим током при контакте со вторичной обмоткой трансформатора.

Технически любой настоящий трансформатор, независимо от того, используется ли он для передачи сигналов или мощности, является изолирующим, поскольку первичная и вторичная обмотки соединены не проводниками, а только индукцией. Однако только трансформаторы, основной целью которых является изоляция цепей (в отличие от более распространенной функции трансформатора преобразования напряжения), обычно называют изолирующими трансформаторами.

Приборный трансформатор

Для измерения высоких значений тока или напряжения желательно использовать стандартные измерительные приборы малого диапазона вместе со специально сконструированными измерительными трансформаторами, также называемыми трансформаторами точного коэффициента. Трансформатор с точным коэффициентом соответствует своему названию. Он преобразуется с точным коэффициентом, позволяющим подключенному прибору измерять ток или напряжение, фактически не пропуская через прибор полную мощность. Требуется преобразовать относительно небольшое количество энергии, потому что единственная нагрузка, называемая нагрузкой, представляет собой тонкие подвижные элементы амперметра, вольтметра или ваттметра.

Существует два типа измерительных трансформаторов:

Ток — Используется с амперметром для измерения тока при переменном напряжении
Потенциал — Используется с вольтметром для измерения напряжения (разности потенциалов) переменного тока.

Трансформатор тока

Трансформаторы тока относятся к типу измерительных трансформаторов

. Они используются для измерения

электрических токов.

Трансформатор тока имеет первичную обмотку из одного или нескольких витков толстой проволоки. Он всегда подключается последовательно в цепи, в которой измеряется ток. Вторичная катушка состоит из множества витков тонкого провода, который всегда должен быть подключен к клеммам амперметра. Вторичная обмотка трансформатора тока никогда не должна быть разомкнута. Это связано с тем, что первичка не подключена к постоянному источнику. Существует широкий диапазон возможных первичных напряжений, поскольку устройство можно подключать ко многим типам проводников. Вторичная обмотка всегда должна быть доступна (замкнута) для реакции с первичной, чтобы предотвратить полное намагничивание сердечника. Если это произойдет, приборы больше не будут точно считывать показания.

Накладной амперметр работает аналогичным образом. При открытии зажима и размещении его вокруг проводника с током сам проводник действует как первичная обмотка с одним витком. Вторичка и амперметр удобно крепятся в рукоятке прибора. Циферблат позволяет точно измерять ряд текущих диапазонов.

Трансформатор напряжения

Трансформатор напряжения — это тщательно спроектированный, чрезвычайно точный понижающий трансформатор.
