Ускорительный клапан тормозов Камаз

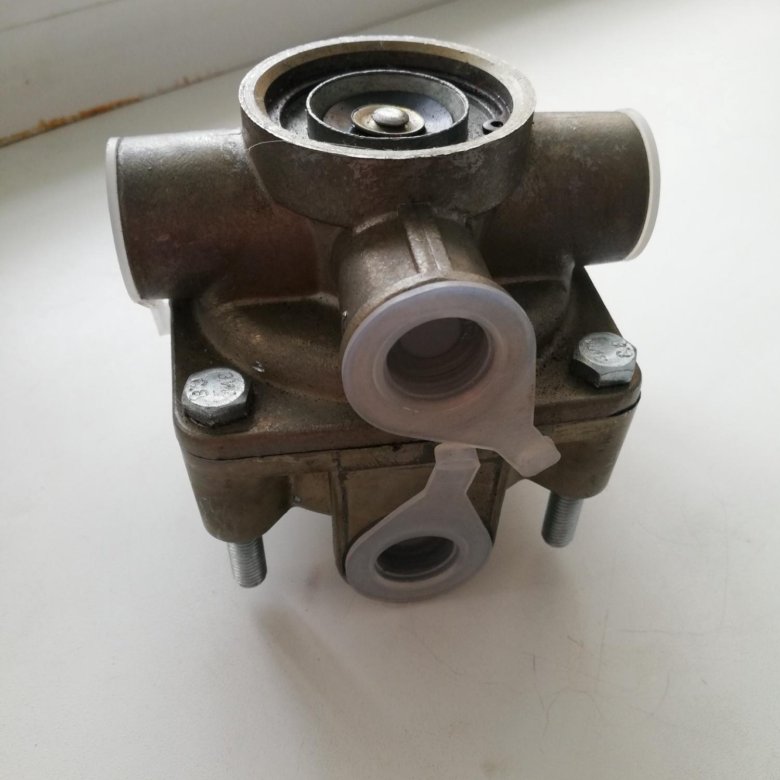

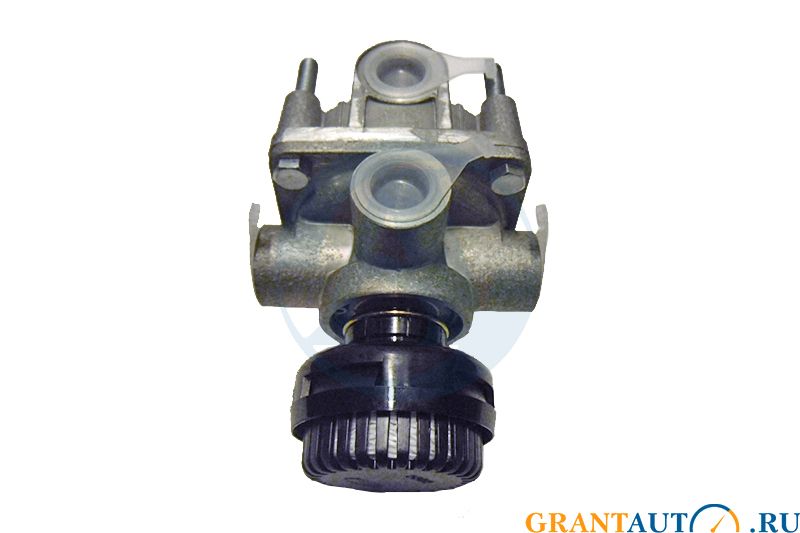

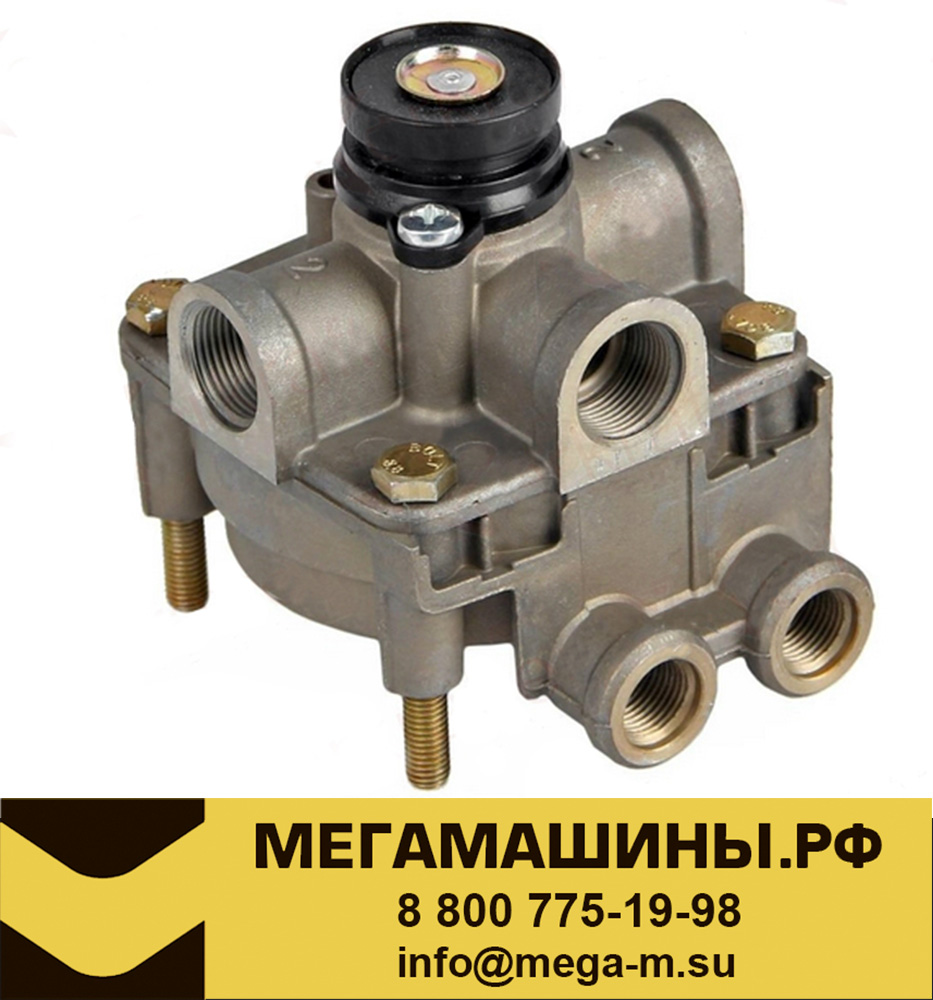

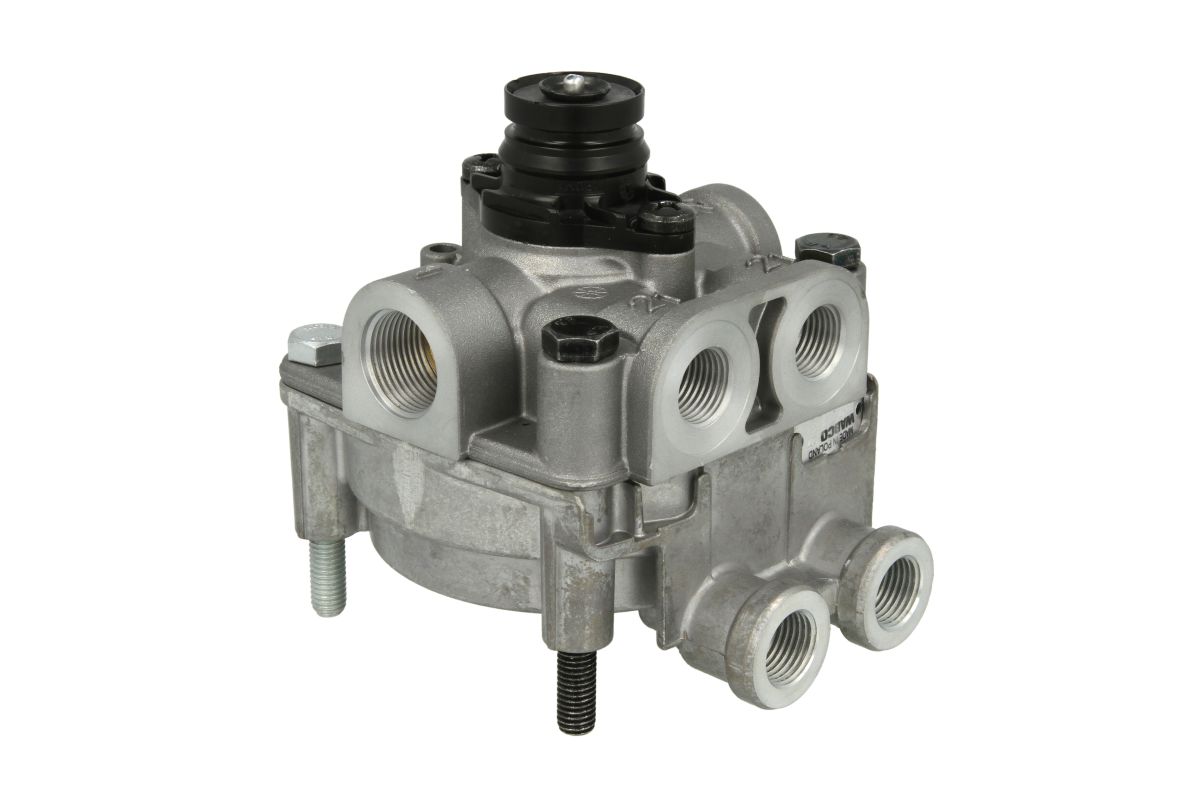

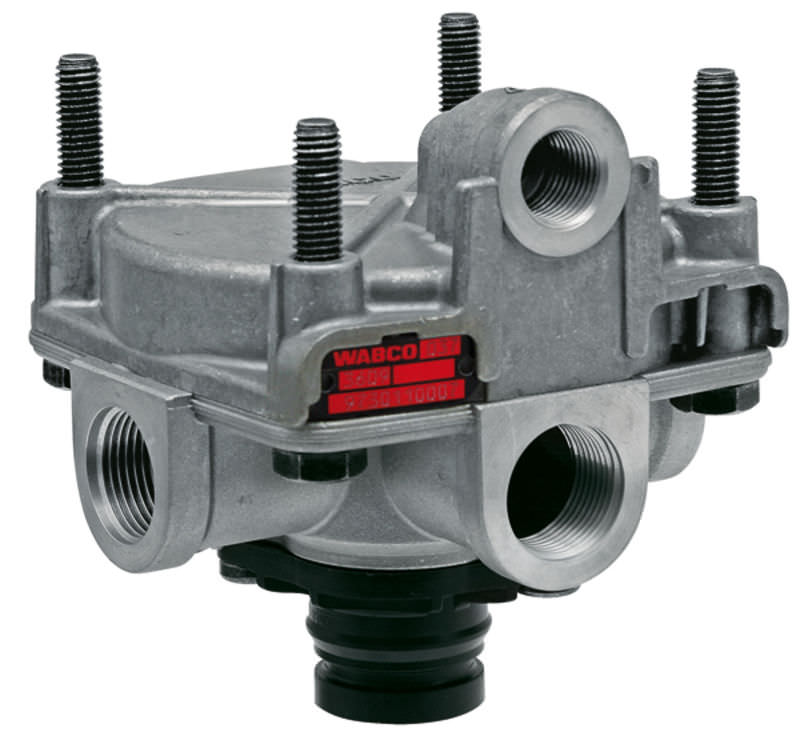

Ускорительный клапан подает сжатый воздух в энергоаккумуляторы и предназначен для уменьшения времени срабатывания привода стояночного и запасного тормозов за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска его из них в атмос­феру

Он состоит из управляющей камеры 2, поршня 3, выпускного 1 и впускного 4 кла­панов и пружины 5 впускного клапана. К выводу III постоянно подается сжатый воздух из ресивера.

Вывод IV соединен с ручным тормозным краном, вывод I — с полостями цилиндров пружинных энер­гоаккумуляторов, вывод II — с атмо­сферой.

В исходном положении, когда автомо­биль расторможен (рис. б), поршень 3 находится в нижнем положении, под действием сжатого воздуха выпускной клапан 1 закрыт, впускной клапан 4 отк­рыт, так как площадь верхней части порш­ня 3 больше, чем площадь нижней, а давле­ние в полости А и камере 2 одинаково.

Вывод I разобщен с атмосферным выводом II, а поршни пружинных энергоаккумуля­торов находятся под давлением сжатого воздуха и не воздействуют на штоки тор­мозных камер.

При торможении (рис.1 в) сжатый воздух из камеры 2 через атмосферный вывод ручного тормозного крана выпу­скается в атмосферу.

С падением давления в камере 2 поршень 3 перемещается вверх, впускной клапан 4 закрывается под дейст­вием пружины 5, а выпускной клапан 1 отк­рывается.

Через вывод I и открытый вы­пускной клапан 1 полости пружинных энергоаккумуляторов сообщаются с атмо­сферным выводом II.

Давление в полостях цилиндров пружинных энергоаккумулято­ров уменьшается, пружины разжимаются, а тормозные механизмы затормажи­ваются.

Растормаживание осуществляется по­дачей сжатого воздуха от крана к выводу IV и далее в камеру 2.

Поршень 3, переме­щаясь вниз, сначала открывает выпускной клапан 1, затем впускной клапан 4.

Сжа­тый воздух поступает из ресивера в полос­ти пружинных энергоаккумуляторов.

Дав­ление в полостях цилиндров пружинных энергоаккумуляторов увеличивается, пру жины сжимаются, а тормозные механизмы растормаживаются.

Пропорциональность между управляю­щим давлением в выводе IV и давлением в полостях пружинных энергоаккумуляторов (в выводе I) соблюдается поршнем 3.

По достижении в выводе I определенного давления поршень 3 перемещается вверх до закрытого впускного клапана 4, движу­щегося под действием пружины 5, и даль­нейший рост давления прекращается.

При снижении давления в выводе IV поршень 3 под действием более высокого давления в выводе I перемещается вверх и отрывается от выпускного клапана 1.

Сжатый воздух из полостей пружинных энергоаккумулято­ров выходит в атмосферу через открытый клапан 1 и атмосферный вывод II, давле­нию в полости А снижается.

Ускорительный клапан нужно заменять при следующих неисправностях:

• — нарушение герметичности клапана. Внешним признаком является утечка воздуха через выводы в местах крепления крышки к корпусу клапана;
• — механические повреждения корпуса, крышки и поршней клапана, нарушающие его работу

Понадобятся инструменты: ключи 22х24, 17х19, 12х13, накидной ключ 13х17, тиски

Снятие ускорительного клапана

Подготавливаем автомобиль и выпускаем воздух из ресиверов 19 контура стояночной системы

Откручиваем накидные гайки трубопроводов, подсоединенных к выводам ускорительного клапана 22 и двухмагистрального клапана 20

Откручиваем гайки крепления кронштейна ускорительного клапана к раме. Отсоединяем от выводов клапана трубопроводы и снимаем клапан 22 совместно с клапаном 20 и кронштейном

Отсоединяем ускорительный клапан от кронштейна, отвернув гайки кронштейна

Отсоединяем клапан 20 с проходным штуцером от клапана 22

Установка ускорительного клапана

Устанавливаем кронштейн на клапан и закрепляем гайками, присоединяем двухмагистральный клапан 20 совместно с проходным штуцером

Устанавливаем подсобранный клапан с кронштейном на раму и закрепляем гайками

Вставляем трубопроводы в выводы клапана, закручиваем накидные гайки трубопроводов и закрепляем клапан на кронштейн к раме

Затягиваем накидные гайки трубопроводов на выводах клапана

Запускаем двигатель и создаем давление в пневмоприводе тормозных систем

Проверяем герметичность трубопроводов и ускорительного клапана. Утечка воздуха не допускается

Проверяем работу ускорительного клапана при торможении и растормаживания автомобиля

Ремонт ускорительного клапана

Нужны инструменты: тиски с мягкими губками, торцовый ключ 13х17, специальные пассатижи И801.23.000-01, посуда для промывки деталей

Разборка ускорительного клапана

Устанавливаем клапан в тиски

Выкручиваем болты 2 с шайбами 3 крепления верхнего корпуса 7 с нижним корпусом 4

Снимаем верхний корпус с тисков

Вынимаем из нижнего корпуса 4 упорное кольцо 14, корпус 9 с впускным и выпускным клапанами, пружину 11, направляющий колпачок 12

Снимаем нижний корпус 4 с тисков

Вынимаем из верхнего корпуса 7 поршень 6 с уплотнительными кольцами 5

Примечание: подведите к крышке клапана сжатый воздух и выньте поршень

Промываем детали клапана в дизельном топливе и обдуваем сжатым воздухом

Сборка ускорительного клапана

Устанавливаем нижний корпус 4 в тиски

Устанавливаем в корпус 4 направляющий колпачок 12, пружину 11, корпус 9, кольцо 8, колпачок 10, клапан 13, упорное кольцо 14

Устанавливаем в корпус 7 в сборе с поршнем 6

Вкручиваем болты 2 крепления корпуса 7 крышки к корпусу 4 с пружинными шайбами 3

Снимаем клапан с тисков

Проводим испытание ускорительного клапана на работоспособность и герметичность

Порядок испытаний:

— подключаем прибор по схеме, изображенной на рисунке

• — открываем кран 7. Краном 2 точного регулирования устанавливаем на манометре 3 давление 736 кПа (7,5 кгс/см ²).

Утечки воздуха из выпускного окна 8 прибора 4 и через включенный кран 7 быть не должно. Закрываем кран 2 точного регулирования

• — открываем кран 1. Утечки воздуха из выпускного окна 8 прибор 4 и через включенный кран 7 быть не должно. Закрываем кран 7
• — трижды быстро открываем и закрываем кран 2 точного регулирования. При этом на манометре 5 давление должно измениться от 0 до 736 кПа (7,5 кгс/см ²) и обратно
• — медленно повышайте давление на манометре 3 краном 2 точного регулирования. При достижении на манометре 3 давления 29,4-44,1 кПа (0,3-0,45 кгс/см ²) манометр 5 должен начать показывать давление
• — повышаем давление на манометре 3 до 736 кПа (7,5 кгс/см ²). При этом на манометре 5 синхронно должно повышаться давление. При давлении на манометре 3, равном 647-687 кПа (6,6-7,0 кгс/см ²), давление на манометре 5 должно стать равным 716,1 кПа (7,3 кгс/см ²)
• — краном 2 точного регулирования медленно снижаем давление на манометре 3 до 0, на манометре 5 синхронно должно падать давление до 0

Ступенчатость изменения давления при всех испытаниях не должна превышать 19,6 кПа (0,2 кгс/см ²)

При испытаниях утечки воздуха из приборов 4 не должно быть при любом давлении на выводе S.
