Тормозная система полуприцепа: Тормозная система полуприцепа |

Содержание

схема воздушной системы тормоза без абс и с ним

Современные грузовые тягачи в составе с полуприцепами оборудованы пневматичес-кой тормозной системой, работа которой основана на энергии сжатого воздуха, циркулирующего внутри отдельных деталей. Этой системе владельцы уделяют особое внимание при прохождении ТО. Тормозная пневмосистема на полуприцеп – неотъемлемая его составляющая. Рассмотрим особенности ее работы.

Содержание

Описание тормозной пневмосистемы полуприцепа
Составляющие
Контуры
Компоненты ABS
Принцип действия тормозной пневмосистемы
Торможение
Стояночная система
Вспомогательная система
Экстренная (автоматическая) остановка

Описание тормозной пневмосистемы полуприцепа

Пневматический привод представляет собой детали, которые находятся между тормозом и системой управления, регулирующей работу.

Тормозная пневмосистема на полуприцеп

Состоит из таких частей:

энергетические элементы, подающие питание на тормоз;
блок управления;
тормоз.

Чтобы тормоза прицепного средства согласовывались с тормозами тягача, устанавливается воздушная система полуприцепов. Она обеспечивает распределение сжатого воздуха между элементами для торможения, растормаживания и аварийного затормаживания. Это указано и в схеме тормозов полуприцепа Шмитц.

Огромное множество воздухораспределителей имеют одинаковое устройство: несколько поршней и клапанов.

Составляющие

Функционирование происходит по принципу: компоненты энергопривода (пневмоцилиндры, энергоаккумуляторы, камеры) подпитываются воздушным давлением следующим образом:

Компрессор накачивает необходимое количество воздуха.
Четырехконтурный кран распределяет очередность наполнения (сначала – контур рабочей системы, потом – стояночной).
Торможение при срабатывании модулятора ABS.

Схема пневмосистемы полуприцепа от отечественных и зарубежных производителей грузовых средств подробно описывает и показывает все составляющие, в которых при желании возможно разобраться.

Контуры

Пневмопривод для обеспечения безопасности разделяется на несколько контуров:

Питающий. Он подготавливает воздух для системы.
Компрессор. Это насос, который накачивает воздух в питающий контур и регулирует давление вначале.
Регулятор давления. Он иногда устанавливается на компрессоре. Регулятор поддерживает показатели плотности воздуха в допустимых рамках, чтобы от высокого давления не лопнули шланги и ресивер. По ГОСТу норма 6,5 – 8 атмосфер. Когда давление достигает 8 атмосфер, срабатывает разгрузочное устройство и выпускает воздух в цилиндры.
Осушитель. Подготавливает воздух, удаляя воду и примеси. Современные осушители обычно выполняют роль фильтра и регулировки одновременно, поэтому отдельного контура регулятора давления нет.
Предохранители. Смешивают воздух со спецсредством, которое защищает жидкость от замерзания.
Ресивер для хранения запасов воздуха.
Защитный клапан четырехконтурный, двойной или одинарный. В случае повреждения одного клапана поршень перекрывает подачу воздуха, и работает другой контур.

Обратите внимание! Нередкой причиной сбоев становятся повреждение колодок и барабанов, подвергающихся наибольшей нагрузке.

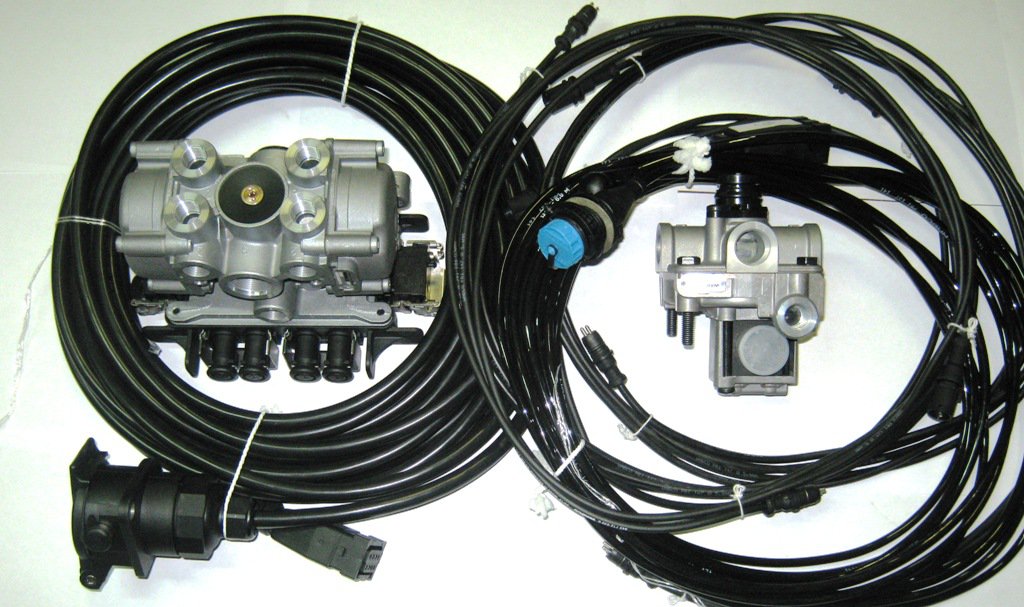

Компоненты ABS

Тормозная система полуприцепа без АБС не очень востребована. Чтобы обеспечить максимальную силу торможения, применяется антиблокировочная система авс.

Ее компоненты устанавливаются между тягачом и полуприцепом.

К компонентам АБС относятся:

измеритель;
блок управления;
электрические и магнитные клапаны abs;
соединительная вилка;
горящие лампы, сообщающие о наличии ошибок в системе.

Принцип действия.

Подключение проводов осуществляется следующими этапами:

Провод управления «А» – желтый. По нему проходит управляющий сигнал в тормозной кран полуприцепа.
Провод «В» – красный. Энергия сжатого воздуха передается в тормозной механизм.

Отсоединение выполняется в обратном порядке.

Важно! Подключение, отсоединение кабелей АБС желательно проводить в сервисном центре, где в случае необходимости специалисты смогут сделать диагностику, заменить или отремонтировать модулятор, кран, клапаны.

Принцип действия тормозной пневмосистемы

В основу заложен принцип использования энергии сжатого воздуха, нагнетаемый процессором и сохраняемый в емкостях. Если описывать просто, то воздух из емкостей передается в компрессор.

Зажимая педаль тормоза, сила передается на кран, создающий давление в тормозных камерах, задействующиеся рычагом тормозного устройства. Когда водитель отпускает педаль, рычаг слабеет, и процесс останавливается.

Современные тягачи оборудованы системой Wabco, Knorr-Bremse, Haldex. Wabco зарекомендовала себя надежной и эффективной системой благодаря АБС. Двухосные полуприцепы снабжены антиблокировкой 2S/2M, трехосные – 4S/3M. Независимо от модели и предназначения, энергоаккумулятор полуприцепа установлен в каждом. Компания Wabco выпускает диагностические приборы и программное обеспечение, которые позволяют обнаружить дефекты и произвести тестирование.

Торможение

За остановку отвечает нижняя секция. Суть процесса сводится к следующему: воздух, проникший в камеры, давит на диафрагму, сжимающую внутреннюю пружину. Затем давление идет на толкатель и на разжимной кулачок.

Валик кулачка поворачивается и разводит тормозные колодки в стороны, что заставляет автомобиль останавливаться. Приведя педаль в первоначальное положение, пружины возвращаются на свои места, а остаток давления сбрасывается.

Стояночная система

Стояночный тормоз, он же ручник, – неотъемлемая часть управления. Эта система удерживает автомобиль на месте даже под уклоном. Чтобы сбросить давление в пружинном энергоаккумуляторе (ЭА) цилиндра, водитель обязан зафиксировать ручной тормоз в определенном положении. ЭА дает напряжение на систему, чтобы колодки плотно прижались к барабану.

Благодаря такому процессу возможна остановка грузовика, даже если воздушное давление в пневмосистеме отсутствует, что гарантирует безопасное управление тягачом. Если произошло повреждение крана, следует его заменить как можно скорее. Учитывая конструкцию и число выходов, существует два типа кранов: по строению – с поворотной ручкой или отклоняемой.

В механизме крана для грузового транспортного средства предусмотрено четыре выхода. Ручка крана, выжатая до конца, позволяет воздушному давлению свободно передвигаться от части ресивера в энергоаккумулятор, вследствие чего происходит растормаживание автопоезда.

Перевод ручки в противоположное положение заставляет клапан направить воздушный поток в другую часть так, чтобы закрыть ему доступ от ресивера. Как результат, энергия воздуха сокращается, пружины растягиваются, и происходит затормаживание.

Вспомогательная система

Вспомогательная система.

В случае отказа рабочих тормозных контуров автопоезд может затормозить с помощью пружинных энергетических аккумуляторов цилиндров. Сила упругости сжимает их для приостановки.

Давление частично сбрасывается до нужной отметки. Например, КамАЗ устанавливают сразу четыре механизма, имеющих общую конструкцию, но работающих изолировано друг от друга: основная или рабочая, запасная, стояночная и вспомогательная.

Если из строя вышла одна или две системы, водитель способен остановить многотонный грузовик в любых условиях.

Экстренная (автоматическая) остановка

Обрыв силы воздуха ведет к его паданию. В итоге тормозной кран сбрасывается для экстренной остановки. В это время двухпозиционный клапан закрывает проходное сечение, заставляя резко падать давление, и через две секунды срабатывает кран тормоза на прицепе.

Аварийная система (сигнализация световая и звуковая) контролирует и сообщает о работе тормозных механизмов. В случае резкого падения давления на панели сообщается о проблеме, что позволит вовремя среагировать.

Как видно, схема тормозной системы полуприцепов – достаточно сложный механизм. Важно проверять, нет ли утечки воздуха и каких-либо повреждений трубок либо проводки.

Поэтому знать особенности работы и составляющие узлы крайне важно для безопасной эксплуатации. Это поможет мгновенно и правильно среагировать в экстренных ситуациях, чтобы спасти жизнь свою и других людей. Хотелось бы также упомянуть полуприцеп Schwarzmuller, покупателей привлекают технические характеристики этого агрегата, а также, легкость обслуживания.

Детальная информация видна на видео:
