Система питания двигателя, ЯМЗ-238Л, ЯМЗ-238Б, ЯМЗ-238ФМ

Топливоподающая аппаратура двигателя — разделенного типа; она состоит из топливного насоса высокого давления со всережимным регулятором частоты вращения и встроенным корректором для корректирования подачи топлива, топливоподкачивающим насосом и муфтой опережения впрыска, форсунок, фильтров грубой и тонкой очистки топлива, топливопроводов низкого и высокого давления (рис. 19).

Из бака через фильтр грубой очистки топливо засасывается топливоподкачивающим насосом и подается в фильтр тонкой очистки и далее к топливному насосу высокого давления. Топливный насос в соответствии с порядком работы цилиндров подает топливо по топливопроводам высокого давления к форсункам, которые распыливают его в цилиндрах двигателя. Через перепускной клапан в топливном насосе и жиклер в фильтре тонкой очистки излишки топлива, а вместе с ними и попавший в систему воздух отводятся по топливопроводу в топливный бак. Просочившееся через форсунки топливо отводится по сливному трубопроводу в бак.

Система питания двигателя ЯМЗ-238Л (рис.20) дополнительно включает в себя прокачивающий насос с электроприводом, расположенный на основном топливном баке, и дополнительный топливный бак, используемый для пуска двигателя.

Рис. 19. Схема системы питания:

А-всасывающая магистраль, В — низкое давление; С-слив излишков топлива в бак. 1 — фильтр тонкой очистки топлива; 2-форсунка; 3-фильтр грубой очистки топлива, 4-топливный бак; 5-топливоподкачивающийнасос; 6-топливный насос высокого давления

На топливоподкачивающем насосе двигателя ЯМЗ-238Л отсутствует топливопрокачивающий насос. На линии нагнетания установлен демпфер для сглаживания импульсов давления с отводом просочившегося топлива в бак.

Рис. 20. Схема системы питания двигателя ЯМЗ-238Л:

1-прокачивающий насос; 2-основной топливный бак, 3 кран переключении топлива; 4-фильтр грубой очистки топлива; 5-регулятор чистоты вращения, 6-форсунки; 7-топливоподкачивающий насос; 8-форсунки. 9, 12-дрвнажные трубопроводы; 10-топливный насос высокого давления, 11 — дополнительный топливный бак

Топливный насос высокого давления ЯМЗ (ТНВД)

Насос расположен в развале двигателя между рядами цилиндров и имеет шестеренчатый привод.

Устройство ТНВД ЯМЗ 238.

Топливный насос высокого давления состоит из секций (отдельных насосных элементов), размещенных в общем корпусе. Число секций равно восьми по числу цилиндров двигателя. Диаметр плунжера топливных насосов двигателей ЯМЗ-238Н, ЯМЗ-238Л и ЯМЗ-238ФМ — 9 мм, двигателей ЯМЗ-238Б иЯМЗ-238Д — 10 мм Ход плунжера 11 мм. Устройство секции высокого давления показано на рис. 21.

В корпусе 14 насоса установлены плунжерные пары, нагнетательные клапаны 10 и штуцеры 7, к которым присоединяются топливопроводы высокого давления. Нагнетательные клапаны прижаты к корпусам 12 пружинами 9. Нагнетательный клапан и его корпус — прецизионная пара, которая может заменяться только комплектно. Для уплотнения между корпусом клапана и штуцером установлена пластмассовая прокладка 11. Втулка 13 плунжера стопорится в определенном положении винтом 5. Втулка и плунжер составляют прецизионную пару.

Плунжер 18 приводится в движение от кулачкового вала 1 через роликовый толкатель 23. Пружина 19 через нижнюю тарелку 20 постоянно прижимает толкатель к кулачку. От проворота толкатель фиксируется сухарем, выступ которого входит в паз на расточках корпуса насоса. В толкатель ввернут регулировочный болт 21, который застопорен контргайкой и служит для регулировки начала подачи топлива.

Для изменения количества подаваемого топлива плунжер во втулке поворачивается поворотной втулкой 17 с зубчатым венцом 4, входящим в зацепление с рейкой 15. Подача топлива каждой секцией насоса регулируется угловым смещением поворотной втулки 17 относительно зубчатого венца при ослабленном стяжном винте.

Работа секции протекает следующим образом. При движении плунжера вниз под действием пружины 19 топливо под небольшим давлением, создаваемым топливоподкачивающим насосом, поступает через продольный канал в корпусе в надплунжерное пространство. При обратном движении плунжера топливо перепускается в топливоподводящий канал до тех пор, пока торцевая кромка плунжера не перекроет окна гильзы.

Рис. 21. Секция топливного насоса высокого давления:

1-кулачковый вал; 2-боковая крышка; 3-верхняя тарелка; 4-зубчатый венец; 5-установоч-ный винт; 6-экран; 7-штуцер; 8-упор клапана; 9-пружина клапана; 10-нагнетательный клапан; 11 — прокладка; 12-корпус клапана; 13-втулка плунжера; 14-кор-пус насоса; 15 — рейка; 16-стопорный винт рейки; 17-поворотная втулка; 18-плунжер; 19-пружина толкателя; 20 — нижняя тарелка, 21 -регулировочный болт; 22-штуцер подвода масла; 23-толкатель с роликом; 24-опора кулачкового вала

При дальнейшем движении плунжера вверх давление в надплунжерном пространстве возрастает. Когда давление достигнет величины, при которой открывается нагнетательный клапан, он приподнимается и топливо поступит по топливопроводу высокого давления к форсунке.

Движущийся плунжер продолжает сжимать топливо. Когда давление достигает такой величины, что превышает усилие, создаваемое пружиной форсунки, игла форсунки поднимается и начинает впрыск топлива в цилиндры двигателя. По мере движения плунжера вверх наступает момент, когда кромка плунжера открывает отверстие во втулке, что вызывает падение давления в топливопроводе. При этом нагнетательный клапан, после погружения своего поперечного отверстия в корпус под действием пружины 9, увеличивает объем в топливопроводе между форсункой и кланом. Этим достигается более четкая отсечка подачи топлива.

Количество подаваемого топлива дозируется изменением момента конца подачи при постоянном ее начале. При перемещении рейки плунжер поворачивается и регулирующая кромка открывает отверстие втулки раньше или позже, вследствие чего изменяется продолжительность подачи, а следовательно, и количество подаваемого топлива. На поверхности плунжера имеется кольцевая канавка, а в стенке втулки плунжера — радиальное отверстие для отвода топлива, просочившегося через зазор в плунжерной паре. Уплотнение между втулкой плунжера и корпусом насоса осуществляется резиновым кольцом. Из полости вокруг втулки плунжера просочившееся топливо отводится в общий канал, проходящий вдоль корпуса насоса, и далее через дренажный трубопровод. Секции смонтированы в корпусе, в нижней части которого помещается кулачковый вал.

Топливный насос высокого давления в сборе с муфтой опережения впрыскивания, регулятором частоты вращения и топливоподкачивающим насосом изображен на рис. 22. Кулачковый вал насоса вращается в роликовых конических подшипниках и промежуточной опоре.

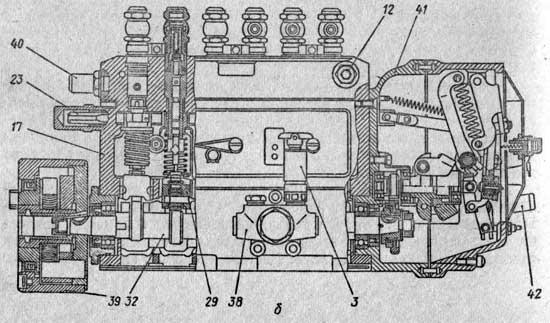

Рис. 22. Топливный насос высокого давления:

А — максимальная частота вращения; Б-минимальная частота вращения; В- рабочее положение скобы; Г-подача выключена; 1-корпус насоса; 2-боковая крышка; 3-рвгулировочная прокладка; 4-муфта опережения; 5-укаэатель; 6-ограничитель мощности; 7-перепускной клапан; 8-пробки для выпуска клапана; 9-регулятор частоты вращения; 10-болт ограничения максимальной частоты вращения; 11 — рычаг управления регулятором; 12-болт ограничения минимальной частоты вращения; 13-корпус буферной пружины, 14-скоба останова; 15-топливоподкачивающий насос

Осевой люфт кулачкового вала в пределах 0,01-0,07 мм регулируется набором прокладок 3. Рейка топливного насоса перемещается в направляющих втулках, запрессованных в корпусе насоса. Выступающий из насоса конец рейки, защищен втулкой, в которую ввернут винт, ограничивающий мощность двигателя на обкаточный период. Винт-ограничитель на обкаточный период проволокой и пломбируется.

В верхней части вдоль корпуса насоса выполнены подводящий и отводящий каналы, соединенные между собой поперечным каналом. Стенки отводящего канала корпуса насоса с диаметром плунжера 10 мм защищены специальным экраном от эрозионного воздействия струи топлива при осечке. Со стороны регулятора подводящий и отводящий каналы закрыты пробками с уплотнительными резиновыми кольцами. Со стороны муфты опережения впрыска к одному из каналов присоединяется подводящий топливопровод, а по другому каналу через перепускной клапан отводится избыточное топливо. Для выпуска воздуха из системы в корпусе имеются два отверстия, закрытые пробками 8 (Рис. 22). Полость корпуса насоса закрыта боковой крышкой 2. бинты крепления боковой крышки пломбируются.

Топливный насос высокого давления двигателей ЯМЗ-238М и ЯМЗ-238НД ЯМЗ-238М

Топливный насос высокого давления двигателей ЯМЗ-238М, -238АМ, -238ГМ, -238ИМ, -238НД ЯМЗ-238М

Регулятор частоты вращения

Двигатель оборудован всережимным механическим регулятором (рис. 23), который, изменяя подачу топлива в зависимости от нагрузки, поддерживает заданную водителем частоту вращения. Регулятор установлен на заднем торце топливного насоса высокого давления.

На конусе кулачкового вала установлена ведущая шестерня 7. Вращение от вала насоса на ведущую шестерню передается через резиновые сухари 8. Ведомая шестерня выполнена как одно целое с валиком 9 державки грузов и установлена на двух шарикоподшипниках в стакан 10.

Муфта с упорной пятой в сборе одним концом опирается через двадцать семь шариков на направляющую поверхность державки, а за второй конец подвешена на серьге, закрепленной на силовом рычаге 27 (рис. 236) или на рычаге 33 корректора, закрепленном на втулке 31 силового рычага. Пята регулятора связана общей осью (рис. 236) (у регулятора без оборотного корректора) или через узел обратного корректора (рис. 23а) с рычагом 1 рейки и через тягу 15 — с рейкой 13 топливного насоса. К верхней части рычага рейки присоединена пружина 14 рычага рейки, а в нижнюю часть запрессован палец, который входит в паз кулисы 2.

Рис. 23. Регулятор частоты вращения:

а — с прямым и обратным корректорами; б — с прямым корректором; 1-рычаг рейки; 2-кулиса; 3-пета; 4-муфта; 5-грузы; 6-двржавка грузов; 7-шестерия; 8 — резиновые сухари; 9-валик;10-стакан; 11-вал рычага; 12-рычаг; 13-рейка; 14 пружина рычага; 15 тяга; 16-боят ограничения максимальной частоты вращения; 17-пружина регулятора; 18-рычаг управления; 19-болт ограничения минимальной частоты вращения; 20-двуплечий рычаг; 21 — крышка смотрового люка; 22-еиит двуплечего рычага; 23-регулировочный болт; 24-буферная пружина; 25-корпус буферной пружины; 26-пружина корректора; 27 — силовой рычаг; 28-пружина корректора; 29-пробка; 30-упор; 31-упор; 32-скоба; 33-рмчаг корректора; 34-винт подрегулировки мощности; 35-корректор;

Вал 11 рычага регулятора жестко связан с рычагом 18 управления и рычагом 12 пружины. За рычаг 20 зацеплена пружина 17 регулятора, усилие которой передается с двуплечего рычага на силовой рычаг через регулировочный винт 22. На силовом рычаге имеется регулировочный болт 23, который упирается в вал рычага регулятора. В нижней части силового рычага находится корректирующее устройство, предназначенное для повышения тяговых качеств двигателя и снижения дымности отработавших газов.

Регуляторы частоты вращения Двигателей ЯМЗ-238Н оснащены прямым корректором. Регулятор двигателя ЯМЗ-238Л оборудован двумя корректорами — прямым и обратным. Корректирующее устройство состоит из втулки 31 (рис. 23а), упора 30, пружины 28, пробки 29, кулисы 26 и регулировочных шайб, или прямого корректора с пружиной.

Регулятор частоты вращения двигателей ЯМЗ-238Б и ЯМЗ-238Д оснащаются корректором подачи топлива по наддуву, который обеспечивает оптимальную величину подачи топлива в зависимости от давления воздуха, подаваемого турбокомпрессором в цилиндры двигателя.

Рис. 24. Корректор подачи топлива по наддуву:

1-гильза упора; 2-упор; 4-пружина поршня; 5-корпус мембраны; 6-крышка корпуса мембраны; 7-контргайка штока мембраны; 8-шток мембраны; 9-корпус пружины корректора; 10-пружина корректора; 11 — золотник; 12-поршвнь; 13-крышка корректора; 14-рычаг корректора; 15-штуцер для подвода масла; 16-корпус корректора; 17-ось рейхи; 18-ось рычага; 19-рычаг; 20-проставка; а — отверстие для подвода воздуха из спускного коллектора

На регуляторы с корректором по наддуву обратный корректор не устанавливается. Корректор по наддуву закреплен сверху на корпусе регулятора.

Устройство корректора по наддуву показано на рис. 24.

Подача топлива полностью выключается механизмом останова, состоящим из кулисы 2 (рис. 23), скобы 32 и возвратной пружины, расположенной снаружи регулятора под крышкой. Кулиса со скобой останова соединяется пружиной, расположенной внутри кулисы и предохраняющей механизм регулятора от чрезмерных усилий при включении подачи топлива. Во время работы двигателя кулиса прижата усилием возвратной пружины к регулировочному винту 34.

Сзади крышка регулятора закрыта крышкой 21 смотрового люка с буферным устройством, состоящим из корпуса 25, пружины 24 и контргайки.

Основные регулировки, предусмотренные конструкцией регулятора

1. Минимальная частота вращения холостого хода регулируется болтом 19 и корпусом буферной пружины 25.

2. Максимальная частота вращения холостого хода (начала выброса рейки) регулируется болтом 16 ограничения максимальной частоты вращения.

3. Номинальная мощность (подача) регулируется болтом 23.

4. Подрегулировка мощности производится винтом 34.

5. Предварительное натяжение пружины (разность оборотов конца и начала выброса рейки) регулируется винтом 22.

6. Подача топлива при 500 об/мин регулируется шайбами между упором 30 и втулкой 31 корректора.

7. Предварительное натяжение пружины обратного корректора (обороты начала срабатывания корректора) регулируется шайбами, между пружиной 28 и пробкой 29 корректора.

Муфта опережения впрыскивания

Муфта опережения впрыскивания (рис. 25) предназначена для изменения момента начала подачи топлива в зависимости от частоты вращения коленчатого вала двигателя.

Рис. 25. Муфта опережения впрыскивания:

1 — ведомая полумуфта; 2-ось груза; 3 — уплотнительное кольцо; 4-пружина; 5-вадущая полумуфта; 6-винт; 7-втулка ведущей муфты; 8-сальник; 9-гайка крапления муфты; 10-сальник; 11-корпус; 12-груз; 13-пружинная шайба; 14-шпонка; 15-кулачкоаый вал топливного насоса высокого давления; 16-проставка

Муфта крепится на конической поверхности переднего конца кулачкового вала насоса при помощи шпонки и кольцевой гайки.

Топливоподкачивающий насос

Топливоподкачивающий насос (рис. 26) — поршневого типа. Насос крепится тремя ботами с левой стороны на корпусе топливного насоса высокого давления и приводится в действие от эксцентрика кулачкового вала через роликовый толкатель.

В корпусе 2 насоса размещены поршень 2, пружина 3 поршня, упирающаяся с одной стороны в поршень, а с другой — в пробку 5, всасывающий 26 и нагнетательный 13 клапаны, прижимаемые к седлам 27 пружинами 14.

Полость корпуса насоса, в которой перемещается поршень, соединена каналами с полостями над всасывающим и под нагнетательным клапанами. Привод поршня осуществляете толкателем 8 через шток 7. Ролик толкателя вращается на плавающей оси 11 застопоренной двумя сухарями 10 от продольного перемещения.

Рис. 26. Топливоподкачивающий насос:

1 — корпус; 2-поршень; 3-пружинапоршня; 4-уллотнительное кольцо; 5, 16-пробки; 6-втулка штока; 7-шток толкателя; 8-толкатель; 9-стопорное кольцо толкателя; 10-сухарь толкателя; 11-ось ролика; 12-ролик, 13-нагнетательный клапан; 14-пружина клапана; 15-уплотнительныв шайбы; 17-корпус цилиндра; 18-цилиндр; 19-поршень; 20-шток; 21 — рукоятка; 22-эащитный колпачок; 23,24,25-уплотнительмыв кольца; 26-вса-сывакнций клапан; 27-седло клапана

Одновременно сухари толкателя, перемещаясь в пазах корпуса 1, предохраняют толкатель от разворота. Шток 7 перемещается в направляющей втулке 6, которая ввернута в корпус насоса на специальном клее. Шток и втулка представляют собой прецизионную пару.

Для нагнетания топлива при неработающем двигателе насос оборудуется топливопрокачивающим насосом. Этот насос используется для удаления воздуха из топливной системы перед пуском двигателя, а также для заполнения топливом всей магистрали при техническом уходе за топливной аппаратурой. На двигателе ЯМЗ-238Л топливопрокачивающий насос отсутствует; на его месте устанавливается демпферное устройство.

Форсунка

Форсунка (рис. 27) — закрытого типа, с многодырчатым распылителем и гидравлически управляемой запорной иглой. Все детали форсунки собраны в корпусе 1. К нижнему торцу корпуса форсунки гайкой 2 присоединяется корпус распылителя 3, внутри которого находится запорная игла 4. Игла и корпус распылителя составляют прецизионную пару. Распылитель имеет четыре распыливающие отверстия и фиксируется относительно корпуса двумя штифтами 6.

В отличив от безнаддувных моделей на указанные в настоящей инструкции двигателя устанавливаются форсунки модели «261-02».

Штанга 7 своим нижним концом упирается в хвостовик иглы распылителя. Сверху на штангу напрессована тарелка 8, в которую упирается пружина 9 форсунки. Усилие предварительной затяжки пружины регулируется винтом 10, ввернутым в гайку пружины 11, с контргайкой 12.

Рис. 27. Форсунка:

1 — корпус форсунки; 2-гайка распылителя; 3-корпус распылителя; 4-игла распылителя, 5-шайба; 6-штифт; 7-штамга; 8-тарелка пружины. 9-пружииа; 10-регулировочный винт; 11 г пика пружины, 12-контргайка, 13-колгти, 14 шайба колпака форсунки; 15-штуцер; 15-фильтр; 17 — уплотнитель штуцера

На гайку пружины навернут колпак 13 с уплотнительной шайбой 14. Топливо к форсунке подводится через штуцер 15, в который установлен сетчатый фильтр 16. Топливо, просочившееся через зазор между иглой и корпусом распылителя, отводится из форсунки через дренажную трубку. Форсунка устанавливается в латунный стакан головки цилиндров. Под торец гайки распылителя подкладывается медная гофрированная шайба 5 для уплотнения от прорыва газов.

Форсунка крепится скобой, лапки которой опираются на буртик колпака форсунки. Штуцер форсунки в пазу головки цилиндров уплотняется резиновым уплотнителем 17.

Фильтр грубой очистки топлива

Фильтр грубой очистки топлива (рис. 28) состоит из крышки 5, колпака 7 и фильтрующего элемента 8. Колпак и крышка соединяются четырьмя болтами 2. Уплотнение между ними обеспечивается резиновой прокладкой 6. На колпаке имеется сливная пробка 9 с прокладкой 10. Фильтрующим элементом является ворсистый хлопковый шнур, навитый на сетчатый каркас.

Рис. 28. Фильтр грубой очистки топлива:

1-пружинная шайба; 2-вопт; 3-прокладча пробки; 4-пробка; 5-крышка; 6-прокладка колпака; 7-колпак; 8-фильтруккций элемент; 9-сливная пробка; 10-прокладка сливной пробки

Фильтрующий элемент плотно зажимается по торцам между крышкой и дном колпака. Отверстие в крышке, закрытое пробкой 4 с прокладкой 3, служит для заполнения фильтра топливом.

Фильтр тонкой очистки топлива

Фильтр тонкой очистки топлива (рис. 29} состоит из колпака 5 с приваренным к нему стержнем 6, крышки 8 и фильтрующего элемента 4. Снизу в стержень ввернута сливная пробка 1 с прокладкой 2. Уплотнение между колпаком и крышкой обеспечивается паронитовой прокладкой 7. Колпак с крышкой соединен болтом 12, под головку которого поставлена уплотнительная шайба 13.

Сменный фильтрующий элемент пружиной 3 прижимается к крышке. С торцовых поверхностей фильтрующий элемент уплотнен прокладками.

Рис.29. Фильтр тонкой очистки топлива:

1 — сливная пробка; 2 — прокладка сливной пробки; 3 — пружина; 4 — фильтрующий элемент; 5 — колпак; 6 — стержень; 7 — прокладка колпака; 8 — крышка; 9 — пробка; 10 — прокладка жиклера; 11 — жиклер; 12 — Зонт; 13 — прокладка; 14 — прокладка фильтрующего элемента; 15 — клапан жиклер.

В крышку ввернут жиклер 11, который уплотняется .прокладкой 10. Через жиклер сливается часть топлива вместе с воздухом, попавшим в систему низкого давления. На двигателях, оборудованных электрофакельным устройством, вместо жиклера в фильтр установлен клапан-жиклер 15. При малом давлении в системе, что может наблюдаться при пуске двигателя, слива топлива не происходит, и питание ЭФУ топливом улучшается.

Топливопроводы

Для подвода топлива к насосу и форсункам, а также для отвода его излишков на двигателе имеется система топливопроводов низкого и высокого давления.

Топливопроводы низкого давления присоединяются пустотелыми болтами или накидными гайками через наконечники, закрепленные на концах топливопроводов. Контактные поверхности уплотняются медными шайбами толщиной 1,5 мм. Топливопроводы высокого давлений имеют одинаковую длину для всех цилиндров двигателя. Концы топливопроводов высажены в форме конуса и прижаты накидными гайками к штуцерам топливного насоса и форсунок. Во избежание поломок топливопроводов от вибрации они должны быть закреплены при помощи специальных скоб.

ТНВД ЯМЗ-238: устройство и регулировка

Конструкция системы подачи топлива

Конструкция системы обеспечения силового агрегата топливом состоит из следующих элементов:

  • ТНВД;
  • корректор смесеобразования;
  • трубки высокого давления;
  • магистральные топливопроводы;
  • регулятор частоты вращения;
  • фильтровальные элементы;
  • насос подкачки топлива;
  • форсунки.

Топливный насос ЯМЗ-238
Кратко опишем принцип функционирования системы топливоподачи. Насос подкачки топлива обеспечивает его подачу к ТНВД через фильтры грубой и тонкой очистки. В соответствии с режимом работы силового агрегата, ТНВД через форсунки осуществляет впрыск рабочей смеси в цилиндры двигателя. Схема топливной системы устроена таким образом, что излишки смеси через магистральные трубки поступают обратно в бак.

Принцип работы ТНВД ЯМЗ-238

Насос имеет компактные размеры, располагается в подкапотном пространстве на плоскости силового агрегата, между рядами цилиндров. ТНВД имеет восемь секций (по одной на каждый цилиндр) и шестеренчатый привод. Насос топливный, в зависимости от мощности мотора, бывает нескольких типов, каждый из которых выделяется своими конструкционными особенностями и способом регулировки.

Принцип функционирования ТНВД не отличается сложностью, но имеет определенные нюансы. Для создания первичного давления в системе предусмотрен насос подкачки топлива, который подает рабочую смесь в камеры ТНВД, при этом плунжер занимает нижнее положение.

Как только плунжер начинает поступательное движение, при достижении определенного положения он открывает нагнетательный клапан для дальнейшей подачи смеси и осуществления ее впрыска. Увеличение давления в топливной камере осуществляется за счет поступательного движения плунжера вверх.

Обязательно почитайте: Как сделать шнек своими руками

При достижении максимального давления игла форсунки поднимается и в цилиндр начинает подаваться рабочая смесь. Как только плунжер достигнет конечное верхнее положение, давление рабочей смеси в нагнетательном контуре резко начнет снижаться. В результате этого игла форсунки займет свое начальное положение и впрыск топлива прекратится.

Одной из самых распространенных неисправностей ТНВД является изношенный сальник. В этом случае ремонт не составляет трудностей и его можно выполнить самостоятельно. В сети Интернет можно найти видео с подробным описанием рабочего процесса.

Схема топливного насоса

Последовательность монтажа топливного насоса высокого давления МАЗ

Сделать установку ТНВД двигателей ЯМЗ можно самостоятельно. Сначала необходимо поставить ведомую полумуфту, надежно зафиксировав деталь. Далее устанавливают фланец. Проверяют, чтобы выступ был обязательно слева.

Привод ТНВД ЯМЗ устанавливают на мотор с демпферной муфтой. Закрепляют соединение болтами, откорректировав плоскостность полос. На цилиндры мотора насос ставят вертикально.

Соблюдают момент фиксации болтов не более 4 Н*м. Вкручивают крепеж равномерно, чтобы избежать завала насоса.

Регулировка ТНВД ЯМЗ-238

От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс. Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования.

Зачастую ТНВД описываемой марки регулируется на таких стендах:

  1. НЦ-108 (ЧССР).
  2. Стар-12.
  3. Минор-8.

Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем.

На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.

Как установить топливную аппаратуру на двигатель ямз 238

УСТАНОВКА ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ И ЕГО ПРИВОДА НА двигатели ЯМЗ-236М2, ЯМЗ-238М2

1. Установить ведомую полумуфту 13 на муфту 2 (рис. 15) опережения впрыскивания и закрепить ее четырьмя болтами.

2. Повернуть муфту 2 опережения впрыскивания так, чтобы бобышки ведомой полумуфты установились в горизонтальном положении, а метка на торце муфты находилась в зоне указателя 6, закрепленного на корпусе топливного насоса высокого давления.

3. Установить фланец 1 1 полумуфты в сборе с ведущей полумуфтой 5 и двумя пакетами пластин 3 и 8 на вал привода топливного насоса высокого давления, при атом выступ «а» на фланце должен находиться с левой стороны, если смотреть на привод со стороны вентилятора (обеспечить проворотом коленчатого вала).

Последствия неправильной регулировки

Все этапы работы по регулировке угла впрыска надо делать только в том случае, если мастер имеет достаточный уровень компетенции. Также должны быть в наличии необходимые инструменты и они должны быть в порядке. В противном случае никто не даст гарантии того, что процедура будет выполнена правильно. Некорректно проведенная операция может стать причиной серьезных неисправностей у будущем.

Любой сложный ремонт большегруза без соответствующей компетенции может не только не решить проблему, но и привести к необратимым изменениям.

Убедитесь, что нет раннего или позднего зажигания. В первом случае водитель сталкивается с повышенной жесткостью работы двигателя, неприятным звоном, появлением белого дыма. Пугающие признаки, их устранение заключается в правильной регулировке зажигания.

Делать это лучше на станции технического обслуживания большегрузов. В противном случае, неправильно проведенная процедура станет испытанием для большегруза и водителя.

Опытные водители интуитивно чувствуют когда требуется корректировка системы зажигания. Даже маститые дальнобойщики не всегда способны самостоятельно выполнить сложную процедуру. Им для этого требуется помощь специализированных центров.

Новичкам в деле вождения большегрузов изначально рекомендуется регулярно проводить технический осмотр транспортного средства. Механики подскажут когда требуется регулировка зажигания, своевременно выявят другие серьезные проблемы с транспортным средством. Повышается срок службы транспортного средства.

Проверка зажигания, остальных элементов выполняется в специализированных центрах. Но аксессуары должны быть у любого водителя. Они серьезно помогут на дороге или при появлении проблем.

Источник
