Автомобильный топливный фильтр с отстойником
Поступление горючей смеси внутрь двигателя обеспечивается специальной системой подачи топлива. Указанная система очень чувствительна к воздействию абразивных частиц пыли и других загрязнений. Очистить горючее от вредных примесей позволяет топливный фильтр с отстойником.
Содержание
- 1 Назначение устройства, принцип работы
- 2 Особенности обслуживания
- 3 Заключение
Назначение устройства, принцип работы

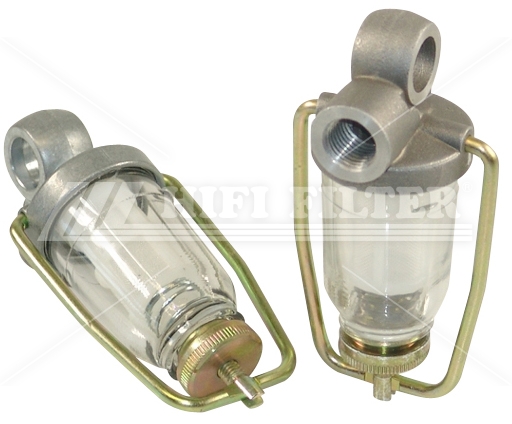

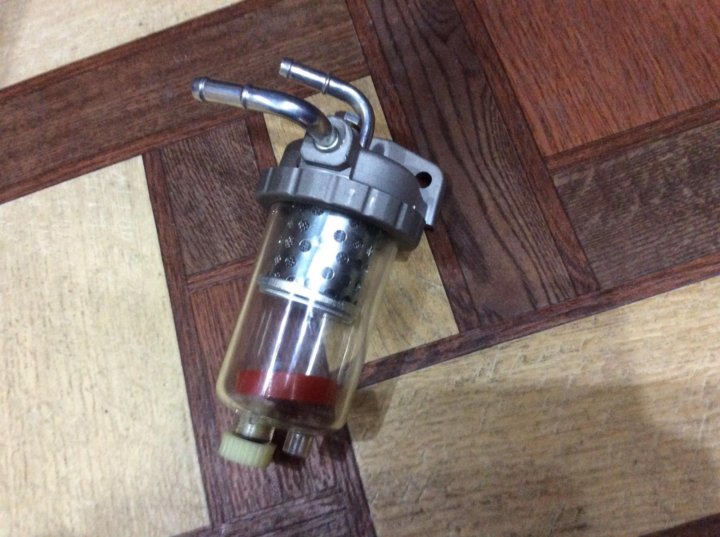

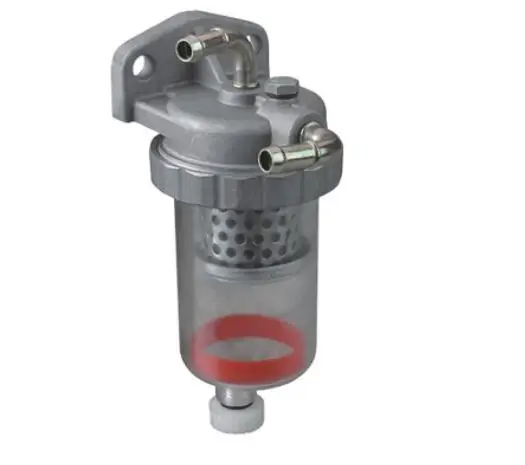

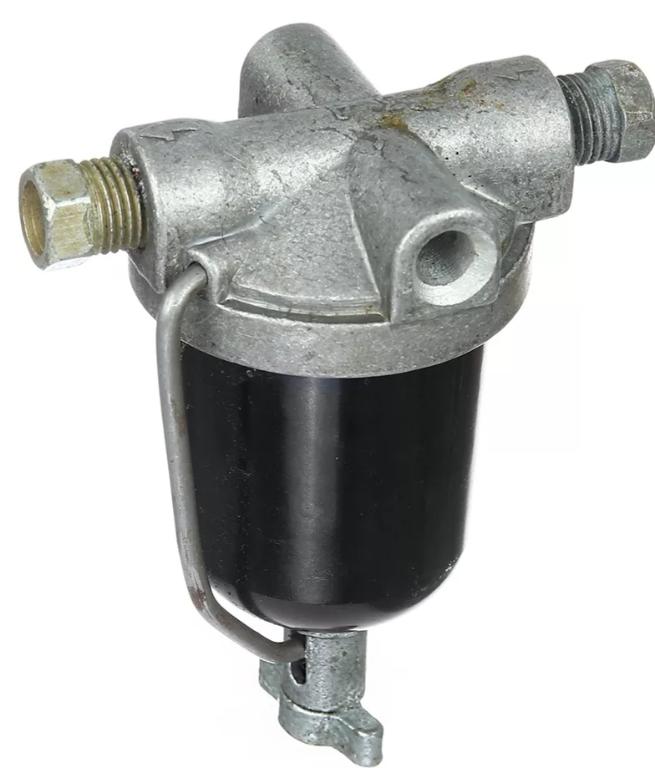

Фильтрующий агрегат с отстойником
Горючее, поступающее внутрь двигателя не должно иметь вредные примеси и воду. Наличие примесей приводит к засорению системы, а вода способствует процессу коррозии. В зимнее время, вода может кристаллизоваться и перекрыть подачу горючего. Многие автолюбители считают, что для очистки топливной смеси достаточно фильтрующей сеточки, установленной в бензобаке. Это заблуждение. Указанная сеточка не обеспечивает должную степень очистки горючего и не отфильтровывает воду.
С помощью топливного фильтра с отстойником выполняется предварительная очистка горючей смеси, удаляются частицы крупностью больше 0,5 мм.
Через отверстие, находящееся в крышке устройства горючее попадает в фильтрующий агрегат с отстойником. Далее топливная смесь стекает по успокоителю, при этом происходит снижение скорости потока указанной жидкости. При меньшей скорости движения потока крупные частички вместе с водой спускаются на дно корпуса устройства. Отстоявшееся горючее поступает на фильтрующий элемент, где отфильтровываются более мелкие абразивные частицы вредных примесей. Далее смесь поступает на материал поглощающий влагу, где происходит фильтрация топлива от излишней воды. Затем прошедшее фильтрацию горючее подается в топливную систему.
Слить отстой можно через сливное отверстие. Для этого достаточно открутить сливную пробку, расположенную на корпусе агрегата. Также с ее помощью можно почистить фильтрующее устройство от загрязнений.
Преимуществом указанных фильтров есть наличие материала для удаления излишней влаги.
Это позволяет уберечь элементы топливной системы от вредного воздействия воды, способствует возрастанию эксплуатационного периода автодвигателя.
Из недостатков изделия следует выделить:
- необходимость периодичного обслуживания;
- осажденные механические примеси могут вымываться.
Рекомендуем посмотреть видео, демонстрирующее работу фильтрующего агрегата с отстойником:
Особенности обслуживания
Отверстие для слива
Установка топливного фильтра с отстойником позволяет увеличить ресурс мотора и топливной системы. Его конструктивные особенности позволяют качественно очищать горючее. Прозрачный корпус устройства дает возможность контролировать качество залитого горючего, а также степень засоренности отфильтровывающего элемента. При полной забивке агрегата фильтрации вредными примесями есть возможность очистки устройства. Очистка заключается в освобождении фильтра от слоя отстоя, выполняется она в следующей последовательности:
- Отыщите место установки указанного фильтра.
Обычно устройство размещается возле топливного бака. - Очистите корпус устройства от загрязнений снаружи. Для этого используйте щеточку и ветошь.
- Слейте из элемента для фильтрования отстой. Для этого открутите сливную пробку агрегата. Сливайте смесь, пока из сливного отверстия не потечет чистое топливо.
- Установите сливную пробку на прежнее место и закрутите.
Указанные манипуляции выполняют после 60 часов полной работы мотора.
С периодичностью 960 рабочих часов нужно выполнять промывку фильтрующего устройства. Для этого придерживайтесь следующей последовательности:
- Перекройте кран бака с топливной смесью.
- Удалите из внешней поверхности агрегата различные загрязнения.
- Ослабьте крепежи и снимите корпус агрегата для фильтрации и нажимное кольцо.
- Снимите распределитель.
- Помойте распределитель и фильтрующий элемент, для этих целей используйте солярку, установите указанные элементы системы на место. Затяните фильтрующий элемент ключом до упора.
- Очистите стакан фильтра от загрязнений. Проверьте целостность резиновых уплотнителей.
- Установите фильтрующий агрегат на прежнее место.
- Заполните топливную систему горючим и проверьте, нет ли течей. Обратите внимание на крепежные элементы, важно, чтоб с их помощью не засасывался воздух в систему.
При забитом элементе фильтрации двигатель будет работать с перебоями. Своевременное обслуживание указанного устройства способствует нормальной работе мотора и других элементов системы.
Заключение
К топливу в процессе его производства и транспортировки могут подмешиваться различные примеси, отрицательно влияющие на работу элементов топливной системы и движка. Продлить ресурс мотора позволяет топливный фильтр с отстойником. Указанное устройство очищает топливную смесь от абразивных частиц и воды, способствует нормальной работе силового агрегата.
Автор Сергей ПолищукОпубликовано Рубрики ТопливныеМетки фильтры, топливный фильтр

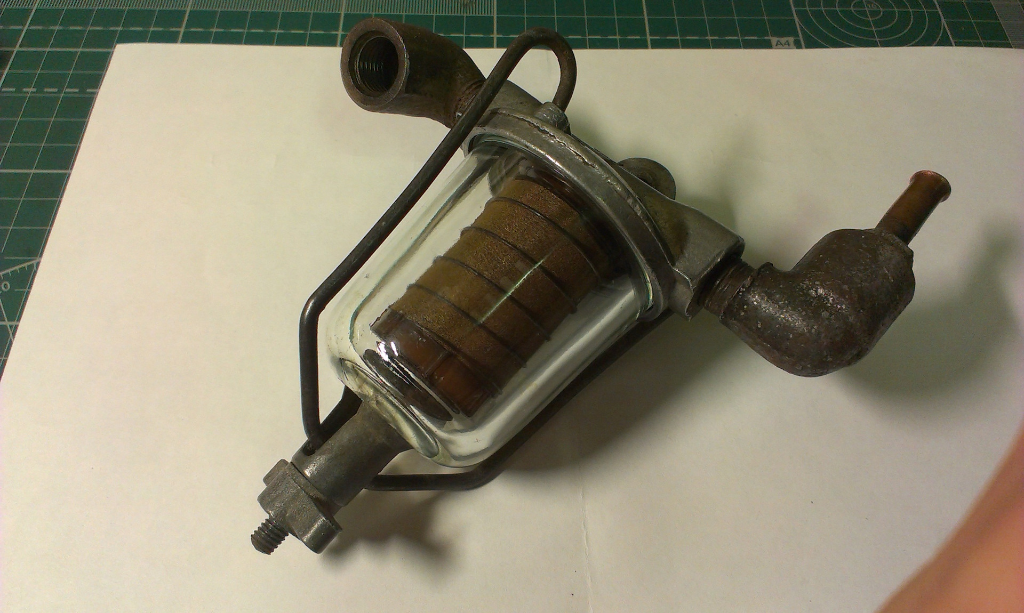

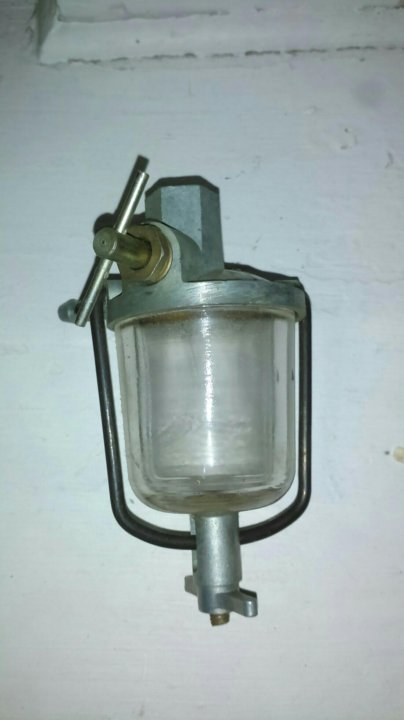

отстойник — извлекаем грязь из бензина
Каждая силовая установка машины вне зависимости от того, на каком горючем авто ездит, работает за счет преобразования той энергии, которая выделяется при сгорании топливно-воздушной смели, в энергию, заставляющую двигаться коленчатый вал.
Подача горючего в цилиндры осуществляется через сложную систему – систему питания. Так как двигатель и сопутствующие узлы и так подвержены чрезмерным нагрузкам, нужно максимально снизить воздействие внешних факторов на совокупность систем. В частности, нужно очищать топливо, то есть убирать из него все соединения, которые могут нанести вред «сердцу» автомобиля. Для этого и нужен фильтр-отстойник.
- Как работает фильтр-отстойник
- Обслуживание фильтра отстойника
- Замена фильтра отстойника
Как работает фильтр-отстойник
Фильтр-отстойник отвечает за предварительную (грубую) очистку горючего от инородных частит размером более 0,5 мм. В крышке фильтра есть отверстие, куда подается топливо. Внутри корпуса устройства – стакана – расположен центральный стержень, внутри которого есть отверстие, через которое отводиться очищенное горючее. В корпусе есть сливное устройство, которое закрывается специальной пробкой.
Кроме того, фильтр-отстойник оснащен такими устройствами, как отражатель и успокоитель. Они формируют с крышкой цельную конструкцию. Успокоитель установлен на дне стакана. Также у фильтра есть сетчатый фильтрующий элемент, расположенный на главном стержне, внутри него залегает материал, поглощающий влагу. Этот элемент фильтра можно снимать. Фильтр-отстойник сконструирован таким образом, чтобы очищать топливо как можно качественнее. Как и у любого элемента, фильтр-отстойник имеет свои недостатки:
— обслуживать такое устройство достаточно сложно;
— сетчатый элемент фильтра плохо очищает топливо;
— осевшие механические примеси вымываются.
Фильтр-отстойник работает следующим образом. Горючее идет в фильтр через отверстие в крышке, которое предназначено именно для подвода топлива. Отражатель предохраняет сетку фильтрующего элемента от попадания к ней неотстоявшегося бензина или дизеля. Далее происходит стекания горючего по конусообразной поверхности успокоителя через отверстие между внешней кромкой успокоителя и внутренней стенкой корпуса (стакана).
Благодаря тому, что поверхность успокоителя конусообразная, топливо стекает равномерно по поверхности стакана. Так как топливный поток теряет скорость, достаточно крупные элементы из горючего оседают на дно стакана. Осевшие механические примеси не вымываются благодаря успокоителю, который, как уже было сказано, установлен на дне корпуса.
Далее горючее идет к сетчатому фильтрующему элементу, который расположен на главном стержне. После этого горючее идет в полость с влагопоглощающим материалом, который находится внутри сетчатого фильтра. После прохождения через оба фильтра в топливе не остается воды и мелких примесей механической природы. Уже чистое горючее поступает в топливную систему через отверстие в главном стержне. Отстой нужно сливать через специальное отверстие в корпусе, которое постоянно закрыто специально сливной пробкой. Ее можно снимать для того, чтобы очищать фильтр. Так как фильтр-отстойник оснащен дополнительным влагопоглощающим материалом, то в топливе не остается влаги, от чего сильно возрастает его качество.
Чем лучше и качественнее фильтр-отстойник будет выполнять свою работу, тем дольше прослужит двигатель.
Обслуживание фильтра отстойника
Прежде, чем переходить к обслуживанию систему, нужно определить, где же расположен фильтр-отстойник. Какой бы ни была марка и модель авто, фильтр-отстойник всегда будет расположен около топливного бака. Чтобы найти его точно, просто нужно идти вдоль топливных патрубков, которые идут от бака. По ним Вы гарантировано обнаружите фильтр.
Обслуживание фильтра-отстойника заключается в регулярном сливе отстоя. Чтобы это сделать, нужно:
1) Тщательно очистить от пыли и грязи наружную поверхности фильтра;
2) Открутить сливную пробку, слить из фильтра отстой (сигналом к тому, что пробку можно закрывать, является выход уже чистого горючего).
Такую процедуру нужно проводить после того, как двигатель проработает полноценные 60 часов. Через каждые же 960 рабочих часов фильтр нужно промывать. Нужно выполнить следующую последовательность действий:
1) Закрыть краник бака с топливом;
2) Очистить внешнюю поверхность фильтра от пыли и грязи;
3) Отвинтить болты, снять корпус и нажимное кольцо;
4) Вывернуть фильтрующий элемент и снять распределитель;
5) Промыть фильтрующий элемент и распределитель в солярке, после чего их можно будет возвращать на место, причем фильтрующий элемент нужно ключом завернуть до упора;
6) Стакан фильтра-отстойника нужно промыть, а после проверки целостности прокладки его можно возвращать на место.
После того, как фильтр будет промыт, топливную систему можно заполнять горючим.
Замена фильтра отстойника
Прежде, чем произвести замену агрегата, нужно выяснить зачем его вообще менять. Если вовремя не поменять фильтр-отстойник, то произойдет закупорка топливных каналов карбюратора, от чего силовая установка будет работать с перебоями. Плюс ко всему, крупные механические примеси, которые задерживаются именно фильтром-отстойником, играют роль абразивов, которые могут навредить некоторым элементам карбюратора.
Если система питания Вашего автомобиля инжекторная, то наличие некоторых примесей в бензине крайне нежелательно. В подобной системе бензин подается в цилиндры в определенной дозе и под определенным давлением. Топливо дозируется форсункой. В ее конструкцию входят прецизионные пары – обработанные с высокой точностью детали, которые взаимодействуют между собой. Абразивные свойства примесей в бензине могут или повредить поверхность этих пар или же приведет к тому, что эти детали заклинит, из-за чего форсунка выходит из строя.
Самой требовательной к чистоте горючего является система питания дизельного движка. Особенна она тем, что прецизионные пары там есть только и во форсунке, и в ТНВД, посему опасные примеси в горючем могут стать причиной выхода из строя как форсунки, так и наноса. Именно поэтому в систему питания входит топливный фильтр и не один.
Для выполнения работ Вам потребуется:
— набор ключей и отверток;
— защитные перчатки;
— емкость, куда будет слито горючее, находящееся в фильтре;
— компрессор или насос.
Фильтр грубой очистки топлива карбюраторной системы производится следующим образом. Сначала нужно убрать сетку, находящуюся на топливной горловине. В случае чрезмерного ее загрязнения, ее нужно помыть в бензине и продуть с помощью сжатого воздуха. Также нужно прочистить сетку на топливозаборнике, но сначала его нужно извлечь из бака. Ту сетку, которая стоит на впускном штуцере карбюратора, можно прочистить только после того, как штуцер будет откручен.
Если в автомобиле стоит инжекторная система питания, то добрать до фильтра грубой очистки можно только через специальный люк, который установлен в баке.
У машин на дизеле фильтр-отстойник нужно отсоединять от системы питания, разбирать, используя ключи, горючее, содержащееся в фильтре, нужно слить в заранее подготовленную емкость, а сам фильтр нужно тщательным образом промыть и продуть. В случае наличия фильтрующего элемента, то подлежит замене.
После того, как Вы замените или промоете топливный фильтр, обязательно проверьте состояние всех крепежных элементов. Сделать все нужно так, чтобы ни в одном месте, где фильтр соединяется с топливной магистралью, не подсасывался воздух или же не протекало само горючее.
Очистка бензина или дизельного топлива крайне важна для обеспечения нормальной и стабильной работы всей системы питания автомобиля. Посему нужно уделять внимание фильтрам, которые делают горючее максимально чистым и безопасным.
Всё про фильтры тонкой и грубой очистки топлива
Топливо, приобретаемое на автозаправках, недостаточно чистое для эффективной деятельности автооборудования.
В нём встречаются различные мельчайшие частички воды, механических загрязнений. При езде в самой системе также появляются продукты, загрязняющие горючее, результаты деятельности всех систем.
Попадание твёрдых частиц, воды в двигатель отрицательно сказывается на его функционировании, долговечности деталей. Потому топливо в машинах проходит 2–4 стадии очищения. Вначале выполняется очистка, так называемая грубая посредством спецфильтров, задерживающих крупные частички загрязнений.
Полезно для лучшей очистки горючего устанавливать также фильтр тонкой очистки топлива, удаляющий мелкие загрязнения, невидимые глазом.
Содержание
- Фильтры грубой очистки
- Конструкция фильтра-отстойника грубой очистки
- Фильтры тонкой очистки: нужны ли?
- Виды фильтров тонкой очистки
- Неразборные
- Разборные
- Фильтр для инжекторных моторов
- Преимущества прозрачного корпуса
- Особенности фильтров дизельных моторов
Фильтры грубой очистки
Фильтр грубой очистки топлива очищает от примесей до 0,1 мм размером.
Выглядит в виде сетки из латуни. В карбюраторных авто несколько сеток: в баке на горловине — крупноячеистый; на топливозаборнике — с более мелкими ячейками, отделяющими средние примеси; во впускном штуцере — мелкоячеистые.
В инжекторных моторах оборудование очистки сетчатого типа встроено в бензонасос, находящийся в баке.
Оборудование для очистки разбирается: латунные сетки можно достать, промыть, затем вставить на место.
Многие дизельные авто, помимо сеток, оборудуются фильтром-отстойником. Фильтр грубой очистки дизельного топлива более эффективно, чем сетки, удаляет крупные частицы грязи именно в дизельных смесях, также помогает предотвратить попадание в мотор воды. Он разборный, есть возможность его промывания для дальнейшего эффективного функционирования.
Конструкция фильтра-отстойника грубой очистки
В составе отстойника корпус с крышкой, сменяемый фильтрующий элемент, располагаемый на втулке с резьбой, вкручивающейся в корпус, прижимая распределитель.
Фильтрующий элемент изготавливается из алюминиевых пластин в 0,15 мм с выступами в 0,05 мм, отверстиями для прохождения топлива. Помещается элемент в стакан, прикрепляемый к корпусу. Между корпусом и стаканом помещают уплотняющую прокладку из паронита. В нижней части корпуса располагают успокоитель.
Горючее попадает в топливный фильтр грубой очистки через отверстия распределителя. Затем стекает вниз в успокоитель, где оседают вода, крупные механические частички. Затем топливо поднимается к сетке фильтрующего элемента, удаляются более мелкие примеси, через топливноотводную трубку горючее выводится дальше.
Фильтры тонкой очистки: нужны ли?
Более мелкие частички, менее 60 мкм, незаметные глазу, но представляют также серьёзную опасность; для очищения горючего от мельчайших загрязнений используются фильтры тонкой очистки.
Многие автолюбители полагаются на защитные «сеточки», расположенные в баке, карбюраторе, бензонасосе. Стандартные сеточки хорошо справляются с задерживанием частиц в 100 мкм.
Полезно производить более глубокое очищение топлива, ведь даже столь мелкие загрязнения опасны для мотора, приводят к поломкам, некачественной работе, недостаточной эффективности агрегата. Ремонт же вышедшего из строя агрегата обойдётся дорого. Советуем поставить дополнительно фильтр-отстойник тонкой очистки, порог задерживаемых засоряющих частичек составляет 15 мкм.
Виды фильтров тонкой очистки
Неразборные
Одноразовые очистительные системы конструируются из ткани, чаще из крепированной бумаги, сложенной спиралью либо звездой, в форме фильтрующей шторы. Спиральная конструкция даёт больше очищающих ресурсов, размер фильтрующего материала увеличивается в 1,8 раз, соответственно, удлиняется продолжительность контакта топлива с фильтрующим оборудованием, повышается степень очищения.
Неразборные системы недорогие, ставить рекомендуется на участке топливопровода перед бензонасосом, где нет давления и меньше вероятность протеканий: они обеспечат очищение подаваемого в насос топливной смеси.
Разборные
Разборные очистительные системы можно промывать, очищать, потому они многоразовые. В их составе —латунный либо керамический сетчатый элемент.
Фильтр для инжекторных моторов
Оборудование в инжекторном двигателе кроме задерживания мелких твёрдых частиц должно суметь выдержать повышенное давление в системе питания. Детали системы впрыска двигателей для безопасности делают с более прочным корпусом.
Здесь давление высокое, а самим форсункам требуется исключительно чистый бензин. Потому детали выполняют стальными либо алюминиевыми, используют сварку, завальцовку, соответственно цена выше.

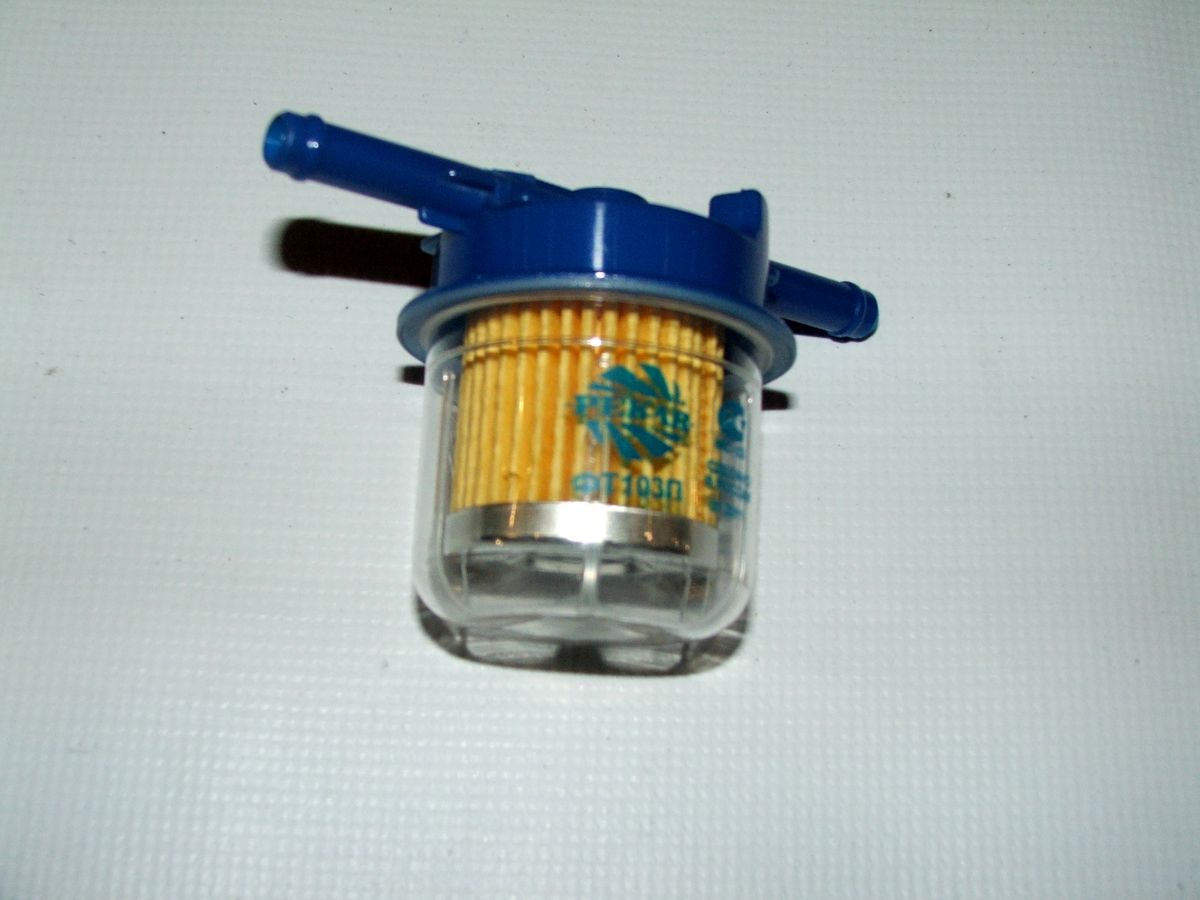

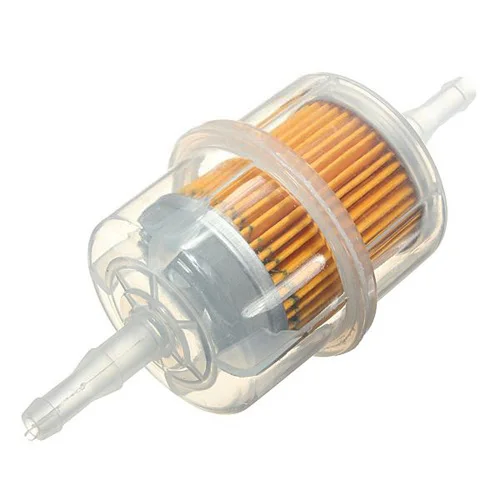

Преимущества прозрачного корпуса
Удобно, когда есть возможность оценить визуально степень загрязнения фильтрующего элемента, неисправности бензонасоса. Тут практичным будет оборудование с прозрачным корпусом, позволяющим видеть уровень заполнения «стакана»бензином, оценивая необходимость чистки/замены элемента.
Фильтр топливный тонкой очистки, исправно функционирующий, наполовину заполняется бензином.
Если в топливе есть пузырьки либо «стакан» при работающем моторе пуст, бензонасос требует ремонта. Полная наполненность «стакана» говорит о его засорении частицами, пора менять.
Особенности фильтров дизельных моторов
Фильтры бензиновых систем не подходят для дизельных моторов. Дизельные не должны допускать попадания в рабочий объём воды. Особенности также определяются тем, что свойства самого топлива зависят от разных температур. При низкой кристаллизуются парафины, возникает опасность блокировки оборудования, поломок в топливной системе.
Потому в фильтрующие системы добавляют подогрев, например, штору изготавливают из проводящей ток бумаги. Некоторые производители дооборудуют конструкцию системами водоотделения, датчиками, регистрирующими присутствие воды. На дизельные авто ставьте именно фильтр тонкой очистки дизельного топлива, варианты бензиновые некачественно будут работать, пропуская парафины, воду, снизится эффективность мотора, участятся поломки.
У автовладельцев часто возникают вопросы, связанные с очистительным оборудованием: в чём особенности разных видов, как они выглядят, где находится то или иное средство очищения горючего, когда его нужно заменять.
Различные виды очищающих топливо конструкций имеют свои особенности, которые нужно учитывать при покупке авто, его обслуживании. Надеемся, наш обзор помог вам найти нужные ответы.
Топливные фильтры автомобиля: виды, характеристики, периодичность замены
Евро-5, говорите? Возможно, качество российского топлива в последние годы и улучшилось, но топливные фильтры автомобилей дилеры по-прежнему рекомендуют менять чаще, чем в Европе. Ведь попадание в дорогую топливную аппаратуру современного двигателя воды, примесей или грязи может стать для неё фатальным. Поговорим о топливных фильтрах — главных защитниках топливной системы машины.
Средний годовой пробег автомобиля в России составляет 17 500 км. При расходе 10 л/100 км за 12 месяцев через топливную систему машины проходит 1750 литров бензина или дизтоплива. А ведь у многих пробеги значительно больше! И всё потребляемое мотором топливо должно быть тщательно отфильтровано — для этого в автомобиле обычно установлен не один, а несколько топливных фильтров.
Типы топливных фильтров
Самую грязную (в прямом смысле) работу выполняет находящийся в баке фильтр грубой очистки топлива, он же фильтр-сетка или фильтр бензонасоса. Обычно он установлен на самом насосе, не давая ему закачать крупные частицы грязи и ржавчины в топливную магистраль. Чем сильнее забивается сетка, тем сложнее бензонасосу прокачивать топливо — очень часто он сгорает из-за грязного фильтра грубой очистки. Поэтому обновлять фильтр-сетку нужно регулярно, а при установке нового насоса эта процедура и вовсе обязательна для сохранения заводской гарантии.
Фильтр-сетка грубой очистки топлива
Основную очистку бензина от грязи выполняет топливный фильтр тонкой очистки, он же фильтр высокого давления. В классическом исполнении он представляет собой отдельный металлический бочонок с фильтровальным элементом внутри, установленный в топливной магистрали: либо под днищем автомобиля, либо в подкапотном пространстве. Бензиновый фильтр тонкой очистки задерживает частицы размером от 10 микрон.

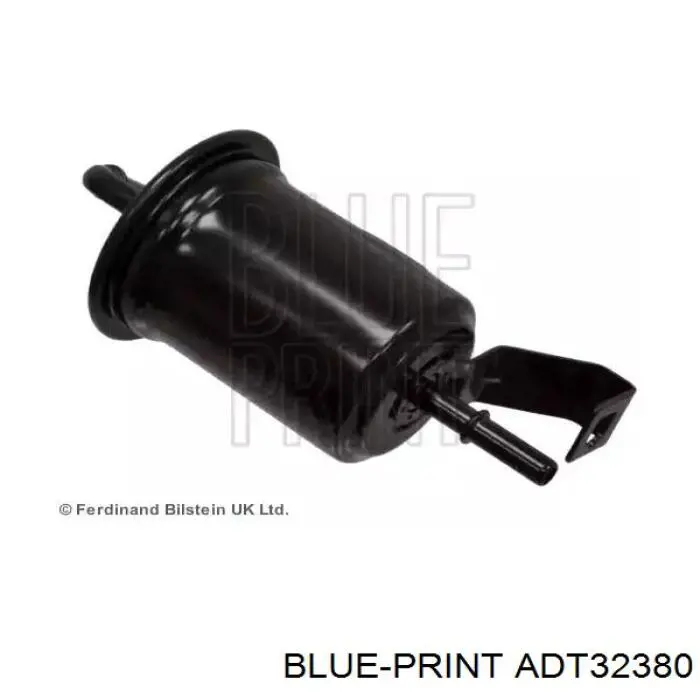

Бензиновые фильтры тонкой очистки: отдельно стоящий и погружной
На современных автомобилях фильтр тонкой очистки всё чаще устанавливают непосредственно в бензобаке, интегрируя его в топливный модуль — такой фильтр, как и бензонасос, называют погружным. Модульная конструкция удобна для автопроизводителей: не нужно делать разрыв в топливной магистрали и герметичные соединения трубок с отдельно стоящим фильтром — все элементы находятся внутри бака. Но замена такого фильтра трудоёмка и сложна, требует полной разборки топливного модуля, а иногда и снятия бензобака.

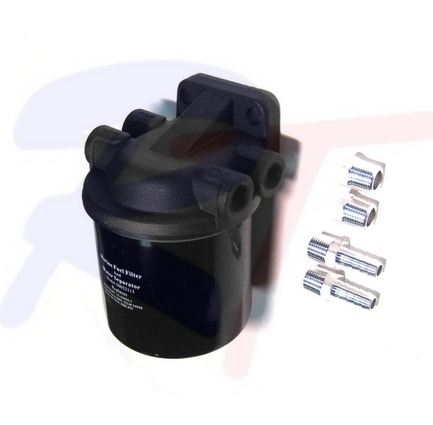

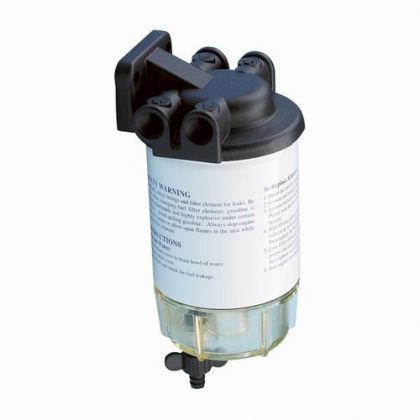

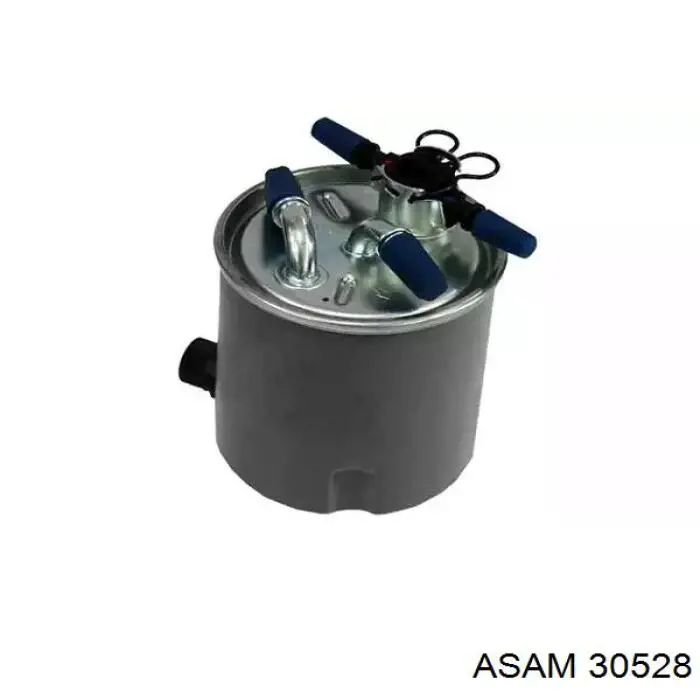

Дизельный топливный фильтр с насосом ручной подкачки и датчиком воды
Дизельные топливные фильтры отличаются от бензиновых конструктивно, поскольку требования дизелей к фильтрации топлива строже. Давление, создаваемое ТНВД и форсунками дизеля, заметно выше, что требует меньших зазоров в элементах топливной системы. А значит, и минимальный размер частиц, задерживаемых фильтром, должен быть меньше.
Кроме того, в дизельных фильтрах реализовано отделение от топлива воды — она собирается в резервуаре-отстойнике в нижней части фильтра, оснащенном датчиком. Периодически собранную воду нужно сливать вручную, отворачивая штуцер, поэтому дизельные фильтры не делают погружными — они всегда установлены отдельно, в легкодоступном месте. Также дизельные фильтры обычно оснащены насосом ручной подкачки топлива, а иногда и подогревом
Наконец, карбюраторные фильтры низкого давления часто используют в качестве дополнительных топливных фильтров — как на дизельных, так и на бензиновых машинах. Они стоят дёшево и быстро меняются, а благодаря прозрачному пластиковому корпусу позволяют легко контролировать состояние топлива, наличие в системе воздуха и загрязнение фильтровального элемента. Иногда карбюраторные фильтры используют и в другой роли — например, как маслоуловители впускного тракта.

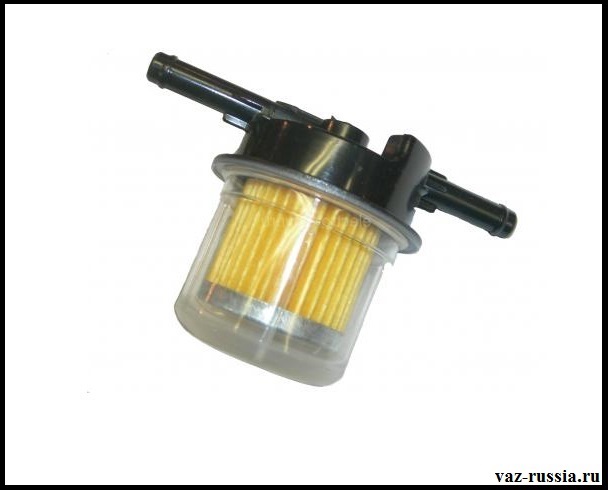

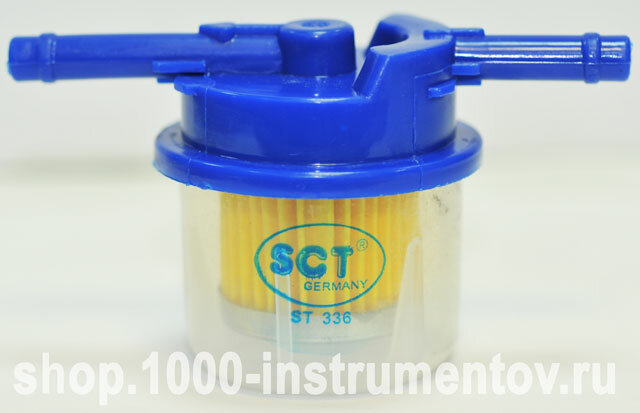

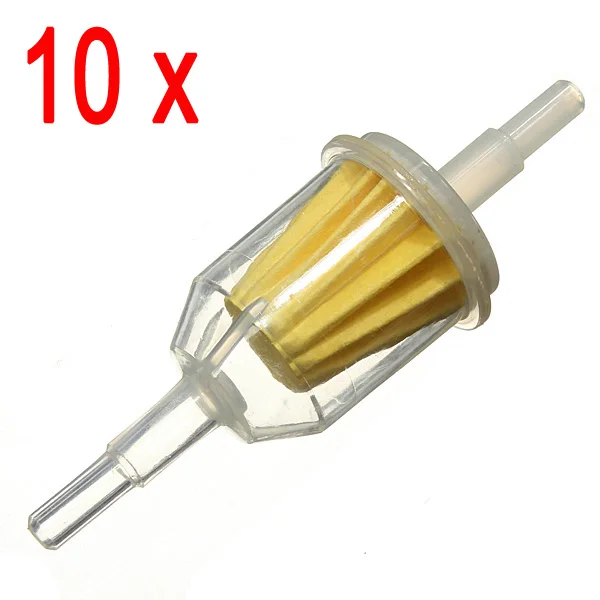

Карбюраторный топливный фильтр низкого давления
Где находится топливный фильтр
Расположение топливного фильтра можно увидеть на схемах топливной системы автомобиля (например, в нашем подборщике запчастей) или вычислить на месте, исследуя топливную магистраль. Дизельный фильтр в легковой машине всегда стоит под капотом; там же можно встретить и бензиновый фильтр тонкой очистки, хотя чаще он установлен под днищем. Если вы проверили топливопровод от форсунок до бензобака и не нашли топливный фильтр, значит он погружного типа и находится непосредственно в баке.
Как часто менять топливный фильтр
Срок службы топливного фильтра зависит от его типа. Дизельные фильтры меняют часто — иногда с каждой сменой масла (то есть каждые 10 000 км) или через одну. Рекомендуемая периодичность замены бензинового фильтра: 30 000–40 000 км. Погружные фильтры автопроизводители предписывают менять реже, чем установленные вне бака, но связано это лишь со сложностью операции — грязеёмкость погружных фильтров не больше, чем у выносных.
Признаки забитого топливного фильтра
Грязный топливный фильтр существенно ухудшает работу двигателя. Сперва проявляется недостаток тяги в пиковых режимах — на высокой скорости, при резких ускорениях, под интенсивной нагрузкой.
Если оперативно не заменить фильтр, то дефицит мощности проявится и при повседневной езде. Также забитый топливный фильтр затрудняет запуск двигателя и снижает ресурс топливного насоса, нагрузка на который возрастает многократно. Из-за отсутствия тяги и неправильной работы мотора возрастает и расход топлива.
Замена топливного фильтра
Резьбовые соединения — одна из причин более частой регламентной замены выносных топливных фильтров. Если фильтр, расположенный под машиной, не менять несколько лет, открутить его будет сложно — резьба штуцеров намертво закисает, а наружные крепления ржавеют. Лучше менять фильтр чаще, чтобы его демонтаж не вызывал проблем.
Менять топливный фильтр любого типа рекомендуется с минимальным остатком топлива в баке — так его утечки будут меньше. Крышку горловины бака перед заменой фильтра лучше снять, чтобы сбросить остаточное давление. При смене отдельно стоящего (выносного) фильтра имеет смысл сбросить давление и в самой топливной магистрали — для этого нужно вытащить предохранитель бензонасоса и завести двигатель, выработав оставшийся в фильтре и топливопроводе бензин.
На некоторых фильтрах есть стрелки, указывающие направление движения топлива (к двигателю) — следите, чтобы фильтр был установлен нужной стороной.
Замена погружных фильтров (тонкой и грубой очистки) обычно выполняется через ревизионный лючок в кузове машины, но может потребовать и демонтажа бензобака. Разборку и сборку топливного модуля лучше производить в соответствии с заводской инструкцией — любое забытое или неправильно установленное резиновое уплотнение (коих в модуле множество) приведёт к проблемам с запуском двигателя. При этом все уплотнительные резинки должны быть заменены на новые — закажите их заранее.
Пример замены погружных фильтров со снятием бака на Toyota Rav4:
Замена топливного фильтра со снятием бака
Режим питания (двигателя) нарушать нельзя — меняйте топливные фильтры вовремя, чтобы мотор работал исправно и выдавал полную мощность.
Топливные фильтры: важная информация
Маленький и незаметный топливный фильтр – недорогой расходный элемент, незаметный до тех пор, пока нормально работает.
Он защищает двигатель от примесей, находящихся в топливе, а значит, обеспечивает долгую и беспроблемную эксплуатацию автомобиля.
Назначение, принцип работы
Топливный фильтр (или фильтр тонкой очистки) предназначен для удаления из поступающего в двигатель бензина (дизтоплива, газа) пыли, твердых частиц, осадка со дна бензобака, воды, парафинов и вообще всего лишнего, что болтается в топливной смеси и может повредить двигатель. Чем лучше фильтр – тем лучше очистится топливо, а значит, дольше проработает мотор без появления проблем.
Принципиальная схема инжекторного прямоточного фильтра
Место фильтра – между бензобаком и двигателем перед насосом (либо перед карбюратором в старых автомобилях). Через фильтрующий материал под давлением проходит бензин (дизтопливо), очищаясь от примесей перед дальнейшим использованием. В фильтрах для дизельных двигателей установлена еще и мембрана для отделения воды, а также система подогрева, которая обеспечивает текучесть дизтоплива при минусовых температурах.
Очистить мельчайшие поры фильтра от загрязнений ни в домашних, ни в промышленных условиях невозможно, поэтому при выработке ресурса (или раньше, при критическом загрязнении) фильтр просто меняют на новый, а старый сдают на утилизацию.
Так ли необходим фильтр? На что он влияет?
В первую очередь чистота бензина важна для форсунок инжекторного двигателя: их тончайшие отверстия забиваются отложениями парафинов, серы, пыли, грязи и другими «вкусностями». Далее следует ухудшение работы двигателя (ведь нужное количество топлива не поступает в цилиндр и не рассеивается должным образом), потери мощности, «троение», кода в одном из цилиндров форсунка выходит из строя, а после этого – дорогостоящий ремонт. Для систем с ТНВД (топливным насосом высокого давления) очистка проводится до поступления топлива в насос: тонкая подгонка деталей не выдерживает посторонних примесей. Покупка нового насоса тоже обходится в немаленькую сумму.
Засоренные форсунки
Если сравнивать качество европейского и украинского топлива, последнее будет далеко не в выигрыше: чистота нашего бензина такова, что ресурс хороших импортных фильтров вырабатывается почти в 2 раза быстрей, чем рассчитывал производитель.
Примеси в бензине появляются как на этапе изготовления (марганец для увеличения октанового числа, сера и парафины из-за недостаточной очистки), так и на этапе перевозки (пыль, грязь). Немаловажным фактором будет и уровень самого завода: очистка бензина – дело тонкое и требующее современного дорогого оборудования. Качество топлива можно оценить самостоятельно, разобрав старый фильтр после замены, как это любят делать многие автовладельцы. Всё то количество грязи, которое собралось в фильтре, могло бы оказаться на поршнях, форсунках и стенках мотора.
Но, как бы там ни было, топливные фильтры ставятся абсолютно на все автомобили во всем мире: каким бы чистым ни был бензин, а дополнительная защита не помешает. У нас же хороший фильтр – не мера предосторожности, а жизненная необходимость.
Виды топливных фильтров
Первой в системе фильтров идет грубая очистка: обычная густая сетка, установленная внутри бензобака, предназначенная для отсеивания особо крупных частиц.
Дальше находится фильтр тонкой очистки, о котором, собственно, и идет речь: в нем задерживаются тонкие частички, которые, тем не менее, могут засорить форсунки инжекторного или дизельного двигателя.
Для разных видов топлива делаются разные фильтры: есть разновидности для бензина, дизтоплива, газа.
По расположению различают следующие топливные фильтры:
- Погружные фильтры, находящиеся в топливном баке. Это цельная конструкция, в которую подключается бензонасос, фильтр-сетка грубой очистки и датчик уровня топлива.
Погружные фильтры
- Магистральные фильтры, которые включаются в топливную магистраль на участке от бензобака до насоса. Если в конструкции автомобиля предусмотрен магистральный фильтр, то предварительная очистка топлива проводится непосредственно в бензобаке (мелкоячеистая сеточка, задерживающая крупные частицы до попадания их в фильтр тонкой очистки)
В зависимости от типа двигателя различают:
- Фильтры для карбюраторных систем, не требовательных к качеству бензина.
Такие фильтры имеют самую простую конструкцию, позволяющую задерживать 60 и более процентов частиц размером до 15 мкм.
- Фильтры для инжекторных двигателей, чувствительных к чистоте бензина. Они имеют более сложную конструкцию, прочный корпус и могут задерживать загрязнения до 10 мкм в размере.
- Фильтры для дизельных двигателей, требующих высококачественного топлива, способные задерживать не только мельчайшие частички, но и воду, и парафины. Лучшие современные фильтры способны удалять до 95% загрязнений размером до 5 мкм!
- Фильтры для автомобилей с ГБО, поскольку сжиженный газ тоже не отличается особой чистотой.
Тонкость отсева
Тонкость отсева – показатель количества (в процентном соотношении) частиц определенного размера, которое задерживает фильтр.
По уровню различают среднюю, номинальную и абсолютную тонкость отсева с уточнением размера частиц.
- Средняя означает, что фильтр задерживает 50% частиц определенного размера;
- Номинальная – отсев 95% частиц;
- Абсолютная – полный отсев, фильтр задерживает 100% частиц.
В характеристиках фильтра этот показатель указывается так: «Номинальная тонкость отсева 15 мкм», и это означает, что фильтр задерживает до 95% частиц размером до 15 мкм.
Современные фильтры разрабатываются в соответствии с жесткими экологическими стандартами, и номинальная тонкость отсева в них может составлять 6 мкм, 4 мкм и меньше. Такая фильтрация важна в первую очередь для дизельных двигателей, более чувствительных к чистоте топлива, и в то же время более опасных для окружающей среды, чем бензиновые. Чем лучше очистка топлива – тем меньше вредных выхлопов.
Конструкция фильтра
Самые простые фильтры делаются для старых карбюраторных двигателей: внутри корпуса (часто прозрачного, чтобы визуально контролировать степень заполнения) устанавливается фильтрующий элемент – специальная бумага, сложенная звездообразной шторкой.
Через впускной патрубок бензин поступает в корпус фильтра, проходит через бумагу и поступает в выпускной патрубок. Такой системы вполне достаточно для не требовательных к качеству бензина автомобилей.
Инжектроные двигатели гораздо чувствительней к качеству очистки, и давление топлива в системе на порядок выше. Они состоят из прочного корпуса (металл или качественный пластик) и хорошего фильтрующего материала (бумага складывается звездообразно или наматывается по спирали, второй вариант лучше по качеству фильтрации).
Схема прямоточного инжекторного фильтра
Дизельные двигатели наиболее требовательны к качеству топлива, а значит, и фильтры для них имеют самую сложную конструкцию: не только отделение твердых частиц, но и удаление воды, парафинов, серы и других включений.
Схема дизельного фильтра с отделением воды
Для достижения высоких показателей фильтрации используется особый материал, ячейки которого расположены не равномерно, а с уменьшением размера от поверхности в глубину: более крупные частицы задерживаются в верхних слоях, более мелкие – в глубоких.
Такая внутренняя структура намного продлевает срок эксплуатации фильтра, т.к. он меньше забивается и дольше может пропускать топливо в нужном объеме.
Особенности исполнения
По способу исполнения различают прямоточный, накручиваемый и фильтр-патрон.
Прямоточные фильтры применяются в карбюраторных и инжекторных бензиновых системах. На входе и выходе установлены патрубки, с помощью которых фильтр включается в топливную систему. Бензин поступает в корпус, проходит от наружных стенок до центра через фильтрующий элемент и направляется для дальнейшего использования. Патрубки могут находиться как на одной стороне фильтра (в крышке), так и с противоположных сторон.
Накручиваемые фильтры имеют резьбовое соединение, с помощью которого подключаются в топливную магистраль. Вход топлива осуществляется через больший диаметр с отверстиями по окружности, выход – через центральный меньший. Такие фильтры рассчитаны на высокое давление и изготавливаются в прочном металлическом корпусе или пластиковом с металлической крышкой.
Фильтр-патрон состоит из металлического кожуха (стакана) и сменной сердцевины с фильтрующей частью. Фильтрующий элемент можно приобрести отдельно, и таким образом сэкономить при регулярных заменах топливного фильтра.
В фильтрах для инжекторных двигателей предусмотрена система регулировки давления топлива: дополнительный отводящий патрубок в бензобак, по которому излишки бензина выводятся из системы. В дизельных двигателях фильтры удаляют также воздушные пузырьки, и в их конструкции предусмотрен выпускной клапан для стравливания лишнего воздуха.
В дизельных фильтрах емкость (часто прозрачная) для сбора воды имеет дренажный клапан, через который скопившуюся воду можно слить из фильтра.
Таким образом, современных топливный фильтр эволюционировал от простейшего устройства до саморегулирующейся системы, необходимой для долгой и качественной работы двигателя.
Эксплуатация топливного фильтра
Собственно, эксплуатация не требует от автовладельца особого внимания: все требования сводятся к покупке качественного фильтра, правильной установке и своевременной замене.

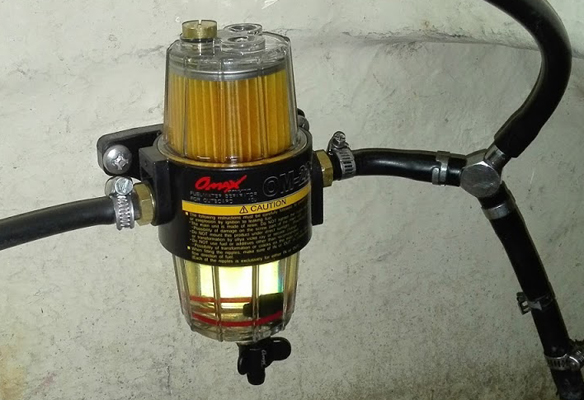

Для дизельных автомобилей могут устанавливаться фильтры с отстойником для воды, тогда нужно время от времени сливать из них скопившийся конденсат через специальный клапан.
Поскольку модель фильтра зависит от модели двигателя (на автомобилях одной марки могут быть установлены разные двигатели, а значит, нужны и разные фильтры для них) и его объема (больше объем двигателя – больше и объем фильтра), регламент замены указывается в сервисной книжке. При прохождении ТО топливный фильтр меняют как один из расходных материалов.
В среднем фильтр для бензиновых инжекторных двигателей имеет ресурс до 40 тыс. км. Для дизельных фильтров ресурс зависит от способа укладки фильтрующего элемента: радиально-складчатая «звездочка» прослужит примерно 24 тыс. км, а спиральная намотка имеет ресурс намного больше – до 40 тыс. км.
На ресурс фильтра влияют несколько факторов:
- Качество бензина, чем чище бензин – тем дольше фильтр будет полноценно работать.
- Качество самого фильтра.
Фильтрующий элемент (специальная бумага) производится всего несколькими крупными специализированными заводами, на которые поступают заказы от производителей фильтров. Совокупность исполнения всех частей (корпус, крышка, фильтрующая сердцевина, патрубки и т.д.) определяет и ресурс работы самого фильтра, ведь помимо засора он может протечь, треснуть и преподнести другие неприятные сюрпризы. - Смена летнего дизтоплива на зимнее и наоборот. Парафины, скапливающиеся в фильтре, намертво его забивают, приводя в негодность, поэтому переход на зимнее топливо – одно из условий бесперебойной работы топливной системы.
Парафины в топливном фильтре
- Нештатные ситуации, возникающие во время эксплуатации автомобиля. Например, в фильтре может замерзнуть водяной конденсат и таким образом вывести из строя пористый наполнитель.
- Некачественный бензин. Примеси, которые иногда добавляются в топливо, разъедают фильтрующий элемент, приводя его в полную негодность за очень короткое время.
Именно поэтому большинство водителей предпочитают заправляться на АЗС крупных фирм, следящих за качеством топлива.
На дизельных автомобилях дополнительно может быть установлен подогреватель для фильтра: в зимнее время топливо загустевает во время стоянки до образования плотного геля, и для облегчения запуска двигателя на фильтр устанавливаются предпусковые подогреватели, нагревающие дизтопливо до температуры выше точки застывания парафинов.
Дизельный фильтр с подогревателем
Признаки засора или выхода из строя топливного фильтра
Неисправность фильтра проявляется в лучшем случае уменьшением подачи топлива:
- Увеличивается расход бензина;
- «Троение» — не работает один из цилиндров двигателя;
- Падает мощность мотора, что становится заметно во время разгона или движения в горку. Это достаточно опасная ситуация на трассе, когда вместо обгона идущей впереди машины получается «синхронное катание» из-за невозможности набрать скорость;
- Автомобиль внезапно глохнет во время движения или на светофоре;
- Двигатель не заводится вообще.
Если причиной стал засор топливного фильтра, эти неисправности легко устраняются простым ТО. Есть и худшие варианты: если фильтр оказался некачественным или внутренняя структура повреждена, неочищенный бензин будет поступать в ТНВД и мотор, приводя к более серьезным проблемам. Это будет слышно по работе насоса (шум во время движения) и двигателя (то же самое «троение», вибрация и падение мощности).
Выбор топливного фильтра
Фильтр на автомобиль ставится только тот, что строго соответствует параметрам двигателя, ни лучше, ни хуже. Для карбюраторных систем не подойдут инжекторные фильтры, и если очень хочется получить качественную фильтрацию, нужно выбирать фильтр выше качеством, но соответствующего типа.
Ориентироваться при выборе нужно на марку двигателя и технические параметры: внешний и внутренний диаметр, диаметры впускного и выпускного патрубков, габаритные размеры корпуса. При покупке стоит обратить внимание и на комплектность фильтра: многие производители добавляют запасные уплотнительные кольца, которые при замене фильтра будут далеко не лишними.
В среднем, чем больше объем двигателя – тем больше будет и объем фильтра, и его пропускная способность.
Осмотр отработанного фильтра
Состояние снятого фильтра может о многом сказать автовладельцу:
- В гофре фильтра много черной пыли – наличие в бензине марганцевых добавок;
- Фильтр весь забитый грязью – в топливе большой процент смол, асфальтенов;
- Черная слизь на фильтрующем элементе – в топливе грибок или бактерии;
- Волнообразное искривление гофрированного элемента – в топливе большое количество воды.
Но состояние наружной стороны не так важно, как вид фильтра внутри центрального канала: если на внутренней стороне отсутствуют отложения, а бумага изнутри чистая, значит, фильтр вполне справлялся со своей задачей.
Некачественный фильтр
Стоимость топливных фильтров зависит от качества фильтрующей бумаги, способа ее укладки, материала корпуса, фирмы-изготовителя.
Поэтому чрезмерно дешевый фильтр хорошим точно не будет.
Некачественные фильтры могут доставить немало проблем, решение которых обойдется в разы дороже сиюминутной экономии:
- Плохое качество фильтрующей бумаги опасно отделением микроворсинок, поступающих вместе с топливом в насос и далее в форсунки двигателя;
- Слишком рыхлая намотка снижает качество фильтрации почти до нуля;
Разница в плотности намотки фильтрующей бумаги
- Бумага с однородной внутренней структурой быстро забивается твердыми частичками. Такой фильтр придется менять уже через 10 тыс. км, если не раньше.
Если есть сомнения в качестве фильтра (куплен у сомнительного продавца, нестандартная маркировка), лучше его раньше сменить, чем дожидаться последствий «экономии».
Подводя итог, нужно отметить, что при обращении на СТО с проблемами двигателя, мастера в первую очередь проверяют состояние именно расходников: фильтров, свечей зажигания, состояние и уровень технических жидкостей и т.
д. И в большинстве случаев проблема именно в их несвоевременной замене или плохом качестве, что приводит к лишним затратам на ремонт. Поэтому лучше не экономить, тем более – на таких важных мелочах, как топливный фильтр.
О том, как выбирать топливный фильтр и на какие бренды обращать внимание, читайте наш «Гид покупателя».
устройство, где находится, как снять и заменить
Автор Павел Александрович Белоусов На чтение 7 мин. Просмотров 1.2k.
Содержание
- ТОПЛИВНЫЕ ФИЛЬТРЫ
- ТРЕБОВАНИЯ К ЧИСТОТЕ ТОПЛИВА
- КОНСТРУКЦИИ ФИЛЬТРА ТОНКОЙ ОЧИСТКИ
- ПЕРИОДИЧНОСТЬ ЗАМЕНЫ
- ЗАМЕНА ФТО НА КАРБЮРАТОРНОМ АВТО
- Видео: Замена фильтров, советы в процессе
- ЗАМЕНА НА ИНЖЕКТОРНОМ АВТО
- ЗАМЕНА ФИЛЬТРА НА ДИЗЕЛЕ
Нормальное функционирование двигателя автомобиля зависит от качества и чистоты топлива. Низкокачественное топливо с большим количеством механических примесей выведет из строя топливную систему.
Но как бы ни очищали топливо, в нем всегда будут загрязнения.
ТОПЛИВНЫЕ ФИЛЬТРЫ
Чтобы обезопасить топливную систему от сторонних примесей, в нее включены фильтры для очистки. Применяется несколько видов фильтров. Фильтры грубой очистки представляют собой сеточки с мелкими ячейками. В задачу этих фильтров входит улавливание сравнительно крупных частиц загрязнений. В некоторых системах устанавливается по несколько таких сеток – в горловине бака и на топливоприемнике. Применяются и топливные фильтры-отстойники, которые тоже направлены на улавливание крупных частиц.
Мелкие же примеси улавливает фильтр тонкой очистки (ФТО), который располагается перед элементами системы, производящими дозировку и подачу топлива в камеры сгорания. Этот фильтр более важен, поскольку даже малые частицы способны нарушить работоспособность узлов топливной системы.
ТРЕБОВАНИЯ К ЧИСТОТЕ ТОПЛИВА
Наличие фильтров очистки топлива и способность их очищать топливо зависит от используемой на авто топливной системы.
Менее подвержены вредному воздействию загрязнения в топливе бензиновые карбюраторные топливные системы. Смесеобразование топлива у такой системы производится в карбюраторе. В нем хоть и имеются небольшие по размерам пропускные отверстия в жиклерах, но они не настолько мелкие, чтобы могли забиться мелкими загрязняющими частицами. Поэтому для такой системы достаточно иметь сетку в качестве фильтра грубой очистки и элемент тонкой очистки из гофрированной бумаги, который устанавливается перед карбюратором.
Более востребованы к загрязнению в топливе инжекторные автомобили. В таких топливных системах используются форсунки для впрыскивания топлива во впускной патрубок. В конструкцию этих форсунок входят плунжерные пары с высокой точностью обработки поверхности. Если на эти поверхности попадут частицы загрязнения, они их повредят, и форсунка выйдет из строя. К тому же, отверстия в форсунке, через которые подается топливо – мелкие и легко засоряются.
Самые востребованные к чистоте топлива — дизельные моторы и бензиновые инжекторные, в которых применяется непосредственный впрыск бензина в цилиндры.
В этих системах топливо подается напрямую в цилиндры форсунками. Но подается оно под давлением, которое обеспечивает топливный насос высокого давления, и используются плунжерные пары.
КОНСТРУКЦИИ ФИЛЬТРА ТОНКОЙ ОЧИСТКИ
Конструкций топливных фильтров несколько, но они похожи. Зависят они от применяемой системы питания. Так, на бензиновых карбюраторных авто фильтр тонкой очистки состоит из прозрачного пластикового корпуса, в который помещен фильтрующий элемент – гофрированная бумага, сложенная определенным образом. Сверху к корпусу герметичного присоединена крышка с двумя штуцерами. К одному подсоединяется патрубок, идущий от бака, ко второму – патрубок, который ведет на карбюратор. Чтобы не попутать штуцера при установке, на крышке нанесена метка, указывающая направление движения топлива. Этот фильтр способен улавливать частицы грязи величиной 15-20 мкм, что достаточно для такой системы.
Располагается этот ФТО в подкапотном пространстве за двигателем, со стороны выхода топливного патрубка.
У инжекторных авто, поскольку топливо по патрубкам движется под давлением, созданным топливным насосом, расположенным в баке, элемент тонкой очистки имеет металлический корпус, с торцов у него выходят штуцера для подсоединения его к трубопроводам топливной системы. Внутри располагается фильтрующий элемент, тоже из гофрированной бумаги. Но этот фильтрующий элемент способен улавливать частицы размером 5-10 мкм.
Располагается этот фильтр недалеко от бака. Возможна установка сразу на выходе топливопровода из бака, и доступ нему производится из салона авто. Возможна и установка фильтра чуть дальше, на днище авто. Доступ к такому ФТО производится снизу авто.
У дизелей фильтр тонкой очистки может иметь две конструкции – разборную и неразборную.
Разборный дизельный ФТО с фильтром-отстойником
Разборной фильтр включает в себя металлический или алюминиевый корпус, сверху на который прикручена крышка с штуцерами. Внутри корпуса размещен сменный фильтрующий элемент.
Неразборной тоже состоит из корпуса и крышки, но соединение между ними – неразъемное.
Неразборный фильтр
Устанавливаются эти элементы у дизельных двигателей в подкапотном пространстве, недалеко от топливного насоса высокого давления.
ПЕРИОДИЧНОСТЬ ЗАМЕНЫ
Замена топливного элемента тонкой очистки выполняется через 30 тыс. км. Однако на периодичность замены влияет и само топливо. Если в нем большое количество сторонних примесей, то замена производится чаще.
Проверка степени загрязнения фильтра для определения, требуется ли замена его, выполняется на авто с разными системами по-разному. Если у карбюраторного авто этот фильтр прозрачный и можно визуально оценить его состояние, то у инжекторного так степень загрязнения не оценишь. На СТО фильтр проверяют путем замера давления, которое создает насос. Если давление ниже нормы, ФТО заменяется.
Прозрачный корпус позволяет оценить загрязнённость фильтра
У дизелей и вовсе степень не проверишь. Остается только смотреть на пробег авто и на поведение самого авто. Если при движении имеются рывки, сначала на высоких оборотах, а после уже и на низких зачастую указывают на загрязнение фильтра тонкой очистки.
Фильтры тонкой очистки, кроме дизельного разборного, никаким промывкам не подвергаются, данные элементы относятся к расходным материалам и при сильном засорении они попросту заменяются. У разборного же ФТО производится замена фильтрующего элемента.
ЗАМЕНА ФТО НА КАРБЮРАТОРНОМ АВТО
Далее рассмотрим, как производится замена фильтра тонкой очистки на авто с разными системами питания.
Карбюраторная система автомобиля ВАЗ-2108. Произвести замену не так уж и сложно, поскольку давления в системе нет. Под рукой достаточно иметь только отвертку и новый фильтр.
Для замены под капотом найдите старый ФТО, отверткой раскрутите хомуты его крепления, отсоедините трубопроводы от него. Далее узнаем по метке, как должен двигаться бензин, подсоединяем трубопроводы к новому фильтру и затягиваем хомутами. После заводим мотор и проверяем, не подтекает ли топливо в местах соединения.
Ещё кое-что полезное для Вас:
- Как снять масляный фильтр без ключа?
- Почему двигатель ест масло — основные причины и проблемы
- Как правильно проверить уровень масла в двигателе?
Видео: Замена фильтров, советы в процессе
ЗАМЕНА НА ИНЖЕКТОРНОМ АВТО
Замена фильтрующего элемента инжекторного авто производится сложнее. Разберем эту операцию на автомобиле ВАЗ-2110.
Из инструментов понадобятся ключи на 17, 19 и 10, новый элемент и уплотнительные кольца трубопроводов, подходящих к фильтру.
Автомобиль загоняется на яму. В топливной системе постоянно сохраняется давление, которое нужно сбросить. Для этого у авто отключается АКБ. В блоке предохранителей находим предохранитель, отвечающий за работу топливного насоса, и извлекаем его. После АКБ подсоединяется и двигатель запускается. Поскольку насос не будет работать, двигатель расходует топливо, понизив тем самым давление.
Затем ключами на 17 и 19 откручиваем штуцера топливопроводов, подсоединенных к фильтру, при этом под места соединения подставляется емкость, поскольку будет вытекать бензин.
Затем откручивается хомут крепления фильтра, использованный извлекается, а на его место устанавливается новый.
Перед прикручиванием штуцеров на них меняются уплотнительные кольца. После замены проверяются соединения на наличие подтеков.
ЗАМЕНА ФИЛЬТРА НА ДИЗЕЛЕ
Замену ФТО на дизеле рассмотрим на примере Volkswagen T-5. У этого авто установлен неразборной фильтр. Размещен он в подкапотном пространстве и к нему подходит 4 трубопровода.
Для замены отсоединяем трубопроводы, послабляем крепление фильтра, извлекаем его и устанавливаем новый. Перед этим важно запомнить, к каким выходам подходили трубопроводы. После установки, фильтр закрепляется и к нему подсоединяются трубки.
Печать
Реставратор для пластика и кожи 5 минут и салон авто как новый. | 1490 р. | |||
Набор для ремонта стекла Ремонт стекла авто своими руками. | 1690 р. | |||
Зеркало видеорегистратор Vehicle Blackbox DVR видеорегистратор + зеркало заднего вида + камера заднего вида | 1990 р. | |||
Зеркало — бортовой компьютер 12в1 — видеорегистратор, GPS-навигатор, | 1990 р. | |||
Авточехлы из экокожи Салон будет как новый! | 3990 р. |
Beans Diesel-Ban Machine Многофункциональный отстойник топливного бака
БДП
182,59 доллара США
Если вы устанавливаете систему подъема топлива, вам необходимо заказать наш «Комплект для поддона», который поставляется со всеми необходимыми фитингами.
Нажмите здесь: 00:280003
Новый улучшенный дизайн! Многофункциональный отстойник Beans Diesel / Bean Machine
Что мы сделали в Beans Diesel / Bean Machine, так это подняли отстойник бака еще на одну ступень. Изготовленный из алюминия 6061 Billet, этот парень построен как танк и очень прост в установке. Как и наша оригинальный и революционный дизайн, установка очень проста, требуется одно отверстие диаметром 3 дюйма и один болт. Это означает очень простую и быструю установку, а также минимальное количество мест для возникновения утечки.
Все наших резервуарных отстойников поставляются с 3-дюймовой кольцевой пилой (чтобы не было лишних походов в хозяйственный магазин), а также со всем оборудованием из нержавеющей или алюминиевой стали. Конструкция с одним уплотнительным кольцом обеспечивает идеальное уплотнение, гарантируя отсутствие утечек. Мы производим единственный на рынке отстойник резервуара, в котором используются фитинги типа Boss с уплотнительным кольцом вместо фитингов с трубной резьбой.
Это означает меньшую вероятность утечек и идеальное уплотнение. Наши фитинги можно использовать с быстроразъемным фитингом (имеется во многих топливных системах послепродажного обслуживания) или топливным шлангом 1/2 дюйма с нажимным замком. !Мы даже включаем вилку, если вам нужен только поддон с одной розеткой.
Мы не единственный производитель поддонов на рынке, но если вы купите наш, вы приобретете продукт, полностью произведенный в США, у компании, которая изобрела поддон с одним отверстием!
Функции:
-Подача/возврат.
или
— Установка с одним выходом.
или
-Для вашей более высокой лошадиных сил грузовики, двойной выход для получения необходимого дополнительного топлива.
Особенности:
-Использует все доступное топливо из бака.
Нет проблем с подсосом воздуха, если объем бака ниже 1/8. Идеально подходит для использования с современными насосными системами высокого расхода. (Airdog, FASS и т. д.)
— Зона чаши для отстойника обработана внутри отстойника для уменьшения количества отложений, попадающих в систему фильтрации.
— Сливная пробка из нержавеющей стали для будущего обслуживания резервуара или слива осадка.
— Конструкция с одним болтом, позволяющая установить за 5 минут. Один болт дает меньше шансов на утечку, чем отстойники резервуаров, использующие несколько болтов, просверленных в резервуаре.
— Фурнитура из нержавеющей стали, алюминий High Flow Quick Disconnect/p ushlock фитинги и заглушка -8 ORB входят в комплект.
— Поставляется с 3-дюймовой кольцевой пилой, чтобы сделать единственное отверстие, необходимое в вашем резервуаре для установки.
— Внутреннее кольцо предназначено для прохода через 3-дюймовое отверстие, поэтому бак не нужно сбрасывать.
-Уплотнительное кольцо для идеального уплотнения.
— Сверхпрочная конструкция из цельной заготовки.
-Можно установить на любой топливный бак с плоской поверхностью диаметром 4 дюйма
-Поддержка компании, которая изобрела отстойник с одним отверстием!
— Может использоваться на металлических или пластиковых резервуарах
-Работы на газе или дизельном топливе
-РАЗРАБОТАН И ПРОИЗВОДИТСЯ НА НАШЕМ ПРЕДПРИЯТИИ В ВУДБЕРИ, TN, США!!!
Набор включает в себя:
-кузов
-Sump «Pacman» в резервуарном кольце
9000 -3 «отверстие Необходимо приобрести кольцевую пилу по металлу)
— Болт из нержавеющей стали
-Уплотнительная шайба
-Уплотнительное кольцо
-(2) -8 Уплотнительное кольцо (ORB) для фитингов 1/2″ QDC/Push-lock (с уплотнительным кольцом 9008)
-(1) -8 Пробка с уплотнительным кольцом (ORB) для работы с одним выходом (с уплотнительным кольцом)
-1/4″ NPT Фитинг сливной пробки из нержавеющей стали
3
вы хотите установить топливную систему FASS, топливный насос Air Dog или любую другую топливную систему вторичного рынка, вы обнаружите в ходе своего исследования, что многие бывшие и настоящие клиенты жалуются на шум и проблемы с четвертью бака.
Давайте сначала рассмотрим проблему с четверть бака. Эти проблемы с четвертью бака вызваны соломинкой, часто поставляемой с этими комплектами. Трубка для вытягивания — это трубка, которая проходит через верхнюю часть топливного бака и присоединяется к всасывающей линии, идущей к топливной системе послепродажного обслуживания. Вытягивающая соломинка находится там, где вы просверливаете отверстие, но единственные доступные места для сверления в вашем заводском дизельном топливном баке — это гибкие места. Так что, когда вы едете, топливный бак изгибается. Когда вы идете по крутому углу с четвертью бака топлива, соломинка может отклониться от того места, где гравитация уносит топливо. Это приводит к тому, что топливная система всасывает воздух и действует так, как будто у вашего грузовика заканчивается топливо. Грузовик заглохнет, но как только вы остановитесь и топливо осядет, грузовик снова заведется. Это не только раздражает, но и опасно, потому что ваш усилитель руля перестает работать, когда глушится двигатель, тормоза также становятся отрывочными.
Шум — еще одна распространенная жалоба, связанная с топливными системами послепродажного обслуживания.
Почему топливный насос издает такой сильный шум? Напрягайте, чем больше насос должен работать, тем больше шума он будет издавать. Когда топливная система пытается всасывать топливо вертикально через соломинку, это заставит топливный насос работать тяжелее. Следовательно, в результате будет больше шума. В некоторых из этих дизельных подъемных насосов вторичного рынка используется заводская тяговая солома очень маленького диаметра. Если топливная система, которую вы приобрели, работает на 1/2 дюйма или 5/8 дюйма, а заводская тяговая солома имеет размер только 5/16 дюйма, то у вас есть серьезное ограничение в потоке топлива. Это всегда приведет к тому, что топливный насос перестанет работать. бежать сильнее и громче
Топливный бак Bean Diesel Bean Machine предназначен для решения всех этих проблем. Заправляя топливо снизу бака, а не сверху, вы снимаете большую нагрузку с топливного насоса, позволяя ему работать намного тише, и вам больше никогда не придется беспокоиться о проблемах с четвертью бака! Еще одним дополнительным преимуществом топливного картера Beans Diesel Bean Machine является тот простой факт, что вам больше не нужно снимать топливный бак, чтобы установить топливную систему послепродажного обслуживания.
Вы просто просверливаете отверстие в дне бака, очищаете от стружки и устанавливаете поддон. Требуется минимум инструментов, и это сокращает время установки примерно на 3 часа.
Если вы читали на форумах, что эти поддоны могут быть сбиты или вытащены из бака, мы заверяем вас, что ни одна деталь, произведенная Beans Diesel Bean Machine, не выпускается без предварительного тщательного тестирования. Мы разослали несколько таких отстойников клиентам по всей стране в разных климатических условиях, чтобы убедиться, что наша установка была простой, а наш продукт выдержит их суровый образ жизни. Если трудолюбивые лесозаготовители в Скалистых горах на северо-западе могут изо дня в день пробивать вверх и вниз по ужасным грунтовым дорогам с нашими установленными отстойниками, то мы почти уверены, что вы не собираетесь сбивать наш отстойник по дороге на работу и с работы. каждый день. Гонки по пустыне, говорите вы, мы тоже прошли через это. Представьте себе 7000-фунтовый дизельный грузовик, плывущий с вершины песчаной дюны и разбивающийся о скалы и заросли полыни, двигаясь со скоростью 9 градусов.
0 миль в час. Мы видели эти топливные отстойники настолько разрушенными, что их едва можно было распознать… до сих пор нет утечек. Не ведитесь на клавиатурных ниндзя. Мы заверяем вас, что наш отстойник для дизельного топлива соответствует поставленной задаче. Что бы вы ни делали, оно будет выполнять свою работу, если вы будете следовать нашим пошаговым инструкциям и соблюдать осторожность при центрировании отверстия в предварительно отформованной втулке на дне вашего резервуара.
Насколько прочны наши отстойники? Посмотрите наше тестовое видео о пытках, чтобы успокоиться, если вы беспокоитесь о том, чтобы отправиться в бездорожье со своим отстойником Beans Diesel Bean Machine Sump!
Посмотрите наше видео, демонстрирующее, что пузырьки не являются проблемой для многофункционального отстойника Bean Diesel Bean Machine.
Инструкции по установке топливного поддона
Читать далее
Описание
Отзывы (25)
Видео
Дополнительная информация
Описание
Если вы устанавливаете систему подъема топлива, вам необходимо заказать наш «Комплект для поддона», который поставляется со всеми необходимыми фитингами.
Нажмите здесь: 00:280003
Новый улучшенный дизайн! Многофункциональный отстойник The Beans Diesel / Bean Machine
То, что мы сделали в Beans Diesel/Bean Machine, — это подняли отстойник резервуара еще на одну ступеньку. Изготовленный из алюминия 6061 Billet, этот парень построен как танк и очень прост в установке. Как и наша оригинальный и революционный дизайн, установка очень проста, требуется одно отверстие диаметром 3 дюйма и один болт. Это означает очень простую и быструю установку, а также минимальное количество мест для возникновения утечки.
Все наши резервуарные отстойники поставляются с 3-дюймовой кольцевой пилой (чтобы не приходилось ходить в хозяйственный магазин), а также со всеми крепежными деталями из нержавеющей или алюминиевой стали. Конструкция с одним уплотнительным кольцом обеспечивает идеальное уплотнение, гарантируя отсутствие утечек. Мы производим единственный на рынке отстойник резервуара, в котором используются фитинги типа бобышки с уплотнительным кольцом вместо фитингов с трубной резьбой.
Это означает меньшую вероятность утечек и идеальное уплотнение. Наши фитинги можно использовать с быстроразъемными фитингами (находятся на многих послепродажные топливные системы) или топливный шланг 1/2 дюйма с нажимным замком. Это означает, что он будет работать по принципу «подключи и работай» для наибольшего процента топливных систем послепродажного обслуживания! Мы даже включаем вилку, если вам нужен только отстойник с одной розеткой.
Мы не единственный производитель поддонов на рынке, но если вы купите наш, вы приобретете продукт, на 100% произведенный в США, у компании, которая изобрела поддон с одним отверстием!
Функции:
— Подача/возврат.
или
— Установка с одним выходом.
или
-Для ваших более мощных грузовиков мощностью , двойной выход для получения необходимого дополнительного топлива..jpg)
Особенности:
-Использует все доступное топливо из бака. Нет проблем с подсосом воздуха, если объем бака ниже 1/8. Идеально подходит для использования с современными насосными системами высокого расхода. (Airdog, FASS и т. д.)
— Зона чаши для отстойников обработана внутри отстойника для уменьшения количества отложений, попадающих в систему фильтрации.
— Сливная пробка из нержавеющей стали для будущего обслуживания резервуара или слива осадка.
— Конструкция с одним болтом, позволяющая установить за 5 минут. Один болт дает меньше шансов на утечку, чем отстойники резервуаров, использующие несколько болтов, просверленных в резервуаре.
— Фурнитура из нержавеющей стали, алюминий High Flow Quick Disconnect/p ushlock фитинги и заглушка -8 ORB входят в комплект.
— Поставляется с 3-дюймовой кольцевой пилой, чтобы сделать единственное отверстие, необходимое в вашем резервуаре для установки.
— Внутреннее кольцо предназначено для прохода через 3-дюймовое отверстие, поэтому бак не нужно бросать.
-Уплотнительное кольцо для идеального уплотнения.
— Сверхпрочная конструкция из цельной заготовки.
— Может быть установлен на любой топливный бак с доступной плоской поверхностью диаметром 4 дюйма
-Поддержка компании, которая изобрела отстойник с одним отверстием!
— Может использоваться на металлических или пластиковых резервуарах
— Работы на газе или дизельном топливе
— РАЗРАБОТАН И ПРОИЗВОДИТСЯ НА НАШЕМ ПРЕДПРИЯТИИ В ВУДБЕРИ, TN, США!!!
Комплект включает:
— Корпус поддона
— Отстойник «Pacman» в опорном кольце бака
-3-дюймовая кольцевая пила (только для пластикового резервуара.
При установке на металлический резервуар необходимо приобрести металлическую кольцевую пилу)
— Болт из нержавеющей стали
— Уплотнительная шайба
-Уплотнительное кольцо
-(2) -8 Уплотнительное кольцо (ORB) для 1/2″ QDC/штуцеров с защелкой (с уплотнительным кольцом)
-(1) -8 Заглушка с уплотнительным кольцом (ORB) для работы с одним выходом (с уплотнительным кольцом)
-1/4″ NPT Штуцер сливной пробки из нержавеющей стали
Если вы хотите установить топливную систему FASS, топливный насос Air Dog или любую другую топливную систему послепродажного обслуживания, вы обнаружите в ходе своего исследования, что многие бывшие и нынешние клиенты жалуются на шум и проблемы с четвертью бака.
Давайте сначала рассмотрим проблему с четвертным танком. Эти проблемы с четвертью бака вызваны соломинкой, часто поставляемой с этими комплектами.
Трубка для вытягивания — это трубка, которая проходит через верхнюю часть топливного бака и присоединяется к всасывающей линии, идущей к топливной системе послепродажного обслуживания. Вытягивающая соломинка находится там, где вы просверливаете отверстие, но единственные доступные места для сверления в вашем заводском дизельном топливном баке — это гибкие места. Так что, когда вы едете, топливный бак изгибается. Когда вы идете по крутому углу с четвертью бака топлива, соломинка может отклониться от того места, где гравитация уносит топливо. Это приводит к тому, что топливная система всасывает воздух и действует так, как будто у вашего грузовика заканчивается топливо. Грузовик заглохнет, но как только вы остановитесь и топливо осядет, грузовик снова заведется. Это не только раздражает, но и опасно, потому что ваш усилитель руля перестает работать, когда глушится двигатель, тормоза также становятся отрывочными. Шум — еще одна распространенная жалоба, связанная с топливными системами послепродажного обслуживания.
Почему топливный насос издает такой сильный шум? Напрягайте, чем больше насос должен работать, тем больше шума он будет издавать. Когда топливная система пытается всасывать топливо вертикально через соломинку, это заставит топливный насос работать тяжелее. Следовательно, в результате будет больше шума. В некоторых из этих дизельных подъемных насосов вторичного рынка используется заводская тяговая солома очень маленького диаметра. Если топливная система, которую вы приобрели, работает на 1/2 дюйма или 5/8 дюйма, а заводская тяговая солома имеет размер только 5/16 дюйма, то у вас есть серьезное ограничение в потоке топлива. Это всегда приведет к тому, что топливный насос перестанет работать. бежать сильнее и громче
Топливный отстойник Bean Diesel Bean Machine предназначен для решения всех этих проблем. Заправляя топливо снизу бака, а не сверху, вы снимаете большую нагрузку с топливного насоса, позволяя ему работать намного тише, и вам больше никогда не придется беспокоиться о проблемах с четвертью бака! Еще одним дополнительным преимуществом топливного картера Beans Diesel Bean Machine является тот простой факт, что вам больше не нужно снимать топливный бак, чтобы установить топливную систему послепродажного обслуживания.
Вы просто просверливаете отверстие в дне бака, очищаете от стружки и устанавливаете поддон. Требуется минимум инструментов, и это сокращает время установки примерно на 3 часа.
Если вы читали на форумах, что эти поддоны могут быть сбиты или вытащены из бака, уверяем вас, что ни одна деталь производства Beans Diesel Bean Machine не выпускается без предварительного тщательного тестирования. Мы разослали несколько таких отстойников клиентам по всей стране в разных климатических условиях, чтобы убедиться, что наша установка была простой, а наш продукт выдержит их суровый образ жизни. Если трудолюбивые лесозаготовители в Скалистых горах на северо-западе могут изо дня в день пробивать вверх и вниз по ужасным грунтовым дорогам с нашими установленными отстойниками, то мы почти уверены, что вы не собираетесь сбивать наш отстойник по дороге на работу и с работы. каждый день. Гонки по пустыне, говорите вы, мы тоже прошли через это. Представьте себе 7000-фунтовый дизельный грузовик, плывущий с вершины песчаной дюны и разбивающийся о скалы и заросли полыни, двигаясь со скоростью 9 градусов.
0 миль в час. Мы видели эти топливные отстойники настолько разрушенными, что их едва можно было распознать… до сих пор нет утечек. Не ведитесь на клавиатурных ниндзя. Мы заверяем вас, что наш отстойник для дизельного топлива соответствует поставленной задаче. Что бы вы ни делали, оно будет выполнять свою работу, если вы будете следовать нашим пошаговым инструкциям и соблюдать осторожность при центрировании отверстия в предварительно отформованной втулке на дне вашего резервуара.
Насколько прочны наши отстойники? Посмотрите наше тестовое видео о пытках, чтобы успокоиться, если вы беспокоитесь о том, чтобы отправиться в бездорожье со своим отстойником Beans Diesel Bean Machine Sump!
Посмотрите наше видео, демонстрирующее, что пузырьки не являются проблемой для многофункционального отстойника Bean Diesel Bean Machine.
Инструкции по установке топливного поддона
Отзывы (25)
Написать рецензию
Я еще не устанавливал его, но он кажется тяжелым, очень прост для установки, выглядит хорошо
Автор: Дэн Стокгольм, 19 сентября2022
Работает идеально, как описано.
Купила бы снова. Качественная сборка.
Опубликовано Рубеном Боуманом 7 июня 2021 г.
Опубликовано Shane D Martin 2 ноября 2020 г.
У меня нет ничего плохого, чтобы сказать, что это был отличный продукт, потрясающее качество и простота установки, как и говорится на веб-сайте, не может быть счастливее, это определенно стоит денег за этот потрясающий продукт. Отличная работа для ребят. на спектакле beans deisel!
Опубликовано Кайлер Бейли 17 сентября 2020 г.
быстрая доставка, отличное качество товара, быстрая установка. Отличная компания.
Опубликовано ANDREW ROSS 11 августа 2020 г.
У меня это было не так давно, но пока все хорошо. Очень прост в установке и необходим для работы подъемного насоса Fass с рабочим ходом 11-16.
Опубликовано Мэттом 22 июня 2020 г.
Отличный товар. Простая установка
Опубликовано Джесс Уокер 25 мая 2020 г.
Установка отстойника была очень простой, и он работает потрясающе! Единственным недостатком, который у меня был, была кольцевая пила, которая была в комплекте.
Когда я начал сверлить бак, пила не просто оторвалась, а полностью сломалась.
Опубликовано Логаном 11 мая 2020 г.
Процесс установки поддона был очень простым. Наличие прилагаемой кольцевой пилы для быстрой и точной установки. У меня он питается от фасса 150.
Мне также нравится функция слива для будущего обслуживания топливного бака.
Я даю установке трудно 3/10
И качество 10/10
Опубликовано Джеффри Джексоном 24 февраля 2020 г.
Великолепный дизайн, невероятно удобный для пользователя. Входящая в комплект кольцевая пила имеет огромное значение, когда речь идет о простоте и удобстве. Отличный дизайн и действительно прочный. Езжу на машине уже неделю и абсолютно никаких утечек или проблем. Рекомендую и рекомендую всем, кто ищет качественную вытяжку. Отличная работа Фасоль!!
Опубликовано Аароном Локком 1 февраля 2020 г.
Это качественный продукт, произведенный в США благодаря кофемашине.
Опубликовано Seth 31 декабря 2019 г.
Качественный продукт, простая установка.
Опубликовано Морган 26 ноября 2019 г.
Этот отстойник потрясающий, он устранил мою проблему с 1/4 бака и значительно успокоил мой откачивающий насос.
Опубликовано Kalab 6 ноября 2019 г.
Установил топливную систему Fass на свой грузовик, но не смог подключить ее к топливному баку с помощью поставленного фитинга, поэтому я установил комплект отстойника Beans Diesel! Очень простая установка и отсутствие утечек, подсоедините шланг 1/2 дюйма к штуцеру поддона и вперед к гонкам! Планировал сбросить топливный бак, чтобы убедиться, что стружка от 3-дюймовой кольцевой пилы не попала в бак, но на самом деле в этом нет необходимости! Очень впечатлен этим продуктом!!
Опубликовано Томом Бастером 12 июля 2019 г.
Отличный продукт, очень хорошо сделанный и собранный.
Опубликовано Калебом Вортом 13 мая 2019 г.
Простота обработки, маркировки, упаковки и установки на высшем уровне.
Дал мне лучшее место для возврата топлива, чем то, что Air Dog хотел, чтобы я сделал на моем первом уловке поколения, и устранил мою проблему с падением давления топлива в баке на 1/4. Причина для 4 звезд, а не 5, заключается в том, что мой танк немного текстурирован, из-за этого он затянут до рекомендованных 22 футо-фунтов, и, конечно, он немного изнашивается. Сегодня поеду перепрошивать, посмотрим что будет.
Опубликовано Tyler 22 апреля 2019 г.
Я купил многофункциональный отстойник топливного бака Bean Machine для топливного бака из нержавеющей стали, и он отлично работал. Установка была простой и никаких проблем с баком из нержавеющей стали. Отличный продукт.
Опубликовано Полом Саннино 22 апреля 2019 г.
Топливный бак для бобов сладкий. Супер чистый вид, прочный и крепкий. Не протекает ни капли, и я очень доволен своей покупкой, определенно рекомендую для друга!
Опубликовано Джеффом Хатчингсом 15 апреля 2019 г.
Этот отстойник крепкий! Отправили быстро.
Нравится, как легко было установить. Просто нужно правильно настроить часы. Даже при включенной лампочке топлива он снабжает мой FASS. Я снял звезду, потому что кольцевая пила сломалась до того, как прошла через бак. Я сделал быстрое исправление, чтобы заставить его работать. Отличный продукт!!!
Опубликовано Риком 12 апреля 2019 г.
Опубликовано Джейкобом 10 апреля 2019 г.
Очень красивая конструкция, простота установки и очень низкая вероятность утечек. Очень впечатлен. Не думал, что это будет так просто.
Опубликовано Джесси 27 марта 2019
Я установил этот поддон на свой Dodge W250 1992 года выпуска. Установка была очень простой, самой трудоемкой частью было слить топливо. Эта штука сверхмощная, никаких проблем с протеканием или перемещением — пончики в поле, глубокая грязь, камни — эта штука выдержит. После установки я ощутил заметное увеличение мощности, могу сказать, что теперь двигатель получает все необходимое топливо.
Работает очень хорошо с моим высокообъемным подъемным насосом, форсунками 5×13 и модифицированным ТНВД.
Опубликовано Noah I 26 марта 2019 г.
Мне еще предстоит установить дренажный насос, но я оставлю отзыв после того, как сделаю это. Я очень впечатлен искренним обслуживанием клиентов, которое обеспечивают Майкл и женщина из отдела продаж. Спасибо, BDP, я в восторге от запуска нового отстойника на моем LLY Duramax
.
Опубликовано Майклом Меркурио 4 марта 2019 г.
Опубликовано Марком Кайзером 4 марта 2019 г.
Я еще не установил это. При открытии коробки все выглядит отличного качества. я не # 039;не могу сказать ничего конкретно негативного. Предлагается попытаться очистить/сгладить любые заусенцы после высверливания портов подачи/возврата.
Опубликовано John Boda 22 февраля 2019 г.
Загрузи больше
Видео
Дополнительная информация
Артикул:
00:280002
СКП:
853898005011
Ширина:
10.50
Высота:
3,00
Глубина:
7,50
| |||||||||||||||||||||||||||||||||||||||||||||||||||
Copyright © 2022 Esprit Tech | |||||||||||||||||||||||||||||||||||||||||||||||||||
00
00
00Фильтры и сетчатые фильтры для топливной системы самолета
Все топливные системы самолета оснащены фильтрами и сетчатыми фильтрами для обеспечения того, чтобы топливо, подаваемое в двигатель (двигатели), не содержало загрязнителей.
Первый из них встречается на выходе из топливного бака. Отстойник используется для сбора мусора в самой нижней части бака, который затем можно слить перед полетом. Фактический выпуск топливного бака расположен над этим поддоном. Определенный тип экрана используется для улавливания загрязняющих веществ, пытающихся вытекать из бака в топливную систему. Экраны для пальцев распространены на легких самолетах. Они эффективно увеличивают площадь выпускного отверстия топливного бака, позволяя улавливать большое количество мусора, не пропуская при этом топливо. На рис. 1 показаны пальцевые сетки, ввинчиваемые в штуцер, приваренный к выходному отверстию бака.
| Рис. 1. Пальцевые сетчатые фильтры на выходе из топливного бака используются в легких самолетах |
На самолетах с более сложной топливной системой выпускные решетки на выходе из топливного бака имеют аналогичную конструкцию.
При использовании подкачивающих насосов в баке сетчатый фильтр на выходе из бака располагается на входе подкачивающего насоса. Большая площадь экрана позволяет улавливать мусор, при этом обеспечивая достаточный поток топлива для работы. Требуется регулярный плановый осмотр и очистка этих фильтров.
Необходим дополнительный главный фильтр топливной системы самолета между выпускным отверстием топливного бака и устройством дозирования топлива (в карбюраторной или инжекторной системе). Он обычно располагается между топливным баком и топливным насосом с приводом от двигателя в нижней точке топливной системы и оснащен дренажным отверстием для отбора проб и слива перед боем. На легких самолетах основной фильтр может быть выполнен в виде газогенератора. Газколятор — это сетчатый фильтр или фильтр для топлива, который также включает чашу для сбора осадка. Чаша традиционно стеклянная, чтобы можно было быстро визуально проверить наличие загрязнений; однако у многих газколяторов также есть непрозрачные чаши.
В газколяторе есть слив, или чашу можно снять, чтобы осмотреть и удалить застрявший мусор и воду. [Рисунок 2]
| Рис. 2. Газколятор — это основной топливный фильтр между топливными баками и устройством дозирования топлива на многих легких самолетах |
на брандмауэре двигателя. Слив доступен через легкодоступную панель или просто проходит через нижнюю часть капота двигателя. Как и в случае с большинством фильтров или сетчатых фильтров, топливо может поступать в устройство, но для выхода оно должно проходить через фильтрующий элемент. Вода, которая тяжелее топлива, задерживается и скапливается на дне чаши. Другой мусор, слишком крупный, чтобы пройти через элемент, также оседает в чаше фильтра.
Легкие самолеты с более высокими характеристиками могут иметь основной фильтр/фильтр. [Рисунок 3] На двухдвигательных самолетах для каждого двигателя имеется главный фильтр.
Как и в случае с одномоторными самолетами, сетчатый фильтр часто устанавливается низко на противопожарной перегородке двигателя в каждой гондоле.
| Рис. 3. Узел фильтра на легком самолете с двумя поршневыми двигателями |
Другие более крупные топливные фильтры имеют конструкцию с двойным экраном. Цилиндрический структурный экран обернут мелкоячеистым материалом, через который должно проходить входное топливо. Внутри цилиндра находится дополнительный конусообразный экран. Топливо должно пройти вверх через конус, чтобы добраться до выхода фильтра. Сетка, используемая в этом узле фильтра, предотвращает выход воды и частиц из чаши фильтра. Загрязнения собираются на дне и удаляются через дренажный клапан. [Рисунок 4]
Рис. 4. Двойной сетчатый фильтр большой площади пропускает топливо через внешнюю цилиндрическую сетку и внутреннюю коническую сетку Крайне важно, чтобы доставляемое к ним топливо было чистым и не содержало примесей. Использование микронных фильтров делает это возможным. Сменный тип сетки фильтра из целлюлозы, показанный на рис. 5, может задерживать частицы размером 10–200 микрон и поглощать воду, если она присутствует. Небольшой размер сетки повышает вероятность засорения фильтра мусором или водой. Поэтому в сборку фильтра включен предохранительный клапан, который пропускает топливо через блок в случае повышения давления из-за засорения.
а также газотурбинные самолеты. Хотя технически они являются частью топливной системы двигателя, здесь обсуждается распространенный тип, используемый в газотурбинных двигателях. Это также микронный фильтр. В нем используются мелкоячеистые диски или пластины, уложенные на центральное ядро. Эти фильтры способны выдерживать более высокое давление в топливной системе двигателя после насоса с приводом от двигателя.
Индикация засорения фильтра также может появиться в кабине пилота с помощью переключателя перепуска или перепада давления выключатель. Байпасный клапан физически активирует переключатель, замыкающий цепь на сигнализатор первого типа. Индикатор дифференциального давления сравнивает входное давление топливного фильтра с выходным давлением. Цепь завершается, когда возникает заданная разница. Таким образом, индикатор загорается, если засорение вызывает открытие байпаса или существенное изменение входного и выходного давления. Температуру топлива также можно контролировать на предмет возможности блокировки, вызванной замерзшей водой. Связанные посты
Предыдущий пост Следующий пост Вам может понравитьсяИспытание морского топливного фильтра — моряк-практикДизельные двигатели превратились в невероятно надежные источники энергии. Меняйте масло, следите за системой зарядки и аккумуляторами и, самое главное, всегда заправляйте их чистым топливом. Во-первых, дизельная ошибка. Бактерии и грибки (не водоросли — это неверная номенклатура) могут заражать бак, питаясь дизельным топливом и производя объемы биомассы, забивающей бак, трубопровод и фильтр, с консистенцией соплей. Его можно предотвратить путем регулярного использования биоцидов (см. PS , август 2013 г.), но не используйте биоциды для лечения существующего заражения; клопы умрут, отслоятся и забьют все. Ошибка дизельного двигателя также может быть предотвращена путем тщательного хранения топлива сухим. Проверяйте крышку заливной горловины и заменяйте уплотнительное кольцо каждые два года; протекающие крышки заливных горловин являются основной причиной влажного топлива. Осмотрите вентиляцию. Могут ли проникнуть волны? Достаточно ли высока петля? Используйте разделительные фильтры, такие как серия Parker Racor. Два раза в год опорожняйте дно резервуара с помощью масляного насоса. Вентиляционные фильтры с силикагелем (см. Вентиляционные фильтры дизельного бака, PS , январь 2014 г.) предотвращают поглощение атмосферной влаги топливом и ее попадание на дно. Другим источником твердых веществ являются асфальтены. Это полимеры, образующиеся при старении нестабильного дизельного топлива. Со временем топливо темнеет, слегка мутнеет, на дне скапливается тонкий слой черной смолы. Поскольку асфальтеновые частицы мелкие и мягкие, даже фильтры тонкой очистки могут их не удалить (могут деформироваться и просачиваться через поры). Однако, как правило, они не повреждают систему впрыска, опять же, потому что они мягкие. Масштабы проблемы варьируются в зависимости от региона в зависимости от нефтеперерабатывающего завода и источника сырой нефти, но при надлежащих методах хранения и дополнительных стабилизаторах качество дизельного топлива должно оставаться стабильным в течение нескольких лет. Биодизель менее стабилен и более склонен к образованию шлама. У дизелей нет искры и/или суетливых карбюраторов, но форсунки и насосы форсунок — это точные механизмы, которые не терпят грязи. Бензиновая фильтрацияБензиновая фильтрация, как правило, менее проблематична, прежде всего потому, что не существует такой вещи, как бензиновые жучки (бензин слишком токсичен), но у подвесных двигателей с впрыском топлива все еще могут быть проблемы. Если вы используете бензин без этанола, вам могут помочь водоотделители. Если вы используете E10, это не так. Если смесь бензина и этанола не разделена, свободной воды для удаления нет. Смесь растворяет любые капли. Если он отделился, то никакой разделитель не сработает. Отделенный бензин имеет меньшую разницу в плотности, чем отделенное дизельное топливо (водная фаза фактически состоит в основном из этанола), водная фаза не так легко удаляется гидрофобным фильтрующим материалом (опять же, отделенный раствор в основном состоит из этанола), а октановое число бензина теперь слишком низкое после удаления этанола. Если бензин отделился, единственное, что нужно сделать, это откачать плохой бензин в баке и трубопроводах, выяснить, как туда попала вода, и начать сначала. Наконец, продукты коррозии из бака (дизель) или изнутри самого карбюратора (бензин) могут вызвать проблемы. PS провел испытания присадок к бензину ( PS, август 2012 г., ) и присадок к дизельному топливу ( PS, август 2013 г., ) на предмет защиты от коррозии, и мы работаем над обновлением присадок к бензину. Эти отчеты очень ценны для моряков, так как мы используем наши двигатели реже. В сравнительном тесте морских масляных фильтров ( PS, июль 2019 г., ) мы разрезали более 100 бывших в употреблении масляных фильтров и узнали, что большинство из них собраны довольно хорошо. Заявления в Интернете о необходимости винтовых пружин и металлических торцевых крышек не нашли под собой никаких оснований. Мы нашли много качественных фильтров, в которых не было металлических торцевых крышек или пружин. Но мы также узнали, что у некоторых брендов были постоянные проблемы с долговечностью или контролем качества. Мы задались вопросом, относится ли то же самое к топливным фильтрам. Что мы протестировалиКак и в случае с отработанным масляным фильтром, мы собрали 100 образцов из мусорных баков и механических частей. Мы собирали как бензиновые, так и дизельные фильтры. С ленточной пилой в руке мы разрезали их, чтобы посмотреть, чему мы можем научиться. (Примечание по технике безопасности: мы даем бензиновым фильтрам высохнуть в течение двух месяцев, прежде чем врезать их.) Наблюдения В отличие от масляных фильтров мы не обнаружили ни одного механического отказа. Никто. Без тепла и вибрации они просто не портятся так же. Масляные фильтры необходимо менять каждый раз при замене масла, потому что сам фильтр изнашивается, но практика оставлять топливные фильтры на месте в течение многих лет, вероятно, допустима, если банка не ржавеет или фильтр не забивается в неподходящий момент. момент. Предусмотрительный моряк будет менять дизельные фильтры каждую весну, но бензиновые фильтры служат дольше, потому что бензиновых жуков не бывает. Чем тоньше фильтр, тем больше он улавливает и тем быстрее забивается. Об этом рассказывают три фильтра из многоступенчатой системы слева: 30-микронный фильтр, 10-микронный фильтр и 2-микронный фильтр. Понятно, что большую часть работы выполняет 2-микронный фильтр. Не знаете, является ли шлам в вашем фильтре относительно безвредным асфальтеном, который накапливался годами, или быстрорастущей инвазией насекомых? Нанесите немного отбеливателя на фильтр. Жуки станут белыми, но асфальтен не пострадает. Как и в случае с масляными фильтрами, часто используется ребрендинг. Ни один OEM-производитель не производит свои собственные фильтры. Как и в случае с масляными фильтрами, поставщики со временем меняются. Мы не пытались отследить производителя каждой тестируемой марки. Совместимость фильтров. Все основные производители дизельных фильтров заявляют о совместимости с биодизельными смесями до B20. Мы не рекомендуем использовать биодезель из-за повышенного риска появления жуков, но с вашим фильтром все в порядке. Мы обеспокоены осыпанием волокон так же, как и масляными фильтрами. Когда мы промывали поверхность полирующих фильтров второй ступени, мы обнаружили, что значительная часть твердых частиц представляла собой волокна из первой ступени. Мы можем только предположить, что конечный фильтр пролил часть своего материала в двигатель. Синтетические носители от Wix, Fleetguard и Parker, как известно, теряют меньше, но реальную разницу трудно определить количественно. Мы слышали ужасные истории о сослуживцах, купивших дешевые подделки Racor в Интернете. Кто может их винить. Это просто фильтр, и они дорогие. Но они заметили, что фильтры, похоже, не загрязняются так сильно, как элементы Racor, что говорит о том, что они улавливают меньше грязи. Жесткость фильтра зависит от того, что вы ловите. Если вы боретесь с клопами, дешевый фильтр первой ступени (20-30 микрон) может улавливать комки, пока вы согреваетесь от мысли, что вам действительно нужно очистить аквариум. С другой стороны, если речь идет об асфальтенах, то они, скорее всего, пройдут сразу через фильтр грубой очистки (20-30 микрон). См. изображение 30-, 10- и 2-микронных элементов из многоступенчатой системы полировки на стр. 13. Совершенно ясно, что 2-микронный фильтр выполняет всю работу, а другие, вероятно, не влияют на 2-микронные элементы. ожидаемая продолжительность жизни. Что приводит нас к номинальным и абсолютным рейтингам фильтров. Фильтры — это не оконные сетки, где можно измерить отверстия и сказать, что это самый большой жук, через который можно пролезть. Банджо-болтыЭти полые болты, названные так потому, что они напоминают банджо, позволяют устанавливать трубопроводы в труднодоступных местах без перекручивания шланга. Но они также печально известны затыканием. Внутренние отверстия меньше, чем шланг, поэтому, если что-то сорвется со шланга, оно зацепится именно здесь. Есть резкие повороты. Они также могут быть источником трудно обнаруживаемых утечек воздуха, если прокладка была сжата после слишком большого количества циклов снятия/замены. И время от времени вам попадется один с внутренним фильтром. Это может привести к хорошему почесыванию головы; вы поменяли фильтр, продули шланги, а поток все равно кажется ограниченным. Фильтры CAV CAV входит в группу компаний Lucas, специализирующихся на системах впрыска топлива. Затем топливо достигает среды, где более мелкие частицы отбрасываются покрытой маслом гидрофобной средой и падают в чашу. Наконец, топливо проходит через среду и попадает в двигатель. В фильтрах CAV (инициалы Charles A Vandervell) топливо поступает прямо в среду, где сначала стекает по спирально навитой среде, что не обеспечивает положительного удаления частиц. Идея состоит в том, что за этим последует фильтрация положительного размера ниже по течению. Банки изготовлены из тонкой стали толщиной всего 0,012 дюйма по сравнению со стандартной сталью толщиной 0,017 дюйма, используемой в других фильтрах. Это делает их в три раза менее жесткими и гораздо более подверженными вмятинам и деформации во время установки. Следовательно, они, как известно, протекают. Volvo Penta (номер по каталогу 3581078-7) и Fleetguard (FF167A) производят канистры для кожухов CAV. Хотя мы не тестировали их, из того, что мы видим, они используют одинаковую схему потока с фильтром в первую очередь и одинаковую спиральную намотку глубины, поэтому мы не можем их рекомендовать. Они могут быть лучше сделаны, чем те, которые мы тестировали. Тем не менее, мы советуем заменить фильтры со спиральной конструкцией CAV на более современные. Не забудьте переработать. Утилизируйте топливные фильтры вместе с использованными масляными фильтрами. Это включает в себя бензиновые фильтры, если вы сначала их осушите, и дать им высохнуть — неплохая идея. Выводы В отличие от бывших в употреблении масляных фильтров, потенциальных нарушителей спокойствия в этой связке мы не обнаружили. Ну, кроме фильтров CAV, которые, мы надеемся, вы замените на что-нибудь получше. Весной поменяй фильтр и езжай дальше. 3 вопроса, которые следует задать перед покупкой отстойника следующего бакаРедактировать Топливо 12 марта 2019 г.
Фотография предоставлена OPW Retail Fueling Отстойники являются последней линией защиты в подземных системах хранения и раздачи топлива от многих ситуаций, которые могут поставить под угрозу безопасность и эффективную работу системы. с его качеством топлива, в опасности. Их основная задача состоит в том, чтобы улавливать и предотвращать попадание любого неорганизованного топлива — будь то в результате утечек или аварий — в почву вокруг подземного резервуара для хранения (UST) и, возможно, в окружающие резервуары с подземными водами. Кроме того, отстойники баков предотвращают попадание воды в топливную систему, что может привести к загрязнению бензина или дизельного топлива и повреждению компонентов топливной системы транспортного средства, в которое подается загрязненное топливо. Поэтому очень важно, чтобы продавцы топлива оснащали свои системы UST высококачественными отстойниками. Это важно, потому что любое неорганизованное топливо, попадающее в почву, водоснабжение или СТЮ, может в конечном итоге привести к перебоям в обслуживании, запретительным нормативным штрафам и дорогостоящим затратам на очистку и ремонт, а в худшем случае закрытие площадки. Чтобы убедиться, что их топливные системы оснащены отстойниками самого высокого качества, надежности, долговечности и целостности, розничные продавцы должны рассмотреть следующие три вопроса, прежде чем совершить следующую покупку отстойников: 1. Ваши отстойники построены с использованием самых современных методов и материалов? В течение многих лет полиэтилен (PE) был предпочтительным материалом для изготовления отстойников резервуаров, и он показал превосходные результаты. Однако производители резервуаров-отстойников осознали, что изготовление их продукции из армированного волокном полимера (FRP) или стекловолокна дает много преимуществ по сравнению с традиционными отстойниками из полиэтилена. В области резервуаров-отстойников из стеклопластика существует четыре различных метода изготовления:
Методы ручной / мокрой укладки и укладки с измельчителем являются наименее дорогими, но они самого низкого качества. Эти методы изготовления могут производить отстойники с непостоянной толщиной стенок, хрупкими участками стенок и шероховатыми поверхностями, с которыми трудно работать. В результате получается отстойник, не обладающий прочностью и надежностью, необходимыми для успешного выполнения своих обязанностей. Между тем, вакуумный производственный процесс RTM устраняет проблемы, связанные с процессами ручной/влажной и измельчительной укладки, предлагая длинный список преимуществ, включая использование металлических вставок в пресс-форме для обеспечения постоянства формы; постоянная толщина стенки; прочная конструкция с низкой проницаемостью; гладкая отделка с обеих сторон; не требуется гель-покрытие для обеспечения водонепроницаемости; и соблюдение нового стандарта UL-2447 для работы резервуар-отстойник. 2. Является ли отстойник вашего резервуара действительно водонепроницаемым? Предотвращение коварного проникновения воды в топливную систему — постоянная забота продавцов топлива. Вода, попадающая в ЕСН, может иметь далеко идущие негативные последствия для розничных продавцов и их покупателей. Следующее поколение отстойников резервуаров из стеклопластика RTM было разработано для использования в качестве водонепроницаемых изоляционных камер, которые обеспечивают вторичную изоляцию для фитингов клапанов резервуаров, насосов и трубной арматуры. Эта возможность достигается за счет включения кольца из нержавеющей стали и уплотнительной прокладки, которые делают крышку водонепроницаемой и предотвращают попадание воды в СТЮ, а затем и в топливораздаточное оборудование. Многие производители поддонов не используют прокладки или механизмы для сжатия и действительно делают свои крышки водонепроницаемыми. Конструкция этих водонепроницаемых зумпфов также обеспечивает легкий доступ к самому UST, что позволяет выполнять любые работы по обслуживанию или техническому обслуживанию в чистой и сухой среде. В результате получился отстойник резервуара, сочетающий в себе «лучшее из двух миров» защиту от проникновения воды и простоту установки и обслуживания. Как устранить попадание воды в вашу топливную систему Существует несколько ключевых компонентов, которые могут защитить заправочные станции, клиентов и владельцев от опасностей проникновения воды UST. Есть ли на вашем сайте эти ключевые компоненты? 3. Поставляется ли ваш колодец с установленными на заводе отверстиями для кабелепроводов и коробкой для электропроводки? Последней инновацией в области отстойников от OPW Retail Fueling является отстойник ElectroTite без бурения. Что делает ElectroTite шагом вперед в проектировании, установке и эксплуатации отстойников резервуаров, так это то, что это первый и единственный отстойник в отрасли, который имеет установленные на заводе отверстия для кабелепроводов и коробку для электропроводки. Другие характеристики и преимущества колодцев ElectroTite включают:
И последний вопрос: готовы ли вы? оптимизировать работу вашей системы хранения и раздачи топлива? Посетите сайт opwglobal. Участники помогают сделать нашу журналистику возможной. Станьте участником CSP сегодня и получите эксклюзивные преимущества, в том числе неограниченный доступ ко всему нашему контенту. Подпишите здесь. топливное оборудование Хотите быть в курсе последних новостей?Получите актуальную информацию об индустрии комфорта. Подпишитесь, чтобы получать тексты от CSP о новостях и идеях, которые важны для вашего бренда. Информационный бюллетень Последнее из CSP , отправлено прямо на ваш почтовый ящик. Регистрация Спасибо за регистрацию! Нажмите здесь, чтобы заполнить свой профиль Beverages Вердикт: жизненно важные фармацевтические препараты должны платить монстра 293 млн.
FUELS Высокие цены на газ сохраняют согласие на потребителей. Магазины должны знать о безкассовой кассеРабота с дистрибьюторами: схема успехаСтратегия успеха для круглосуточного магазина общественного питанияЧто означает оплата на кассе для брендов4 Быстрый сервис для брендов Ресторан?Авиационные топливные системы
. .
.
следует надевать какую-либо защиту для глаз и заправляться топливом в хорошо проветриваемом помещении.
.
|
[Рисунок 6]
Если у вас есть дизельные ошибки, вам необходимо очистить бак, а затем провести профилактическую обработку ошибок в будущем. Это также убьет жуков в трубах, которые вы пропустили.
Большая часть дизельного топлива стабильна либо в результате рафинирования, либо в результате добавления присадок, и не будет этого делать в течение многих лет, если хранить ее в сухом виде и вдали от медных и цинковых сплавов (см. стр. 16, Дизельное топливо в сравнении с медью и цинком).
Для более новых двигателей Common Rail обычно требуется двухмикронная фильтрация.
Все основные производители бензиновых фильтров заявляют, что они подходят для всех смесей этанола, вплоть до E9.5. Однако смеси этанола с содержанием более 10 процентов (Е10) не одобрены Агентством по охране окружающей среды для использования на судах или производителями судовых двигателей. Будьте осторожны, чтобы избежать E15 при заправке.
Нехорошо. Возможно, эти дисконтные фильтры подходят для первого этапа двухступенчатой системы полировки, где то, что они пропускают, будет захвачено вторым элементом. Те немногие сменные элементы небрендовых производителей, которые мы видели, были хорошо сделаны, хотя мы не проверяли микронный рейтинг.
Это вопрос статистики, и разные производители фильтров могут выбирать разные рейтинговые системы. Чем выше процент при данном рейтинге, тем эффективнее. Этот рейтинг также меняется, поскольку частицы забивают среду, делая отверстия меньше.
Вы не часто увидите их на лодках в США, но они популярны в Великобритании. Топливно-водяные сепараторы, которые мы видим у Parker-Racor и других, работают, пропуская топливо сначала через чашу, из которой выпадают крупные капли.
Мы также отметили серьезную коррозию, усугубляемую тонкостью металла.
Если вы меняете их гораздо чаще, почистите топливный бак. Это хорошая морская практика.
Главным из этих преимуществ является совместимость с наиболее распространенными составами топлива и присадками; повышенная коррозионная стойкость; более высокая прочность конструкции; и продолжительность жизни, которая может достигать 30 лет и более.
Регулируемая по высоте «верхняя шляпа» отстойника также может приспосабливаться к широкому диапазону глубины заглубления резервуара, что позволяет легко настраивать их для уникальных потребностей отдельных объектов.
Это означает, что отстойник может быть установлен как есть на заправочной площадке без необходимости сверления. Это устраняет риск образования в системе непреднамеренных мест утечки из-за сверления точек входа. Эта функция также помогает оптимизировать время установки.
com, чтобы узнать больше о лучших продуктах для топливных баков и о том, как они могут защитить вас, ваших клиентов и окружающую среду.
При передаче такой информации в ответ либо на вопрос диспетчера, либо на инициированный пилотом предупредительный совет для управления воздушным движением, пилоты сообщают ПРИБЛИЗИТЕЛЬНОЕ КОЛИЧЕСТВО МИНУТ, в течение которых полет может продолжаться с оставшимся топливом. Весь запас топлива ДОЛЖЕН БЫТЬ ВКЛЮЧЕН в указанное время, а также должен учитываться установленная ошибка системы измерения уровня топлива 9.0217
