Дизельные двигатели Toyota 2.0 D-4D (1CD-FTV): надежность, проблемы и недостатки

1/11/2019

Турбированные дизельные моторы концерн Toyota производит и устанавливает на свои автомобили с прошлого века. Первый силовой агрегат, оснащенный системой впрыска топлива Common Rail, был изготовлен в 1999 году. Данный двигатель имел индекс 1CD-FTV. Автомобили, оснащенные подобным агрегатом, маркировались как D-4D. За разработку топливной системы отвечала компания Denso.

Первые модификации мотора 1CD-FTV устанавливались на транспортные средства марки Toyota вплоть до 2006 года. В дальнейшем силовой агрегат был модернизирован и получил индекс 1AD-FTV. Мотор объемом 2 литра производился на протяжении нескольких лет, отличался надежностью и неприхотливостью.

Несмотря на отличные технические характеристики мотора D-4D объемом 2 литра, турбодизель имеет характерные недостатки и дефекты. Основные неприятности владельцам авто приносит топливная система. Оборудование Denso в целом обладает хорошими техническими параметрами и отлично работает в паре с турбодизелем. Но если топливная система вышла из строя, отремонтировать ее сложно и дорого из-за особенностей конструкции. Производитель не поставлял в свободную продажу запчасти к форсункам и ТНВД в течение длительного времени. Приобретение готовых комплектов выливалось в крупную сумму.

На нашем YouTube-канале вы можете посмотреть разборку двигателя Toyota 2.0 D-4D (1CD-FTV), снятого с Avensis с пробегом 190 000 км.

Выбрать и купить двигатель Toyota 2.0 дизель для Avensis, Corolla , Picnic, Previa, RAV4 вы можете на сайте компании «АвтоСтронг-М».

Конструктивные особенности силового агрегата и топливной системы Toyota 2.

0 D-4D

В зависимости от модификации, силовой агрегат 1CD-FTV развивает мощность от 90 до 116 лошадиных сил. Мотор комплектуется 16 клапанами на 4 цилиндра, головка блока цилиндров выполнена из алюминиевого сплава. В состав двигателя входят распредвалы в количестве 2 единиц без гидрокомпенсаторов. Корпус выполнен из чугуна, в котором расточены цилиндры, гильзы в моторе отсутствуют.

Существует возможность регулировки тепловых зазоров клапанов. Для этого необходимо заменить специальные шайбы. При этом не требуется демонтаж распредвала. Процедура регулировки проще, чем на других турбодизелях.

В состав мотора 1CD-FTV входит впускной коллектор. Для снижения показателей турбулентности воздушного потока система комплектуется ресивером и каналами одинаковой длины. Такая конструкция позволила добиться равномерного распределения входящего потока по цилиндрам. Для регулировки ремня ГРМ применяется натяжитель гидравлического типа. РС помощью ремня осуществляется управление работой топливного и маслонасоса, помпы.

Ременной привод клапанного блока отвечает за вращение распределительного вала выпускных клапанов. Распредвал впускных клапанов вращается от выпускного распределительного вала. Передача момента осуществляется зубчатой передачей. Для снижения коэффициента трения юбки поршней обработаны полимерными составами специального образца.

Двигатель 1CD-FTV не запускается – в чем причина?

Чаще всего проблемы с запуском турбодизеля Toyota D-4D возникают по вине топливной системы, а именно форсунок и ТНВД. Но есть другие причины, при которых силовой агрегат отказывается заводиться. В первую очередь проблемы могут быть связаны с износом стартера. В сервисных центрах на данный узел обращают внимание не сразу. Длительный ремонт связан с проверкой форсунок и ТНВД, после чего очередь доходит до стартера.

Еще реже проблемы запуска мотора связаны с неисправностями электропроводки. При длительной эксплуатации авто провода постепенно перетираются. Чаще всего страдают кабели до датчика давления впускного клапана. О таком дефекте говорит ошибка, индикация присутствует даже на незаведенном двигателе. В некоторых случаях перетираются провода до блока управления двигателем. Показания с датчиков при этом не видны на диагностике.

Проблемы в работе мотора– возможные причины

Одна из основных проблем, с которой может столкнуться владелец Toyota с двигателем 1CD-FTV, заключается в отсутствии тяги, потере мощности, увеличении задымленности, вибрациях. В некоторых случаях мотор глохнет на этапе прогрева. В первую очередь опытный мастер обращает внимание на состояние клапана EGR, который включается при достижении охлаждающей жидкости температуры 60-80 градусов.

Возможным решением проблемы является чистка клапана EGR, а также всей системы рециркуляции выхлопных газов. Если проблема повторяется, клапан EGR просто заглушают. Характеристики мотора при этом остаются неизменными.

Неисправности и сбои в работе турбины

качестве турбокомпрессора на двухлитровых моторах 1CD-FTV используется агрегат марки Garrett с индексом GTA17V. Такие турбины устанавливаются в паре с двигателями мощностью 110 лошадиных сил. Модель GTA17V имеет изменяемую геометрию, отличается надежностью и износостойкостью. Выход из строя турбины связан с большим пробегом, а также использованием некачественной смазки. Основные симптомы выхода из строя – увеличение расхода масла, посторонний шум и скрежет, слабый отклик на нажатие педали газа.

Для турбин GTA17V характерна особая геометрия, управление которой осуществляется вакуумным актуатором. Если геометрия заклинивается, фиксируется передув турбины. При диагностике фиксируются соответствующие коды ошибок. Возможный вариант устранения проблемы – демонтаж, разборка и чистка турбины, а именно заклинивших лопаток. Обязательно проводится дефектовка и ремонт валов.

Для регулировки геометрии применяется упорный винт с контргайкой. При выполнении работ неквалифицированным ремонтником возможна неправильная регулировка. Максимального давления наддува не удается добиться. В некоторых случаях выходит и строя электровакуумный клапан управления геометрией. Другими негативными последствиями являются появление трещин и других дефектов шланга сервопривода.

Выбрать и купить турбину для Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте компании «АвтоСтронг-М».

Неисправности ТНВД двигателей Toyota 2.0 D-4D

Топливная система марки Denso — основной источник проблем силового агрегата 1CD-FTV. Первое поколение моторов данного типа оснащалось двухкамерным ТНВД. Нагнетание обеспечивали радиальные плунжеры Denso HP2. Следующее поколение дизельных турбомоторов комплектовалось ТНВД с индексом Denso HP3. В состав узла входила уже одна плунжерная пара. Насос подкачки на обоих ТНВД был встроенного типа.

Преимуществом более поздней версии ТНВД являлось наличие двух перепускных клапанов электромагнитного типа. Данные элементы отвечали за подачу топлива в систему и своевременное наполнение ТНВД. На этапе всасывания электромагнитные клапаны открывали канал подачи топлива, при нагнетании блокировали.

Любая поломка перепускного клапана приводит к отсутствию подачи топливной смеси. В результате мотор просто не заводится. В некоторых ситуациях фиксируется потеря контакта в блоке клапанов. В таких случаях силовой агрегат также не запускается.

Надежность ТНВД Denso не вызывает нареканий. При своевременном техническом обслуживании и применении качественного топлива ресурс плунжерной пары достигает 300-400 тысяч километров. В противном случае наблюдается сокращение периода работы ТНВД. Последствие поломки – невозможность запустить двигатель в горячем режиме, после короткой остановки.

Выбрать и купить ТНВД для Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте компании «АвтоСтронг-М».

Неисправности форсунок и сальников на двигателях 1CD-FTV

Клапанная крышка и форсунки разделены специальными сальниками, представляющими собой уплотнительные кольца. Износ прокладок приводит к постепенному пропусканию масла. В результате поверхность клапанной крышки запотевает. Кроме указанного дефекта, устранить который несложно, проблемы с запуском двигателя могут быть вызваны поломками форсунок

Дефекты двигателя Toyota 2.0 D-4D, связанные с работой форсунок

Одной из проблем моторов 1CD-FTV является проблема с сальниками форсунок. Тонкие уплотнительные колечки устанавливаются между форсунками и клапанной крышкой. При длительной эксплуатации данные элементы изнашиваются. Масло начинает подтекать и скапливаться на поверхности клапанной крышки. Замена сальников решает проблему.

Силовые агрегаты Toyota 2.0 D-4D комплектуются форсунками Denso, установленными на медные шайбы. Обязательно используются резиновые и пластиковые уплотнители. Если возникает необходимость замены форсунок, уплотнители меняются в полном комплекте.

В процессе интенсивной эксплуатации часто фиксируется прогорание медных шайб. Для дизельного мотора это означает попадание отработанных газов из камеры сгорания в колодец. В результате форсунка нагревается и происходит ее заклинивание. Чем выше температура мотора, тем быстрее глохнет мотор.

Срок эксплуатации форсунок двигателя 1CD-FTV достигает 200 тысяч километров и более. Такие показатели достижимы при правильной эксплуатации и использовании качественного топлива. В противном случае именно форсунки становятся слабым местом топливной системы. Их износ является причиной обратного хода топливной смеси. Для силового агрегата такой дефект оборачивается потерей мощности, появлением посторонних шумов, снижением тяговых характеристик.

Неисправности топливной системы проявляются и в кодах ошибок. Большой износ форсунок не обеспечивает нужного давления топлива. Мотор начинает глохнуть по мере прогрева или не заводится. В первую очередь проверяется состояние форсунок на цилиндрах №1 и №4.

При сложностях с запуском мотора 1CD-FTV можно отключить датчик температуры. Индикатор размещен на ТНВД и добраться до него не сложно. Если после этого удается завести мотор, необходимо обратиться в сервисный центр. В большинстве случаев проблема заключается в обратном сливе топлива в одной или нескольких форсунках.

До 2012 года форсунки Denso для двигателей Toyota практически невозможно было отремонтировать. Производитель не поставлял запчасти на рынок, вынуждая менять весь комплект целиком. Соответственно стоимость ремонта была очень высокой. Со временем форсунки Denso подешевели в несколько раз, на рынке появились ремонтные комплекты. Но в этом плане аналогичные элементы Bosch все равно выигрывают.

Выбрать и купить форсунки для Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте компании «АвтоСтронг-М».

Если требуется ремонт форсунок Denso с четырьмя контактами, изготовленными в период с 1999 по 2003 год, то их прописка не требуется. На таких устройствах имеется встроенный резистор, отвечающий за коррекцию впрыска топлива.

Форсунки, установленные на авто после 2003 года, имеют по 2 контакта. На самих элементах имеются QR-коды с корректировочными поправками. При ремонте необходимо сгенерировать и прописать эти данные. В остальном ремонт форсунок различных годов выпуска идентичен.

Выбрать и купить двигатель Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте компании «АвтоСтронг-М».

характеристики, бензиновые и дизельные, лучшее масло

Двигатель Toyota 2KD

Toyota 2KD-FTV представляет собой 2,5-литровый 4-цилиндровый турбодизельный двигатель. Являясь членом семейства двигателей Toyota KD, которое включает также родственный 1KD-FTV, ключевыми особенностями 2KD-FTV являются: Читать больше проДвигатель Toyota 2KD …

Двигатель Toyota 1GD

Двигатели 1GD представлены в 2015 году в качестве замены устаревшего 1KD, самых популярных дизелей Toyota. Используются на Land Cruiser Prado, семейство HiLux (Fortuner, Innova), семейство Hiace (RegiusAce, Mazda Bongo Brawny). С этим двигателем Toyota возвращает дизельные легковые автомобили на внутренний рынок. Читать больше проДвигатель Toyota 1GD …

Двигатель Toyota 1UR

Двигатель Toyota 1UR представляет собой 4-тактный безнаддувный бензиновый двигатель внутреннего сгорания V8 объемом 4608 куб.см, с водяным охлаждением. Представляет семейство UR, производимое Toyota Motor Corporation с 2006 года. Читать больше проДвигатель Toyota 1UR …

Двигатель Toyota 1HZ

Двигатель Toyota 1HZ был разработан в начале 90-х годов для внедорожников Land Cruiser. Это 4.2-литровый дизельный двигатель с одним распредвалом на 12 клапанов. Читать больше проДвигатель Toyota 1HZ …

Двигатель Toyota 1KD-FTV

Новый 3-литровый дизель 1KD-FTV очень заметно прибавил в характеристиках, вплотную приблизившись к бензиновым двигателям того же объема по мощности и значительно превосходя их по моменту. Однако надо сразу отметить, что по динамическим показателям машина с таким мотором по-прежнему им ощутимо уступает. Читать больше проДвигатель Toyota 1KD-FTV …

Двигатель Toyota 1HD

Выпуск дизелей серии 1HD был начат в 1990 году, тогда мотор появился на автобусе Toyota Coaster и внедорожнике Land Cruiser 80. Двигатель 1HD получился не только очень надежным и не прихотливым, но и его мощностные показатели достаточно внушительны. Простота конструкции позволяет ремонтировать и обслуживать мотор своими руками. Читать больше проДвигатель Toyota 1HD …

Двигатель Toyota 1VD-FTV

Двигатель 1VD-FTV является первым дизелем Тойота с конфигурацией V8. Пришел на смену старой и проверенной «шестерки» 1HD-FTE. Чтобы соответствовать стандартам Евро-5, двигатель комплектуется системой рециркуляции отработавших газов (EGR) с водяным охлаждением, каталитическим нейтрализатором и сажевым фильтром. Читать больше проДвигатель Toyota 1VD-FTV …

Двигатель Toyota 1KZ

В 1993 году был создан и запущен в серийное производство двигатель 1KZ-TE. До настоящего времени считается самой удачной версией дизельного двигателя. Этот мотор компании Toyota за короткое время смог вытеснить с рынка дизельные моторы 2L-TE. Читать больше проДвигатель Toyota 1KZ …

Двигатель 7A-FE

Двигатель 7A-FE производился с 1990-го по 2002-й год. Первое поколение, построенное для Канады, имело мощность двигателя 115 л.с. при 5600 оборотах в минуту и 149 Нм при 2800 оборотах в минуту. С 1995-го по 1997-й год выпускалась специальная версия для США, мощность которой составила 105 л.с. при 5200 оборотах в минуту и 159 Нм при 2800 оборотах в минуту. Индонезийские и русские версии двигателя самые мощные. Читать больше проДвигатель 7A-FE …

Двигатель 5A-F/FE/FHE

Семейство моторов 5A стояло на конвейере Тойоты с 1987 по 1999 год и, по сути, являлось вариацией 4A с уменьшенным объемом и преемником моторов 3A. После 99-го модификация 5A-FE была передана по наследству китайским автопроизводителям, тиражирующим его по сей день. Всего в в линейке было три модификации — 5A-F, 5A-FE и 5A-FHE. Все они имели один и тот же блок цилиндров (объемом 1498 куб. см.), цилиндро-поршневую группу (диаметр цилиндра 78,7 мм, ход поршня 77 мм), ГБЦ с углом развала впускных и выпускных клапанов 22,3 ° и DOHC 16V. Различия были, преимущественно, в системах питания и впуска, как следствие, отличающихся мощностных показателей. Читать больше проДвигатель 5A-F/FE/FHE …

Двигатель 4ZZ-FE

Двигатели Тойота Королла еще с первых моделей известны своей надежностью, производительностью и длительным эксплуатационным сроком. На сегодняшний день выпущено 12 поколений силовых агрегатов. Рядные двигатели ZZ от Toyota оснащены парой распределительных валов, снабженных цепным приводом. Головка блока цилиндров 16-ти клапанная. Объем силового агрегата модели 4ZZ-FE составляет 1.4 л, а мощность при этом достигает 97 л.с. на оборотах 6000 в минуту. За основу двигателя 4ZZ FE был взят более ранний 3ZZ. Силовой агрегат прошлого поколения был оснащен меньшим коленчатым валом. По сути же, 4ZZ ничем не отличается от трех предыдущих версий. Читать больше проДвигатель 4ZZ-FE …

Двигатель 4A

Впервые Toyota 4A увидел свет в 1982 г. и не сходил с конвейера до 2002 года. Первые два символа в его названии говорят о том, что это четвертая модификация в серии «А» выпускаемых фирмой двигателей. Начало серии было положено десятью годами ранее, когда инженеры компании задались целью создать новый движок на Toyota Tercel, который бы обеспечивал более экономный расход топлива и лучшие технические показатели. Читать больше проДвигатель 4A …

Двигатель 3ZZ-FE

Двигатель Toyota 3ZZ-FE выпускался в период с 2000 по 2007 года. Рабочий объем этого 4-цилиндрового мотора составляет 1,6 л (1598 куб. см). Фактически двигатель аналогичен мотору 1ZZ-FE, но с уменьшенным рабочим объемом цилиндров. Диаметр цилиндра двигателя 3ZZ такой же, но ход поршней стал меньше. Газораспределительный механизм представляет из себя 16-и клапанную схему DOHC с 4-я клапанами на цилиндр оснащенную системой VVT-i. Читать больше проДвигатель 3ZZ-FE …

Двигатель 1ZZ

Первые двигатели Тойота 1ZZ начали производить в 1998 году. Изготавливали их до декабря 2007 г. 1ZZ использовал мультиточечную систему впрыска. Газораспределительный тракт обеспечивал высокую экономичность топлива на низких оборотах. Большим плюсом является отличная тяга двигателя 1ZZ на высоких оборотах. Среди особенностей конструкции можно выделить кованые шатуны, коленчатый вал, который полностью изготовлен методом литья, а также впускной пластиковый коллектор. Читать больше проДвигатель 1ZZ …

Двигатель 2JZ

Производимые корпорацией двигателя Toyota 2JZ — это шестицилиндровые, рядные моторы, производство которых началось в 1991 году, сменив производимые до них двигатели серии М. Данные моторы устанавливались на автомобили с задним и передним приводом и располагались вдоль продольной оси машины. Выпускалось две модификации двигателя: 2. 5 и 3 л. Читать больше проДвигатель 2JZ …

123»

Модернизированные турбодизельные двигатели Toyota обеспечивают больший крутящий момент, большую эффективность и более низкий уровень выбросов

19 июня 2015 г.

Впервые в мире ² использование технологии изоляции стен Thermo Swing (TSWIN ³ )
Максимальная тепловая эффективность высшего класса 44 процента ⁴
На 15 % экономичнее; На 25 процентов больше максимального крутящего момента
Устраняет до 99 процентов выбросов NOx
Производство 700 000 единиц в год; доступно в ок. 90 рынков к концу 2016 года ⁵

Toyota City, Япония, 19 июня 2015 г. — Новые турбодизельные двигатели Toyota с непосредственным впрыском топлива поднимают планку топливной экономичности, мощности и бесшумности.

Благодаря первому в мире использованию технологии изоляции стен Thermo Swing Wall Insulation Technology (TSWIN) 2,8-литровый двигатель 1GD-FTV стал одним из самых энергоэффективных среди существующих двигателей с максимальным тепловым КПД 44%. Несмотря на меньший рабочий объем двигателя по сравнению с текущим двигателем KD, максимальный крутящий момент улучшен на 25 процентов, а крутящий момент на низких скоростях улучшен на 11 процентов, а эффективность использования топлива увеличилась на 15 процентов.

Двигатели также оснащены первой в истории Toyota системой избирательного каталитического восстановления мочевины (SCR) ⁶, которая может устранить до 99 процентов выбросов NOx (оксида азота), одной из основных причин загрязнения воздуха.

Недавно разработанный 1GD-FTV в настоящее время доступен в новом маленьком пикапе Hilux, выпущенном в Таиланде в мае 2015 года, и в частично переработанном Land Cruiser Prado, запущенном в Японии 17 июня. Та же линейка двигателей включает 2GD-FTV 2.4. литровый турбодизель с непосредственным впрыском топлива.

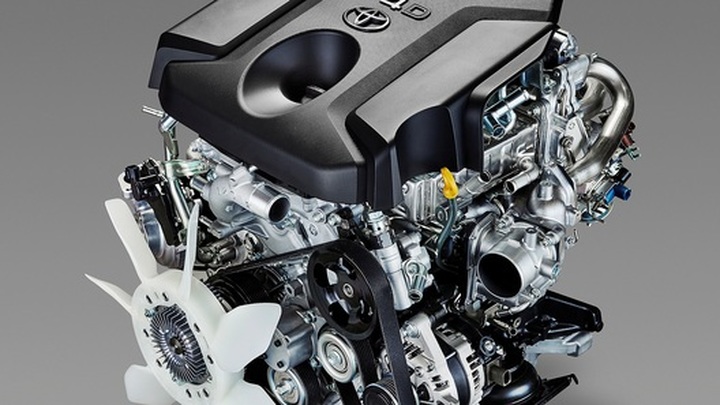

2,8-литровый турбодизельный двигатель 1GD-FTV с непосредственным впрыском топлива

Основные технические характеристики (спецификации зависят от рынка)

1ГД-ФТВ 2ГД-ФТВ Рабочий объем 2754 см3 2393 см3 Отношение диаметр/ход 92×103,6 мм 92×90 мм Степень сжатия 15,6 15,6 Максимальная мощность 130 кВт (177 л.

с.)/3400 об/мин 110 кВт (150 л.с.)/3400 об/мин Максимальный крутящий момент 450 Нм (45,9 кгсм)/1600-2400 об/мин 400 Нм (40,8 кгсм)/1600-2000 об/мин Крутящий момент на низкой скорости 370 Нм (37,7 кгсм)/1200 об/мин 330 Нм (33,7 кгсм)/1200 об/мин

Характеристики новых двигателей GD

Новые двигатели доказали свою высокую тепловую эффективность, тихую работу и высокую производительность по всему миру, в том числе в районах с экстремально холодным климатом, где температура воздуха может опускаться до -40°C, и на высотах более 4500 метров над уровнем моря.

Благодаря соседнему расположению катализатора для более чистой работы и другим улучшениям размер катализатора был уменьшен примерно на 30 процентов, а количество компоновок выхлопной системы уменьшено с 18 до всего лишь трех, что значительно упрощает глобальный процесс развертывания и снижает нагрузку на окружающую среду.

Усовершенствованная теплоизоляция дизельного топлива следующего поколения

Благодаря первой в мире технологии изоляции стен Thermo Swing и использованию на поршнях пористого анодированного алюминия, армированного диоксидом кремния (SiRPA), потери на охлаждение во время сгорания снижены примерно на 30 процентов. SiRPA — это материал с высокими изоляционными и рассеивающими свойствами, который легко нагревается и легко охлаждается.

Форма отверстия, более благоприятная для впуска воздуха, значительно увеличивает количество воздуха, поступающего в цилиндры. Кроме того, для оптимизации впрыска топлива в камеру сгорания используются недавно разработанная поршневая форма камеры сгорания и система впрыска топлива с общей топливной рампой, которая обеспечивает более высокое давление и более совершенный контроль давления впрыска топлива. Это максимизирует потребление воздуха, обеспечивая высокую тепловую эффективность и низкий уровень выбросов.

Точный предварительный впрыск, соответствующий состоянию окружающего воздуха, происходит перед основным впрыском, чтобы сократить задержку воспламенения, обеспечить стабильное сгорание даже в самых суровых условиях в мире, а также обеспечить бесшумную работу и высокую тепловую эффективность.

Компактный высокоэффективный турбокомпрессор с изменяемой геометрией (собственного производства Toyota)

Новый турбокомпрессор, используемый в двигателях GD, на 30 процентов меньше, чем его нынешний эквивалент, и оснащен новой турбиной, повышающей эффективность, и новым рабочим колесом, которое обеспечивает мгновенную реакцию на ускорение и создает максимальный крутящий момент в широком диапазоне оборотов.

Toyota — первая система избирательного каталитического нейтрализатора мочевины (SCR)

Использование запатентованной Toyota компактной высокодисперсной системы селективного каталитического нейтрализатора мочевины устраняет до 99 процентов выбросов NOx (оксида азота), одной из основных причин загрязнения воздуха. Это поможет автомобилям соответствовать стандартам Евро-6 и нормам выбросов 2010 года, установленным Министерством земли, инфраструктуры и транспорта Японии.

Текущие глобально развернутые двигатели KD будут постепенно выводиться из эксплуатации и заменяться двигателями GD. К 2016 году производство достигнет примерно 700 000 единиц в год, а ввод в эксплуатацию состоится примерно через 9 лет.0, а к 2020 году число рынков увеличится как минимум до 150.

Toyota продолжит позиционировать дизельные двигатели как ключевой компонент линейки двигателей Toyota, основываясь на философии предоставления нужных автомобилей в нужное место в нужное время. . Вся группа Toyota, включая Toyota Industries Corporation, объединит свои усилия для разработки экологически чистых и более конкурентоспособных дизельных двигателей для самых разных типов автомобилей с учетом различных потребностей людей во всем мире.

¹ Сгорание, резко снижающее потери на охлаждение. Японские спецификации
