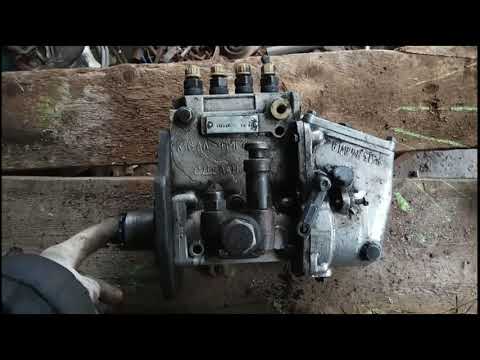

Устройство и принцип действия топливного насоса ТНВД Т-40

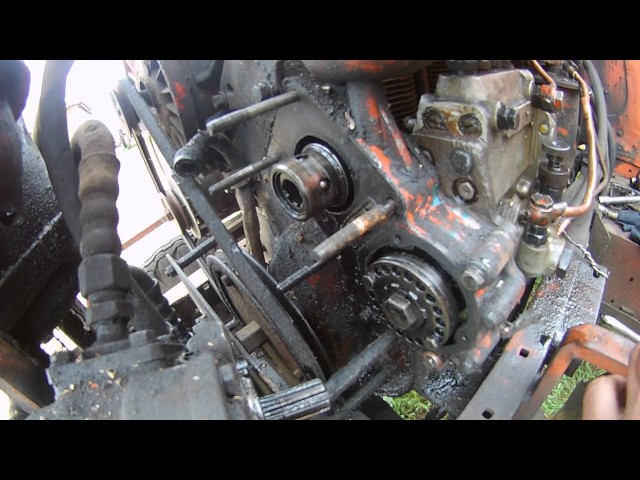

Данный топливный насос 4УТНИ-1111005 под «рябчик» по назначению и принципу действия идентичен позиции топливный насос ТНВД 4УТНИ-1111005 Т-40 (Д-144) со шлицевой втулкой. Отличие заключается в изменении типа привода насоса путем монтажа на вал привода шлицевого фланца («рябчика»), который устанавливается в определенном положении относительно шлицевой втулки. Достигается это за счет того, что на втулке отсутствует один шлиц, а на фланце одна впадина.

К основным регулировкам топливного насоса Т-40 можно отнести регулировку скоростного режима и регулировку коррекции топлива. Регулировка скоростного режима производится с помощью винта (на рисунке поз. 3). При его откручивании частота вращения начала действия регулятора увеличивается, а при закручивании уменьшается. Минимальное число оборотов при холостом ходе регулируется автоматически путем перестановки рычага управления в такое положение, которое соответствует стабильной работе двигателя Д-144.

Регулировка количества топлива, которое подает насос на пусковых оборотах, производится путем поворота эксцентрикового пальца (поз. 22). При его повороте вниз происходит увеличение подачи топлива, при повороте вверх – уменьшение. Для того, чтобы отрегулировать подачу топлива без снятия крышек насоса, производится перемещение корпуса корректора (поз. 9) относительно крышки. Выкручивая корректор, подачу топлива увеличивают, а закручивая – уменьшают.

Регулировка коррекции топлива. Увеличение подачи топлива, которое необходимо для того, чтобы обеспечить требуемый запас момента двигателя при определенной частоте вращения коленвала, зависимо от выступания (хода) штока (поз. 10) корректора относительно корпуса (поз. 9), жесткости пружины, а также ее предварительного натяжения. Регулировка хода штока осуществляется изменением количества прокладок под ним; величина хода штока в отрегулированном состоянии должна составлять 0,38-0,64 мм. При помощи винта (поз. 7) корректора регулируют предварительное натяжение пружины (поз. 8), которое должно быть равным 0,3 кгс. Увеличение хода штока и уменьшение натяжения пружины приводят к увеличению подачи топлива насосом и наоборот. Регулировку корректора можно производить при работающем насосе на безмоторном стенде.

1 – рычаг управления регулятором; 2 – винт “стоп”; 3 – винт максимальных оборотов; 4 – пружина регулятора; 5 – ось рычага корректора; 6 – рычаг корректора; 7 – регулировочный винт корректора; 8 – пружина корректора; 9 – корпус корректора; 10 – шток корректора; 11 – муфта регулятора; 12 – демпферная пружина; 13 – вал привода подкачивающего насоса; 14 – ведущая шестерня; 15 – ведомая шестерня; 16 – шайба блокировки вала регулятора; 17 – ступица регулятора; 18 – груз регулятора; 19 – пружина пуска; 20 – дозатор; 21 – тяга; 22 – эксцентриковый палец; 23 – основной рычаг регулятора; 24 – вал регулятора; 25 – ось рычага управления; 26 – рычажная втулка.

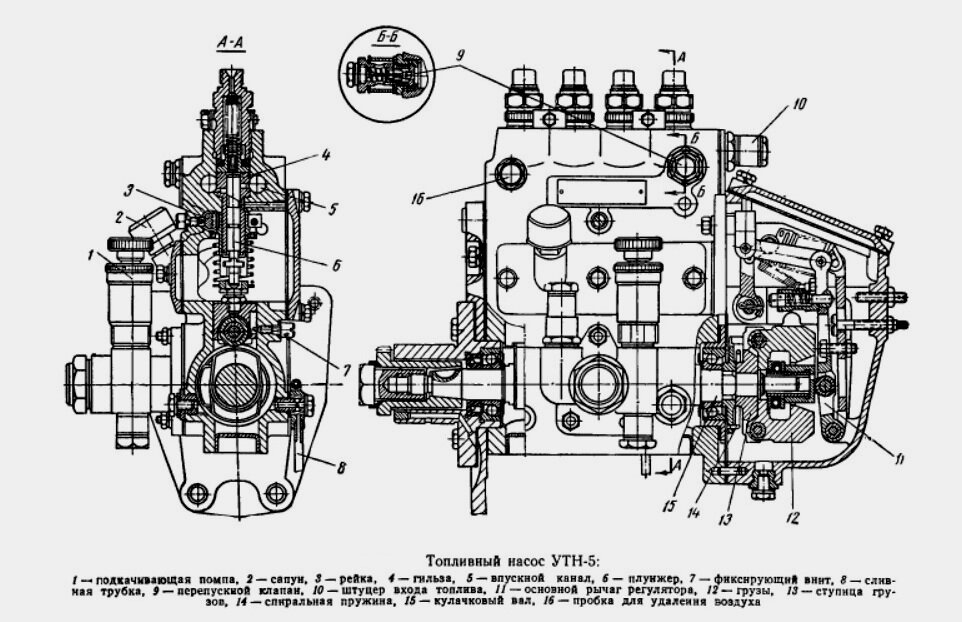

Трактор Т-40, Т-40А. Регулировка топливного насоса УТН-5А двигателя Д37М

содержание   . .

40

41


42

43

44

45

46

47

48

49  50
..

Трактор Т-40, Т-40А. Регулировка топливного насоса УТН-5А двигателя
Д37М

Регулировка топливного режима. Ограничение и регулировку скоростного
режима двигателя осуществите регулировочным болтом 13 (рис. 21),
ввернутым в прилив корпуса регулятора. Болт ограничивает перемещение
рычага управления и тем самым определяет натяжение пружины регулятора.
Регулировочный винт фиксируется контргайкой и пломбируется.

* При установке на двигатель одноплунжерного топливного наcoca НД 21
/4 — с меткой «НДТ».

Для получения более высокого числа оборотов начала действия регулятора,
для повышения номинальных оборотов выверните болт, для уменьшения
вверните его. Один оборот болта изменяет скоростной режим примерно на
25—30 оборотов.

В случае затруднения регулировки начала действия регулятора описанным
выше способом скоростной режим регулируйте изменением жесткости пружины
регулятора (увеличением или уменьшением числа рабочих витков с помощью
серьги).

При вывертывании серьги (при увеличении числа рабочих витков пружины
регулятора) число оборотов начала действия регулятора уменьшается и,
наоборот, при ввертывании серьги (при уменьшении числа рабочих витков
пружины) увеличивается. Изменение числа рабочих витков пружины на один
виток соответствует изменению числа оборотов начала действия регулятора
примерно на 35 об/мин.

Регулировка количества и равномерности подачи топлива секциями насоса.
Количество подаваемого топлива и равномерность подачи секциями насоса
регулируйте на специальном стенде путем поворота гильзы (а
следовательно, и плунжера) относительно зубчатого венца при ослабленном
стяжном винте. При повороте 1ильзы влево подача топлива увеличивается,
при повороте вправо— уменьшается. Поворот гильзы на одну риску
соответствует изменению подачи топлива секцией примерно на 12—15 см3/мин
при номинальных оборотах. Некоторую подрегулировку часовой
производительности насоса осуществляйте с помощью болта номинала 12. При
вворачивании болта (внутрь корпуса) максимальная часовая
производительность увеличивается, при выворачивании болта — уменьшается.

Помните, что регулировка топливоподачи винтом номинала может привести к
изменению скоростного режима регулятора и величины обогащения подачи при
пусковых оборотах. Поэтому после регулировки часовой подачи проверьте и
при необходимости уточните регулировку начала действия регулятора и
других параметров.

Параметры регулировки топливного насоса
37М-УТН-5А
