Гидравлические насосы широко используются в различных областях легкой и тяжелой промышленности. Имея различия во внутренних механизмах, все насосы имеют один основной принцип — они служат для передачи потока энергии двигателю.

Самыми распространенными типами гидравлических насосов в гидравлических системах машин являются поршневые, шестеренные и пластинчатые насосы.

Шестеренчатые насосы

Как правило прочные. Просты в управлении.

Эффективны менее остальных типов, т.к. работают при постоянном смещении и подходят только для систем, где давление не превышает 200 бар.

К шестеренным насосам относится героторный гидронасос, который, являясь насосом среднего давления, обеспечивает более высокую эффективность всей гидравлической системы, нежели его собратья.

Принцип работы

В корпусе шестеренного насоса имеются две шестерни: одна ведущая, другая ведомая. Поступающая в насос жидкость перегоняется от всасывательного элемента к нагнетательному.

Пояснение к схеме шестеренного гидравлического насоса:

1. Входной вал, 2. Подшипники, 3. Уплотнение вала, 4. Корпус, 5. Распределительная шестерня, 6. Опора ротора (насоса), 7. Поршень с поршневым кольцом, 8. Ротор (насос), 9. Торцевая крышка.

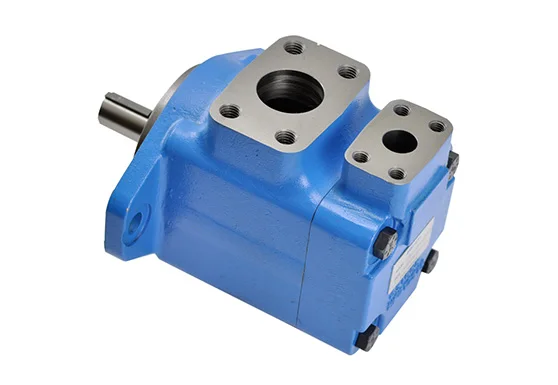

Пластинчатые насосы

Так же, как и шестеренные, используются при среднем давлении
(до 180 бар).

Однако более эффективны, несмотря на то, что также просты в применении.

Подразделяются на гидронасосы однократного и двойного действия.

Принцип работы

Насос представляет собой многокамерную машину, основным компонентом которой является ротор.

При вращении его пластины выдвигаются наружу, создавая в камерах левой стороны от оси дополнительные объемы.

В этих объемах образуется вакуум, который заполняется при обороте гидравлической жидкостью.

Одновременно, камеры, находящиеся в правой стороне, уменьшаются в объеме, выталкивая масло наружу в напорную линию с избыточным давлением — происходит явление нагнетания.

Пояснение к схеме пластинчатого гидравлического насоса:

1. Ротор, 2. Подвижные пластинки, 3. Корпус насоса, 4. Раздельные камеры (полости

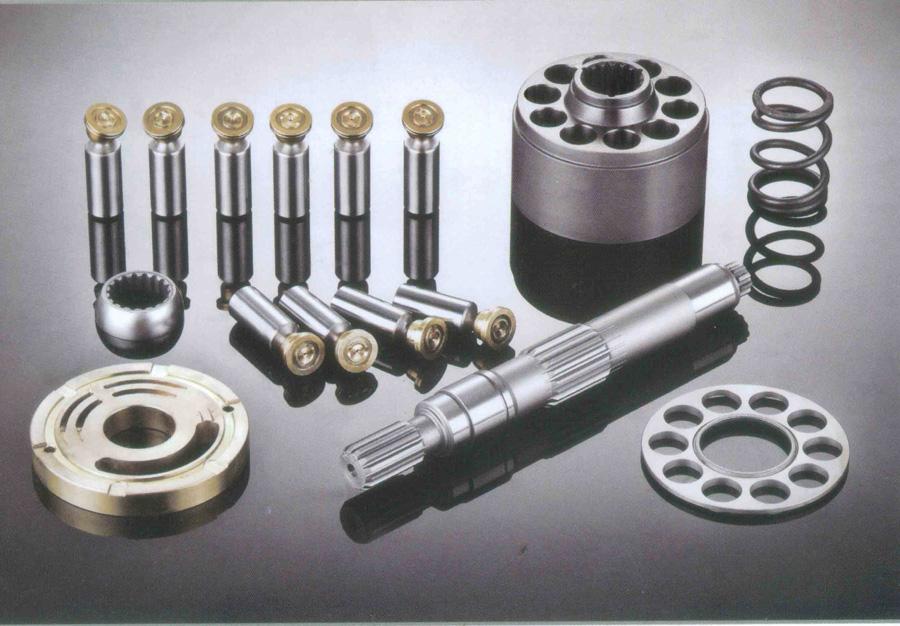

Аксиально-поршневые насосы

Разработаны с механизмом переменного смещения, позволяющим изменять выходной поток.

Подразделяются на 2 вида: аксиально-поршневый насос с наклонным блоком и аксиально-поршневый насос с наклонным диском.

Вторые проще и более экономичны в производстве.

Однако они более чувствительны к загрязнению гидравлического масла.

 Данный вид гидравлических насосов применяется в основном в дорожно-строительной технике, в частности на экскаваторах.

Радиально-поршневые насосы

Используются для очень высокого давления при малых потоках
(до 650 бар).

Движение вращающегося вала преобразуется в радиальное с помощью возвратно-поступательного движения поршней.

Принцип работы

В поршневых насосах за счет постоянного изменения внутреннего объема происходит циклическое заполнение цилиндров гидравлическим маслом с последующим их вытеснением.

Происходит это следующим образом: при закрытом нагнетательном и открытом всасывающем клапанах, а также поступательном движении поршня в сторону происходит всасывание жидкости внутрь цилиндра. Рабочая камера полностью заполняется.

Как только поршень начинает возвращаться в свое исходное положение, всасывающий клапан закрывается, а нагнетательный наоборот, открывается.

Гидравлическое масло через него вытесняется в напорный коллектор трубопровода.

Непрерывность поступления жидкости в поршневых гидравлических насосах  зависит от частоты движения поршня.

Пояснение к схеме поршневого насоса:

1. Всасывающее отверстие, 2. Продувочная заглушка, 3. Возвратная пружина, 4. Установочный винт для определения нагрузки, 5. Опорный шток (один или два), 6. Наклонный диск, 7. Вкладыш подшипника наклонного диска, 8. Крышка, 9. Шлица, 10. Втулка подшипника, 11. Поршень, 12. Диск клапана, 13. Ротор, 14. Корпус ротора, 15. Продувочная заглушка, 16. Поршень с опорным башмаком, 17. Упорный диск, 18. Корпус подшипника, 19. Конический подшипник, 20. Уплотнения вала с державкой, 21. Входной вал.

В интернет-магазине Hydraulicparts.ru Вы сможете приобрести гидронасосы на Ваш экскаватор, бульдозер по оптимальным ценам и в короткие сроки. В наличии и на заказ запчасти спецтехники известных мировых лидеров: Doosan, Caterpillar, Volvo, Rexroth и пр.

Недавние наши отгрузки

 ПОСМОТРЕТЬ БОЛЬШЕ НАШИХ ОТГРУЗОК 

Отгрузки гидронасосов, запчастей к гидронасосам, топливных насосов высокого давления и многое другое

HYDRAULICPARTS

Гидравлика для вашей техники

    +7 (929) 524-38-50

 +7 (499) 553-04-99

info@hydraulicparts. ru

     г. Москва, Волгоградский проспект, д. 42, корп. 23

     +7 (499) 553-04-99

     [email protected]

© HYDRAULICPARTS 2011-2016. Все права защищены.

Классификация гидравлических насосов

Гидравлические насосы – механизмы, преобразующие кинетическую энергию в гидравлическую. Вне зависимости от типа насосов, все они работают по одному правилу: вытеснение жидкостей. Тем не менее, при выборе гидронасоса для конкретной системы, следует принимать во внимание, как характерные особенности гидравлической системы, так и параметры, присущие каждому конкретному типу гидронасосов.

Главные критерии выбора:

•
  разброс предельных величин давления в гидросистеме;

•
  значение вязкости, используемой в системе, жидкости;

•
  габариты гидронасоса;

•
  стоимость оборудования.

Рассмотрим существующие виды гидромашин, плюсов и минусов применения. Гидравлические насосы. Классификация, с учетом конструкционных особенностей.

Поршневая группа

Поршневые гидронасосы получили широкое распространение благодаря простоте конструкции и способности создавать относительно высокие давления жидкости.

Поршневые ручные гидронасосы

К категории простейших механизмов, в которых, используется поршень относятся ручные гидронасосы. В глобальных системах такой насос используется как вспомогательный или аварийный. Рабочее давление не превышает 12-15 МПа, а объем жидкости, порядка 0,07 литра. Из плюсов можно отметить конструктивную элементарность, надежность и отсутствие двигателя. К минусам относится пониженная производительность.

Механизмы с радиально-поршневой рабочей частью

Такие насосы применяются в системах с постоянным давлением, превышающим 40 МПа и способны долгое время поддерживать до 100 МПа. Частота оборотов радиально-поршневых конструкций, порядка двух тысяч. Среди достоинств данного типа, стоит отметить малые размеры, работа с приличным давлением, элементарность конструкции. Из недостатков – приличный вес и небольшие частоты.

Конструкции аксиально-поршневого типа

Отличается специфическим расположением рабочей элементной базы. В осевой проекции блока, с некоторым углом или параллельно. Данный тип гидронасосов наиболее распространен в современных системах. Имеют наиболее приемлемые габариты. Обладают отменным КПД и работают при давлении ~ 70 МПа.

Сводная таблица плюсов и минусов:

Шестеренный тип гидронасосов

В общем виде такие механизмы относятся к роторному подтипу. Имеют пару вращающихся шестерен. Применяются в системах с небольшими давлениями.  Сельское хозяйство, смазочные системы и мобильная гидравлика – основные сферы применения.

Шестеренные гидромашины

Имеют неплохую производительность, при относительно невысоком, до двух десятков мегапаскалей, давлениях. В сложных системах используются как вспомогательные механизмы. Простота конструкции и малые габариты нивелируются низким КПД и малым рабочим ресурсом. Частоты, порядка 5000 оборотов в минуту.

Винтовой тип

Рабочие элементы представляют собой, нетрадиционной формы, шестерни. Количество рабочих зубьев соответствует числу углублений осевой нарезки – заходов. Основное преимущество этого типа – константная подача жидкости, игнорирование твердотельных включений и низкий уровень зашумленности. Частота невелика – до 2000 об/мин, давление до двух десятков МПа. Изготовление таких насосов – процесс трудоемкий и применяются они лишь в довольно специфических проектах.

Сводная таблица плюсов и минусов:

Гидронасосы пластинчатого типа

Пластины в таких насосах, вытесняют жидкость, посредством возвратных движений. Существуют пластинчатые механизмы однократного и двукратного действия. Принципиальные отличия в количестве тактов нагнетания и всасывания, что соответствует названию насоса – один или два. Из плюсов стоит отметить равномерность подачи жидкости, средний уровень рабочего давления, небольшие габариты. К недостаткам можно отнести низкие обороты таких насосов.

Сводная таблица достоинств и недостатков насосов пластинчатой группы:

Рекомендации по выбору гидронасосов

Первичным фактором при выборе гидронасоса является назначение и сложность системы, параметры погребного потока и условия работы. К ключевым параметрам выбора, можно отнести следующие:

•
  предельные давления;

•
  чистота жидкости, наличие твердых включений;

•
  уровень вязкости;

•
  экономическая составляющая.

Следует помнить, что, каким бы надежным не было оборудование, рано или поздно неполадки происходят. В компании ООО Ремгидромаш выявят и устранят любую неисправность гидравлического устройства. Изготовят нестандартное уплотнение. Произведут демонтаж и установку любого гидроагрегата на любую технику.

Ремонтно-диагностические работы любой техники с гидрооборудованием, Ремгидромаш производит в городе Новочеркасске, но специалисты базы обслуживают клиентов со всей Ростовской области и Северного Кавказа, приезжающих к нам по рекомендациям друзей и коллег.

Какие существуют основные типы гидравлических насосов? – Kawasaki Hydraulic Pump

Гидравлические насосы являются важной частью многих современных промышленных объектов, и на то есть веские причины. Они невероятно эффективно перемещают большое количество жидкости, и они могут делать это с точностью и скоростью. В этой статье мы рассмотрим основные типы гидравлических насосов и объясним, почему они так ценны.

Что такое гидравлический насос?

гидравлические насосы используются для перемещения жидкостей, обычно воды или масла, вверх и вниз по трубе. Существует множество различных типов гидравлических насосов, каждый из которых имеет свои преимущества и недостатки. Некоторые из наиболее распространенных типов гидравлических насосов включают центробежные насосы, поршневые насосы и роторные насосы.

Центробежные насосы

Центробежные насосы являются наиболее распространенным типом гидравлических насосов. Они работают, используя принципы гравитации для перемещения жидкости. Центробежные насосы имеют вращающийся ротор, окруженный камерой, заполненной перекачиваемой жидкостью. Когда ротор вращается, это заставляет жидкость двигаться вокруг него. Центробежные насосы хороши для небольших работ, потому что они очень быстрые и эффективные. Однако они не очень хороши для перемещения большого количества жидкости в гору.

Поршневые насосы

Поршневые насосы работают аналогично центробежным насосам, но вместо роторов в них используются поршни. Поршни толкают и тянут поршень внутри насосной камеры. Это действие заставляет жидкость двигаться вверх и вниз по трубе. Поршневые насосы хороши для перемещения большого количества жидкости в гору, но они не такие быстрые, как центробежные насосы.

Каковы основные типы гидравлических насосов

Как работают гидравлические насосы?

Гидравлические насосы являются одним из наиболее важных типов насосов, используемых в промышленности. Они используются для перемещения жидкости, такой как вода или масло, между различными областями. Они работают, используя силу жидкостей под давлением для перемещения объектов.

Существует несколько различных типов гидравлических насосов, каждый из которых предназначен для своих целей. Вот основные типы:

-Поршневой насос: В этом типе насоса для перемещения жидкости используются поршни. Они популярны для приложений, где требуется высокое давление, например, в горнодобывающей промышленности или буровых работах.

— Роторный насос: В роторных насосах для перемещения жидкости используется вращающийся диск. Они в основном используются для приложений, где требуется высокая скорость потока, например, на водоочистных сооружениях или заводах.

— Лопастной насос: Лопастные насосы используют лопасти для перемещения жидкости. Они в основном используются там, где требуется низкое давление, например, на нефтеперерабатывающих заводах или водоочистных сооружениях.

Некоторые распространенные области применения гидравлических насосов

Существует несколько основных типов гидравлических насосов: роторные, лопастные и винтовые. Каждый тип имеет свои преимущества и недостатки.

Ротационные насосы работают, используя ротор для проталкивания жидкости через нагнетательную трубу. Обычно они меньше и быстрее лопастных или винтовых насосов, но могут быть и дороже.

Лопастные насосы используют лопасти для перемещения жидкости. Обычно они больше и медленнее, чем роторные или винтовые насосы, но они могут быть более эффективными.

Винтовые насосы используют винты для перемещения жидкости. Обычно они самые большие и медленные из трех типов, но они также и самые прочные.

Описание различных типов гидравлических насосов

Гидравлические насосы являются важными устройствами в любой машине или системе, требующей движения. Существует множество различных типов гидравлических насосов, каждый из которых имеет свои уникальные особенности и преимущества. В этой статье будут рассмотрены три основных типа гидравлических насосов: роторные, поршневые и поршневые.

Роторные гидравлические насосы, вероятно, являются наиболее часто используемым типом насосов. Они работают, вращая ротор, который взбивает жидкость внутри насоса. Это действие создает силу, которая заставляет насос перемещать предметы или жидкости. Роторные гидравлические насосы могут использоваться в самых разных областях, от водяных насосов до печатных машин.

Поршневые гидравлические насосы аналогичны роторным насосам в том, что они используют ротор для создания усилия. Однако поршневые насосы используют поршни вместо ротора. Это делает их более мощными и эффективными, чем роторные насосы, и они часто используются для более крупных приложений, таких как горнодобывающие машины и строительные площадки. Поршневые насосы также могут использоваться для перемещения жидкостей и газов, что делает их универсальным выбором для промышленного применения.

Поршневые гидравлические насосы представляют собой разновидность поршневых насосов, в которых для перемещения жидкости вместо лопастей используются поршни. Поршневые насосы менее распространены, чем

.

. Преимущества и недостатки каждого типа. Эта статья расскажет об основных преимуществах и недостатках каждого типа насосов и поможет вам принять взвешенное решение.

Поршневые насосы: поршневые насосы являются наиболее распространенным типом насосов и используются в различных областях, включая водоснабжение, очистку сточных вод, добычу полезных ископаемых, добычу нефти и газа и химическую переработку. Они относительно просты в эксплуатации и обслуживании, что делает их хорошим выбором для малого бизнеса.

Основным преимуществом поршневых насосов является их низкая стоимость. Они также относительно эффективны, когда речь идет о перекачке объема жидкости, что делает их хорошим выбором для применений, где необходима высокая пропускная способность.

Одним из недостатков поршневых насосов является их низкая скорость. Это может быть проблемой в приложениях, где необходимо быстрое время отклика, например, в производстве или в медицинских приложениях. Кроме того, поршневые насосы могут со временем изнашиваться, поэтому их следует периодически заменять, если надежность является важным фактором.

Роторные насосы: Роторные насосы используются для перекачивания жидкостей, требующих высокого давления (более 10 МПа) или высокой скорости потока (более 100 л/мин). Это

Способы выполнения задач с использованием различных типов гидравлических насосов

Гидравлические насосы широко используются в различных областях, и существует множество различных типов насосов на выбор. Вот некоторые из наиболее распространенных типов насосов:

– Поршневой: Поршневой насос является самым старым типом насоса, и он работает с использованием поршня для перемещения жидкости. Этот тип насоса хорош для задач, не требующих большого давления, например, для перемещения воды или масла.
– Роторные: роторные насосы используют вращающийся диск для перемещения жидкости. Этот тип насоса хорош для задач, требующих высокого давления, таких как перемещение воды или масла в гору.
– Лопасти: Лопастные насосы используют ряд лопастей для перемещения жидкости. Этот тип насоса хорош для задач, требующих скорости, таких как быстрое заполнение бака.

Какие основные типы гидравлических насосов

Какой тип насоса подходит для вашего проекта?

На рынке доступно множество типов гидравлических насосов, каждый из которых имеет свои уникальные сильные и слабые стороны. Прежде чем выбрать насос, важно понять различные типы и их назначение. Вот основные типы гидравлических насосов:

1) Насосы с приводом от двигателя. Эти насосы чаще всего используются в промышленных условиях, где они используются для перекачивания таких жидкостей, как нефть, вода или газ. Они обычно быстрые и эффективные, но могут быть дорогими в эксплуатации.

2) Насосы с гидравлическим приводом: Гидравлические насосы используют силу гидравлической жидкости для перемещения объектов. Как правило, они медленнее, чем насосы с приводом от двигателя, но более надежны и часто более доступны по цене. Они также полезны для приложений, где скорость не так важна, например, для распределения воды в домах.

3) Насосы, приводимые в движение ветром: В некоторых насосах, приводимых в действие энергией ветра, используются лопасти, которые вращаются для создания движения. Этот тип насоса хорош для приложений, где важна скорость, например, откачка воды из реки или морской буровой площадки. Однако они могут быть менее эффективными, чем другие типы насосов, и не всегда доступны в местах, где есть электричество.

4) Насосы приводные

Заключение

Гидравлические насосы являются одним из наиболее универсальных и часто используемых типов насосов. Они используются в различных промышленных и коммерческих условиях, включая сельское хозяйство, строительство, добычу нефти и газа, очистку воды, полиграфическое и текстильное производство. Сегодня на рынке представлено несколько различных типов гидравлических насосов, каждый из которых имеет свои преимущества и недостатки. Если вы хотите приобрести новый насос для своего бизнеса или вам нужно заменить существующий насос, обязательно изучите, какой тип лучше всего подходит для ваших нужд.

Какие существуют основные типы гидравлических насосов? Нажмите topkitparts, чтобы увидеть больше. Обладая необходимыми знаниями, вы можете убедиться, что все ваши насосы работают правильно и обеспечивают необходимую производительность.

Существует множество различных типов гидравлических насосов, но давайте рассмотрим четыре основных типа, которые вам необходимо знать…

Знакомство с различными типами гидравлических насосов

Шестеренчатые насосы

Машины и двигатели внутреннего сгорания нуждаются в правильном количестве смазки для бесперебойной работы. В зависимости от машины могут быть тысячи шестерен, которым требуется смазка, и шестеренчатый насос помогает поддерживать надежную работу всех этих компонентов. Шестеренчатые насосы используются в качестве систем смазки, которые впрыскивают жидкости в шестерни под давлением, чтобы смазка достигла всех закоулков. Шестеренчатые насосы также могут использоваться в гидравлических системах рулевого управления с усилителем для перемещения жидкостей.

Пластинчатые насосы

Пластинчатые насосы, используемые в машинах для литья под давлением и литья под давлением, работают с гораздо меньшей пульсацией потока. Другими словами, они имеют постоянный поток, который производит гораздо меньше шума, помогая машине поддерживать высокую скорость. В большинстве случаев рабочее давление лопастного насоса не превышает 175 бар, но есть лопастные насосы, которые могут работать при давлении более 300 бар. Доступные как в однокамерном, так и в двухкамерном исполнении, насосы с гидравлическим насосом также являются важным компонентом наземной и дорожно-строительной техники.

Аксиально-поршневые насосы

Эти типы насосов работают в открытом или закрытом контурах, предлагая настройки переменной скорости, которые могут быть установлены на фиксированную или колеблющуюся входную скорость. Они обеспечивают мгновенное и плавное изменение направления движения жидкости, просты в эксплуатации и требуют много времени. Аксиальные поршни чрезвычайно полезны для привода движения и рабочей гидравлики мобильных машин. Аксиальные поршни имеют важные компоненты, которые будут меняться в зависимости от ваших потребностей. Насосы могут иметь либо наклонную шайбу, либо конструкцию с изогнутой осью.

Радиально-поршневые насосы

Если у вас есть система, работающая при высоком давлении, вам необходимо знать о радиально-поршневых насосах, которые обычно предназначены для работы при давлении от 400 до 700 бар. Внутри этих насосов поршни проходят в радиальном направлении вокруг приводного вала. Как правило, они очень эффективны и имеют низкий уровень шума.
