1.1. Типы электроприводов

А в т о м а т и з и р о в а н н ы м э л е к
т р о п р и в о д о м называется
электромеханическая система, состоящая
иэ электродвигателя, передаточного
устройств, системы питания и управления,
предназначенных для приведения в
движение исполнительных органов рабочей
машины и управления этим движением, с
целью формирования статических и
динамических характеристик электропривода,
отвечающих требованиям производственного
механизма.

Разнообразные
электроприводы с учетом их исторического
развития и с точки зрения способов
распределения механической энергии
можно разделить на три основных типа:
групповой;
индивидуальный
и взаимосвязанный
электропривод.

Групповой
электропривод обеспечивает движение
исполнительных органов нескольких
рабочих машин или нескольких исполнительных
органов одной рабочей машины. Передача
механической энергии от одного двигателя
к нескольким рабочим машинам и ее
распределение между ними производится
с помощью одной или нескольких трансмиссий.
Такой групповой привод называют также
трансмиссионным (рис. 1.1).

Дальнейшее
развитие электропривода было связано
с отказом от распределения механической
энергии между рабочими машинами, т. е.
от трансмиссий, за счет установки на
каждую рабочую машину своего
электродвигателя ЭД
(рис. 1.2).

Однако
при таком электроприводе сохраняются
системы распределения механической
энергии внутри машины, имевшие место и
в трансмиссионном приводе. Между
отдельными рабочими органами одной и
той же машины остаются часто громоздкие
механические связи.

.Вследствие
своего технического несовершенства
трансмиссионный электропривод в
настоящее время почти не применяется,
он уступил место индивидуальному
и взаимосвязанному.

Индивидуальный
привод по сравнению с трансмиссионным
и групповым обладает рядом преимуществ:
производственные помещения не
загромождаются тяжелыми трансмиссиями
и передаточными устройствами; улучшаются
условия работы и т.д.

При
индивидуальном электроприводе за счет
того, что каждый рабочий орган машины
приводится в движение самостоятельным
электродвигателем, рабочие органы
машины оказываются уже не связанными
друг с другом и поэтому значительно
упрощаются механические передачи.

Наконец,
при использовании индивидуального
электропривода создаются наиболее
благоприятные условия для автоматизации
работы машин и технологических процессов.

Индивидуальный
электропривод широко применяется в
различных современных машинах, например
в сложных металлорежущих станках (рис.
1.3), в прокатных станах металлургического
производства, в подъемно-транспортных
машинах, экскаваторах, в роботах-манипуляторах
и т. п.

Взаимосвязанный
электропривод содержит два или несколько
электрически или механически связанных
между собой электроприводов, при работе
которых поддерживается заданное
соотношение или равенство скоростей,
или нагрузок или положение исполнительных
органов рабочих машин. Необходимость
в таком приводе часто возникает по
конструктивным или технологическим
соображениям.

Примером
взаимосвязанного электропривода может
служить привод цепного конвейера. На
рис. 1.4 показана схема такого привода,
рабочим органом которого является цепь,
приводимая в движение двумя или
несколькими двигателями ,
расположенными вдоль цепи. Эти двигатели
имеют вынужденно одинаковую скорость.

Взаимосвязанный
электропривод широко применяется в
различных современных машинах и
агрегатах.

По
степени управляемости электропривод
может быть:

1)
нерегулируемый
— для приведения в действие исполнительного
органа рабочей машины с одной рабочей
скоростью;

2)
регулируемый
— для сообщения изменяемой скорости
исполнительному органу машины;

3)
программно-управляемый
— управляемый в соответствии с заданной
программой;

4)
следящий
— автоматически отрабатывающий
перемещение исполнительного органа
рабочей машины с определенной точностью
в соответствии с произвольно меняющимся
задающим сигналом;

5)
адаптивный
— автоматически избирающий структуру
или параметры системы управления при
изменении условий работы машины с целью
выработки оптимального режима.

Можно
классифицировать электроприводы и по
роду передаточного устройства. В этом
смысле различают электроприводы:

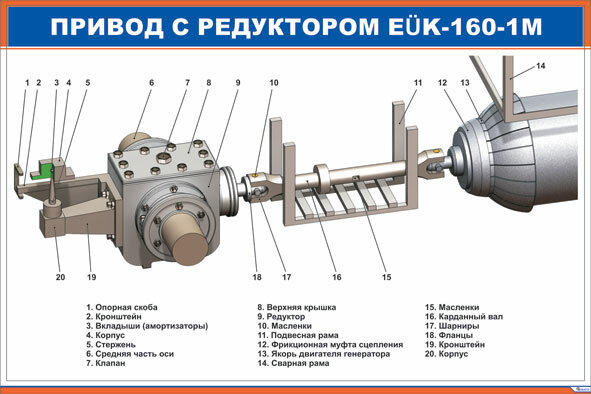

1)
редукторный,
в котором электродвигатель передает
вращательное движение передаточному
устройству, содержащему редуктор;

2)
безредукторный,
в котором осуществляется передача
движения от электродвигателя либо
непосредственно рабочему органу.

По
уровню автоматизации различают
электроприводы:

1)
неавтоматизированный
,
в котором управление ручное; в настоящее
время такой привод встречается редко,
преимущественно в установках малой
мощности бытовой и медицинской техники
и т. п.;

2)
автоматизированный,
управляемый автоматическим регулированием
параметров;

3)
автоматический,
в котором управляющее воздействие
вырабатывается автоматическим устройством
без участия оператора.

Наконец,
по роду тока применяются электроприводы
постоянного
и переменного тока.
