Облегченные и переходные дорожные одежды

2.25. Дорожные одежды облегченного типа
с усовершенствованными покрытиями
(асфальтобетонные, дегтебетонные, из
черного щебня, из щебня, обработанного
вяжущими по способу пропитки, из
крупнообломочных материалов, из песчаных
или супесчаных грунтов, обработанных
в установке битумной эмульсией совместно
с цементом) необходимо применять
преимущественно на дорогахIII,IV,II-с иIVпкатегорий (рис.
2.2) и при стадийном строительстве
дорожных одежд на первой стадии
строительства дорог II,II-cиIIIпкатегорий.
Такие одежды можно устраивать и на
внутрихозяйственных дорогах промышленных
и сельскохозяйственных предприятий,
где по санитарным условиям не могут
быть допущены покрытия переходного
типа.

2.26. Усовершенствованное покрытие
облегченных дорожных одежд следует,
как правило, устраивать толщиной 4-6 см
при применении асфальтобетона и 6-8 см
при использовании других материалов,
указанных в
п. 2.25. Более точно толщину
покрытия нужно устанавливать расчетом
на прочность.

2.27. Основания для облегченных дорожных
одежд с усовершенствованным покрытием,
как правило, необходимо устраивать из
монолитных и зернистых материалов. При
этом на дорогах III,II-с
и IV категорий целесообразно устраивать
основание дорожной одежды из гравийного
пористого асфальтобетона; гравийно-песчаных
смесей, обработанных эмульсией, дегтями
и другими органическими вяжущими;
различных материалов и грунтов и побочных
продуктов промышленности, обработанных
неорганическими или комплексными
вяжущими, щебеночных и щебеночно-гравийных
смесей.

2.28. Дорожные одежды с покрытиями
переходного типа (щебеночные и гравийные
из прочных пород, из малопрочных каменных
материалов и грунтов, укрепленных
органическими, неорганическими или
комплексными вяжущими, мостовые из
булыжного и колотого камня) следует
устраивать на дорогах IV, III-с
и V категорий (рис.
2.3). При стадийном строительстве
дорожной одежды такие конструкции нужно
предусматривать на первой стадии
строительства дорогIII,IIIп,III-с
иIVпкатегории. Их
можно применять на внутренних дорогах
промышленных предприятий и строительных
объектов, где по санитарным условиям
движения нет необходимости в устройстве
покрытий усовершенствованных типов.
(СНиП «Автомобильные дороги. Нормы
проектирования».)

2.29. При проектировании дорожных одежд
с покрытием переходного типа надо
стремиться, чтобы одежды состояли из
одного-двух слоев.

Для покрытий, устраиваемых по способу
заклинки, следует применять фракционированный
щебень естественных горных пород, щебень
из горнорудных отходов и щебень из
малоактивных металлургических шлаков
(ГОСТы на «Щебень из естественного камня
для строительных работ» и «Щебень
шлаковый доменный и сталеплавильный
для дорожного строительства»).

2.30. При конструировании одежд
переходного типа как первоочередной
конструкции стадийного строительства
для устройства слоев одежды на первой
стадии необходимо применять материалы,
которые отвечают требованиям, предъявляемым
к материалам для устройства слоев
основания под усовершенствованные
покрытия. В ряде случаев для сокращения
первоначальных затрат могут оказаться
целесообразными упрощенные конструкции,
движение по которым в неблагоприятный
период года должно быть ограничено по
нагрузке на ось транспортных средств
и по интенсивности.

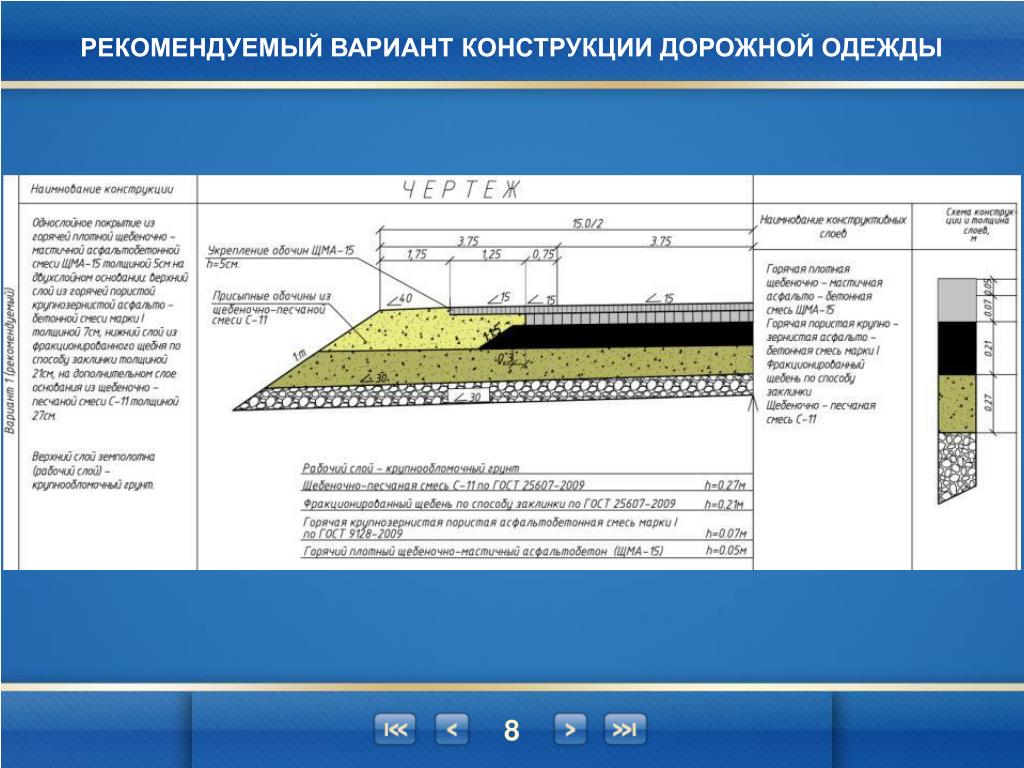

Рис. 2.2. Конструкции облегченных одежд
дорог III-IV категорий с усовершенствованным
покрытием (примеры):

1 — асфальтобетон
мелкозернистый II-III
марок; 2 — крупнозернистый асфальтобетон
или фракционированный щебень (гравий),
обработанный битумом; 3 — подобранная
щебеночная (гравийная) смесь, щебень с
расклинкой; 4 — грунт укрепленный
неорганическим вяжущим; 5 — грунт
повышенной плотности; 6 — песок, гравий,
шлак; 7 — щебень обработанный органическим
вяжущим в установке; 8 -грунт или материал,
обработанный комплексными вяжущими; 9
— грунт или малопрочный каменный материал,
обработанный органическим вяжущим; 10
— грунт повышенной плотности

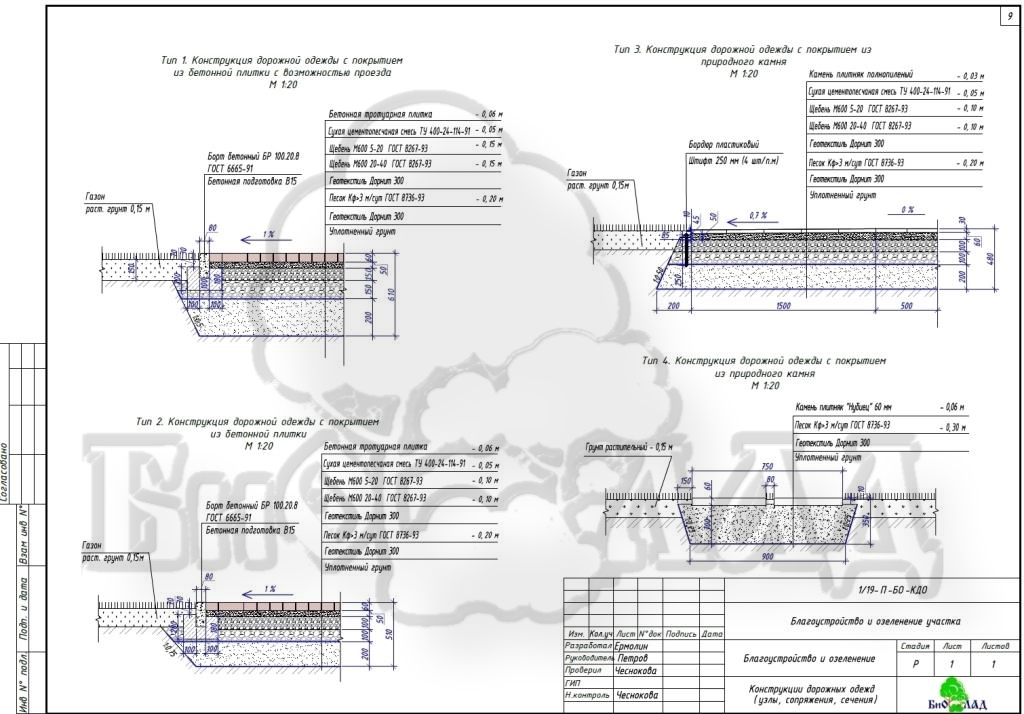

Рис. 2.3. Конструкции одежд дорог IV-V
категорий с переходными типами покрытий
(примеры):

1 — поверхностная
обработка; 2 — подобранные гравийные или
песчаные смеси,
укрепленные
портландцементом; 3 — песок, гравий, шлак;
4 — грунт повышенной плотности; 5 — грунт,
укрепленный неорганическим или жидким
органическим вяжущим; 6 — щебень; 7 —
гравийная смесь; 8-гравийная смесь из
некондиционных материалов, укрепленная
малыми дозами цемента; 9 — гравийно-песчаная
смесь; 10 — грунт с добавлением щебня
