молотилка ДОН-1500

ВВЕДЕНИЕ

Вобщем технологическом процессе зерноуборочного комбайна процессы обмолота (выделения зерна из колоса) и сепарации (выделения зерна из обмолоченного вороха) являются решающими в определении качества уборки зерновых культур в целом.

Поэтому одним из резервов увеличения сбора зерна является -со кращение его потерь при уборке, обусловленных недомолотом и неполным выделением зерна из обмолоченного вороха из-за неправильной настройки молотильно-сепарирующих рабочих органов комбайна.

Вконструкциях молотильной части(молотилки) современных зерноуборочных комбайнов можно выделит два основных направления:

–с классической схемой молотилки, в которой процессы обмолота

исепарации грубого вороха (соломы) выполняются различными рабочими органами – тангенциально-роторным (подача массы перпендикулярно оси барабана) молотильно-сепарирующим устройством (МСУ) и клавишным (или роторным) сепаратором грубого вороха,

–с аксиально-роторным (подача массы вдоль оси барабана) МСУ, в котором процессы обмолота и сепарации грубого вороха объединены.

Особое место среди зерноуборочных комбайнов занимает КЗР-10 ПО «Гомсельмаш», схему молотилки которого можно назвать комбинированной, поскольку подача массы в МСУ происходит тангенциально (перпендикулярно оси ротора), а затем ее движение меняется на аксиальное (вдоль ротора).

Сепарация мелкого вороха (половы) у всех комбайнов осуществляется аналогично с помощью воздушно-решетной очистки. Причем у комбайна КЗР-10 блок очистки выделен в отдельный прицепной агрегат.

Внашей республике наиболее широкое применение нашли -ком байны с классической схемой, отличающиеся лишь количеством и конструкцией барабанов МСУ и количеством клавиш(или роторов)

сепаратора грубого вороха.

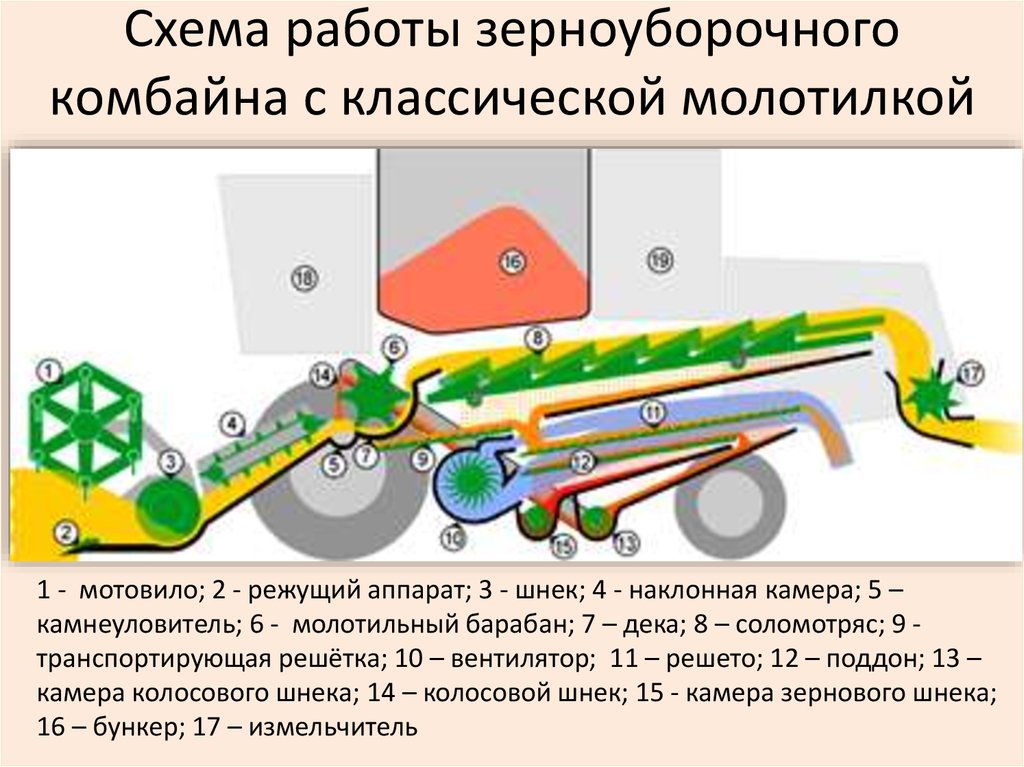

Типичными представителями классической схемы являются комбайны ДОН-1500Б, которые на начало 2008 г. составляют около 40 % комбайнового парка республики.

1. ЦЕЛЬ И ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Целью работы является изучение устройства и рабочего процесса молотилки зерноуборочного комбайна и освоение методики настройки ее на качественное выполнение технологического процесса. При вы-

3

полнении лабораторной работы необходимо:

1)используя методические указания, плакаты и техническое оборудование, изучить устройство и принцип работы молотилки зерноуборочного комбайна Дон-1500;

2)изучить основные регулировки молотилки и освоить методику настройки ее на качественную работу.

2.НАЗНАЧЕНИЕ И ОБЩЕЕ УСТРОЙСТВО МОЛОТИЛКИ

Молотилка комбайна предназначена для обмолота массы, поступающей от жатки или подборщика, выделения зерна из соломистого вороха с последующей очисткой от половы и сбоины и сбором его в бункер, укладки неизмельченной соломы на поле в виде валка или разбрасывания измельченной соломы по полю вслед за комбайном.

Молотилка включает (рис. 1) молотильный аппарат (МСУ) в виде бильного барабана 4, решетчатого подбарабанья 3, отбойный битер 5, клавишный соломотряс 7, очистку с вентилятором 20 и жалюзийными решетами 14 и 15, автономное домолачивающее устройство 19, транспортирующие устройства, бункер 6, выгрузное устройство и механизмы привода рабочих органов.

Корпус молотилки состоит из рамы и каркасов молотильного -ап парата и соломотряса.

Передняя часть каркаса молотилки установлена на балке моста ве-

Рис 1. Молотилка комбайна «Дон»: 1 – мост ведущих колес; 2 – цепочно-планчатый транспортер наклонной камеры; 3 – подбарабанье; 4 – молотильный барабан; 5 – отбойный битер; 6 – бункер; 7 – соломотряс; 8 – соломонабиватель; 9 – копнитель; 10 – половонабиватель; 11 – мост управляемых колес; 12 – удлинитель верхнего решета; 13 – колосовой шнек; 14 – верхнее решето; 15 – нижнее решето; 16 – зерновой шнек; 17 – колосовой элеватор; 18 – шнек домолачивающего устройства; 19 – домолачивающее устройство; 20 – вентилятор; 21 – транспортная доска.

4

дущих колес 20, а задняя поперечной балкой рамы опирается на ось балки моста управляемых колес 11.

2.1. Молотильный аппарат (МСУ)

Молотильный аппарат предназначен для вымолота зерна изко лосьев и максимально возможного выделения его из обмолоченного вороха. Он состоит (рис. 2) из молотильного барабана 1 бильного типа и решетчатого подбарабанья(деки) 9, установленной таким образом, что ее центр смещен относительно центра оси барабана так, что зазор между барабаном и декой уменьшается. Масса подается к молотильному барабану со скоростью 3,2 м/с, а окружная скорость барабана регулируется в пределах 20…42 м/с.

Камнеуловитель 13, расположенный между цепочно-планчатым транспортером наклонной камеры и подбарабаньем молотильного аппарата, предназначен для улавливания поступающих в молотилку вме-

Рис 2. Молотильный аппарат: 1 – барабан; 2 – крышка камнеуловителя; 3 – отсекатель; 4

– отбойный битер: 5, 14, 15 – щитки; 6 – соломотряс; 7 – гребенка; 8 – фартук; 9 – подбарабанье; 10 – транспортная доска; 11 – камера камнеуловителя; 12 – рукоятка; 13 – от-

5

сте с растительной массой камней, захваченных жатвенной частью. Камера камнеуловителя образована передним щитом с откидной крышкой 2 и задним щитом. Процесс улавливания происходит за счет отражения камней или других твердых предметов от бичей барабана.

Камни периодически удаляются из камеры камнеуловителя открытием откидной крышки, которая в рабочем положении заперта рукояткой.

Во избежание потерь зерна в месте сочленения наклонной камеры жатвенной части с приемной частью молотилки предусмотреныуп лотнительные устройства.

Барабан имеет вал с закрепленными на нем тремя дисками, образующими остов. К остову заклепками прикреплены десять подбичников. На подбичниках с помощью специальных болтов закреплены рифленые бичи с поочередным направлением рифов в разные стороны для того, чтобы обмолачиваемая масса не смещалась в одну сторону. Барабан приводится во вращение от клиноременного гидрофицированного вариатора.

Подбарабанье (рис. 3) представляет собой дугообразную решетку (деку), на передней части которой установлен входной щиток2 и на

6

задний концы и соответственно переставив входной и отражательный щитки и пальцевую решетку.

Вымолот зерна происходит за счет ударов, наносимых по колосьям бичами барабана, и вытирания зерен из колосьев в процессе протаскивания их через молотильный зазор между барабаном и подбарабаньем. Под действием центробежной силы от 70 до 95% вымолоченного зерна и мелкие соломистые частицы сепарируются через подбарабанье и поступают на транспортную доску грохота.

Клиноременный вариатор (рис. 4) предназначен для изменения частоты вращения молотильного барабана и автоматического натяжения ремня. Он состоит из установленных на главном контрприводном валу (получающего привод от вала двигателя) ведущего шкива и на валу барабана ведомого шкива, а также механизма управления.

Неподвижный диск 2 ведущего шкива, соединенный болтами со шкивом 4 привода молотилки и ступицей, закреплены на валу 12 шпоночным соединением. Подвижный диск 1 этого шкива связан с неподвижным диском и может перемещается в осевом направлении.

Диски 13 и 23 ведомого шкива расположены соответственно на неподвижной 21 и подвижной 22 ступицах. Неподвижная ступица закреплена на валу шпонкой и удерживается от осевого смещения гайкой 18, зафиксированной стопорной шайбой. На ступице установлена крышка 16, к которой болтами крепится кулачковая полумуфта15. Вторая полумуфта закреплена на подвижном диске. Между полумуфтами расположена пружина14, которая стремится сдвинуть диски и выдавить ремни на больший диаметр, обеспечивая тем самым автоматическое натяжение ремня. Подвижный диск 13 имеет возможность осевого перемещения и поворота вокруг оси.

Механизм управления вариатором состоит из гидроцилиндра7, закрепленного на главном валу контрпривода, трех болтов 6, соединяющих подвижный диск 1 через конус 8 с плунжером гидроцилиндра. На болтах 6 имеются пружины 3. Управляется вариатор из кабины водителя на ходу комбайна. При подаче масла в гидроцилиндр плунжер через болты 6 перемещает диск 1 (на рисунке вправо), в результате чего диски ведомого шкива сближаются, заставляя сжиматься пружины 3 и вытесняя ремень на ведущем шкиве на больший диаметр. Натяжение ремня заставляет раздвигаться диски ведомого шкива, ремень на этом шкиве переходит на меньший диаметр. В результате этого частота вращения барабана увеличивается.

При сливе масла из полости гидроцилиндра пружина 14 заставляет сближаться диски ведомого шкива, выдавливая ремень на больший диаметр, диски ведущего шкива раздвигаются, уменьшая его рабочий диаметр, и в итоге частота вращения барабана уменьшается. Регулировочный болт 11 ограничивает ход ступицы диска1, предотвращая выход ремня за пределы дисков.

7

Рис.4. Вариатор молотильного барабана: 1, 2 – подвижный и неподвижный диски ведущего шкива; 3, 14 – пружины; 4 – шкив привода молотилки; 5 – ступица; 6 – специальным болт; 7 – гидроцилиндр; 8 – конус; 9 – штуцер; 10 – стопорная шайба; 11 – болт; 12

– главный контрприводной вал; 13, 23 – подвижный и неподвижный диски ведомого шкива; 15 – полумуфты; 16 – крышка; 17, 18 – гайки; 19 – кожух; 20 – вал барабана; 21, 22 – неподвижная и подвижная ступицы; 24 – ремень.

При увеличении нагрузки на барабан возрастает крутящий момент, 8

что приводит к увеличению пробуксовки ремня. В обычных клиноременных передачах это приводит к уменьшению частоты вращения. В данной конструкции за счет пробуксовки ремня за ним увлекается подвижный диск 13 ведомого шкива, заставляя его поворачиваться вокруг оси, что приводит к срабатыванию кулачковой муфты. Диски шкива при этом дополнительно сближаются, увеличивая натяжение ремня и снижая его буксование.

Механизм подвески и регулировки подбарабанья предназначен для пропорционального изменения зазоров между бичами барабана и декой на входе и выходе, аварийного сброса деки (дека отходит от барабана на 90 мм) при забиваниях молотильного аппарата, а также защиты подбарабанья от поломок при попадании в молотильный зазор твердых предметов (за счет упругих деформаций торсионного вала). Включает регулируемые подвески 15 и 27, соединенные через промежуточные двуплечие рычаги 28 и подвески 29 с двуплечими рычагами 13 торсионного вала 12. Рычаги 28 смонтированы на осях, закрепленных на боковинах молотилки. Подвески 15 и 27 соединены с декой осями 24, установленными в проушинах деки, и зафиксированными от

Рис.5. Механизм подвески и регулировки подбарабанья: 1, 6 – собачки; 2, 9 – храповые колеса; 3 – педаль сброса подбарабанья; 4 – рычаг управления декой; 5 – лимб; 7 – вал; 8

– звездочка; 10 – цепь; 11 – трубчатый вал; 12 – торсионный вал; 13, 28 – двуплечие рычаги; 14 – опора вала; 15, 27, 29 – подвески; 16 – пальцевая решетка; 17 – барабан; 18 – фартук; 19 – дека; 20 – стяжная гайка; 21 – зацеп; 22 – эксцентриковая шайба; 23 – выступ; 24 – ось; 25 – головка подвески; 26 – щиток; 30 – рычаг; А – зазор на входе; Б – зазор на выходе.

9

выпадения эксцентриковыми шайбами 22.

Торсионный вал подвески шпонкой соединен с трубчатым валом 11, который через рычаг 30 и цепь 10 связан с храповым механизмом подъема и сброса подбарабанья. Изменение положения подбарабанья осуществляют с помощью рычага 4 регулирования молотильного зазора или педали 3 сброса подбарабанья.

Для экстренного сброса подбарабанья необходимо нажать кнопку рычага 4, потом нажать ногой педаль 3. Возвращение деки в исходное положение производят несколькими движениями рычага4 при отпущенной кнопке и педали.

Отбойный битер предназначен для перенаправления на соломотряс потока обмолоченной массы, выходящей из молотильного аппарата, и за счет ударного воздействия выделения из нее на переднюю часть соломотряса значительной части зерна, не просеявшегося через решетку подбарабанья. Он представляет собой смонтированный на главном контрприводном валу шестилопастный барабан с отогнутыми назад по отношению к направлению вращения лопастями. Окружная скорость лопастей 17,5 м/с.

2.2. Сепаратор соломистого (грубого) вороха (соломотряс)

Соломотряс (рис. 6) предназначен для выделения из соломистого вороха зерна, не просеявшегося через решетку деки, подачи выделенного зерна на транспортную доску очистки и подачи соломы к соломанабивателю или измельчителю (в зависимости от способа уборки соломы).

Через деку молотильного аппарата в зависимости от условий уборки, состояния массы, подачи и настроек молотильного аппарата сепарируется 70…95 % вымолоченного зерна. Оставшееся в соломе частично выделяется отбойным битером, а остальное – в процессе сложного движения вороха по рабочей поверхности клавиш соломотряса.

Клавиша 1 представляет собой наклоненный в сторону транспортной доски желоб, закрытый сверху жалюзийной решеткой. Верхняя часть клавиши выполнена в виде семи каскадов, что способствует лучшему разрыхлению вороха и выделению зерна из соломы. Клавиши смонтированы на коленчатых валах7 и 10 и совершают плоскопараллельное движение, поочередно подбрасывая соломистый ворох и перемещая его к выходу из молотилки. Задний вал 10 является ведущим. Привод соломотряса осуществляется от заднего контрприводного вала.

В процессе движения по клавишам в результате встречных ударов, наносимых клавишами по падающей на них массе, происходит разделение вороха на две фракции: длинная солома удерживается на зубча-

10

Рис. 6. Сепаратор соломистого вороха (соломотряс): 1 – клавиша; 2 – клапан сигнального устройства; 3 – аккумуляторный ящик; 4 – фартук; 5 – дека; 6 – стенка молотилки; 7, 10 – ведомый и ведущий коленчатые валы; 8 – вал заднего контрпривода; 9 – шкив.

тых ребрах клавиш, а более мелкие соломистые частицы и зерно достигают сепарирующей решетки. Через отверстия решетки мелкий ворох с зерном просыпается на дно клавиш и направляется по ним на транспортную доску.

Качество работы соломотряса зависит от общей подачи обмолачиваемой массы (а, следовательно, и соломистого вороха), количества зерна, поступающего на клавиши из молотильного аппарата, и интенсивности встряхивания вороха клавишами, которая обусловлена частотой вращения ведущего вала соломотряса.

2.3. Сепаратор зернового (мелкого) вороха (очистка)

Очистка комбайна предназначена для отделения зерна от половы и мелких соломистых частиц(мелкого вороха). Состоит (рис. 7) из транспортной доски 5, вентилятора 8, верхнего 3 и нижнего9 жалюзийных решет, удлинителя верхнего решета2 и кривошипношатунного механизма привода 7.

Транспортная доска предназначена для перемещения мелкого вороха к решетам и предварительного разделения его на фракции: более плотные частицы (зерно) опускаются в нижние слои, а менее плотные (полова и солома) – поднимаются в верхние. Она имеет ступенча-

тую поверхность для улучшения транспортирования вороха и — про дольные гребенки, предотвращающие смещение зерновой смеси в сто-

11

двумя регулируемыми жалюзийными поверхностями. В передней части расположены пластинчатые жалюзи, образующие поперечные про-

12

Тест по предмету «Зерноуборочные комбайны»

Опубликовано 05.11.2015 — 20:21 — Белявин Николай Михайлович

ТЕСТ по предмету «Зерноуборочные комбайны»

ТЕМА : «Жатвенная часть»  3 варианта

Скачать:

Предварительный просмотр:

ТЕСТ по предмету «Зерноуборочные комбайны»

ТЕМА : «Жатвенная часть»

Вариант 1

Задание № 1 (жатвенная часть)  комбайна ДОН-1500Б

 I. Как осуществляется управление высотой среза при копировании рельефа .поля:

 1) с помощью гидроцилиндров;

 2) перестановкой копирующих башмаков;

 3) изменением длины тяг;

 4) с помощью блока пружин

 2. Как изменяют частоту вращения мотовила:

 1) Перестановкой звёздочек

 2) Коробкой диапазонов

 3) Клиноремённым вариатором с гидроуправлением

 4) Частота вращения постоянна

 3. Какова величина регулируемого зазора между спиралями  шнека и днищем жатки.

 1) 60-65 мм.

 2) 38 мм.

 3) 40 мм.

 4) 50 мм.

 4. Какова величина давления башмаков на почву при копировании жаткой рельефа поля?

 1) 20 кг.;        2) 30 кг.;         3)  40 кг

5. Перемещение мотовила по горизонтали (вынос мотовила) осуществляется:

 1) двумя синхронно действующими цилиндрами;

 2) специальной регулировкой при остановке комбайна

 3) перемещение мотовила по горизонтали не предусмотрено конструкцией комбайна.

Задание № 2 (Молотилка) комбайна ДОН-1500Б

 1. Какова ширина молотилки комбайна  Енисей -1200Н?

 1) 1000 мм.;     2) 1200 мм. ;     3) 1400 мм. ;        4) 1500 мм.

 2. Каким образом регулируется частота вращения молотильного барабана?

 1) клиноремённым вариатором с площадки водителя;

 2) гидрорегулятором вариатора с площадки водителя;

 3) уменьшением (увеличением) диаметра приводных шкивов при помощи регулировочных болтов;

 3. На каких подшипниках устанавливается барабан молотильного устройства?

 1) на двух самоустанавливающихся шарикоподшипниках;

 2) на трёх регулируемых конических подшипниках;

 3) на подшипниках скольжения;

 4) на бронзовых втулках.

 4. В каком ответе наиболее полно и правильно перечислены составные части грохота:

 1) жалюзийное решето, удлинитель решета, механизм открытия жалюзи решета;

 2)  жалюзийное решето, удлинитель;

 3) транспортная доска, направляющая решетка, жалюзийное решето, удлинитель решета.

5. Из каких составных частей состоит молотильное устройство комбайна:

 1) молотильного барабана и подбарабанья;

 2) молотильного барабана, подбарабанья, механизма регулировки подбарабанья и отбойного битера;

 3) молотильного барабана, подбарабанья и механизма регулировки подбарабанья.

Предварительный просмотр:

ТЕСТ по предмету «Зерноуборочные комбайны»

ТЕМА : «Жатвенная часть»

Вариант 2

Задание № 1 (жатвенная часть) комбайна «ДОН-1500Б»

 1. Как осуществляется управление высотой среза без копирования рельефа поля:

 1) с помощью гидроцилиндров; 2) перестановкой копирующих башмаков;

 2) изменением длины тяг; 4) с помощью блока пружин.

 2. Мотовило комбайна по вертикали перемещается:

 1) двумя синхронно действующими цилиндрами

 2) специальной регулировкой при остановке комбайна

 3) перемещение мотовила по вертикали не предусмотрено конструкцией комбайна

 3. Какой тип режущего аппарата может быть применён на комбайнах типа «ДОН»: тип – беспальцевый с одним подвижным ножом, II тип – c одинарными стальными пальцами с вкладышами в пластинах трения.

 1) I тип; 2) II тип; 3) I и II типы

4. Привод рабочих органов жатвенной части осуществляется:

 1) при помощи цепных передач и предохранительных муфт;

 2) при помощи ремённых передач;

 3) при помощи карданного вала;

 4) при помощи шестерёнчатых передач.

5. Каким образом соединены между собой жатка и наклонная камера:

 1) сварным соединением; 2) при помощи центрального сферического шарнира и двух подвесок, связанных с уравновешивающим механизмом; 3) тремя шарнирами; 4) при помощи двух пальцев и двух уравновешивающих пружин.

Задание № 2 (Молотилка)

 1. Какова частота вращения вентилятора очистки при уборке пшеницы:

 1) 580-690 мин -1; 2) 680-700 мин -1; 3) 710-720 мин -1; 4) 730-780 мин -1.

 2. Из каких составных частей состоит молотильное устройство комбайна:

 1) молотильного барабана и подбарабанья;

 2) молотильного барабана, подбарабанья, механизма регулировки подбарабанья и отбойного битера;

 3) молотильного барабана, подбарабанья и механизма регулировки подбарабанья.

 3. Для какой цели служит быстросъёмная подставка стрясной доски:

 1) для удаления соломистой массы в процессе работы комбайна;

 2) для очистки подбарабанья от налипшей земли и растительных частиц;

 3) для улучшения качества очистки зерна.

 4. В каком ответе наиболее полно и правильно перечислены составные части домолачивающего устройства:

 1) молотильный аппарат, дека, механизм привода;

 2) ротор, обечайки с декой, приводной шкив, натяжные звёздочки;

 3) очистка, молотильный аппарат, деки, механизм привода

 5. На каком принципе действия основано устройство для автоматического натягивания ремня при увеличении крутящего момента:

 1) на увеличении оборотов барабана при увеличении нагрузки на вал;

 2) на снижении оборотов за счёт гидравлического вариатора частоты вращения барабана;

 3) на осевом поджатии дисков вариатора при увеличении нагрузки на валу барабана.

Предварительный просмотр:

ТЕСТ по предмету «Зерноуборочные комбайны»

ТЕМА : «Жатвенная часть»

Вариант 3

Задание № 1 (жатвенная часть) комбайна ДОН-1500Б

 1. Каким образом устанавливается наклон граблин мотовила:

 1) автоматически при перемещении мотовила по поддержкам;

 2) наклон граблин не меняется;

 3) перестановкой граблин на центральной трубе;

 4) заменой лучей мотовила.

2. Какова величина захвата платформы-подборщика:

 1) 2,5 м; 2) 3,7 м.; 3) 4 м.; 4) 7 м.

 3. Привод режущего ножа аппарата состоит из:

 1) кривошипа , шатуна и коромысла, соединённых между собой шарнирно;

 2) ведущей и ведомой звёздочек, соединённых цепью;

 3) ведущего и ведомого дисков, соединённых ремнём.

4. В случае забивания механизмов наклонной камеры соломистой массой её удаление производится:

 1) вручную после остановки комбайна и выключении всех рабочих органов;

 2) при помощи гидрофицированного приспособления для поворота механизмов в обратном направлении;

 3) забивание предупреждается беспальцевым режущим аппаратом.

5. Какова величина регулируемого зазора между пальцами шнека и днищем жатки;

 1) 2,3-3 мм.; 2) 4-5 мм.; 3) 7-10 мм.; 4) 12-20 мм.

Задание № 2 (Молотилка)

 1. Какова частота вращения барабана комбайна «Дон-1500»:

 1) 320-440 мин -1; 2) 436-474 мин -1; 3) 512-954 мин -1; 4) 1020-1100 мин -1.

2. В каком ответе наиболее полно и правильно перечислены транспортирующие устройства молотилки:

 1) зерновой шнек, зерновой элеватор, загрузочный шнек бункера, колосовой шнек бункера, колосовой шнек, колосовой элеватор, распределительный шнек домолачивающего устройства;

 2) зерновой элеватор, наклонный зерновой шнек, колосовой шнек, колосовой скребковый элеватор;

 3) зерновой элеватор, загрузочный шнек бункера, колосовой шнек, распределительный шнек, распределительный шнек домолачивающего устройства.

3. При каких минимальных зазорах по отношению к траекториям движущихся клавиш соломотряса устанавливается правильно отрегулированный щиток сброса соломы:

 1. 10-15 мм.; 2) 5-8 мм.; 3) 20-25 мм.; 4) 25-30 мм.

 4. Половонабиватель приводится в движение от:

 1) шкива, установленного на оси половонабивателя плоскоремённой передачей;

 2) заднего контрпривода цепной передачей;

 3) шкива половонабивателя одноконтурной ремённой передачей с подпружиненным натяжным устройством.

5. В каком ответе наиболее полно и правильно перечислены составные части домолачивающего устройства:

 1) молотильный аппарат, дека, механизм привода;

 2) ротор, обечайки с декой, приводной шкив, натяжные звёздочки;

 3) очистка, молотильный аппарат, деки, механизм привода

Поделиться:

задание на комбайн (docx) — Курс Sidekick

Школа

Техасский университет 003

Тип

Прочее

Страницы

9

Загружено DrLion2846 на coursehero. com

Содержание1.0 КОМБАЙН-КОМБАЙН….. …………………………………………. …………………………………………. ……………..31.1 Введение ……………………………. …………………………………………. …………………………………………. …..31.2 Основные типы зерноуборочных комбайнов………………………………. …………………………………………. ……….31.2.1 Колесный самоходный………………….. …………………………………………. …………………………..31.2.2 Тип гусеницы…………………….. …………………………………………. …………………………………………. ……………41.2.3 Установленный на тракторе ………………………………. …………………………………………. ………………………………..41.3 Эксплуатация зерноуборочного комбайна………. ……………………………… …………. …………………………………………41,4 А упрощенная схема движения урожая к зерну…………………………………… ………………………………..51.5 Эскиз зерноуборочного комбайна.. …………………………………………. …………………………………………. …..61.5 Преимущества зерноуборочного комбайна……………………………….. …………………………………………. ……………..71.6 Ключевые моменты для рассмотрения ………………………………… …………………………………………. ………………………..82.0 Ссылки ………………………………… …………………………………………. …………………………………………. …………..92

1.0 КОМБИНЕРНЫЙ КОМБАЙН1.1 ВведениеЗерноуборочный комбайн, иногда называемый комбайном, представляет собой устройство, предназначенное для эффективной уборки различных сельскохозяйственных культур. Слово происходит от объединения трех процессов: раздельного, веяния, обмолота и жатвы в один. Комбайн — это оборудование, которое собирает зерно при уборке урожая на корню. Такие задачи, как жатва, обмолот и сепарация кукурузного зерна, выполняются с использованием тяжелых инструментов, которые требуют большого количества людей, времени и усилий. Перенесемся в сегодняшний день, когда сельскохозяйственная техника произвела революцию в сельскохозяйственном секторе. Большая заслуга принадлежит изобретению зерноуборочных комбайнов, которые выполняют задачи по уборке, обмолоту и сепарации кукурузного зерна как единое орудие изобретения и инновации. Отвечая за переворачивание всей сельскохозяйственной игры, эта гигантская автоматизированная машина скрупулезно собирает урожай различных зерновых культур, не оставляя места для некомпетентности и недееспособности любого вида, формы и манеры. Волшебные способности зерноуборочного комбайна необходимо тщательно проанализировать, чтобы понять его роль в качестве эффективной сельскохозяйственной техники. 1.2 Основные типы зерноуборочных комбайнов: Самоходный колесный тип. Самоходный гусеничный тип.0003

1.2.1 Самоходный колесный типЭти зерноуборочные комбайны отлично подходят для ферм с твердой почвой, особенно для сбора урожая на возвышенностях. 1.2.2 Гусеничный тип. Вместо колес оснащены гусеницами. Они эффективны в местах, где колеса могут застрять. Гусеничные комбайны обычно используются для уборки риса и других культур с водно-болотных угодий. 1.2.3 Установка на трактор. Эти комбайны приводятся в движение тракторами, установленными на них сверху. Они лучше всего работают на землях, где почва рыхлая, а обрабатываемая площадь обширна. технические характеристики зерноуборочного комбайна не ограничиваются только различными компонентами этого сложного устройства, но также и глубиной его работы и функционирования. Состоит примерно из 21 детали, включая жатку, барабан, режущий брус, сита,4

вращающиеся ножи, зерновой бункер, разгрузочная труба, шнеки, конвейеры, ремни, укладчики, колеса и многое другое, это сельскохозяйственное орудие можно использовать для уборки, веяния и обмолота таких культур, как рис, кукуруза, пшеница, подсолнечник, бобовые, ячмень, лен , и соевые бобы. Эти культуры только частично съедобны, и несъедобные части вместе с их стеблями должны быть устранены. Раньше основным инструментом фермеров были их руки, наряду с другими механизмами, которые они использовали для резки, обмолота (отделения съедобного от несъедобного) и очистки зерна в разных частях. Это не только требовало много рабочего времени и усилий. но также замедлил общую производительность. Платформа заголовка выступает в качестве основной функции. Жатка в передней части машины собирает зерновые культуры, которые затем проталкиваются к режущему аппарату через подборочное мотовило. Затем урожай срезается режущим аппаратом и собирается вращающимся барабаном. Поступая по транспортеру к молотильному участку, срезанные посевы встряхивают и дробят до отделения зерен от стеблей. Зерна и стебли имеют разное будущее и должны идти разными путями, при этом зерна собираются в сборный резервуар через сито, которое позже выгружается на грузовик, а стебли вместе с другим ненужным мусором направляются к задней части бункера. машина, которая ждет, чтобы ее позже выбросили на большую площадь или землю, с которой они были собраны.5

1.4 Упрощенная схема движения урожая к зерновымЗерно1.5 Эскиз комбайна6разгрузкаскладированиеперевозкаобмолоттранспортировкатранспортировкасборотделениесоломаочисткасолома более эффективным и продуктивная манера. Улучшается общий рабочий процесс, что, в свою очередь, резко увеличивает прибыль фермеров. Некоторые способы, которыми комбайн доказал свою функциональность: Многоцелевая машина, такая как зерноуборочный комбайн, уменьшает количество людей, занятых на уборке урожая, тем самым сокращая рабочую силу, время и усилия, что, следовательно, повышает общую производительность. более эффективным способом, который, в свою очередь, приносит пользу фермерам за счет их способности получать более высокие урожаи зерна. Несколько видов съемных головок и комбайнов делают уборку различных видов культур более удобной, что последовательно увеличивает урожайность и делает сельское хозяйство более прибыльным. Современные версии с передовыми технологическими достижениями, облегчили более щадящую обработку хрупких семян, которые часто были раздавлены и уничтожены более ранними версиями. Качественный комбайн. Благодаря различным версиям комбайнов можно собирать урожай на любых фермах, независимо от их размера, что делает весь процесс менее трудоемким.7

1.6 Ключевые моменты Перед использованием зерноуборочного комбайна оператор машины должен пройти формальное обучение и получить водительские права, чтобы максимально эффективно использовать навесное оборудование. Это гигантское оборудование необходимо регулярно осматривать и обслуживать, а в случае каких-либо неисправностей или неисправность, она должна быть отремонтирована и исправлена ​​немедленно. Периодическая проверка деликатных деталей необходима для обеспечения длительного срока службы машины. Перед использованием зерноуборочного комбайна в поле необходимо проверить определенные условия: Полевые условия Состояние урожая Влажность Высота среза Угол стояния культур Способ посева Инвестиции в качественный комбайн – это невольное приглашение к более значительной прибыли, вывод и возврат. Поэтому крайне важно получить в свои руки высокопроизводительный комбайн, который будет надежным и функциональным, и будет адекватно выполнять свою работу.8

2.0 СсылкиМасек, Дж., Новак, П., и Ясинскас, А. (2017, май). Оценка затрат на эксплуатацию комбайна в различных условиях работы. В материалах 16-й Международной научной конференции «Инженерия для развития села». Елгава, Латвия, май (стр. 24-26). Чжан В., Чжао Б., Чжоу Л., Ван Дж., Ню К., Ван Ф. и Ван Р. (2022 г.) ). Исследования по комплексной эксплуатации и техническому обслуживанию на основе системы диагностики зерноуборочных комбайнов. Сельское хозяйство, 12(6), 893. Баруа, округ Колумбия, и Панесар, Б.С. (2005). Модель потребности в энергии для комбайна, Часть I: Разработка моделей компонентов. Biosystems Engineering,90(1), 9-25.9

Загружено

DrLion2846

на coursehero.com

Финансовая экономика AS.440.640.53 Syllabus

Модуль 5 Кредиты и долги с руководством примечания (1)

Грег Альбо — Эссе

2-Й ЭКЗАМЕН ПРОКТОРИРОВАНИЯ

Дело 2-й части об авторских правах Джима Кларка

Неделя 3 Заметки по чтению

Деловой обзор (1)

10.

36.3 Тест 36-й недели Математика 7-го класса Ms

Тест по главе 15

8.30.21 Введение, гл. 2 Основные вопросы по экономике-1

14 A Контроль цен-1-1

SUPHE3050W2A2SumpterA

Подержанное лесозаготовительное оборудование на продажу

Оставить отзыв

• Сохраненные объявления
• Сохраненные поиски

• Подержанное оборудование

  Тракторы
  Сбор урожая
  Посадка
  Аппликаторы
  сено и фураж
  обработка почвы
  Перевалка зерна
  Погрузчики и подъемники
  Грузовики и прицепы
  Оборудование для животноводства
  Специальные культуры
  Строительство
  Газон и сад
  Другое

• Продажа от собственника
• Характеристики трактора
• СМИ
• Аукционы

  Предстоящие аукционы
  Данные аукционной цены

• Продать шахту

• СОХРАНЕНО

  Сохраненные объявления
  Сохраненные поиски

• ВХОД

Расширенный план обслуживания

Защитите свое оборудование с помощью расширенного плана обслуживания Ag Guard, предоставляемого Machinery Scope. Варианты покрытия трансмиссии, гидравлики и/или платформы доступны на срок до 3 дополнительных лет. Machinery Scope свяжется с вашим персональным предложением.

Приблиз. использование (часов/год)

Срок
1 год2 года3 года

Имя

Фамилия

Адрес электронной почты

Мобильный номер

Отправляя эту форму, вы разрешаете Machinery Pete отправлять вам сообщения по электронной почте. Вы можете отказаться от подписки в любое время, щелкнув ссылку отказа от подписки в нижнем колонтитуле любого из наших сообщений электронной почты.

Запрос на расценки вашего расширенного плана обслуживания отправлен.

Ваша информация была отправлена ​​нашему партнеру по расширенному обслуживанию, MachineryScope. Вскоре вы должны получить известие от MachineryScope!

Упс! Что-то пошло не так! Пожалуйста, повторите попытку через несколько минут.
Если проблема не исчезнет, ​​позвоните в нашу группу по работе с клиентами (844-727-6374).

Ошибка проверки reCAPTCHA. Пожалуйста, попробуйте еще раз, если проблема не исчезнет, ​​позвоните в нашу команду по работе с клиентами (844-727-6374).

• Заголовки
  (8816)

—
Платформы
(4793)

—
Кукурузные головки
(4023)

• Комбинирует
  (5269)
• Кормоуборочные комбайны
  (1671)

—
Головки кормоуборочных комбайнов
(685)

—
Самоходные кормоуборочные комбайны
(542)

—
Прицепные кормоуборочные комбайны
(444)

• Сбор урожая
  (163)
• Сборщики кукурузы
  (95)

Самые популярные запросы

• Кукурузная приставка John Deere 608C
• Герингхофф Кукурузная Головка
• Кукурузная приставка John Deere 643
• Кукурузная приставка John Deere 893
• Кукурузная приставка John Deere 612C
• Платформа Case IH 1020

• Кукурузная приставка John Deere 606C
• Кукурузная приставка John Deere 693
• Кукурузная приставка John Deere 444
• Платформа John Deere 635FD
• Кукурузная приставка John Deere 618C
• Платформа John Deere 920

• Платформа John Deere 625F
• Платформа John Deere 630FD
• Кукурузная приставка Case IH 1063
• Платформа John Deere 630F
• Платформа Case IH 3020
• Платформа Case IH 2162

Последние объявления

Просмотрено

1 фото

2021 MacDon FD130

Сохранить

99 500 $

30-футовый гибкий транспортер, 3-дюймовый нож, головной прицел, карданный вал 1000, запасной нож, дополнительная оконная рама для установки на комбайн серии 2000, менее 1500 акров, КАК НОВЫЙ! Экспресс-финансирование Получить предварительное одобрениеПолучить. ..
Посмотреть все комментарии продавца

99 500 $

Просмотрено

2014 John Deere 608C

Сохранить

34 500 $

8–30 дюймов, гидравлические палубные плиты, один привод, автоматическое регулирование высоты жатки, 12 000 акровЭкспресс-финансирование Получите предварительное одобрениеПолучите оценку доставки FR8Star

34 500 $

Просмотрено

2013 John Deere 630F

Сохранить

21 000 $

30-футовая платформа, автоматический контроль высоты жатки, датчики бокового наклона, полозья из полимера, концевые наконечники из полипропилена, автоматическая скорость мотовила, полный шнековый шнек, одноточечное соединение, автоматическая скорость мотовила, освещение, 8000 AcresExpress…
Посмотреть все комментарии продавца

21 000 $

Просмотрено

18 фотографий

1989 Case IH 1660

Сохранить

15 000 $

5087 часов на оригинальном двигателе IHГидронасос и двигатель были восстановлены 800 часов назадЦепь подачи заменена 400 часов назадСистема полета ротора Kile с тяжелыми хромированными лопаткамиПослепродажные системы 4wd показывают нормальные. ..
Посмотреть все комментарии продавца0003
Кормоуборочный комбайн IH 720 с насадкой для травы Ножи как новые, хранятся внутри. Ухоженная ферма!

4 000 $

Просмотрено

25 фото

2012 John Deere 606C

Сохранить

37 500 $

Количество рядов: 6, Расстояние между рядами жатки: 30, Противоположные валки для стеблей, НАГРУЗКА, Валки для стеблей имеют площадь 400 акров, Стеблемолотатели.

37 500 $

Просмотрено

21 фото

2000 John Deere 9750 STS

Сохранить

35 000 долларов США

Тип комбайна: Кукуруза/фасоль, Двойные/одиночные: Одиночные, Измельчитель/разбрасыватель: Разбрасыватель, Доступно финансирование под низкие проценты! Чтобы узнать о тарифах, первоначальном взносе и расценках на оплату, свяжитесь с Western Equipment по телефону (580)-726-6726 или…
Посмотреть все комментарии продавца
’11 Mac Don FD70 Flex Draper, 40 футов, JD Hookup, короткие делители культур, 3-дюймовый серп, JD обратный клапанЭкспресс-финансирование Получить предварительное одобрениеПолучить оценку доставки FR8Star

45 000 $

Просмотрено

33 фотографии

2001 New Holland 96C

Сохранить

6 500 $

6 рядов, 30 дюймов, ножевые ролики Calmer, гидравлические пластины деки, настроены для комбайнов серии TR, но могут быть легко адаптированы к серии CR, головная тележка входит в комплект Экспресс-финансирование Получить предварительное одобрениеПолучите FR8Star Shi. ..
Посмотреть все комментарии продавца

6 500 $

Просмотрено

25 фото

1975 Gleaner K

Сохранить

Позвоните, чтобы узнать цену

Отличный комбайн
Владелец одной семьи,
Используется для овса последние несколько лет, 4 акра
Всегда размещается
и хранится здесь
Вы нигде не найдете более чистого комбайна Gleaner Model K с меньшим количеством часов работы.
Мы ши…
Посмотреть все комментарии продавца
Б/у комбайн New Holland CR6090 2013 года, 1338 моточасов, 944 моточаса сепаратора, 360 л.с., 4-ступенчатая коробка передач, 9Ведущие шины 00/60R32, задние шины 540/65R30, дистанционная регулировка Кукурузное сито, ручное складывание…
См. Все комментарии продавца

$ 139 500

Просмотр

1 Фотографии

2003 Корей IH 2408

Сохранить

$ 11 0003
STOCK# D14185, 8R30, нескладывающийся, ножевые ролики, гидравлические пластины настила, полевой трекер с боковым наклоном, ножевые топальщики, без измельчения, привод 1000, заводской HHC, флагманский адаптер CIh, одноточечный гидравлический крюк. ..
Посмотреть все комментарии продавца

$11,000

Просмотрено

1 фото

2022 Claas LEXION 7500

Сохранить

480 000 $

Эта машина имеет гарантию до 9/2027
Собраны только соевые бобыЭкспресс-финансирование Получите предварительное одобрениеРасчет стоимости доставки FR8Star

480 000 $

Просмотрено

1 фото

2020 John Deere 745FD

Сохранить

89 500 $

Размер платформы: 45 футов, Тип платформы: Flex/Draper, Опции: Перевернутый мотовило, Двойной привод ножа/, Подборное мотовило с полимерными зубьями, Чувствительность высоты жатки в режиме хребта, Размер платформы: 45 футов/Тип платформы: Flex/Dra.. .
Посмотреть все комментарии продавца

89 500 $

Просмотрено

16 фото

John Deere 635FD 2017

Сохранить

72 500 $

Размер платформы: 35 футов, Тип платформы: Draper, Опции: Перекидной барабан, Двойной привод ножей, Подъемный барабан с полиэтиленовыми зубьями, ПЕРЕВОРОТНЫЕ СБОРКИ КАТУШКИ, ГРУБЫЙ ЗУБЧАТЫЙ НОЖ SRT / LONG, *** Для получения подробной информации позвоните Майку Д. ..
Посмотреть все комментарии продавца

72 500 $

Просмотрено

30 фото

2015 John Deere S680

Сохранить

174 740 долларов

Тип комбайна: Кукуруза/бобовые, Ось: PRWD, Двойные/одинарные: Двойные, Измельчитель/разбрасыватель: Разбрасыватель, Опции: Монитор урожайностиContour Master (Коробка наклона с боковым наклоном)Передняя/задняя частьPowercast TailboardPower Складной бункер Расширения…
Посмотреть все комментарии продавца
Тип комбайна: Мелкозерновой, Ось: PRWD, Двойные/одинарные: Двойные, Опции: Contour Master (наклонная наклонная камера), кабина Premier, наклонная камера Contour-Master с реверсом и приводом CommandTouchMulti-Speed…
Посмотреть все комментарии продавца

141 750 $

Просмотрено

1 фото

John Deere S780 2019

Сохранить

325 900 $

Мост: PRWD, Двойные/одинарные: Двойные, Измельчитель/Разбрасыватель: Измельчитель, Опции: Монитор урожайностиContour Master (боковой наклон наклонной камеры) Вперед/назад, 650/85R38 Dual Front и 750/65R26 сзади Шины — 4WD — Command Tou. ..
Все комментарии продавца0002 21 500 долларов

Размер платформы: 30 футов, тип платформы: гибкая, пластиковая под шнеком, хороший шнек и серп, зубья барабана 1 дюйм короткие, кажутся прямыми поперек режущего бруса, некоторые болты вытянуты через точку изгиба позади режущего бруса,…
Посмотреть все комментарии продавца 42
Размер платформы: 40 футов, Тип платформы: Flex/Draper, Опции: Перевернутая катушка, Двойной привод ножа, Катушка с полиэтиленовым захватом, Ветровая система aws

95 626 $

Просмотрено

13 фотографий

2018 John Deere 640FD

Сохранить

90 376 $

Размер платформы: 40 футов, Тип платформы: Flex/Draper, Опции: Перевернутая катушка, Двойной привод ножа, Катушка с полиэтиленовым захватом, Ветровая система aws

90 376 $

Просмотрено

14 фотографий

2011 Case IH 2020-30

Сохранить

6 300 $

Модель 2011 года 20, 2030-футовая головка с системой подачи воздуха Crary в ветровом стержне, двойной серповидный привод, приличная катушка, а пол серпа — приличный шнек, был приварен. Позвоните Джеффу по телефону 712-229.-3677.
14 фото
Жатка John Deere 630 с головкой и носовой частью, достойные серповидные лотки, хорошие новые пальцы, головка шнека приварена, см. фотографии, позвоните Джеффу по телефону 712-229-3677.

6000 долларов

Готовы к финансированию?

Заполните нашу короткую и простую заявку, чтобы начать финансирование. Оно не должно быть точным или окончательным.
Мы можем работать с вами и помогать вам ориентироваться в процессе финансирования независимо от того, на каком этапе вы находитесь.
Нажмите ниже, чтобы начать.

Переходя в Tento Financial, вы разрешаете Machinery Pete отправлять вам сообщения по электронной почте. Вы можете отказаться от подписки в любое время, щелкнув ссылку отказа от подписки в нижнем колонтитуле любого из наших сообщений электронной почты.

Расчетный платеж

Расчетный платеж за

Исключая налоги, право собственности, ярлыки и другие сборы. Только для общей информации.
