Теория. Что не так с теплообменником.

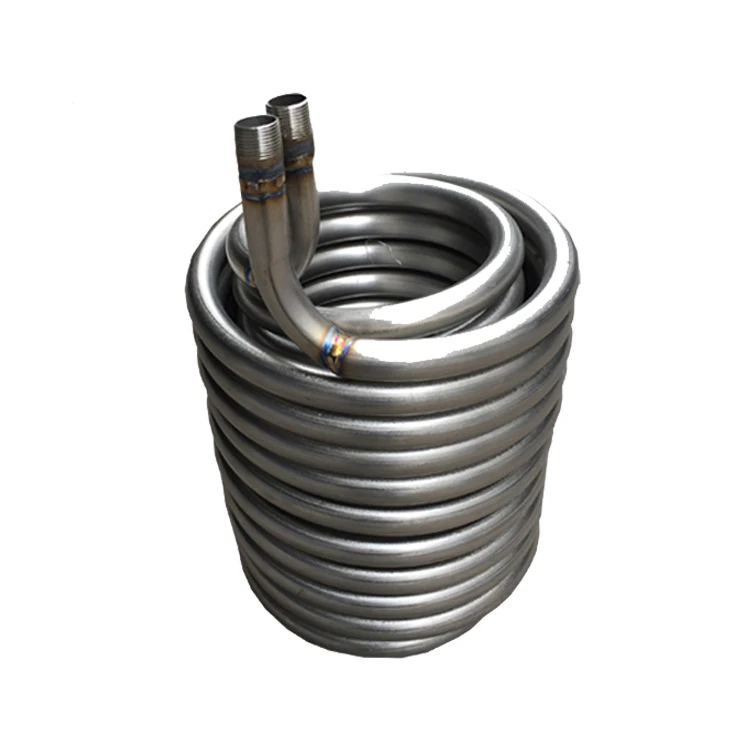

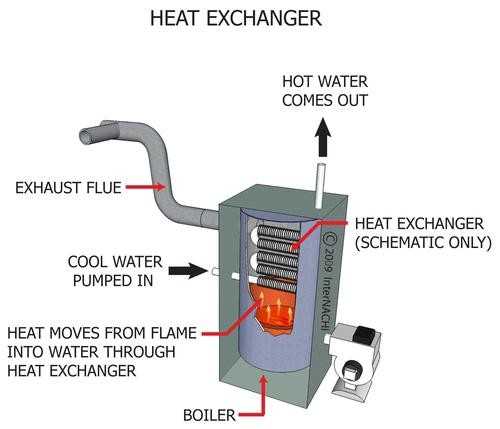

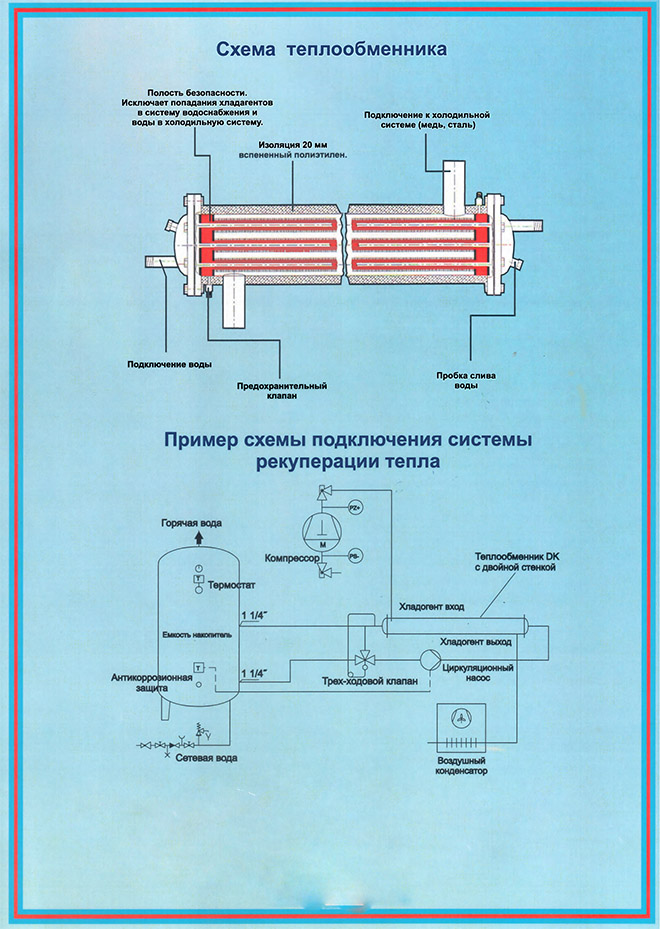

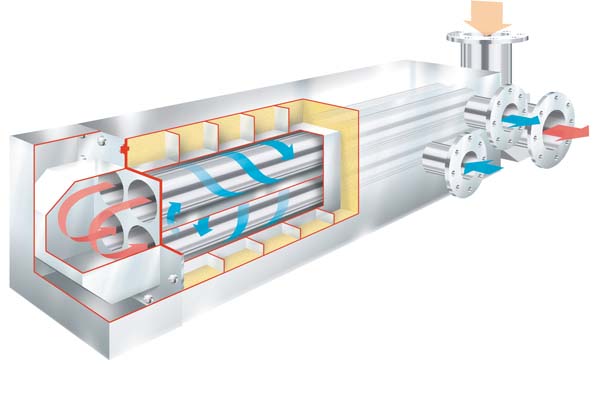

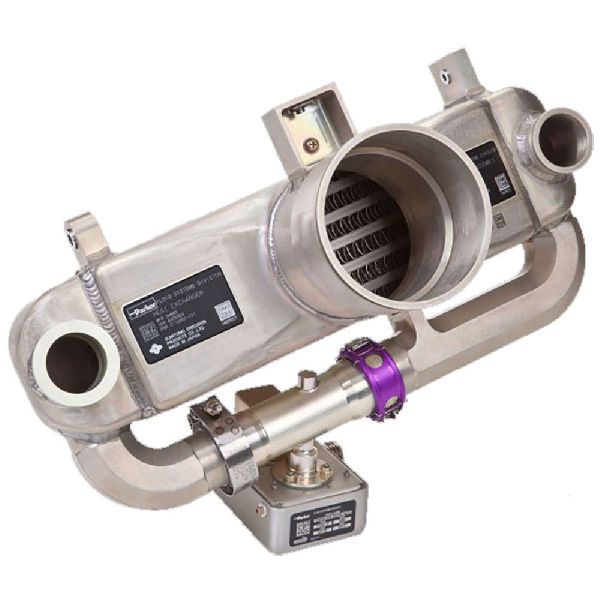

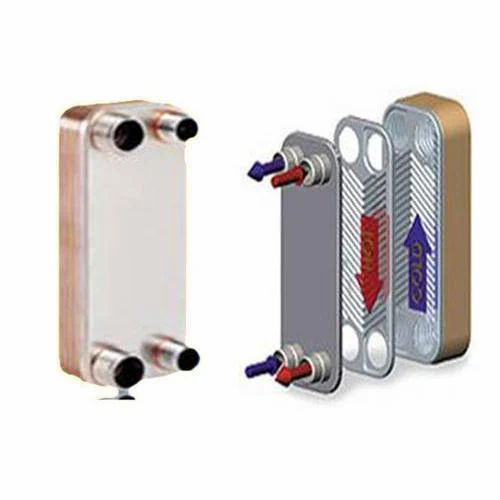

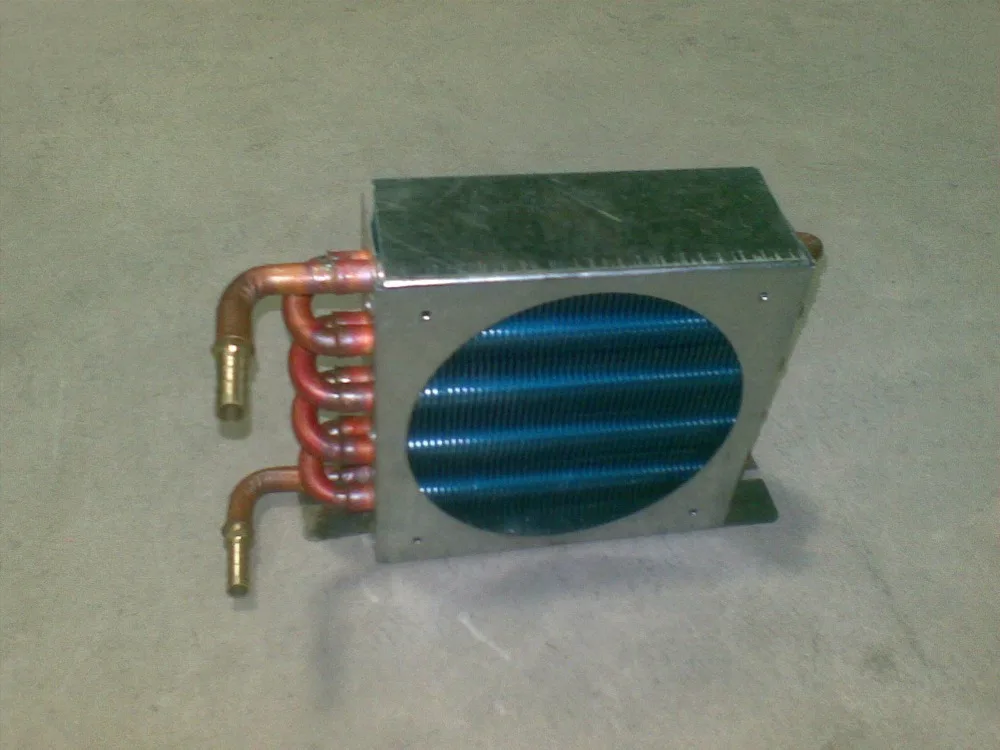

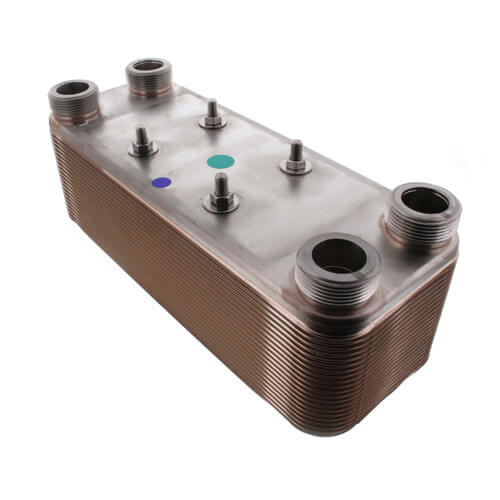

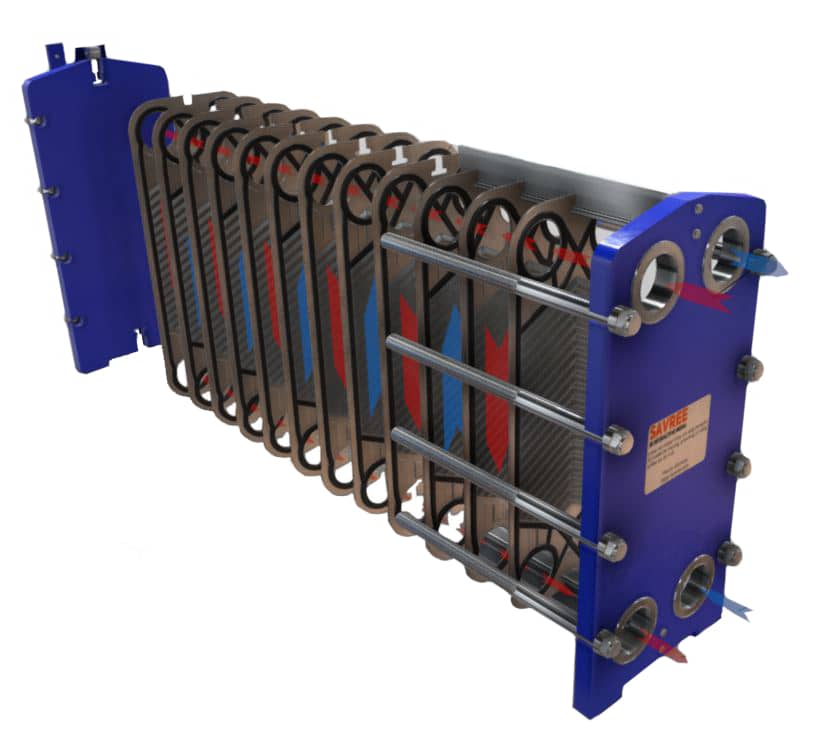

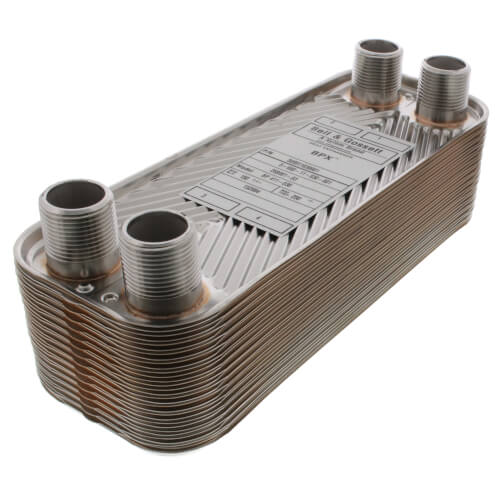

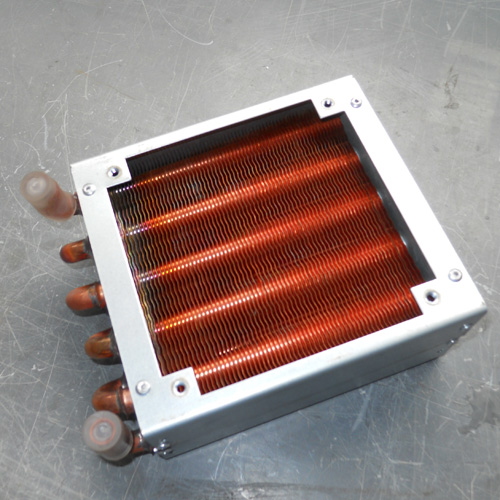

Теплообменник — техническое устройство, в котором осуществляется обмен теплом между двумя средами, имеющими различные температуры.

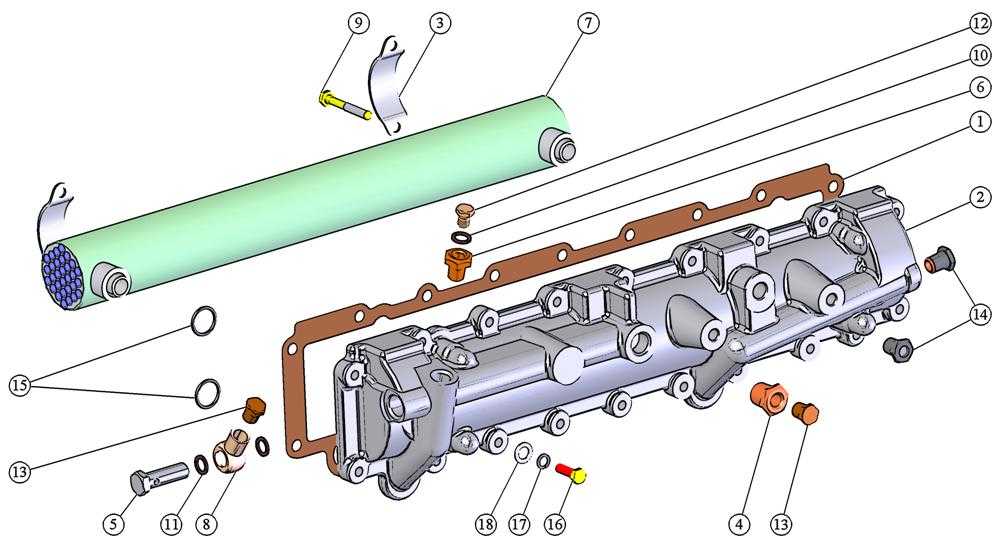

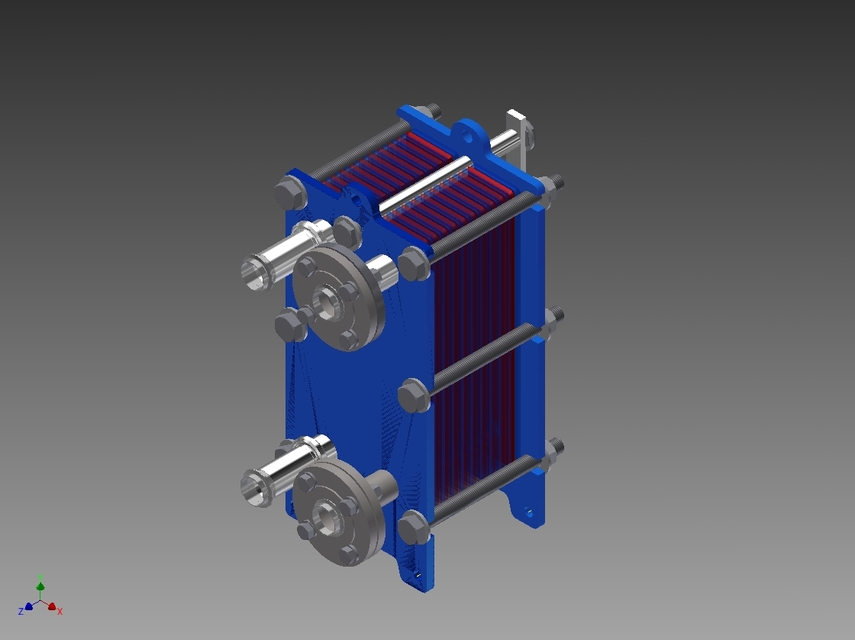

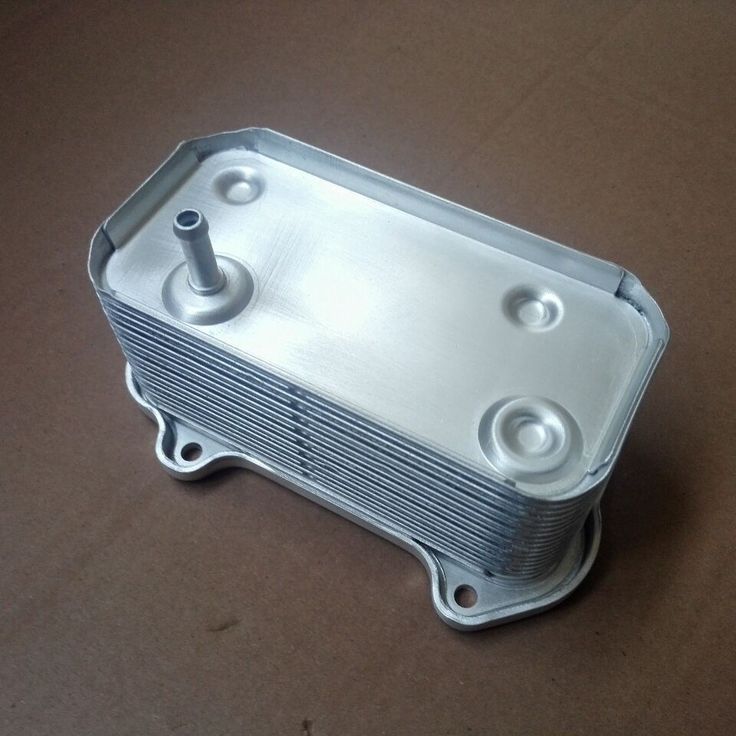

Собранный теплообменник

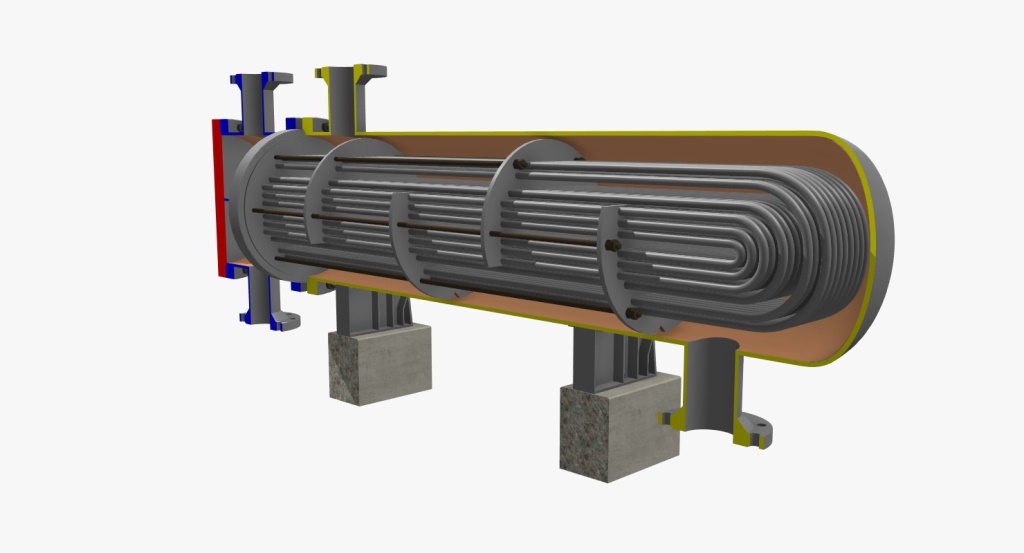

Где встречаются теплообменники?

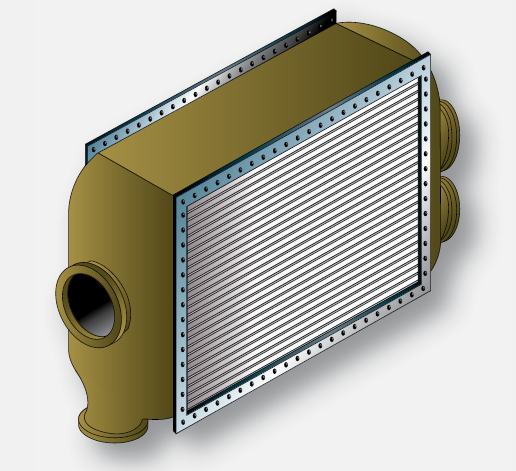

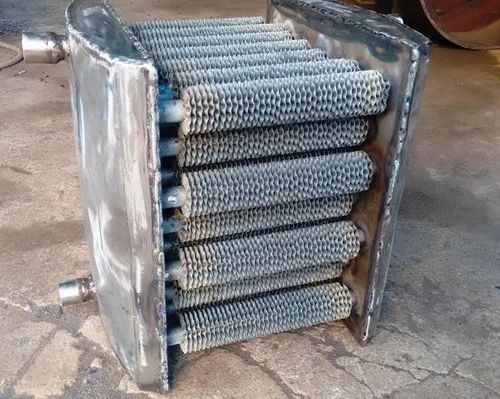

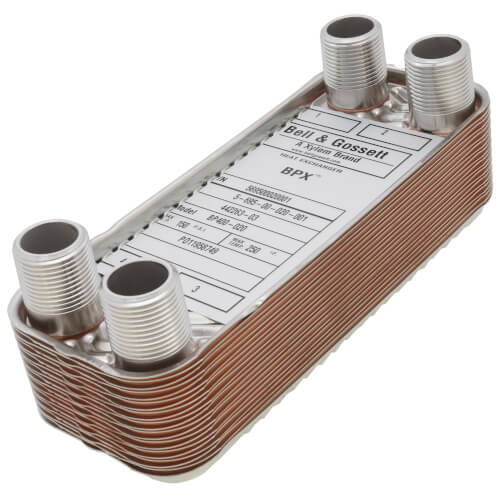

Теплообменники могут встречаться на различных предприятиях, электростанциях, автомобилях и даже в космосе. Но нас как обладателей авто интересуют теплообменники на автомобилях, не так ли? В основном, на автомобили ставят масляные теплообменники для лучшего охлаждения масла. Чаще всего их ставят на дизельные двигатели, но и на бензиновых двигателях вроде (z18xer), они встречаются. Данный двигатель (z18xer) распространен на автомобилях Chevrolet Cruze и Opel Astra , таким образом, и теплообменники на них — не редкий гость.

Функции теплообменника в авто

Из-за того, что двигатель нагревается в процессе работы, масло циркулирующее в системе смазки нагревается вместе с ним. При перегреве масла, изменяется его вязкость, оно начинает быстрее выгорать и разлагаться, теряя смазывающие свойства. Звучит не очень, верно? На деле все хуже, так как, из-за потери смазывающих свойств между движущимися деталями трение возрастает, это чревато множественными поломками. Именно для того, чтобы этого избежать на некоторые автомобили ставят теплообменники. На автомобилях вроде Chevrolet Cruze и Opel Astra поломка теплообменника — шаблонная неисправность, то есть встречается часто, а если еще не встретилась, то придет неизбежно. Рекомендуем хотя бы пару раз в год проверять ваш теплообменник, так как это поможет избежать неожиданных происшествий, вроде запаха гари в салоне вашего авто.

Первая «стадия» разборки.

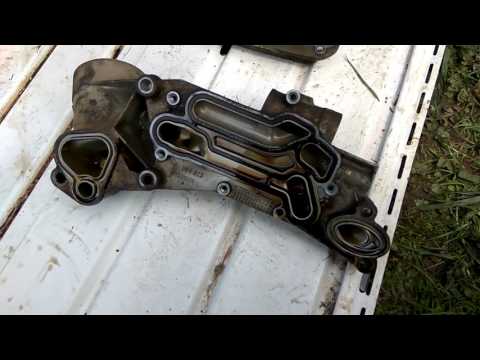

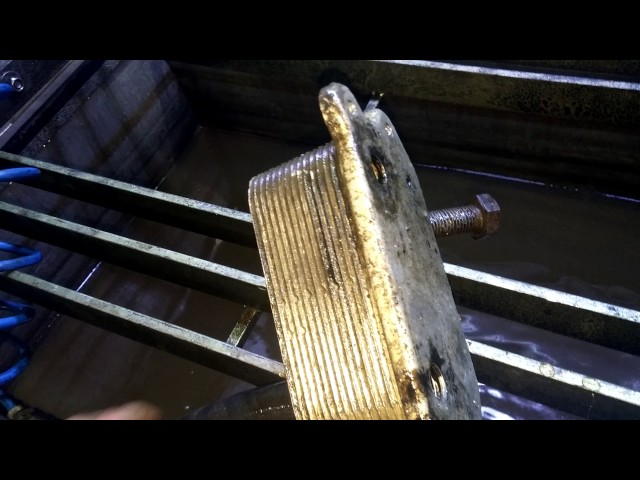

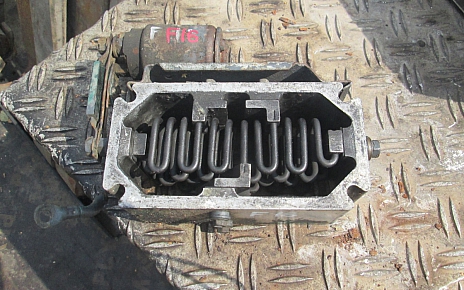

Теплообменник изнутри (без прокладок)

Прокладки теплообменника

Причины и первые признаки течи теплообменника

Чаще всего, причиной поломки теплообменника является его течь, в таких случаях обычно меняют все прокладки теплообменника.

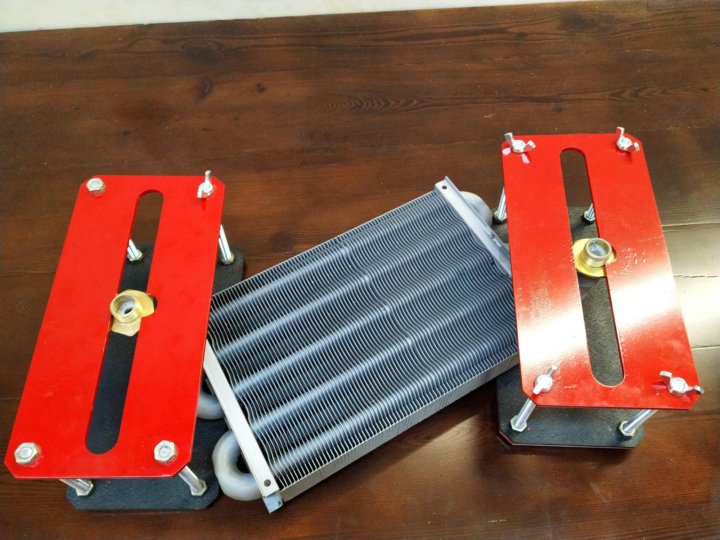

Как же определить течь теплообменника? Есть несколько вариантов неисправности:

1. Течь масла. На теплообменнике возникают потеки масла, которое капает на выхлопную систему, из-за чего в салоне появляется запах гари.
2. Течет охлаждающая жидкость. Как правило в качестве охлаждающей жидкости используется антифриз, в салоне появляется запах, но немного иной нежели в случае с маслом, его можно назвать «сладким». Если вы чувствуете в салоне странный запах, но не можете определить его источник, лучше обратится в автосервис.
3. Масло попавшее в охлаждающую жидкость. При попадании масла в охлаждающую жидкость из-за разности в плотности они не смешиваются, выглядит это как темные пятна на жидкости.
4. Охлаждающая жидкость в масле. Когда охлаждающая жидкость попадает в масло, смешивание происходит и образуется эмульсия.

Чем же это грозит? Представьте себе следующую картину: вы едете с семьей на дачу, стоит хорошая погода, ничего не предвещает беды, и тут вы чувствуете отвратительный запах гари внутри салона вашего автомобиля, поездка станет значительно хуже. Кроме неприятного запаха, течь теплообменника грозит еще множеством серьёзных проблем, например: перегревом двигателя, что в свою очередь может привести как к дорогостоящему ремонту, так и к полной замене двигателя. Возможен даже пожар из-за попадания масла на систему выпуска. Чтобы не попасть в ситуацию описанную выше или не разорится из-за потекшего теплообменника на ремонте, следует проверять ваш теплообменник хотя бы два раза в год.
