ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ПРОИЗВОДСТВО

скачать ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА ЗЕМЛЯНЫЕ РАБОТЫ

1.01.01.77

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ
ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС УСТРОЙСТВА КОТЛОВАНОВ
ПРОМЫШЛЕННЫХ ОБЪЕКТОВ
ОБЪЕМОМ до 5,0 тыс. м³ В ЗИМНИХ УСЛОВИЯХ

МОСКВА 1989

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта комплексно-механизированного технологического процесса выполнена для производства работ по устройству котлованов промышленных объектов объемом до 5,0 тыс. м³ в зимних условиях.

1.2. За основу карты приняты чертежи рабочего проекта автоматической телефонной станции (шифр 1014), разработанного институтом ПромстройНИИпроект (г. Красноярск).

1.3. Глубина котлована и размеры в плане заданы, исходя из габаритов фундаментов, с учетом песчаной подготовки.

Объем котлована 4910 м³.

Размеры котлована в плане 42,0×36,5 м.

Глубина котлована 3,0 м.

1.4. Характеристика местных условий.

Строительство ведется в 5-й температурной зоне.

Согласно инженерно-геологическим изысканиям основанием для фундаментов служит гравийно-галечниковый грунт с примесью супеси.

Максимальный уровень грунтовых вод соответствует относительной отметке, равной – 5,0 м.

Глубина промерзания составляет – 1,0 м.

Расстояние транспортирования разработанного грунта в отвал 1,5 км.

1.5. Работы ведутся в три смены во вторую треть зимы. Подготовку участка производят в теплое время года.

1.6. Варианты комплексов средств механизации приведены в табл. 1.

1.7. В качестве конечного измерителя принято 1000 м³ разработанного грунта.

1.8. Привязка ТТК к местным условиям строительства заключается в уточнении объемов работ, калькуляции затрат труда и заработной платы, графика производства работ.

Варианты комплексов средств механизации

Таблица 1

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2. 1. К началу работ необходимо иметь:

схему разбивки котлована с нанесением существующих подземных коммуникаций;

разрешение на право производства земляных работ;

проект производства работ.

2.2. Участок разработки грунта подготавливают в теплое время года до начала промерзания грунта.

Предварительная подготовка включает:

срезку и перемещение растительного слоя грунта в отвал для использования его в последующем при благоустройстве площадок;

рыхление на глубину 30 – 35 см для предохранения грунта от промерзания.

Рыхление производят с одновременным разравниванием грунта с помощью бороны, закрепленной на бульдозере-рыхлителе.

2.3. В зимнее время для предохранения грунта от промерзания рекомендуется накапливать снежный покров с помощью снегозадержания. Для снегозадержания устраивают валы из снега, располагая их перпендикулярно господствующему ветру.

2.4. Настоящий комплексно-механизированный процесс состоит из подготовительных и основных операций.

2.5. К подготовительным операциям относятся:

предварительная разбивка осей и контура котлована;

очистка площади котлована от снега;

устройство временного освещения;

окончательные разбивочные работы.

2.6. К основным операциям относятся:

предварительное рыхление верхнего мерзлого слон грунта;

разработка котлована до проектных отметок экскаватором с подчисткой основания бульдозером;

транспортирование разработанного грунта за пределы строительной площадки.

2.7. Рыхление грунта производят последовательно по захваткам, соответствующим по ширине проходкам экскаватора при разработке грунта (см. схему рыхления грунта).

Рыхление производится на глубину 0,7 м за два прохода бульдозера-рыхлителя и ведется продольными проходками через 0,7 м с последующими поперечными проходками под углом 60° к предыдущим. Последующие 0,3 м замерзшего слоя разрабатываются с помощью ковша экскаватора без предварительного рыхления.

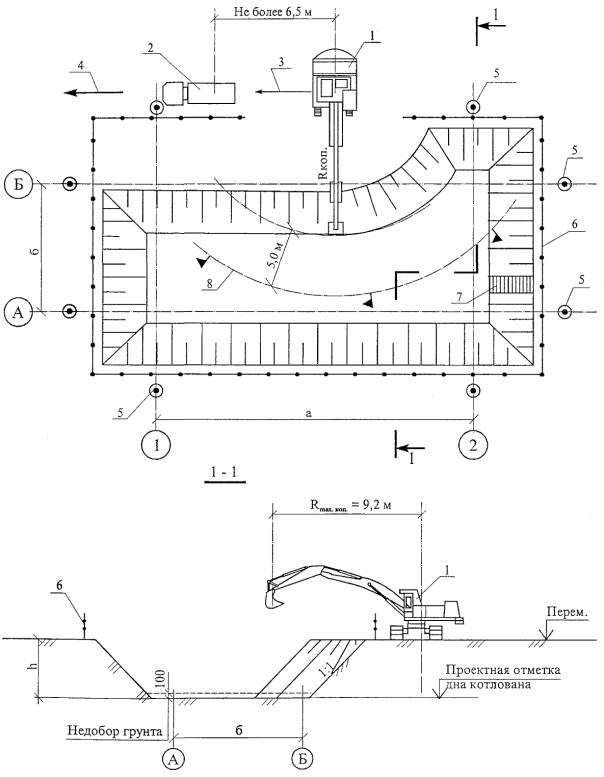

2.8. Разработка котлована ведется комплексом машин, включающим бульдозернорыхлительный агрегат, экскаватор, автомобили-самосвалы. Марки механизмов назначаются от принятого к производству работ варианта комплекса средств механизации.

Количество экскаваторов определяют из условия увязки по производительности механизмов, используемых при разработке грунта.

1 2 3
