Кран РДК-250: характеристики, запчасти

Статья обновлена 13.05.2019

Кран РДК-250 представляет собой наиболее удачную модель гусеничной техники, которая была создана советскими специалистами совместно с инженерами из ГДР. Данная модель выпускалась длительный промежуток времени, в течение которого претерпела модернизацию. По итогу она имеет несколько различных моделей, которые применяются при возведении различных объектов даже в наши дни.

Описание гусеничного автокрана РДК-250

Наиболее распространённым типом техники в свое время был гусеничный кран РДК-250. Подобную технику использовали для проведения строительно-монтажных работ. Подключение к нему дополнительного оборудования давало возможность заниматься с этими моделями бурением и забивать сваи. Всего же подобный кран производился в нескольких модификациях:

Стреловой.
Башенно-стреловой.

Гусеничный кран РДК-250

Так, агрегаты первого типа регулируют вылет посредством наклона стрелы, в то время как в башенно-стреловидных моделях в этих целях применяется специальный гусек. Возможность использования грейфера присутствует только в первом случае. Сама техника разработана для применения в условиях температуры, варьирующейся в пределах -40 – +40. Дополнительно выпускались «полярные» модели, которые было возможно использовать в условиях крайне низких температур. Предельно допустимый уровень ветра, при котором возможна работа техники, составляет 15 м/сек. При превышении этих показателей рабочее оборудование требуется опустить, что указывается в инструкции по эксплуатации.

Принимая во внимание малую скорость перемещения крана, обусловленной ходовым редуктором, которой хватает только для передвижения по территории одной стройплощадки, процесс транспортировки агрегата выполняется одним из следующих вариантов:

Автомобильным транспортом. С этой целью используется прицеп, позволяющий транспортировать грузы, массой до 40 т. Их используют для перевозки шасси (гусеничное звено) и опорный каток, а стреловидное оборудование можно погрузить в обычные бортовые грузовики.
Железнодорожные составы. На них погружается частично разобранный кран. Для транспортировки требуется 2 платформы, чья грузоподъемность составляет 60 т.
Водный транспорт. Применяются суда, способные выдержать вес крана.

Устройство машины

Существует несколько модификаций подобной техники. Вне зависимости от типа, ширина самих гусениц находится на уровне 62,5 см. Кабина оператора оборудована отопительной системой, шумо-, а также звукоизоляцией. Сами модификации агрегата бывают следующих типов:

Стреловые. Представляют собой классическую стрелу 12,5 м. Её можно нарастить благодаря установке дополнительных вставок, чья длина составляет 5 либо 10 м. Все секции соединяются между собой посредством безрезьбовых конструкций.
Башенно-стреловой. Такие конструкции имеют вид решетчатой мачты, которая неподвижно смонтирована благодаря тросам-оттяжкам. Для работы с грузами и перемещением их по вертикали и горизонтали используется специальный гусек.

Дополнительный блок применяется в процессе вспомогательного подъема. Сам кран оборудован дизель-электрическим приводом, который используется для обеспечения автономной работы агрегата. С целью запуска силовой установки применяется малый бензиновый мотор. При этом все механизмы подобного крана оборудованы отдельными электроприводами.

Есть возможность прямого подключения питания крана к обычной электросети, имеющей напряжение в 280В. Уровень потребляемого тока составляет 125А.

Кран используется для различных строительных работ

Технические характеристики РДК-250

Сама конструкция оборудована классической стрелой по параметрам длины: 12,5 м. С целью обеспечения должного уровня безопасности работ дополнительно используется система, позволяющая предотвратить перегруз, а также вероятность опрокидывания крана. Технические характеристики РДК-250 имеют следующие значения:

Параметры ширины/высоты/длины шасси – 3,225/4,3/4,71 м.
Клиренс – 45 см.
Длина мачты не превышает 27,5 м.
Длина крановой стрелы – не больше 35,3 м.

На подобных агрегатах использовались запчасти, производимые в ГДР и СССР. Так, силовые установки могли ставиться следующих моделей:

Советский Д-440, выдававший мощность в 100 л. с.
Двигатель из ГДР А-01 МЕ, также развивавший 100 л. с.

Указанные моторы были атмосферными, оборудованные принудительным жидкостным охлаждением. По предзаказу была возможность дополнительно установить специальный автономный подогреватель, который позволял обеспечить быстрый запуск двигателя даже в условиях отрицательных температур.

Кран РДК-250 представляет собой совместную разработку инженеров ГДР и СССР, внешний вид которой можно посмотреть на фото. Агрегат выпускался в нескольких модификациях, а также на него по выбору покупателя устанавливался один из нескольких двигателей. При необходимости он комплектовался и системой подогрева для запуска в условиях отрицательных температур.

Читайте еще:

Кран РДК-250(25) электрооборудование, запчасти

Главная \ Продукция \ ГРУЗОПОДЪЕМНЫЕ КРАНЫ, КРАНОВОЕ ОБОРУДОВАНИЕ \ Кран РДК-250(25) электрооборудование, запчасти

Поставляем со склада и под заказ электрооборудование гусеничного крана РДК-250 (РДК-25).

Кольцевой токосъемник В15-200Е	720 115 – 20.00 / 60360
Генератор (Германия)	3 SBE 255 – 4 (75 кВА (60 кВт))
Регулятор напряжения (Германия)	РН07-1V2
Ролико-рычажный выключатель Е-25
Пускатель (контактор) (Югославия)	КО-71 (6А)
Пускатель (контактор) (Германия)	JD-01 (16А)
Пускатель (контактор) (Германия)	JD-1 (25А)
Пускатель (контактор) (Германия)	JDX 21 (45А)
Пускатель (контактор) (Германия)	JDX 31 (90А)
Пускатель (контактор) (Германия)	JDX 41 (110А)
Пускатель (контактор) (Германия)	JDX 43 (130А)
Пускатель (контактор) (Германия)	JD 6 (160А)
Реле тепловое (Германия)	K-ERB 1
Реле тепловое (Германия)	S-IR 4/1
Реле тепловое (Германия)	S-IR 1/1
Реле тепловое (Германия)	S-IR 2/1
Электродвигатель главного подъема РДК 250	SMH 225 M 8
Электродвигатель вспомогательного подъема	SMH 160 M 4
Электродвигатель хода РДК 250	SMH 200 M 8
Электродвигатель главного подъема	КМR 112 МХ8
Электродвигатель подъема стрелы	КМR 132 М6
Электродвигатель механизма поворота	КМR 160 М 16-4
Электрогидравлический толкатель (Германия)	Elhy-EB50/50С50
Электрогидравлический толкатель (Германия)	Elhy-EB125/60С80
Тормоз с управляющим магнитом (Германия)	D1 х 380 x 40/100 JP40
Тормоз с управляющим магнитом (Германия)	D4 х 380 x 40/100 JP40

РДК-25 (250) технические характеристикиРазвернуть

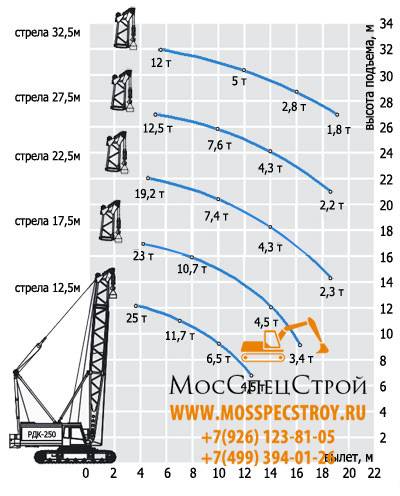

Технические характеристики гусеничного крана РДК-25 (рдк-250):
Длина основной стрелы: 12,5 м
Длина стрелы максимальная: 35,2 м
Длина жесткого гуська: 5 м
Вылет минимальный: 1,75 м
Вылет максимальный (с основной стрелой): 13,6 м
Длина мачты (башенно-стрелковое исполнение): 12,5-27,5 м
Длина управляемого гуська: 10,15,20 м
Грузоподъемность на минимальном вылете: 25 т
Грузоподъемность на максимальном вылете: 3,6 т
Грузоподъемность вспомогательного подъема: 5 т
Грузовой момент максимальный: 100 т*м
Высота подъема при минимальном вылете (главный крюк): 12,4 м
Высота подъема при максимальном вылете (главный крюк): 7 т
Высота подъема при минимальном вылете (вспомогательный крюк): 15,7 м
Высота подъема при максимальном вылете (вспомогательный крюк): 6 м
Вес с основной стрелой: 45. 2 т
Среднее давление на грунт: 0,085 МПа
Мощность электродвигателей: 75 кВт
Габаритные размеры без стрелы: 3225х6300х4300
