Что такое драглайн — технические характеристики, устройство и применение

Первый прототип драглайна был придуман еще в эпоху Возрождения известным ученым Леонардо да Винчи. В серийное производство этот вид техники поступил в США лишь спустя три века. В Советском Союзе производство таких экскаваторов наладили в первые годы после войны.

Область применения драглайна

Многие не знают, что такое драглайн, и даже никогда не слышали этого слова. Это одноковшовый экскаватор с длинной стрелой (до 100 м), которая соединяется с ковшом посредством тросового механизма. Эта конструктивная особенность позволяет производить копание только «на себя» в сторону экскаватора. Агрегаты могут отличаться глубиной копания и выгрузки.

Такие экскаваторы эксплуатируются при разработке грунта, который расположен ниже места нахождения агрегата. Это позволяет использовать их для рытья карьеров, котлованов, создания насыпей. Техника также активно применяется при гидротехническом и мелиоративном строительстве, при создании автомагистралей и железных дорог.

Эффективность спецтехники достигается за счет того, что характеристики драглайна превосходят параметры экскаваторов, оборудование которых представляется прямой и обратной лопатой.

Конструктивные особенности драглайна

Данный вид экскаватора является самым сложным в управлении, но он имеет преимущество перед аналогичной спецтехникой в том, что его можно одновременно оснастить различным оборудованием, которое функционирует на канатах.

Главные технические особенности драглайна:

Рабочие размеры драглайна

Длинная стрела — решетчатая и легкая, но отличается большими показателями грузоподъемности.
Большой вес агрегата – может достигать 8000 тонн.
Объемный ковш с гибкой подвеской и вместимостью до 168 кубометров позволяет увеличить глубину и радиус копания.

Главное отличие конструкции драглайна – это тросовый механизм. Благодаря ему осуществляется управление стрелой и ковшом. Это позволяет проводить работы на сложных грунтах и в труднодоступных местах. Результат выполнения задачи напрямую зависит от квалификации оператора.

Перемещение ковша производится маятниковыми движениями непосредственно к месту, и ковш быстро погружается в грунтовую породу под воздействием собственного веса. Затем при помощи подъемно-тягового канатного механизма грунт подрезается, транспортируется и вываливается в определенное место. Погружать грунт непосредственно в машины невозможно из-за гибкой подвески, поэтому дополнительно необходимо задействовать погрузчик.

При выполнении работ в неблагоприятных условиях с мерзлой или сильно твердой почвой сначала необходимо провести ее предварительное разрыхление.

Экскаваторы данного вида ценятся за высокую производительность, позволяющую выполнять большой объем работ, и за возможность эксплуатации техники в работах на глубине, где другие агрегаты просто не справятся.

Критерии подбора устройства

Первоначально необходимо точно знать особенности и характер работ, для которых будет предназначаться выбираемый экскаватор. Данная техника бывает двух разновидностей: периодического или непрерывного действия.

Перед выбором экскаватора нужно оценить его возможности. Для этого стоит изучить основные индексы, которые обозначают:

Размеры агрегата и вместимость ковша.
Порядковый номер модели.
Устройство рабочей подвески.
Ходовую часть.

Высокие технологические параметры шагающих драглайнов

Следует посмотреть буквенные обозначения:

Порядковая модернизация – А, Б, В и так далее.
Климатическое использование – С, ХЛ, Т, ТВ.

Цифровые обозначения определяют конструктивные особенности оборудования:

Гибкая подвеска на канатных полипастах делит оборудование на прямую и обратную лопату;

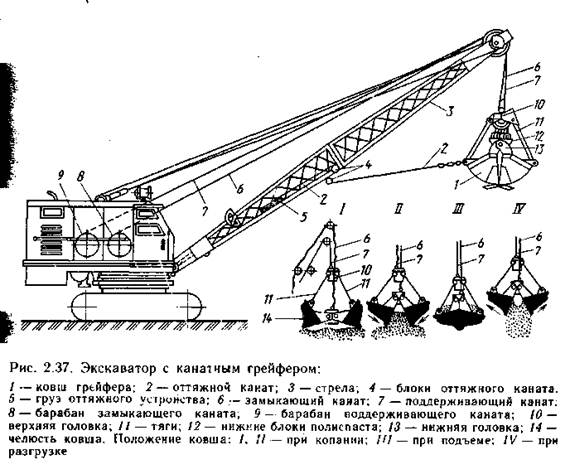

Жесткая подвеска на гидроцилиндрах позволяет оснащать данную технику гидромолотом;
Телескопическое.

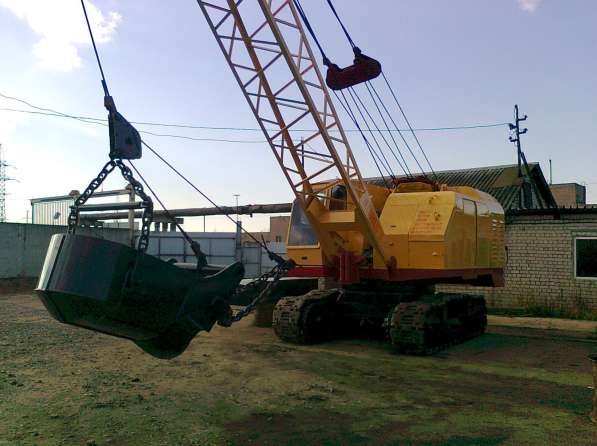

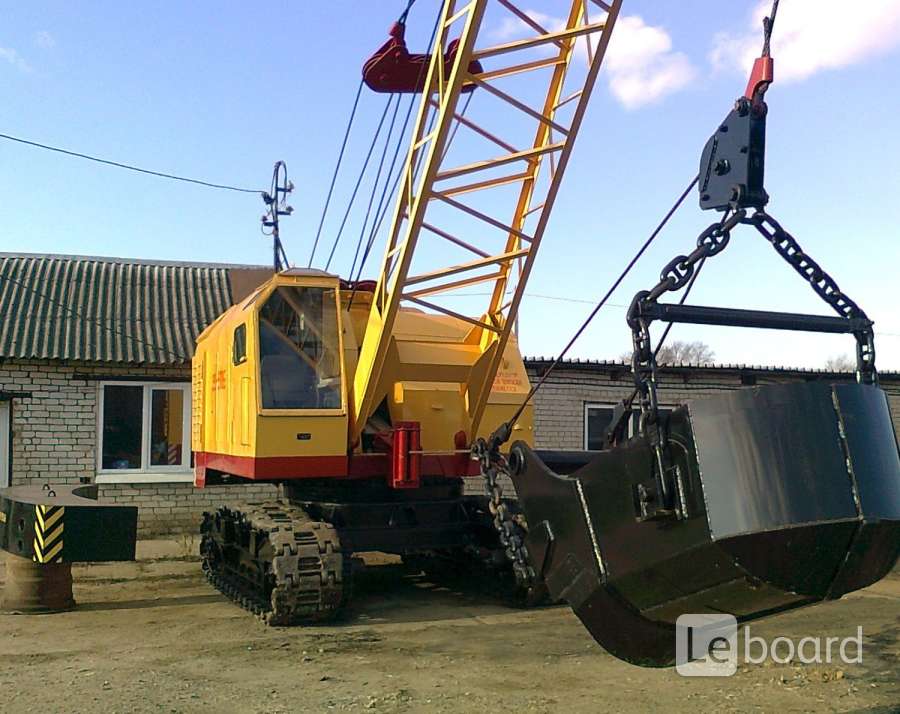

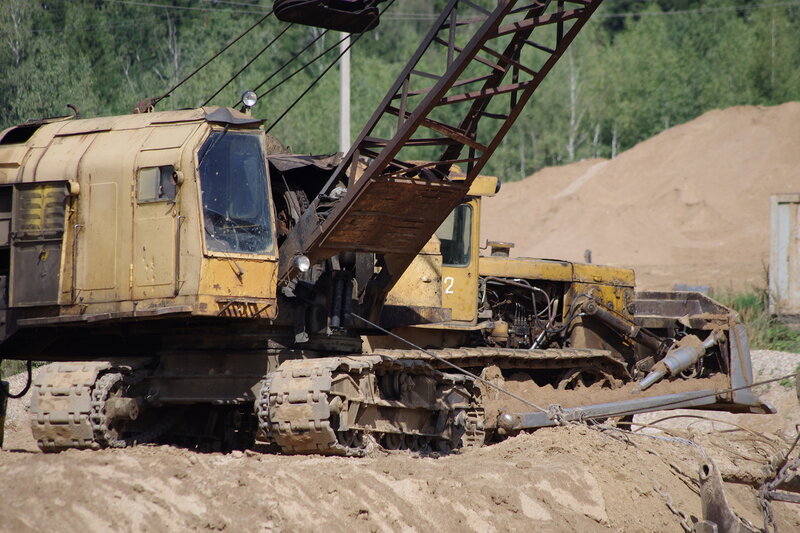

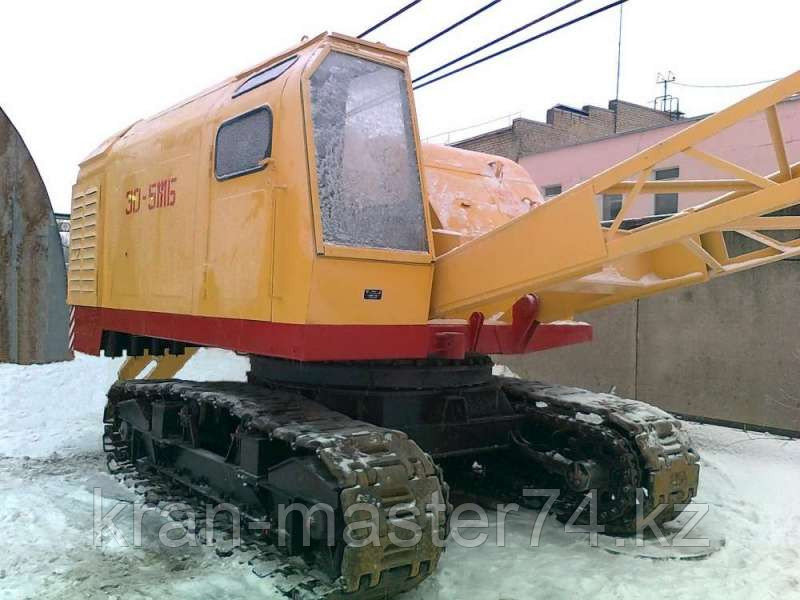

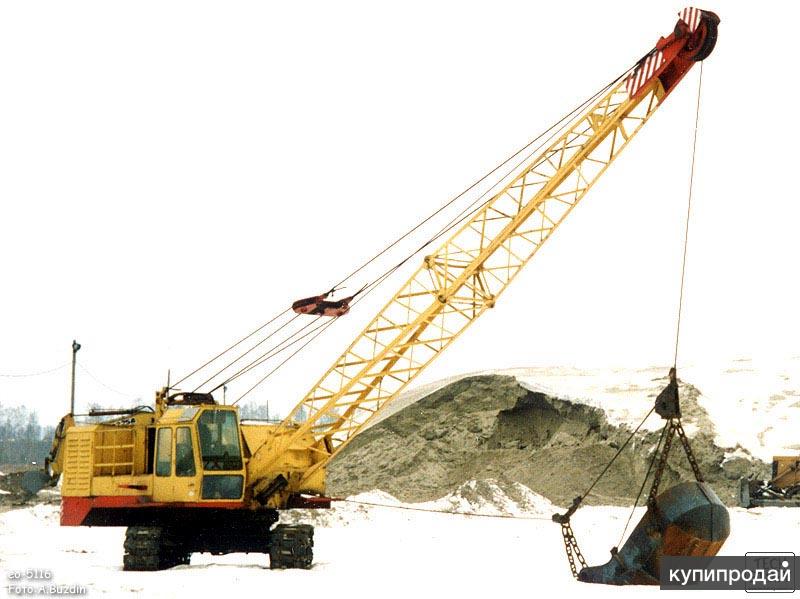

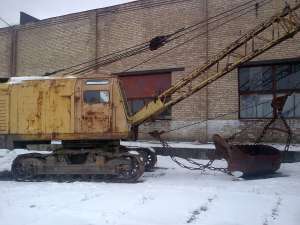

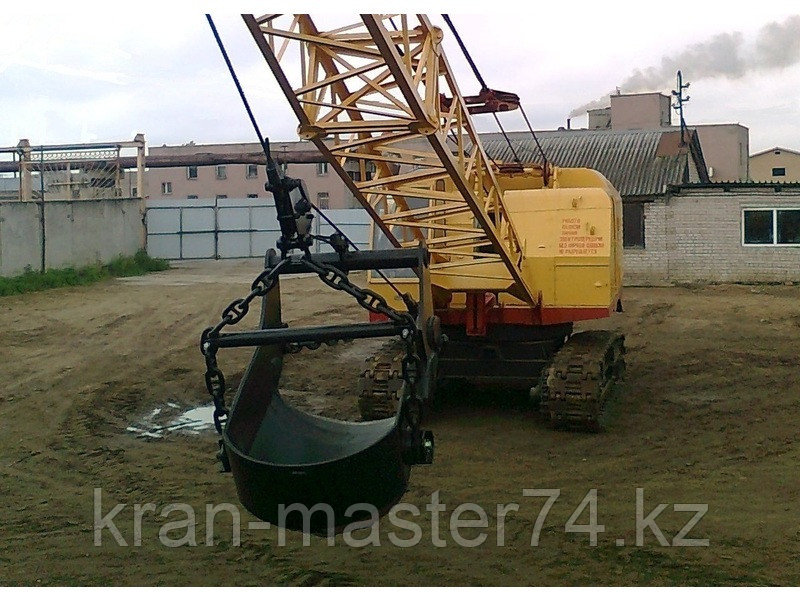

Видео по теме: Гусеничный экскаватор-драглайн ЭО-5111Б

specnavigator. ru

Экскаватор драглайн: основные виды, принцип работы и технические характеристики

Драглайн — это выемочно-погрузочная машина, способная самостоятельно передвигаться шагающим (редко — гусеничным) способом.

Применяется для выемки пород 1-4 категории крепости в карьерах и при строительстве гидротехнических сооружений.

Саму идею создания такого устройства еще в 16 веке придумал Леонардо да Винчи. Однако, первый экскаватор драглайн был выпущен лишь в 1884 году в США. Советский драглайн был создан в 1946 году и имел ковш объемом 3,5 м3, стрелой 36 м. Базовая маркировка сохранилась и сейчас. ЭШ — шагающий экскаватор с драглайном.

Данный вид имеет неоспоримые преимущества по сравнению с другими экскаваторами:

более легкая и длинная стрела,
большой радиус зачерпывания,
больший объем ковша.

К недостаткам их можно отнести невозможность заглубления ковша в твердую породу при наличии гибкой подвески. Поэтому изначально может потребоваться предварительное рыхление.

Классификация

По конструкции стрелы:

байтовые,
трехгранные жесткие,
ферменные,
комбинированные.

По конструкции ковша:

арочные,
безарочные.

Принцип работы

Две независимые системы канатов (подъемные и тяговые) обеспечивают перемещение и разгрузку ковша (основного исполнительного органа драглайна). Стрела при этом напрямую или через мачту подвешивается к стойке и через шарниры опирается на платформу. Платформа, в свою очередь, может поворачиваться вокруг вертикальной оси с помощью роликового круга.

С помощью опускания на грунт лыж (механическим или гидравлическим устройством) осуществляется шагание машины. Лыжи присоединены к поворотной платформе. При этом задняя часть базы отрывается от грунта. Затем экскаватор перемещает себя на величину шага и опускается. лыжи поднимаются и перемещаются для начал нового шага.

Современные драглайны осуществляют один цикл перехода за время не более 60 с.

Подъем ковша осуществляется посредством подъемного каната. Тяговый канат подтягивает ковш к машине. При этом осуществляется срезка грунта и наполнение основного рабочего резервуара — ковша.

Если натяжение тягового и подъемного канатов осуществлять одновременно, то расстояние между опрокидным блоком и соединительным звеном увеличится. А значит, произойдет подъем передней части ковша. Именно в таком положении его можно поднять из забоя и перенести путем поворота платформы.

Для разгрузки ослабляют тяговый канат. При этом ослабевает и разгрузочный. Ковш опрокидывается и материал из него высыпается.

Технические характеристики

Вместимость основного ковша — 6,3 -100 м3.

Вместимость сменного ковша — 8,5-20 м3.

Длина стрелы — 45-100 м.

Максимальный радиус черпания — 42,5 — 97, 5 м.

Максимальная глубина черпания — 22-47 м.

Максимально давление на грунт — 0,06 — 0,255 МПа.

Рабочая масса — 295-10500 т.

ospectehnike.ru

Каталог драглайнов экскаваторов.

Марки, производители, модельные ряды

Драглайны представляют собой одноковшовые экскаваторы на шагающем либо гусеничном (реже) ходу, у которых ковш гибко связан с поворотной платформой и стрелой. Длина стрелы машины может составлять до 100 метров, а вместимость ковша может равняться 168 м3 (модель Big Muskie от Busyrus Erie).

Драглайны используются в гидротехническом и мелиоративном строительстве, на карьерах. Техника применяется для выемки взорванных горных пород (нижним или верхним черпанием) на вскрышных работах, а также для погрузки горных материалов в автотранспорт.

Первые драглайны были выпущены в США в 1884 году. Первый драглайн, произведенный в СССР, сошел с конвейера в 1946 году.

Драглайны характеризуются наличием гибкой подвески ковша и легкой решетчатой стрелы, за счет которых обеспечивается больший радиус, большая глубина копания и большая высота выгрузки по сравнению с другими типами навесных инструментов экскаваторов.

Драглайны оснащаются ковшом, который подвешивается на цепях к тяговому и подъемному канатам.

Тяговый канат предназначен для подтягивания ковша к технике. Подъемный канат служит для вертикального перемещения ковша. Таким образом выполняется подрезка грунта, а ковш наполняется.

Когда подъемный и тяговый канаты одновременно натягиваются, тогда расстояние между опрокидным блоком и соединительным звеном увеличивается. В результате создается натяжение разгрузочного каната, и подъем передней части ковша. В таком положении наполненный грунтом ковш поднимают и переносят к пункту разгрузки.

Для того чтобы разгрузить ковш, необходимо расслабить тяговой канат. Одновременно с ним расслабляется также и разгрузочный канат, за счет чего опрокидывается ковш.

Различаются драглайны по длине стрелы, ее конструкции, вместимости ковша, по типу подвески стрелы к двуногой стойке, структуре приводов главных устройств и их расположению на поворотной платформе.

Современные драглайны обладают рабочим циклом, который не превышает 60 секунд. Его длительность напрямую зависит от крепости горной породы, угла поворота ковша от места черпания до места разгрузки, от высоты уступа, технических характеристик техники.

Самым большим в мире драглайном является экскаватор 4250-W производства Bucyrus-Erie, оснащенный ковшом емкостью 168 м3. Эта машина была выпущена в 1969 году
