Среди предприятий, которые отыграли важную роль в развитии машиностроительной отрасли послевоенного Советского союза, можно смело отметить Калининский экскаваторный завод. Несмотря на тяжелую ситуацию на фронте, власти Союза решились на строительство нескольких крупных предприятий, в том числе и упомянутого Калининского завода, который был основан в 1943 году.

Первые модели экскаваторов этого предприятия небыли очень удачными, но тем не менее, они внесли свою весомую лепту в отстройку многих крупных городов. Пик же развития завода пришелся на конец 60-х – начало 90-х годов, когда были спроектированы и выпущены знаменитые на весь мир модели экскаваторов ЭО 3322, ЭО 3323 и модернизированный 3323А. Хотя ради справедливости нужно отметить, что Калининский экскаваторный завод (сейчас это предприятие уже называется «Тверской экскаватор»), и в наши дни выпускает качественную спецтехнику, которая отвечает всем мировым стандартам качества.

Эволюция самых удачных моделей

Экскаватор ЭО 3322 впервые сошел с конвейера в 1969 году. На эту спецтехнику возлагали большие надежды, которые в будущем были полностью оправданы. Этот гидравлический экскаватор довольно быстро вытеснил морально и технически устаревший ЭО 302А и с 1972 года начал выпускаться серийно. К главным плюсам ЭО 3322 можно смело отнести большую функциональность. Прежде всего, это пневмоколесный экскаватор, который благодаря своей базе (колесная формула 4×4) обладал прекрасной устойчивостью и отличными характеристиками мобильности. При наибольшей скорости передвижения в 19,68 км/ч, ЭО 3322 мог перемещаться к месту работы намного быстрее по сравнению со многими своими конкурентами из подобного класса.

На протяжении первых 10 лет с момента выпуска первого экскаватора, проектировщики постоянно вносили изменения в конструкцию ЭО 3322 технические характеристики которого также постепенно совершенствовались. Прежде всего, модернизировалась система управления. Вместо набора рычагов для управления рабочими элементами, было внедрено сервоуправление, которое сделало машину более производительной, а также повлияло на улучшение характеристик надежности.

Но инженеры завода не остановились на одном лишь совершенствовании ЭО 3322 и к началу 80-х был разработан новый гидравлический экскаватор второго поколения ЭО 3323, который превосходил модель 3322 по многим характеристикам, начиная от технических возможностей и заканчивая улучшенными рабочими элементами. В процентном соотношении его производительность возросла на 20-30%. Большое внимание было уделено конструкции, которая стала упрочненной за счет увеличения отдельных элементов рамы. Экскаватор ЭО 3323 также был оснащен планетарным механизмом поворота. Среди других важных новшеств можно отметить обновленные мосты с планетарными редукторами, которые также производились на заводе.

Экскаватор ЭО 3323 технические характеристики

Этот экскаватор стал настоящей гордостью не только предприятия, но и всей страны. Его с завидной регулярностью представляли на самых разных международных выставках, а в самом Союзе ему просто не было равных, поэтому в 1986 году было принято решение о присвоении ему Государственного Знака качества.

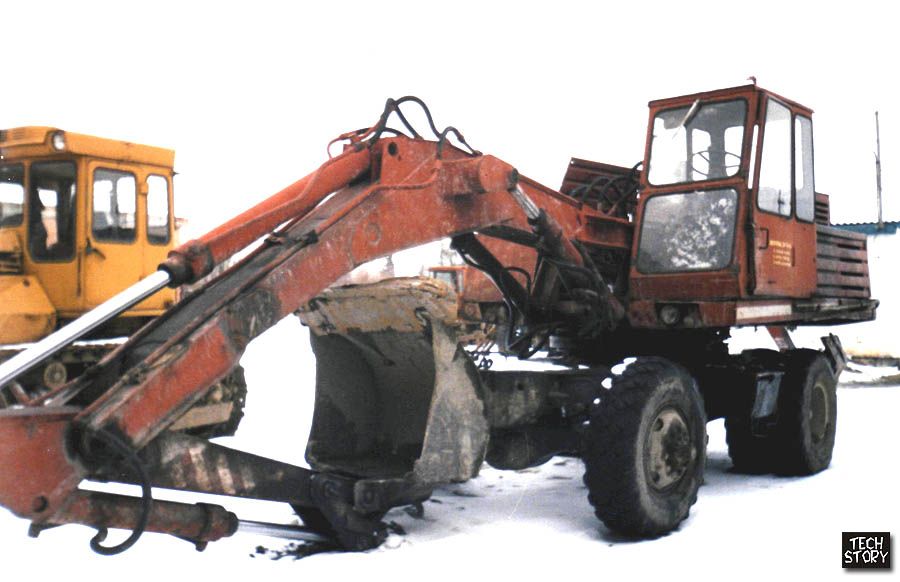

Модернизированый экскаватор ЭО 3323А

С годами появилось несколько модификаций модели 3323, особого внимания среди которых заслуживает ЭО 3323А. Этот экскаватор еще более превзошел своего предшественника, благодаря нескольким серьёзным доработкам. Во-первых, была увеличена мощность силового агрегата, что также положительно сказалось на гидравлической системе, давление в которой серьёзно возросло (до 28 МПа). Следовательно, возросла «сила» рабочих агрегатов. Во-вторых, была изменена конструкция ряда механизмов, что позволило уменьшить массу экскаватора на 0,5 тонны.

ЭО 3323А технические характеристики которого позволяют использовать его в самых разных условиях, считается очень универсальной машиной, которая может агрегатироваться со многими видами рабочего оборудования, как статического, так и ударного действия. Сегодня этот экскаватор можно увидеть достаточно редко, но даже по прошествии нескольких десятков лет, его эксплуатация все еще остается актуальной для дорожного строительства, коммунального хозяйства и ряда других сфер.

гидравлическая схема, двигатель, устройство, рабочее оборудование

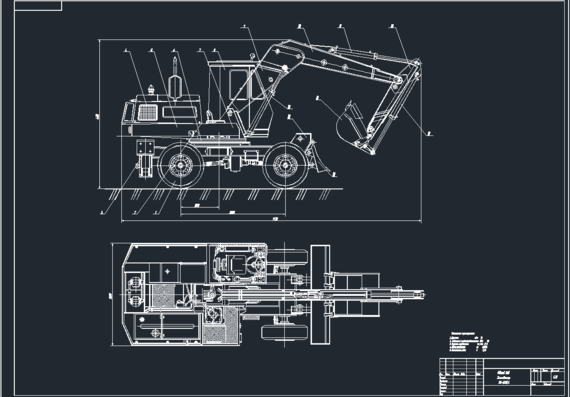

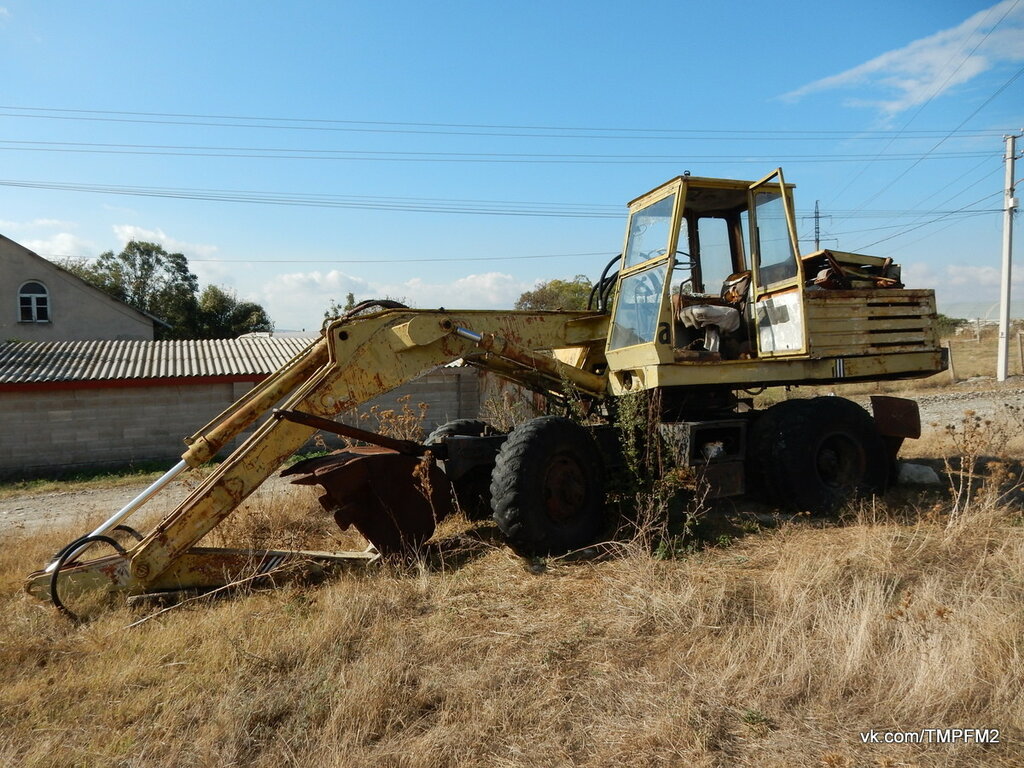

Экскаватор ЭО-3322 является полноповоротной землеройной спецмашиной (одноковшовой) на пневмоколёсном ходу с гидравлическим управлением. Его сразу можно узнать по заднему от кабины расположению двигателя, одинаковым по величине колёсам и передней стреле с различного вида оборудованием. Разработки карьеров, траншей и котлованов – это основное предназначение экскаватора, хотя техническая надежность и удобство управления позволяют использовать его для множества других работ.

Общие данные экскаватора ЭО-3322

ЭО-3322 выпускался на двух заводах – Калининском и Ленинградском экскаваторном. Сейчас выпуск таких машин прекращен, но они до сих пор надежно служат как строителям, так и коммунальникам.

Экскаватор может сохранять работоспособность при температурах от -40 до +40 0C. С ним становятся возможны погрузочные либо разгрузочные работы на сыпучих материалах и мерзлой земле, на предварительно разрыхленных скальных породах и расползающемся влажном грунте (категория грунтов I-IV).

Машина применима:

• В дорожно-строительных работах;
• Рытье колодцев и бурении скважин;
• Мелиоративном строительстве;
• Сельском хозяйстве;
• Промышленных проблемах;
• Земляных разработках в пределах города.

Техника ценится рачительными хозяйственниками, так как при регулярном техобслуживании может исправно служить долгие годы.

Особенности конструкции

Главная особенность ЭО-3322 – это крутящийся механизм для изменения положения кабины одновременно с рабочим оборудованием относительно оси, расположенной на платформе. Эта возможность дает оператору наилучший обзор выполняемых операций, увеличивает охват работ и повышает производительность экскаватора.

Также для него характерны:

• Гидравлическое усиление рулевого механизма, облегчающее управление;
• Недемонтируемые гидроцилиндры подъёма и нижняя часть стрелы;
• Возможность преодоления уклонов крутизной до 200.

ВНИМАНИЕ! ЭО-3322 еще называют «гидравлическим экскаватором», так как не только весь комплекс рабочих операций, но и само передвижение спецмашины обеспечивается системой гидроприводов.

Модификации экскаватора – (ЭО-3322А, ЭО-3322Б, ЭО-3322В и другие) могут иметь сервопривод и полуавтоматическую систему управления для механизированной зачистки дна котлованов.

Технические характеристики

ЭО-3322 может оборудоваться двигателями с разными параметрами и различным навесным рабочим оборудованием, в зависимости от чего его характеристики изменяются в указанных в таблице диапазонах:

Параметры	Ед. измерения	Величина
ширина (общая/по колее)	мм	2700/2040
ширина по вращению	мм	2660
высота	мм	3140
вес (общий)	кг	14000
мощность двигателя	л.с.	75-100
максимально возможная скорость	км/час	20
расход горючего	л/час	12,5
глубина копания	м	2-6
ковш	м3	0,2-0,8

Двигатель

Двигатель на экскаваторы ЭО-3322 устанавливается дизельный четырехцилиндровый СМД-14 мощностью 75 л.с. либо СМД-17Н мощностью 100 л.с. Они имеют своей основой двигатели Белорусских тракторов МТЗ и являются их улучшенными удачными модификациями. И тот, и другой работают от непосредственного впрыска топлива с усилением турбонаддувом и охлаждением жидкостным методом. Объём используемых двигателей составляет 6,3 л при диаметре цилиндров 120-130 мм и ходом поршня 140 мм.

Гидравлическая система

Гидравлика ЭО-3322 является ведущей системой управления экскаватором. В ней применяются аксиально-поршневые регулируемые насосы сдвоенного типа, создающие давление в системе до 250 кгс/см2.

Система гидравлики работает с производительностью 18 л/мин. Ее обслуживание производится достаточно просто, нужен лишь регулярный контроль уровня рабочих жидкостей по минимальной отметке.

Кабина

Кабина экскаватора имеет максимальную площадь застекления, опускающуюся даже ниже уровня сидения оператора. Это дает отличный обзор для точности выполняемых действий.

В кабине расположены все рычаги управления и контрольные приборы для быстрого реагирования на любые изменения в работе систем. Улучшенная шумоизоляция увеличивает комфорт деятельности водителя, а система обогрева салона в виде автономного отопителя позволяет нормально работать даже в морозную погоду.

Рабочее оборудование

Стандартная комплектация экскаваторов ЭО-3322 включает стрелу и ковш, закрепленный на обратной лопате, объёмом 0,5 м3.

Для ковша возможны сменные группы в следующих вариантах:

• Ковши другого объёма – 0,2 м3 для рытья ям небольшой площади (колодцев), 0,63 м3, 0,8 м3 для траншей под фундамент и котлованов;
• Двухчелюстной для повышения качества захвата сыпучих продуктов и жидких грунтов;
• Пятичелюстной объемом 0,35 и 0,5 м3 для удобства погрузочных работ на крупногабаритных грузах;
• Грейферные модели объемом 0,32 м3.

Также на машине могут использоваться разрыхлители разных видов и размеров статического типа, применяемые для предварительной разработки особо твердых грунтов (каменистых, мёрзлых, скальных), и гидромолот типа СП-71.

Имеющиеся на данный момент на рынке спецтехники экскаваторы ЭО-3322 могут быть оснащены «неродными» элементами и узлами новейших выпусков – более мощное гидравлическое оборудование и т.
