Обзор УД-2: устройство и функциональность

Малолитражный стационарный мотор УД-2 используется для работы в передвижных или стационарных установках, как вспомогательный двигатель в станциях оснащенных электрогенератором, для самодельных минитракторов. Рассмотрим его устройство и характеристики подробно.

Устройство

УД-2 состоит из следующих частей:
А) распределительного механизма,
Б) систем охлаждения и смазки,
В) кривошипно-шатунного механизма,
Г) пускового механизма,
Д) системы питания с регулятором,
Е) зажигания.

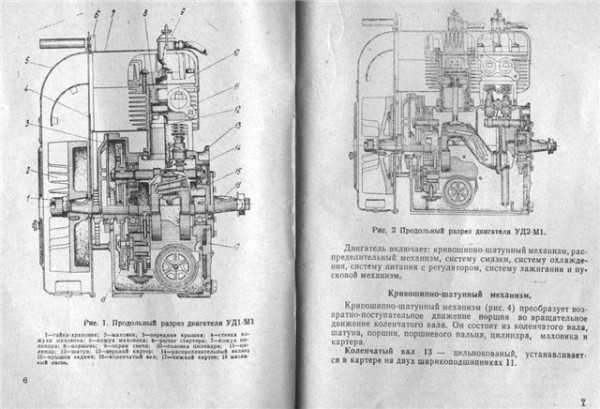

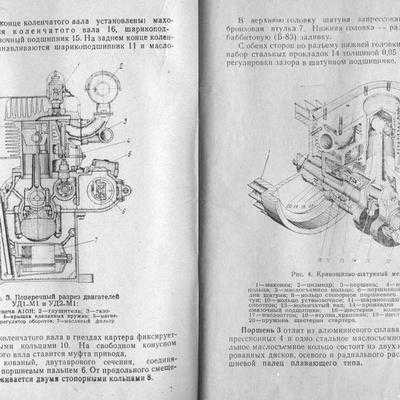

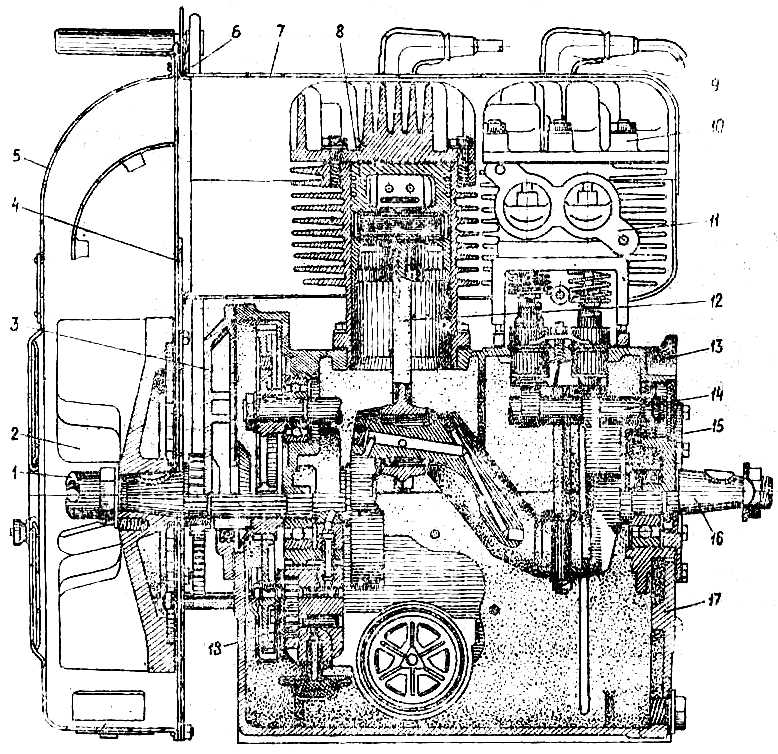

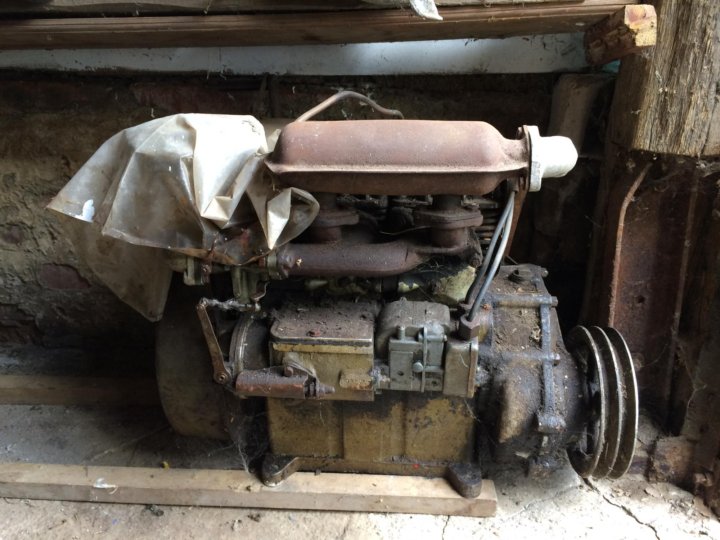

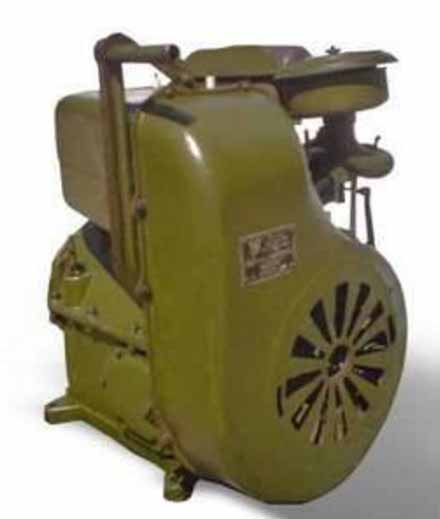

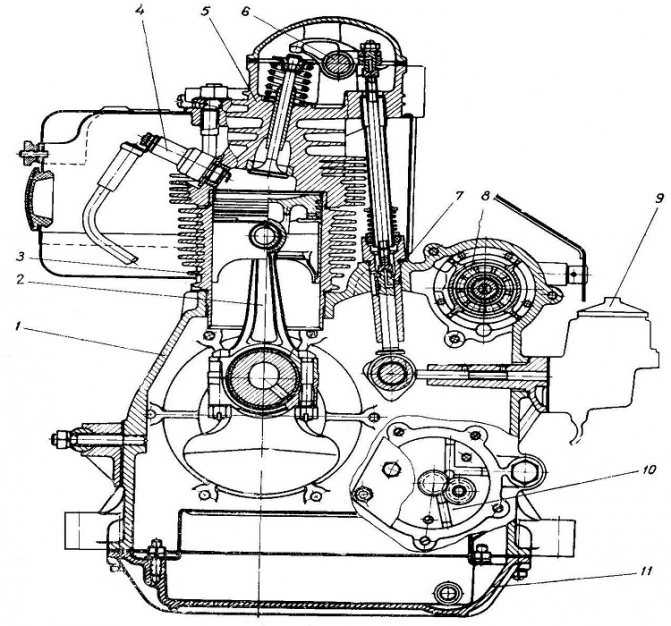

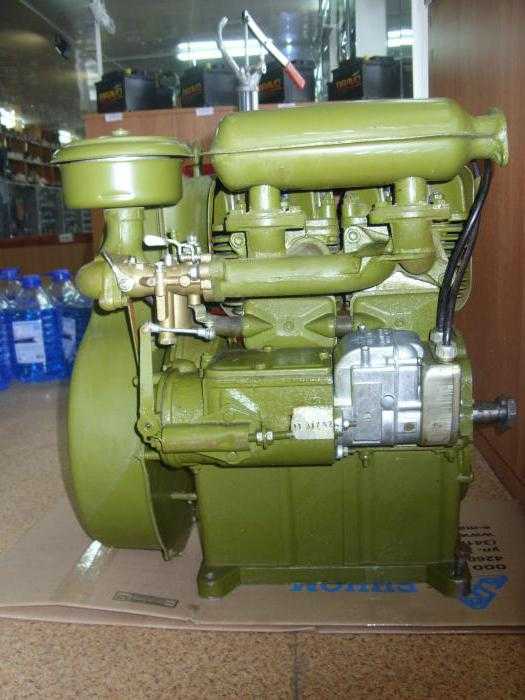

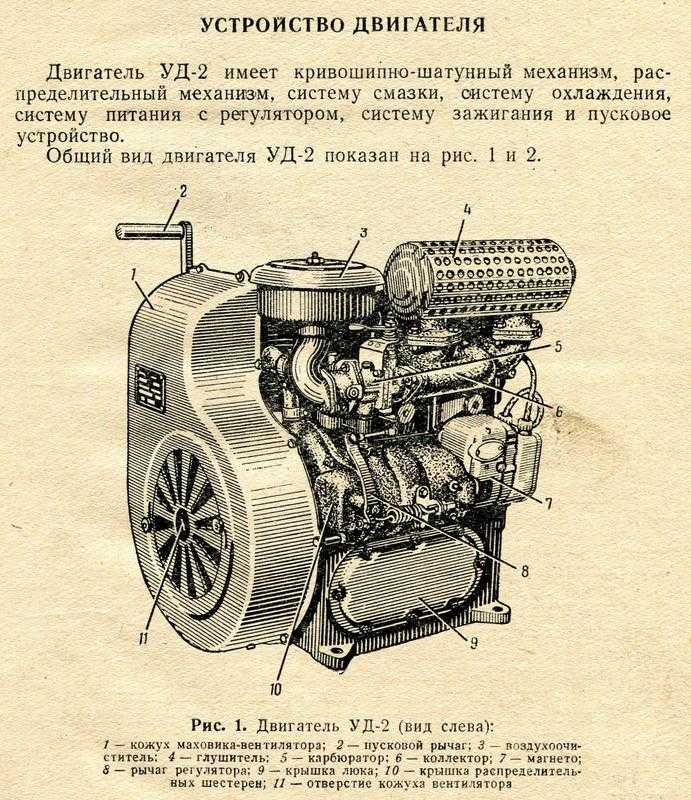

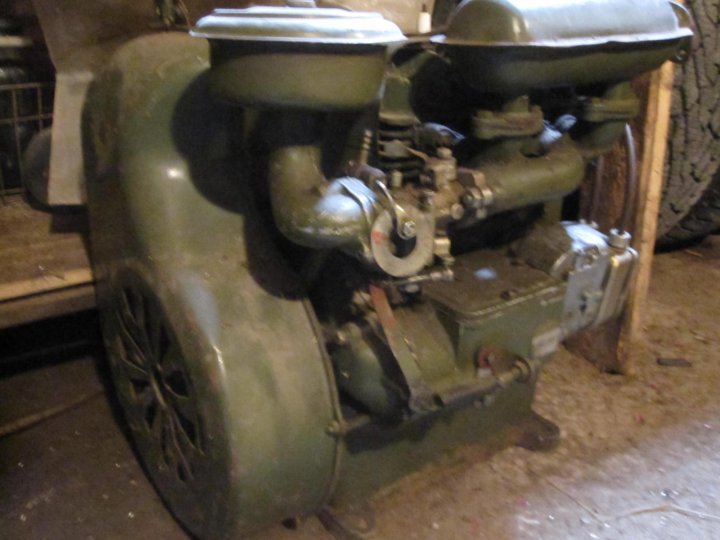

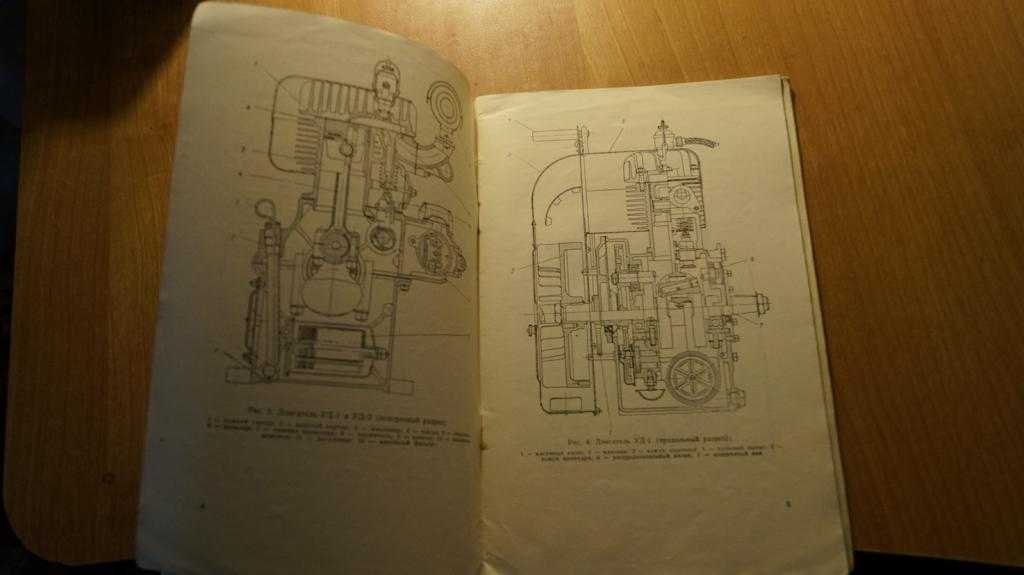

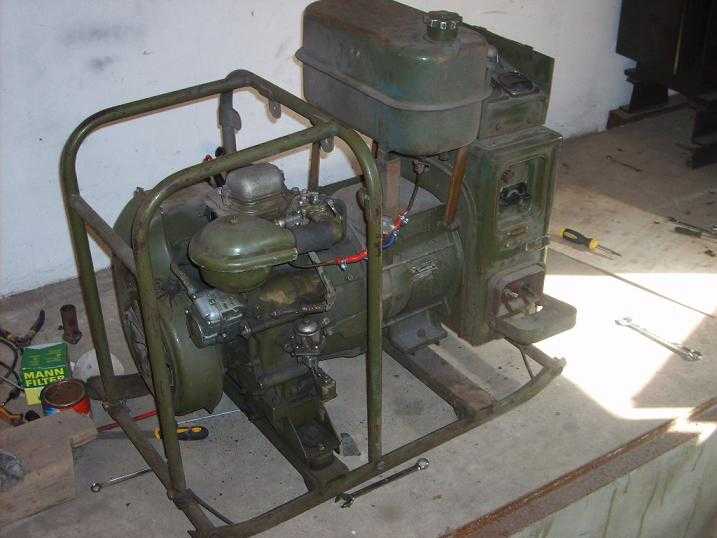

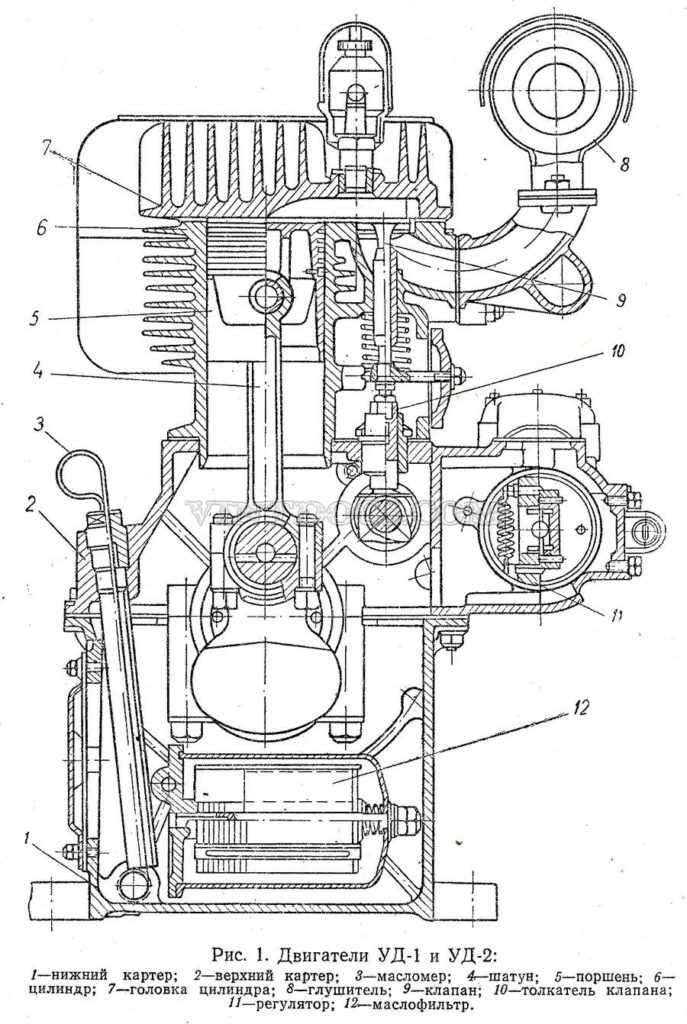

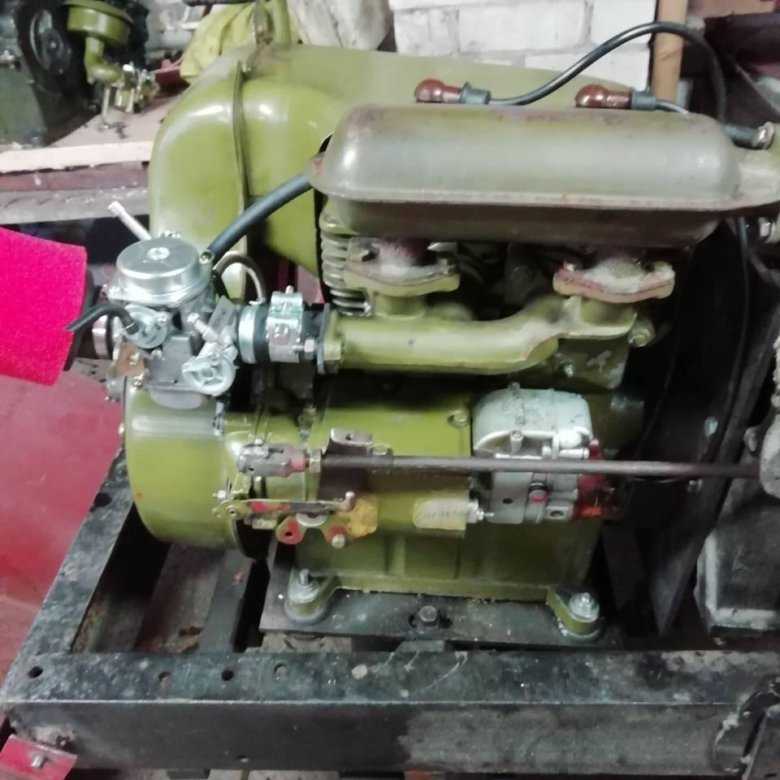

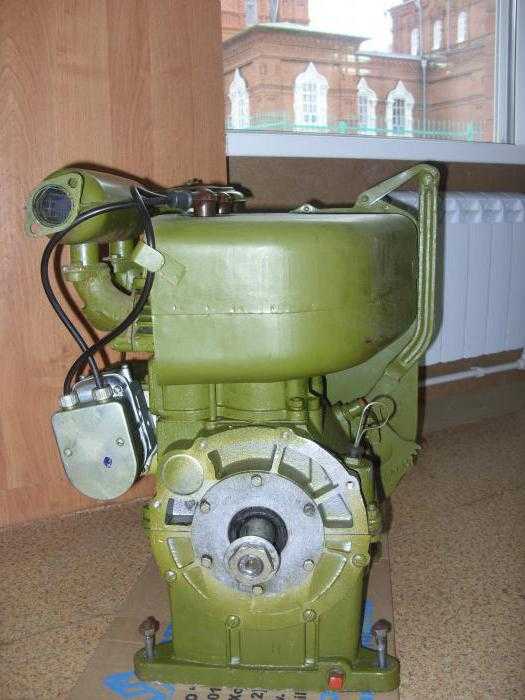

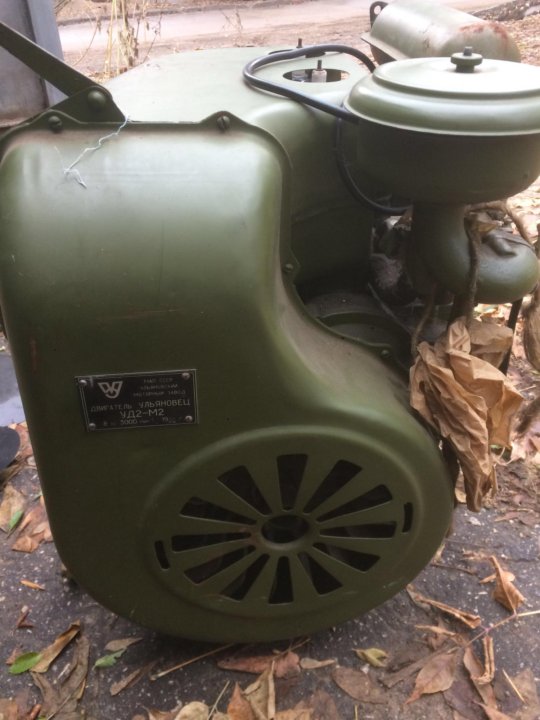

Внешний вид УД 2

Б) Система смазки

Необходима для подачи масла к трущимся деталям. К шатунному подшипнику масло подается под давлением, а к поршню — путем разбрызгивания.

Двигатель охлаждается принудительно путем открытия или закрытия жалюзи в кожухе маховика.

Главные узлы и детали системы смазки:

1. масляный насос
2. маслоприемник
3. маслоуказатель
4. смазочный подшипник
5. масляный фильтр.

В) Кривошипно-шатунный механизм (КШМ) предназначен для преобразования возвратно-поступательного движения поршня и вращения коленчатого вала.

КШМ состоит из:

1. поршня
2. шатуна
3. коленчатого вала
4. цилиндра
5. поршневого пальца
6. картера
7. маховика.

Коленчатый вал размещается в картере на двух шарикоподшипниках. На переднем конце коленвала установлены:

• маховик
• шарикоподшипник
• шестерня коленчатого вала
• смазочный подшипник.

Шатун — двутаврового сечения, кованый, соединяется с поршнем при помощи поршневого пальца. Поршень изготовлен из сплава алюминия и оснащен одним стальным маслосъемным кольцом и двумя компрессионными.

Двигатель УД-2 оснащен цилиндром изготовленного из сплава специального чугуна.

Головка цилиндра отлита из алюминия и крепится к цилиндру при помощи шпилек.

Маховик произведен из серого чугуна и создан для вывода поршневой группы из мертвых точек, а также для подачи воздуха к головке цилиндра и цилиндрам двигателя.

Картер двигателя это основание для монтажа главных узлов и деталей который состоит из верхнего и нижнего картера, соединяющиеся между собой гайками и шпильками.

На нижнем картере есть сливное отверстие оснащенное пробкой и используемое для слива масла.

Д) Система питания

Предназначена для подготовки рабочей смеси и подачи в цилиндры двигателя и включает в себя следующие устройства:

1. карбюратор К-16В
2. воздушный фильтр
3. газопровод.

Воздушный фильтр очищает воздух поступаемый в цилиндры от твердых частиц. Топливо подается самотеком в карбюратор из бензобака.

Е) Система зажигания

Cостоит из:

1. магнето М68Б1 высокого напряжения
2. токоподводящих проводов
3. свечей.

Назначение зажигания — воспламенение рабочей смеси в цилиндрах двигателя.

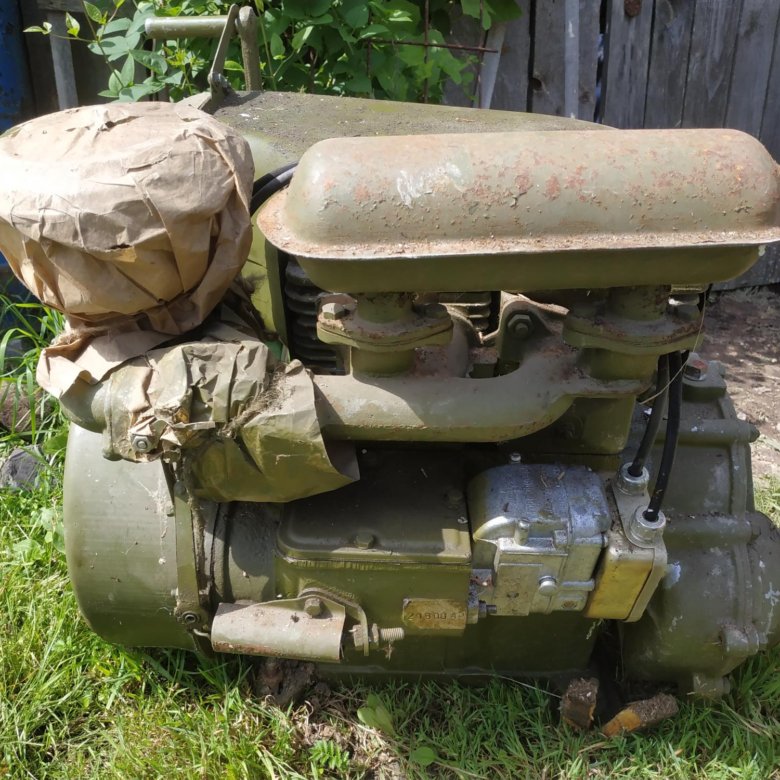

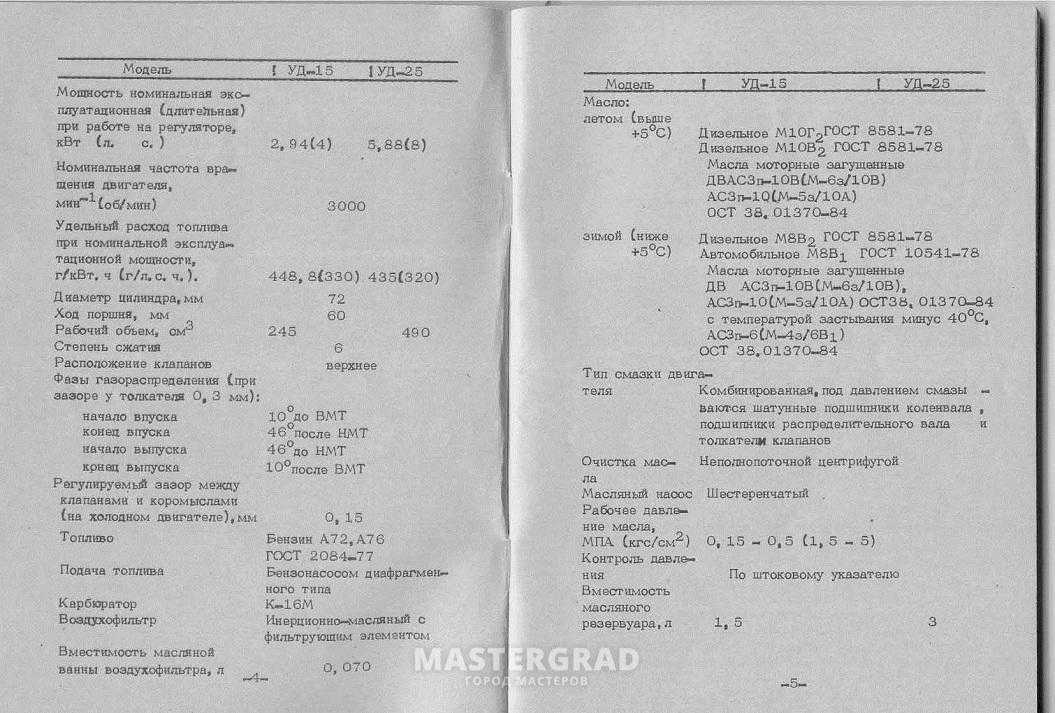

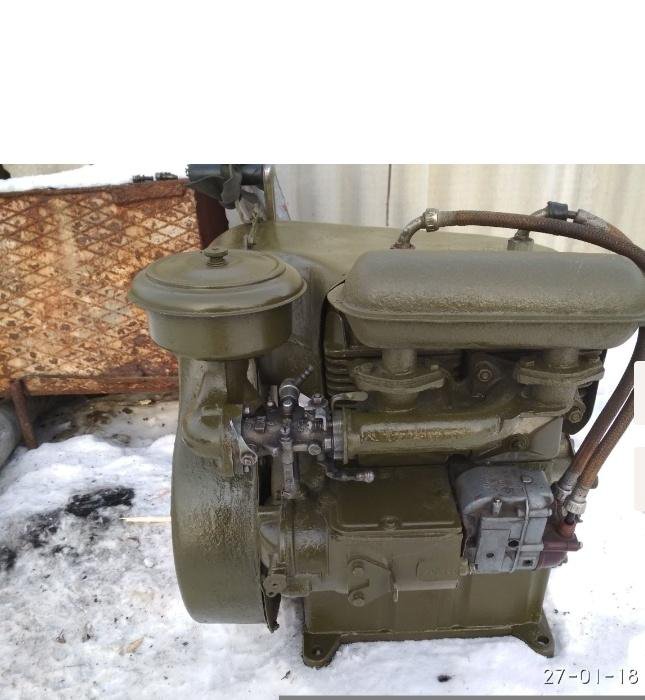

Технические характеристики

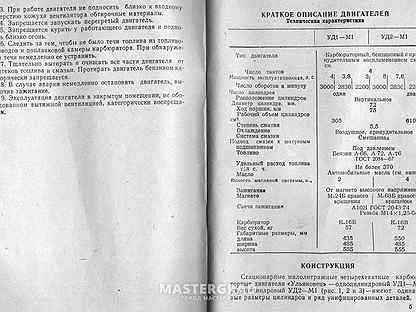

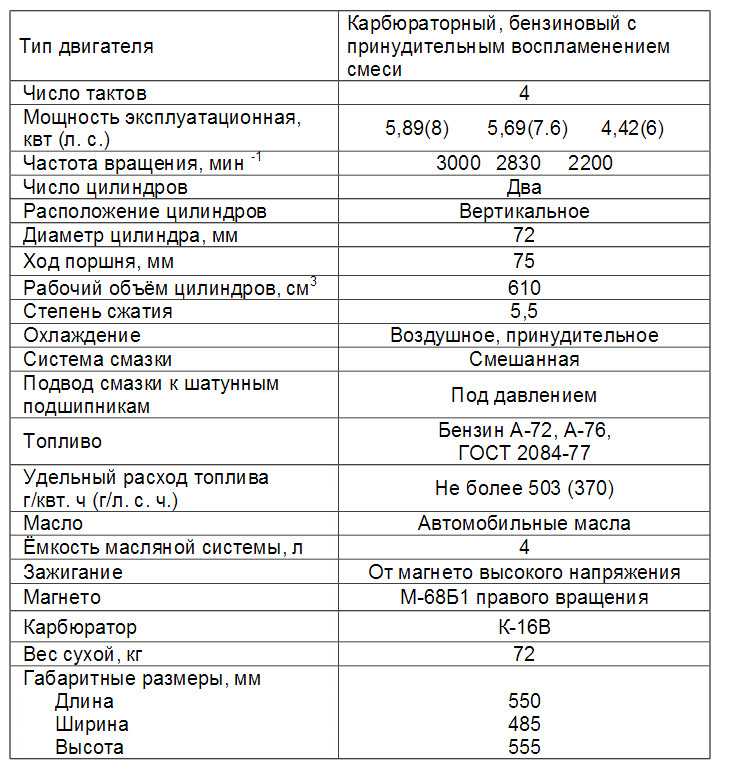

Тип двигателя	Карбюраторный, бензиновый с принудительным воспламенением смеси
Число тактов	4
Мощность квт (л.с.)	5,89 (8)
Частота вращения, об/мин	3000
Количество цилиндров	2
Расположение цилиндров	Вертикальное
Диаметр цилиндра, мм	72
Ход поршня, мм	75
Рабочий объем цилиндров, см3	610
Степень сжатия	5,5
Охлаждение	Воздушное, принудительное
Система смазки	Комбинированная
Подвод смазки к шатунным подшипникам	Под давлением
Топливо	А-72, А-76
Удельный расход топлива г/квт. ч (г/л. с.ч.)	Не более 503 (370)
Масло	Автомобильное
Емкость масляной системы, л	4
Зажигание	От магнето высокого напряжения
Магнето	М-68Б1 правого вращения
Карбюратор	К-16В
Вес сухой, кг	72
Габаритные размеры, мм
Длина	550
Ширина	485
Высота	555

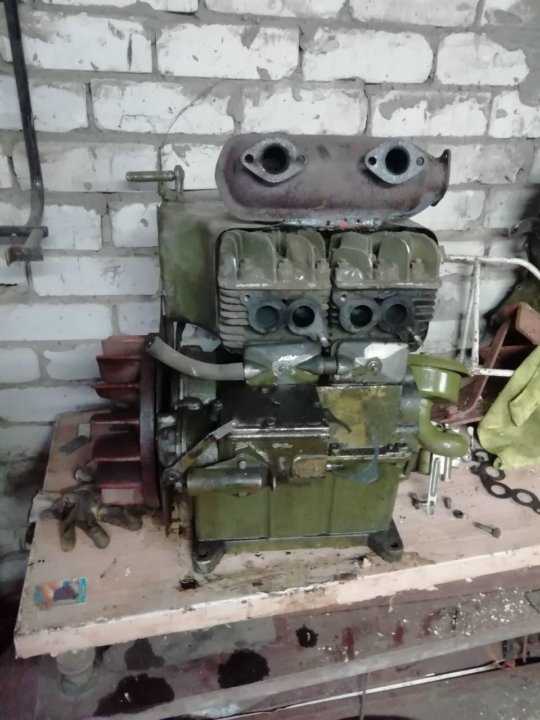

Переборка УД2 и вариант модернизации:

Tags: двигатель

Двигатель УД-2: характеристики, устройство

Статья обновлена 20.05.2019

К числу наиболее популярных моделей стационарных двигателей, получивших широкое распространение в СССР, целесообразно отнести двигатель УД 2. Подобные устройства использовались в конструкциях различного оборудования — насосов, генераторов и других приборов. Длительный срок службы изделия, превосходные технические характеристики и простое устройство сделали его крайне востребованным среди потребителей.

Содержание:

• Назначение двигателя УД-2
  • Технические характеристики двигателя УД-2
  • Устройство двигателя УД-2
• Модификации двигателя УД-2
• Заключение

Назначение двигателя УД-2

Прежде чем более подробно изучить технические характеристики двигателя УД2, необходимо более подробно рассмотреть его тип и назначение. Он относится к категории многофункциональных силовых агрегатов среднефорсированного типа, что позволяет использовать его в широком спектре устройств.

УД 2М использовался в:

• различных моделях бензоэлектрических агрегатов, генераторов;
• насосном оборудовании;
• приводах компрессоров, лебедок и других механических узлах;
• моторных лодках различного назначения.

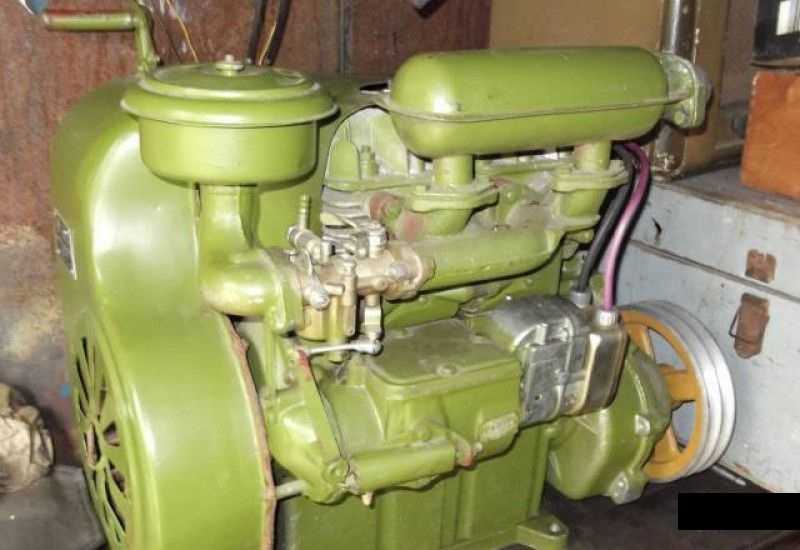

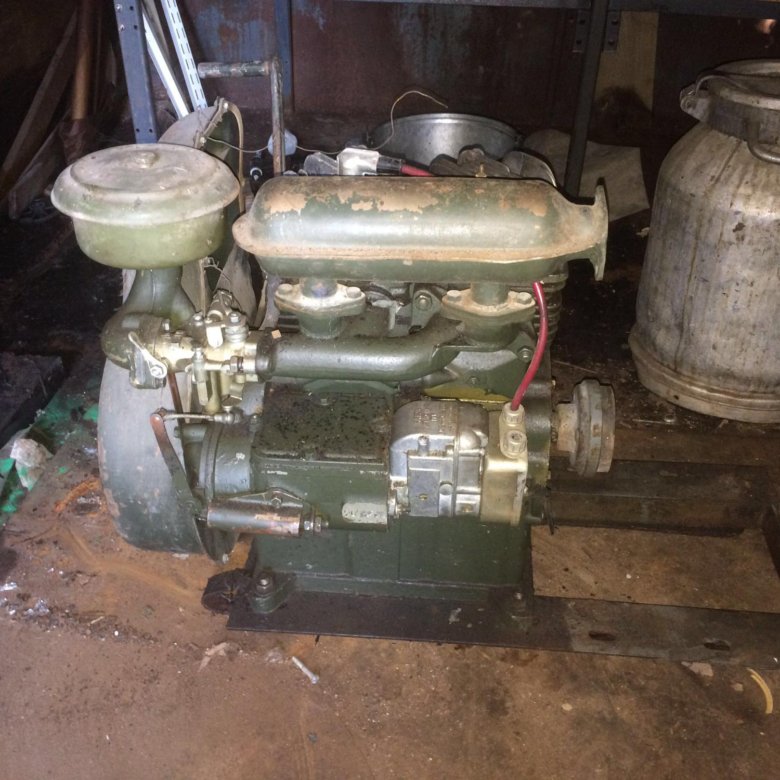

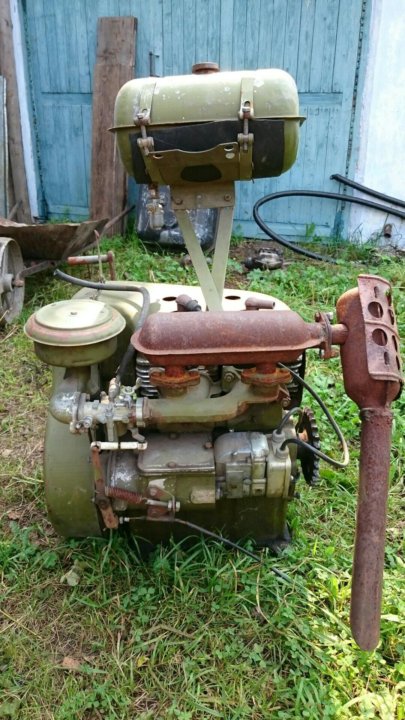

Двигатель используется в различном оборудовании

Массовый выпуск первых экземпляров УД начался в 1952 году на моторном заводе в Ульяновске, когда были изготовлены моторы трех различных модификаций. Со временем линейка силовых агрегатов была дополнена в 1967 сразу двумя моделями.

Устройство представляет собой агрегат 4-х тактного типа с клапанами, расположенными в нижней части изделия, за исключением более поздних модификаций.

Ресурс двигателя при своевременном техническом обслуживании крайне велик, что позволяет использовать его до сих пор, особенно в удаленных регионах страны. Огромное значение имеет правильная регулировка зажигания, которая позволяет успешно заводить устройство даже в условиях низких температур.

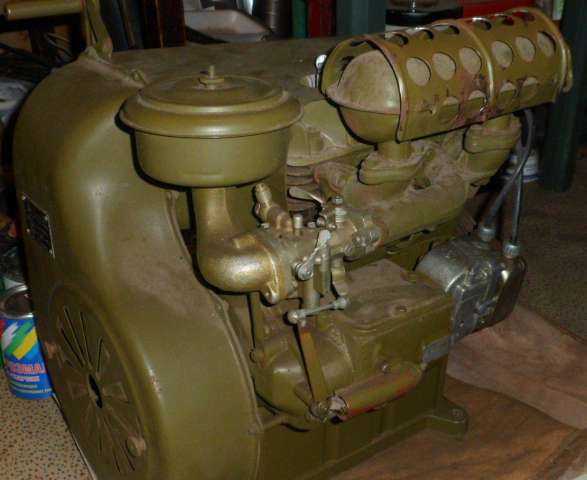

Технические характеристики двигателя УД-2

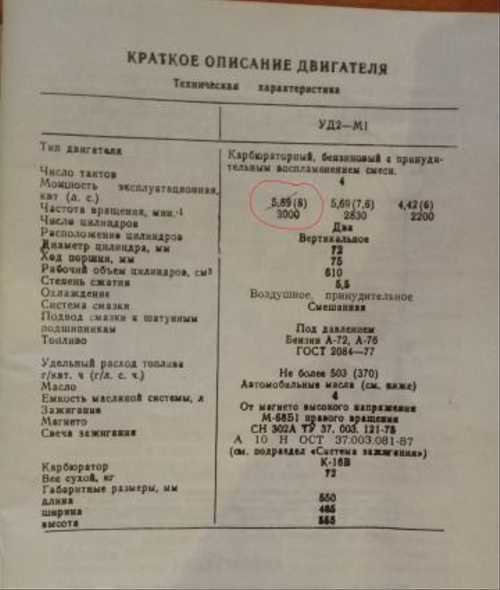

Желая выяснить особенности, которыми обладает двигатель УД2 М1, а также другие модификации, целесообразно изучить рабочие показатели этой серии моторов. Они практически идентичны для всех модификаций этой серии и делают агрегат оптимальным вариантом для установки на различную спецтехнику, а также самодельные устройства.

Основные технические характеристики УД-2:

• объем изделия — 610 см3;
• мощность — 8 л.с.;
• количество цилиндров — 2, диаметром 7,2 см;
• система смазки — комбинированная;
• рекомендуемый тип масла — минеральное;
• система охлаждения — принудительная, воздушного типа;
• подача топлива — карбюраторная;
• габариты (ДхШхВ) — 55х48,5х55,5 см;
• тип потребляемого топлива — неэтилированный А-72; А-76;
• вес изделия — 72 кг.

Благодаря небольшому уровню расхода топлива, который составляет порядка 370 г/л.с. в час, цена эксплуатации техники крайне экономичная. При этом небольшой вес агрегата и обилие запчастей, позволяют значительно сэкономить на техническом обслуживании, ремонте, выполняя необходимые работы самостоятельно.

Переделка мотора не пользуется большой популярностью среди владельцев, поскольку он обладает оптимальными характеристиками. Значительно чаще «Ульяновец» используется в качестве силового агрегата для сборки различных самодельных видов спецтехники — тракторов, мотоблоков, культиваторов.

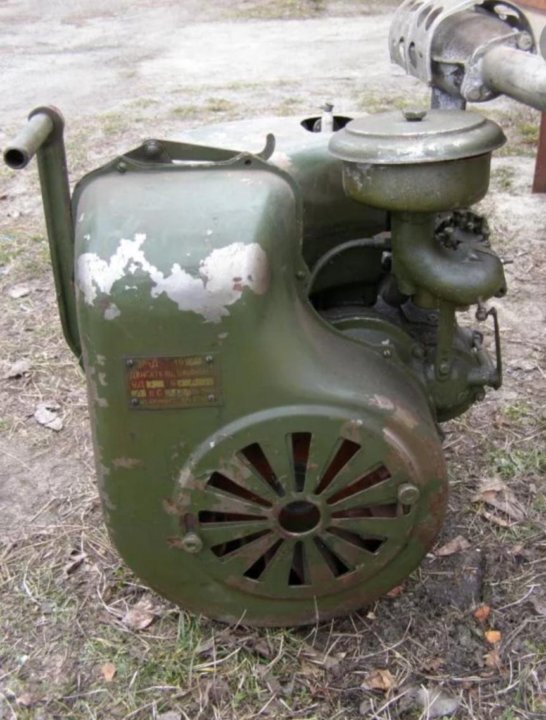

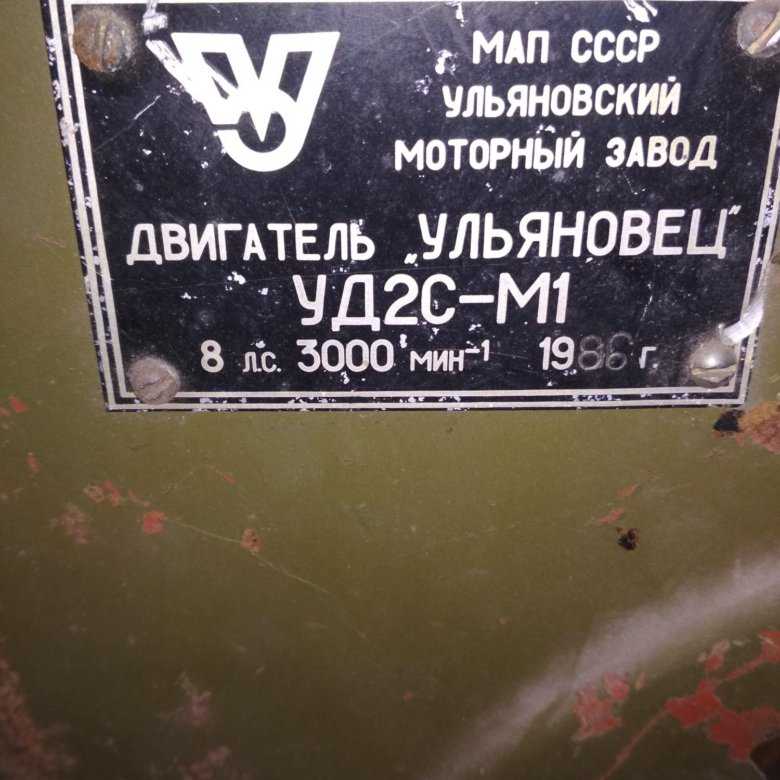

Двигатель Ульяновец

Устройство двигателя УД-2

Как показывают многочисленные отзывы владельцев подобного устройства, оно отличается простой, надежной конструкцией, которая способна прослужить долгие годы при надлежащем отношении. Основным элементом двигателя представляется картер, составными узлами которого являются 2 корпусные детали.

К числу других важных составляющих целесообразно отнести:

• кривошипно-шатунный механизм, установленный в картере;
• поршневая группа;
• коленвал;
• маховик.

Необходимо отметить, что при изготовлении деталей этого силового агрегата использовалось сразу 2 материала. Для элементов, больше других подверженных износу, в качестве материала изготовления был выбран чугун, а для других менее ответственных деталей — алюминиевый сплав. Это позволило снизить вес агрегата, а также увеличить срок его службы.

Модификации двигателя УД-2

За время выпуска этого легендарного отечественного мотора Ульяновским заводом было выпущено 4 основных его модификаций. Они отличаются между собой мощностными показателями, а также конструктивными особенностями:

• УД2С-М1 — оснащен редуктором РО-1;
• УД2Т-М1 — отличается наличием 8-литрового топливного бака;
• УД2СТ-М1 — предусматривает наличие редуктора и топливного бака.

Необходимо упомянуть модификацию УД2-1МС, которая отличалась наличием электростартера. Он позволял сделать старт двигателя значительно увереннее, благодаря чему эта модификация использовалась в армейской технике.

Заключение

Ульяновец УД-2 стал популярным мотором, который повсеместно использовался в различных типах оборудования, в том числе самодельного. Благодаря сочетанию оптимальных технических параметров, низкой стоимости обслуживания, а также длительного срока службы мотор по праву считается универсальным.
