Двигатель УД-2: характеристики, устройство

Статья обновлена 20.05.2019

К числу наиболее популярных моделей стационарных двигателей, получивших широкое распространение в СССР, целесообразно отнести двигатель УД 2. Подобные устройства использовались в конструкциях различного оборудования — насосов, генераторов и других приборов. Длительный срок службы изделия, превосходные технические характеристики и простое устройство сделали его крайне востребованным среди потребителей.

Содержание:

• Назначение двигателя УД-2
  • Технические характеристики двигателя УД-2
  • Устройство двигателя УД-2
• Модификации двигателя УД-2
• Заключение

Назначение двигателя УД-2

Прежде чем более подробно изучить технические характеристики двигателя УД2, необходимо более подробно рассмотреть его тип и назначение. Он относится к категории многофункциональных силовых агрегатов среднефорсированного типа, что позволяет использовать его в широком спектре устройств.

УД 2М использовался в:

• различных моделях бензоэлектрических агрегатов, генераторов;
• насосном оборудовании;
• приводах компрессоров, лебедок и других механических узлах;
• моторных лодках различного назначения.

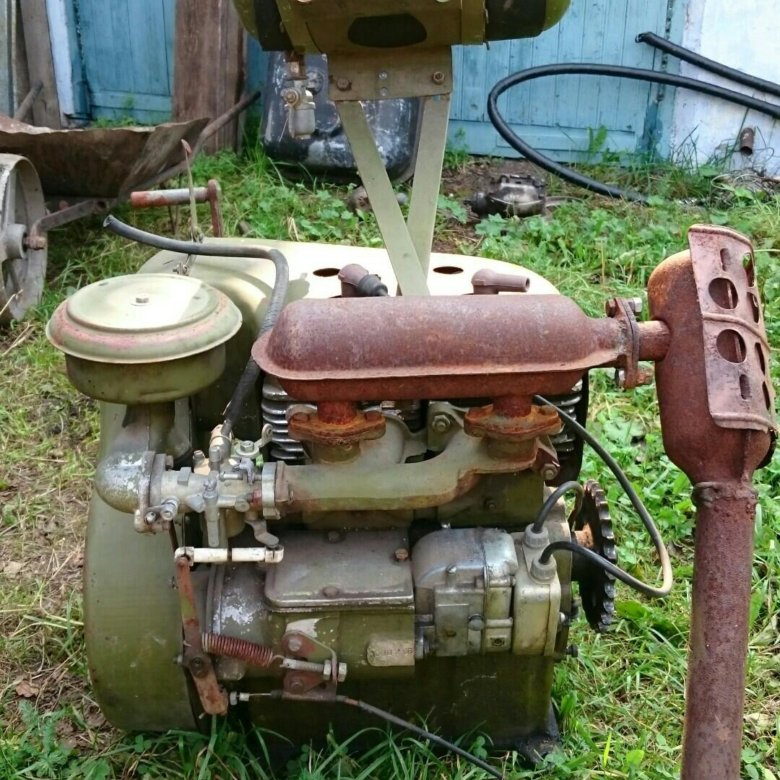

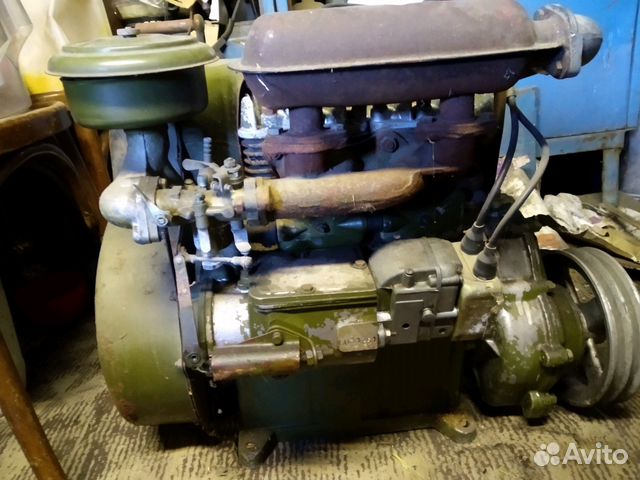

Двигатель используется в различном оборудовании

Массовый выпуск первых экземпляров УД начался в 1952 году на моторном заводе в Ульяновске, когда были изготовлены моторы трех различных модификаций. Со временем линейка силовых агрегатов была дополнена в 1967 сразу двумя моделями.

Устройство представляет собой агрегат 4-х тактного типа с клапанами, расположенными в нижней части изделия, за исключением более поздних модификаций.

Ресурс двигателя при своевременном техническом обслуживании крайне велик, что позволяет использовать его до сих пор, особенно в удаленных регионах страны. Огромное значение имеет правильная регулировка зажигания, которая позволяет успешно заводить устройство даже в условиях низких температур.

Технические характеристики двигателя УД-2

Желая выяснить особенности, которыми обладает двигатель УД2 М1, а также другие модификации, целесообразно изучить рабочие показатели этой серии моторов. Они практически идентичны для всех модификаций этой серии и делают агрегат оптимальным вариантом для установки на различную спецтехнику, а также самодельные устройства.

Основные технические характеристики УД-2:

• объем изделия — 610 см3;
• мощность — 8 л.с.;
• количество цилиндров — 2, диаметром 7,2 см;
• система смазки — комбинированная;
• рекомендуемый тип масла — минеральное;
• система охлаждения — принудительная, воздушного типа;
• подача топлива — карбюраторная;
• габариты (ДхШхВ) — 55х48,5х55,5 см;
• тип потребляемого топлива — неэтилированный А-72; А-76;
• вес изделия — 72 кг.

Благодаря небольшому уровню расхода топлива, который составляет порядка 370 г/л.с. в час, цена эксплуатации техники крайне экономичная. При этом небольшой вес агрегата и обилие запчастей, позволяют значительно сэкономить на техническом обслуживании, ремонте, выполняя необходимые работы самостоятельно.

Переделка мотора не пользуется большой популярностью среди владельцев, поскольку он обладает оптимальными характеристиками. Значительно чаще «Ульяновец» используется в качестве силового агрегата для сборки различных самодельных видов спецтехники — тракторов, мотоблоков, культиваторов.

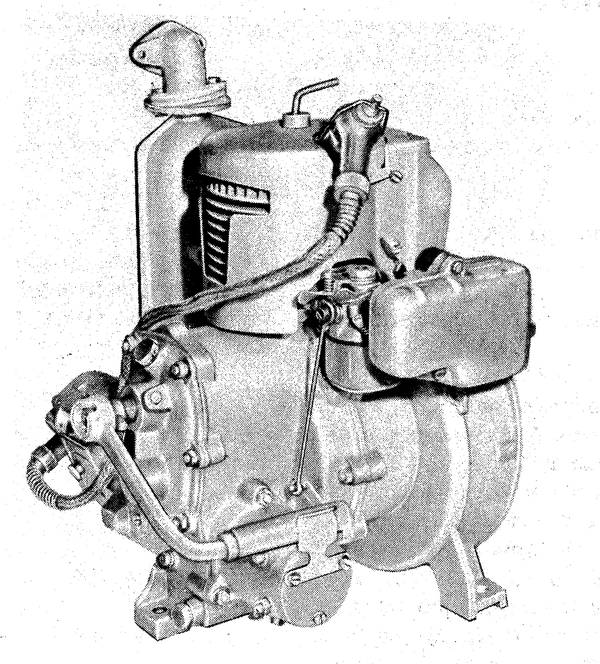

Двигатель Ульяновец

Устройство двигателя УД-2

Как показывают многочисленные отзывы владельцев подобного устройства, оно отличается простой, надежной конструкцией, которая способна прослужить долгие годы при надлежащем отношении. Основным элементом двигателя представляется картер, составными узлами которого являются 2 корпусные детали.

К числу других важных составляющих целесообразно отнести:

• кривошипно-шатунный механизм, установленный в картере;
• поршневая группа;
• коленвал;
• маховик.

Необходимо отметить, что при изготовлении деталей этого силового агрегата использовалось сразу 2 материала. Для элементов, больше других подверженных износу, в качестве материала изготовления был выбран чугун, а для других менее ответственных деталей — алюминиевый сплав. Это позволило снизить вес агрегата, а также увеличить срок его службы.

Модификации двигателя УД-2

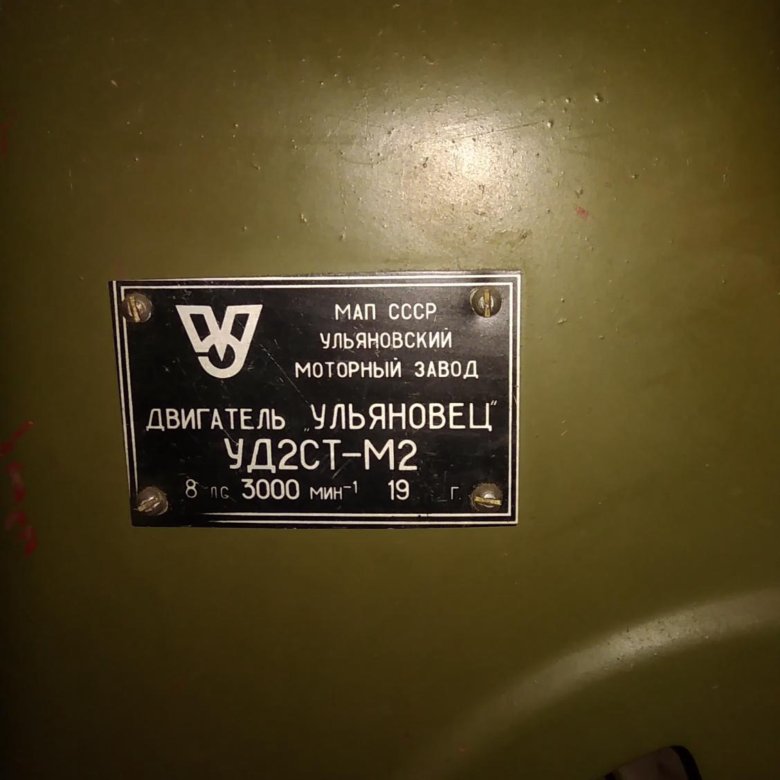

За время выпуска этого легендарного отечественного мотора Ульяновским заводом было выпущено 4 основных его модификаций. Они отличаются между собой мощностными показателями, а также конструктивными особенностями:

• УД2С-М1 — оснащен редуктором РО-1;
• УД2Т-М1 — отличается наличием 8-литрового топливного бака;
• УД2СТ-М1 — предусматривает наличие редуктора и топливного бака.

Необходимо упомянуть модификацию УД2-1МС, которая отличалась наличием электростартера. Он позволял сделать старт двигателя значительно увереннее, благодаря чему эта модификация использовалась в армейской технике.

Заключение

Ульяновец УД-2 стал популярным мотором, который повсеместно использовался в различных типах оборудования, в том числе самодельного. Благодаря сочетанию оптимальных технических параметров, низкой стоимости обслуживания, а также длительного срока службы мотор по праву считается универсальным.
