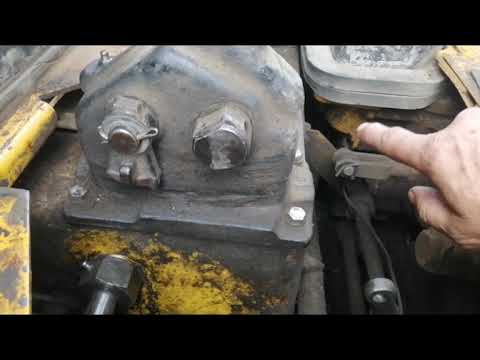

Регулировка зазоров в механизме газораспределения дизеля Бульдозеров ЧТЗ

Регулирование производить на
охлажденном дизеле (температура охлаждающей жидкости от 15
до 40 °С).

Для проведения регулировки
необходимо предварительно снять колпаки головок цилиндров,
крышку смотрового люка на кожухе маховика, валики коромысел
со стойками, проверить и, при необходимости, подтянуть гайки
крепления головок цилиндров. Момент затяжки больших гаек от
300 до 400 Н·м (от 30 до 40 кгс·м), малых – от 180 до 240
Н·м (от 18 до 24 кгс·м). Схема затяжки гаек показана на рис.
8.5.

Установить на место стойки с
валиками коромысел и затянуть гайки их крепления. Момент
затяжки от 160 до 200 Н·м (от 16 до 20 кгс·м).

Проверку и регулирование
зазоров производить в следующей последовательности:

– установить рычаг
декомпрессора 3 (рис.
3.4) в положение «Открыто» – по часовой стрелке (вправо) до
упора и провернуть коленчатый вал дизеля, установив по
меткам на маховике поршень первого цилиндра в верхнюю
мертвую точку, соответствующую концу такта сжатия;

– установить рычаг
декомпрессора в исходное положение и щупом проверить зазор
между бойком коромысла и торцем стержня клапана в первом,
втором, третьем и шестом клапанах (рис. 8.6). Нормальный
зазор от 0,25 до 0,33 мм.

При необходимости регулирования
зазора следует ослабить контргайку регулировочного винта на
коромысле клапана и отверткой установить регулировочный винт
в такое положение, при котором щуп 0,3 мм будет плотно
входить в зазор между бойком коромысла и торцем стержня
клапана. Затянуть контргайку и вновь проверить зазор;

– проверить зазор между
коромыслом и наконечником штанги декомпрессора у первого и
третьего клапана. Зазор должен быть не менее 0,5 мм, а при
включении декомпрессора ход клапана должен быть от 0,7 до
2,5 мм.

Регулировать зазор вращением
наконечника штанги при ослабленной контргайке. После
регулирования затянуть контргайку и вновь проверить зазор и
ход клапана.

Ход клапана измеряется
индикатором. При отсутствии индикатора следует, установив
рычаг декомпрессора 3 (рис.
4) в положение по часовой стрелке (вправо) до упора, поднять
ломиком короткое плечо коромысла до упора клапана в поршень.
В этом положении зазор между коромыслом и наконечником
штанги декомпрессора должен быть не менее 0,5 мм.

Провернуть коленчатый вал на
один оборот и отрегулировать зазор между бойком коромысла и
торцем стержня клапана в четвертом, пятом, седьмом и восьмом
клапанах, и зазор между коромыслом и наконечником штанги
декомпрессора у пятого и седьмого клапанов.

Регулирование топливного насоса. Топливный
насос, регулятор и форсунка представляют собой
отрегулированные на заводе механизмы топливной аппаратуры,поэтому разбирать и
ре­гулировать их должны квалифицированные механики в
специально оборудованных мастерских.

Влияние окружающей среды на мощность и экономические
показатели дизеля. При работе дизеля его
мощность, крутящий момент и расход топлива изменяются в
зависимости от атмосферных условий, температуры и плотности
топлива, что необходимо учитывать при проведении
регулировочных работ и проверке мощностных и экономических
показателей дизеля.

За стандартные атмосферные
условия принимаются: барометрическое давление – 101 кПа,
температура воздуха – 20 °С, относительная влажность воздуха
– 50%.

За стандартную плотность
топлива принимают плотность, равную 0,83 т/м³ при
температуре топлива 20 °С.

При определении технической
характеристики дизеля в условиях, отличных от стандартных,
мощность и расход топлива необходимо привести к стандартным
атмосферным условиям, температуре и плотности топлива,
согласно ГОСТ 18509-88, где даются методы определения
атмосферных условий, температуры и плотности топлива.

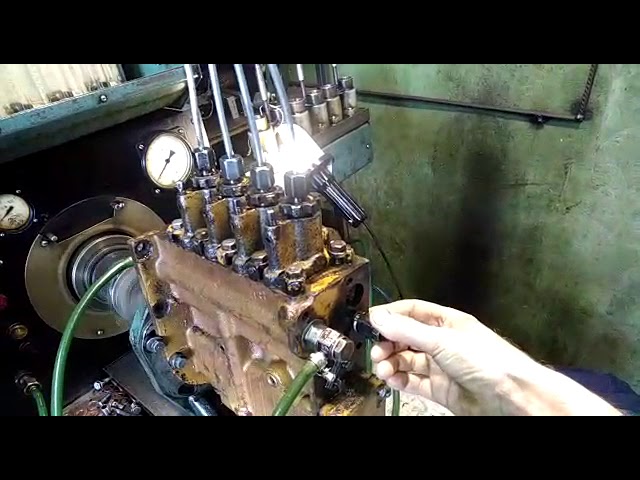

Проверка угла опережения подачи топлива.
Отсоединить от насоса трубки высокого давления и навернуть
моментоскоп на секцию первого цилиндра (моментоскоп
представляет собой отрезок трубки высокого давления и
стеклянной трубки с внутренним диаметром от 1,5 до 2 мм,
соединенных между собой резиновым шлангом).

Снять среднюю панель (для
тракторов с механической трансмиссией и верхнюю крышку
кожуха муфты сцепления) для наблюдения за делениями на
наружной цилиндрической поверхности маховика и указателем на
кожухе маховика (муфты сцепления).

Установить рычаг декомпрессора 3 (рис.
4) в положение «Открыто» – по часовой стрелке (вправо) до
упора и прокрутить коленчатый вал дизеля до полного удаления
пузырьков воздуха из трубки моментоскопа.

Медленно прокручивать
коленчатый вал дизеля, следя за моментоскопом. В момент
начала движения мениска топлива в стеклянной трубке метка
«ВМТ1-4Ц» на ободе маховика не должна доходить до острия
указателя на угол от 22 до 25 градусов или от 118 до 128 мм
по дуге наружной цилиндрической поверхности маховика на ходе
сжатия.

Поворотом маховика на 180°
проверить угол опережения подачи топлива остальных секций в
порядке работы цилиндров.

При отклонениях по моменту
подачи от указанных величин следует проверить положение
хвостовика толкателя по размеру (45,5 ± 0,05) мм от верхней
плоскости блока насоса до опорного торца хвостовика
толкателя. Незначительное подрегулирование угла (до 4°)
можно осуществить, ввертывая или вывертывая хвостовик
толкателя. Поворот хвостовика на 1/6 оборота (на одну грань)
примерно соответствует изменению угла опережения подачи
топлива на 1–1,2 поворота коленчатого вала дизеля. При этом
необходимо помнить, что вывертывание хвостовика более чем на
0,5 оборота может привести к упиранию плунжера в седло
обратного клапана.
