Регулировка зазора между стержнем клапана и бойком коромысла.
При неправильной величине зазора изменяется момент начала открытия и конца закрытия клапанов, а следовательно, ухудшается наполнение цилиндров зарядом воздуха и очистка их от продуктов сгорания. Малый зазор между клапаном и коромыслом может быть причиной неплотной посадки клапана в гнездо, вследствие чего возникает утечка сжатых газов и обгорают фаски клапана. Увеличенный зазор повышает скорость посадки клапана и приводит к его преждевременному износу.
На холодном двигателе величина зазора должна быть: для впускного клапана 0,4 мм, для выпускного 0,45 мм. У прогретого двигателя зазор уменьшается и будет равен: для впускного клапана 0,35 мм и для выпускного 0,4 мм.
В процессе эксплуатации трактора в связи с износом деталей механизма газораспределения зазор увеличивается, и через 200—240 ч работы двигателя его величина превышает допустимые пределы. Поэтому через указанный промежуток времени зазор следует проверять и, если необходимо, регулировать.
Этот зазор необходимо проверять также после 60-часовой обкатки нового или отремонтированного двигателя.
Зазор между стержнем клапана и бойком коромысла про» веряют и регулируют в следующем порядке:
снимают колпак головки цилиндров;
при помощи отвертки или ключа включают декомпрес-сионный механизм;
медленно вращают коленчатый вал до тех пор, пока клапаны первого цилиндра не откроются и не закроются;
вывинчивают из картера маховика установочную шпильку и вставляют ее ненарезанной частью в то же отверстие до упора в маховик;
нажимая на установочную шпильку, медленно вращают коленчатый вал до тех пор, пока она не войдет в отверстие в маховике; при этом положении маховика поршень первого цилиндра будет находиться в в. м. т. в конце такта сжатия;

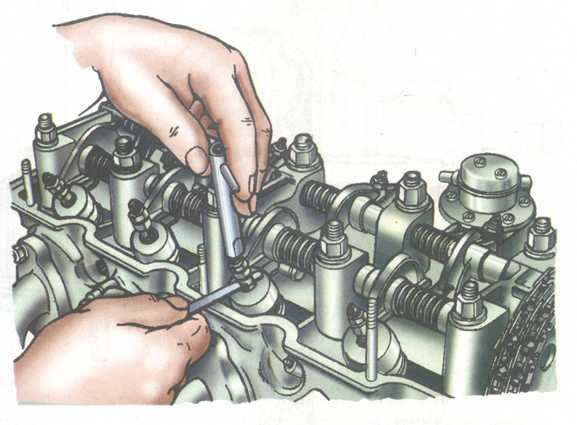

выключив декомпрессионный механизм, проверяют щупом и, если необходимо, регулируют при помощи винта коромысла зазор между бойками коромысел и стержнями клапанов первого цилиндра;
после регулировки клапанов первого цилиндра ввертывают установочную шпильку в картер маховика и, поворачивая коленчатый вал на полоборота, устанавливают поршень третьего цилиндра в в.
м. т., что будет соответствовать такту сжатия; после этого регулируют зазор в клапанах третьего цилиндра;
при последующих поворотах коленчатого вала на полоборота регулируют зазоры в клапанах четвертого, а затем второго цилиндров;
по окончании регулировки устанавливают на место колпак головки цилиндров так, чтобы правильно была уложена уплотнительная прокладка. Ее широкая сторона окантовки должна быть обращена к блоку, и отверстия в блоке и прокладке должны совпадать.
Одновременно с регулировкой зазора в клапанах проверяют плотность прилегания сухариков клапана к поверхности стержня клапана и к конусной поверхности тарелки клапанной пружины. Зазор между стыками сухариков должен быть не менее 0,6 мм, а разность величины утопа-ния одного сухарика по отношению к другому не должна превышать 0,3 мм. Выступаиие торцов сухариков относительно плоскости тарелки допускается до 1 мм, а их утопание — до 1,5 мм.
Тарелка клапанной пружины не должна качаться относительно стержня клапана.
‹ Регулировка главной муфты сцепления.
Вверх
Регулировка зазоров в главной конической передаче. ›
Повреждения клапанов и их причины · Technipedia · Motorservice
Установки
Назад к поиску
Информация о диагностике
Неверная регулировка зазоров в клапанах
Причина:
Отрегулированный зазор в клапанном приводе слишком мал, или не соблюдалась периодичность технического обслуживания.
Следствие:
Клапан больше не закрывается надлежащим образом. Отработавшие газы, протекающие мимо седла клапана, нагревают головку клапана. Это вызывает перегрев и прогорание головки клапана в области
седла.
Ошибка при монтаже пружины клапана
Причина:
При монтаже пружина была неправильно установлена. Перекос привел к боковому изгибающему моменту (M) на стержне клапана.
Следствие:
Вызванная этим переменная нагрузка при изгибе привела к повреждению направляющей клапана и, в конечном счете, к поломке конца стержня клапана.
Ошибка при монтаже гидротолкателя
Причина:
После установки толкателя не было соблюдено предписанное время ожидания до запуска двигателя (не менее 30 мин.). Из-за этого не хватило времени для удаления избыточного масла из рабочей области толкателя.
Следствие:
При преждевременном запуске двигателя клапаны ударяются о поршни, сгибаются или ломаются.
Ошибка соосности направляющей или кольца седла клапана
Причина:
При доработке седло клапана или его направляющая были неправильно центрированы.
Следствие:
Клапан не закрывается надлежащим образом, перегревается и прогорает в области седла. Из-за односторонней нагрузки на головку клапана возможны также усталостные изломы в области галтеля.
Слишком большой зазор в направляющих клапанов
Причина:
Зазор в направляющих клапанов слишком большой, т. к. они сильно изношены или были слишком широко рассверлены при ремонте.
Следствие:
Вследствие прорыва горячих газов возможно сильное нагарообразование в области стержней и направляющих. Ход клапана становится тяжелым, клапан больше не закрывается, и это приводит к перегреву (прогоранию, плавлению) поверхности седла.
Слишком малый зазор в направляющих клапанов
Причина:
При восстановлении направляющих клапанов диаметр направляющих был неправильно замерен и оказался слишком мал.
Следствие:
Недостаток смазки, тяжелый ход и заедание стержня клапана в направляющей.
В результате это может также привести к перегреву в области головки или седла клапана.
Использование изношенных сухарей клапанов
Причина:
При восстановлении клапанов были использованы старые, изношенные сухари клапанов.
Следствие:
При повторном использовании изношенных сухарей возможно ослабление зажимного крепления во время работы. На стержне появляется коррозия от трения, а клапан в этом месте теряет прочность. Из-за этого возможны усталостные изломы от колебаний.
Установка поврежденных коромысел/балансиров
Причина:
Распределение силы от коромысла на поверхность конца стержня клапана осуществляется нецентрично.
Следствие:
Это приводит к одностороннему износу стержня и его конца. Нагрузка на стержень клапана под действием поперечной силы, вызванная нецентричным распределением силы, приводит к усталостным изломам в области зажимного крепления.
Установка согнутых клапанов
Причина:
Изгиб стержня клапана приводит к односторонней нагрузке седла клапана на кольцо седла.
Следствие:
Односторонняя нагрузка вызывает переменную нагрузку при изгибе и усталостные изломы в области галтеля, в месте перехода к стержню.
Перегрузка клапана из-за нарушения процесса сгорания
Причина:
Из-за нарушения процесса сгорания в камере сгорания возникают значительные температурные нагрузки и нагрузки от давления.
Следствие:
Головка клапана не выдерживает сильной термомеханической нагрузки и прогибается внутрь. Она принимает так называемую тюльпанообразную форму и ломается.
