Система адаптивного рулевого управления

Главная  »
Рулевое управление » Система адаптивного рулевого управления

Пока большинство автопроизводителей только присматриваются к рулевому управлению по проводам (steer-by-wire) компания Nissan разработала и внедрила на серийных автомобилях систему, в которой отсутствует жесткая механическая связь между рулем и колесами. Система адаптивного рулевого управления (Direct Adaptive Steering, DAS) устанавливается на некоторые комплектации автомобиля Infiniti Q50 с 2013 года. Как следует из названия, электроника позволяет адаптировать работу рулевого управления к конкретным условиям движения и индивидуальным запросам водителя.

Электронная система адаптивного рулевого управления включает входные датчики, электронные блоки управления и исполнительные устройства.

В системе DAS используется два вида датчиков: угла поворота рулевого колеса и усилия на колесе. Датчик угла поворота рулевого колеса фиксирует фактический угол поворота. Информация от датчика используется для вычисления угла поворота передних колес.

Датчик усилия на колесе устанавливается в рулевом механизме передних колес (конкретную информацию о количестве и расположении датчиков производитель не дает, предлагаемая информация является предположением автора). Он служит для формирования обратной связи с рулевым колесом в зависимости от условий движения.

Сигналы от датчиков поступают в электронные блоки управления. Безопасную работу системы адаптивного рулевого управления обеспечивают три блока управления (первая ступень защиты). Они постоянно контролируют работу друг друга с готовностью в любой момент взять на себя функции соседа. В своей работе блоки управления взаимодействуют с другими системами автомобиля.

В соответствии с заложенной программой блоки формируют управляющие воздействия на исполнительные устройства: сервопривод рулевого механизма, сервопровод рулевого колеса, электромагнитное сцепление. Сервопривод рулевого механизма обеспечивает поворот колес на определенный угол. В системе используется отдельный сервопривод на каждое из передних колес. Сервопривод рулевого колеса создает электронную симуляцию естественного сопротивления на рулевом колесе, т.н. обратную связь с дорогой.

Электромагнитное сцепление является важным элементом безопасности (вторая ступень защиты). При подаче электрической энергии сцепление размыкается, рулевое управление осуществляется по проводам. При прекращении подачи электрической энергии (в том числе в аварийной ситуации) сцепление замыкается, рулевое управление производится по традиционной механической схеме. Электромагнитное сцепление устанавливается в разрезе рулевой колонки.

Работа электронной системы адаптивного рулевого управления осуществляется следующим образом. Когда водитель вращает рулевое колесо, датчик угла поворота рулевого колеса считывает изменение угла, а электронный блок управления рассчитывает необходимый угол поворота передних колес. Сервоприводы рулевого механизма перемещают рулевую рейку и обеспечивают поворот колес на расчетный угол.

Фактическое усилие поворота на колесе измеряется соответствующим датчиком и передается в блок управления. После обработки информации блок управления посылает сигнал на сервопривод рулевого колеса для имитации обратной связи с дорогой.

Система Direct Adaptive Steering позволяет водителю выбирать характер обратной связи (усилие на рулевом колесе и реакцию системы). В настройках предусмотрены три режима работы: тяжелый, стандартный и легкий. Кроме перечисленных режимов, усилия и реакции системы могут быть персонализированы (настроены под конкретного водителя).

Система адаптивного рулевого управления имеет несколько существенных преимуществ, отличающих ее от традиционного механического управления:

1. быстродействие;
2. точность управления;
3. отсутствие вибраций на рулевом колесе;
4. возможность реализации новых функций.

Прямой цифровой канал от рулевого колеса к рулевой рейке и обратно обеспечивает высокое быстродействие и точность движения по выбранной траектории, что делает управление транспортным средством более комфортным, информативным и безопасным. Кроме того, система позволяет двигаться прямолинейно при сильном поперечном ветре без подруливания. Система DAS защищает водителя и от чрезмерных вибраций руля, которые наблюдаются при движении по неровным дорогам. При этом сохраняется связь с дорогой.

Система адаптивного рулевого управления открывает широкие перспективы для реализации новых функций, особенно в части активной безопасности. В настоящее время на базе системы построена активная система движения по полосе, в которой с помощью видеокамеры и блока управления осуществляется автоматическое удержание автомобиля в центре полосы движения.

Недостаток у электронной системы адаптивного рулевого управления, пожалуй, один, да и то психологического свойства. Пока сложно свыкнуться с мыслью, что ты управляешь автомобилем лишь виртуально, а реально все делает электроника.

Простое руководство по системе рулевого управления автомобиля

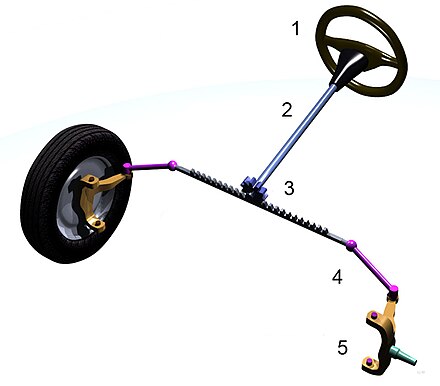

Как работает система рулевого управления с реечной передачей?

Рейка и шестерня — наиболее распространенная система рулевого управления, которую предпочитают автопроизводители и водители, потому что она проста и прямолинейна. Рулевое колесо поворачивает рулевую колонку, которая прикреплена муфтой (называемой универсальным шарниром), которая передает движение на другой вал под ней.

Такое расположение обеспечивает некоторую гибкость в выборе расположения рулевого колеса.

Этот второй вал прикреплен другим концом к небольшой шестерне, называемой ведущей шестерней, которая зацепляется или входит в зацепление с зубьями шестерни на одной стороне стержня, называемого «рейкой», который проходит под прямым углом к ​​ней. по ширине автомобиля. В зависимости от того, в какую сторону вы поворачиваете руль, шестерня накручивает рейку влево или вправо.

Как реечная система крепится к колесам?

Направляющая тяга, также называемая рулевой тягой, расположена на обоих концах рейки. Каждая рулевая тяга прикреплена к рулевому рычагу, который прикреплен к ступице колеса, к которой колесо прикручено болтами. Когда стойка движется, все эти соединения обеспечивают совместное вращение колес.

Однако рулевая тяга — это ключ. Он прикреплен к рулевому рычагу с помощью шара и гнезда. Это дает каждой рулевой тяге возможность двигаться с разной скоростью. Это важно, потому что, например, когда автомобиль поворачивает в правый угол, его внутреннее колесо имеет более крутой угол, чем внешнее, которому нужно пройти большее расстояние.

Если бы поперечные рулевые тяги не допускали такой разницы в углах, машина бы заваливалась на поворотах.

Как это с усилителем?

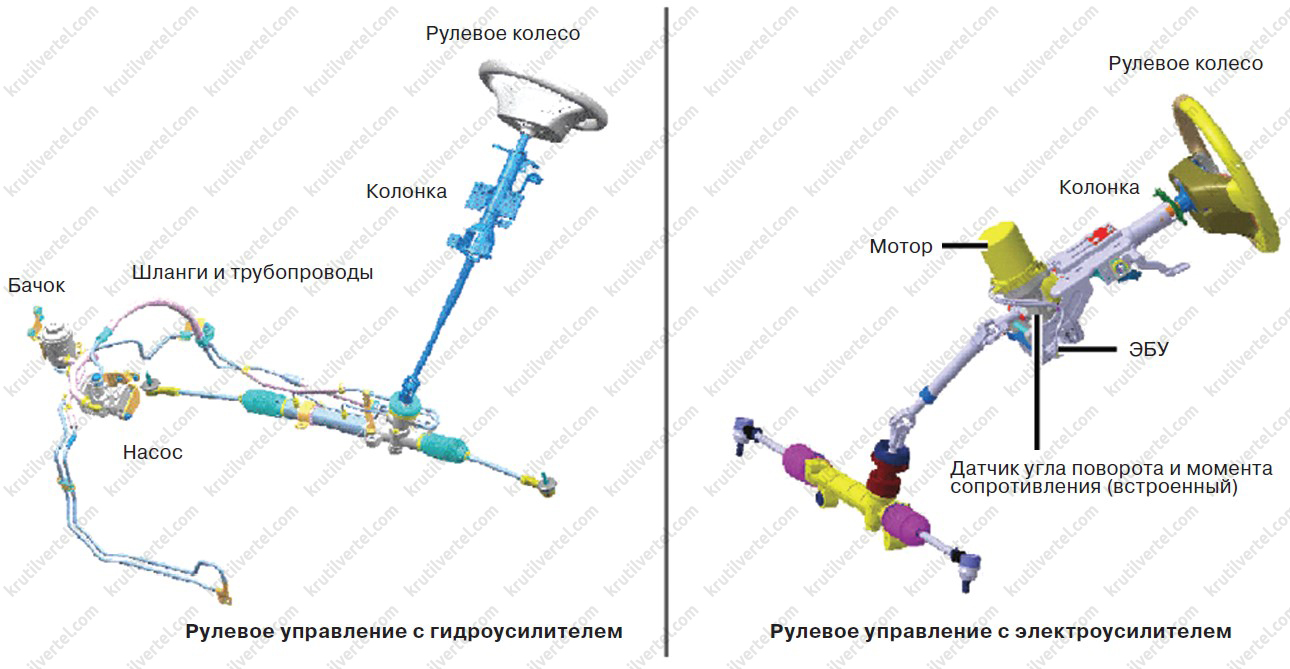

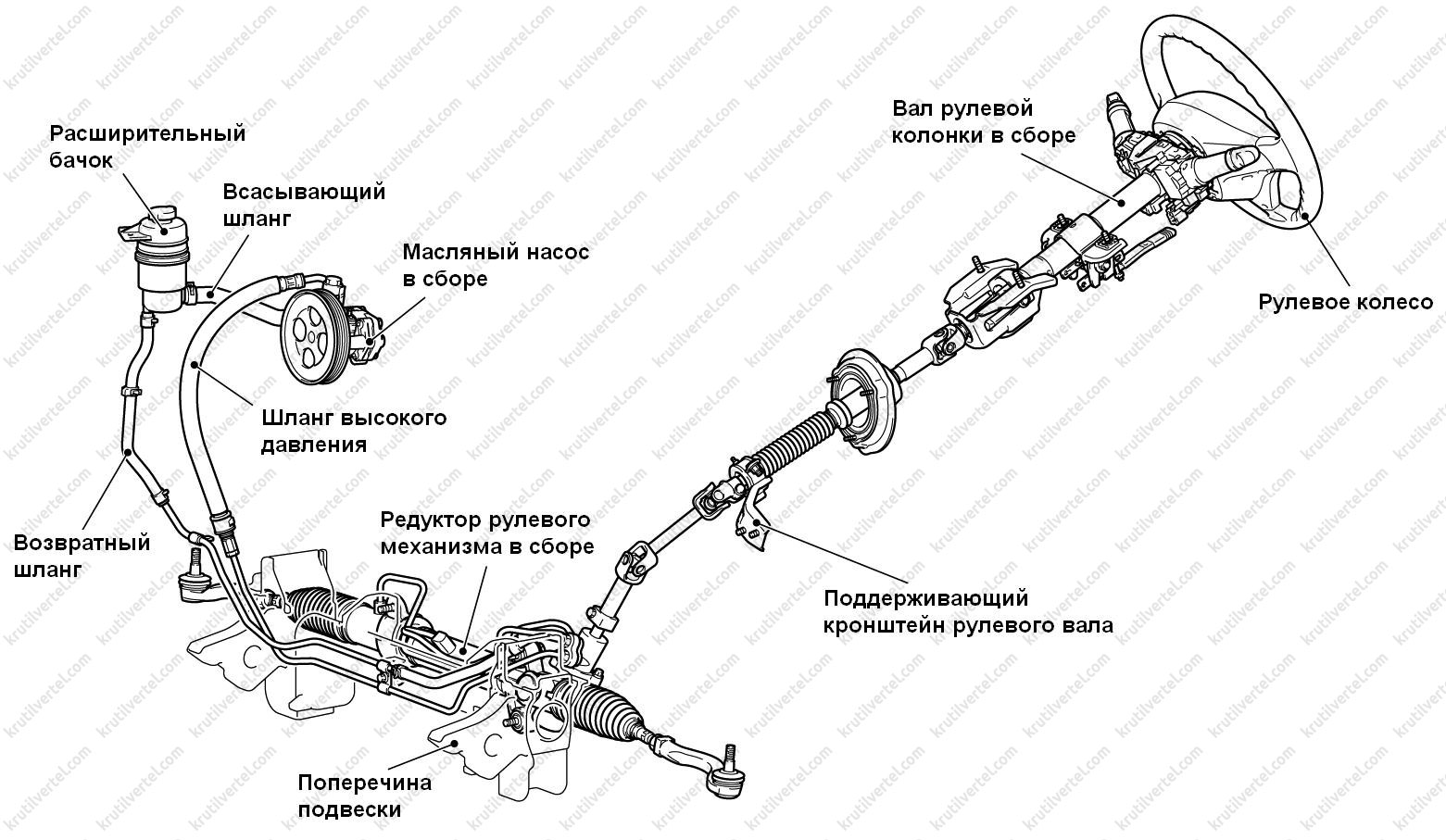

Большинство систем рулевого управления в современных автомобилях оснащены усилителем. Доминирующей системой является рулевое управление с гидроусилителем (HPAS). Насос, работающий от двигателя автомобиля, заставляет гидравлическую жидкость воздействовать на поршень, расположенный в рулевом механизме.

В зависимости от того, в какую сторону вы поворачиваете руль, этот поршень соответствующим образом толкает рулевой механизм.

Система знает, в какую сторону вы поворачиваете руль и с какой силой, потому что у нее есть торсион, который скручивается, когда вы поворачиваете руль.

Этот стержень соединен с клапаном рулевого управления, который открывается и закрывается, пропуская гидравлическую жидкость в резервуар, где она воздействует на поршень.

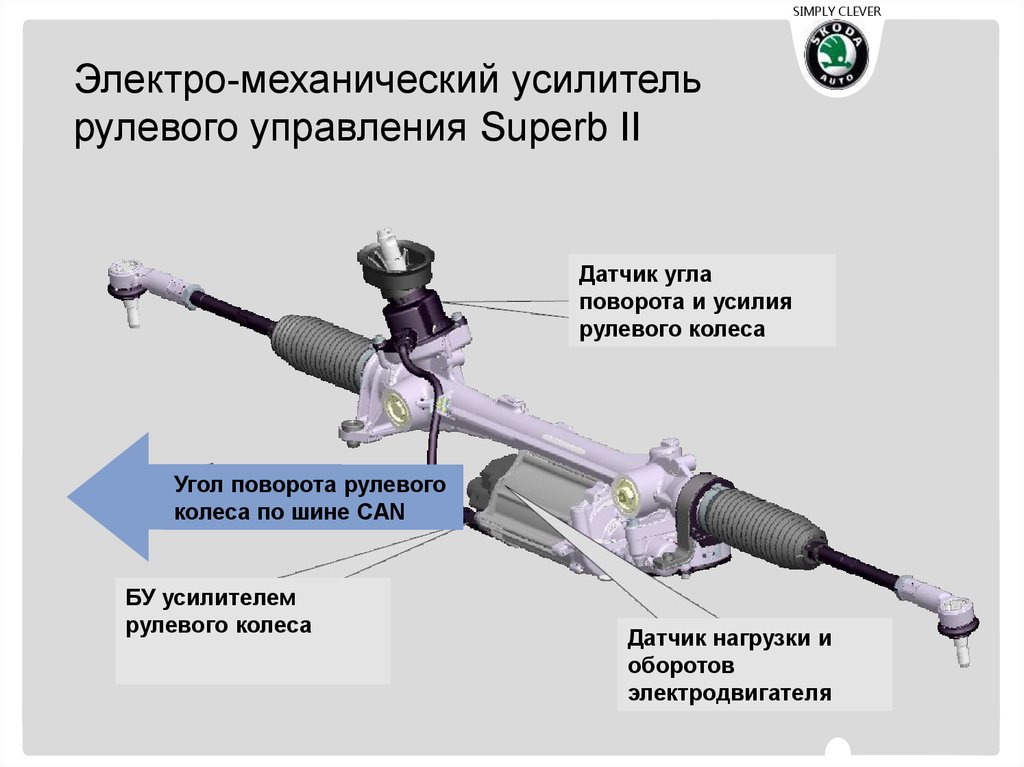

Однако сейчас все больше автопроизводителей обращаются к системам рулевого управления с электроусилителем (EPAS). Для их работы требуется меньше энергии, поэтому они играют жизненно важную роль в снижении расхода топлива.

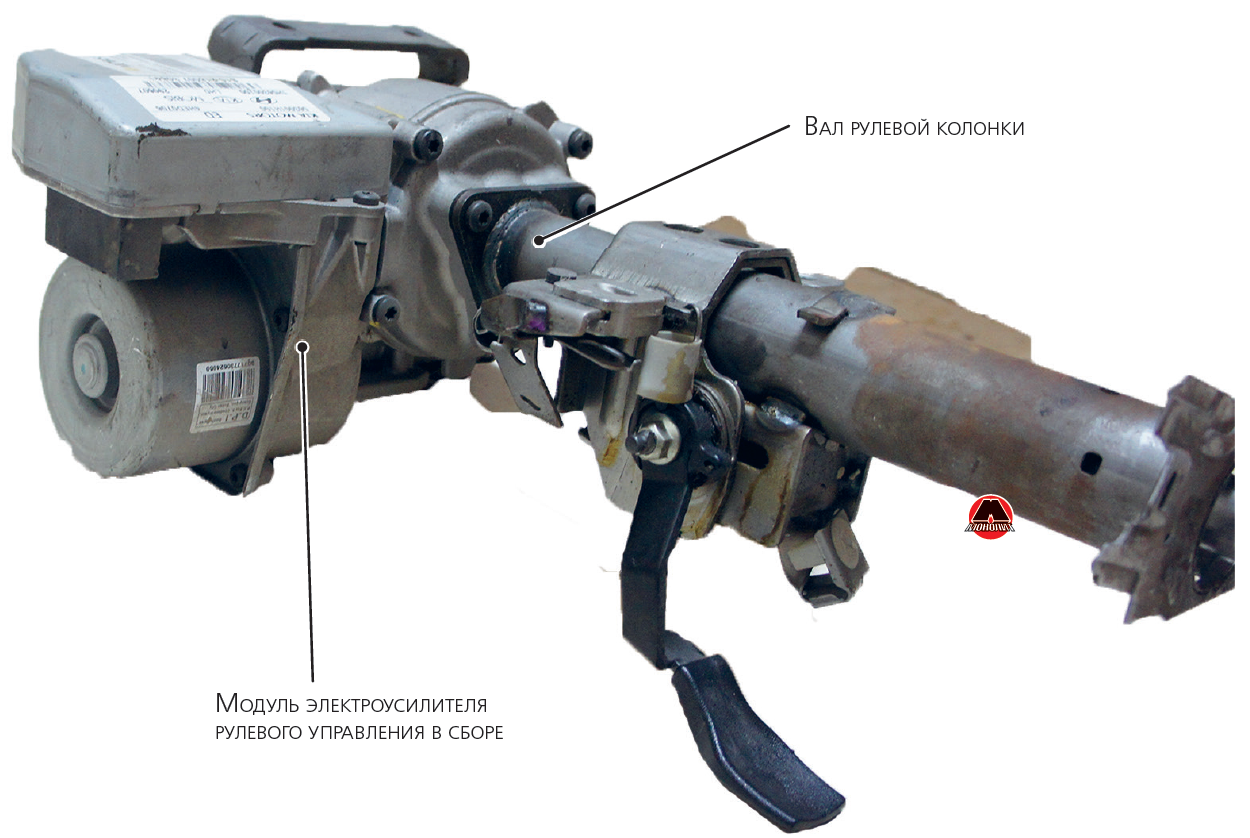

Небольшой электродвигатель, расположенный рядом с рулевым колесом или на рулевой рейке, помогает управлять автомобилем. Ранние версии критиковали за отсутствие чувствительности, но современные системы используют несколько датчиков и сложную электронику для изменения помощи рулевого управления и обеспечения большей обратной связи с водителем с точки зрения нагрузки на рулевое управление.

Как работает система рециркуляции шаров?

Эта система гораздо реже используется в автомобилях, поскольку она менее чувствительна и сложнее, чем реечная система. Вместо шестерни и рулевой рейки в нем используется так называемая «червячная передача», с которой связана рулевая колонка.

Эта червячная передача имеет резьбу, нарезанную снаружи, и проходит через металлический блок, называемый гайкой, на внутренних стенках которой имеется соответствующая резьба.

В тех случаях, когда гайка и червячная передача входят в зацепление, шарикоподшипники, предназначенные для уменьшения трения, а также компенсируют любой люфт при вращении червячной передачи, проходят вверх и вниз по каналам, образованным резьбой. Когда шары выходят, они направляются обратно наверх, что привело к появлению термина «рециркулирующий шар».

Гайка также имеет зубья, прорезанные снаружи, которые входят в зацепление с зубьями на одном конце рычага, называемого рычагом Питмана. Он соединен с рулевой тягой, на обоих концах которой концы поперечной рулевой тяги прикреплены к ступицам колес.

По мере того, как поворачивается рулевое колесо, червячная передача поворачивает гайку, которая поворачивает рычаг сошки, который перемещает рычажный механизм и поворачивает колеса.

Как установить рулевую колонку

Как установить рулевую колонку | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость ремонта рулевой колонки

Место обслуживания

0,00 $

Предварительная оплата, прозрачная цена

(191,118)

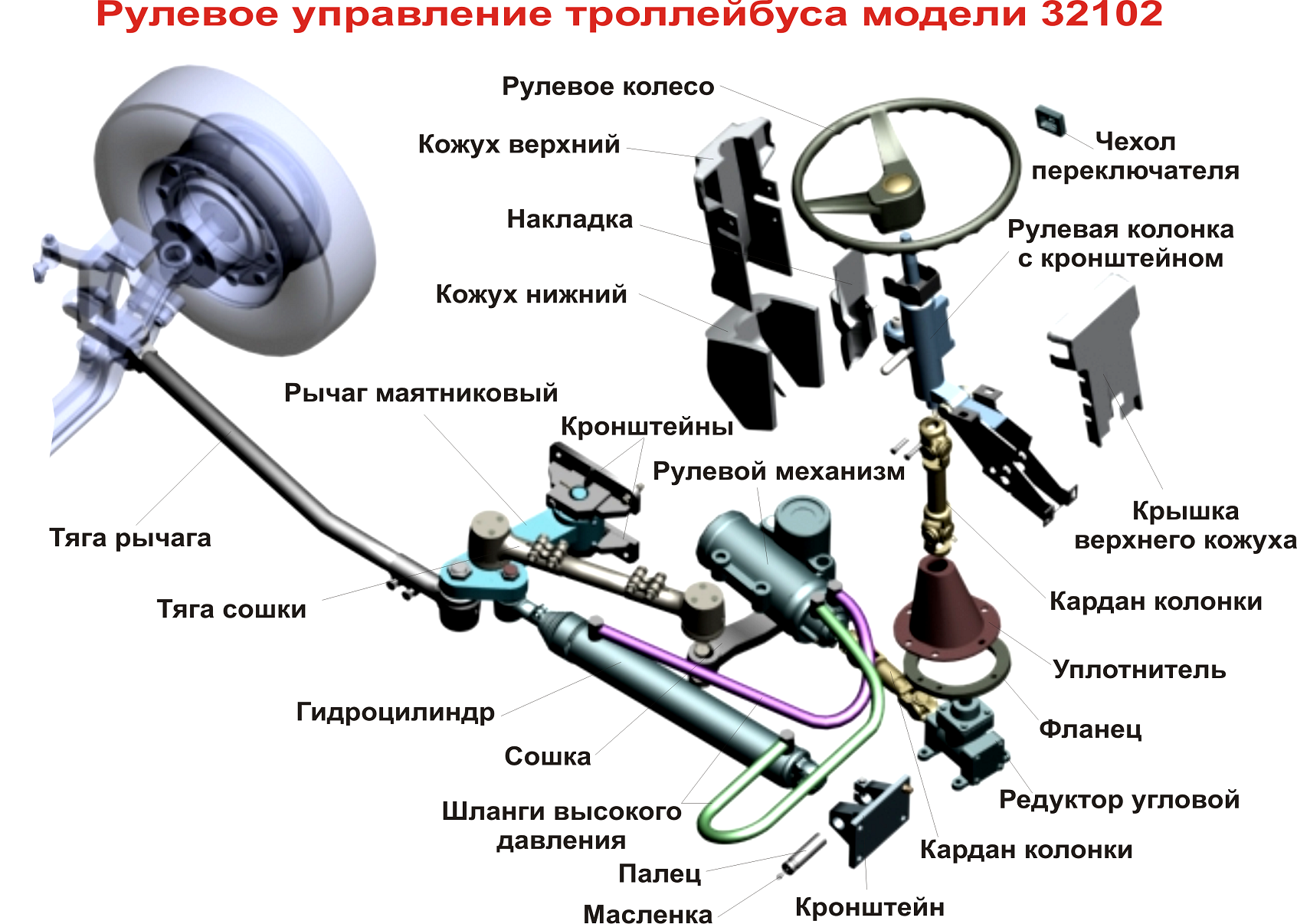

Рулевая колонка соединяет рулевое колесо с рулевым механизмом или реечной системой рулевого управления. Это позволяет водителю автомобиля поворачивать передние колеса практически без усилий.

К рулевым колонкам прикреплено множество предметов, включая ручку переключения передач, сигнал поворота и ручку включения стеклоочистителей, кнопку аварийной сигнализации, рычаг наклона для перемещения рулевой колонки вверх или вниз и кнопку звукового сигнала. Большинство новых рулевых колонок имеют дополнительные функции, такие как радиотюнеры и рычаги круиз-контроля.

Признаки неисправности рулевой колонки включают в себя, когда колонка начинает издавать щелкающий звук, она расшатывается внутри или снаружи или не фиксируется угол наклона рулевой колонки. Втулки внутри рулевой колонки со временем изнашиваются, особенно когда водитель использует руль в качестве подлокотника, оказывая большее давление на втулки.

Регулятор наклона имеет шарниры, удерживающие наклоненную рулевую колонку. Если шарниры изношены, то система зажигания встречает большее сопротивление при срабатывании. Лампа подушки безопасности могла загореться из-за защемления проводов внутри колонки; рычаги и кнопки также изнашиваются в процессе использования.

Часть 1 из 3: Проверка состояния рулевой колонки

Необходимые материалы

• Фонарик

Шаг 1: Откройте дверь водителя автомобиля, чтобы получить доступ к рулевой колонке . Попробуйте подвигать рулевую колонку.

Шаг 2: Возьмите фонарик и посмотрите на вал и кардан под приборной панелью . Убедитесь, что стопорный болт на месте.

Также проверьте, чтобы крепежные болты были на месте. Нажмите на рулевую колонку, чтобы увидеть, перемещается ли колонка вдоль крепежных болтов.

Шаг 3: Пробная поездка автомобиля . Во время пробной поездки проверьте, нет ли ослабления рулевой колонки в отношении управления автомобилем.

Также проверьте правильность работы всех функций, установленных на рулевой колонке.

Шаг 4: После пробной поездки отрегулируйте наклон рулевой колонки . Если автомобиль оснащен системой наклона, это помогает проверить износ.

Проверьте, не изношены ли втулки регулировки наклона рулевой колонки, одновременно наклоняя и нажимая на рулевую колонку.

Часть 2 из 3: Замена рулевой колонки

Необходимые материалы

• Набор шестигранных ключей SAE/Metric
• Торцевые ключи с коробкой
• Крестовая отвертка
• Фонарик
• Плоская отвертка
• Защитные перчатки
• Трещотка с метрическими и стандартными головками
• Защитные очки
• Набор динамометрических насадок
• Противооткатные колодки

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности . Убедитесь, что передача
в парке (для автомата) или на первой передаче (для механики).

Шаг 2: Установите противооткатные упоры вокруг шин . Включите стояночный тормоз, чтобы задние колеса не двигались.

Шаг 3. Откройте капот автомобиля, чтобы отсоединить
аккумулятор . Отсоедините кабель массы от отрицательного полюса аккумулятора, отключив питание рулевой колонки и подушки безопасности.

• Предупреждение : Не подключайте аккумулятор и не пытайтесь подавать питание на автомобиль по какой-либо причине при снятии привода рулевой колонки. Это включает в себя поддержание компьютера в рабочем состоянии. Подушка безопасности будет отключена и может сработать, если на нее подается питание (в автомобилях с подушками безопасности).

На автомобилях с 1960-х до конца 1980-х годов:

Шаг 4: Наденьте защитные очки . Очки предотвращают попадание каких-либо предметов в глаза.

Шаг 5: Поверните рулевое колесо так, чтобы передние колеса были направлены вперед .

Шаг 6: Снимите кожухи рулевой колонки . Сделайте это, отвернув крепежные винты.

Шаг 7: Если в автомобиле установлена ​​стойка наклона, отвинтите рычаг наклона . Отсоедините трос переключения передач от стойки переключения передач.

Шаг 8: Отсоедините электрические разъемы жгута проводов рулевой колонки . Подденьте фиксатор, который крепит жгут проводов к рулевой колонке.

Шаг 9: Отвинтите гайку муфты вала . Выверните болт, соединяющий рулевой вал с верхним промежуточным валом.

Шаг 10: Отметьте два вала маркером . Снимите нижнюю и верхнюю гайки или болты крепления рулевой колонки.

Шаг 11: Опустите рулевую колонку и потяните ее к задней части автомобиля . Отделите промежуточный вал от рулевого вала.

Шаг 12: Снимите рулевую колонку с автомобиля .

На автомобилях с конца 90-х до настоящего времени:

Шаг 1: Наденьте защитные очки . Очки предотвращают попадание каких-либо предметов в глаза.

Шаг 2: Поверните рулевое колесо так, чтобы передние колеса были направлены вперед .

Шаг 3. Снимите кожухи рулевой колонки, открутив винты . Снять кожухи с рулевой колонки.

Шаг 4: Если в автомобиле установлена ​​стойка наклона, отвинтите рычаг наклона . Отсоедините трос переключения передач от стойки переключения передач.

Шаг 5: Отсоедините электрические разъемы жгута рулевой колонки . Подденьте фиксатор, который крепит жгут проводов к рулевой колонке.

Шаг 6: Снимите блок управления кузовным оборудованием и кронштейн из-под рулевой колонки . Для этого открутите его крепежные винты.

Найдите желтый жгут проводов от часовой пружины подушки безопасности и отсоедините его от контроллера управления базой (BCM).

Шаг 7: Отвинтите гайку муфты вала . Выверните болт, соединяющий рулевой вал с верхним промежуточным валом.

Шаг 8: Отметьте два вала маркером . Снимите нижнюю и верхнюю гайки или болты крепления рулевой колонки.

Шаг 9: Опустите рулевую колонку и потяните ее к задней части автомобиля . Отделите промежуточный вал от рулевого вала.

Шаг 10: Снимите рулевую колонку с автомобиля .

На автомобилях с 1960-х до конца 1980-х годов:

Шаг 1: Установите рулевую колонку на автомобиль . Наденьте промежуточный вал на рулевой вал.

Шаг 2: Установите нижнюю и верхнюю гайки или болты крепления рулевой колонки . Затяните болты вручную, затем еще на 1/4 оборота.

Шаг 3: Установите болт, соединяющий вал рулевого управления с верхним промежуточным валом . Навинтите гайку муфты вала на болт от руки.

Затяните гайку на 1/4 оборота, чтобы зафиксировать ее.

Шаг 4: Вставьте ремень в фиксирующую скобу, которая крепит его к рулевой колонке . Подсоедините электрические разъемы к жгуту рулевой колонки.

Шаг 5: Присоедините трос переключения передач к рулевой колонке . Если в машине была наклоняемая колонка, то вкручиваем рычаг плитки.

Шаг 6: Установите кожухи на рулевую колонку . Закрепите кожухи рулевой колонки, установив крепежные винты.

Шаг 7: Поверните руль вправо и немного влево . Это гарантирует отсутствие люфта на промежуточном валу.

На автомобилях с конца 1990-х годов по настоящее время:

Шаг 1: Установите рулевую колонку на автомобиль . Наденьте промежуточный вал на рулевой вал.

Шаг 2: Установите нижнюю и верхнюю гайки или болты крепления рулевой колонки . Затяните болты вручную, затем еще на 1/4 оборота.

Шаг 3: Установите болт, соединяющий вал рулевого управления с верхним промежуточным валом . Навинтите гайку муфты вала на болт от руки.

Затяните гайку на 1/4 оборота, чтобы зафиксировать ее.

Шаг 4: Найдите желтый жгут проводов от часовой пружины подушки безопасности . Подключите его к BCM.

Установите модуль управления кузовным оборудованием и кронштейн под рулевой колонкой и закрепите его крепежными винтами.

Шаг 5: Вставьте ремень в фиксирующий зажим, которым он крепится к рулевой колонке . Подсоедините электрические разъемы к жгуту рулевой колонки.

Шаг 6: Присоедините трос переключения передач к рулевой колонке . Если в машине была наклоняемая колонка, то вкручиваем рычаг плитки.

Шаг 7: Установите кожухи на рулевую колонку . Закрепите кожухи рулевой колонки, установив крепежные винты.

Шаг 8: Поверните руль вправо и немного влево . Это гарантирует отсутствие люфта на промежуточном валу.

Шаг 9: Снова подключите кабель заземления к отрицательному выводу аккумулятора .

Шаг 10: Плотно затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

• Примечание : Поскольку мощность полностью исчерпана, сбросьте все настройки в вашем автомобиле, такие как радио, электрические сиденья и зеркала с электроприводом.

Шаг 11: Снимите противооткатные колодки и уберите их . Возьмите все свои инструменты, которые вы использовали для работы.

Часть 3 из 3: Пробная поездка на автомобиле

Шаг 1: Вставьте ключ в замок зажигания . Запустите двигатель.

Проехать на машине вокруг квартала. Обязательно проверьте индикатор троса переключения передач на приборной панели для автомобилей 1960-х – конца 80-х годов, чтобы убедиться, что он правильно выровнен.

Шаг 2: Отрегулируйте рулевое колесо . Когда вы вернетесь с теста, отрегулируйте наклон рулевого колеса вверх и вниз (если автомобиль оборудован рулевой колонкой с наклоном).

Убедитесь, что рулевая колонка закреплена и не болтается.

Шаг 3: Проверьте кнопку звукового сигнала и убедитесь, что звуковой сигнал работает .

Если после замены рулевой колонки двигатель не запускается, не работает звуковой сигнал или горит лампочка подушки безопасности, может потребоваться дополнительная диагностика схемы рулевой колонки. Если проблема не устранена, вам следует обратиться за помощью к одному из сертифицированных механиков YourMechanic, который может выполнить замену по мере необходимости.
