Свечи зажигания – статья автотехцентра Ойл Сервис

Свеча зажигания — это устройство для поджига топливо-воздушной смеси. В бензиновых двигателях внутреннего сгорания используются искровые свечи. О них и пойдет речь в этой статье.

Свечи зажигания работают в экстремальных условиях. Они служат для передачи тока высокого напряжения, выработанного в катушке зажигания, к электродам в камере сгорания, где этот ток производит искровой разряд, для поджига рабочей смеси. Свечи подвергаются высоким температурным, механическим, электрическим нагрузкам, а также химическому воздействию продуктов неполного сгорания топлива. Температура, которая воздействует на свечу, достигает 2500°С, давление газов достигает 60 – 80 бар, а напряжение на электродах от 20 – до 30 кВ. Такие жесткие условия работы определяют особенности конструкции свечей и применяемых в них материалов, так как от бесперебойного искрообразования зависят мощность, топливная экономичность, пусковые свойства двигателей, а также токсичность отработанных газов. Таким образом, свеча зажигания, играет важную роль в обеспечении надежной работы двигателя.

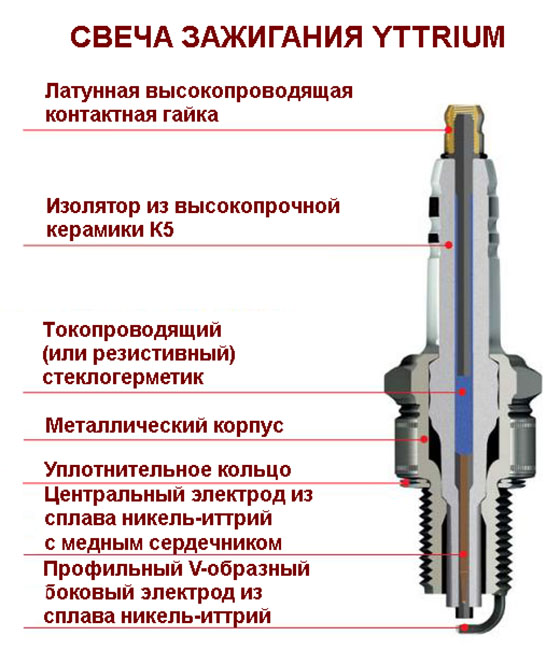

На рисунке видны все основные элементы свечи зажигания:

Именно комбинация конструктивных особенностей изолятора и электрода свечей зажигания определили их деление на горячие, холодные либо промежуточные. Горячие свечи имеют большую поверхность изолятора, так как в двигателях с более низкими рабочими температурами, свеча зажигания должна удерживать тепло, чтобы избежать холодного нагара. Холодные свечи имеют большую зону для отвода тепла вследствие этого, их рабочие поверхности нагреваются значительно меньше. Способность свечи накапливать или отводить тепло – называется калильным числом. Во время перегрева свечи в цилиндре начинает появляться калильное зажигание, т.е. воспламенение рабочей смеси происходит не от искры, а от постороннего источника – перегретых частей самой свечи. Калильное зажигание вызывает детонацию, перегрев двигателя и снижение его мощности. Чем больше калильное число, тем «холоднее» свеча зажигания и наоборот.

Керамический изолятор определяет способность свечи накапливать тепло, а металлический сердечник – отводить. Боковой и центральный электрод, производятся в основном из никелевых сплавов, что позволяет им сопротивляться высоким тепловым нагрузкам. Характеристики тепловой проводимости центрального и бокового электродов могут быть улучшены путем использования биметаллического материала (оболочка – никелевый сплав, сердцевина – медь). В свечах, рассчитанных на более длительный интервал замены, для изготовления электродов применяются серебряные, платиновые или иридиевые сплавы.

Такие свечи, как правило, применяются на двигателях, в которых процесс их замены достаточно усложнен и связан с частичной разборкой навесного оборудования. Либо в ДВС, от которых завод производитель хочет получить изначально максимальный КПД. Широчайшее применение «платиновые» и «иридиевые» свечи получили в авто и мотоспорте.

Малая площадь свободного места в камере сгорания современных двигателей – это основная проблема для свечей зажигания. Конструктивно, свеча может быть установлена только в верхней части камеры, там, где уже расположились клапаны и различные датчики. Переход от двух к четырем и далее к пяти клапанам на цилиндр, оставляет совсем мало свободного пространства. Свечу приходится уменьшать в диаметре, экономя ценную площадь внутри камеры сгорания. В недавнем прошлом почти все свечи имели резьбу M18, а теперь резьбы М14, М12 и даже М10 становятся распространенными. Для такой тонкой свечи гораздо сложнее решить проблемы термической выносливости и теплоотвода. Поэтому здесь на первый план выходят вопросы качества материала и новых технологий.

Что же касается подбора свечей для любого двигателя, то мы рекомендуем это делать только с помощью каталога того или иного производителя, (зависит от Вашего предпочтения).

Помимо калильного числа, важнейшими характеристиками свечей является диаметр и длина их резьбы. Не стоит говорить о том, что свеча должна точно соответствовать по этим трем параметрам двигателю Вашего автомобиля. Даже простая ошибка с длиной резьбы может привести к дорогостоящим печальным последствиям. Если она будет короче, чем ваша штатная – на свободных витках резьбы в головке, очень быстро накопятся продукты сгорания и затем для нормальной свечи путь придется прорезать специальным метчиком. Еще страшнее последствия вкручивания слишком длинной свечи. В этом случае продукты сгорания осядут уже на ее поверхности, и она будет схвачена своеобразным замком. Результат такой ошибки – разборка двигателя.

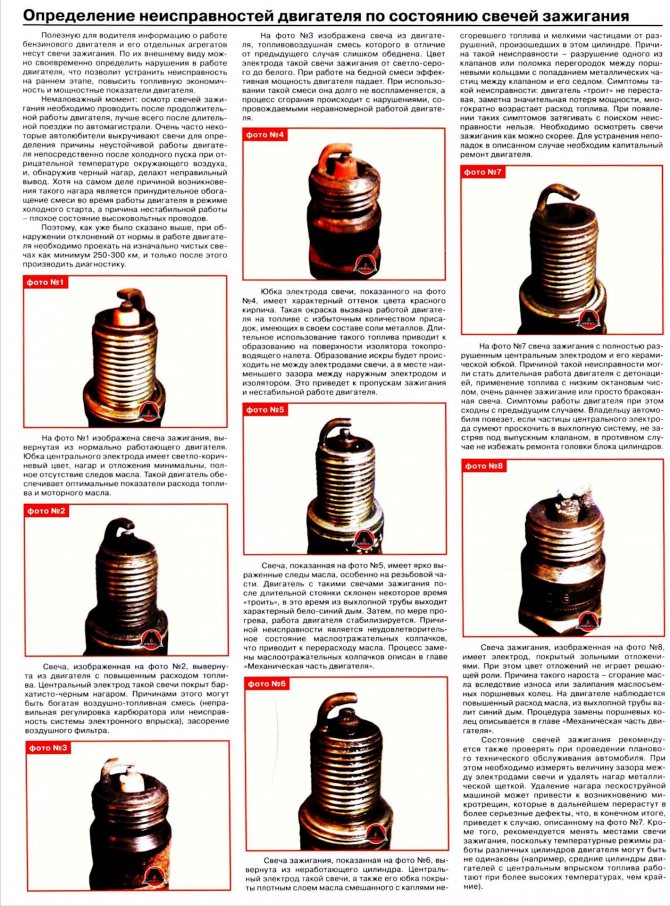

Свечи зажигания, точнее их внешний вид, являются превосходным индикатором состояния двигателя. Свечи могут Вам «рассказать» как о ошибках связанных с их выбором, так и о скрытых процессах, развивающихся в двигателе задолго до того, как они заявят о себе в виде черного дыма, детонации или нестабильной работы.

И последнее, о чем следует сказать: не пытайтесь заниматься возможным продлением жизни свечей с помощью регулировки зазора, подумайте о том, что утонченные электроды быстрее раскаляются и создают угрозу детонации. Менять свечи зажигания необходимо всем комплектом и вовремя.

Подробное описание иридиевых свечей зажигания

Статьи 30 Ноября, 2016

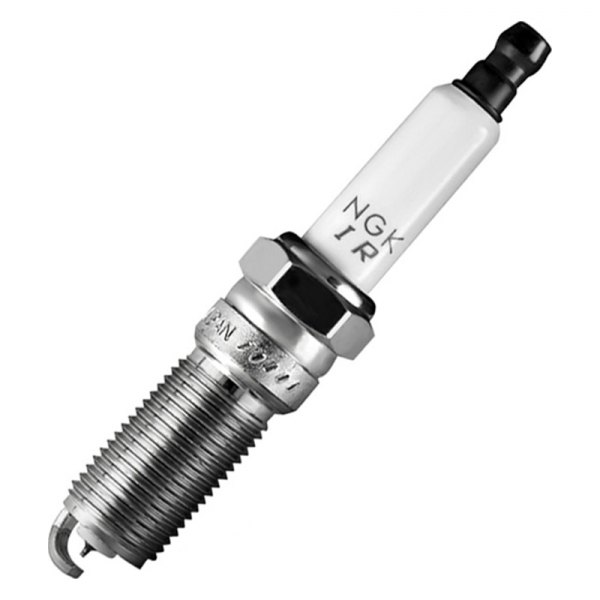

Иридиевые свечи зажигание — относительно новый и мало распространенный товар, в этой статье подробно расскажем про технологию изготовления и все плюсы использования.

Свечи зажигания за все время существования принципиально ничем не отличаются от самых первых образцов, современные производители работают над улучшением технических характеристик, а не над принципом работы. Все производители стараются увеличить срок службы, улучшить надежность искры и добиться более полного сгорания топливной смеси. Поэтому, каждое новое поколение свечей увеличивает экономию топлива, снижает выброс вредных веществ в атмосферу и увеличивается срок службы.

Чем иридиевые свечи лучше обычных

При проведении тестов становится понятным, что свечи с содержанием иридия более предпочтительны для использования. Это не маркетинговый ход, данные свечи действительно разрабатывались для улучшения производительности. Но в некоторых случаях, особенного улучшения можно и не добиться, но со временем все положительные моменты прояснятся.

Для улучшения эффективности поджигания топливной смеси, необходимо уменьшить площадь электрода, использование иридия позволило уменьшить диаметр электрода до 0,4 миллиметра. Стандартные свечи имеют медный электрод с диаметром около 0,8 миллиметров, что примерно в 2,5 раза уменьшает пределы воспламеняемости в сравнении с иридиевыми свечами. Также, уменьшенный диаметр электрода снижает требования к стабильности и уровню напряжения.

По проведенным тестам, качество искры при холостом ходе значительно снижается из-за нестабильного напряжения от генератора. Иридиевые свечи менее требовательны к качеству напряжения, что позволяет качественнее сохранять стабильность холостого хода.

История иридиевых свечей

Впервые на рынке автомобильных запчастей иридиевые свечи появились в 1994 году. На тот момент непонятную новинку от компании NGK только пробовали в деле, и мало кто знал о достоинствах. Новинка среди свечей пришла как альтернатива свечам с содержанием платины. В сравнении с платиновыми сплавами, температура плавления значительно повышенна и улучшена сопротивляемость агрессивной среде. Используя полезные свойства иридия, NGK разработали новые свечи, в которых применялась тонкая проволока с наконечниками из иридиевого сплава.

Что такое иридий

Иридий это элемент из платиновой подгруппы, является одним из самых твердых металлических материалов. Также, редкий металл кроме чрезвычайной твердости и стойкости к коррозии имеет высокую температуру плавления (около 2450 градусов по Цельсию), что делает его эффективным при использовании для систем зажигания.

 Примерно с 90х годов, иридий и его сплавы активно используют для промышленных систем воспламенения. Но чистый иридий является хрупким материалом поэтому в производстве применяются только сплавы металлов для комбинации лучших свойств.

Стоимость производства

На сегодняшний день, иридиевые свечи более популярны платиновым, это объясняется ценой на данные элементы. Иридий реже встречается в природе, но его стоимость зависит от спроса на рынке, в чем он значительно проигрывает платине. Почти половина всей добытой платины идет на изготовление ювелирных изделий, в то время как, только 20% иридия идет на изготовление свечей зажигания. На производство каждой свечи уходит минимальное количество материала, из иридия изготовлен только наконечники на электродах, что позволяет уменьшить износ от постоянных электрических разрядов. Но для нужд производителей машин и автовладельцев необходимо выпускать миллионы единиц свечей.

Особенности иридиевых свечей

Главной особенностью производства технологической новинки заключается в точечной лазерной сварке наконечников. Иридий очень стойкий и прочный материал, имеющий высокую степень проводимости, что позволяет использовать более тонкие электроды в сравнении с обычными медными наконечниками для улучшения поджога топливной смеси, при этом увеличивая срок службы свечей.
Благодаря сверхтонкому электроду, электрический заряд получается более концентрированный, что значительно уменьшает пороговое значение напряжения для образования искры, что в свою очередь повышает эффективность сгорания в любых условиях работы двигателя. Мотор начинает работать стабильнее и увеличивается крутящий момент. А выносливость иридиевого сплава уменьшает выработку на электродах, сохраняя промежуток между электродами, стабильность и однородность искры.

Стоит отметить, несколько важных моментов:

• — Наконечники электродов из дорогостоящего материала помогают добиться высокой надежности свечи и стабильность искры на протяжении всего срока службы.
• — Высокая температура плавления иридия, позволяет его использовать в двигателях с большой производительностью и высокой нагрузкой на систему зажигания.
• — Материал на основе иридия отличается высокой антикоррозийностью и стойкостью к агрессивной среде.
• — Сравнивая со стандартными свечами зажигания, иридиевые свечи повышают производительность мотора до 8 процентов.
• — Также, отмечается большая экономичность топлива на 6%

Некоторые минусы использования свечей зажигания с содержанием иридия

Существует два главных недостатка использования таких свече. Первый из них, и самый спорный, заключается в дороговизне комплекта иридиевых свечей. Стоимость такой свечи может составить от 500р за одну штуку, но это вполне компенсируется продолжительностью срока службы.

Второй недостаток, заключается в том, что максимальная эффективность свечей проявляется на современных производительных двигателях. Установка на слабые атмосферные моторы может не дать положительных результатов, кроме срока службы. Из этого следует, что установка на старые автомобили или машины со слабым мотором не позволит использовать все преимущества.

Срок службы и обслуживание

Как и в первые годы производства, обслуживание и срок службы принципиально не изменились. Срок службы может составить более 160 тысяч километров при использовании в большинстве силовых агрегатов.

© 2007-2022.
Сетевое издание «CarsWeek» зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор) 25 апреля 2017 года.
Свидетельство о регистрации ЭЛ № ФС77-69477. Учредитель: Богачков Сергей Григорьевич. Главный редактор: С. Г. Богачков.
Электронная почта редакции: [email protected]. Телефон редакции: +7-915-979-14-25.
Использование материалов сайта разрешается только с установкой активной гиперссылки на CarsWeek.ru. 16+

полный обзор, модели, производители и отзывы

Свеча зажигания – важный компонент, определяющий работу двигателя внутреннего сгорания. От нее зависит своевременный старт мотора, стабильность работы на холостых оборотах, мощность, экономичность и приемистость автомобиля. Свечи работают в экстремальных режимах. Периодически они требуют замены. Давайте узнаем, как устроены эти детали, а также рассмотрим, как расшифровывается маркировка свечей зажигания.

Как это устроено

Деталь состоит из корпусной части, контактного стержня, электродов и изолятора из керамических материалов. Также в устройстве имеется специальный керамический изолятор. Корпус оснащен резьбой. С ее помощью элемент устанавливают в отверстия в ГБЦ. Эти отверстия называют свечными колодцами. Корпус оснащен специальным шестигранником для стандартного свечного ключа. Также на элементе есть специальное никелевое покрытие. Оно защищает свечу от коррозии. Ниже подробно рассмотрено устройство и маркировка свечей зажигания.

Опорная плоскость

Корпус свечи имеет специальную опорную плоскость. Она помогает герметизировать отверстие. На различных видах свечей используется плоская и коническая опора. В первом случае для дополнительной герметизации применяется специальное уплотнительное кольцо. Коническая поверхность сама по себе хорошо герметизирует место соединения детали и ГБЦ.

Изолятор

Эти элементы свечей производят из специальных очень прочных керамических материалов. На поверхности изолирующей части имеются специальные канавки. Они защищают деталь от утечек электричества. Одна из частей данного элемента имеет коническую форму. Это так называемый тепловой конус.

Электроды

Если разрезать свечу, можно увидеть центральный электрод, а также контактный стержень. Данные элементы изготавливаются из специальных стойких к высоким температурам сплавов. Материалом для изготовления центрального электрода служат два вида металлов. Так, центральная часть делается из медного сплава. Затем она заключается в оболочку, выдерживающую высокие температуры. В новых свечах установлен специальный резистор. Он нужен для подавления электромагнитных наводок. В изделиях старого образца такого элемента нет. Поэтому при работе двигателя в подкапотном пространстве можно услышать характерный треск.

Характеристики

Свечи имеют разные свойства. Каждая модель заготовлена под определённые типы современных ДВС. Основные характеристики свечей зашифрованы в условном обозначении. Ниже будет рассмотрена маркировка свечей зажигания.

Габаритные размеры

Свечные колодцы в моторах имеют разный размер. Отсюда и разные диаметры элементов. Размер свечи – это ее диаметр, параметры резьбы, длина, а также размер части под ключ.

Калильное число

Маркировка свечей зажигания содержит калильное число, которое можно расшифровать и прочитать. Оно обозначает тепловые характеристики и свойства элемента. Свечу, у которой калильное зажигание маленькое, называют горячей. Тепловой конус такого элемента может разогреваться до 900 градусов при сравнительно небольших нагрузках. Такие элементы устанавливаются на слабофорсированных моторах, где степень сжатия невысокая. Есть еще и холодные свечи зажигания. Маркировка их разная и зависит от производителя: за рубежом, в отличие от отечественных производителей, нет шкал калильных чисел. «Холодные» элементы устанавливаются на высокофорсированные двигатели. А калильное зажигание возникает при высоких тепловых нагрузках. Пока конус свечи не будет нагрет до 400 градусов, на нем формируется нагар. Он приводит к утечкам тока. Из-за этого существенно нарушается процесс образования искры. При температурах, близких к 400 градусам, нагар сгорает. Это нормальное явление. Таким образом, свеча самоочищается. Отечественные производители производят элементы, калильные числа которых равны – 8, 11, 14, 17, 20, 23 и 26. Если на автомобиль установить слишком «холодные» свечи, то они будут плохо самоочищаться. Вследствие этого двигатель будет работать нестабильно. Если свеча чрезмерно «горячая», есть риск возникновения калильного, то есть самопроизвольного зажигания. Симптомы этого явления напоминают детонацию. Размер искрового зазора указывается в инструкции по эксплуатации автомобиля. Находится данный параметр в пределах 0,5-2 мм. Маркировка свечей зажигания включает этот размер в себя, его можно прочитать на упаковке. В зависимости от того, какая конструкция электродов на конкретной свече, зазор может регулироваться. На некоторых он может быть нерегулируемым.

Маркировка отечественных продуктов

На изделиях, изготовленных российским производителем, обязательно указывают следующие данные. Это дата, когда деталь была установлена – указывается месяц или две последние цифры, по которым можно прочитать год. Также указывают товарный знак или название предприятия-изготовителя. Обозначается и тип свечи (указывается, что свеча изготовлена в России). Также наносится маркировка, где можно прочитать главные характеристики изделия. О ней мы поговорим более подробно.

Расшифровка российских свечей

Нами будет рассмотрена маркировка свечей зажигания для ВАЗ. Все они изготовлены на российских предприятиях. Давайте расшифруем ее – А-У17 ДВРМ 10:

• Первой буквой обозначается резьба или ее параметры. В данной маркировке указана буква «А», что соответствует резьбе M14 с шагом 1,25. Также она может обозначаться по-другому – «М». это соответствует резьбе М18 с шагом 1,5.
• Далее указываются особенности конструкции изделия. В нашем случае «У» говорит о том, что шестигранник под ключ уменьшенный. Также производителем указывается буква «М». Это говорит о том, что свеча малогабаритная.
• Цифра «17» в данной маркировке – это калильное число. Оно может быть любым. В данном случае это горячая свеча.
• Буква «Д» обозначает длину резьбы. Она может быть 12, 19 и 17,5 миллиметров. Затем маркировка рассказывает о конусе. Он может быть выступающим или же без выступания. В последнем случае «В» в маркировке сообщает, что конус выступающий.
• Далее «Р» говорит о наличии встроенного резистора. Он защищает от различных помех. В данном случае он есть. «М» — это обозначение сообщает о типе центрального электрода. Он может быть стандартным или же с медным сердечником. И, наконец, «10» — это порядковый номер.

Из-за того, что зарубежные производители не пользуются единой системой маркировки для свечей, то определить, что означает маркировка свечей зажигания Bosch, можно только по каталогам производителя.

Расшифровка маркировки свечи зарубежных производителей

Итак, мы рассмотрели, как расшифровать продукцию от отечественных брендов. Но проблема в том, что российские изделия имеют малый ресурс. Поэтому лучше всего приобретать импортную продукцию. Как свидетельствуют отзывы, срок эксплуатации таких свечей более высокий.

NGK

Возьмем, к примеру, свечи зажигания NGK.

Расшифровка маркировки на самом деле практически такая же, как и в случае с отечественной свечей. Само обозначение – BCPR7ES-11. Первая буква – это диаметр резьбы, в нашем случае он равен 14 мм. Вторая цифра – свечной ключ. В нашем случае размер ключа должен составлять 16 мм. «P» говорит о том, что изолятор выступающего типа. R сообщает о наличии резистора. 7 – это калильное число. Е – длина резьбы. S – стандартное изделие. И, наконец, цифра 11 – это зазор. В данном случае он составляет 1,1 мм.

Brisk

Эти свечи изготавливаются в Чехии. Компания работает с 35 года прошлого века. Маркировка свечей зажигания Brisk – DOR15YC-1. Попробуем расшифровать ее:

• D – это диаметр, 19 мм, под стандартный ключ «на 14».
• Резьба стандартная с шагом 1,25 мм.
• «O» говорит о том, что перед нами специальная конструкция.
• R – сообщает о наличии резистора.
• Цифра 15 – это калильное число.
• Y – разрядник вынесенного типа.
• «С» — сердечник, изготовленный из меди.
• «1» — это размер зазора от 1 до 1,1 мм.

Итак, мы выяснили, что такое свечи зажигания и как расшифровать их маркировку.

Свеча зажигания

: определение, функции, детали, типы, работа, вып.

Первоначально, при совершенной конструкции бензиновых двигателей внутреннего сгорания, если исключить свечу зажигания , то процесс сгорания не будет работать. Устройство подает электрический ток от системы зажигания в камеру сгорания двигателей с искровым зажиганием. Сжатая топливно-воздушная смесь воспламеняется вместе с компонентом.

Как мы узнали секрет механического движения большинства автомобилей в полученном от круга сгорания. Чтобы произошел небольшой взрыв, в комплект входит свеча зажигания версии SI.

Компонент настолько мал, что люди не замечают его функции в двигателе автомобиля. он содержит металлическую резьбовую оболочку, электрически изолированную от центрального электрода фарфоровым изолятором. Центральный электрод, который может содержать резистор, присоединен сильно изолированным проводом к выводу катушки зажигания или магнето.

Металлическая оболочка ввинчивается в головку блока цилиндров двигателя, вызывая воспламенение. Сегодня мы рассмотрим определение, функции, детали, типы, принцип работы, плохие симптомы, а также преимущества и недостатки свечей зажигания.

Читать: Основные части поршней и их функции

Содержание

• 1 Определение зажигания зажигания
• 2 Функции свечи зажигания
• 3 Основные части свечи зажигания
  • 3,1 Просудок:
  • 3,2 Терминал:
  • 3,3 3,1:
  • 3.2 Кольцо, парковочная шайба:
  • 3.4 Прокладка:
  • 3.5 Центральный вал (стержень):
  • 3.6 Стеклянное уплотнение:
  • 3.7 Электрод с медью:
  • 3.8 Корпус:
  • 3. 9 Подпишитесь на нашу рассылку новостей0020
  • 3.10 Центральный электрод:
  • 3.11. Платиновые свечи зажигания:
  • 4.4 Двойные платиновые свечи зажигания:
  • 4.5 Серебряные свечи зажигания:
• 5 Принцип работы свечи зажигания
  • 5.1 Горячие и холодные свечи
• 6 Признаки плохой или неисправной свечи зажигания
  • 6.1 Медленное ускорение:
  • 6.2 Низкий расход топлива:
  • 6.3 Трудный запуск:
  • 6.4 Пропуски зажигания двигателя:
  • 6.5 Пожалуйста, поделитесь!

Свеча зажигания Определение

Свеча зажигания представляет собой электрическое устройство, которое используется в двигателях внутреннего сгорания для воспламенения сжатого аэрозоля бензина с помощью электрической искры. Электрический компонент широко используется для выполнения механических работ.

Проще говоря, свечи зажигания превращают источник энергии (бензин) в движение. Например, у нас есть бензин, который легко воспламеняется, а также воздух, который может вызвать взрыв при смешивании. Вилка подобна поджиганию сжатого газа.

Свечи зажигания бывают обычные (запасные) или рабочие. Свечи зажигания Performance более прочные, способны выдерживать большие перепады температур и механические нагрузки. Однако обычные типы не могут. Что ж, мы рассмотрим их ниже в этой статье.

Функции свечей зажигания

Свечи зажигания выполняют две основные функции в двигателях внутреннего сгорания, в том числе:

• Воспламенение топливно-воздушной смеси: поскольку электрическая энергия передается через компонент, она воспламеняет бензино-воздушную смесь в камера сгорания.
• Отвод тепла: свечи зажигания не могут выделять тепло, но их можно использовать только для отвода тепла. Температура конца свечи зажигания должна быть достаточно низкой, чтобы предотвратить преждевременное зажигание, но должна быть достаточно высокой, чтобы предотвратить загрязнение. Свечи зажигания могут служить теплообменником, удаляя нежелательную тепловую энергию из камеры сгорания. Затем тепло передается системе охлаждения двигателя.

Еще одной обнаруженной функцией свечей зажигания является прямое зажигание Saab. Когда они не работают, прибор используется для измерения ионизации в цилиндрах. Это измерение ионного тока используется для замены обычного датчика фазы распредвала, датчика детонации и функции измерения пропусков зажигания.

Другие важные функции свечей зажигания включают печи, в которых должна воспламеняться горючая топливно-воздушная смесь. В этом состоянии они называются воспламенителями пламени.

Основные части свечи зажигания

Ниже приведены различные части свечи зажигания и их функции:

Изолятор:

Эта часть изолирует клемму, центральный стержень и центральный электрод от корпуса. это помогает предотвратить утечку высокого напряжения с электродов. Поскольку нижняя часть изоляции вставляется в камеру сгорания, необходимо использовать глинозем высокой чистоты с отличными термостойкими характеристиками, механической прочностью, отличной изоляцией и теплопроводностью при высоких температурах.

Клемма:

Клемма прикреплена к проводу высокого напряжения, который позволяет току высокого напряжения проходить через систему зажигания. Он содержал клеммную гайку, которая поддерживает практически любой доступный шнур высокого напряжения. Для некоторых автомобилей, которым не требуется гайка клеммы, клемму можно снять.

Кольцо, парковочная шайба:

Этот компонент свечи зажигания помогает изолятору и корпусу плотно прилегать друг к другу и сохранять герметичность

Прокладка:

Благодаря прокладке корпус и двигатель идеально подходят друг к другу, а также обеспечивают герметичность камеры сгорания. Тем не менее, существует процедура затягивания и должна быть обеспечена подходящая фиксирующая кромка.

Центральный стержень (стержень):

Центральный стержень соединяет клемму и центральный электрод. Деталь изготовлена ​​из стали и содержит роль, которая позволяет току высокого напряжения течь от клеммы к центральному электроду без потерь.

Стеклянное уплотнение:

Стеклянное уплотнение расположено между центральным валом и изолятором для обеспечения герметичности. Изготавливается из специальной смеси стеклянного порошка и медного порошка. Их загружают в секцию установки вала и центрального вала и центрального электрода, а затем расплавляют при высокой температуре. Это связывает центральный вал и центральный электрод и сплавляет изолятор и металл. Их уплотнение хорошее, а коэффициент теплового расширения идеальный. Благодаря этому даже в суровых условиях не образуются зазоры и обеспечивается хорошая герметичность.

Прочтите: Применение, плюсы и минусы двухтактных двигателей

Электрод с медью:

В центральном электроде используется специальный никелевый сплав для уменьшения износа электрода, а медь герметизирована в центральной части для повышения его теплопроводности. проводимость.

Корпус:

Корпус образует внешнюю оболочку, которая окружает изолятор и поддерживает его. Это также позволяет установить свечу зажигания на двигатель. в нижней части находится заземляющий электрод, который заставляет ток течь через сам двигатель к центральному электроду через зазор.

Подпишитесь на нашу рассылку новостей

Центральный электрод:

Центральный электрод приваривается лазером к наконечнику из иридиевого сплава, обычно диаметром 0,4 мм, для изготовления центрального электрода. штепсельный электрод. Эти свойства включают стойкость к высоким температурам, высокую прочность и низкое сопротивление и т. д. Назначение центрального электрода — снизить напряжение искры, обеспечить надежную искру, улучшить характеристики воспламенения и уменьшить эффект гашения.

Заземляющий электрод с U-образной канавкой:

Этот компонент служит очень важной цели, поскольку позволяет получить большую энергию воспламенения, легко расширяя ядро ​​пламени (размер пламени). Поверхность, с которой контактирует топливно-воздушная смесь, велика и имеет много краевых сечений, поэтому легко возникают искры. Наконец,

Конический срез Заземляющий электрод:

В этой части кончик электрода обрезается до тонко сужающейся формы. Цель состоит в том, чтобы уменьшить эффект гашения, что улучшает характеристики воспламенения.

Прочтите: Что нужно знать об охладителе моторного масла

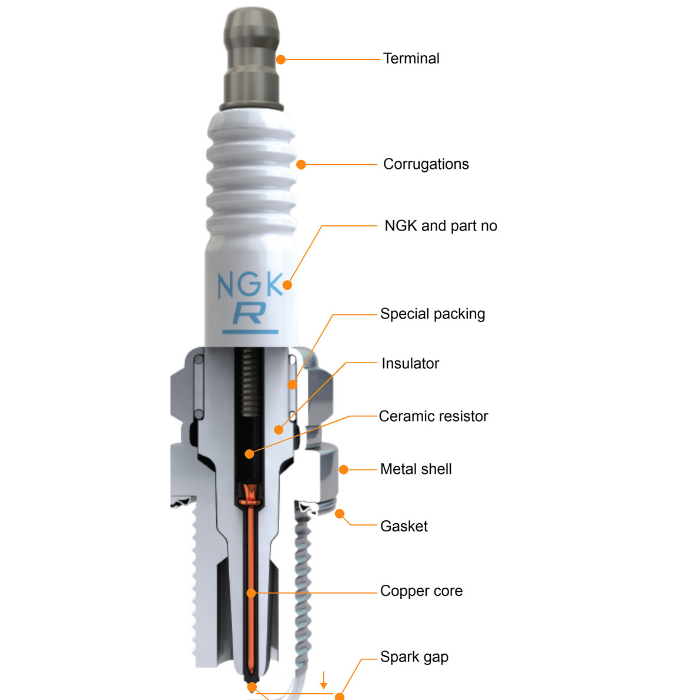

Ниже приведена полная схема свечи зажигания:

Типы свечей зажигания

Ниже представлены различные типы свечей зажигания, доступные на рынке:

Медные свечи зажигания:

В этих типах свечей зажигания центральный электрод представляет собой медный сердечник, покрытый никелевым сплавом. Для образования искры требуется большее напряжение, поскольку центральный электрод имеет наибольший диаметр по сравнению с другими электродами. Поскольку никелевые сплавы являются мягким материалом и не очень долговечны, медные свечи зажигания необходимо заменять чаще, чем свечи других типов. Некоторые автомобили предназначены для использования штепсельной вилки, несмотря на их более короткий срок службы. Хотя некоторые производители считают, что установка дорогих свечей зажигания может быть пустой тратой денег.

Иридиевые свечи зажигания:

Иридиевые свечи зажигания служат дольше, поскольку иридий является более твердым и долговечным материалом, чем платина. Центральный электрод имеет небольшой размер, поэтому для образования искры требуется меньшее напряжение. Отсюда и высокая стоимость по сравнению с первым типом. В настоящее время большинство автомобилей оснащены иридиевыми свечами зажигания, поскольку они сводят к минимуму количество поломок автомобиля.

Одинарные платиновые свечи зажигания:

Эти типы свечей зажигания аналогичны медно-никелевым версиям, за исключением того, что их центральный электрод содержит платиновый диск. этот диск приварен к наконечнику, а не из никелевого сплава. Одинарные платиновые свечи дороги, но служат дольше, чем никелевые сплавы, прежде чем они изнашиваются. Он генерирует больше тепла, что снижает накопление углерода. Свеча рекомендуется для новых автомобилей с системой зажигания «катушка на свече».

Двойные платиновые свечи зажигания:

Эти свечи имеют платиновое покрытие как на центральном, так и на боковом электродах, что делает их более эффективными и долговечными. Это отличный выбор для системы зажигания с переработанной искрой, которая вызывает больший износ обоих электродов.

В системе зажигания с переработанной искрой каждая катушка зажигания одновременно зажигает две свечи зажигания. Один в цилиндре такта компрессора, а другой в цилиндре такта выпуска. Наконец, искра теряется, потому что топливно-воздушная смесь уже сгорела в предыдущем такте. на эту систему зажигания не сильно влияет дождь или мусор.

Серебряные свечи зажигания:

Поскольку материал серебряных свечей зажигания менее прочен, они не так долговечны, как иридиевые или платиновые свечи зажигания. Но у него лучшая теплопроводность, его часто используют в старых европейских автомобилях и мотоциклах.

Читать Все, что вам нужно знать о автомобильном масляном фильтре

Принцип работы свечи зажигания

Работа свечи зажигания может быть довольно сложной на некоторых этапах, но изучение ее может быть очень интересным. Как упоминалось ранее, его целью является воспламенение смеси сжатого воздуха и топлива в бензиновых двигателях.

Устройство содержит изолированный центральный электрод, проходящий по всей его длине, и один или несколько заземляющих электродов на нижнем конце. Эта часть отделена от открытого конца центрального электрода, который называется «искровым разрядником». Всякий раз, когда напряжение подается от катушки зажигания к свече зажигания, оно достаточно высокое, что приводит к тому, что электрическая энергия перескакивает через зазор и производит искру.

Электроды традиционно изготавливались из меди, но их усовершенствовали, используя такие металлы, как иридий и платина. Современные свечи зажигания имеют центральные электроды меньшего размера, поэтому для образования искры требуется меньшее напряжение. Это связано с тем, что меньшее напряжение сделает более эффективной систему зажигания.

Вилка устанавливается на высокое напряжение, создаваемое зажиганием или магнето. Разность потенциалов возникает между центральным электродом и боковым электродом, когда электроны вытекают из катушки. На этом этапе ток протекать не может, потому что воздух и топливо в промежутке являются изолятором, но с ростом напряжения структура газа между электродами начинает меняться. Как только напряжение превышает диэлектрическую прочность газов, они становятся ионизированными.

Этот ионизированный газ становится проводником и позволяет электронам течь через зазор. Свечам зажигания обычно требуется напряжение более 2000 вольт для правильного зажигания. По мере увеличения тока электронов через промежуток температура искрового канала достигает 60 000 К. Благодаря этому огромному теплу в искровом канале ионизированный газ быстро расширяется, вызывая небольшой взрыв в камере.

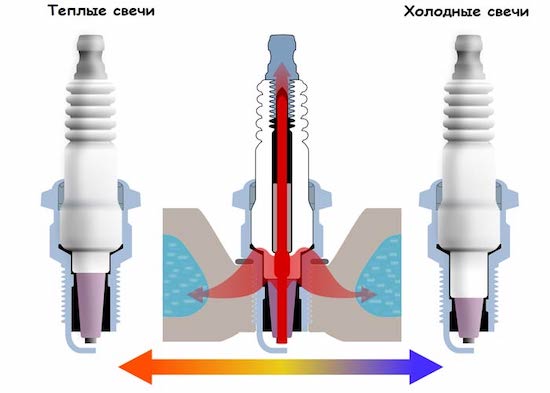

Горячие и холодные свечи

Тепловой диапазон свечей зажигания — это температура наконечника в искровом промежутке. Компонент считается горячим или холодным в зависимости от температуры. Горячие свечи зажигания являются хорошими изоляторами, потому что больше тепла накапливается в наконечнике и, следовательно, в камере сгорания. Он имеет тенденцию длиться дольше, чем холодный тип, потому что температура достаточно высока, чтобы сжечь нагар. Вот почему горячие свечи хорошо работают на стандартных автомобилях.

Холодные свечи зажигания имеют гораздо меньшую изоляцию, поэтому больше тепла отводится от наконечника в сторону от патронника. Благодаря этому камера сгорания охлаждается. Однако слишком горячие камеры цилиндров для идеальной работы могут привести к преждевременному зажиганию или детонации (неравномерному сгоранию топлива), что может привести к необратимому повреждению двигателя. Холодные свечи идеально подходят для высокопроизводительных автомобилей с высокотемпературными двигателями, двигателями с высокой мощностью, высокими оборотами, длительным ускорением или вождением на высокой скорости или принудительной индукцией.

посмотрите видео, чтобы лучше понять, как работают свечи зажигания:

Прочтите: Общие сведения об автомобильном двигателе

Симптомы плохой или неисправной свечи зажигания и их предотвращение:

Медленное ускорение:

Когда свечи зажигания начинают выходить из строя, вы начинаете замечать плохое ускорение вашего автомобиля. Хотя в современных автомобилях датчик больше всего говорит о состоянии системы зажигания двигателя. Проблема может быть легко замечена. Иногда проблема может быть в неисправном датчике, но в большинстве случаев это изношенная заглушка. Медленное ускорение может быть вызвано несколькими факторами в двигателе, такими как плохие топливные фильтры, грязная или забитая топливная форсунка или неисправный кислородный датчик. Поэтому эксперту необходимо изучить ситуацию, как только она началась.

Плохая экономия топлива:

Из-за неисправной свечи зажигания вы можете тратить больше денег на топливо. Хорошая свеча зажигания помогает эффективно сжигать топливо в цикле сгорания, что помогает достичь большей экономии топлива, чем средняя. Проблема возникает на свече зажигания либо из-за слишком малого зазора между электродами, либо из-за большого зазора между ними. В большинстве случаев механики регулируют зазор, когда вы жалуетесь на аналогичную проблему. Что ж, лучше заменить вилку, чтобы избежать такого в будущем.

Трудный запуск:

Эта проблема распространена, так как водитель-любитель теряет свечу зажигания, когда у него возникают проблемы с запуском автомобиля. В большинстве случаев устройство выглядит изношенным. Но, разные симптомы могут повлиять на систему зажигания двигателя, нужно привлекать специалиста.

Пропуски зажигания в двигателе:

Пропуски зажигания в двигателе возникают из-за системы зажигания, часто в современных автомобилях это ошибка датчика. Но это также вызвано проводом свечи зажигания или повреждением наконечника свечи зажигания, соединяющего провод. При пропуске зажигания в двигателе водитель будет испытывать периодические спотыкания или треск в двигателе. если не принять меры предосторожности и пропуски зажигания продолжаются, выбросы выхлопных газов увеличатся, экономия топлива упадет, а мощность двигателя уменьшится. Таким образом, другая проблема связана с пропусками зажигания, подумайте о том, чтобы обратиться к механику сразу же, как вы заметите пропуски зажигания в двигателе.

Прочтите: Знакомство с клапанным механизмом автомобиля

В заключение отметим, что свеча зажигания — отличный компонент, который, как мы видели, эффективно работает на бензиновых двигателях. Мы также рассмотрели две функции, которые он предлагает, включая зажигание и отвод тепла из камеры. Были выявлены различные детали и функции свечей зажигания, а также типы и плохие симптомы.

Надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!

Как работают свечи зажигания?

Уэйн Скраб, automedia.com

Свеча зажигания — это, казалось бы, простое устройство, хотя на него возложена
пара разных, но важных заданий. Прежде всего, он создает
(буквально) искусственная молния в камере сгорания
(головка блока цилиндров) двигателя. Электрическая энергия (напряжение), которую он передает
чрезвычайно высока, чтобы создать искру и «зажечь огонь» внутри
контролируемый хаос камеры сгорания. Здесь напряжение на
свеча зажигания может быть от 20 000 до более чем 100 000 напряжения.

Свечи зажигания с тепловыми характеристиками

Хотя она инициирует искру для воспламенения, свеча зажигания
не выдерживает его. Это помогает отводить тепло от сгорания
камеры в водяную рубашку головки блока цилиндров.

Способность свечи зажигания отводить тепло от камеры сгорания.
определяется «тепловым диапазоном» свечи зажигания. Температура обжига
конец свечи зажигания должен находиться на достаточно высоком уровне, чтобы предотвратить
загрязнение, но достаточно низкое, чтобы предотвратить преждевременное зажигание. Производители свечей зажигания
называют это «тепловыми характеристиками». Тепловые характеристики, или тепловой диапазон
свечи зажигания, не имеет ничего общего с количеством передаваемой энергии
от системы зажигания через свечу зажигания. Диапазон нагрева свечи зажигания составляет
область, в которой свеча зажигания функционирует термически.

Холодные свечи зажигания по сравнению с горячими свечами зажигания

«Холодные» свечи зажигания обычно имеют короткий путь теплового потока. Это приводит к
очень быстрая скорость теплопередачи. Кроме того, короткий носик изолятора
встречающаяся на холодных свечах зажигания имеет небольшую площадь поверхности, что не позволяет
для массивного поглощения тепла.

С другой стороны, «горячие» свечи зажигания имеют более длинный носик изолятора.
а также более длинный путь теплопередачи. Это приводит к гораздо более низкой скорости
передача тепла окружающей головке блока цилиндров (и, следовательно, водяному
пиджак).

Тепловой диапазон свечи зажигания должен быть тщательно выбран, чтобы
создать оптимальные тепловые характеристики. Если диапазон нагрева не правильный, вы
можно ожидать серьезных неприятностей. Как правило, соответствующий пусковой конец
температура (примерно) 900-1450 градусов. Ниже 900 градусов, углерод
возможно засорение. Выше этого перегрев становится проблемой.

Повышение напряжения на свече зажигания

С точки зрения работы свеча зажигания подключена к высоковольтной
генерируется катушкой зажигания (посредством обычного распределителя или
способ электронного средства). Когда электричество течет от катушки, напряжение
разница развивается между центральным электродом и заземляющим электродом на
свеча зажигания.

Из-за «зазора» свечи зажигания в сочетании с воздушно-топливной смесью (которая
действует как изолятор) внутри зазора свеча зажигания не может сразу
Огонь.

При повышении напряжения примерно до 20 000 вольт разрыв в пределах
свеча зажигания может быть «пробита» и она загорается. Со снятой свечой зажигания
от головки блока цилиндров и надлежащим образом заземленным на огонь, вы можете услышать
окончательный щелчок. Если условия достаточно темные, вы можете увидеть искру.

Щелчок, который вы слышите, — это, по сути, миниатюрный раскат грома.
Искра, которую вы наблюдаете, похожа на миниатюрную форму молнии.

В камере сгорания интенсивное тепло, создаваемое свечой зажигания
создает небольшой огненный шар в промежутке. Огненный шар или горение
«ядро» расширяется, и цилиндр (по крайней мере, в теории) испытывает полное
горение.

Конструкция свечи зажигания

С точки зрения конструкции свечи зажигания могут быть не такими простыми, как вы.
считать. По сути, это прецизионное оборудование.

Благодаря людям из Champion Spark Plug мы можем предоставить вам
полная разбивка различных функций вилки. Имейте в виду, что огромное
большинство свечей зажигания предлагают аналогичные (хотя и не обязательно идентичные)
строительство.

На прилагаемых фотографиях вы можете видеть, что многие из вышеперечисленных свечей зажигания
функции на самом деле выглядят. Проверь их.

Ребра:
Ребра изолятора обеспечивают дополнительную защиту от вторичного напряжения или искры.
перекрытие, а также помогает улучшить сцепление резинового колпачка свечи зажигания
против корпуса вилки.

Корпус изолятора отлит из алюмооксидной керамики. Чтобы
изготовьте эту часть свечи зажигания сухим формованием под высоким давлением
используется система. После того, как изолятор отформован, его обжигают в печи до
температура, превышающая температуру плавления стали. Результат этого процесса
в компоненте, который отличается исключительной диэлектрической прочностью, высокими тепловыми
электропроводность и отличная устойчивость к ударам.

Изолятор:
Корпус изолятора отлит из алюмооксидной керамики. Чтобы
изготовьте эту часть свечи зажигания сухим формованием под высоким давлением
используется система. После того, как изолятор отформован, его обжигают в печи до
температура, превышающая температуру плавления стали. Результат этого процесса
в компоненте, который отличается исключительной диэлектрической прочностью, высокими тепловыми
электропроводность и отличная устойчивость к ударам.

Стрелка показывает изолятор свечи зажигания. Как упоминалось выше, это
изготавливается из керамики на основе оксида алюминия. Наружная поверхность ребристая, чтобы обеспечить
рукоятка для чехла свечи зажигания и одновременно добавить защиту от
искровое перекрытие (перекрестный огонь).

Шестнадцатеричный:
Шестигранник обеспечивает контактную точку для торцевого ключа. Шестнадцатеричный размер
в основном однороден в отрасли и обычно связан с искрой
размер резьбы штекера.

Оболочка:
Стальная оболочка изготавливается с точными допусками с использованием специального холодного
процесс экструзии. В некоторых типах свечей зажигания используется стальная заготовка.
(прутковый прокат) для изготовления оболочек.

Покрытие:
Скорлупа почти всегда покрыта металлом. Это повышает долговечность и обеспечивает
для защиты от ржавчины и коррозии. Стальной корпус изготовлен с точностью до
допуски с использованием специального процесса холодной экструзии или, в других специализированных
корпуса, выточенные из стальной заготовки. Шестигранник на корпусе
позволяет использовать торцевой ключ для установки или снятия вилки.

Прокладка:
В некоторых свечах зажигания используются прокладки, в то время как другие примеры «без прокладок».
прокладка, используемая на свечах зажигания, представляет собой фальцованную стальную конструкцию, обеспечивающую плавное
поверхность для герметизации. В безпрокладочных свечах зажигания используется коническое седло.
оболочка, которая герметизируется через малый допуск, встроенный в свечу зажигания.

Темы:
Резьба свечей зажигания обычно накатывается, а не нарезается. Это соответствует
спецификации, установленные SAE вместе с Международным
Ассоциация стандартов.

Заземляющий электрод:
Существует ряд различных форм и конфигураций заземляющих электродов,
но по большей части они изготавливаются из стали, легированной никелем.
заземлитель должен быть устойчив как к искровой эрозии, так и к химическому воздействию.
эрозия, как при массовых перепадах температур.

Центральный электрод:
Центральные электроды должны быть изготовлены из специального сплава,
устойчив как к искровой эрозии, так и к химической коррозии. Имейте в виду, что
температуры в камерах сгорания различаются (а иногда и радикально). Центр
электрод должен жить по этим параметрам.

Зазор между электродами искрового разряда:
Пространство между заземляющим электродом и центральным электродом называется
разрыв. Центральные электроды должны быть изготовлены из специального сплава,
устойчив как к искровой эрозии, так и к химической коррозии.

Наконечник изолятора:
Доступно большое количество форм и размеров носиков изолятора, но
по сути, нос изолятора должен быть способен отделять углерод, масло и
отложения топлива на малых скоростях. На более высоких оборотах двигателя нос изолятора
обычно охлаждается, чтобы снизить температуру и коррозию электродов.

Типы свечей зажигания — Свечи зажигания Pulstar
