    Чтобы создать свайный фундамент, необходимы сваи и сваебойная установка — так называют разновидность строительной спецтехники, позволяющей погружать сваи в грунт на заданную глубину. Благодаря работе сваебойной машины можно строить многоэтажные здания на относительно слабых грунтах: ведь она не только забивает сваи, но и укрепляет грунт вокруг свайного поля.

    Сваебойные машины бывают трёх типов: ударные, вибрационные и сваевдавливающие. Каждая из них имеет определённое устройство и работает по своей технологии. Выбор той или иной сваебойной установки зависит от типа грунта, особенностей стройплощадки и некоторых других условий.

    Что такое сваебойная машина и как она работает

    Принцип работы сваебойной машины с момента её изобретения до сегодняшнего дня не изменился: он основан на забивании сваи молотом в грунт. Но способы забивания и конструкции машин претерпели серьёзные изменения.

    Чтобы понять, как работает сваебойная машина, надо знать, что все машины делятся на три группы в зависимости от приводного механизма. Самый простой из них — механический молот, который поднимается на высоту до 3 метров приводным тросом. На высшей точке он опускается вниз под собственным весом и ударяет оголовок сваи, погружая её в грунт.

    Принцип работы сваебойной машины с дизель-молотом основан на воздействии сжатого воздуха. В машинах простого цикла сила сжатого воздуха расходуется только на подъём молота, а в дизель-молотах двойного цикла — на подъём и удар по свае. Производительность дизель-молотов намного выше механических сваебойных машин.

    Но современные сваебойные машины работают с помощью гидравлической системы. Она отвечает за приведение гусеничных движителей, механизма поворота платформы, опор, лебёдки, механизмов подъёма и позиционирования мачты, гидромолота и бурового оборудования.

    Гидравлика даёт сваебойной машине массу преимуществ, в том числе возможность развернуть её в рабочее положение за считанные минуты. В сравнении с дизель-молотами гидромолоты тише, экологичнее и эффективнее в работе, их КПД может достигать 95%.

    Как работает сваебойная машина гидравлического типа? Она выходит на расчётную точку и подтаскивает сваю с помощью лебёдки, устанавливает её и подводит к наголовнику молота. Затем проверяет вертикальное положение сваи, производит несколько первых ударов, снова проверяет положение и корректирует, если это необходимо. После чего забивает сваю в грунт на расчётную глубину.

    Погружение свай методом вибрации

    Вибрационный метод погружения свай базируется на применении динамического воздействия на сваю, помогающего снизить трение на её боковых сторонах и сопротивление грунта на конце. Использование вибрационного метода отличается высокой скоростью погружения свай (до 7 метров в минуту), а также низкими затратами энергии (по сравнению с ударным методом оно ниже в 10–20 раз).

    Кроме того, вибрационный метод отлично уплотняет грунт как у свайного острия, так и на всей площади соприкосновения и в пределах 3–6 радиусов сваи, в зависимости от типа грунта. Этот метод отличается низким уровнем шума, что очень удобно в густонаселённых районах, и применяется на рыхлых и песчаных грунтах. В плотных грунтах для вибропогружения свай необходимо предварительное лидерное бурение.

    Забивку свай вибрационным методом выполняют с помощью вибропогружателей, которые крепятся к копровой установке в качестве навесного оборудования. Погружение осуществляется за счёт колебаний вибрационной системы, в которую входят свая, наголовники и вибропогружатель. Её колебания создают резонансную вибрацию окружающих слоёв почвы, вследствие чего они раздвигаются и свая опускается на проектную глубину.

    Погружение свай методом вдавливания

    Сваевдавливающая установка применяется в условиях точечного строительства, где есть серьёзные ограничения по уровню шума и вибраций. Она может погружать в грунт шпунты, трубы и железобетонные сваи различного сечения там, где запрещено использование ударной техники:

    • в зонах с высоким риском схода оползней;

    • вблизи исторических, ветхих или аварийных зданий;

    • в центрах городов с плотной застройкой и густонаселённых районах;

    • там, где запрещена работа техники, вызывающая вибрацию, шум и динамическое воздействие.

    Их конструкция представляет собой прочную раму с закреплёнными на ней фиксирующими зажимами для свай. Специальные анкерные грузы помогают достичь нужного веса и сбалансировать установку, а давление на сваю оказывается с помощью гидравлических цилиндров вдавливания.

    Преимущества сваевдавливающей установки:

    • отсутствие шума, ударов, вибраций и другого вредного воздействия на окружающую среду;

    • точность установки и возможность оценивать несущую способность сваи на этапе её погружения;

    • сохранение оголовков свай из-за отсутствия ударной нагрузки;

    • возможность погружения свай на глубину 40 метров и более;

    • высокая производительность в сотни метров свай за рабочую смену;

    • возможность погружать сваи ниже уровня грунта без устройства котлована.

    читать еще

    Бурильно-сваебойные машины от компании «ТехМодерн».

    Действует скидка до 625 000р.! Подробности по телефону! Доставка техники по всей России!

    Бурильно-сваебойные машины

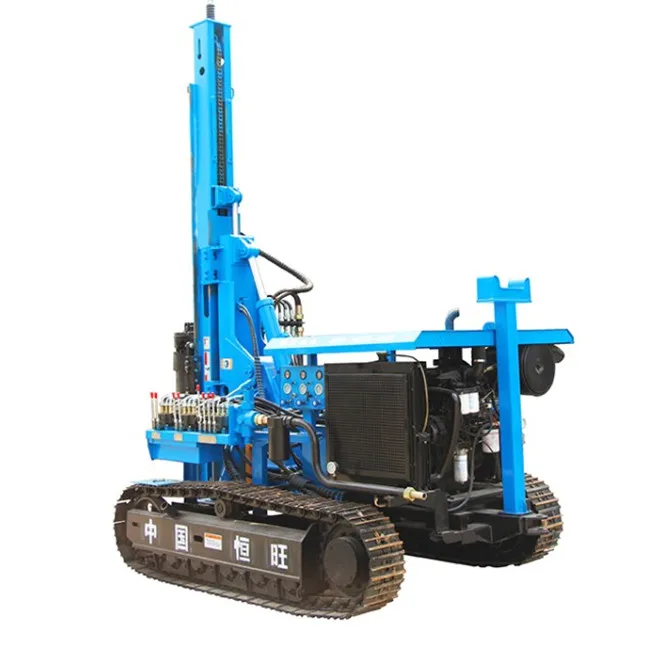

    Бурильно-сваебойная машина является идеальным оборудованием для свайных работ, где нельзя использовать дизельные или другие типы свайных машин. Гидравлическая бурильно-сваебойная машина может использоваться на подвесе крана с возможностью управлять всеми типами свай, такими как стальные трубы и сборные железобетонные сваи.

    Наша коллекция бурильных установок меняется со временем. Если можете  связаться с нами для более подробной информации о спецификациях определенной машины.

    Взгляните на различные модели, которые доступны в магазине прямо сейчас.

    Одним из основных отличий этого типа крана-манипулятора является то, что фактический бур управляется гидравликой, а не взрывом дизельного двигателя. По этой причине гидравлическая бурильно-сваебойная машина более экологична. В то же время она производит меньше шума. Благодаря этим преимуществам установка может быть развернута в местах, где нельзя использовать дизельные и пневматические установки, например в городских центрах или других населенных пунктах.

    Назначение бурильно-сваебойной машины

    Используются бурильно-сваебойные машины для огромного количества разнообразной деятельности. Посредством них обустраиваются буронабивные опоры, погружаются ЖБ сваи на строительных площадках, а также бурятся скважины для обеспечения доступа к водоносным пластам. Приобрести данную спецтехнику мы предлагаем у нас — в компании «Техмодерн». Реализуем лишь качественные установки, отличающиеся надежностью и долговечностью. На сваебойные машины цены у нас отличаются доступностью.

    Преимущества бурильно-сваебойных машин

    Широкой востребованности в строительной, промышленной и иных сферах спецтехника обязана ряду весомых преимуществ:

    — отсутствие потребности в переоборудовании машины для одновременного проведения буровых и сваебойных работ. Спецтехника позволяет получать скважины диаметром до 450 мм. и глубиной до 12 м. Возможно дооснащение телескопическим удлинителем для бурения скважины глубиной до 15 м.;

    — удобный доступ до всех рабочих механизмов. Это облегчает ремонт и обслуживание установки специалистами;

    — высокая продуктивность бурильных работ. Способна сваебойная машина бурить со скоростью в пределах 7-8 метров за четверть часа в грунтах, отличающихся высокой плотностью. В рыхлых грунтах скорость бурения может достигать 12 и более метров в четверть часа;

    — универсальность. Установка способна производить бурение в любом грунте. Это могут быть также грунты, насыщенные влагой, и плавуны. Грунт поднимается по шнеку наружу. Последний дополнительно обеспечивает устойчивость спецтехники во время проведения деятельности и позволяет избежать обвала скважины. Давление на поверхность может составлять около 9-10 тонн;

    — проведение всех технологических операций по установке свай в созданные скважины. Каждая бурильно-сваебойная машина комплектуется шнеком, системой лебедок и копровой мачтой. Длина свай варьирует в пределах от 8 до 12 метров. Установка свай возможна как в вертикальном положении, так и под наклоном. Все элементы надежно закреплены на кузове. При необходимости к ним можно получить доступ в короткие сроки;

    — наличие рабочей платформы, способной поворачиваться на 180 градусов. Это значительным образом оптимизирует всю деятельность. Оставаясь в одном положении, можно и бурить скважину, и ставить сваи. Ограничение в данном случае — это предел зоны досягаемости рабочих элементов;

    — маневренность. Техника обладает небольшими габаритами — длина 13,5 м., высота — 3,6 м., а ширина — 2,5 м. За счет этого бурильно-сваебойная машина способна перемещаться как в пределах города, так и по бездорожью. Вес спецтехники в полной комплектации ограничен 22 т. Занимает столько же места, сколько и рядовой грузовой автомобиль;

    — герметичная гидравлическая система. Включает в себя прочные и износостойкие манжеты, гарантирующие герметичность при любой температуре;

    — эксплуатация при температуре от 40 до -40 градусов. Одним словом, на планете нет мест, где нельзя применять бурильно-сваебойную машину. Работы можно проводить и в субарктических широтах;

    — высокий уровень мобильности и невысокие затраты на смену дислокации спецтехники. Машина способна перемещаться собственным ходом. Привлекать дополнительно для этого другую технику не нужно. Скорость перемещения в пределах населенного пункта составляет 70 км/час. На трассе она может составлять 90 км/час и выше. Все зависит от ограничений скорости на конкретном участке;

    — возможность дооснащения спецтехники буровыми колоннами, укомплектованными наконечниками из твердых сплавов металлов. Посредством них можно осуществлять бурение в грунтах 6-й категории твердости. Это известняковые породы, сланцы, ракушечники и скальная почва. Буровые колонны есть в свободной продаже. Их применение допускается производителем спецтехники;

    — оптимальный расход топлива. Составляет не более 30 литров в час. При движении потребление ограничено 25-35 литрами на 100 км. в полном снаряжении;

    — длительный рабочий ресурс. Первые работы по обслуживанию бурильно-сваебойной машины производятся спустя 6 тысяч часов эксплуатации. Плановое обслуживание включает в себя замену расходных материалов, стоимость которых находится на низком уровне. Необходимость в более серьезном ремонте возникает не ранее чем через 12-20 тысяч часов эксплуатации;

    — наличие комфортной кабины оператора. В распоряжении оператора эргономичное кресло и элементы управления на удобном расстоянии. Кроме этого кабина имеет функцию подогрева. В результате работы могут проводиться даже при высоких отрицательных температурах;

    — лучшее соотношение цены и качества. Отечественные бурильно-сваебойные машины успели зарекомендовать себя с лучшей стороны. Их используют не только на отечественных просторах, но и за рубежом. Вдобавок ко всему нужно сказать о доступности запчастей и наличии лицензированных сервисных центров, где происходит обслуживание данной техники.

    Где купить сваебой?

    ООО «ТехМодерн» является официальным дилером, поставляя установки для бурения от сертифицированных производителей. В качестве базовой платформы используются шасси Камаз, Урал и Зил. Если вы ищете бурильно-сваебойная машины или другое оборудование для бурения, на tehmodern.ru вы обязательно найдете то, что ищете.

    Наши специалисты имеют многолетний опыт работы в фондовом бизнесе. Мы знаем, что нужно нашим клиентам в отношении потребностей в их укладке и бурении. Мы поставляем самое высокое качество оборудования для ваших проектов, таких как гидравлические буры, а также бурильно-сваебойные установки  для подрядчиков по сборке вибропогружных машин.

    Если возникла потребность сваебойную машину купить, то обратиться к одному из наших менеджеров. Реализуем спецтехники по доступным расценкам. Даем заводскую гарантию на нее.

    Сваебойное оборудование и ударные молоты от Delmag, Dawson & More

    Сваебойное оборудование и ударные молоты от Delmag, Dawson & More | Молот и сталь

    Главная > Сваебойное оборудование

    Hammer & Steel, Inc. продает, арендует и обслуживает оборудование для забивки свай многих лучших мировых брендов, включая дизельные молоты, вибрационные молоты и ударные молоты. Независимо от применения, наша опытная команда может помочь выбрать правильное оборудование для забивки свай для вашей конкретной работы. Сваебойное оборудование используется для забивки различных типов свай, включая стальные шпунтовые сваи и двутавровые сваи.

    Сваебойные установки

    Мы с гордостью представляем многоцелевые сваебойные установки ABI Mobilram line. Это один из лучших европейских инженерных брендов в нашем парке, который можно арендовать на день, неделю или месяц.

    Дизельные молоты

    Hammer & Steel продает, обслуживает и обслуживает большой парк дизельных молотов Delmag для использования по всей Северной Америке. Эти прочные и надежные устройства могут использоваться для забивки всех типов свай и заслужили репутацию надежных, поскольку они не содержат поршневых штоков, коленчатых валов, кулачков или подшипников.

    Гидравлические ударные молоты

    Hammer & Steel предлагает полную линейку гидравлических ударных молотов от одного из самых уважаемых в мире брендов: Dawson. Эти ударные молоты чрезвычайно эффективны и обеспечивают высокую производительность при забивке всех типов свай.

    Вибромолоты

    Являясь лидером в области вибропогружателей, компания Hammer & Steel продает, обслуживает и сдает в аренду широкий ассортимент вибрационного оборудования, включая крановые и экскаваторные приводы, а также виброустановку для нашей популярной буровой установки Mobilram. .

    Толкатели шпунтовых свай

    Для работ, требующих минимального воздействия на грунт и шума, компания Hammer & Steel предлагает ABI Mobilram с приспособлением для толкания свай Z.

    Навесное оборудование для экскаваторов

    Hammer & Steel предлагает навесное оборудование для экскаваторов, когда требуется дополнительный радиус действия.

    Принадлежности для забивки свай

    От устройств для нарезки шпунтовых свай и систем укупорки до подъемных башмаков и скоб, компания Hammer & Steel предлагает полную линейку принадлежностей для забивки свай Dawson, которые позволяют выполнять работу более продуктивно, в соответствии с более высокими стандартами и со значительно улучшенными уровнями безопасность.

    Выводы

    Hammer & Steel предлагает полный набор выводов, включая конструкции ST-75 и U-Type размером 8 x 21, 8 x 27 и 8 x 32. Различные конфигурации направляющих включают качающиеся, фиксированные удлиненные, фиксированные подвешенные и вертикальные направляющие.

    6 местоположений в Северной Америке

    Наш персонал по обслуживанию и поддержке, расположенный в семи региональных офисах по всей Северной Америке, подробно проанализирует ваши требования, чтобы убедиться, что у нас есть подходящее оборудование для вашей работы. Мы продаем, сдаем в аренду и обслуживаем высококачественное оборудование со всего мира, включая копры, буровые установки, ударные молоты, свайные изделия и многое другое.

    Посмотреть наши местоположения

    Калифорнийский регион

    Регион Миннесота

    Регион Миссури

    Техас, регион

    Флорида Регион

    Регион Нью-Джерси

    Cookies используются для улучшения вашего просмотра. Продолжая посещать этот веб-сайт, вы соглашаетесь на использование нами файлов cookie. Узнать больше

    5 типов оборудования для забивки свай

    Забивка свай является важной частью процесса строительства дока, который включает забивание свай из различных материалов, таких как бетон, древесина или стальные сваи, в грунт. Это важно, потому что сваи обеспечивают жизненно важную опору дока.

    Следовательно, существуют различные типы оборудования для забивания свай. Вот перечень нескольких типов оборудования, с их индивидуальными особенностями:

    Различные виды сваебойного оборудования



    Сваебойные установки

    Сваебойные установки необходимы для бурения грунтов и свай глина. Он представляет собой жесткую коробку, размещенную на основании крана. Он поставляется с дополнительными функциями, которые помогают копать землю.

    Сваебойные установки могут использоваться для различных целей и могут быть оснащены различными комплектами. Эти комплекты используются для нескольких фундаментов и геотехнических методов строительства.

    Стандартные функции, которые вы можете найти в этих типах оборудования для забивки свай, включают:
    • 360-градусную камеру заднего вида для повышения эффективности работы оператора
    • Интеграция механической, электрической и гидравлической систем
    • Опция аварийной остановки требуется
    • A Микропереключатель стрелы, обеспечивающий лучший контроль предела устойчивости
    • Блокирующие стержни для увеличения тягового усилия при использовании в сложных условиях
    • Параллелограмм, необходимый для точного позиционирования сваи

    Роторная буровая установка

    A Роторная буровая установка используется для прорезания или дробления подповерхностных слоев. Таким образом, это возможно благодаря нисходящему давлению и комбинированному воздействию острого вращающегося сверла.

    Кроме того, сила удара надземного или погружного ударного молота, действующая на буровое долото, помогает буровой установке бурить более глубокие и широкие скважины.

    Следует отметить следующие характеристики роторной буровой установки:

    • Система коротких направляющих для использования на неглубоких строительных площадках
    • Наличие модульных направляющих и противовесов
    • Наличие прочных стальных трубок Келли легкой конструкции
    • Индивидуальные, большие, разнесенные насосы и клапаны, которые просты в обслуживании
    • Специальное буровое приспособление для использования с антисейсмическими сваями
    • Современная система кондиционирования воздуха, повышающая комфорт оператора за счет улучшенного воздушного потока
    • Система управления с несколькими программами и вариантами управления
    • Обеспечение оператора оптимальным обзором и защитой от шума

    Гидравлический ударный молот

    Гидравлический ударный молот применяется для многих операций по забивке свай. Кроме того, они удобны для забивания листов, стальных труб и различных типов свай.

    Благодаря регулируемому весу домкрата, скорости удара и хода вы можете добиться исключительной эффективности забивания свай в любых условиях.

    Кроме того, эти молоты могут свободно подвешиваться или монтироваться на различных сваебойных поводках. Таким образом, такая компоновка позволяет удобно устанавливать поводки на сваебойные установки, сваебойные краны и подвесные краны.

    Молот имеет следующие особенности:

    • Возможность регулировки хода и частоты ударов молота
    • Простое подключение к различным типам гидравлических систем
    • Заглушки для всех размеров и типов свай
    • Модульная конструкция башмака

    Вибромолот

    Вибромолоты используют вертикальные вибрации для забивания в землю таких элементов, как шпунтовые сваи и трубы. В то время как его вес помогает вбивать компоненты в землю, молот также разрыхляет почву, приводя в движение соседние частицы почвы.

    Вибромолоты используются для забивания и извлечения элементов, для вертикального дренажа и для повышения плотности почвы. Кроме того, молоток имеет множество функций:

    • Шестерни, вращающиеся на 360 градусов
    • Тормоз молота, сводящий к минимуму тряску стрелы
    • Гидравлика с открытым контуром для повышения эффективности забивки свай может легко управляться и регулироваться

    Сваебойные лебедки

    Сваебойные лебедки — это высокоскоростные и свободно вращающиеся машины с ручным управлением, которые используются для вертикального подъема объектов при строительстве доков. Кроме того, эти лебедки имеют уникальные особенности, такие как вращающиеся валы, шламовые насосы, штативы, долота и несколько размеров и типов корпусов.

    Другие особенности, заслуживающие упоминания:

    • Оптимальная эффективность работы
    • Конусная муфта с валом из углеродистой стали, известная простотой использования , и тройные барабаны

    Заключение – Типы сваебойного оборудования для вашего проекта

    Комбинация этих типов оборудования подходит для большинства задач по забивке свай.
