Резка металла ручными ножницами Категория: Резание металла Резка металла ручными ножницами Ручные нотницы применяют для разрезания стальных листов толщиной 0,5 — 1,0 мм и из цветных металлов до 1,5 мм. Ручные ножницы изготовляют с прямыми и кривыми режущими лезвиями, По расположению режущей кромки лезвия ручные ножницы делятся на правые и левые. Рис. 1. Элементы ножниц Правыми называются ножницы, у которых скос на режущей части каждой половинки находится с правой стороны. Правыми ножницами режут по левой кромке изделия в направлении часовой стрелки. Левыми называются ножницы, у которых на режущей части каждой половинки скос расположен с левой стороны. Такими ножницами режут по правой кромке изделия против часовой стрелки. При резке листа правыми ножницами все время видна риска на разрезаемом металле. При работе левыми ножницами, чтобы видеть риску, приходится левой рукой отгибать отрезаемый металл, перекладывая его через правую руку, что очень неудобно. Поэтому листовой металл по прямой линии и по кривой (окружности, закругления) без резких поворотов режут правыми ножницами. Ножницы держат в правой руке, охватывая рукоятки четырьмя пальцами и прижимая их к ладони; мизинец помещают между рукоятками ножниц. Сжатые указательный, безымянный и средний пальцы разжимают, выпрямляют мизинец и его усилием отводят нижнюю рукоятку ножниц на необходимый угол. Удерживая лист левой рукой (рис. 2, б), подают его между режущими кромками, направляя верхнее лезвие точно посередине разметочной линии, которая при резании должна быть видна. Затем, сжимая рукоятку всеми пальцами правой руки, кроме мизинца, осуществляют резание. На рис. 2, в, г показаны приемы работы ножницами. Для прямолинейной резки металла небольшой толщины применяют ручные ножницы, одну рукоятку которых зажимают в тисках. Стуловые нотницы отличаются от ручных большими размерами и применяются при разрезании листового металла толщиной до 3 мм. Нижняя ручка жестко зажимается в слесарных тисках или крепится (вбивается) на столе или на другом жестком основании. Для резки листовой стали толщиной до 3 мм применяют стуловые ножницы, имеющие стационарное закрепление (рис. 3, в). Стуловые ножницы малопроизводительны, при работе требуют значительных усилий, поэтому для разрезания большой партии листового металла их не применяют. Ручные малогабаритные силовые нотницы. Новатором А. Н. Васильевым созданы малогабаритные силовые ножницы для резания листовой стали толщиной до 2,5 мм, прутков, болтов (шпилек) диаметром до 8 мм. Габариты этих ножниц не превышают габаритов стандартных ручных ножниц (рис. 4). Для резки рукоятку закрепляют в тисках, а рукоятку (рабочую) приводят в действие. Рабочая рукоятка представляет собой систему двух последовательно соединенных рычагов. Первый рычаг, на одном плече которого закреплен нож, соединен с помощью винта с рукояткой. Рис. 2. Работа ножницами: Рис. 3. Ножницы: Рис. 4. Малогабаритные силовые ножницы Рис. 5. Рычажные ножницы Рис. 6. Маховые ножницы Второе плечо рычага, являющееся у обычных ножниц рукояткой, выполнено укороченным и заканчивается шарниром, или собственно рукояткой ножниц. Концевым шарниром рукоятка с помощью двухшарнирного звена соединена с рукояткой. Эта система рычагов увеличивает усилие резания примерно в два раза по сравнению с обычными ножницами таких же габаритов. Ножи ножниц сменные и прикреплены к рычагам на потайных заклепках. Эти ножницы имеют также приспособление для резки прутков диаметром до 8 мм. Приспособление имеет диски с отверстиями, закрепленные на рычагах ножниц, и представляет собой обычные ножницы, но с ножами специальной формы (закаленные втулки). Малогабаритные силовые ножницы обеспечивают хорошее качество реза. Рычажные ножницы (рис. 5) применяют для разрезания листовой стали толщиной до 4 мм, алюминия и латуни — до 6 мм. Верхний шарнирно закрепленный нож приводится в действие от рычага. Нижний нож — неподвижный. Ножи изготовляют из стали У8 и закаливают до твердости HR.C 52 — 60. Углы заострения режущих граней 75 — 85°. Перед работой проверяют, смазаны ли трущиеся части, плавно ли ходит рычаг, отсутствует ли зазор между режущими кромками. При резке металла правой рукой обхватывают рукоятку рычага и плавно перемещают его в верхнее положение, при этом верхний нож 3 отходит вверх. Затем укладывают лист так, чтобы левая рука удерживала его в горизонтальном положении, а линия среза находилась в поле зрения и совпала с лезвием верхнего ножа. Маховые ножницы широко используются для разрезки листового металла толщиной 1,5 —2,5 мм с пределом прочности 450 — 500 МПа (45 — 50 кгс/мм2) (сталь, дюралюминий и т. д.). Этими ножницами режут металл значительной длины. Рычажные ножницы имеют чугунные станину и стол, В стол встроен нижний неподвижный нож, а верхний подвижный нож с криволинейной режущей кромкой закреплен в ножедержателе. Верхний подвижный нож имеет противовес, уравновешивающий ножедержатель с ножом. Размер отрезаемых заготовок намечается предварительной разметкой или ограничивается регулируемым упором, для чего упор сначала устанавливают на требуемое расстояние от режущей кромки нижнего неподвижного ножа. Ножедержатель при опускании вниз упирается в пружинный упор. Перестановка упора осуществляется с помощью рукоятки. Ножницы с наклонными ножами (гильотинные) позволяют разрезать листовой металл толщиной до 32 мм, листов размерами 1000 — 3200 мм, реже полосовой прокат, а также листовые неметаллические материалы. Реклама:Читать далее:Резка металла ножовкой
Статьи по теме:
Главная → Справочник → Статьи → Блог → Форум
|
|
|
Эти ножи сменные и вставляются в гнездо дисков. Для обрезки болтов (пилек). во втулках одного из дисков имеется наоезка (несколько ниток), которая предохраняет резьбу болтов при об -резке от смятия.
Движением руки опускают рычаг с ножом вниз до тех пор, пока часть металла не будет прорезана, после этого рычаг перемещают в верхнее положение. Далее слегка поднимают лист 4 левой рукой, продвигают его по риске вдоль режущей кромки верхнего ножа и повторяют прием резания до полного разрезания. Ножницы обеспечивают получение реза без вмятин, прорезов по краю и достаточную точность.
Лист во время разрезания плотно прижимают боковой кромкой к упору, а другой кромкой — к пружинному упору. После этого поворотом рукоятки от себя лист плотно прижимают сверху прижимной планкой и, опуская верхний нос с ноже-держателем 6, разрезают заготовку.Ручные инструменты для резки металла
ДИКАЯ ПРАВДА
Главная >> Домоводство >> Ремонт
Иногда в домашних условиях нужно получить металлическое изделие (профиль, лист и др.
) требуемого размера и формы. Поэтому любой хозяин должен иметь в своем арсенале ручной инструмент для проведения такого рода работ.
Это могут быть ручные ножницы или ручные ножовки.

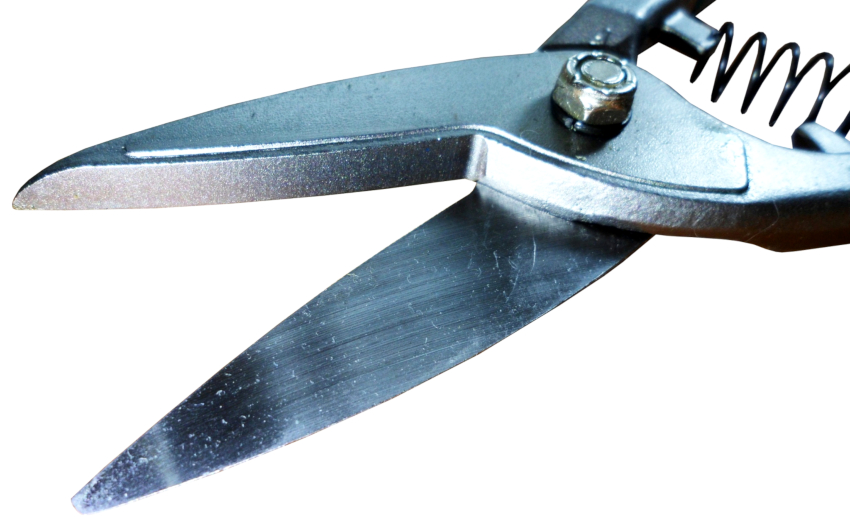

С помощью ручных ножниц, предназначенных для работ по металлу, можно разрезать большую часть листовых металлов, толщина которых составляет до 1 мм. Существует несколько видов таких ножниц по металлу:
- Ножницы прямого реза – используются для вырезания окружности большого диаметра или для разрезания металла непосредственно по прямой линии;
- ножницы с криволинейными лезвиями – применяются для вырезания небольшой детали по контуру или отверстия в листе металла, изготовления криволинейной детали;
- пальцевые ножницы – отличаются наличием узких тонких лезвий и используются, как правило, для таких же целей, что и ножницы с криволинейными лезвиями.
В зависимости от того, как расположено верхнее лезвие по отношению к нижнему, ножницы могут быть как правого, так и, соответственно, левого реза; - кровельные, или стуловые ножницы – используются для работы с металлом, толщина которого составляет 2-3 миллиметра. Отличительная черта данного вида ножниц — конструкция их рукояток – нижняя на конце имеет изгиб. Такой конец позволяет прикрепить стуловые ножницы к верстаку, чтобы увеличить силу резания, нажимая всей рукой на рукоятку;
- силовые ножницы, или, как их еще называют, ножницы Н.А. Васильева – имеют одну рукоятку, которая состоит из двух соединенных между собой с помощью шарнира рычагов. Благодаря специальной конструкции ножницами можно резать листовой металл, толщина которого составляет до 2,5 мм. Силовые ножницы отличаются также наличием сменных ножей и дисков, предназначенных для резки металлических прутов с 8 мм диаметром;
- рычажные ножницы – состоят из подвижного и неподвижного ножей и применяются для резки листового металла мягкого типа (латуни, к примеру) толщиной 6 мм, а также стальных листов толщиной до 4 мм.
В зависимости от того, как расположено верхнее лезвие по отношению к нижнему, ножницы могут быть как правого, так и, соответственно, левого реза;
Для резания труб, прутка, профильного проката и более толстого листового металла используют ручные ножовки.
Ножовка – это ножовочное полотно, закрепленное в наклонной или горизонтальной раме. Ножовку, как правило, можно раздвигать до 30 см, то есть на длину ножовочного полотна, которое, к тому же, является сменным.
В нижней части полотна под углом 60 градусов предусмотрены заостренные зубья. Количество зубьев может быть разным, в зависимости от вида металла, для работ с которым предназначена ручная ножовка. Для работы с инструментальной сталью, к примеру, понадобится полотно, имеющее 22 зуба. Длина зубьев выбирается в зависимости от твердости металла.
Осуществляя замену ножовочного полотна, устанавливать его необходимо острием зубьев вперед, то есть по направлению от ручки, регулируя при этом его натяжение, которое можно проверить, если взять полотно двумя пальцами и повернуть его на 1/8 окружности.
Работа с любым из режущих инструментов требует строгого соблюдения правил эксплуатации и техники безопасности.
