Монтаж подстропильных и стропильных ферм

Главная \ Изготовление, монтаж металлоконструкций \ Монтаж подстропильных и стропильных ферм

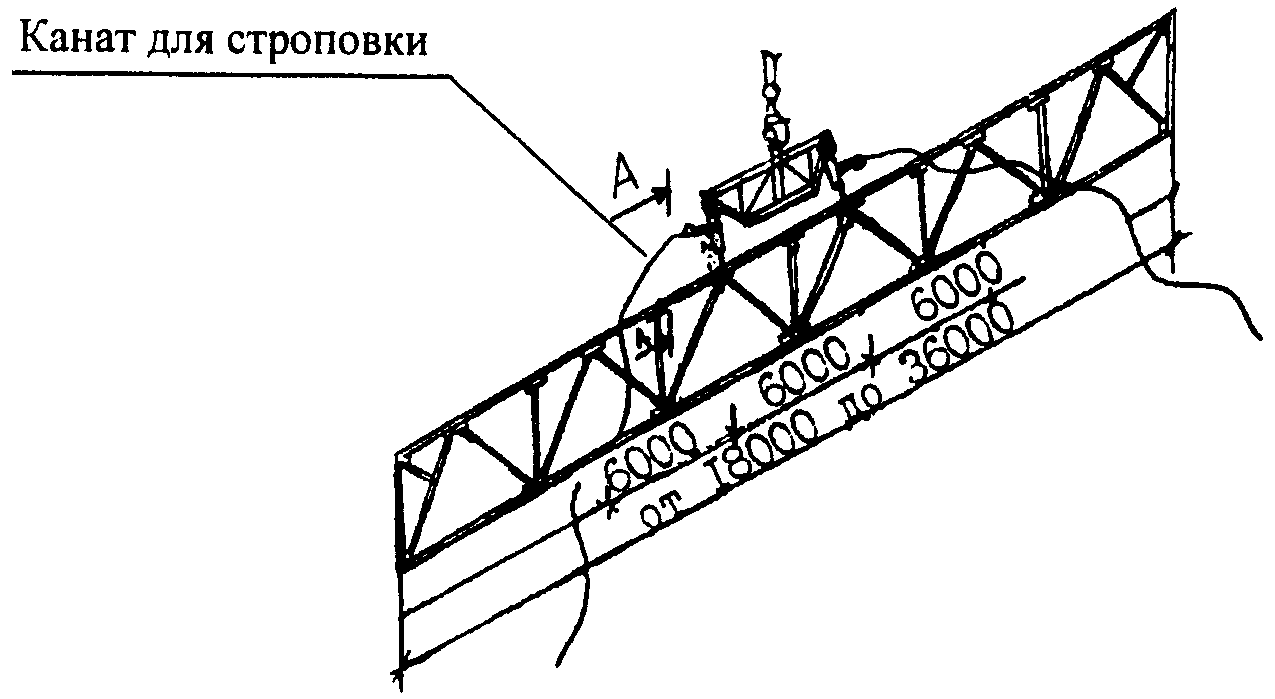

Для подъема подстропильных и стропильных ферм, обычно применяют стреловые краны. Одиночные стропильные фермы пролетом 24, 30 и 36 м перед подъемом укрупняют. Стропуют фермы, как правило, в узлах верхнего пояса, с помощью полуавтоматических или универсальных стропов с применением наклонных стропов (рис.5,а) или траверсы (рис.5, б).

а — наклонными стропами, б — траверсой; 1 — строп, 2 — ферма, 3 — траверса, 4 — канат для расстроповки

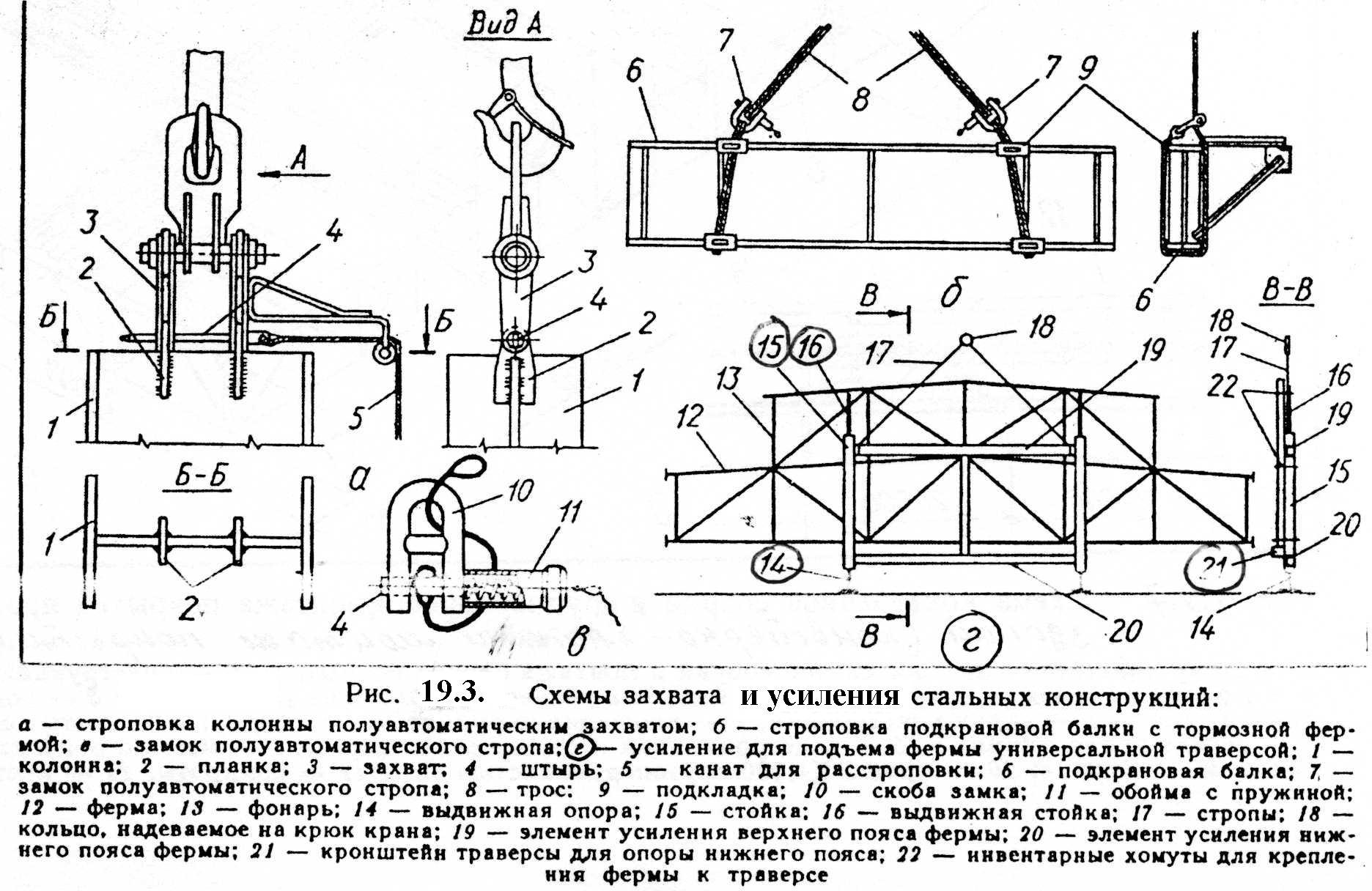

При необходимости фермы до их подъема усиливают (рис.6). Способ усиления указывается в проекте производства работ. При подъеме ферм пространственными укрупненными блоками (рис.7) заранее устанавливают все предусмотренные проектом связи по нижним поясам, а так же распорки и стойки.

1 — скрутка, 2 — бревно, 3 — траверса, 4 — стойка, 5 — верхний пояс, 6 — строп, 7 — замковое устройство

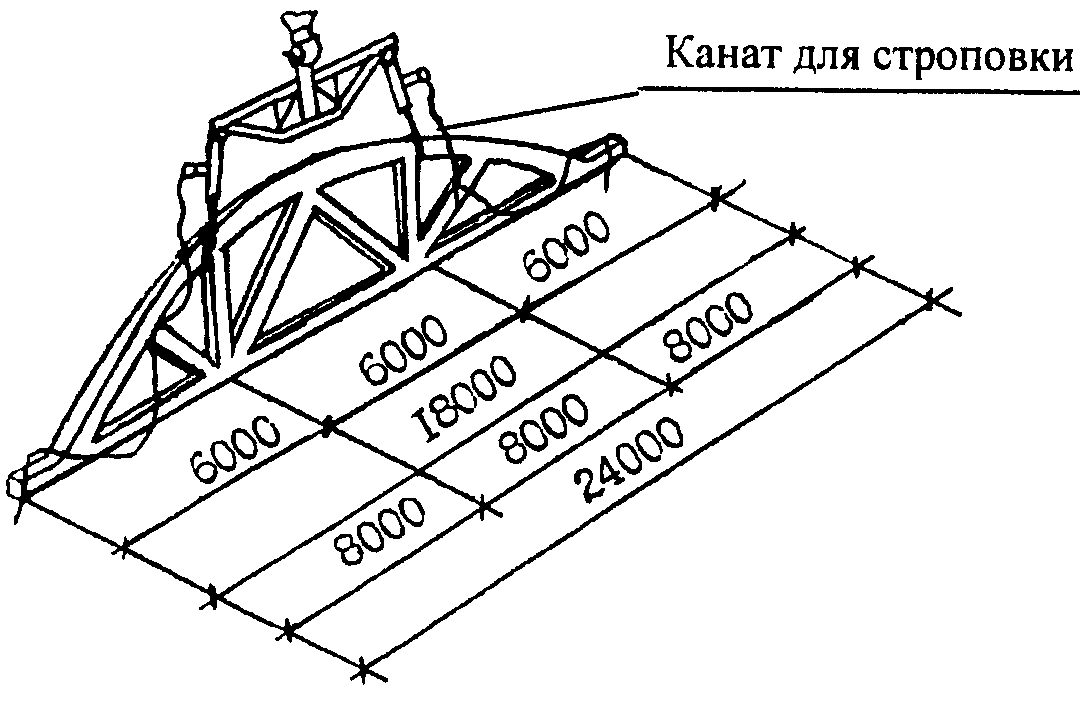

Рис. 7. Схема строповки железобетонных фермы (а) и блока покрытия (б)

1 — траверса, 2 — ферма, 3 — канат для разворота, 4 — блок покрытия, 5 — стропы

Перед подъемом фермы очищают каркас металлоконструкций от ржавчины и грязи отверстия опорных площадок и прикрепляют планки для опирания плит покрытия. На верхнем поясе фермы монтажники устанавливают временную распорку и навесные люльки. По концам фермы прикрепляют две оттяжки из пенькового каната, чтобы удерживать ферму от раскачивания при подъеме. Между боковыми стойками фермы натягивают стальной страховочный канат, К которому монтажники крепят карабины предохранительных поясов. Такая страховка позволяет монтажнику безопасно перемещаться по нижнему поясу фермы.

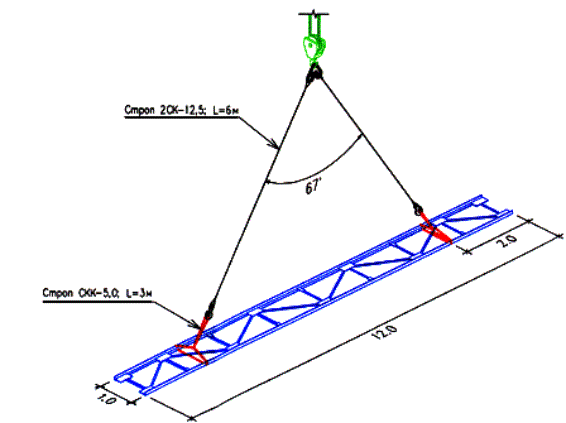

Фермы допускается строповать в двух или четырех узлах верхнего пояса. До подъема фермы монтажники проверяют надежность грузозахватных приспособлений, правильность строповки и равномерность натяжения стропов. При подъеме и установке фермы участвует звено из пяти человек. Два монтажника с помощью пеньковых оттяжек удерживают ферму от раскачивания.

На место установки ферму направляют монтажники, находящиеся в люльках у ее опорных узлов. Два монтажника в это время, поднявшись на ранее установленную ферму с помощью каната поднимают распорку и закрепляют ее. Работу на высоте монтажники выполняют, прикрепившись карабином Монтажного пояса к страховочному канату.

Для временного крепления фермы устанавливают парные расчалки с углами наклона к горизонту и к плоскости расчаливания не более 45°. Расчалки прикрепляют к якорям или ранее смонтированным конструкциям. В том случае, когда раскрепление фермы с помощью расчалок оказывается недостаточным, устойчивость ее обеспечивается усилением верхнего пояса либо другим способом, который указывают в ППР. Окончательно приваривают фермы к Колоннам и проверяют ее вертикальность монтажники, находясь в монтажных Люльках.

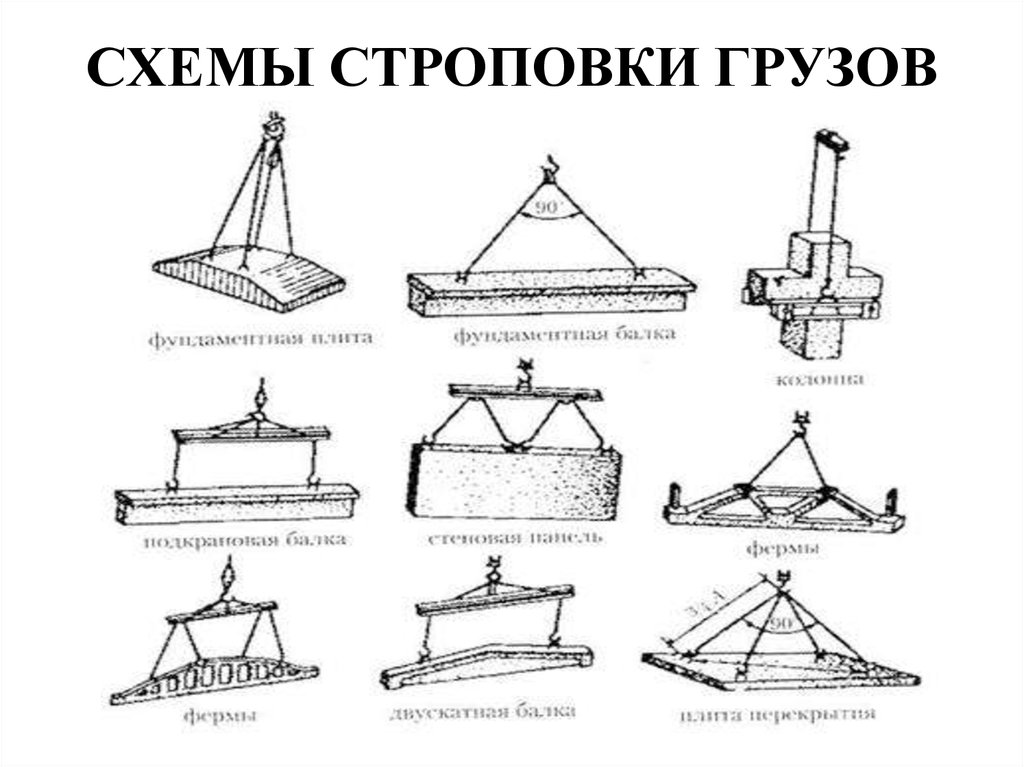

Строповка конструкций

Ни одно строительство современных коттеджей не обходится без строповки. Для строповки строительных конструкций, деталей, пакетов с материалами, блоков технологического оборудования и других грузов используют грузозахватные
устройства в виде гибких стропов, траверс и захватов. Их конструкция должна обеспечивать простую строповку и расстроповку и безопасность монтажных
работ, а также исключать возможность появления при кантовании и подъеме в монтируемых элементах напряжений, не предусмотренных расчетом данного
элемента.

Грузозахватные устройства испытывают путем их пробного нагружения в соответствии с требованиями Госгортехнадзора. В процессе эксплуатации их необходимо
периодически осматривать. Предельную грузоподъемность грузозахватных устройств указывают на специальном клейме.

Гибкие стропы представляют собой стальные канаты. Их применяют для подъема легких колонн, балок, плит стеновых панелей, плит перекрытий, контейнеров,
бадей, бункеров с бетоном и т. д. Стропы могут быть универсальными и облегченными, по технологическому назначению — одно-, двух-, четырех- и шестиветвевыми
(рис. 10.1).

Рис. 10.1. Универсальные стропы:

1 — заплетка; 2 — сжимы; 3 — коуш; 4 — петля; 5 — крюк; 6 — строп; 7 — прокладка; 8 — тяговый тросик; 9- полуавтоматический захват

Универсальные стропы — это замкнутые петли длиной от 8 до 15 м, изготовленные из каната диаметром 19,5…30 мм. Их применяют для непосредственного захвата
конструкции путем ее обвязки.

Облегченные стропы изготовляют из каната диаметром 12… 20 мм с закрепленными по концам петлями на коушах, крюками или карабинами. Карабины препятствуют
соскальзыванию петли стропа с крюка крана.

Для подъема за две петли применяют двухветвевые стропы, для подъема крупноразмерных плит — четырех- и шестиветвевые.

Когда поднимаемые элементы не могут воспринять горизонтальные сжимающие монтажные усилия, возникает необходимость в уменьшении угла наклона ветвей
стропа за счет увеличения длины подвески конструкций. Это не всегда возможно из-за ограниченной высоты подъема крюка монтажного крана. В этих случаях

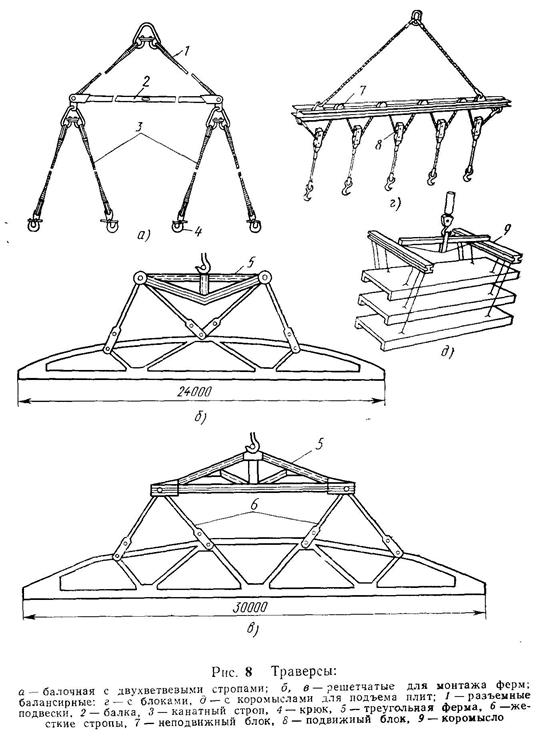

применяют траверсы (рис. 10.2).

Рис. 10.2. Балочная траверса:

1- подвеска; 2 — блок; 3 — гибкие тяги; 4 — скоба для подвески к грузовому крюку крана; 5 — балка

Для монтажа легких колонн применяют фрикционные захваты. После установки колонны захват под действием собственной массы опускается вниз и размыкается.

При монтаже крупноразмерных тонкостенных железобетонных изделий следует применять грузозахватные приспособления, исключающие появление в монтируемых
конструкциях даже незначительных монтажных напряжений. Этим требованиям отвечают подъемные приспособления с вакуумными захватами, работающие по
принципу присоса.

Вакуумные захваты состоят из вакуум-камер, шланга и вакуум-насоса. Захват подвешивают к грузовому крюку крана, а вакуум-насос и пульт управления
устанавливают в кабине крановщика. При приближенных расчетах следует учитывать, что при разрежении, создаваемом вакуум-насосом, на каждый 1 кг массы поднимаемого
груза требуется примерно 1,2 см2 площади присоса. При этом усилие сдвига не должно превышать 75 % усилия отрыва.

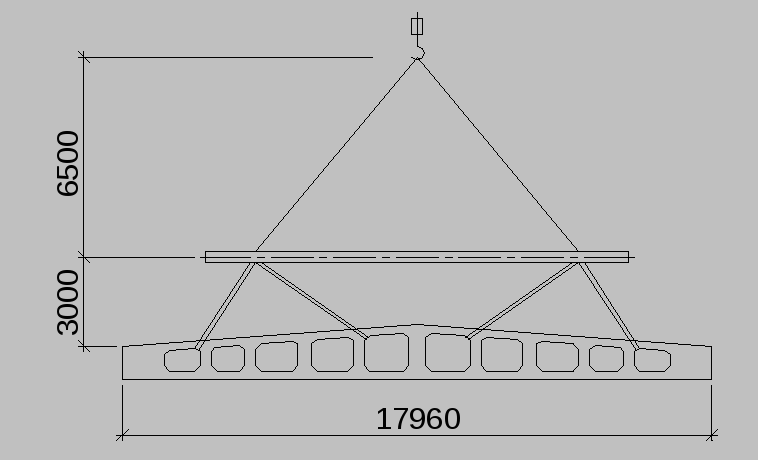

Балки покрытий и фермы пролетом 12 м поднимают с помощью траверс, длина которых зависит от длины поднимаемой конструкции.

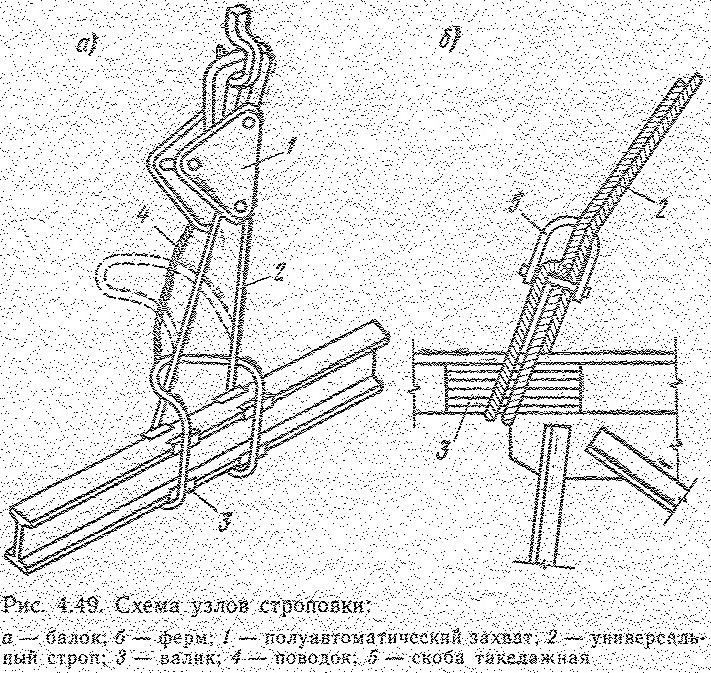

Строповку ферм в зависимости от пролета производят за две, три или четыре точки. Ферму захватывают в узлах верхнего пояса «в обхват» с
помощью универсального троса или штифта, пропущенного в отверстие в верхнем поясе фермы. Расстроповку производят с подмостей опор фермы с помощью
троса, оттягивающего запорный штифт.

Строповку плит перекрытий обычно производят за петли с помощью четырехветвевого стропа. Крупноразмерные плиты размером З Х 12 поднимают пространственной
траверсой с четырьмя точками подвеса. Подъем тяжелых тонкостенных плит перекрытий производят шестиветвевым стропом.

Выверка и закрепление конструкций — это завершающие и наиболее ответственные стадии монтажного цикла. Ее производят с помощью фиксирующих и крепежно-выверочных
устройств.

Фиксирующие устройства фиксируют элементы на ранее установленных конструкциях. К ним относятся упоры, упоры-шаблоны, вилочные фиксаторы для установки
панелей, стен, штыревые фиксаторы для сопряжения элементов и т. д.

Крепежно-выверочные устройства предназначены для фиксации и удержания монтируемого элемента в проектном положении и для его выверки. Это различного
рода кондукторы для крепления и выверки колонн и опорных частей ферм, подкосы, распорки, калиброванные тяги с выверочными устройствами и др.
(рис. 10.3).

Рис. 10.3. Временное закрепление элементов и конструкций:

а — клиньями; б — расчалками; в — подкосами; г — раздвижной скобой; д, е — распорками; ж, з — варианты крепления консольных плит специальными
приспособлениями; и — хомутами; к…м — одиночными кондукторами

Точность сборки конструкций в процессе монтажа контролируется соответствующими геодезическими измерениями при установке конструкций и в ходе выверки
закрепления в проектном положении.

Блог Prolyte Campus: «Корзина вверх» — на ферменной конструкции

В предыдущем блоге «Корзина вниз» на несущей балке обсуждались различные возможности установки корзиночного типа сцепки на балке. Что, с точки зрения развлекательного оборудования, означает, что эта корзина обращена вниз от этого структурного компонента. Если нам нужно поднять ферменную конструкцию с помощью корзиночной сцепки, метод строповки будет направлен вверх, в сторону от направления силы тяжести.

А как насчет «Basket Down» с одной скобой?

Перед обсуждением «Корзины вверх» еще одно дополнительное замечание к предыдущему блогу. На этой конкретной диаграмме не показана корзина, в которой используется только одна скоба, как показано на рисунке 1.

Рис. 1: Вариант балочной корзины с одной скобой.

A) Повышенная опасность падения частей;

B) Пустая трата драгоценного времени загрузки.

При использовании только одной скобы инвестиции в оборудование немного дешевле. Однако фактическое использование такой установки во время каждого применения приведет к тому, что в определенный момент времени все четыре части будут отсоединены друг от друга: — строп, — подъемная цепь, — корпус скобы и — штифт скобы. Это приводит к повышенной опасности падения нескольких предметов, где закон Мерфи все еще присутствует. Незакрепленный объект может «приходить» с высоты от 10 до 25 м, а техники, работающие на полу под ним, имеют только каску в качестве защиты, в то время как «бронежилет» не будет роскошью.

Кроме того, этот метод корзины с «одной скобой» требует гораздо больше времени, чем необходимо, для применения и закрытия корзины.

Более высокий риск и пустая трата времени, а не предпочтительные обстоятельства в нашем бизнесе

УЗНАЙТЕ, КАК ПРОВОДИТЬ ОСМОТР КАБЕЛОВ

Корзины вверх: применяется к ферме. Что насчет оков?

Однако, когда мы работаем на уровне пола, вся игра с корзиной меняется. При строповке ферм работаем на уровне пола. Открытые конструкции, такие как ферменные конструкции, допускают гораздо больше маршрутов стропов, чем сплошные поперечные сечения балок, но пока давайте придерживаться этого метода корзины. Любой случайно упавший штифт скобы «проедет» около 1 м, в худшем случае задев наши ноги. За исключением шлепанцев, почти любой тип обуви обеспечит достаточную защиту. Использование вообще без кандалов близко к безумию, но использование одного единственного кандала здесь — лучший вариант. Фактически, это облегчает центрирование стропы точно над центром тяжести (ЦТ) этой конкретной фермы. Только когда точка захвата находится над этим ЦТ, таблицы нагрузки на ферму будут действительными, при условии, что нагрузка также сбалансирована.

ВЫ ХОТИТЕ УЗНАТЬ БОЛЬШЕ СПОСОБОВ СТРОПОВКИ?

«Хорошие корзины против плохих корзин»

Чтобы определить, является ли комбинация фермы и корзины правильной и безопасной, необходимо принять во внимание около дюжины вещей. Следующий список показывает наиболее важные из них:

1. Опорные точки (точки строповки) должны быть правильными В или Против Узловых точек. Следует избегать того, чтобы опоры находились в центрах хорд между узлами.

2. Скоба должна закрывать корзину, устанавливая соединение обоих концов стропа с подъемной машиной.

3. Прилежащий угол α между частями стропа не должен превышать 90°. Это означает, что β, внешний угол с вертикалью не превышает 45°. Это предотвращает чрезмерные усилия в стропе и поперечном сечении фермы. Встроенные углы в 120° приводят к тому, что каждая часть стропа нагружается с той же силой, что и сама нагрузка.

4. Маршруты стропов должны избегать увеличения сил, вызванных внутренними углами внутри поперечного сечения фермы.

Рис. 2. Избегайте вариантов корзин с внутренним пересечением путей стропов.

5. Нагрузка на ферму должна быть сбалансированной, то есть каждая сторона поперечного сечения несет половину общей нагрузки.

6. Дополнительные витки на поясах в основном помогают стабилизировать ферму, но не способствуют увеличению несущей способности фермы.

7. Не допускайте, чтобы строп упирался в диагонали, создавая на них боковую нагрузку.

ЗАПРОСИТЬ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ

ПРОЧИТАТЬ ДРУГИЕ ТЕХНИЧЕСКИЕ БОЛГ

Цирковой такелаж на ферме

В этой статье рассказывается, как подвешивать цирковое оборудование на коробчатой ​​ферме.

Обновление: у нас есть видео, которое мы создали на тему

Для циркового такелажа мы используем оборудование из разных источников — чаще всего подъемное оборудование, канатный доступ, строительные леса и парусное снаряжение. Все они регулируются разными правилами и инструкциями по производству, и мы должны учитывать это в зависимости от того, как мы используем это оборудование для цирковых приложений.

Что касается ферм, фермы любой известной марки поставляются с руководством по эксплуатации или инструкциями пользователя, доступными в Интернете.

Инструкции производителя фактически являются юридическим требованием, когда оно используется на работе. Правила предусматривают, что мы следуем информации и указаниям, предоставленным производителем рабочего оборудования.

О чем вы узнаете из этой статьи

1. Коробчатая ферма
2. Стропы/соединители
3. Как они взаимодействуют

Анатомия фермы

С помощью коробчатой ​​фермы можно построить бесконечное количество конструкций различной формы. Чаще всего в цирке используются горизонтальные секции для установки и вертикальные секции для создания необходимой высоты, для крепления такелажа и систем подкачки для использования в качестве противовесных лестниц и для доступа.

Представьте себе секцию фермы, лежащую горизонтально. Далее идут названия корпусных частей:

• Основные пояса — более толстые горизонтальные трубы, идущие по всей длине фермы
• Ступени – толстые трубки, соединяющие тросы через равные промежутки, как перекладины лестницы
• Распорки или диагональные пояса – более тонкие диагональные трубки, которые пересекают тросы
• Узлы – часть, где две диагональные распорки соединяются шнур

Основы ферм

Все фермы не одинаковы, даже если они выглядят одинаково. Некоторые производители делают разные версии для разных приложений, которые могут выглядеть одинаково, но одна из них может выдерживать только половину веса другой.

Правильная ферма зависит от того, для чего вы ее используете, и нужно учитывать несколько факторов. Сколько точек подвеса вы хотите создать и где они будут размещены, а также силы, которые будут приложены к каждой точке. Оборудование, которое вы используете для их крепления, и то, как вы установили точки, также влияют на то, сможет ли ферма безопасно выдерживать нагрузку. Имейте в виду, что ферма предназначена в первую очередь для поддержки освещения или аналогичного производственного оборудования, а не для «акробатической нагрузки».

Большинство современных ферм позволяют монтировать либо верхние, либо нижние пояса горизонтальной фермы. Четыре горизонтальные несущие трубы в квадратной ферме или три в треугольной ферме.

Не прикрепляйте к какой-либо другой трубе, если у вас нет инженерных знаний, позволяющих определить, достаточно ли прочна эта труба.

Вам следует ознакомиться с некоторыми терминами, которые вы найдете в технических характеристиках производителя. Начнем с того, где вы будете размещать груз. Чем длиннее пролет фермы, тем меньшую нагрузку вы можете к ней приложить, как видно из приведенного ниже примера.

DEFL означает прогиб, который в инженерных терминах представляет собой степень изменения формы элемента конструкции при приложении нагрузки. В нашем случае это означает, на сколько миллиметров можно ожидать изгиба фермы под нагрузкой. Очевидно, что чем длиннее пролет, тем больше прогиб.

Таблица ниже приведена только в качестве примера – не используйте эти цифры для вашей фермы.

• UDL означает равномерно распределенную нагрузку, описывающую, как вес или нагрузка распределяются по ферме. Это будет то место, где вы подвешиваете что-то вроде панели динамиков или большого монитора, которые будут подвешены в нескольких точках по всей длине фермы.
• CPL означает центральную нагрузку. Это будет единственная точка крепления в центре фермы.
• TPL (нагрузка на третью точку), где мы делим ферму на 3 равные секции, чтобы разместить две точки крепления.

Из приведенной выше таблицы видно, что если у нас есть ферма длиной 6 м с 1 точкой крепления в центре, мы можем иметь максимальную статическую нагрузку 1166 кг, две точки крепления с TPL 874 кг и три точки крепления с QPL 583 кг.

Производители исходят из того, что вы будете равномерно нагружать стропы с обеих сторон фермы, чтобы поддерживать равномерную нагрузку на любую «лестницу» фермы. На легких фермах это особенно важно для предотвращения скручивания фермы.

Один производитель указывает снижение на 40%, если груз подвешивается на один пояс/лестницу.

Если вам нужно напомнить о силах, включая пределы рабочей нагрузки (WLL) и минимальную разрушающую нагрузку (MBL), см. нашу статью здесь и нашу прямую трансляцию здесь

Основы строп

Существуют различные типы строп, которые мы можем использовать для оснастки циркового оборудования, которые мы можем разделить на две категории: подъемные стропы и стропы для лазания.

Стропы, предназначенные для грузоподъемных операций, имеют свои пределы рабочей нагрузки, указанные на их этикетке, например. 1 тонна, две тонны и обычно коэффициент безопасности 7:1 и маркировка CE или UKCA вместе с иллюстрированным руководством по конфигурациям строп и тому, как это влияет на WLL.

Стропы, предназначенные для использования в качестве средств индивидуальной защиты или для доступа к веревке, также известные как альпинистские стропы, имеют минимальную разрывную нагрузку, например На них написано 22kN с отметкой CE или UKCA и обычно соответствующий номер стандарта EN.

Силы, которые мы генерируем в акробатической оснастке, редко превышают самую слабую конфигурацию, в которой может быть установлена ​​стропа. Ферма часто не так прочна, как стропа.

Основные сведения о соединителях

Соединители — отличный пример оборудования, используемого в различных отраслях промышленности и предназначенного для разных целей. Вот некоторые из наиболее часто используемых соединителей в цирковом снаряжении:

• Карабины — обычно используются для скалолазания или как часть средств индивидуальной защиты.
• Скобы для лука – обычно изготавливаются с учетом подъемных операций.

К каждому из них применяются разные правила использования. См. нашу статью на сайте здесь/скоро.

Карабины

Все эти распространенные типы со временем изнашиваются, поэтому необходимо регулярно проверять и заменять их.

• Карабин с винтовой муфтой – Карабины бывают разных форм и размеров. Мы остановимся на D-образных или овальных карабинах. Тип D распределяет нагрузку по стержню карабина и от защелки. Это не обязательно представляет интерес для вас как для циркового такелажа, потому что вы всегда будете проверять цифры на стороне, чтобы узнать MBL.
• Овальный тип часто лучше подходит для других предметов, потому что его симметричная форма позволяет другому компоненту свободно располагаться на изгибе. С любым винтовым затвором вы хотите завинтить их так, чтобы они были надежно закрыты, и обычно считается, что лучше, чтобы винтовой затвор был направлен вниз, в случае вибрации от использования постепенно ослабляйте его. Поэтому всегда проверяйте перед использованием.
• Карабин тройного действия – его нужно нажать и повернуть, а затем открыть, так что это более надежное закрытие, поскольку его нельзя открыть случайно.
• Карабин с шаровым замком – тип карабина тройного действия
• Защита от несанкционированного доступа, как и замок Petzl Am’D Pin Lock, для открывания которого требуется инструмент.

Карабины предназначены для использования с линией силы, проходящей вертикально вдоль длинных сторон D или смещенной D и с обеих сторон овального карабина. Карабины не рассчитаны на трехстороннюю нагрузку, например, при соединении строп в Y-образной конфигурации для поддержки вертикальной нагрузки.

Алюминий против стали

Они изготавливаются как из стали, так и из алюминия, и каждый из них используется по разным причинам. Экстремальные нагрузки деформируют стальной карабин до того, как он сломается, поэтому регулярные осмотры могут предотвратить катастрофу. Алюминий не деформируется; он просто сломается. Тем не менее, их часто используют рядом с исполнителем, потому что, если ударить их по голове, они наносят меньший ущерб.

Оценка риска имеет ключевое значение; какая цена безопасности? Возможно, будет безопаснее и экономичнее купить 10 стальных соединителей по 5 фунтов стерлингов каждый, чем два соединителя из сплава по 20 фунтов стерлингов каждый. Всегда имейте запасной, так что вам не придется идти на компромисс.

Проверка маркировки CE/CA на предмет качества

Законом, который регулирует производственных стандартов для грузоподъемного оборудования в Великобритании, является Положение о безопасности машинного оборудования 2008 года. с Директивой по машинному оборудованию обозначается знаком CE. Точно так же оборудование, размещаемое на рынке в качестве средств индивидуальной защиты для защиты людей от падений с высоты, должно соответствовать стандартам CEN даже после Brexit. Закон Великобритании по-прежнему соответствует законодательству ЕС в отношении средств индивидуальной защиты.

После Brexit знак CE не является обязательным требованием для продуктов, размещаемых на рынке, как упоминалось ранее. Вместо этого у Великобритании теперь есть собственный знак «UKCA». В настоящее время требования для получения знака UKCA такие же, как и требования для знака CE, но со временем требования могут отличаться, как и стандарты CEN и Великобритании.

В последнее время через Amazon и eBay поступают подделки сомнительного качества, поэтому мы рекомендуем проверять подлинность маркировки. Как вы можете проверить?

Наилучший способ — найти авторитетного и надежного производителя/поставщика в Великобритании, который выдаст сертификаты соответствия и инструкции для пользователей продуктов. Это законное требование для подъема и некоторого рабочего оборудования; всегда для защиты от падения СИЗ.

Вы можете найти их через их собственные витрины на Amazon или eBay или в ближайшем магазине — магазины альпинистского снаряжения и производителей средств индивидуальной защиты или подъемного оборудования можно найти по всему миру.

Носовые скобы

Носовые скобы, предназначенные для подъема грузов, регулируются правилами подъемного оборудования. На них отмечен предел WLL, который уже учитывает большой коэффициент безопасности от отказа (обычно около 6 x отмеченный WLL). Для получения подробной информации о расчете нагрузки при их использовании для подъема людей ознакомьтесь с нашей статьей на эту тему.

Мы часто используем скобы большего размера, чем необходимо, потому что в них больше места для строп или циркового оборудования, а не потому, что нам нужна грузоподъемность.

Поскольку многие из них имеют резьбовой штифт, есть вероятность, что они могут отсоединиться. Чтобы избежать этого, вы просто продеваете кабельную стяжку через ушко штифта и вокруг одной «ножки» корпуса скобы и туго затягиваете ее. Будьте осторожны, чтобы обрезать излишки, не оставляя острых краев. Это создаст острый край, который может легко повредить вашу петлю, веревку или большой палец, или и то, и другое! (Вы можете просто оставить его «длинным»).

Такелаж со стропами и соединителями

Когда мы используем круглый строп на ферме, мы должны использовать его таким образом, чтобы не оказывать отрицательного воздействия на ферму, не повредить ее или использовать неправильно

• Поместите прокладки поверх обоих верхних или нижних поясов, чтобы равномерно нагрузить «лестницы» фермы и предотвратить скручивание
• Стропы для установки рядом с «узловыми» точками (где вертикали или диагонали встречаются с горизонталями) – не через узел в пути это может оказать давление на более тонкие диагональные распорные трубы, что может привести к локальной слабости конструкции фермы, а при некоторых обстоятельствах — даже к полному отказу.

Если вы просто поместите строп поверх фермы и с помощью соединителя соедините два конца под ним, он хорошо распределит нагрузку, но, вероятно, будет скользить вокруг или вдоль фермы, когда используется воздушное оборудование. Есть несколько способов избежать этого:

• Затяжка стропы вокруг одного пояса на ферме — протяните один конец стропа вверх и сквозь себя так, чтобы он натянулся на поясе. Это остановит его движение, но теперь у вас есть возможность скрутить ферму, поэтому вы должны помнить о прилагаемых силах. Это неплохая конфигурация; просто, возможно, необходимо учитывать фактор снижения номинальных характеристик фермы.
• Удушение строп вокруг двух поясов — создайте удушение, наложив строп на шнуры, а затем продев один конец стропа через петлю прямо под шнурами. Вы можете сделать это на верхнем или нижнем поясе, но это не предотвратит скольжение стропы, если только вы не сделаете «обертку» вокруг хотя бы одного пояса, прежде чем делать удушение.
• Наденьте стропу на верхние тросы, затем проденьте ее через распорки между нижними тросами, затем соедините — движение будет ограничено между двумя перекладинами.

Опять же, «обертка» вокруг одного или обоих аккордов обеспечит огромное сцепление.

·      При использовании круглых стропов для строповки балки, фермы или даже обруча держите две части движущимися, не пересекаясь, где это возможно. Вы получите больше сцепления, потому что между петлей и объектом больше контакта и трения. Это также предотвращает врезание одной части стропы в другую, что потенциально является слабым местом, особенно при высокой нагрузке.

·      Все авторитетные бренды круглых строп имеют исчерпывающие инструкции по эксплуатации, которым необходимо следовать.

Когда строп находится сверху, и вы соединяете два конца петли снизу, вы должны использовать дуговую скобу, потому что конфигурация создает трехстороннюю нагрузку — две стороны стропы плюс то, что вы подвеска внизу.

Вы не можете использовать карабин таким же образом, потому что он не предназначен для трехсторонней загрузки. Если карабин — это все, что у вас есть, вы можете задушить стропу, пропустив один конец стропы через другой и соединив карабин с концом, и таким образом это двусторонняя нагрузка, прилагающая усилия сверху и снизу.

Важно помнить, что угол Y-образной части стропы, которая свисает ниже фермы, увеличивает прилагаемое усилие. Они не распределяют нагрузку, если температура ниже 30⁰. Например, если Y встречается при 30⁰, он может удвоить WLL, указанный на этикетке. Чем шире угол, тем меньшую нагрузку он может выдержать.

Блоки

Блоки, не предназначенные для использования с карабинами или скобами, требуют особого внимания при такелаже. Будет ли шкив находиться на одной линии с линией приложенной силы, или веревка заставляет соединитель скручиваться или изгибаться?

Овальные карабины, как правило, лучше использовать со шкивами, у которых боковые пластины (щечки) не сходятся в поперечном сечении в одной точке.
