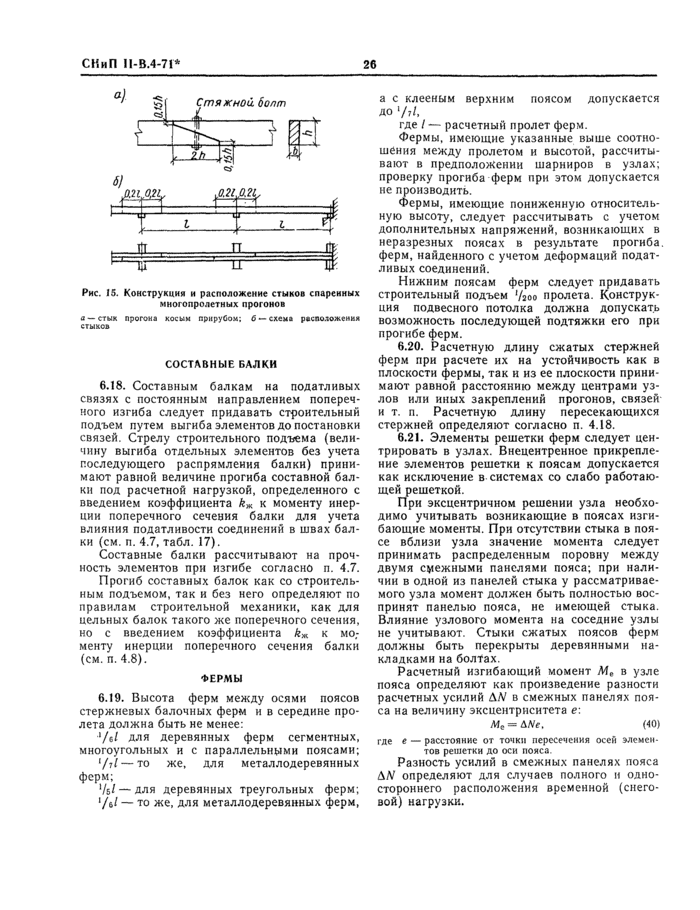

Строительный подъем принимают равным прогибу от постоянных нагрузок. При плоских кровлях строительный подъем следует принимать независимо от величины пролета равным прогибу от суммарной нормативной нагрузки плюс / 200 пролета.
 [2]

Строительный подъем осуществляют автоматически при сборке ферм, для чего длины раскосов и других элементов фермы должны назначаться с учетом принятого строительного подъема.
 [3]

Строительный подъем придают обычно только фермам с горизонтальным нижним поясом и фермам, к которым крепится подвесной транспорт и подвесной потолок. Строительный подъем назначают по ломаной линии с перегибами в нескольких узлах, обычно. Для ферм с параллельными поясами строительный подъем назначают для нижнего и верхнего поясов. Предельный прогиб ферм при опирании на них мостовых электрических кранов должен быть 1 / 600 — 1 / 750 пролета, при многоопорных подвесных кранах, особенно чувствительных к осадкам опор, предельные прогибы рекомендуется назначать от полной временной нагрузки 1 / 750 пролета, причем разность в высотах соседних подкрановых путей не должна превышать 1 / 600 расстояния между этими путями.
 [5]

Строительный подъем принимают равным прогибу от постоянных нагрузок. При плоских кровлях строительный подъем следует принимать независимо от величины пролета равным прогибу от суммарной нормативной нагрузки плюс / 2оо пролета.
 [7]

Типы сечений поясов ферм.  [8]

Строительный подъем при определении нормируемого прогиба конструкций не учитывается. Строительный подъем придают обычно только фермам с горизонтальным нижним поясом, к которым крепятся подвесной транспорт и подвесной потолок. Строительный подъем назначают по ломаной линии с перегибами в узлах обычно в местах монтажных стыков. Размер подъема в точках перелома определяют по параболе или дуге круга. Для ферм с параллельными поясами строительный подъем выполняют для обоих поясов.
 [9]

Строительный подъем в фермах следует назначать при пролетах более 30 м, принимая величину его равной — 1 / 500 пролета.
 [10]

Строительный подъем обеспечивается установкой центрального кольца покрытия на монтажной стойке с соответствующим превышением высотной отметки по сравнению с проектной. Одновременно ведется монтаж окрайков покрытия колокола, также укрупняемых в кондукторе. Тонкие листы кровли подают наверх пакетами или укрупненными партиями из нескольких сваренных внизу листов. Настил кровли сваривают на месте. Все оборудование на кровле колокола ( люки, колпаки, свечи) приваривают только к настилу.
 [12]

Строительный подъем балки с перекрестной стенкой назначают равным / гоо пролета и осуществляют ег путем соответствующего наклонного расположения поясных досок.
 [14]

Строительный подъем ферм назначают не менее / 20о пролета. Каждой балке, входящей в состав сжатого пояса, должен быть сообщен обычный для балок строительный подъем. В фермах шпренгельного типа рекомендуется среднему узлу придавать подъем, равный четырехкратной высоте строительного подъема отдельных балок.
 [15]

Страницы:  

   1

   2

   3

   4

Рекомендуемые схемы ферм, фермы с клееными элементами

В современных деревянных фермах длина опорного узла должна быть минимальной — примерно такой же, как в железобетонных. Это необходимо для взаимозаменяемости ферм, а также для правильного положения опор-колонн, на которые навешиваются панели стены. Обычно расстояние от оси колонны до внутренней поверхности прилегающей стены составляет 150—200 мм. Этот размер определяет максимально возможную длину опорного узла.

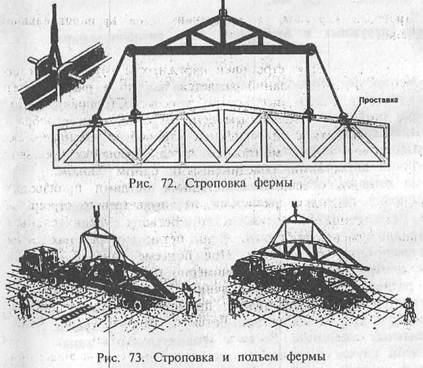

Указания по сборке ферм должны являться обязательной частью проекта, и метод сборки должен учитываться при проектировании ферм. Длину элементов ферм и все размеры металлических деталей вычисляют с учетом строительного подъема с точностью до 1 мм. Сборку ферм производят по методу «засечек» обычно в горизонтальном положении на ровном месте на подкладках без устройства бойка и вычерчивания на нем фермы. Строительный подъем получается при сборке ферм автоматически. Последовательность сборки описана в примерах.

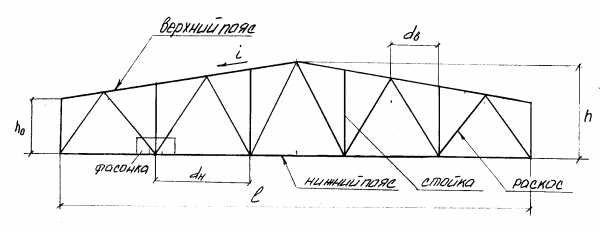

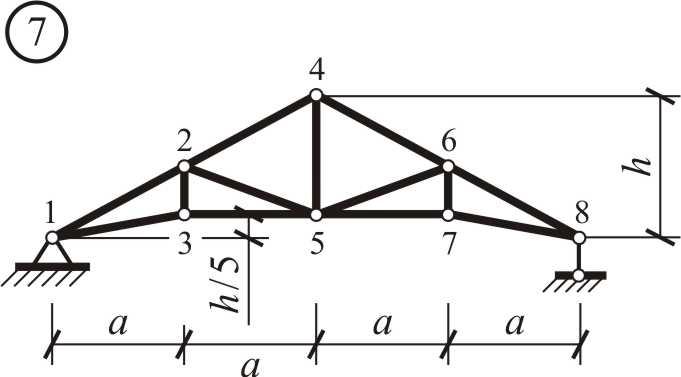

Рекомендуемые схемы ферм приведены в таблице.

1. Для схем 1—10 и 13—22 высота фермы в середине ее длины должна быть не менее 7б—1/7 пролета. Меньшее отношение принимается для ферм с металлическим нижним поясом.

2. Для схем 11, 12 и 23 то же отношение принимается не меньше 1/5—1/6.

3. В фермах сегментного очертания верхний пояс очерчен по дуге круга. Длины всех панелей верхнего пояса равны между собой, так же как и панелей нижнего пояса.

4. В фермах многоугольного очертания (схемы 1—4) точки (узлы) перелома верхнего пояса расположены на дуге круга на равном расстоянии друг от друга, за исключением опорных панелей, имеющих вдвое меньшую длину. Стойки решетки делят панели верхнего пояса пополам. Панели нижнего пояса имеют, следовательно, разную длину.

5. Во всех остальных схемах длины панелей верхнего пояса равны между собой, так же как и длины панелей нижнего пояса.

Фермы с клееными элементами

6. Уклон верхнего пояса в схемах 5—10 и 17—22 принят равным 1 : 10.

Выбор того или иного вида ферм зависит от многих условий: типа кровли, наличия подвесного потолка, величины пролета, архитектурных соображений и пр. При кровлях из волнистых асбестоцементных листов следует применять треугольные фермы (примеры 8 и 9). Их применяют обычно и при необходимости устройства подвесного потолка.

При мягких кровлях применяются многоугольные, сегментные и прямолинейные двускатные и односкатные фермы.

Чем больше пролет фермы, тем больше длина панели верхнего пояса и тем выгоднее применение клееных элементов. Так, например, при пролете 24 м расход металла в многоугольной брусчатой ферме (пример 11) на 20% больше, чем в клееной сегментной ферме такого же пролета (пример 10).

Расход материалов на фермы определяется путем составления по рабочим чертежам спецификаций на деревянные и металлические элементы и детали ферм. Образец спецификации приведен в примере 8.

Технико-экономический анализ покрытий показывает, что расход материалов на несущие деревянные конструкции и стоимость их значительно ниже, чем для ограждающих частей покрытия, в особенности при теплых кровлях. В общем расходе древесины на покрытие расход на фермы составляет примерно 20—25%, достигая одной трети при кровле из волнистых асбестоцементных листов (примеры 8 и 9). В общей стоимости утепленного покрытия стоимость самих ферм, в зависимости от типа кровли, колеблется в пределах 15—25%.

Следовательно, тип фермы сравнительно мало влияет на общую стоимость покрытия. Вот почему при выборе типа несущей конструкции прежде всего нужно руководствоваться соображениями технической целесообразности: следует применять, безусловно, надежные и долговечные конструкции индустриального изготовления обязательно с учетом местных условий и возможностей.

Так, например, клееные конструкции могут применяться только в том случае, если обеспечивается их централизованное заводское изготовление; применение цельнодеревянных конструкций целесообразно, если обеспечивается тщательный отбор древесины при наличии достаточного количества лесоматериала необходимого качества.

В то же время необходимо тщательно продумывать решение ограждающих частей кровли, помня об их большом удельном весе в расходе материалов и стоимости всего покрытия в целом.

Что это такое и как с этим бороться

Вы заметили, что ваш потолок выглядит почти деформированным?

Это всего лишь один из визуальных индикаторов того, что ваши фермы крыши поднялись. Также может показаться, что фермы отрываются от гипсокартона.

За более чем 16 лет работы мы выполнили значительное количество работ по подъему ферм. Этот опыт означает, что мы можем объяснить, что такое подъем фермы, что его вызывает и как это исправить.

Теперь приступим.

Что такое подъем ферм?

Подъем фермы или подъем фермы происходит, когда деревянные фермы сжимаются или затвердевают, а самая нижняя часть изгибается вверх и наиболее заметна посередине.

Подъем фермы в основном является проблемой в домах с деревянным каркасом, где ненесущие стены из гипсокартона встречаются с потолком. Когда происходит подъем, он тянет гипсокартон потолка вверх.

Это происходит, в частности, в домах, где фермы или гипсокартон не закреплены должным образом. Это может проявляться как выскакивание гвоздя, поэтому создается впечатление, что гвоздь вставлен, потому что гипсокартон или дерево отрываются.

Редко означает наличие структурных проблем. Это скорее косметический дефект.

Что вызывает подъем фермы?

Подъем фермы происходит, когда древесина расширяется и сжимается при изменении температуры.

В принципе, когда в ваш дом попадает наружный воздух с другой температурой, это влияет на древесину. Плохая изоляция, вероятно, виновата в этой утечке воздуха. Это в сочетании с деревом, которое, во-первых, не является отличным изолятором, представляет собой идеальный шторм для подъема фермы.

Теперь время науки.

Верхние части ферм находятся на чердаке, где воздух холоднее и суше. Традиционная изоляция на вашем чердаке немного теплее и расположена в нижней части фермы.

Древесина является гигроскопичным материалом, что означает, что она имеет тенденцию поглощать влагу из воздуха. Разбивая это, верхняя часть фермы холодная, нижняя часть теплая, поэтому нижняя часть будет иметь более высокое содержание влаги. Такое содержание влаги также может привести к проблемам с плесенью и грибком на чердаке.

Эта разница температур и разница в содержании влаги являются причиной того, что ферма изгибается. Верхняя ферма в холодном сухом воздухе сжимается, тем самым подтягивая нижнюю часть фермы, заставляя ее изгибаться вверх.

Когда ферма изгибается вверх, она увлекает за собой потолок из гипсокартона. Если стены не закреплены должным образом на полу, ферма может тянуть стены за собой.

Ремонт фермы крыши

Если ваши фермы поднялись, это не конец света, и их можно починить.

Чтобы починить поднятие фермы, вам нужно попасть на чердак и начать работу, пока не стало слишком жарко.

Вам нужно будет удалить гвозди, которые соединяют фермы с внутренними стенами, и установить на их место L-образные зажимы, согласно Ask the Builder. После того, как вы установите зажимы фермы, прибейте доску поверх каждой внутренней стены, которая будет выступать над ней не менее чем на дюйм с каждого края. Эта кромка будет действовать как бампер, если ферма снова попытается подняться.

Вы также можете полностью избежать подъема фермы, обновив изоляцию.

Если вы обновите изоляцию таким материалом, как пенопласт, то вы сможете создать воздушную изоляцию на чердаке. Это воздушное уплотнение предотвратит разницу температур на чердаке, которая, по сути, создавала подъем фермы.

Если вы хотите узнать больше об этом воздушном уплотнении и о том, как он может быть полезен для вашего дома, посетите учебный центр на нашем веб-сайте.
