Устройство генератора автомобиля

Устройство генератора автомобиля

Основными узлами генератора являются ротор, статор, выпрямительное устройство и щеточный узел.

Ротор генератора содержит обмотку возбуждения. Она выполнена в виде круглой катушки, намотанной на стальную втулку. Катушка установлена на валу ротора и зажата между двумя клювообразными половинами сердечника ротора. Половины напрессованы на вал ротора. Такой сердечник называют сердечником с явно выраженными полюсами. Клювы одной половины образуют северный полюс магнита, а клювы другой половины — южный. Концы обмотки возбуждения выведены на контактные кольца, по которым при вращении ротора скользят щетки щеткодержателя. Обычно одна из щеток соединяется с выводом, через который подается питание обмотки возбуждения, а другая щетка соединена с корпусом генератора. Есть генераторы, у которых обе щетки соединены с изолированными выводами.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 1. Основные узлы генератора

Статор генератора состоит из сердечника, набираемого из изолированных листов магнитомягкой электротехнической стали, и обмотки. Внутренняя поверхность сердечника статора имеет равномерно расположенные по окружности зубцы. Количество пазов кратно трем. В пазах между зубцами укладываются витки катушек обмотки статора. Изоляция катушек от сердечника осуществляется электротехническим картоном и пропиткой статора в сборе изоляционным лаком. Каждая из трех фаз обмотки статора содержит одинаковое число последовательно соединенных катушек. Этим объясняется кратность числа пазов и катушек трем. Три вывода обмотки статора присоединяются к выпрямительному устройству.

Магнитная цепь генератора образуется стальной втулкой, на которой расположена обмотка возбуждения, двумя половинами сердечника ротора, клювы которых образуют полюсные наконечники, и зубцами сердечника статора.

Обмотка возбуждения генератора получает питание от генератора или аккумуляторной батареи. Небольшой постоянный ток, поступающий в обмотку возбуждения через щетки и контактные кольца, вызывает появление магнитного потока (линии 18). Магнитный поток в осевом направлении проходит через втулку, затем в радиальном направлении по левой половине сердечника ротора и его полюсному наконечнику (клюву) и через воздушный зазор в сердечник статора. Выйдя из сердечника статора, магнитный поток через воздушный зазор и полюсный наконечник правой половины сердечника ротора замыкается через втулку. Так как полюсные наконечники левой и правой половин сердечника ротора смещены в пространстве, происходит соответствующее смещение магнитного потока. Поэтому, входя в статор через один зубец, из статора магнитный поток выходит через другой зубец. При этом он пересекает катушки статора. При вращении ротора под каждым зубцом происходит постоянное чередование северного и южного полюсов ротора, приводящее к изменению пересекающего катушки статора магнитного потока по величине и направлению. В результате в фазных обмотках наводится переменная э. д. е., имеющая форму синусоиды, которая выпрямительным устройством преобразуется в постоянную э. д. с.

Выпрямительное устройство современных генераторов типа ВПВ состоит из шины, в которую запрессованы диоды обратной проводимости, и шины, в которую запрессованы диоды прямой проводимости. У диодов прямой проводимости отрицательный вывод, а у диодов обратной проводимости положительный вывод припаиваются непосредственно к корпусу диода. Поэтому шина служит положительным, а шина — отрицательным выводом выпрямительного устройства и, следовательно, генератора. Положительный вывод каждого отрицательного диода соединяется с отрицательным выводом одного из положительных диодов и выводом одной фазы статора.

Рис. 2. Генератор 32.3701

Конструктивные особенности автомобильных генераторов рассмотрим на примере некоторых типичных конструкций.

Генератор 32.3701 имеет наиболее широко применяемое конструктивное исполнение. Он представляет собой модификацию часто встречающихся в эксплуатации генераторов типа Г250, аналогично с которыми устроены также генераторы Г266 и Г271.

Генератор 32.3701 является синхронной электрической машиной со встроенным выпрямительным блоком. На генераторе имеются следующие выводы: « + » (поз. 22) —для соединения с аккумуляторной батареей и потребителями, 111 —для соединения с регулятором напряжения, «—» (поз. 20) — для соединения с корпусом регулятора напряжения.

Ротор генератора состоит из катушки возбуждения, намотанной на картонный каркас, надетый на стальную втулку. С торцов катушка зажата двумя клювообразными полюсными наконечниками, которые и образуют 12-полюсную магнитную систему. Концы катушки возбуждения припаяны к двум изолированным от вала контактным кольцам. Втулка, полюсные наконечники и контактные кольца напрессованы на вал. Вал вращается в двух шариковых подшипниках закрытого типа, установленных в крышке со стороны контактных колец и крышке со стороны привода. Подшипник имеет большие размеры по сравнению с подшипником, так как он воспринимает большие радиальные нагрузки от шкива, на который давит натянутый ремень передачи. При сборке подшипников их заполняют смазкой, и в процессе эксплуатации они в смазке не нуждаются.

Крышки отливаются из алюминиевого сплава. Они имеют вентиляционные окна. Крышка со стороны контактных колец имеет лапу для крепления генератора на двигателе. В ней установлены пластмассовый щеткодержатель 8 и выпрямительный блок (БПВ 4-60-02). Для предотвращения от проворачивания наружной обоймы шарикоподшипника в выточке крышки установлено резиновое уплотнительное кольцо.

Щеткодержатель крепится к крышке двумя болтами. Две графитовые щетки, установленные в направляющих отверстиях щеткодержателя, пружинами прижимаются к контактным кольцам. Одна щетка соединена с изолированным штекерным выводом Ш, другая — с корпусом генератора.

Крышка имеет две лапы. Одна, нижняя, как и лапа крышки, предназначена для крепления генератора на двигателе. Другая, верхняя, имеет резьбовое отверстие и предназначена для крепления натяжной планки.

Статор генератора состоит из сердечника, набранного из отдельных изолированных друг от друга пластин электрической стали и соединенных в пакет сваркой. Сердечник статора установлен между крышками и стянут вместе с ними четырьмя винтами. На внутренней поверхности сердечника имеется 36 зубцов, в пазах между которыми уложена трехфазная обмотка статора, соединенная по схеме «двойная звезда». Каждая фаза представляет собой две параллельно включенные цепи с тремя последовательно соединенными катушками. Свободные концы фаз обмотки статора соединены с тремя выводами выпрямительного блока. Шина диодов прямой проводимости соединена с выводом « + » (поз. 22) генератора, а шина диодов обратной проводимости — с корпусом генератора.

Шкив и вентилятор установлены на валу генератора на шпонке и закреплены гайкой с пружинной шайбой.

Генератор Г286А (Г286В) представляет собой трехфазную синхронную машину со встроенными выпрямительным блоком и интегральным регулятором напряжения (ИРН) Я112А. По сути дела это генераторная установка.

Сердечник статора, закрепленный между крышками тремя болтами, имеет равномерно расположенных пазов. Обмотка статора соединена по схеме «двойная звезда». Обмотка возбуждения расположена внутри двух клювообразных половин сердечника ротора. Выводы фазных обмоток соединены с выпрямительным блоком (БПВ 8-100-02). Выпрямительный блок имеет такую же конструкцию, как и у генератора 32.3701.

Рис. 3. Генератор Г286А

Отличительной особенностью генератора Г286А является также взаимное расположение контактных колец и подшипника в крышке.

Так как регулятор напряжения включается в цепь обмотки возбуждения, его встраивают в щеткодержатель. Вместе они образуют единый съемный блок 6. Крепится блок винтами к основанию щеткодержателя, который установлен на крышке. Болт служит выводом обмотки возбуждения и регулятора напряжения.

Блок щеткодержателя и регулятора напряжения состоит из щеткодержателя, интегрального регулятора и металлического теплоотвода — крышки.

Регулятор состоит из медного основания, на котором размещены элементы схемы, пластмассовой крышки для защиты элементов схемы от механических повреждений и жестких шинных выводов. Медное основание является отрицательным выводом регулятора. Оба вывода В регулятора соединены накоротко внутри. Один из них является основным, другой — дублирующим. При установке на щеткодержатель выводы регулятора напряжения ложатся на шины. К шинам приварены токопроводящие канатики, соединяющие их с щетками. Сверху на регулятор напряжения устанавливается крышка, и весь блок скрепляется винтами. Таким образом, электрическое соединение шин регулятора и щеткодержателя осуществляется прижимным контактом.

Генератор 37.3701 (рис. 4) — генераторная установка, представляет собой синхронную машину переменного тока с встроенным выпрямительным блоком БПВ 11-60-02 и регулятором напряжения 17.3702.

Статор генератора имеет 36 равномерно расположенных пазов, в которых размещена трехфазная обмотка, соединенная по схеме «двойная звезда». Каждая фаза состоит из двух параллельно соединенных ветвей, в каждой из которых шесть непрерывно намотанных катушек.

Ротор не имеет особых конструктивных отличительных особенностей.

Выпрямительный блок, вмонтированный в крышку, отличается от традиционных тем, что в него вмонтированы три дополнительных диода прямой проводимости, через которые осуществляется питание обмотки возбуждения от генератора. Выпрямленное напряжение с дополнительных диодов подается на штекерный вывод, обозначаемый на схемах вывод «61», и проводником на штекерный вывод регулятора напряжения, который имеет маркировку В. Вывод В регулятора через контакт связан также с одной из щеток. Не показанный на рисунке вывод Ш регулятора контактирует с другой щеткой. Регулятор напряжения имеет еще вывод Б, который проводником соединен с положительным выводом генератора, обозначаемым на схемах «30».

Рис. 4. Генератор 37.3701:
1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3— вентиль выпрямительного блока; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шарикоподшипник; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — вывод «В» регулятора напряжения; 12 — регулятор напряжения; 13 — щетка; 14 — шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 и 23 — полюсные наконечники ротора; 17 — дистанционная втулка; 18 — передний шарикоподшипник; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 24 — буферная втулка; 25 — втулка; 26 — поджимная втулка

На генераторе установлен конденсатор емкостью 2,2 мкФ. Он подключен между корпусом и положительным выводом генератора. Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания и снижения уровня помех радиоприему.

Характеристики генераторов. На автомобилях генераторы работают в условиях постоянно изменяющейся частоты вращения и тока нагрузки. При этом должно обеспечиваться в определенных пределах постоянство напряжения генератора.

Генераторы характеризуются прежде всего номинальными данными: напряжением, током, мощностью.

Номинальное напряжение генераторов, работающих в схемах электрооборудования с номинальным напряжением 12В, принято 14В, а для 24-вольтовых схем — 28В. Номинальный ток генератора — это максимальный ток нагрузки, который может отдать генератор при частоте вращения ротора 5000 об/мин и номинальном напряжении. Значения номинального напряжения и тока наносятся на крышке генератора. Номинальная мощность определяется как произведение номинального напряжения на номинальный ток.

Энергетические возможности генераторов характеризуются токоскоростной характеристикой. Это зависимость тока, отдаваемого генератором, от частоты вращения ротора (рис. 5). Характеристика снимается при номинальном напряжении генератора и постоянном, обычно номинальном, напряжении на обмотке возбуждения.

Эта характеристика чрезвычайно важна, так как она показывает возможности генератора при различной частоте вращения ротора.

Из рис. 5 видно, что без нагрузки напряжение генератора достигает номинальной величины при частоте вращения «о, которая у различных генераторов колеблется от 900 до 1200 об/мин.

Рис. 5. Токоскоростная характеристика генераторов

Якорем в синхронной машине является статор. При протекании по обмотке статора тока возникает магнитное поле статора, которое направлено против основного магнитного поля ротора и размагничивает его. При увеличении тока нагрузки возрастает ток обмотки статора, усиливается его магнитное поле, что приводит к увеличению размагничивания магнитного поля ротора. В результате в катушках статора наводится меньшая по величине э. д. с. и ограничивается максимальная сила тока, отдаваемого генератором.

Полное сопротивление Z обмотки статора, по которой протекает переменный ток, складывается из активного R и индуктивного сопротивлений:

Активное сопротивление обмотки статора зависит только от ее температуры. С увеличением температуры оно повышается. Поэтому с увеличением температуры ток отдачи генератора несколько понижается.

Начальная частота вращения нормируется техническими условиями на конкретные типы генераторов. Задается она для двух состояний генератора: холодного и горячего. Температура генератора в холодном состоянии должна быть в пределах 15—35 °С. Горячее состояние соответствует установившейся температуре генератора, работающего в режиме номинальной мощности.

Указанные характеристики могут задаваться для двух вариантов питания обмотки возбуждения: при питании обмотки возбуждения собственно от генератора (самовозбуждение) и при питании от постороннего источника питания (независимое возбуждение). Ток, отдаваемый генератором при самовозбуждении, будет меньше тока, отдаваемого генератором при независимом возбуждении, так как в первом случае часть его идет на питание обмотки возбуждения.

Характеристики начала отдачи тока генераторами без встроенных регуляторов напряжения задаются при напряжении питания обмотки возбуждения, равном номинальному, как при независимом возбуждении, так и при самовозбуждении. Наличие встроенного регулятора напряжения обусловливает необходимость подачи такого напряжения, при котором регулятор еще не вступает в работу. Поэтому питание обмотки возбуждения генераторов с встроенными регуляторами напряжения осуществляется при 13В и характеристики генераторов с самовозбуждением задаются также при напряжении на их выводах 13В.

Устройство и работа генераторов переменного тока.



Генератор автомобилей ВАЗ

Конструкция генератора 37.3701 переменного тока, устанавливаемого на многих автомобилях марки ВАЗ (-2105, -2106, -2108, -2109 и др. ), представлена на рис. 1.

Подвижное магнитное поле создается вращающимся двенадцатиполюсным магнитом – ротором (рис. 2, а), который представляет собой стержень с надетыми на него стальными звездочками, каждая из которых имеет по шесть клювообразных полюсов.

В полости между звездочками ротора на стальном кольце размещена обмотка возбуждения, напряжение к которой подводится через медно-графитовые щетки и два изолированных контактных кольца, напрессованных на вал ротора.

Концы обмотки возбуждения выведены через отверстия и подсоединены к контактным кольцам.

На контактные кольца опираются медно-графитовые щетки, размещенные в щеткодержателях, расположенных в задней крышке генератора со стороны, противоположной приводу. Одна из щеток присоединена к корпусу генератора, а вторая – к изолированной клемме, к которой через регулятор напряжения подводится ток возбуждения от аккумуляторной батареи.

Регулятор напряжения встроен в шеткодержатель, образуя вместе с ним единый съемный блок.

Магнитное поле намагничивает клювообразные полюсы ротора, имеющие разную полярность. Ротор, вращаясь внутри цилиндрического статора, индуцирует ЭДС в фазных обмотках, навитых на набранном сердечнике статора.

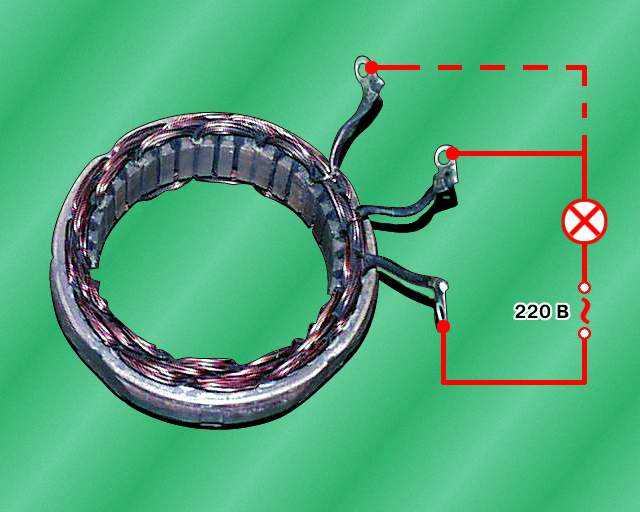

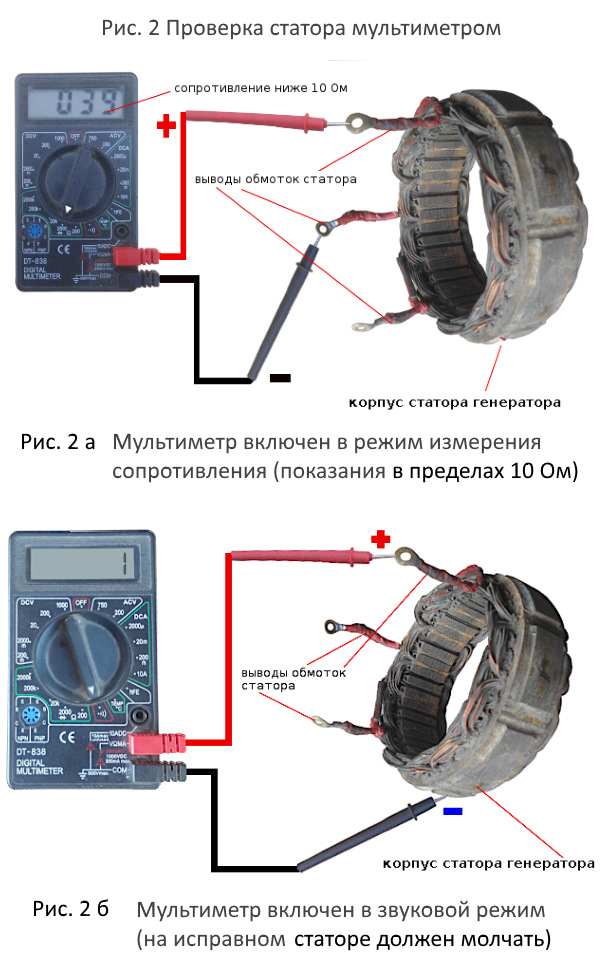

Статор генератора (рис. 2, б) состоит из сердечника, представляющего собой набор изолированных друг от друга листов магнитопроводящей мягкой электротехнической стали. Внутренняя поверхность сердечника статора имеет равномерно расположенные по окружности зубцы с пазами между ними. Число пазов кратно трем.

В пазах между зубцами укладываются витки катушек обмотки статора. Для изоляции катушек от сердечника используется электротехнический картон. Статор в сборе пропитывается изоляционным лаком.

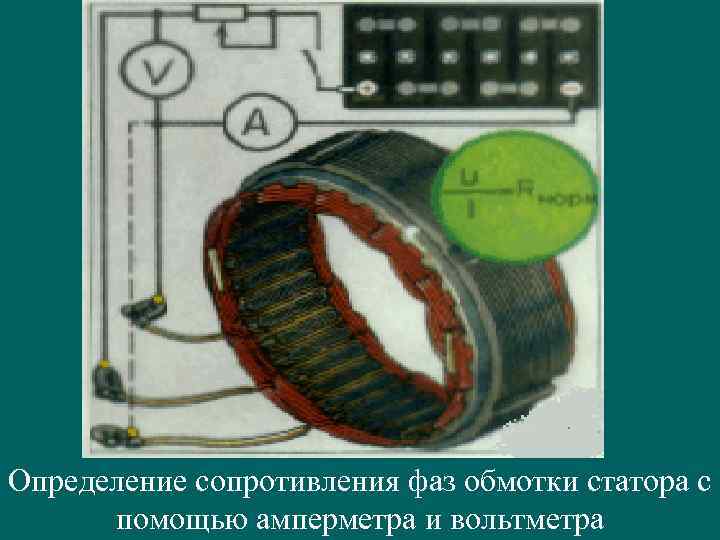

Каждая из трех фаз обмотки статора содержит одинаковое число последовательно соединенных катушек, число которых в статоре кратно трем. Обычно статоры современных генераторов содержат 18 катушек, последовательно соединенных в три группы (по шесть катушек на каждую фазу).

Обмотка возбуждения генератора получает питание или от генератора, или от аккумуляторной батареи. Небольшой силы ток, поступающий в обмотку возбуждения через щетки и контактные кольца, вызывает магнитный поток, который замкнуто циркулирует по металлическим деталям ротора, в том числе по полюсным наконечникам.

Так как полюсные наконечники левой и правой половин сердечника ротора смещены, происходит и смещение магнитно потока. Поэтому входя в один зубец статора, магнитный поток выходит через другой зубец, пересекая катушки статора.

При вращении ротора происходит постоянное чередование северного и южного полюсов ротора, что приводит к изменению пересекающего катушки статора магнитного потока по величине и направлению. В результате в фазных обмотках наводится переменная ЭДС.

Для обеспечения первоначального возбуждения генератора, после включения зажигания, к клемме «В» регулятора напряжения, подводится ток по двум цепям:

1. Плюсовая клемма аккумуляторной батареи — контакт «30» генератора — контакты «30/1» и «15» замка зажигания — контакт «86» и «85» обмотки реле зажигания – клемма «минус» аккумуляторной батареи.

После замыкания реле ток в обмотку возбуждения поступает по второй цепи.

2. Плюсовая клемма аккумуляторной батареи — контакт «30» генератора — контакты «30» и «87» реле зажигания — предохранитель №2 в блоке предохранителей — контакт «4» белого разъема в комбинации приборов — резистор 36 Ом в комбинации приборов — контрольная лампа зарядки аккумуляторной батареи — контакт «12» белого разъема в комбинации приборов — контакт «61» — вывод «В» регулятора напряжения — обмотка возбуждения — вывод «Ш» регулятора напряжения — выходной транзистор регулятора напряжения – минусовая клемма аккумуляторной батареи.

После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов.

При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя — гаснуть, поскольку напряжение на контакте «30» и общем выводе «61» дополнительных диодов становится одинаковым, и ток через контрольную лампу не протекает.

Если светодиодная лампа продолжает гореть после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. либо вообще не выдаёт напряжение, либо оно ниже напряжения аккумуляторной батареи. В этом случае напряжение на разъёме «61» будет ниже напряжения на контакте «30», поэтому в цепи между ними протекает ток, заставляя светиться светодиодную лампу, что свидетельствует о неисправности генератора.

***



Каждая фаза трехфазной обмотки генератора состоит из шести последовательно соединенных катушек. Фазные обмотки соединены между собой по схеме «звезда» или «двойная звезда».

Свободные концы каждой из трех фаз подключены к встроенному в корпус генератора выпрямителю, который состоит из трех моноблоков, соединенных в схему двухполупериодного выпрямителя. Моноблок состоит из оребренного корпуса (для эффективного охлаждения), контактной шайбы, полупроводниковой кремниевой шайбы, герметизирующей заливки и двух выводов.

В каждом моноблоке, являющемся одновременно радиатором и токопроводящим зажимом средней точки, установлено по две полупроводниковые кремниевые шайбы.

Три моноблока выпрямителя размещены на задней крышке генератора, со стороны противоположной приводу, и соединены между собой параллельно.

Обмотка каждой из фаз генератора соединена с соответствующим моноблоком выпрямителя так, чтобы переменный ток подводился между двумя полупроводниковыми шайбами.

Выводы всех моноблоков выпрямителя с одной стороны соединены с корпусом генератора («масса), а с другой – изолированной положительной клеммой генератора.

Схема подключения фазных обмоток генератора к двухполупериодному выпрямителю показана на рис. 4.

Вал ротора вращается на двух шариковых подшипниках, размещенных в крышках генератора. Между крышками зажимается статор с обмотками. На переднем конце вала ротора посредством шпоночного соединения устанавливается шкив ременной передачи для привода генератора.

Между передней крышкой и приводным шкивом на валу ротора размещен охлаждающий вентилятор.

В торцовых крышках генератора выполнены окна для прохода воздуха, который охлаждает детали генератора и выпрямительный блок.

***

Снятие и установка генератора

Для снятия генератора с автомобиля понадобятся ключи гаечные рожковые (или накидные) 8 мм, 10 мм, 17 мм и 19 мм, головка 13 мм, плоская отвертка (для снятия хомутов) и монтажная лопатка.

• Отсоедините минусовый провод от клеммы аккумуляторной батареи (ключ 10 мм).
• Аккуратно снимите пластмассовые ленточные хомуты с патрубка воздухозаборника и жгута проводов стартёра и генератора.
• Разъедините штекерный разъём обмотки возбуждения генератора.
• Отверните гайку с вывода «30» генератора (ключ 10 мм).
• Отверните гайку крепления генератора к натяжной планке (ключ 17 мм).
• С помощью монтажной лопатки подведите генератор к двигателю и снимите приводной ремень.
• Отверните три болта защиты картера (головка 13 мм) и снимите её.
• Снимите правый брызговик двигателя, отвернув пять самонарезных винтов (ключ 8 мм).
• Отверните гайку с нижнего болта крепления генератора к кронштейну (ключ 19 мм).
• Снимите генератор вместе с патрубком воздухозаборника, немного наклонив его так, чтобы он прошёл вниз между лонжероном и нижним кронштейном крепления генератора.

Установка генератора производится в обратной последовательности.

***

Регулятор напряжения



Главная страница

• Страничка абитуриента

Дистанционное образование

• Группа ТО-81
• Группа М-81
• Группа ТО-71

Специальности

• Ветеринария
• Механизация сельского хозяйства
• Коммерция
• Техническое обслуживание и ремонт автотранспорта

Учебные дисциплины

• Инженерная графика
• МДК. 01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики




• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

электрогенератор | инструмент | Британика

электрогенератор

Смотреть все СМИ

Ключевые люди:

Чарльз Протеус Стейнмец
Рукс Эвелин Белл Кромптон
Джон Хопкинсон
Сильванус Филлипс Томпсон
Эдвард Уэстон

Похожие темы:

магнитогидродинамический генератор энергии
термоэмиссионный преобразователь энергии
генератор переменного тока
правило правой руки
уровень напряжения

Просмотреть весь соответствующий контент →

Резюме

Прочтите краткий обзор этой темы

электрический генератор , также называемый динамо-машиной , любая машина, которая преобразует механическую энергию в электричество для передачи и распределения по линиям электропередач бытовым, коммерческим и промышленным потребителям. Генераторы также производят электроэнергию, необходимую для автомобилей, самолетов, кораблей и поездов.

Механическая мощность для электрического генератора обычно получается от вращающегося вала и равна крутящему моменту вала, умноженному на вращательную или угловую скорость. Механическая энергия может поступать из ряда источников: гидравлические турбины на плотинах или водопадах; Ветряные турбины; паровые турбины, использующие пар, полученный с использованием тепла от сжигания ископаемого топлива или ядерного деления; газовые турбины, сжигающие газ непосредственно в турбине; или бензиновые и дизельные двигатели. Конструкция и скорость генератора могут значительно различаться в зависимости от характеристик механического первичного двигателя.

Почти все генераторы, используемые для питания электрических сетей, генерируют переменный ток, который меняет полярность с фиксированной частотой (обычно 50 или 60 циклов, или двойных перемен в секунду). Поскольку несколько генераторов подключены к электрической сети, они должны работать на одной частоте для одновременной генерации. Поэтому они известны как синхронные генераторы или, в некоторых случаях, генераторы переменного тока.

Генераторы синхронные

Основной причиной выбора переменного тока для силовых сетей является то, что его постоянное изменение во времени позволяет использовать трансформаторы. Эти устройства преобразуют электроэнергию любого напряжения и силы тока в высокое напряжение и малый ток для передачи на большие расстояния, а затем преобразуют ее в низкое напряжение, подходящее для каждого отдельного потребителя (обычно 120 или 240 вольт для бытовых нужд). Конкретной используемой формой переменного тока является синусоида, которая имеет форму, показанную на рисунке 1. Она была выбрана потому, что это единственная повторяющаяся форма, для которой две волны, смещенные друг от друга во времени, могут быть сложены или вычтены и имеют такая же форма возникает в результате. В идеале тогда все напряжения и токи имеют синусоидальную форму. Синхронный генератор предназначен для воспроизведения этой формы настолько точно, насколько это практически возможно. Это станет очевидным, когда основные компоненты и характеристики такого генератора будут описаны ниже.

Ротор

Простейший синхронный генератор показан в разрезе на рис. 2. Центральный вал ротора соединен с механическим первичным двигателем. Магнитное поле создается проводниками или катушками, намотанными в пазах, прорезанных на поверхности цилиндрического железного ротора. Этот набор катушек, соединенных последовательно, известен как обмотка возбуждения. Положение катушек возбуждения таково, что направленная наружу или радиальная составляющая магнитного поля, создаваемая в воздушном зазоре к статору, примерно синусоидально распределяется по периферии ротора. На рисунке 2 плотность поля в воздушном зазоре максимальна снаружи вверху, максимальна внутрь внизу и равна нулю с двух сторон, что приближает синусоидальное распределение.

Статор простейшего генератора на рис. 2 состоит из цилиндрического кольца из железа, обеспечивающего свободный путь для магнитного потока. В этом случае статор содержит только одну катушку, две стороны которой размещены в пазах в железе, а концы соединены вместе изогнутыми проводниками по периферии статора. Катушка обычно состоит из нескольких витков.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

При вращении ротора в обмотке статора индуцируется напряжение. В любой момент величина напряжения пропорциональна скорости, с которой магнитное поле, окружаемое катушкой, меняется со временем, то есть скорости, с которой магнитное поле проходит две стороны катушки. Следовательно, напряжение будет максимальным в одном направлении, когда ротор повернется на 90° от положения, показанного на рисунке 2, и будет максимальным в противоположном направлении через 180° позже. Форма сигнала напряжения будет приблизительно синусоидальной, показанной на рисунке 1.9.0003

Конструкция ротора генератора на рис. 2 имеет два полюса, один для магнитного потока, направленного наружу, и соответствующий, для потока, направленного внутрь. В катушке статора индуцируется одна полная синусоида за каждый оборот ротора. Таким образом, частота электрической мощности, измеряемая в герцах (циклах в секунду), равна скорости вращения ротора в оборотах в секунду. Например, чтобы обеспечить подачу электроэнергии с частотой 60 герц, частота вращения первичного двигателя и ротора должна составлять 60 оборотов в секунду или 3600 оборотов в минуту. Это удобная скорость для многих паровых и газовых турбин. Для очень больших турбин такая скорость может быть избыточной по причинам механического напряжения. В этом случае ротор генератора выполнен с четырьмя полюсами, разнесенными с интервалом 90°. Напряжение, индуцируемое в катушке статора, расположенной под таким же углом в 90°, будет состоять из двух полных синусоид за один оборот. Требуемая скорость ротора для частоты 60 герц составляет тогда 1800 оборотов в минуту. Для более низких скоростей, используемых в большинстве водяных турбин, можно использовать большее количество пар полюсов. Возможные значения частоты вращения ротора в оборотах в минуту равны 120 f / p , где f — частота, а p — число полюсов.

Что такое статор? (что это такое, что он делает, часто задаваемые вопросы)

Связаться с нами

Получить предложение

Что такое статор?
Если у вас есть велосипед, вы можете сказать, что это то же самое, что и автомобильный генератор, поскольку он вырабатывает электроэнергию.

В каком-то смысле это правда.
Однако статор на самом деле всего лишь часть механизма, стоящего за этим.

Итак, что именно делает статор?

В этой статье мы углубимся в изучение этого электромагнитного компонента. Мы также рассмотрим некоторые связанные часто задаваемые вопросы, чтобы лучше понять статор.

Эта статья содержит

• Что такое статор?
• Что делает статор?
• 5 Часто задаваемые вопросы, связанные со статором
  • Как работают статор и ротор?
  • Является ли статор мотоцикла таким же, как автомобильный генератор?
  • Что может вызвать отказ статора мотоцикла?
  • Что такое двигатель переменного тока?
  • Что такое двигатель постоянного тока?

Начнем.

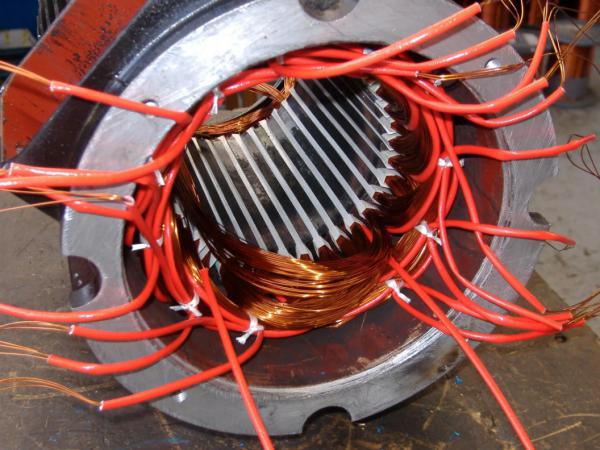

Статор — это стационарная часть вращающихся электромагнитных устройств, таких как генератор переменного тока, электродвигатель или генератор.

Вы можете слышать, что термин «статор» используется взаимозаменяемо с «генератором переменного тока» или «генератором», даже если он составляет лишь часть этих более крупных устройств. Особенно это заметно, когда речь идет о генераторе мотоцикла, который чаще называют статором.

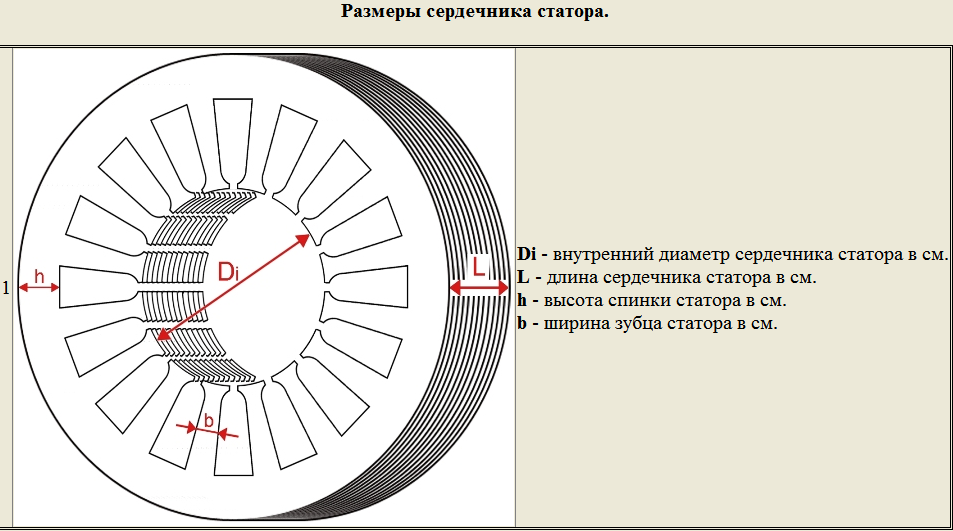

Его основная конструкция состоит из внешней рамы, сердечника и обмотки.

Внешняя рама статора поддерживает сердечник статора. Сердечник статора обычно представляет собой тонкие стальные пластины, вставленные в обмотку статора, а обмотка статора (или катушка статора) изготовлена ​​из изолированного медного провода.

При подаче электрического тока сердечник статора и обмотка статора вместе становятся электромагнитом.

Далее посмотрим, что делает этот электромагнитный компонент.

Энергия течет через статор к вращающемуся ротору и обратно.

Статор всегда неподвижен , пока ротор вращается внутри него или вокруг него.
Таким образом, статор может действовать как:

• Обмотка возбуждения (катушка возбуждения или магнит возбуждения), где вращающееся магнитное поле статора приводит в движение якорь ротора, создавая движение .

• Якорь, в котором катушки движущегося поля на роторе воздействуют на статор до создать вывод .

Вот что делает статор в обычном оборудовании:

• Электродвигатель: В двигателе (двигателе переменного тока или двигателе постоянного тока) обмотка возбуждения статора создает сильное магнитное поле для привода вращающегося ротора, создавая рабочий ход.

• Генератор переменного тока или генератор: В этих устройствах статор преобразует вращающееся магнитное поле ротора в электрический ток.

Статор не ограничивается электродвигателями, хотя его конструкция может немного отличаться в других системах. В гидродинамических системах (таких как гидротрансформатор) статор направляет поток жидкости к вращающемуся ротору турбины системы или от него.

В некоторых устройствах статор представляет собой массив постоянных магнитов вместо электрической катушки. Вы можете увидеть это в некоторых типах автомобильных стартеров.

Мы рассмотрели основы статора.
Теперь давайте рассмотрим некоторые часто задаваемые вопросы по статору.

Вот ответы на некоторые вопросы о статоре, которые могут у вас возникнуть:

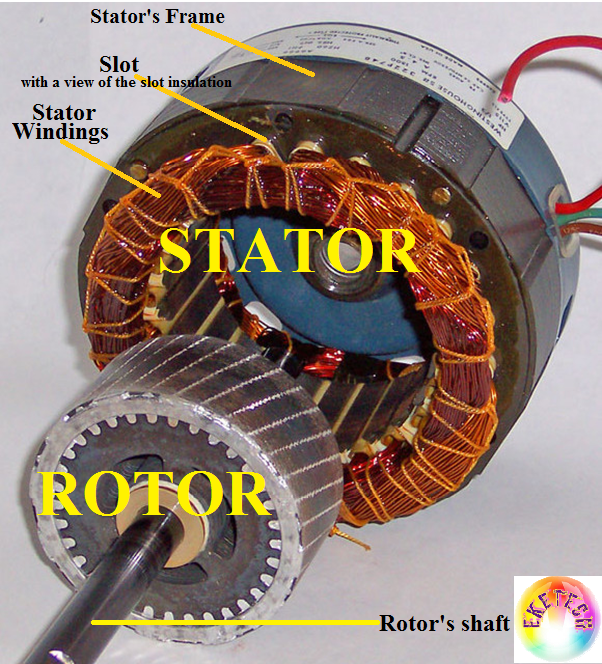

1. Как работают статор и ротор?

Чтобы получить общее представление о том, как статор и ротор работают вместе в электрической машине, давайте рассмотрим типичный асинхронный двигатель:

A. Как работает статор

В раме статора находится сердечник статора, который намотан на статор. катушка.

Обмотка катушки статора обычно изготавливается из магнитопровода (обычно изолированного алюминиевого или медного провода). Электромагнитное поле создается, когда переменный ток (AC) подается на обмотку катушки.

Переменный характер тока изменяет полярность полюсов статора в магнитном поле, заставляя магнитное поле (а не статор) вращаться. В зависимости от устройства обмотки катушки статор обычно может иметь 2, 4 или 6 полюсов статора.

B. Как работает ротор

Ротор — это подвижный электрический компонент двигателя.
Как и статор, вращающийся ротор также имеет сердечник ротора и обмотку ротора.

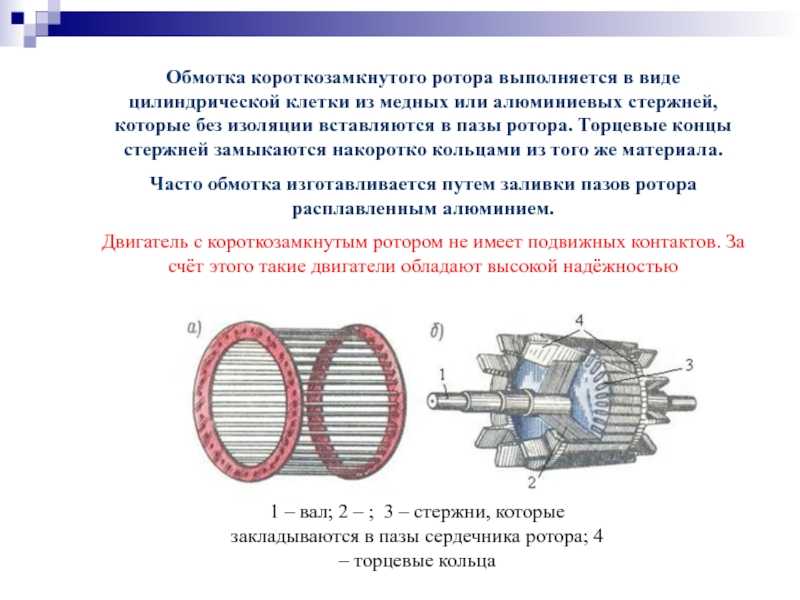

Наиболее распространенный тип конструкции ротора электродвигателя называется беличьей клеткой из-за его формы.
В роторе с короткозамкнутым ротором сердечник ротора представляет собой цилиндр из стальных пластин с заделанными в его поверхность медными или алюминиевыми проводниками (представляющими собой обмотку ротора).

Когда движущееся магнитное поле статора пересекает проводники ротора, оно индуцирует ток. Этот ток создает магнитное поле вокруг проводников ротора. Поскольку магнитное поле в статоре смещает полюса, то же самое происходит и с магнитным полем в роторе, и именно это взаимодействие приводит во вращение ротор.

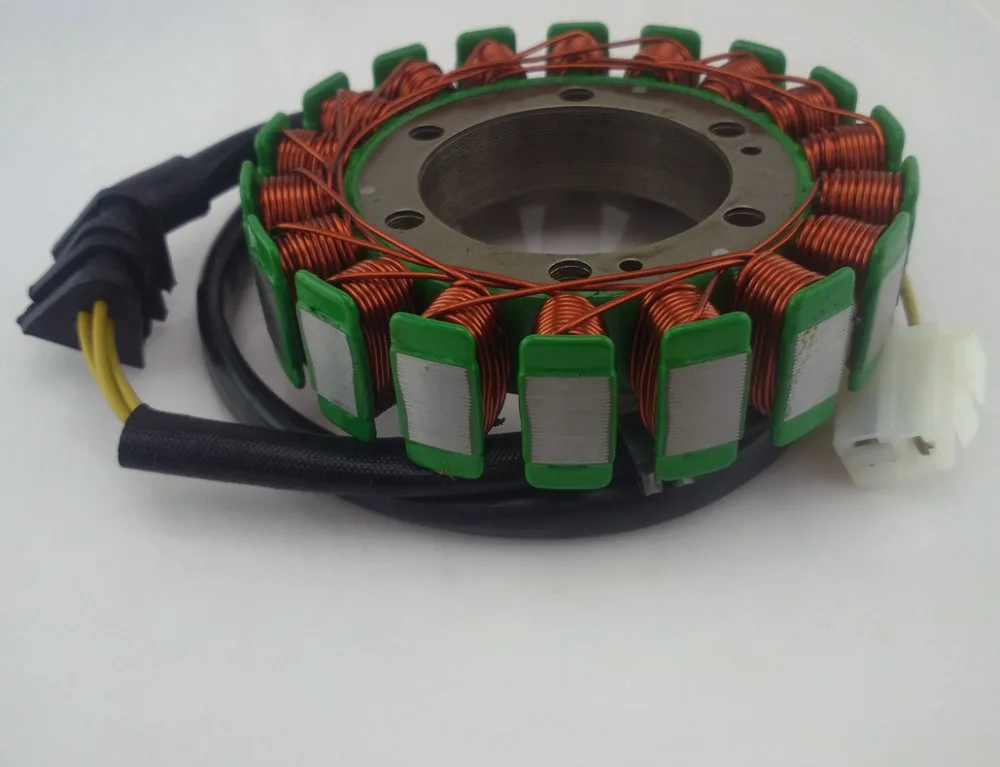

2. Является ли статор мотоцикла таким же, как автомобильный генератор?

Почти то же самое, но не совсем.
Автомобильный генератор переменного тока представляет собой автономный компонент , устанавливаемый снаружи, который создает выход постоянного тока (DC). Это универсальный блок, который вырабатывает необходимую мощность автомобиля.

Для меньшего мотоцикла требуется более простая система, чем для обычных автомобильных генераторов. «Генератор» мотоцикла чаще называют «статором» и сопровождается регулятором/выпрямителем.

Для выработки электроэнергии переменного тока статор работает с ротором, известным как маховик. Мощность переменного тока преобразуется в постоянный ток через выпрямитель, а регулятор регулирует напряжение на аккумуляторе.

Статор мотоцикла обычно расположен внутри двигателя и считается его частью . Регулятор/выпрямитель обычно находится в другом месте. Регулятор/выпрямитель может быть двумя отдельными частями в старых велосипедах, но в более современных конструкциях они объединены в один блок.

До статора (и систем генератора переменного тока) на мотоциклах использовалось магнето. Магнето выполняло ту же функцию, что и статор, в том числе обеспечивало питание свечи зажигания двигателя, но имело более простую форму.

3. Что может привести к выходу из строя статора мотоцикла?

Вот две наиболее распространенные причины выхода из строя статора мотоцикла:

A. Использование и износ с течением времени

Как и любой электрический компонент, статор подвержен износу. Воздействие вибрации, окружающей среды и меняющихся температур влияет на срок службы статора.

B. Перегрузка по напряжению

Перегрузка по напряжению является еще одной основной причиной отказа статора.

Это происходит, когда одновременно работает слишком много электрических аксессуаров — например, одновременное использование фар, GPS, обогреваемых ручек и стереосистемы. Статор должен работать усерднее, чтобы не отставать от потребляемой мощности, и в конечном итоге сгорает.

4. Что такое двигатель переменного тока?

Двигатель переменного тока преобразует переменный ток в механическую энергию .
В двигателе переменного тока мощность переменного тока поступает от магнитных полей, генерируемых обмотками катушки вокруг выходного вала.

Обычно существует два типа двигателей переменного тока:

• Синхронный: Синхронный двигатель вращается с той же скоростью, что и частота подаваемого электрического тока. Его обмотка якоря питается от источника переменного тока, а обмотка возбуждения — от источника постоянного тока.

• Асинхронный (асинхронный): Асинхронный двигатель — простейший электродвигатель. Электрический ток, необходимый для создания крутящего момента в якоре ротора, индуцируется вращающимся магнитным полем обмотки возбуждения статора.

Двигатель переменного тока может иметь трехфазную или однофазную конфигурацию.
Трехфазные двигатели обычно используются для промышленного преобразования мощности, в то время как однофазные двигатели переменного тока часто используются дома и в офисе, например, в водонагревателях или садовом оборудовании.

5. Что такое двигатель постоянного тока?

Двигатель постоянного тока преобразует постоянный ток в механическую энергию .

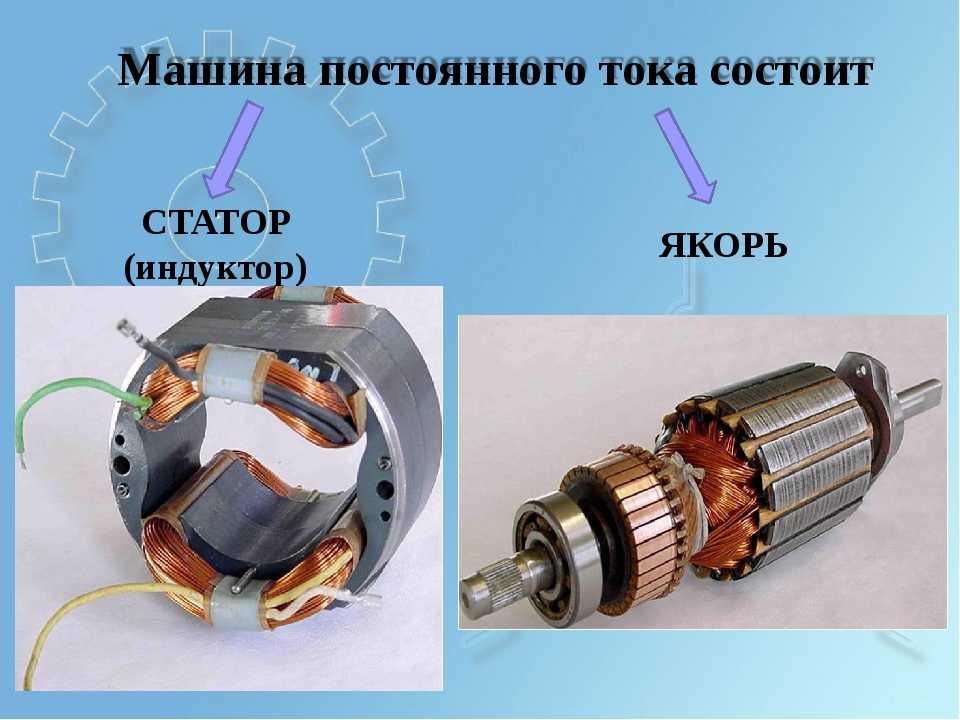

Двигатель постоянного тока обычно состоит из статора, ротора, якоря и коллектора со щетками.

В двигателе постоянного тока массив магнитов работает как статор, якорь расположен на роторе, а коммутатор переключает поток постоянного тока с одной катушки на другую.

Существует два типа двигателей постоянного тока:

• Коллекторный двигатель постоянного тока: В этих двигателях заряд и полярность щеток на коммутаторе определяют скорость и направление вращения двигателя.

• Бесщеточный двигатель постоянного тока. Бесщеточные двигатели новее, чем щеточные двигатели постоянного тока, но устроены так же — без щеток. Они используют специализированную схему для управления скоростью и направлением двигателя.

Двигатели постоянного тока питаются от батарей или другого источника питания, генерирующего постоянное напряжение, и обеспечивают лучшее изменение скорости и управление с большим крутящим моментом, чем двигатели переменного тока.

Вы найдете их в самых разных бытовых приборах, от электрических бритв до окон электромобилей.

Заключительные мысли

Статор может иметь немного разные значения, в зависимости от того, рассматривается ли он с точки зрения владельца мотоцикла или с точки зрения чисто электрического двигателя. Владелец автомобиля может вообще не знать об этом, так как это просто часть более известного генератора переменного тока.

Несмотря на это, очевидно, что статор имеет решающее значение для общей работы любого электродвигателя.
Хотя это не электрический компонент, который легко выходит из строя, в следующий раз, когда ваш автомобильный генератор выйдет из строя, это вполне может быть неисправный статор.

Но не волнуйтесь.
При любых проблемах с автомобилем вы всегда можете рассчитывать на помощь RepairSmith.

RepairSmith — это мобильное решение для ремонта и обслуживания автомобилей, доступное 7 дней в неделю .
