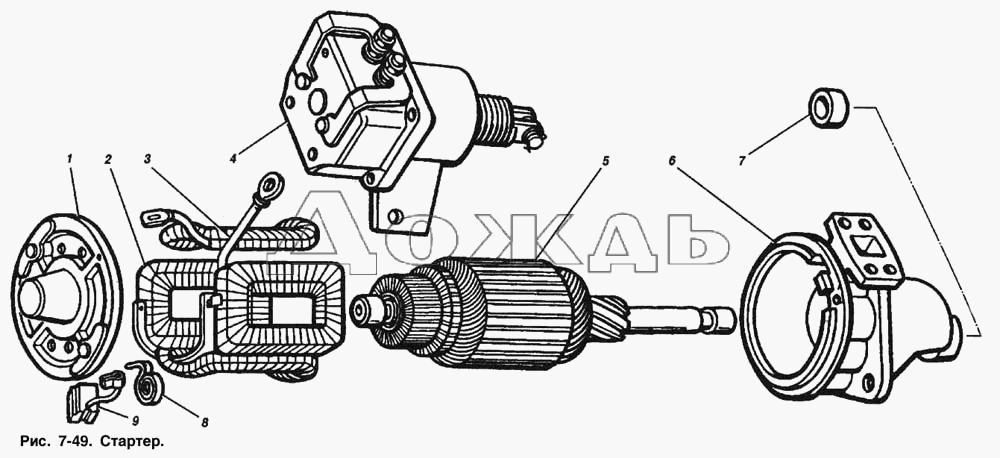

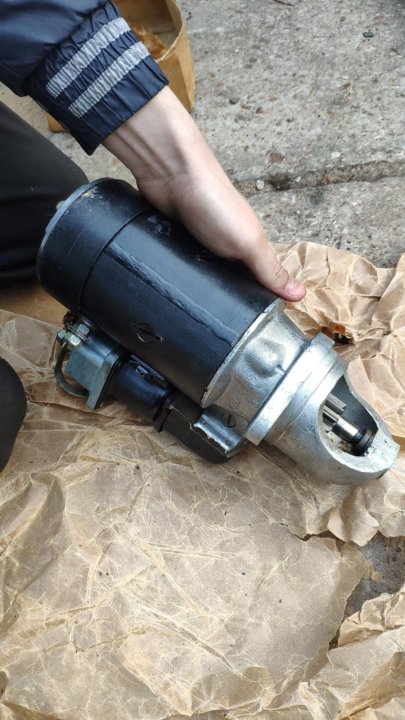

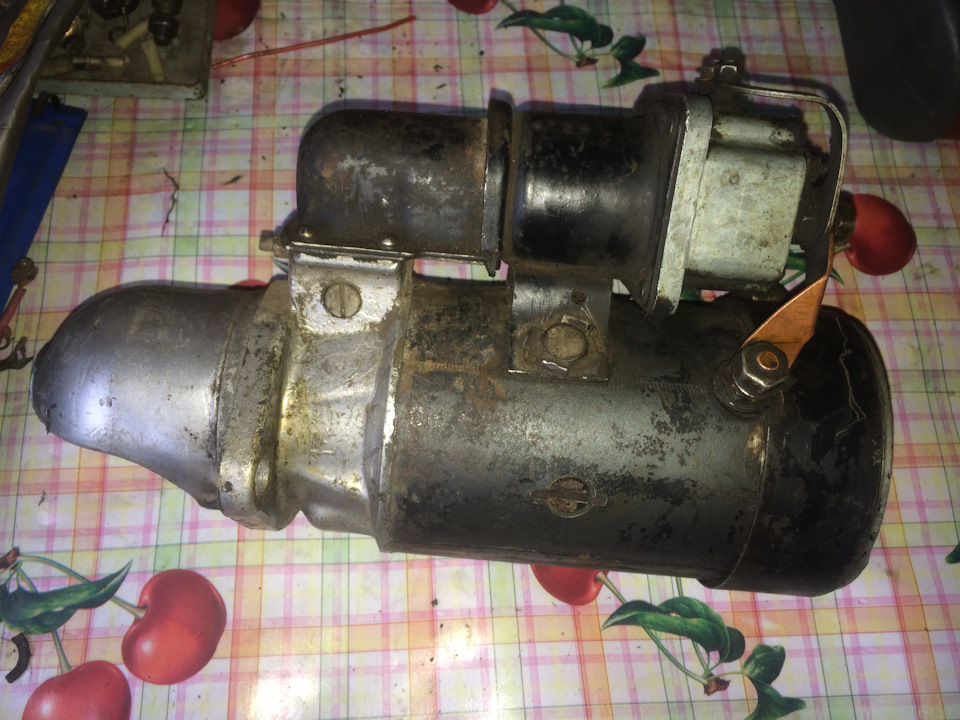

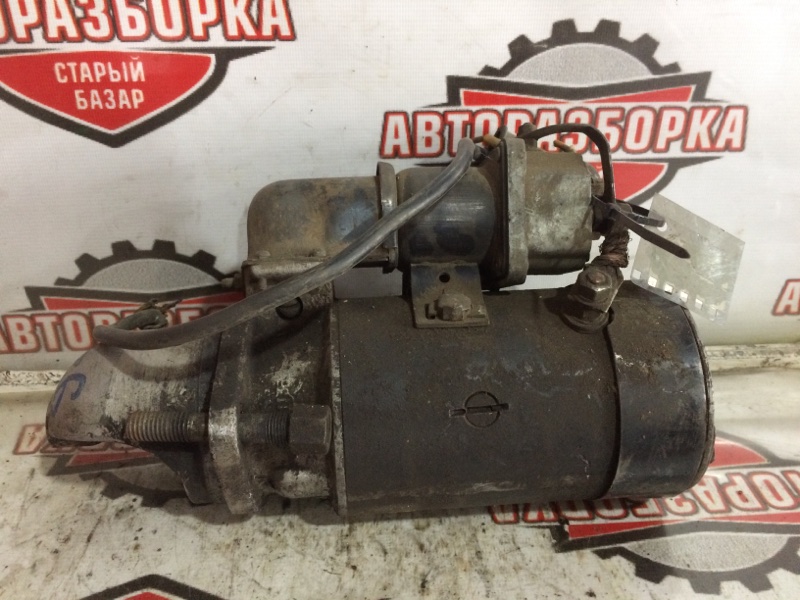

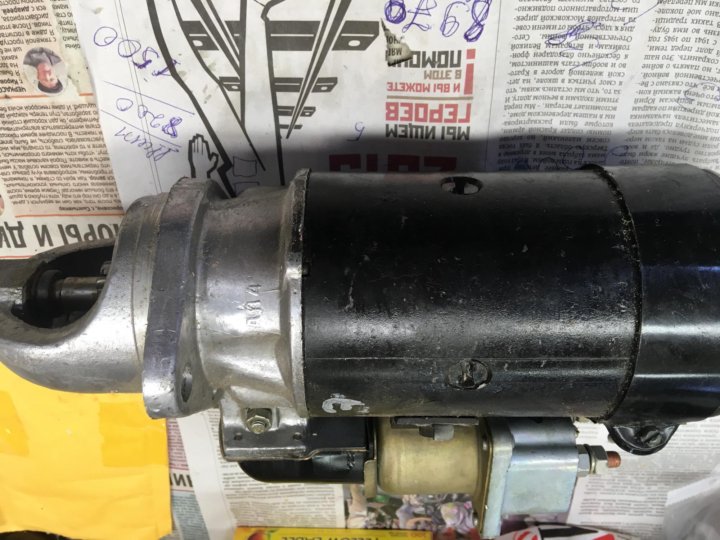

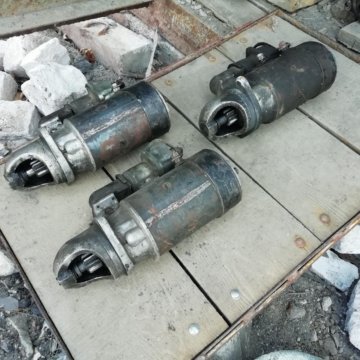

Стартер включается с помощью электромагнитного тягового реле 2 (рис. 1) типа РС14-А, закрепленного на корпусе 25. Установлен стартер с
левой стороны двигателя под впускным трубопроводом и при креплен к блоку цилиндров с помощью гаек и двух шпилек, ввернутых в картер
сцепления. Ниже приведена техническая характеристика стартера.

Номинальное напряжение, В …….12
Номинальная мощность, кВт …….1,3
Сила тока на режиме холостого хода, А ……85
Частота вращения якоря на режиме холостого хода, об/мин ……..5000
Сила тока при тормозном моменте 16 Н·м, А……500
Усилие прижима щеток, Н……10-14

Устройство стартера.

Стартер имеет четыре полюса, на которых расположены катушки 3 возбуждения, три из которых соединены между собой последовательно, а одна —
параллельно им.
Якорь 26 стартера вращается в двух бронзографитовых подшипниках 21 и 30, установленных в передней 20 и задней 29 крышках. К корпусу 25
стартера крышки при креплены двумя стяжными болтами.
На задней крышке укреплены щеткодержатели — два изолированных 14 и два замкнутых на массу 16 с медно-графитовыми щетками. Все щетки имеют
гибкие канатики, присоединенные винтами 13 к щеткодержателям. Изолированные щеткодержатели соединены между собой с помощью перемычки 12. К
одному из них подведен конец трех последовательно соединенных катушек обмотки возбуждения. Второй конец этих катушек присоединен к
контактному болту 4 тягового реле. Щетки прижимаются к коллектору при помощи пружин 15 щеткодержателя. Для доступа к щеткам и осмотра
коллектора в корпусе стартера имеются окна. Во избежание попадания в стартер грязи и воды окна стартера закрыты снаружи защитной лентой
28 с прокладкой 27 из водонепроницаемого картона.
На конце вала якоря находится привод стартера с шестерней 22 и муфтой 23 свободного хода, имеющей ролики 19. При помощи привода,
перемещающегося по шлицам вала под действием усилия тягового реле, приложенного к буферной пружине 24 привода с помощью рычага 11,
осуществляется зацепление шестерни стартера с венцом маховика и передача крутящего момента от стартера к двигателю.
Наличие муфты свободного хода предохраняет обмотку и коллектор якоря от разноса из-за возможного увеличения частоты вращения якоря
стартера при выходе двигателя на самостоятельный режим работы.
Перемещение привода по ленточной резьбе вала якоря и ввод шестерни в зацепление с венцом маховика осуществляются электромагнитным тяговым
реле 2, укрепленным при помощи двух болтов 1 к корпусу стартера. Реле имеет катушку б с втягивающей и удерживающей обмотками. Внутри
катушки находится передвигающийся якорь 7 реле, а под защитным кожухом 10 — возвратная пружина 8. На одном конце якоря ввернута шпилька 9,
шарнирно соединенная с рычагом 11 включения привода стартера. На другом конце закреплен шток с контактным диском 5.

Работа стартера.

Работа стартера происходит следующим образом. При повороте ключа замка зажигания в положение, соответствующее включению стартера,
замыкаются соответствующие контакты во включателе зажигания, и ток от аккумуляторной батареи поступает на обмотки тягового реле стартера.
Якорь тягового реле под действием электромагнитного поля обеих обмоток втягивается и посредством рычага включения, закрепленного на
оси 17, вводит шестерню в зацепление с венцом маховика. В конце хода якорь реле с помощью контактного диска замыкает главные контакты
реле, включая стартер, и одновременно замыкает дополнительный контакт, вследствие чего замыкается накоротко дополнительное сопротивление
катушки зажигания. В момент замыкания главных контактов происходит закорачивание втягивающей обмотки, и якорь тягового реле удерживается
во втянутом положении только удерживающей обмоткой.
После пуска двигателя и возвращения под действием пружины контактного устройства во включателе зажигания в исходное положение ток в цепи
удерживающей обмотки реле прерывается, якорь тягового реле под действием возвратной пружины возвращается в первоначальное положение и
выводит шестерню стартера из зацепления с венцом маховика. При этом контактный диск размыкает главные и дополнительный контакты тягового
реле.

Уход за стартером.

В процессе эксплуатации через каждые 10 тыс. км пробега необходимо проверять затяжку гаек крепления стартера и надежность
электрического контакта наконечников проводов и клемм.
После пробега 60 тыс. км рекомендуется снять стартер с автомобиля, разобрать, очистить детали от грязи, протереть их и осмотреть. После
устранения неисправностей провести регулировочные работы.

Проверка и регулировка привода стартера.

Проверка и при необходимости регулировка привода стартера производятся следующим образом:
при выключенном положении стартера проверяется размер 34-1,5 мм от фланца крышки до торца шестерни привода. Размер устанавливается с
помощью регулировочного винта 18 с контргайкой;
после проверки и регулировки исходного положения шестерни привода стартера в выключенном положении нажимом на рычаг 11 (предварительно
сняв защитный кожух 10) до упора перемещают привод в направлении включения и производят проверку величины хода шестерни при включении. У
правильно отрегулированного стартера зазор между торцом включенной шестерни привода и упорной втулкой должен быть 4,5 ± 1 мм. Зазор
якоря при этом должен быть выбран легким отжатием его в сторону коллектора.
В случае надобности регулировка этого зазора производится поворотом шпильки 9 якоря реле, для чего предварительно нужно вынуть шплинт и
ось рычага привода. При увеличенном зазоре регулировочную шпильку ввернуть, а при уменьшенном — вывернуть.
