Средства защиты в электроустановках — Охрана труда

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

***

СИЗ

Защитные средства делятся на 2 категории: коллективные и индивидуальные.

Защитные средства классифицируются на:

1. Изолирующие
2. Ограждающие
3. Приспособления для работы на высоте
4. Вспомогательные приспособления
5. Экранирующие.

Изолирующие защитные средства.

Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

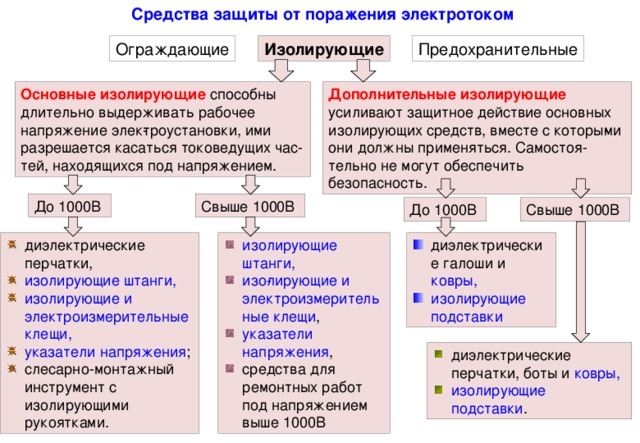

Все изолирующие защитные средства делятся на:

1. Основные
2. Дополнительные

Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

основные изолирующие средства:

1. диэлектрические перчатки,
2. изолирующие токоизмерительные клещи,
3. монтерский инструмент с изолированными рукоятками,
4. токоискатели.

дополнительные изолирующие средства:

1. диэлектрические галоши
2. коврики
3. изолирующие подставки

В электроустановках выше 1000 В:

основные изолирующие средства:

1. изолирующие штанги
2. изолирующие токоизмерительные клещи
3. указатели напряжения

дополнительные изолирующие средства:

1. монтерский инструмент с изолированными ручками
2. диэлектрические перчатки
3. боты
4. коврики
5. изолирующие подставки

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

В соответствии с приложением №8 к Инструкции по применению и испытанию средств защиты, используемых в электроустановках СО 153-34. 03.603-2003

Распределительные устройства напряжением до 1000 В
Изолирующая штанга (оперативная или универсальная)		По местным условиям
Указатель напряжения		2 шт.
Изолирующие клещи		1 шт.
Диэлектрические перчатки		2 пары
Диэлектрические галоши		2 пары
Диэлектрический ковер или изолирующая подставка		По местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности		То же
Защитные щитки или очки		1 шт.
Переносные заземления		По местным условиям
Распределительные устройства напряжением выше 1000 В
Изолирующая штанга (оперативная или универсальная)		2 шт. на каждый класс напряжения
Указатель напряжения		То же
Изолирующие клещи (при отсутствии универсальной штанги)		1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)
Диэлектрические перчатки		Не менее 2 пар
Диэлектрические боты (для ОРУ)		1 пара
Переносные заземления		Не менее 2 на каждый класс напряжения
Защитные ограждения (щиты)		Не менее 2 шт.
Плакаты и знаки безопасности (переносные)		По местным условиям
Противогаз изолирующий		2 шт.
Защитные щитки или очки		2 шт.

Требования к защитным средствам

Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т. п.), ставится штамп следующей формы:

Средства защиты от поражения электрическим током в электроустановках

Для безопасности персонала от поражения током требуются специальные средства. Они делятся на две категории — коллективные, выполняющие защитную роль, и индивидуальные (к ним относятся предохранительные приспособления), которые не только обеспечивают безопасность, но и выполняют технологическую функцию. К слову, боты или галоши относятся к категории защитных средств, а штанги — к приспособлениям.

Надо понимать, что словосочетания »средства защиты» и »средства индивидуальной защиты» — это не одни и те же понятия. Для четкого представления и правильного применения защитные средства от поражения током подразделяются на две группы. В одну — входят средства, которые предупреждают контакт человека с опасными электроустановками, а в другую — средства, защищающие человека при его соприкосновении с электроопасными приборами.

Коллективные средства защиты от поражения электрическим током

Различают предупреждающие и защитные коллективные средства.

Предупреждающие:

• покрытия с изоляцией;
• оболочки;
• блокировки;
• сигнализаторы и другие.

Применяются средства, которые выполняют защитную функцию при соприкосновении человека с токопроводящими или нетоковедущими частями. При контакте с участками, через которые проходит ток, используются аппараты заземления, нормализации потенциала, разрядники. Для обеспечения защиты при работе с токоведущим и нетоковедущим участком применяются УЗО, разделяющие трансформаторы, в том числе источники малого напряжения, молниеотводы.

Приспособления индивидуальной защиты человека от поражения электрическим током

Перед электромонтажными работами мастера обязательно подготавливают:

• накладки;
• колпаки;
• головные уборы в виде касок;
• страховочные канаты;
• штанги;
• измерительные клещи;
• указатели напряжения.

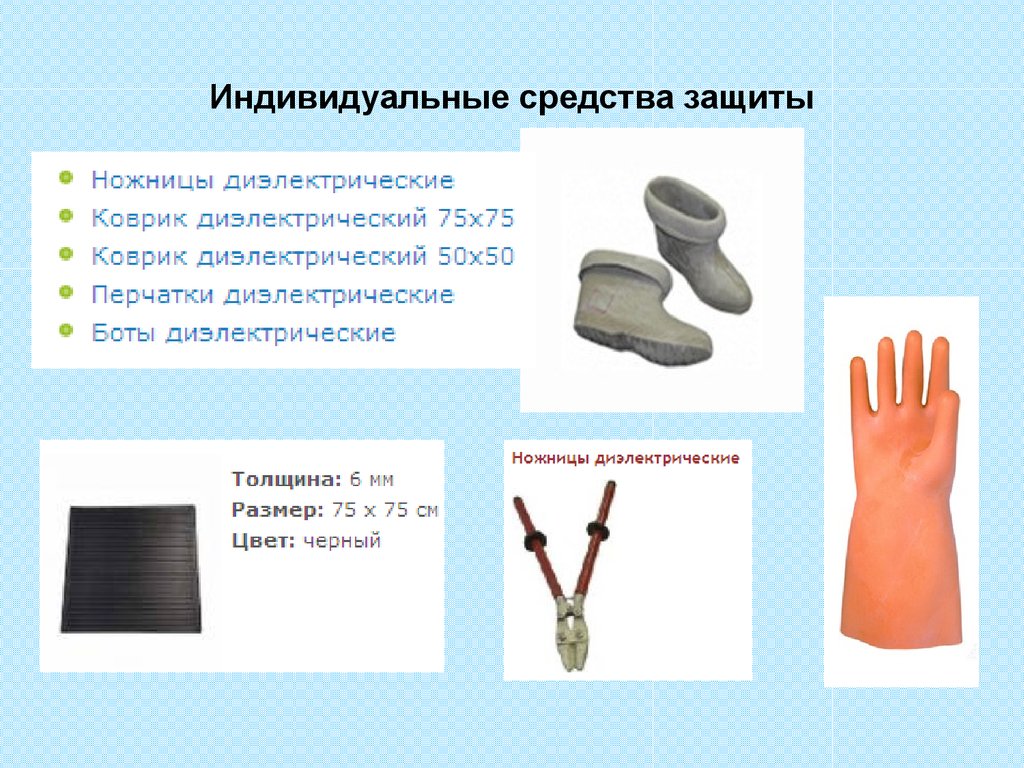

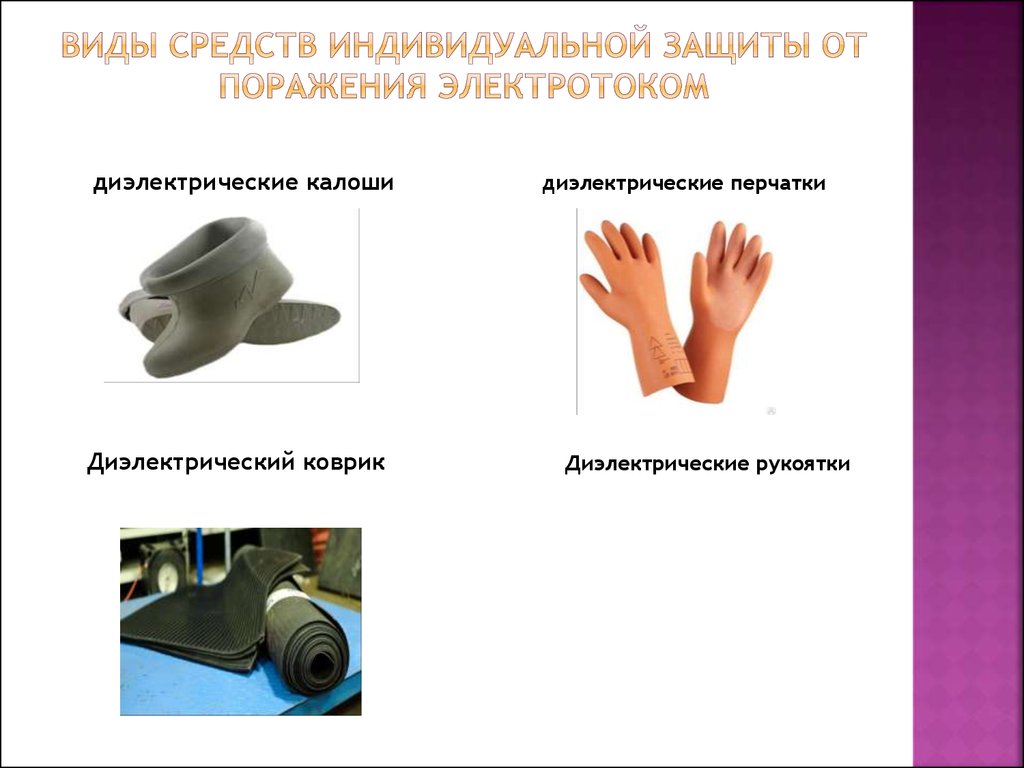

Стоит перечислить также защитные средства индивидуального значения:

• перчатки;
• коврики;
• подставки;
• резиновая обувь;
• кабины;
• площадки;
• лестницы;
• инструмент для слесаря.

Защитные средства, которые можно передвигать или переносить, приспособления (если работы с электрическими приборами ведутся под напряжением) делятся на главные и второстепенные. Такое деление обосновано возможностью каждого средства обеспечивать безопасность людей при определенном значении напряжения.

В действительности, каждое имеющееся средство защиты, в отдельности не гарантирует 100%-й безопасности. Учитывая этот фактор, на практике всегда применяется более двух средств. К слову, одновременно используются приборы защитного заземления и выключения, блокировочные системы и знаки безопасности.

Причины получения электротравм

В большинстве случаев на производстве человек травмируется при соприкосновении с токоведущими участками. Это может происходить непосредственным контактом либо через металлические предметы, например, экскаваторы, грузовые машины или автомобильные краны. Достаточно часто несчастные случаи происходят на промышленном предприятии в результате прикосновения к однофазным токопроводящим зонам приборов напряжением больше 1 кВ. С такой же регулярностью персонал травмируется под напряжением до 1 кВ.

При контакте с двухполюсными участками большинство сотрудников травмируются в РУ, на ТП, а при однополюсном — на ВЛ, в результате прикосновения к передвижной или переносной установке. Это значит, что первостепенно нужно усилить эффективность обоих видов средств — коллективной и индивидуальной защиты.

Нельзя определить количество людей, которые остались живы благодаря использованию средств защиты. Например, для подсчета числа спасенных людей за 12 месяцев в результате применения УЗО, необходимо иметь сведения о всех работниках, которые имели непосредственные контакты с токоведущими частями в течение этого года. Причем надо учитывать некоторые нюансы — находилось ли оборудование изначально под напряжением либо оно появилось в результате аварийной ситуации.

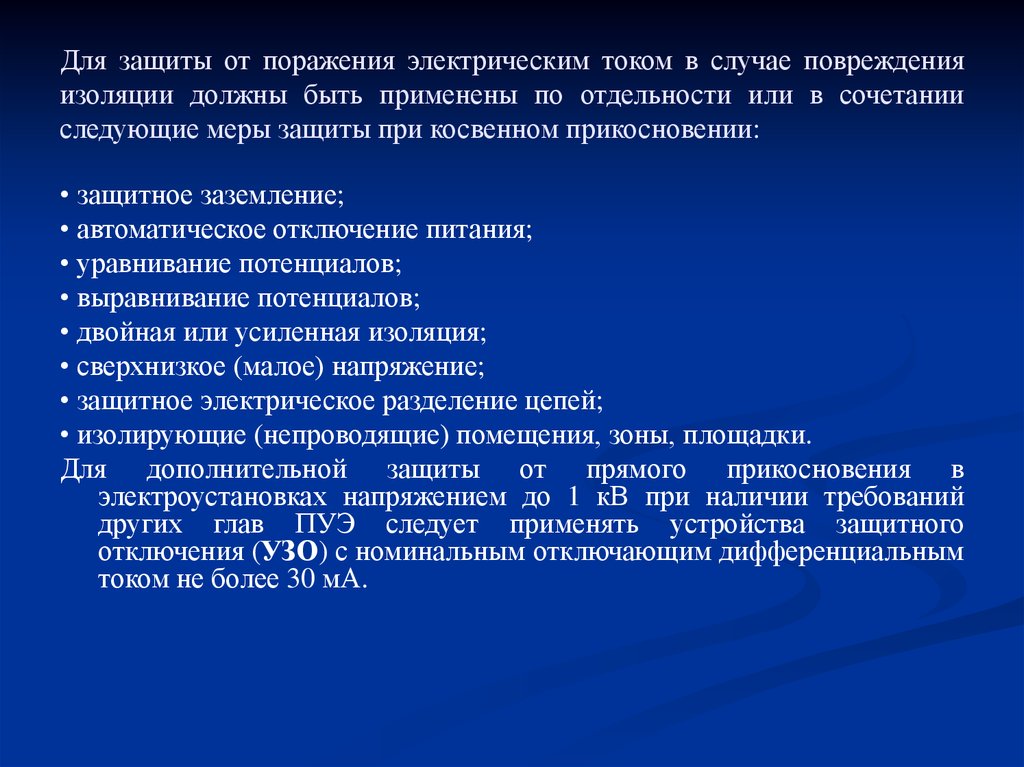

Важно взять во внимание вероятность поражения током при наличии, а также при отсутствии УЗО. По статистическим показателям, каждый четвертый случай получения электротравмы связан с плохим качеством, отсутствием либо неиспользованием защитного средства. Большинство травм получено по причине неприменения средств индивидуальной защиты. Это касается различных приспособлений, инструментов, знаков безопасности.

Исходя из практики, 1/3 часть травм при наличии поврежденной изоляции, происходит от соприкосновения с токоведущими участками оборудования, а не с его корпусом. Сегодня в таких ситуациях самыми эффективными считаются оболочки, покрытия с изоляцией. В случае соприкосновения с корпусом — защитное заземление, зануление (с ними на заводах связана 1/4 часть человеческих травм).

Среди частых нарушений инструкций по монтажным работам, использования заземляющего оборудования, стоит выделить скрученные и связанные друг с другом обрывки провода, которые применяются в качестве проводника. Люди получают травмы также в результате последовательного подключения к одному заземляющему устройству одновременно 3-4 приемников.

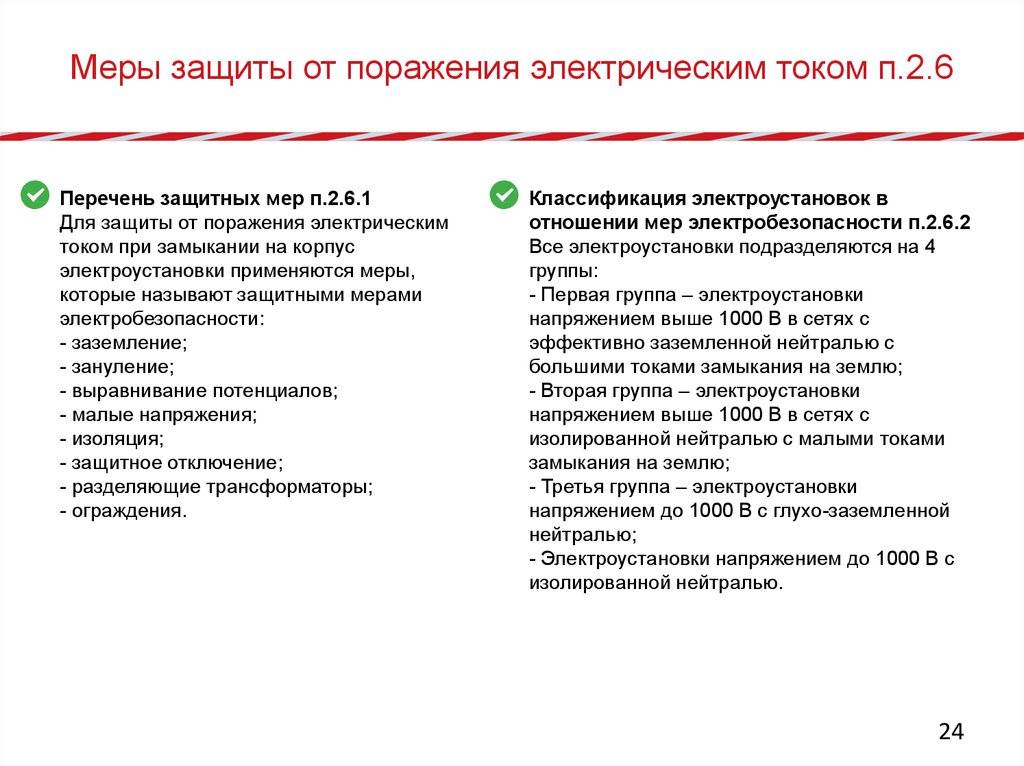

Опасным считается нарушение зануления, при котором проводник не подсоединен к нейтрали электроцепи, в том числе установка в нулевом проводе выключателей, подключение нулевых проводов на фазу, эксплуатация корпусов установок. При использовании зануления обязательно контролируется сопротивление зануляющих проводников и все сопротивление петли фаза-ноль.

Нулевой провод обычно обрывается внезапно. Значит, необходимо обеспечить автоматический контроль цепи зануления. Работники получают много травм на производстве по причине неправильного монтажа и использования аппаратуры защитного заземления, зануления. Это может наблюдаться при работе передвижных и переносных электрических установок.

В реальности невозможно устранить перечисленные нарушения лишь организационными методами. Необходимо проводить дублирование или замену другими техническими способами. Здесь можно использовать двойную изоляцию, защитное отключение. В ситуациях, где используется зануление, имеет смысл использовать автоматические выключатели. Причем они должны устанавливаться на трех фазах.

Важно вовремя диагностировать сопротивление петли фаза-ноль, проводить вторичное заземление нулевого провода на близком расстоянии к объекту защиты. Для осуществления таких действий применяются естественные заземлители.

Наличие блокировочных и сигнальных устройств помогает предотвращать неправильные действия работников производства. Ведь ошибки могут привести к несчастным случаям, аварийным ситуациям. Например, подобные устройства предупреждают приближение человека и автокрана, оповещают о недопустимом близком расстоянии к токоведущим участкам.

Использование перчаток на производстве имеет важное значение. Хорошим выбором станут изделия из латекса, которые отличаются эластичностью. Немало заводов лишены возможности учета и проверки средств индивидуальной защиты (галоши, перчатки) работников. По этой причине перечисленные изделия быстро выходят из строя. Поэтому важно проверять все виды защитных средств, чтобы полностью обезопасить персонал.

1910.335 — Средства защиты персонала.

1. По стандартному номеру
2. 1910.335 — Средства защиты персонала.

1910.335(а)

Использование средств защиты —

1910. 335(а)(1)

Средства индивидуальной защиты.

1910.335(а)(1)(я)

Работники, работающие в зонах с потенциальной опасностью поражения электрическим током, должны быть обеспечены и должны использовать средства электрозащиты, подходящие для конкретных защищаемых частей тела и выполняемой работы.

Примечание. Требования к средствам индивидуальной защиты содержатся в подразделе I настоящей части.

1910.335(а)(1)(ii)

Средства защиты должны поддерживаться в безопасном и надежном состоянии и должны периодически проверяться или тестироваться в соответствии с требованиями § 1910.137.

1910.335(а)(1)(iii)

Если изолирующие свойства защитного оборудования могут быть повреждены во время использования, изоляционный материал должен быть защищен. (Например, внешнее покрытие из кожи иногда используется для защиты резинового изоляционного материала.)

1910.335(а)(1)(iv)

Сотрудники должны носить непроводящие средства защиты головы везде, где существует опасность травмы головы от поражения электрическим током или ожогов из-за контакта с открытыми частями, находящимися под напряжением.

1910.335(а)(1)(в)

Работники должны носить средства защиты глаз или лица везде, где существует опасность повреждения глаз или лица электрическими дугами или вспышками или летящими предметами в результате электрического взрыва.

1910.335(а)(2)

Общее защитное оборудование и инструменты.

1910.335(а)(2)(и)

При работе вблизи открытых проводников или частей цепи, находящихся под напряжением, каждый работник должен использовать изолированные инструменты или погрузочно-разгрузочное оборудование, если инструменты или погрузочно-разгрузочное оборудование могут соприкасаться с такими проводниками или частями. Если изолирующие свойства изолированных инструментов или погрузочно-разгрузочного оборудования могут быть повреждены, изоляционный материал должен быть защищен.

1910.335(а)(2)(я)(А)

Оборудование для работы с предохранителями, изолированное по напряжению цепи, должно использоваться для удаления или установки предохранителей, когда клеммы плавких предохранителей находятся под напряжением.

1910.335(а)(2)(и)(Б)

Веревки и поручни, используемые вблизи открытых частей под напряжением, должны быть непроводящими.

1910.335(а)(2)(ii)

Защитные щиты, защитные барьеры или изоляционные материалы должны использоваться для защиты каждого работника от удара, ожогов или других травм, связанных с электричеством, когда этот работник работает вблизи открытых частей под напряжением, с которыми можно случайно соприкоснуться, или где возможно опасное электрическое нагревание или искрение. происходить. Когда обычно закрытые токоведущие части подвергаются обслуживанию или ремонту, они должны быть ограждены для защиты неквалифицированных лиц от контакта с токоведущими частями.

1910.335(б)

Методы оповещения. Для предупреждения и защиты работников от опасностей, которые могут привести к поражению электрическим током, ожогам или выходу из строя частей электрооборудования, должны использоваться следующие методы оповещения:

1910.335(б)(1)

Знаки безопасности и бирки. Знаки безопасности, символы безопасности или бирки для предотвращения несчастных случаев должны использоваться там, где это необходимо, для предупреждения сотрудников об опасности поражения электрическим током, которая может представлять для них опасность, как того требует § 19.10.145.

1910.335(б)(2)

Баррикады. Баррикады должны использоваться в сочетании со знаками безопасности, когда необходимо предотвратить или ограничить доступ сотрудников к рабочим зонам, подвергая сотрудников воздействию неизолированных проводников под напряжением или частей цепи. Проводящие барьеры нельзя использовать там, где они могут вызвать опасность электрического контакта.

1910.335(б)(3)

Обслуживающий персонал. Если знаки и заграждения не обеспечивают достаточного предупреждения и защиты от опасности поражения электрическим током, должен быть дежурный для предупреждения и защиты сотрудников.

[55 FR 32016, 6 августа 1990 г.]

Шесть простых способов защиты рабочих от поражения электрическим током — Охрана труда и техника безопасности

Шесть простых способов защиты рабочих от поражения электрическим током

• Автор Devin Partida
• 16 сентября 2021 г.

Опасность поражения электрическим током представляет собой актуальную угрозу на многих рабочих местах, что привело к гибели 166 рабочих в 2019 году. Поскольку электрическое оборудование является обычным явлением на любом рабочем месте, предотвращение этих несчастных случаев имеет решающее значение. Не все работают с высоковольтным оборудованием, но опасность поражения электрическим током встречается чаще, чем некоторые могут себе представить. Вот шесть способов, которыми работодатели могут защитить своих работников от поражения электрическим током.

1. Используйте кабели с хорошей изоляцией

Рабочие места могут значительно снизить риск поражения электрическим током за счет использования кабелей правильного типа. При установке или перестановке оборудования предприятия должны убедиться, что они используют линии с толстой упругой изоляцией.
Провода, входящие в комплект поставки оборудования, могут иметь недостаточную изоляцию. После многих лет использования изоляция некоторых кабелей может изнашиваться или ломаться. Например, предприятия, которые регулярно перемещают предметы, должны периодически менять линии на новые, с хорошей изоляцией.

2. Защита кабелей с помощью кабелепроводов

В некоторых рабочих условиях может потребоваться дополнительная защита электрических кабелей. Любая рабочая площадка, расположенная на открытом воздухе или с большим количеством проводов, должна быть проложена через защитные кабелепроводы, чтобы они были организованы и защищены от опасностей. Эти решения относительно недороги, но могут обеспечить значительную защиту.
Некоторые кабелепроводы могут выдерживать температуры от -58 до 392 F, что идеально подходит для использования на открытом воздухе, например, на строительных площадках. Внутренние помещения могут не нуждаться в таком уровне защиты, но кабелепроводы по-прежнему могут удерживать кабели в одном месте, защищенном от сдавливания или защемления.

3. По возможности избегайте работы вблизи линий электропередач

Строительным бригадам или бригадам по обслуживанию зданий, возможно, придется работать рядом с инженерными сетями, что может привести к сильным ударам. Если команды копают землю или работают над землей, эти кабели представляют серьезную угрозу. Чтобы свести к минимуму свой риск, рабочие должны знать, где проходят электрические линии, и избегать их, насколько это возможно.
За несколько дней до начала проекта команды могут позвонить по номеру 811 и попросить обозначить приблизительное местоположение подземных коммуникаций. При работе они должны отводить эти точки на такое расстояние, которое позволяет их работа.

4. Проверка и сообщение об опасности поражения электрическим током

Поражение электрическим током часто является результатом какой-либо неисправности, такой как неисправность проводки или оголенный провод. Рабочие могут избежать этих опасностей, проверяя их перед работой с электрическим оборудованием или рядом с ним. Если кто-то замечает опасность, он должен сообщить об этом, чтобы соответствующий персонал мог решить эту проблему.
На некоторых рабочих местах используются датчики для оповещения руководства о потенциальных опасностях. Компании с достаточным бюджетом должны рассмотреть этот техноцентрический подход к отчетности об опасностях, так как он может быть более надежным, чем потенциально забывчивые или рассеянные сотрудники.
