Средства защиты от поражения электротоком: Меры защиты от поражения электрическим током

Содержание

Средства защиты от поражения электрическим током — классификация


При работе со станционным и линейным электрооборудованием большое значение придается защите работника от повышенного напряжения и поражения электрическим током. Для этих целей используются специальные электрозащитные средства, обеспечивающие надежную защищенность работающих на электроустановках людей.

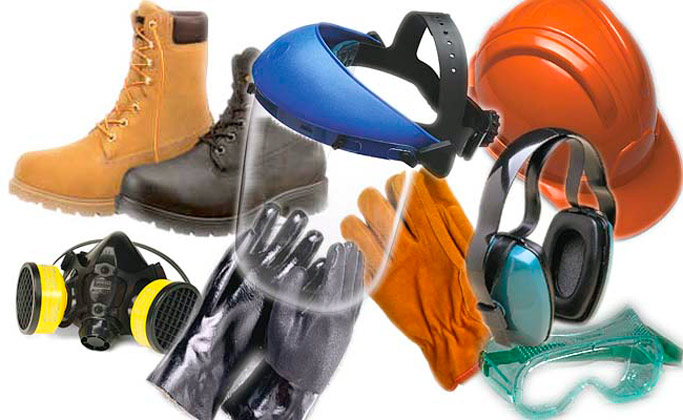

Средства индивидуальной защиты


Последний тип – СИЗ электрика. Средства индивидуальной защиты от поражения электрическим током используются только одним сотрудником. К индивидуальным средства защиты электромонтера относят:


  1. Очки. Защищают глаза от поражения мелкими частицами.


  2. Ограждение.


  3. Рукавицы.


  4. Пояса и канаты.


  5. Пластиковые каски.


  6. Респираторы и противогазы.

Описание наиболее распространенных дополнительных и основных средств защиты


Наиболее распространенным инвентарем считают перчатки. Их используют при всех работах. Перед проверкой их обязательно проверяют на герметичность. Перчатки не прошедшие проверку  использовать запрещают.


Слесарно-монтажные инструменты используют для работ при напряжении не выше 380 В. Их рукоятки изолированы пластмассовыми рукоятками. Они выполняют защитную функцию.


Указатели напряжения оснащены специальным индикатором. Светящий индикатор указывает о наличии напряжения в технике.


Изолирующие клещи выполняют только из пластмассы. Ими монтируют и демонтируют различные элементы, чаще всего предохранители.

Коллективные средства защиты применяются постоянно, в процессе эксплуатации оборудования


Представляют собой комплекс технических решений и организационных мероприятий, обеспечивающих защиту обслуживающего персонала при повседневной эксплуатации объекта.

К техническим способам защиты относятся


  • Защитная земля, зануление, используемые в комплексе с автоматическим отключением электросетей при возникновении нештатной (опасной) ситуации;


  • Изоляция проводников и частей установки, по которым протекает электрический ток. Разделение сетей (физическое и электрическое).


  • Установка ограждений на расстояниях, исключающих возможность прикосновения к токоведущим частям.


  • Сигнализация: звуковая и световая. Изменение характера сигнала при возникновении опасности должно идентифицироваться сотрудниками при любых условиях (отсутствие освещения, задымление, и пр.)


  • Установка предупреждающих знаков в местах, где наличие потенциальной угрозы не может быть определено без обозначений.

К организационным мероприятиям относятся


  • Определение ответственных лиц, которые руководят всеми работами на электроустановках (персональная ответственность).


  • Утверждение порядка проведения работ, перечня мероприятий, выполняемых согласно наряду.


  • Документальное оформление сроков, начала и окончания работ, а также перерывов.


  • Постоянное наблюдение за проведением работ уполномоченным лицом.


  • Предварительная подготовка рабочих мест, оснащение необходимым инструментом, предметами индивидуальной защиты.


  • Подготовка персонала: обучение, прием зачетов на знание техники безопасности, медицинский контроль.


Коллективные защитные приспособления в электрических установках не являются гарантией безопасности каждого сотрудника. Однако без этих мер, правильно организовать работы невозможно. Требования выполняются при работе в электрических установках до 1000 В, и выше 1000 В.


Все способы защиты на объектах выполняются в комплексе. Только сочетание коллективных организационных и технически мер, в сочетании с применением индивидуальной защиты, делают работы действительно безопасными.

Основные электрозащитные средства выше 1000 В


Основные изолирующие защитные средства от напряжения используют для работ под напряжением, и обеспечивают полную безопасность жизни человека. Рассмотрим, какие технические средства от поражения электрическим током применяют чаще всего (категория выше 1000 В):


  1. Все разновидности изолирующих штанг. Используют для установки и демонтажа различных деталей. А так же помогают освободить потерпевшего. Их можно использовать только внутри помещения. Если ремонт будет проходить снаружи здания, то не должно быть влажно. Обратите внимание, что при использовании штанги необходимо надевать перчатки.


  2. Клещи с изоляцией. С их помощью проводят установку или демонтаж предохранителей. Их используют строго по назначению и с учетом на сколько рассчитана изоляция. Размеры клещей зависят от напряжения. При работе необходимо надевать очки и перчатки. Клещи должны соответствовать степени защиты.


  3. Указатели высокого напряжения. Перед началом любой работы электрику необходимо определить, находится ли оборудование под напряжение. Его наличие или отсутствие определяют с помощью указателя.


  4. Устройства для измерений.

Дополнительные электрозащитные средства выше 1000 В


Кроме основного инвентаря для полноценного и безопасного труда электрика необходима дополнительная защита. К дополнительным средствам электрозащиты свыше 1000 (В) относят:


  1. Диэлектрические перчатки, галоши, коврики, щит или подставка, колпак и накладки. Перчатки защищают руки работника от воздействия тока. в электроустановках применяют диэлектрические галоши, чтоб обезопасить работника от тока, который может, проходит в основании. Коврик выполняет ту же функцию, что и галоши. Особо актуальны, если пол влажный. Подставка необходима при работе свыше 1000 (В). Они защищают от действия тока, если он есть в основании. Колпаки диэлектрические и накладки – это СИЗ, которые применяются во избежание короткого замыкания.


  2. Штанги для выравнивания потенциала. Применяют для переноса напряжения.


  3. Лестницы, изготовленные из стеклопластика. Они безопасны, так как по них не проходит ток.

Перчатки диэлектрические латексные

Подробнее

Коврик диэлектрический

Подробнее

Боты диэлектрические

Подробнее

Стремянка диэлектрическая 2 ступени «Эйфель»

Подробнее

Основные электрозащитные средства до 1000 В


Основные изолирующие защитные средства от напряжения во многом повторяют дополнительные орудия защиты свыше 1000 (В). Основные электрозащитные средства до 1000 (В) включают:


  1. Изолирующие штанги. Позволяют избежать поражения электрическим током.


  2. Диэлектрические перчатки бесшовные. Защищают руки электрика от поражения.


  3. Клещи с изоляцией и электроизмерительные клещи. Они необходимы для безопасной работы с приборами. Второй вариант клещей помогает определить напряжение. Если электрик пользуется клещами, то он должен быть оснащен перчатками и очками.


  4. Указатели низкого напряжения.


  5. Ручной инструмент с изоляцией. Он необходим для различных работ. К ним относят слесарный инструмент, на рукоятках которого есть изоляция. При этом толщина изоляции зависит от типа выполняемой задачи.


Рассмотренные электрозащитные средства в электроустановках до 1000 (В) гарантируют нужную безопасность сотрудника.

Дополнительные электрозащитные средства до 1000 В


Дополнительные электрозащитные средства в электроустановках до 1000 (В) необходимы для полной комплектации и защиты электрика. Технические способы защиты от поражения электрическим током включают в себя:


  1. Изолирующая подставка, колпаки, покрытия и накладки. Подставки размещают на полу, там, где будут проходить, работать электрики.


  2. Диэлектрический коврик. Используется, как и подставка. Он более удобен в использовании. Но коврик не подходит, если на полу есть вода. Перед использованием периодически необходимо проводить осмотр и проверку, так как он может быть поврежден.


  3. Изолирующие стеклопластиковые (диэлектрические) стремянки и приставные лестницы.


  4. Диэлектрические галоши.


  5. Штанги для выравнивания и переноса потенциала.

Проверка перед эксплуатацией


Перед каждым применением электрик должен убедиться, что не прошёл срок очередного испытания СИЗ, эта информация указывается на специальных клеймах. Кроме того, обязателен внешний осмотр, а при выявлении повреждений изолирующих покрытий средства должны направляться на внеочередные испытания. Диэлектрические перчатки дополнительно проверяют на герметичность, для чего наполняют воздухом и скручивают. При обнаружении утечек применение недопустимо.


Обращаем внимание на правильный подбор СИЗ в зависимости от условий применения, соблюдение периодичности и процедуры проведения проверок или испытаний. Нарушения в этих вопросах станут причиной получения электротравм, в том числе и с летальным исходом.

Периодичность проверок и испытаний


В соответствии с действующими нормативами и правилами определена чёткая периодичность проведения испытаний и проверок для СИЗ, применяемых в работе. Обязательная регулярность эксплуатационных испытаний:


  • Каждое полугодие такой проверке подвергают диэлектрические перчатки.


  • Ежегодно необходимо испытывать изолированный ручной инструмент, защитные галоши, измерительные штанги, включая высоковольтные УН.


  • Каждые 2 года проверяют токоизмерительные и изоляционные клещи, оперативные штанги.


  • Диэлектрические боты необходимо испытывать не менее 1 раза в года.

Общие правила хранения


При хранении средств защиты нужно обеспечить их исправность и пригодность.


Хранение средств


Соблюдаются правила:


  1. Хранятся в закрытых помещениях.


  2. Предметы из резины и полимеров хранить в шкафах, на стеллажах, защищать от солнечных лучей, тепла, щелочей, масел.


  3. Клещи, штанги, указатели напряжения не должны при хранении прогибаться и касаться стен.


  4. Противогазы, респираторы содержать в специальных сумках.


  5. Размещаются в специально оборудованных местах, лучше у входа в помещение, на щитах управления, должны оборудоваться крючками, полками, кронштейнами.


С тех пор как научились применять электрический ток, изобрели много методов и способов защиты от его опасного воздействия. Существующие защитные средства необходимо знать и правильно их использовать, в этом залог эффективности и безопасности.


Источники:


  • https://odinelectric.ru/elektrosnabzhenie/bezopasnost/sredstva-zashhity-ot-porazhenija-jelektricheskim-tokom


  • https://oooevna.ru/vypolnenie-rabot-pod-naprazeniem-v-elektroustanovkah-raznyh-klassov-naprazenia-metody-sredstva-zasity/


  • https://VseOToke. ru/elektrobezopasnost/elektrozashhitnye-sredstva


  • https://OFaze.ru/teoriya/sredstva-individualnoj-zashhity


  • https://ohranatryda.ru/tehnika-bezopasnosti/sredstva-zasity-ot-porazenia-elektriceskim-tokom.html

Средства защиты от поражения электрическим током

Если халатно относиться к защите от поражения электротоком, человек может столкнуться с крайне неприятными последствиями. На уровень опасности влияет вид, продолжительность воздействия, сила и напряжения тока, а также другие факторы, такие как влажность помещения, возраст и общее состояние человека. Для обеспечения безопасности на рабочем месте используются различные организационные и технические меры, а также специальные средства, обеспечивающие защиту от поражения электрическим током.

Технические и организационные меры электробезопасности


Вероятность поражения людей электротоком в производственных и бытовых условиях существенно повышается, если не соблюдаются меры безопасности либо когда бытовые приборы, электрооборудование функционируют неисправно. В отличие от других травм, удар током происходит не особо часто, но в большинстве случаев заканчивается летальным исходом или оказывает крайне негативное влияние на здоровье человека.

Чтобы обеспечить электробезопасность, требуется тщательно соблюдать определенные правила и проводить мероприятия, направленные на защиту от электротравматизма. Технические меры безопасности проявляются в:


  • Изоляции элементов, проводящих ток.


  • Заземлении.


  • Занулении.


  • Защитном отключении.


Не стоит забывать об организационных мерах:


  • Необходимо оформить наряды либо распоряжения и указать место, время работы, назначить ответственных сотрудников.


  • Не менее важно обучить специалистов и оформить допуск.


  • Следует контролировать проводимые рабочие процессы.


Что касается технических средств, обеспечивающих защиту от поражения током, то они бывают:


  • Изолирующими.


  • Предохранительным.


  • Ограждающими.


Самое время ознакомиться с особенностями каждого из этих типов.

Особенности изолирующих средств защиты


Изолирующие средства представлены двумя группами и бывают:


  • Основными. Речь идет о специальных средствах индивидуальной защиты, служащих для обеспечения безопасности в течение продолжительного срока в условиях напряжения 1000 В. Они доступны в виде диэлектрических перчаток, изолирующих клещей и штанг, слесарного инструмента с изолированными рукоятками, указателей величины напряжения.


  • Дополнительными. Не способны гарантировать стопроцентную безопасность работы в условиях напряжения 1000 В и используются как сопутствующие средства вместе с основными. Представлены диэлектрическими калошами, ботами, подставками, ковриками. Все средства сопровождаются маркировкой с указанием конкретных значений работы.



Вне зависимости от того, планируется ли покупка основных или дополнительных изолирующих средств, они должны в обязательном порядке соответствовать утвержденным нормам и требованиям. Например, изделия всегда хранятся как можно дальше от влажных источников и приборов отопления, а перед применением они подвергаются тщательному осмотру. Если на средстве присутствуют механические повреждения, надевать его нельзя.

Специфика предохранительных средств защиты


Предохранительные средства индивидуальной защиты обеспечивают безопасность при проведении электромонтажных работ в весьма затруднительных условиях, например, на высоте, когда наблюдается тепловое, механическое воздействие электрической дуги и так далее. Речь идет о предохранительных поясах, «когтях», лестнице, защитных щитках, касках, очках, специальной одежде и обуви, противогазах.

Предназначение ограждающих средств защиты

В эту категорию входят аксессуары, обеспечивающие коллективную безопасность, а именно, временно ограждающие или защемляющие источники электротока. Для предотвращения соприкосновения с токоведущими элементами используются щиты, ширмы, барьеры, клетки, заземляющие и шунтирующие штанги, плакаты и специальные знаки.

В качестве примера можно привести знак, на котором указана надпись о недопустимости включения оборудования, поскольку на объекте работают люди. Обычно он располагается рядом с коммутационным аппаратом, чтобы когда специалисты выполняют настройку оборудования, на него не подавалось напряжение.

Таким образом, поражение электротоком является весьма тяжелой травмой, нередко приводящей к летальному исходу. Владельцы объектов, где работа напрямую связана с электрическим током, должны в обязательном порядке позаботиться о том, чтобы предоставить работникам необходимые средства. Приобрести их можно в нашем интернет-магазине, где предлагается солидный ассортимент товаров по приемлемой стоимости. В случае необходимости рекомендуется обращаться к квалифицированным менеджерам компании и консультироваться с ними.

Прямой и непрямой контакт – защита от поражения электрическим током

Прямой контакт — это любой контакт с системой, находящейся под напряжением, который, как нам известно, опасен. Косвенный контакт относится к контакту с корпусом устройства или, иногда, даже с другим соседним устройством, которое должно быть безопасным, но перестает быть таковым в результате неисправности. Контакт может привести к поражению электрическим током, но что именно?

Характер поражения электрическим током

Нервная система человека контролирует все движения мышц, как произвольные, так и непроизвольные. Нервная система передает электрические сигналы между мозгом и мышцами, которые, таким образом, стимулируются к сокращению. Сигналы электрохимические по своей природе, с величиной напряжения всего в несколько милливольт. Таким образом, когда человеческое тело подключено к гораздо более мощной внешней цепи, его нормальные функции подавляются этими внешними сигналами. Принудительный ток, протекающий через нервную систему организма, называется «электрическим ударом», который может представлять смертельную опасность.

Все мышцы получают гораздо более сильные сигналы, чем они обычно получают в физиологических условиях, и в результате сокращаются гораздо сильнее. Это вызывает неконтролируемые движения и боль. Даже реакции человека, находящегося в сознании, обычно недостаточно для предотвращения последствий шока. Это потому, что сигналы от мозга, пытающегося уравновесить ударные токи, теряются в силе наложенных сигналов.

Хорошим примером является шоковый эффект «не отпускай». Когда человек прикасается к проводнику, который посылает ударные токи через его руку, мышцы реагируют, смыкая пальцы на проводнике таким образом, что он в конечном итоге крепко сжимается. В этой ситуации человек не может отпустить провод и разорвать цепь.

Последствия поражения электрическим током сильно различаются в зависимости от силы тока, протекающего через нервную систему, и пути, пройденного через тело. Тема очень сложная, но мы знаем, что вред для организма зависит от двух факторов:

  • величина тока, протекающего через тело, и
  • время экспозиции.

Тело человека состоит в основном из воды и имеет очень низкое сопротивление. Однако кожа обладает очень высоким сопротивлением, которое зависит от многих факторов — от возможного присутствия воды (или пота) до ожогов кожи. Таким образом, наибольшее сопротивление оказывается в местах входа и выхода тока из организма через кожу. Человек с жесткой и сухой от природы кожей обладает гораздо большей устойчивостью к ударному току, чем человек с мягкой и влажной кожей. Сопротивление кожи резко снижается, если она была обожжена из-за присутствия электропроводящих углеродных частиц.

На самом деле ток ограничен импедансом человеческого тела, т.е. его емкостью и сопротивлением. Импеданс трудно предсказать, так как он зависит от многих факторов, в том числе от приложенного напряжения, уровня тока и времени воздействия, площади контакта с цепью под напряжением, силы прижатия кожи к проводнику, состояния кожа, температура окружающей среды и тела и т.д.

Обратите внимание, что схема очень приблизительная. Поток тока через тело, например, вызывает потоотделение жертвы, что быстро снижает сопротивление кожи после начала удара током. К счастью, люди, пользующиеся электроустановками, редко ходят босиком, поэтому электрическое сопротивление обуви и напольных покрытий часто увеличивает общее сопротивление пути удара и снижает ударный ток до более безопасного уровня.

Имеется очень мало достоверных данных о воздействии ударных токов, поскольку они варьируются от человека к человеку и даже для конкретного человека с течением времени. Однако мы знаем, что ток силой более одного миллиампера в организме вызывает ощущение удара. Сто миллиампер, вероятно, быстро станут смертельными, особенно если такой ток протекает через сердце.

Если шок продолжится, его последствия могут оказаться еще более опасными. Например, импульсный ток 500 мА может не иметь долговременных последствий, если он длится менее 20 мс, но 50 мА в течение 10 с может привести к летальному исходу. Последствия шока могут быть разными, но наиболее опасным исходом является фибрилляция желудочков (нарушение последовательности сердечных сокращений) и сужение грудной клетки, приводящее к остановке дыхания.

Первым условием для поражения электрическим током является контакт с проводником, находящимся под напряжением. Контакт подразделяется на два типа.

Прямой контакт

Поражение электрическим током происходит в результате контакта с проводником, т. е. с проводником под напряжением, являющимся частью цепи. Пример: кто-то снимает крышку с электрического выключателя и касается проводов внутри. Также это может произойти в результате повреждения изоляции проводов. В этом случае системы защиты от перенапряжения не обеспечивают никакой защиты, но ее может обеспечить УЗО с током срабатывания до 30 мА.

Шнуры питания в TME

Защита от прямого прикосновения

Средства защиты от прямого прикосновения в основном предназначены для сведения к минимуму возможности прикосновения к проводам под напряжением. К этим мерам безопасности относятся:

  1. Изоляция частей под напряжением – это стандартная процедура. Провода часто имеют двойную изоляцию, а изоляцию дополнительно усиливают для повышения устойчивости к перепадам температуры или изгибам.
  2. Обеспечение физических барьеров или кожухов, защищающих от прикосновения (IP2X) – при наличии горизонтальных поверхностей применяется защита IP4X (за исключением твердых тел шириной более 1 мм).
  3. Размещение провода вне досягаемости или создание барьеров, препятствующих доступу людей к частям, находящимся под напряжением (находящимся под напряжением). Для этого используются различные виды ограждений, шкафов или страховочных сеток.

    4. УЗО

  4. обеспечивают дополнительную защиту, но только при контакте токоведущей (находящейся под напряжением) части с заземленной частью.

Что такое непрямой контакт – электротехника

Поражение электрическим током от непрямого контакта происходит, когда объект, который не должен находиться под напряжением, становится таким, например, как из-за неисправности (повреждения изоляции) или неисправности электропроводки. Таким образом, контакт с внешними корпусами, монтажными/фиксирующими деталями или переключателями может представлять опасность. Люди, подвергающиеся наибольшему риску такого удара, — электротехники и инженеры.

Защита от косвенного контакта

Существуют три меры безопасности, обеспечивающие защиту от поражения электрическим током при контакте с проводником или компонентом, который не должен находиться под напряжением в нормальных условиях: лимит времени. На практике это включает уменьшение импеданса контура замыкания на землю.

  • Использование УЗО, отключающего электропитание в случае остаточного тока (утечки).

    • УЗО на TME

    3.Использование локального дополнительного эквипотенциального соединения для обеспечения того, чтобы сопротивление между частями, к которым можно прикасаться одновременно, было настолько низким, что между ними не может возникнуть опасная разность потенциалов. Обратите внимание, что хотя такие меры предосторожности устраняют опасность непрямого контакта, все же необходимо убедиться, что источник питания отключен, чтобы обеспечить защиту от других неисправностей, таких как перегрев.

    1. Иногда опасное напряжение можно поддерживать, если использовать источник бесперебойного питания (ИБП) или резервный генератор с автоматическим запуском.

    Одновременная защита от прямого и непрямого контакта

    Чаще всего для всех установок используются меры защиты как от прямого, так и от прямого контакта. Кроме того, также применяются многие нетехнические меры, например. добросовестное образование в области охраны труда. Здравый смысл и подход «безопасность превыше всего» могут в значительной степени свести к минимуму риск поражения электрическим током. При работе с электрическими установками не забывайте использовать должным образом изолированные инструменты и средства защиты, которые сводят к минимуму риск несчастных случаев, такие как предохранители Panduit, входящие в наше предложение.

    Вы интересуетесь электроникой? Посетите Tech Master Event

    Если вы новичок в мире электроники и делаете свои первые схемы, Tech Master Event — это веб-сайт, который вам нужен! Платформа предназначена для того, чтобы вы могли публиковать свои собственные проекты и черпать вдохновение в работах других пользователей.

    Tech Master Event также является местом проведения множества конкурсов для молодых инженеров-электронщиков со всего мира.

    Посетите мероприятие Tech Master Event

    Поделитесь этой статьей

    Классы защиты IEC для источников питания

    Наш менеджер по продукции объяснит правила электронной защиты, а также как определить, к какому конкретному классу относится ваш новый источник питания и почему.

    ОБЗОР

    • Краткое описание различий классов I, II и III по IEC.
    • Как классы защиты IEC используются в электронной промышленности, чтобы различать требования к защитному заземлению устройств.
    • Важное различие между блоком питания IEC класса II и блоком питания NEC класса 2.

    Международная электротехническая комиссия (МЭК) установила три класса безопасности для источников питания, иначе называемых классами электроприборов или классами защиты. Они используются для определения и реализации методов, которые предотвращают потенциальную опасность поражения электрическим током пользователей источников питания.

    Хотя эти риски разделены на три четкие категории, за ними не всегда легко следовать, поэтому наш менеджер по продукции Эндрю Брайарс разберет конкретное значение каждого класса, чтобы устранить любую путаницу, связанную с этой темой.



    Классы защиты IEC

    Источники питания относятся к одному из трех классов защиты в зависимости от необходимости (или отсутствия) подключения защитного заземления, также известного как «заземление». Это работает, обеспечивая путь для протекания неисправного электрического тока на землю, защищая пользователей от ударов при нарушении изоляции оборудования.

    Класс I — где защита пользователя от поражения электрическим током достигается за счет комбинации изоляции и защитного заземления.

    Класс II — где защита пользователя от поражения электрическим током достигается за счет двух уровней изоляции (двойной или усиленной) без необходимости заземления.

    Класс III — если вход подключен к цепи безопасного сверхнизкого напряжения (БСНН), что означает, что дополнительная защита, например заземление, не требуется.



    Заземление и изоляция

    Под заземлением понимается способ защиты людей от поражения электрическим током в случае отказа, который обычно возникает из-за чрезмерных перегрузок по мощности, напряжения или старения материалов. Результатом этого могут быть опасные напряжения, пожары и взрывы, материальный ущерб, травмы и даже смертельные случаи. Когда происходят такие отказы, «ток короткого замыкания (который во много раз превышает нормальный рабочий ток) течет через защитный заземляющий провод и через землю обратно в точку пуска распределительного трансформатора».

    Защитные проводники представляют собой системы защиты заземления. Они служат для надежного направления неисправного тока в землю и отвода его от людей, которые могут соприкоснуться с ним, с помощью автоматического выключателя или предохранителя, останавливая поток электричества в неисправной цепи. С другой стороны, изоляция использует пластик в качестве изолирующего барьера, поскольку он является плохим проводником электричества, поэтому ток подключается к правильной цепи, предотвращая любую утечку электричества без необходимости заземления.

    В некоторых устройствах защиты источников питания вместо защитного заземления используется функциональное заземление. В этом процессе используется трансформатор, который позволяет электричеству достигать земли, не допуская при этом ошибочного тока. Защитное заземление также делает это, но функциональное заземление отличается тем, что оно не обеспечивает защиту от опасного поражения электрическим током. Тем не менее, это помогает уменьшить электромагнитный шум, что жизненно важно для многих медицинских приборов, которые страдают от помех от близлежащего электрического оборудования, такого как кардиостимуляторы или дефибрилляторы.



    Бесценный ресурс и вся необходимая информация —  Основное руководство по источникам питания  —  вы получили свою копию?



    Различия классов

    Важно отметить различие между источником питания класса II, как описано выше, и источником питания класса 2 с ограниченной мощностью (LPS), который представляет собой источник питания, относящийся к (ВА) номинальная мощность ограничена. ВА относится к уровню мощности в электрической цепи постоянного тока.

    Блоки питания класса I

    Блоки питания класса I сначала защищают пользователя, по крайней мере, с помощью одного слоя основной изоляции. Затем он использует шасси с заземляющим проводом — заземляющее соединение обычно на корпусе источника — которое заземляет опасное напряжение до того, как оно достигнет пользователя в случае выхода из строя основной изоляции. Защитное заземление является обязательным требованием для всех устройств класса I.

    Источники питания класса II

    Компонент класса II или открытый блок питания не требует заземления для обеспечения безопасной работы. Необходимо соблюдать минимальное расстояние от любой части, находящейся под напряжением, до корпуса, независимо от того, является ли он токопроводящим или нет, чтобы поддерживать два уровня защиты, необходимые для защиты от одиночного отказа в системе. Использование внешнего источника питания класса II не представляет сложности, главное отличие от продукта класса I заключается в том, что для безопасной работы ему требуются только 2-жильные главные провода. Защита обеспечивается двойной или усиленной изоляцией, а не защитным заземлением и основной изоляцией. Таким образом, источники питания IEC класса II не обязаны иметь защитный заземляющий проводник, подведенный к источнику питания.

    Однако часто возникает путаница между источником питания IEC Class II и NEC Class 2. Первый описывает защиту изоляции для защиты пользователей от поражения электрическим током, а второй касается установки электрической системы. Класс 2 NEC используется для оценки требований к проводке между выходом питания и входом нагрузки с учетом таких факторов, как размер провода, способ установки и коэффициент сопротивления (величина тока, проходящего по проводам).

    В то время как источник питания класса II не требует защитного заземления, некоторые продукты класса II с меньшей мощностью находят применение в системах класса I, а в устройствах класса II часто используется функциональное заземление в системе. Блок питания Класса II разработан с учетом требований ЭМС по излучению и помехоустойчивости.
