Штепсельные соединения

Штепсельные соединения бывают двух- и трехполюс-ные. Они предназначены для подключения ручных электрических машин и других переносных установок-приемников тока к электрической сети, а также для наращивания (увеличения длины) токоподводящего кабеля.

Штепсельные соединения применяют только при мощности токоприемников до 1 кВт. При мощности переносных электроустройств более 1 кВт и напряжении свыше 36 В они должны иметь блокировку.

Для подключения к электрической сети ручных электрических машин применяют штепсельные соединения: для машин I класса защиты ИЭ-9901А, II класса защиты — ИЭ-9903, III класса защиты — ИЭ-9902А.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Штепсельное соединение (ИЭ-9901А или ЙЗ-9902А) состоит из пластмассовой розетки и вилки, соединенных между собой накидной гайкой. Между розеткой и вилкой имеется прокладка (рис. 1).

Внутри розетки и вилки смонтированы фазовые и заземляющие контакты. Для обеспечения непрерывной цепи заземления при изменении направления вращения вала электродвигателя в розетке предусмотрено два заземляющих контакта, к которым присоединяется заземляющая жила кабеля от сети. Заземляющую жилу кабеля от токоприемника (ручной машины) присоединяют к заземляющему контакту вилки, который длиннее рабочих контактов на 3 мм.

Оболочку проводов и кабелей заводят в ручную машину с электрическим приводом, а также в штепсельное соединение и прочно закрепляют их там во избежание излома. Для предотвращения перегибов и перетирания кабель около рукоятки ручной машины заключен в резиновую предохранительную трубку с надетой на нее металлической спиралью.

Штепсельное соединение двухполюсное ИЭ-9903 состоит из розетки и вилки, соединенных накидной скобой. Пружинные наконечники предохраняют кабель от перегибов и преждевременного износа (рис. 2).

Соединение имеет три контакта. Для ручных машин с однофазным коллекторным двигателем напряжением 250 В токоподводящие жилы кабеля подсоединяют к крайним контактам, а заземляющую жилу -— к среднему контакту. Средний контакт имеет большую длину по сравнению с крайними и раньше вступает в соприкосновение, что обеспечивает заземление ручных машин до начала поступления к ним электрического тока.

Меры безопасности при пользовании штепсельным соединением аналогичны общим требованиям безопасности при работе с электрическими приборами.

Рис. 1. Штепсельное соединение ИЭ-9901А
1 — вилка; 2 — накидная гайка; 3 — розетка

Рис. 2. Штепсельное соединение ИЭ-9903
1 — штепсельная розетка; 2, 3 — контактные винты; 4 — штепсельная вилка; 5 — накидная скоба; 6, 7 — пружинные наконечники

При пользовании соединением запрещается:
— присоединять провода и кабели к электросети путем набрасывания оголенных проводов кабеля на группы распределительных шкафов, пусковых ящиков или на электролинии;
— пользоваться штепсельными соединениями, у которых погнуты или обнажены контакты и разбит корпус;
— подключать штепсельное соединение к сети при окрашенных или загрязненных гребнях и скобах замков штепсельных соединений;
— применять штепсельное соединение без соединительной накидной скобы, закрытой на защелку без плотно завинченной накидной гайки;
— открыто прокладывать токоподводящий кабель через подъездные пути и в местах складирования материалов; при отсутствии возможности подвески кабеля его следует закрыть коробом, изготовленным из досок;
— в целях предохранения контактов от подгорания включать и выключать штепсельное соединение при работающей ручной машине;
— прокладка кабеля в соприкосновении с металлическими, горячими, влажными и масляными поверхностями.

Временную разводку электросети для питания ручных машин необходимо подвешивать на опорах высотой не менее 2,5 м от уровня пола, при этом кабель должен быть надежно закреплен, но не сильно натянут.

Штепсельные соединения

Штепсельные соединения ИЭ9901 и ИЭ9902 представляют собой вспомогательное оборудование, предназначенное для эксплуатации ручного электроинструмента.

Штепсельные соединения (трехполюсные с защитным контактом) используют для подключения электроинструментов к электросети, а также для увеличения длины токопроводящего шнура. Вилка монтируется на шнур электроинструмента, а розетка — на шнур питающей сети. Для обеспечения непрерывной цепи заземления при изменении направления вращения вала электродвигателя в розетке штепсельного соединения ИЭ9901 на 250/380 В предусмотрены два заземляющих контакта, к которым присоединяется заземляющая жила кабеля от сети.

Штепсельное соединение ИЭ9903 предназначено для подключения электроинструментов к питающей сети, а также для наращивания (увеличения длины) токопроводящего кабеля. Двухполюсное штепсельное соединение ИЭ9903 состоит из розетки и вилки, соединенных накидной скобой. Пружинные амортизаторы предохраняют кабель от крутых перегибов.

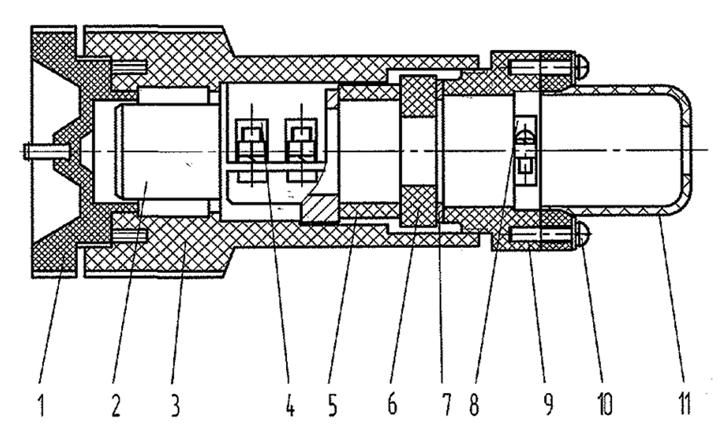

Рис. 3. Штепсельное соединение ИЭ9903

Соединение имеет три контакта. Для инструмента с однофазным электродвигателем напряжением до 250 В токоподводящие жилы присоединяют к крайним контактам (гнездам), а заземляющую жилу — к среднему контакту. Доследний выполнен длиннее крайних, чтобы при соединении «земля» включалась раньше. При использовании штепсельных соединений для инструментов с трехфазным электродвигателем напряжением не свыше 36 В все три контакта используются как токоведущие.

Типы штепсельных разъёмов

01.02.2014

Типы штепсельных разъёмов

Штепсельные соединители (от нем. Stöpsel — пробка) — это приспособления для разъёмного подключения электроприборов к электрической сети. Штепсельное соединение состоит из двух частей: розетки и вилки.

Штепсельная розетка — часть соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения. Для предотвращения контакта с посторонними предметами розетка исполняется как гнездовой разъём.

Штепсельная вилка — часть соединителя для подключения потребителя электроэнергии к розетке. Электрические контакты вилки обычно имеют форму штырей, которые придают ей некоторое сходство со столовой вилкой, отчего и произошло русское название. Может соединяться с электроприбором гибким кабелем (шнуром), либо быть неподвижно закреплённой на нём.

Распространение стандартов

Широкое применение электричества в быту невозможно без разработки соответствующих стандартов. Стандартизация электроустановочных изделий позволяла сделать использование электричества более безопасным, приборы — более надёжными, недорогими и массовыми. Однако нередко стандарты в разных странах разрабатывались независимо друг от друга, что привело к их большому разнообразию и несовместимости друг с другом. Некоторые стандарты не получали широкого распространения и исчезали. В результате влияния экономических и политических факторов некоторые страны меняли свои стандарты. Гостиницы и аэропорты для удобства путешествующих могут иметь розетки иностранных стандартов. В некоторых странах могут одновременно использоваться несколько стандартов подключения, напряжения и частоты, что нередко приводит к проблемам.

Стандарты разных стран

В мире наиболее распространены два основных стандарта напряжения и частоты. Один из них — американский стандарт 110—127 Вольт 60 Герц, совместно с вилками A и B. Другой стандарт — европейский, 220—240 Вольт 50 Герц, вилки типов C — M.

Большинство стран приняли один из этих двух стандартов, хотя иногда встречаются переходные, или уникальные стандарты.

Типы, используемые в настоящее время

Электрические вилки и розетки различаются от страны к стране по форме, размеру, максимальному току и другим особенностям. Тип, используемый в каждой стране, закрепляется законодательно, принятием национальных стандартов. В данной таблице каждый тип обозначен буквой, согласно публикации международной электротехнической комиссии.

На рисунках зелёным цветом обозначен заземляющий контакт, серым — фаза, белым — ноль.

¹ Существуют вилки специальной формы, которые механически поляризованы при использовании розетки типа E (фактически же поляризация отсутствует)
² Вилки можно вставить в розетку типа E только в одном положении, но недостаточно строгие требования к разводке приводят к тому, что на практике поляризация не соблюдается
³ Необходимости в изоляции основания контактных штифтов нет, благодаря заглублённой конструкции розетки

В таблице приведены только наиболее распространённые типы. Кроме них существует множество нестандартных вилок и розеток. Причины их использования различны: иногда производители разрабатывали собственные, несовместимые с другими стандартами конструкции разъёмов, которые по какой-то причине завоёвывали на определённое время популярность, но так и не были вписаны в стандарты. В домах старой постройки до сих пор встречаются розетки устаревших типов, от которых уже отказались. Иногда специально разрабатывались розетки, несовместимые с популярными, чтобы исключить подключение в них приборов общего назначения, или наоборот — вилки, устанавливаемые на приборы, для которых необходима особая электросеть. Примеры, когда это может понадобиться:

• «чистая» земля для использования в компьютерных системах;
• аварийные источники питания;
• источники бесперебойного питания для критических систем или аппаратов поддержки жизнедеятельности;
• изолированное питание медицинских инструментов;
• «сбалансированное» помехозащищённое питание для подключения студийной аппаратуры;
• театральное освещение;
• низковольтное питание в местах повышенной опасности, детских садах, школах и т. д.

Особняком стоят разъёмы для подключения электроплит. Электроплита обычно является одним из самых мощных бытовых электроприборов, в стандартную бытовую розетку могут быть подключены только электроплиты малой мощности (обычно одно- и двухконофорочные без духового шкафа). Установка мощной электроплиты требует специального разъёма. И если в США для электроплит разработан разъём NEMA 14-50, то в большинстве других стран отсутствуют какие-либо стандарты на них. В этих случаях могут использоваться промышленные разъёмы, либо нестандартные разъёмы различных производителей. Разъёмы для подключения электроплит от разных производителей нередко несовместимы между собой и продаются парами «Розетка-вилка»
