Дизель-электрический кран СМК-10 базируется на грузовом шасси Минского автозавода. Техника создана конструкторами кранового завода в Иваново, серийный выпуск начат в 1965 г. Для увеличения объемов производства документацию передали на ремонтно-механический завод, расположенный в г. Донской (Тульская область).

Все машины имеют унифицированную конструкцию с отдельными электродвигателями для каждого механизма. Гидравлическая система установлена только на поздних модификациях. Управление крановой установкой осуществляется рычагами и педалями из отдельной кабины машиниста, расположенной на поворотной платформе. Грузоподъемность машин составляет 7,5-14 т.

СМК-7

Кран СМК-7 является ранней модификацией машины, использовавшей в качестве базы грузовые автомобили МАЗ-200, оснащенные рядным 2-тактным дизелем с наддувом. На борту крана имелась специальная грузовая лебедка, предназначенная для подтягивания грузов в рабочую зону.

Автокран СМК-7 в дальнейшем модернизировали, переставив установку на шасси МАЗ-5334, оборудованное 4-тактным дизелем мощностью 180 л.с. Грузоподъемность всех вариантов составляет 7,5 т.

СМК-10

Дизель-электрический кран с грузоподъемностью 10 т, построенный на базе грузовика МАЗ-5334. Особенностью конструкции являются винтовые выносные опоры, которые настраиваются вручную. Техника комплектовалась стрелой длиной 10 м, которая допускала установку 2 дополнительных секций (по 3 м каждая). Конструкция крана не предусматривает движение с подвешенным на крюке грузом. Разрешается производить поворот башни с одновременным опусканием или поднятием груза либо стрелы.

СМК-14

Автокран СМК-14, имеющий грузоподъемность 14 т, использует в качестве базы грузовик МАЗ-5337. Приводы машины оснащены асинхронными электродвигателями с рабочим напряжением 380 В. Источником энергии является генератор, установленный на автомобильном шасси. Привод ротора осуществляется от редуктора отбора мощности, смонтированного на коробке передач.

На генераторе имеется распределительная коробка, предназначенная для подсоединения внешних приборов с суммарной мощностью не более 30 кВт. Допускается питание потребителей, установленных на кране от внешнего источника переменного 3-фазного тока. Подключенный по такой схеме автокран СМК-14 может использоваться в помещениях с плохой вентиляцией.

СМК-101

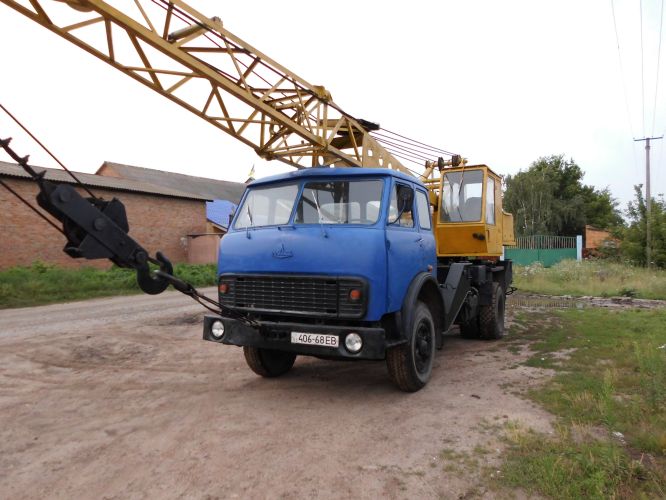

Кран СМК-101, предназначенный для перемещения грузов весом до 10 т, базируется на коммерческом грузовом шасси МАЗ-5334. Крановая установка установлена на опорном контуре, оснащенном выносными опорами с гидравлическим приводом. В схеме гидравлики имеется шестеренный насос, оснащенный приводом от отдельного электродвигателя, имеющего мощность 3 кВт.

Краткое описание технических характеристик машины:

  • длина стрелы — 8,6 м;
  • размер вставки удлинителя — 3 м;
  • допустимое число вставок — 3;
  • длина гуська — 1,5 м;
  • грузоподъемность при максимальной длине стрелы и гуське — 2,5 т;
  • частота вращения надстройки — 0,4-1,7 об/мин;
  • рабочая зона крана — 360°;
  • мощность генератора — 30 кВт;
  • мощность двигателей главной и стреловой лебедки — 17,5 кВт;
  • мощность мотора редуктора поворота — 4,1 кВт;
  • средний расход топлива при работе установки — 6,46 л за 1 час.

В качестве поворотного погона используются узлы, оснащенные роликами или шарами. В конструкции подвески машины установлен стабилизатор, исключающий перекосы техники при работе. На борту машины имеется отдельная лебедка для подтягивания грузов, оснащенная электродвигателем мощностью 4,2 кВт.

Читайте также:

Оцените автора

СМК-101 дизель-электрический автокран на шасси МАЗ-5334 — Каталог К.В.Х.

СМК-101 дизель-электрический автокран на шасси МАЗ-5334

Краткое описание

Short description

СМК-101 дизель-электрический автокран с решетчатой стрелой длиной от 8.6 до 17.6 м грузоподъемностью 10 тонн на шасси МАЗ-5334 4х2, генератор ЕСС5-82-442 30 кВт, рабочий вес 15 тонн, максимальная скорость скорость с грузом/без груза 5/40 км/час.
Двигатель: ЯМЗ-236 180 лс
Механический завод Минэнерго СССР г. Иваново, 1979-90 год выпуска.

Производитель модели: Киммерия г. Херсон, Игорь Голотюк [email protected], К-6-3-6, ручная работа, сделано на Украине в 2010 году.

Наименование показателей

СМК-101

Длина стрелы, м

8,6

11,6

14,6

17,6

17,6 и гусек 1.5

Вылет, м:



наименьший

4

5

5

6,5

7,5

наибольший

8,5

11

14

13,5

14

Грузоподъемность, т, при



вылете:



наименьшем

10 2

6

5

3

2,5

наибольшем

2,2 0,2

1

0. 6

0,8

0,8

при передвижении с грузом

2,5

—

—

—

—

Высота подъема, м:



при наименьшем вылете

8,8

11,8

14,8

17,8

20

при наибольшем вылете

4,6

6

6,5

12,5

20

Скорость подъема-опускания груза, м/мин

0,4-10

0,4-15

0,4-15

0,4-15

0,4-15

Скорость передвижения крана, км/ч:



рабочая

5

—

—

—

—

транспортная

75

20

20

15

15

Частота вращения поворотной части, мин»1

0,4-1,6

0,4-1,6

0,4-1,6

0,4-1,6

0,4-1,6

Задний габарит, м

1,95

1,95

1,95

1,95

1,95

Марка базового автомобиля

МАЗ-5334

Мощность силовой установки шасси автомобиля, кВт

132,5

Расход топлива, л/ч

6,46

Колея колес, м:



передних

1,87

1,87

1,87

1,87

1,87

задних

1,86

1,86

1,86

1,86

1,86

Расстояние между опорами вдоль продольной оси, м:

3,85
