Теория работы карбюратора. Его основные детали

Карбюраторы смешивают топливо и воздух и управляют количеством топливовоздушной смеси, поступающим в двигатель. В данной статье немного расскажем про основы работы карбюратора.

Двигатели в действительности не всасывают топливо из карбюратора. У всех карбюраторов есть диффузор, который представляет собой сужение воздушной горловины карбюратора. Когда воздух проходит через это сужение, там возникает спад давления (разрежение). Небольшое отверстие установлено в этом месте для подачи топлива. Атмосферное давление, действуя на топливо, выдавливает его из поплавковой камеры карбюратора через это отверстие в горловину карбюратора, откуда топливо попадает во впускной коллектор и затем в цилиндры двигателя.

Двигателю требуется топливовоздушная смесь разного состава в разных режимах его работы, когда он холодный, прогревается, работает на холостом ходу, в области средних оборотов и под тяжелой нагрузкой.

Основные детали карбюратора автомобиля

Поплавковая камера

Система поплавка поддерживает постоянным уровень топлива в поплавковой камере карбюратора. Она работает следующим образом. Когда уровень топлива понижается, поплавок опускается, открывает игольчатый клапан и позволяет топливу поступать в поплавковую камеру. Путем поддержания уровня топлива в определенных рамках соотношение воздух/топливо в смеси поддерживается более точно.

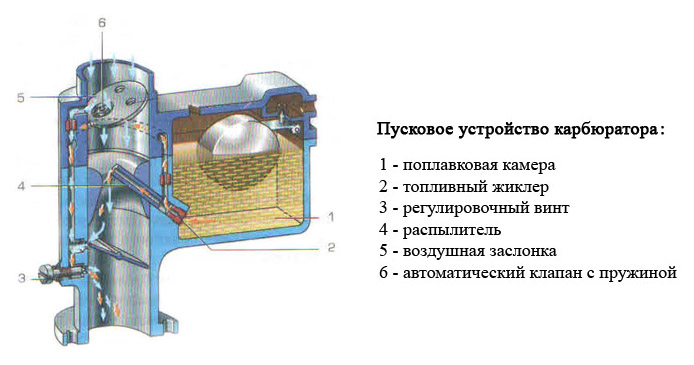

Воздушная заслонка

Система воздушной заслонки позволяет заводить холодный двигатель путем обогащения топливовоздушной смеси. Воздушная заслонка перекрывает подачу воздуха в карбюратор и, соответственно, в двигатель поступает больше топлива, при этом обороты холостого хода уменьшаются. Поэтому к системе привода дроссельной заслонки добавляется система увеличения оборотов холостого хода для их повышения при прогреве двигателя.

Система холостого хода

Система холостого хода обеспечивает подачу топлива, необходимого для работы двигателя на низких оборотах, когда главная дозирующая система не работает. Регулировочные винты позволяют изменять соотношение воздух/топливо в режиме холостого хода. Многие механики считают, что эта регулировка изменяет состав смеси во всем диапазоне оборотов, но это не так.

Ускорительный насос

Ускорительный насос обеспечивает впрыск дополнительного топлива при резком открывании дроссельной заслонки для предотвращения остановки двигателя и перебоев в его работе при разгоне автомобиля. Если посмотреть внутрь горловины карбюратора и быстро передвинуть тяги привода дроссельной заслонки, топливо должно брызнуть из выходных отверстий ускорительного насоса.

Переходная система

Переходная система обеспечивает переходный режим между холостым ходом и работой главной дозирующей системы. Многие карбюраторы имеют каналы или отверстия переходной системы рядом с пластинами дроссельных заслонок, которые подают топливо при их открывании во время открывания дроссельных, заслонок.

Главная дозирующая система

Она дозирует подачу топлива к двигателю при движении автомобиля со средними скоростями. Она состоит из главных топливных жиклеров, главного распределителя и диффузора. Главный топливный жиклер расположен в канале между поплавковой камерой карбюратора и главным распылителем. Главный распылитель обычно состоит из трубки с маленькими отверстиями для воздуха. Воздух здесь смешивается с топливом для образования распыленного топливовоздушного ‘тумана’. Главный топливный жиклер определяет, сколько топлива будет смешано с заданным количеством воздуха.

Механики используют главные топливные жиклеры различных размеров для калибровки карбюратора в различных режимах его работы. Путем использования жиклеров большего размера смесь обогащается. И наоборот, установка жиклеров меньшего размера обедняет смесь.

Экономайзер

Система экономайзера обеспечивает подачу дополнительного топлива, когда двигатель работает под нагрузкой и при полном открывании дроссельной заслонки.

Наиболее распространенными являются экономайзеры диафрагменного типа, калибровочные стержни, байпасные жиклеры или клапан экономайзера. Когда вакуум во впускном коллекторе достигает определенного значения, клапан открывается, позволяя дополнительному топливу поступать к двигателю.

Клапаны экономайзера подбираются в соответствии с величиной давления открывания, измеряемой в миллиметрах рт. ст. В соответствии с режимом работы может подбираться клапан экономайзера. Двигатели, которые обычно выдают низкий вакуум, должны оснащаться экономайзерами, которые открываются при малых значениях вакуума. Дозирующие стержни движутся внутрь и наружу в калиброванных отверстиях в соответствии с вакуумом впускного коллектора. Когда двигатель находится под нагрузкой, и вакуум снижается, то стержни выдвигаются из главных топливных жиклеров для увеличения подачи топлива.

Байпасные жиклеры экономайзера выполняют те же функции, что и дозирующие стержни, за тем исключением, что они имеют свой собственный жиклер или клапан экономайзера.

Основные системы карбюратора


фотогалерея


Описание бронетранспортёра

Контрольно-измерительные приборы

Контрольно-измерительные приборы и различные выключатели размещены на специальном щитке.

подробнее

смотреть все статьи


Броневой корпус

Уход за корпусом

Примечание. Здесь и далее по тексту следует понимать, что в перечень работ, выполняемых при ТО №  1 входят работы, выполняемые при ЕТО, а в перечень работ, выполняемых при ТО N» 2, входят работы выполняемые при ТО №  1.

подробнее

смотреть все статьи


Вооружение

Составление контрольно-выверочной мишени

После приведения установки к нормальному бою составляется индивидуальная для каждой установки контрольно-выверочная мишень, которая позволяет без стрельбы выверить пулеметы и прицел, т. е. сохранить их нормальный бой.

подробнее

смотреть все статьи


Приборы наблюдения

Правила пользования ночными приборами наблюдения

При проверке в помещении с малой освещенностью отверстия диафрагмы можно открыть полностью, а при ярком солнечном свете щели диафрагмы должны быть не более 1 мм.

подробнее

смотреть все статьи


Специальное оборудование

Фильтровентиляционная установка на БТР-70

Фильтровентиляционная установка служит для подачи воздуха в обитаемые отделения машины, создания в них избыточного давления, а также для очистки воздуха от пыли, радиоактивных, отравляющих и бактериальных веществ.

подробнее

смотреть все статьи


Силовая установка

Карбюратордалее

  • Вакуумный регулятор опережения зажигания
  • Система охлаждения
  • Подготовка карбюратора к зиме

Полезные ссылки


  • Если хочешь научиться БЫСТРО ЧИТАТЬ — жми сюда!

Главная
→
Силовая установка
→
Основные системы карбюратора

Основные системы карбюратора

Система холостого хода каждой камеры карбюратора состоит из топливного жиклера 5, воздушного жиклера 10 и двух отверстий в смесительной камере — верхнего и нижнего. Нижнее отверстие снабжается винтом 30 для регулировки состава горючей смеси. Топливный жиклер холостого хода расположен ниже уровня бензина в поплавковой камере, после главного жиклера.

Эмульсирование бензина обеспечивается воздушным жиклером. Необходимая характеристика работы системы достигается топливным жиклером холостого хода, воздушным тормозным жиклером, а также величиной и расположением переходных отверстий в смесительной камере.

Главная дозирующая система состоит из большого и малого 4 диффузоров, эмульсионной трубки 28, главного топливного 27 и воздушного 3 жиклеров. Воздушный жиклер регулирует поступление воздуха внутрь эмульсионной трубки, расположенной в компенсационном колодце. Эмульсионная трубка имеет специальные отверстия, предназначенные для получения необходимой характеристики работы системы.

Система холостого хода и главная дозирующая система обеспечивают необходимый расход бензина на всех основных режимах работы двигателя.

В систему экономайзера входят детали как общие для обеих камер, так и отдельные для каждой камеры. К первым относятся механизмы привода и клапан 36 экономайзера с жиклером, а ко вторым — жиклеры 8, расположенные в блоке распылителей (по одному на каждую камеру).

Система ускорительного насоса с механическим приводом состоит из поршня и механизма привода, обратного 34 и нагнетательного 9 клапанов и распылителей 7 в блоке. Распылители выведены в каждую камеру карбюратора и объединены с жиклерами и распылителями системы экономайзера в отдельный блок.

Привод ускорительного насоса и экономайзера совместный. Он осуществляется от оси 22 дроссельных заслонок. Рычаг 33 привода дроссельных заслонок тягой соединяется с рычагом привода, на оси которого винтом укреплен вильчатый рычаг с роликом, воздействующим на планку, к которой крепятся направляющая втулка со штоком экономайзера и штоком ускорительного насоса.

20.09.2010, 6269 просмотров.

Трансмиссия

  • Дифференциал
  • Установка колесных редукторов управляемых колес
  • Карданный вал привода четвертого моста
  • Уход за раздаточными коробками

подробнее

Рулевое управление

  • Фильтр и предохранительный клапан
  • Регулировка схождения колес
  • Рулевой механизм
  • Рулевой привод

подробнее

Тормозные системы

  • Рабочая тормозная система
  • Регулировка привода рабочей тормозной системы
  • Работа стояночной тормозной системы и ее регулировка
  • Прокачка и заполнение тормозного гидропривода рабочей жидкостью

подробнее

Ходовая часть

  • Регулятор давления
  • Амортизаторы бронетранспортера
  • Проверка и восстановление просвета машины
  • Уход за подвеской

подробнее

Водометный движитель

  • Водооткачивающая система в БТР-70
  • Водометный движитель
  • Работа волноотражательного щитка на БТР-70
  • Волноотражательный щиток в БТР-70

подробнее

Эксплуатация машины

  • Сезонные особенности эксплуатации БТР-70
  • Подготовка БТР-70 к эксплуатации в летних условиях
  • Правила эксплуатации бронетранспортера в летних условиях
  • Подготовка БТР-70 к зимней эксплуатации

подробнее

Новости

Площадкой для строительства в России по лицензии французских вертолетоносцев Mi. ..
подробнее

Aircraft Vorchclocating Degine Carburetor Systems

Для обеспечения работы двигателя при различных нагрузках и на разных скоростях двигателя, каждый карбюратор имеет шесть систем:

  1. Основное измерение
  2. Facking
  3. . Обогащение или экономайзер мощности

Каждая из этих систем имеет определенную функцию. Он может действовать один или с одним или несколькими другими.

Главная дозирующая система подает топливо в двигатель на всех оборотах выше холостого хода. Топливо, выбрасываемое этой системой, определяется падением давления в горловине Вентури.

Для работы на холостом ходу необходима отдельная система, поскольку основная система дозирования может работать нестабильно при очень низких оборотах двигателя. На малых скоростях дроссельная заслонка почти закрыта. В результате скорость воздуха через трубку Вентури мала, а падение давления незначительно. Следовательно, перепада давления недостаточно для работы основной дозирующей системы, и топливо из этой системы не сбрасывается. Поэтому большинство карбюраторов имеют систему холостого хода для подачи топлива в двигатель при низких оборотах двигателя.

Система ускорения подает дополнительное топливо при резком увеличении мощности двигателя. Когда дроссельная заслонка открыта, поток воздуха через карбюратор увеличивается, чтобы получить больше мощности от двигателя. Затем основная дозирующая система увеличивает расход топлива. Однако при резком ускорении увеличение воздушного потока происходит настолько быстро, что возникает небольшая задержка перед тем, как увеличение расхода топлива станет достаточным для обеспечения правильного соотношения смеси с новым воздушным потоком. Подавая дополнительное топливо в этот период, система ускорения предотвращает временное обеднение смеси и обеспечивает плавное ускорение.

Система контроля состава смеси определяет соотношение топлива и воздуха в смеси. С помощью пульта управления ручное управление смесью может выбирать соотношение смеси в соответствии с условиями эксплуатации. В дополнение к этому ручному управлению многие карбюраторы имеют автоматическое управление смесью, так что соотношение топливо/воздух после его выбора не меняется при изменении плотности воздуха. Это необходимо, потому что по мере набора высоты самолета и снижения атмосферного давления соответственно уменьшается вес воздуха, проходящего через систему впуска. Однако объем остается постоянным. Поскольку именно объем воздушного потока определяет перепад давления в горловине трубки Вентури, карбюратор стремится дозировать такое же количество топлива в этот разреженный воздух, как и в плотный воздух на уровне моря. Таким образом, естественная тенденция состоит в том, что смесь становится богаче по мере того, как самолет набирает высоту. Автоматический контроль смеси предотвращает это, уменьшая скорость подачи топлива, чтобы компенсировать уменьшение плотности воздуха.

Карбюратор имеет систему отключения холостого хода, чтобы можно было перекрыть подачу топлива для остановки двигателя. Эта система, встроенная в ручное управление смесью, полностью останавливает подачу топлива из карбюратора, когда рычаг управления смесью установлен в положение «отключение холостого хода». Двигатель самолета останавливается путем перекрытия подачи топлива, а не выключения зажигания. Если зажигание выключено, а карбюратор все еще подает топливо, свежая топливно-воздушная смесь продолжает поступать в цилиндры через систему впуска. Когда двигатель останавливается накатом, и если он слишком горячий, эта горючая смесь может воспламениться из-за локальных горячих точек внутри камер сгорания. Это может привести к тому, что двигатель продолжит работать или даст толчок назад. Также смесь может проходить по цилиндрам несгоревшей, но воспламеняться в горячем выпускном коллекторе. Или двигатель останавливается вроде бы нормально, но горючая смесь остается во впускных трактах, цилиндрах и выхлопной системе. Это небезопасное состояние, так как двигатель может опрокинуться после остановки и серьезно травмировать любого человека, находящегося рядом с гребным винтом. Когда двигатель останавливается с помощью системы отключения холостого хода, свечи зажигания продолжают воспламенять топливно-воздушную смесь до тех пор, пока не прекратится подача топлива из карбюратора. Уже одно это должно предотвратить остановку двигателя с горючей смесью в цилиндрах. Некоторые производители двигателей предлагают, чтобы непосредственно перед тем, как гребной винт перестанет вращаться, дроссельная заслонка была широко открыта, чтобы поршни могли прокачивать свежий воздух через систему впуска, цилиндры и выхлопную систему, в качестве дополнительной меры предосторожности против случайного опрокидывания. После полной остановки двигателя ключ зажигания переводят в положение «выключено».

Система повышения мощности автоматически увеличивает обогащение смеси при работе на высокой мощности. Это позволяет изменять соотношение топливо/воздух, необходимое для различных условий эксплуатации. Помните, что на крейсерских скоростях из соображений экономии желательна обедненная смесь, в то время как при высокой выходной мощности смесь должна быть обогащенной, чтобы получить максимальную мощность и способствовать охлаждению цилиндров двигателя. Система повышения мощности автоматически вызывает необходимое изменение соотношения топливо/воздух. По сути, это клапан, который закрывается на крейсерских скоростях и открывается для подачи дополнительного топлива в смесь при работе на большой мощности. Хотя это увеличивает расход топлива при высокой мощности, система обогащения мощности на самом деле является устройством для экономии топлива. Без этой системы пришлось бы эксплуатировать двигатель на богатой смеси во всем диапазоне мощностей. Тогда смесь будет богаче, чем необходимо, на крейсерской скорости, чтобы обеспечить безопасную работу на максимальной мощности. Систему обогащения мощности иногда называют экономайзером или компенсатором мощности.

Хотя различные системы обсуждались отдельно, карбюратор функционирует как единое целое. Тот факт, что работает одна система, не обязательно препятствует функционированию другой. В то время как основная дозирующая система подает топливо пропорционально воздушному потоку, система контроля состава смеси определяет, является ли полученная смесь богатой или обедненной. Если дроссельная заслонка внезапно широко открыта, системы ускорения и обогащения мощности добавляют топливо к тому, что уже выбрасывается основной дозирующей системой.

Связанные посты

  • Требования к топливной системе
  • Основная топливная система
  • Устройства для измерения топлива для регулирующих двигателей
  • Принципы карбюрации карбюрации
  • Carburetor Carburtor Carburtor Carburtors Carburtorors и Attairtive Siptorors (
  • . AMC)
  • Карбюратор Stromberg PS

Система карбюратора (автомобиль)

9.13.

Система карбюратора

Для смешивания топлива и регулирования скорости карбюратор имеет ряд фиксированных и переменных каналов, форсунок, портов и насосов, которые составляют системы дозирования топлива или контуры. Существует шесть основных систем, общих для всех карбюраторов:
(i) Поплавковая система
(ii) Система холостого хода и низкой скорости
(Hi) Высокая скорость или основная дозирующая система
(iv) Система питания
(v) Система ускорительного насоса
(vi) Дроссельная система
9.13.1.

Поплавковая система

Бензин из топливного бака подается топливным насосом в топливный бак карбюратора (основной колодец), где он хранится. Бензин должен поддерживаться в топливном баке на точном, почти постоянном уровне. Этот уровень имеет решающее значение, поскольку он устанавливает уровень топлива во всех каналах и цепях внутри карбюратора. Высокий уровень топлива приводит к обогащению топливной смеси, что приводит к высокому расходу топлива и высокому уровню выбросов. Низкий уровень топлива приводит к обеднению смеси, что приводит к помпажу двигателя и пропускам зажигания. Из-за этих проблем уровень топлива является одной из наиболее важных регулировок карбюратора.
Главный топливный штуцер высокоскоростной системы напрямую соединен с нижней частью топливного бака. Уровень топлива в баке и форсунке одинаковый. Узел поплавка (рис. 9.42) имеет легкий полый латунный или пенопластовый понтон с шарниром и хвостовиком. По мере того, как уровень топлива в чаше поднимается, понтон поднимается выше. Он поворачивается на шарнире, чтобы переместить хвостовик к игольчатому клапану. Игольчатый клапан прижимается к седлу хвостовиком узла поплавка, чтобы остановить поступающее топливо в камеру, когда поплавок достигает установленного уровня топлива. Поплавок опускается по мере того, как уровень топлива падает из-за использования, позволяя игольчатому клапану покинуть седло, чтобы снова заполнить чашу топливом, подаваемым топливным насосом. В процессе эксплуатации при выполнении многих операционных 9В условиях 0070 подача топлива в топливный бак и из него почти одинакова. Игольчатый клапан остается в частично открытом положении для поддержания требуемой скорости потока. Уровень топлива контролируется и поддерживается почти постоянным с помощью поплавка и впускного игольчатого клапана. Воздушное пространство обеспечено над топливом в чаше. Давление в камере атмосферное за счет выхода на воздушную заслонку карбюратора. Атмосферное давление топлива в камере обеспечивает перепад давления, необходимый для точной дозировки топлива в вакуумную зону Вентури цилиндра карбюратора.

Рис. 9.46. Конструкция с поплавковым и игольчатым клапаном.
Конструкция и расположение поплавкового и игольчатого клапанов в топливном баке различаются в зависимости от конструкции карбюратора (рис. 9.46). К некоторым поплавкам прикреплены небольшие пружины, чтобы они не раскачивались вверх и вниз, когда автомобиль движется по неровной дороге. Многие топливные баки имеют перегородки, чтобы топливо не выплескивалось на неровных дорогах и крутых поворотах. Иглы и седла в большинстве карбюраторов сделаны из латуни, а иглы часто имеют пластиковые наконечники, которые подходят к любым шероховатым местам на седле и по-прежнему обеспечивают хорошее уплотнение, когда клапан закрыт.
Когда двигатель выключен, тепло двигателя испаряет топливо в камере сгорания. Количество испарений из системы с большим барабаном может легко перегрузить канистру, используемую для контроля выбросов. Поэтому современные карбюраторы имеют небольшой поплавок из формованного пластика. Другие устанавливают изолятор между карбюратором и впускным коллектором, чтобы уменьшить нагрев.
9.13.2.


Система холостого хода и низких оборотов

Эта система полностью контролирует подачу бензина на холостом ходу и при скоростях с малой нагрузкой до 32 км/ч. На низких скоростях очень небольшое количество воздуха проходит через трубку Вентури, вызывая небольшой эффект Вентури, и, следовательно, дроссельная заслонка почти закрыта. Этого недостаточно для создания расхода топлива в системе главного дозирующего жиклера. Поэтому карбюраторы оснащены системой холостого хода, показанной на рис. 9..47, который забирает топливо из основного колодца и переносит его через ограничения на возвышение над уровнем топлива, где воздух попадает в топливную систему через холостые воздухозаборники, производя смесь топлива и воздуха. Эта смесь следует по другому проходу к отверстию чуть ниже дроссельной заслонки, где смесь проходит через регулируемое вручную отверстие холостого хода и выбрасывается в воздушный поток. Смесь холостого хода, обеспечивающая плавность холостого хода, регулируется поворотом регулируемого вручную игольчатого винта, называемого винтом регулировки смеси холостого хода.
Обычно для каждого первичного ствола используется один регулировочный винт. Кончики винтов выступают в каналы системы холостого хода и поворачиваются внутрь (по часовой стрелке) для создания обедненной смеси или наружу (против часовой стрелки) для обогащения смеси. Некоторые винты смешения карбюратора имеют пластиковые ограничительные колпачки (рис. 9.48). Эти колпачки ограничивают величину регулировки, чтобы предотвратить чрезмерно богатую смесь на холостом ходу. Скорость холостого хода зависит от количества воздуха, проходящего через карбюратор, которое регулируется положением дроссельной заслонки. Положение дроссельной заслонки устанавливается винтом регулировки холостого хода (рис. 9)..49).
Дополнительные небольшие отверстия, называемые переходными портами (рис. 9.47), расположены непосредственно над закрытой дроссельной заслонкой в ​​корпусе карбюратора. На холостом ходу перепускные окна всасывают воздух из ствола, который
находится под атмосферным давлением, в поток топлива в системе холостого хода. Когда двигатель находится под небольшим ускорением, двигателю требуется больше топлива, чем может обеспечить один только порт холостого хода, и, следовательно, порт передачи вступает в работу как низкоскоростная система (рис. 9.50). Когда горловина открывается, передаточный порт подвергается воздействию всасываемого вакуума, и поток в передаточном порту меняется на противоположный. Дополнительный объем топлива вытекает из перепускного отверстия для удовлетворения потребностей двигателя во время переключения с холостого хода на работу на малых оборотах. Топливо продолжает поступать из порта холостого хода, но с меньшей скоростью. Это обеспечивает почти постоянную топливно-воздушную смесь в течение этого переходного периода.

Рис. 9.47. Типичная схема холостого хода.

Рис. 9.48. Крышки-ограничители холостого хода.
Наиболее распространенной проблемой в системе холостого хода является засорение ограничителей холостого хода и стравливания воздуха, требующие сквозной очистки. Это заметно, когда изменение регулировки винта смеси не влияет на холостой ход двигателя.

Рис. 9.49. Винт регулировки холостого хода.

Рис. 9.50. Низкоскоростная работа.

9.13.3.

Основная дозирующая или высокоскоростная система

Когда скорость автомобиля достигает более 32 км/ч, дроссельная заслонка открывается достаточно широко, чтобы обеспечить достаточный поток воздуха для создания давления чуть меньше атмосферного на конце главного нагнетательного сопла. В то же время область частичного разрежения во впускном коллекторе движется вверх в цилиндре карбюратора. Воздушный поток и изменение давления усиливают эффект Вентури, вызывая вытекание бензина из главного нагнетательного сопла (рис. 9)..51). При дальнейшем увеличении скорости основная дозирующая система продолжает включаться до тех пор, пока не примет на себя всю нагрузку, в то время как холостая система отключается. Основная дозирующая система обеспечивает подачу достаточного количества бензина для работы двигателя выше холостого хода до максимальных оборотов при почти полностью открытом дросселе.

Рис. 9.51. Высокоскоростная или основная система дозирования.

Рис. 9.52. Множественная система Вентури.
Для лучшего смешивания топлива и воздуха большинство карбюраторов имеют несколько, или наддувных, клапанов Вентури, расположенных один внутри другого (рис. 9)..52). Основное выпускное сопло расположено в трубке Вентури наименьшего размера, чтобы увеличить влияние частичного вакуума на сопло. Топливо вытекает из камеры, через главный жиклер и основной канал в выпускное сопло. Высокоскоростной воздухоотводчик (рис. 9.52) смешивает воздух с топливом перед его выпуском из сопла. Первичная или верхняя трубка Вентури создает вакуум, который заставляет основное нагнетательное сопло распылять топливо. Вторичная трубка Вентури создает воздушный поток, который удерживает топливо от стенок ствола, где оно может замедлиться и сконденсироваться. Это приводит к турбулентности воздуха, что приводит к лучшему перемешиванию и более тонкому распылению топлива.
9.13.4.

Система питания

Высокоскоростная система подает самую бедную топливно-воздушную смесь во все системы карбюратора. Когда нагрузка на двигатель увеличивается во время работы на высоких скоростях, эта смесь становится слишком бедной, чтобы обеспечить необходимую мощность, необходимую двигателю. Вместо этого необходимое дополнительное топливо обеспечивается другой системой, называемой системой питания или силовым клапаном. Дополняет основную дозирующую подачу топлива. Энергосистема или клапан могут управляться с помощью вакуума или механической связи. Точный тип силового клапана зависит от конструкции карбюратора, но все они обеспечивают более богатую воздушно-топливную смесь.
Один тип силового клапана (рис. 9.53) расположен в нижней части топливного бака с отверстием в основной выпускной патрубок. Пружина удерживает маленький тарельчатый клапан закрытым, а вакуумный поршень удерживает поршень над клапаном. Поскольку вакуум в коллекторе уменьшается по мере увеличения нагрузки на двигатель, большая пружина перемещает поршень вниз. Это открывает клапан и пропускает больше топлива к главному нагнетательному соплу.
Другой тип силового клапана с вакуумным приводом использует диафрагму (рис. 9.54). Вакуум в коллекторе воздействует на диафрагму, которая удерживает клапан закрытым. По мере уменьшения вакуума при повышенной нагрузке пружина открывает клапан, который направляет больше топлива через систему питания к основному нагнетательному соплу.
Дозирующие стержни также могут быть использованы в качестве силовой системы (рис. 9.55), которая управляется вакуумными поршнями и пружинами или механическим рычажным механизмом, соединенным с дросселем. Концы штоков сужены или ступенчаты для постепенного увеличения подачи дополнительного топлива и установлены в отверстии главного жиклера. Штанги ограничивают площадь главного жиклера и уменьшают количество топлива, протекающего через них
при малой нагрузке главной дозирующей системы. Дополнительное топливо для полной мощности дроссельной заслонки обеспечивается за счет перемещения штоков из форсунок для увеличения потока через форсунки.

Рис. 9.53. Энергосистема с вакуумным поршнем

Рис. 9.54. Энергетическая система, управляемая диафрагмой с вакуумным управлением.
Вакуумные дозирующие стержни, также называемые повышающими стержнями, удерживаются в форсунках за счет разрежения, подаваемого на поршни, прикрепленные к стержням. Когда вакуум падает под большой нагрузкой, пружины, работающие против поршней, выдвигают штоки из форсунок. Механические дозирующие стержни управляются непосредственно механическим рычажным механизмом, соединенным с дроссельным рычажным механизмом.
9.13.5.

Система ускорительного насоса

Система обеспечивает дополнительное топливо для некоторых режимов работы двигателя. Если дроссельную заслонку резко открыть из закрытого или почти закрытого положения, поток воздуха увеличивается быстрее, чем поток топлива из основного выпускного сопла. Этот сброс воздуха во впускной коллектор резко снижает разрежение во впускном коллекторе и приводит к обеднению топливной смеси. Эта чрезмерно обедненная смесь приводит к спотыканию, которое иногда называют плоским пятном. Для достаточного обогащения смеси дополнительное топливо подается ускорительным насосом.
Ускорительный насос (рис. 9.56) представляет собой плунжерный или диафрагменный в отдельной камере в корпусе карбюратора. Он приводится в действие рычажным механизмом, соединенным с тягой дроссельной заслонки карбюратора (рис. 9.57). Когда дроссель закрывается; насос

Рис. 9.55. Энергосистема на основе дозирующих стержней с механическим или вакуумным приводом.
всасывает топливо в камеру через впускной обратный клапан, показанный на рис. 9.58А, а выпускной обратный клапан закрывается, чтобы воздух не втягивался через сопло насоса. Насос перемещается вниз или внутрь при быстром открытии дроссельной заслонки для подачи топлива к форсунке в стволе (рис. 9)..58B) через выпускной обратный клапан. Во время подачи топлива впускной обратный клапан закрывается. Обратный клапан на выходе насоса может быть стальным шаром или плунжером, а обратный клапан на входе — стальным шаром, резиновой диафрагмой или частью плунжера насоса.

Рис. 9.56. Типичный ускорительный насос плунжерного типа.

Рис. 9.57. Тяга ускорительного насоса.
Большинство плунжеров или диафрагм насосов приводятся в действие пружиной замедления. Дроссельная связь удерживает насос в возвращенном положении. Когда дроссельная заслонка открывается, рычажный механизм освобождает насос, а пружина перемещает поршень, обеспечивая стабильную и равномерную подачу топлива. Ускорительный насос работает в течение первой половины хода дроссельной заслонки от закрытого до полностью открытого положения.
Во время работы на высокой скорости разрежение у сопла насоса в корпусе карбюратора может быть достаточно сильным, чтобы сдвинуть выпускной клапан и перекачать топливо из насоса. Это называется насосным пуловером или сифонированием. В большинстве карбюраторов воздухозаборники расположены в нагнетательных каналах насоса, чтобы предотвратить сифонирование. В некоторых карбюраторах к выпускному клапану добавляется дополнительный вес, чтобы предотвратить сифонирование. Плунжеры насоса в некоторых карбюраторах имеют противосифонные обратные клапаны.
Проблемы с системой акселератора вызывают сбои или колебания двигателя из-за повреждения поршня из синтетического каучука или

Рис. 9.58. Работа ускорительного насоса. A. Ход всасывания насоса B. Ход нагнетания насоса
Требуется замена мембраны. Иногда грязь попадает на седло обратного клапана или забивает выпускной патрубок, что требует очистки или замены.
9.13.6.

Дроссельная заслонка или система запуска

При холодном пуске при низкой температуре испаряется только легкая летучая часть топлива. Холодные стенки коллектора вызывают конденсацию бензина из воздушно-топливной смеси, и в камеры сгорания попадает меньше испарившегося топлива. Дроссельная система используется при холодном пуске для подачи большого количества топлива в ствол карбюратора. Дроссельная заслонка (клапан) расположена в воздушном рупоре над основным выпускным соплом и трубкой Вентури, как показано на рис. 9..59. Дроссельную пластину можно наклонять под разными углами, чтобы ограничить поток воздуха. Проворачивание двигателя с дроссельной заслонкой в ​​закрытом положении создает частичный вакуум во всем корпусе карбюратора под пластиной. Это уменьшение воздушного потока и область частичного вакуума работают вместе, позволяя втягивать в смесь больше топлива.

Рис. 9.59. Дроссельная система.

Рис. 9.60. Автоматическая система дросселирования. А. Встроенный дроссель. B. Дроссель с дистанционным управлением.
Дроссельная заслонка может управляться вручную с помощью троса, идущего в кабину водителя, или автоматически с помощью термостатической пружины. Вал дроссельной заслонки соединен с пружиной посредством рычажного механизма. Биметаллическая термостатическая пружина обычно располагается в одном из двух мест. У одного типа он размещен в круглом корпусе на воздушном рожке карбюратора (рис. 9)..60А). Такой дроссель называется интегральным или поршневым. На другом типе он расположен вне карбюратора в нише на впускном коллекторе (рис. 9.60B). Это называется выносным, колодезным или вакуумно-тормозным дросселем.
Вне зависимости от типа и расположения термостатическая пружина закрывает воздушную заслонку при холодном двигателе. При запуске холодного двигателя воздушная заслонка полностью закрыта. Как только двигатель запускается, воздушная заслонка приоткрывается для достаточного потока воздуха.
