Система впуска воздуха на двигателе состоит из воздушного фильтра, впускного воздуховода, турбонагнетателя, воздуховода наддувочного воздуха, радиатора охладителя наддувочного воздуха и нагревателя впускной системы. Воздух через воздушный фильтр попадает  к компрессору турбонагнетателя (1). Затем он проходит по воздуховоду (2) к охладителю наддувочного воздуха (3), нагревателю (при наличии) и во впускной коллектор (4). ?з впускного коллектора воздух подается в цилиндры (5), в которых используется в процессе сгорания топлива.   Вращение рабочего колеса турбины осуществляется за счет энергии отработавших газов. Турбина вращает рабочее колесо компрессора, подающего воздух под давлением в двигатель, где происходит сгорание. За счет работы турбонагнетателя увеличивается подача воздуха, объем впрыскиваемого топлива и мощность двигателя.

Турбина, рабочее колесо компрессора и вал опираются на два подшипника, монтированные в корпусе. По каналам в корпусе подшипников отфильтрованное моторное масло подается под давлением к опорным и упорным подшипникам. Масло применяется для смазки и охлаждения вращающихся деталей. Затем масло из корпуса подшипников подается в поддон картера двигателя по сливной магистрали. Подача достаточного количества качественного отфильтрованного масла нужна для продления срока службы турбонагнетателя. Необходимо использовать масло высокого качества и производить замену масляного фильтра в соответствии с инструкциями по обслуживанию.

Турбонагнетатели с перепускными клапанами применяются для оптимизации рабочих характеристик двигателя. Такая конструкция дает возможность быстро достичь максимального давления без выхода турбонагнетателя на слишком высокие обороты при росте частоты вращения двигателя. Работу перепускного клапана контролирует приводное устройство, сравнивающее давление на выходе из компрессора с заранее настроенным усилием пружины. Перепускной клапан находится перед входом в турбину. Когда он открывается, часть отработавших газов отводится от рабочего колеса турбины, это дает возможность управлять частотой вращения турбонагнетателя и давлением воздуха на выходе из него.

Турбонагнетатели с изменяемой геометрией дают возможность повысить рабочие характеристики двигателя за счет более быстрого роста давления наддува при ускорении или при переходных процессах. В турбонагнетателе с изменяемой геометрией нет привода перепускного клапана. Для изменения геометрии выходного участка турбины применяется электрический привод. При закрытии патрубка с изменяемой геометрией (уменьшении сечения выходного участка турбины) скорость вращения турбонагнетателя увеличивается, и рост давления наддува происходит быстрее. При открытии патрубка с изменяемой геометрией (увеличении сечения выходного участка турбины) скорость вращения турбонагнетателя снижается, и давление наддува уменьшается.

Турбонагнетатель представляет собой турбонагнетатель с изменяемой геометрией и имеет следующие узлы:

• Обслуживаемый привод, закрепленный на корпусе подшипников турбонагнетателя;
• Датчик частоты вращения, установленный в корпусе подшипника, для контроля работы турбонагнетателя;
• Корпуса подшипников с водяным охлаждением (в дополнение к охлаждению маслом).

Привод, установленный на турбонагнетателе, применяется для управления кольцевым скользящим соплом (1) внутри корпуса турбины турбонагнетателя. Положение кольцевого скользящего сопла контролирует модуль управления двигателем (ECM) по каналу связи. ?зменение положения кольцевого скользящего сопла внутри турбонагнетателя с изменяемой геометрией дает возможность управлять частотой вращения рабочего колеса турбины и потоком отработавших газов через турбонагнетатель. Это позволяет управлять следующими параметрами:

• Давление в выпускной системе;
• Частота вращения рабочего колеса компрессора турбонагнетателя;
• Температура на выходе отработавших газов.

?з-за неисправностей внутренних деталей турбонагнетателя уменьшается эффективность его работы, увеличивается дымность и снижается мощность двигателя. Отказ подшипника может привести к увеличению трения и снижению частоты вращения ротора. При этом возможно касание лопатками корпусных деталей, что также замедлит его вращение. Неисправность перепускного клапана турбонагнетателя, привода изменения геометрии турбонагнетателя или контроллера привода изменения геометрии турбонагнетателя , а также нарушение настройки перепускного клапана турбонагнетателя способствуют выходу давления наддува за пределы нормы. Слишком низкое давление увеличивает дымность и снижает мощность, а слишком высокое ведет к повреждению основных узлов и деталей двигателя.

Масло из системы смазки двигателя обеспечивает смазку подшипников и частичное охлаждение турбонагнетателя. Оно поступает к турбонагнетателю по магистрали под давлением, равным давлению в системе смазки двигателя. Сливная магистраль, подсоединенная к нижней части турбонагнетателя, необходима для слива масла в поддон картера двигателя.

С каждой стороны ротора монтированы манжетные уплотнения. В первую очередь они нужны для исключения попадания отработавших газов и воздуха под давлением в корпус подшипников турбонагнетателя.  Утечка масла через уплотнения возможна, но маловерятна. Повышенное давление в картере двигателя затрудняет слив масла из турбонагнетателя. ?з-за возникшего в корпусе подшипников давления масло будет поступать через уплотнения компрессора в цилиндры двигателя.

Повышенное сопротивление или повреждение сливной магистрали способствуют повышению давления в корпусе подшипников, из-за чего масло будет проходить через уплотнения.

Кроме того, повышенное сопротивление на входе или выходе турбонагнетателя приводит к созданию отрицательного перепада давления между компрессором и корпусом подшипников турбонагнетателя, в результате масло будет проходить через уплотнения. Если произойдет утечка масла через уплотнения корпуса компрессора, следует промыть охладитель наддувочного воздуха, чтобы удалить масло из впускной системы.

Обычно турбонагнетатель издает свистящий звук. ?нтенсивность этого звука определяется частотой вращения и нагрузкой двигателя. Причина звука —  очень высокая частота вращения ротора и способ его балансировки при изготовлении. Соответственно, шум будет более сильным на максимальной частоте вращения. Для проверки уровня шума нужно вывести двигатель на максимальные обороты. Турбонагнетатели с изменяемой геометрией также могут издавать храпящий или фыркающий звук при работе турбонагнетателя в определенных режимах. Например, при работе турбонагнетателя на высоких оборотах и резком отпускании акселератора. Эти звуки являются нормальными и не говорят о неисправностях, вызывающих повреждение или снижение срока службы турбонагнетателя.

Нарушение герметичности деталей впускной и выпускной систем может привести к повышенному шуму при работе двигателя. Признаком утечки обычно является свист высокого тона или звук всасывания. Необходимо проверить отсутствие утечек во впускной и выпускной системах, убедиться в плотности затяжки всех обжимных хомутов.

Звуки низкого тона или дребезжание при более низкой частоте вращения двигателя обычно указывают на наличие посторонних предметов в системе или касание ротором корпусов. В этом  случае необходимо снять входной патрубок турбонагнетателя и проверить, нет ли в нем посторонних предметов, а также проверить отсутствие повреждений лопаток турбонагнетателя и зазор в подшипниках. При обнаружении утечек, повреждения лопаток или при несоответствии норме зазоров нужно заменить турбонагнетатель.

Для улучшения рабочих характеристик и уменьшения выброса загрязняющих веществ на автомобильных двигателях применяется охладитель наддувочного воздуха, устанавливаемый на шасси. В такой системе также применяются воздуховоды большого диаметра для подачи воздуха от турбонагнетателя в охладитель и от охладителя во впускной коллектор. Безотказная работа системы охлаждения наддувочного воздуха обеспечивается изготовителями транспортного средства и его узлов.

Схема системы впуска воздуха для двигателей с охлаждением наддувочного воздуха

1. Вход воздуха в турбонагнетатель
2. От турбонагнетателя к охладителю наддувочного воздуха
3. Охладитель наддувочного воздуха
4. Впускной коллектор (встроен в головку блока цилиндров)
5. Впускной клапан.

Система впуска и выпуска двигателя ДВС

ДИАГНОСТИКА ДВС&nbsp&nbsp&nbspСИСТЕМЫ ДВС&nbsp&nbsp&nbspСистемы впрыска&nbsp&nbsp&nbspCounter-Strike&nbsp&nbsp&nbspВсе город Ижевск

Что такое впускная система?

Впускная система представляет собой набор компонентов, которые позволяют двигателю внутреннего сгорания вдыхать так же, как выхлопная система позволяет ему выдыхать. Ранние автомобильные впускные системы были просто впускными отверстиями, которые позволяли воздуху беспрепятственно проходить в карбюратор, но современные системы намного сложнее.

Современные безнаддувные воздухозаборники состоят как минимум из четырех основных элементов (впускной коллектор, воздушный фильтр, датчик массового расхода воздуха и корпус дроссельной заслонки), но они по-прежнему выполняют ту же основную функцию, что и простые воздухозаборники в начале автомобили. Другие воздухозаборники включают такие компоненты, как турбокомпрессоры и нагнетатели для увеличения мощности двигателя.

Содержание

История автомобильных впускных систем

На протяжении большей части ранней истории автомобилей впускные системы были чрезвычайно простыми. У первых автомобилей были «системы впуска», которые буквально состояли из ничего, кроме входа свежего воздуха в карбюратор. Это обеспечивало беспрепятственный приток воздуха к карбюратору (а значит и к двигателю, который по мощности хорош, но и с ним были довольно большие проблемы)9.0003

В ранних автомобилях не было ни воздушного, ни топливного фильтров.

Поскольку воздух часто содержит твердые частицы и другой мелкий мусор, особенно в песчаной и пыльной среде, нефильтрованный воздухозаборник может привести к попаданию загрязняющих веществ в карбюратор, что может вызвать целый список проблем. Это привело к разработке первых воздушных фильтров сначала в сельскохозяйственной, а затем в автомобильной промышленности. Согласно Preston Tucker & Others: Tales of Brilliant Automotive Innovators & Innovations, первым серийным автомобилем, оснащенным воздушным фильтром, был Packard 19.15 Твин Шесть.

До введения системы впрыска топлива и компьютерного управления безнаддувные автомобильные системы впуска оставались относительно неизменными. Однако тем временем появились как нагнетатели, так и турбокомпрессоры.

Oldsmobile Jetfire 1962/63 годов был первым серийным автомобилем с турбокомпрессором.

Хотя нагнетатели уходят своими корнями в технологии, предшествовавшие появлению первых автомобилей (и некоторые ранние патенты были выданы до начала 20-го века), первый серийный автомобиль с наддувом появился только в 1921, когда Mercedes оснастил этой технологией две модели. Это добавило нагнетатели Roots к системам впуска Mercedes 6/25/40 и 10/40/65, которые тогда были известны как модели Kompressor.

Первые турбокомпрессоры появились примерно в то же время, но они использовались только в самолетах. В то время в локомотивах, кораблях и других транспортных средствах также использовались дизели с турбонаддувом. Однако первый автомобильный турбокомпрессор не появлялся еще несколько десятилетий. Oldsmobile был первой маркой, представившей нагнетатель, который был включен в 19 модельный год.62/63 Олдсмобиль F85 Джетфайр. Chevrolet также предлагал нагнетатель в 1962 году для ограниченной серии Corvair, которые продавались как «Monza Spyder», а затем как «Corsa».

Следующим крупным достижением в истории систем впуска воздуха стало внедрение других технологий, таких как впрыск топлива и компьютерное управление. Эти технологии и растущие требования к контролю за выбросами привели к разработке таких устройств, как датчики массового расхода воздуха, которые сейчас широко распространены.

Компоненты системы впуска

Простейшие системы впуска состоят не более чем из впускного отверстия для свежего воздуха, но современные (с впрыском топлива) системы обычно включают:

• воздушный фильтр
• расходомер воздуха или датчик
• впускной коллектор
• корпус дроссельной заслонки

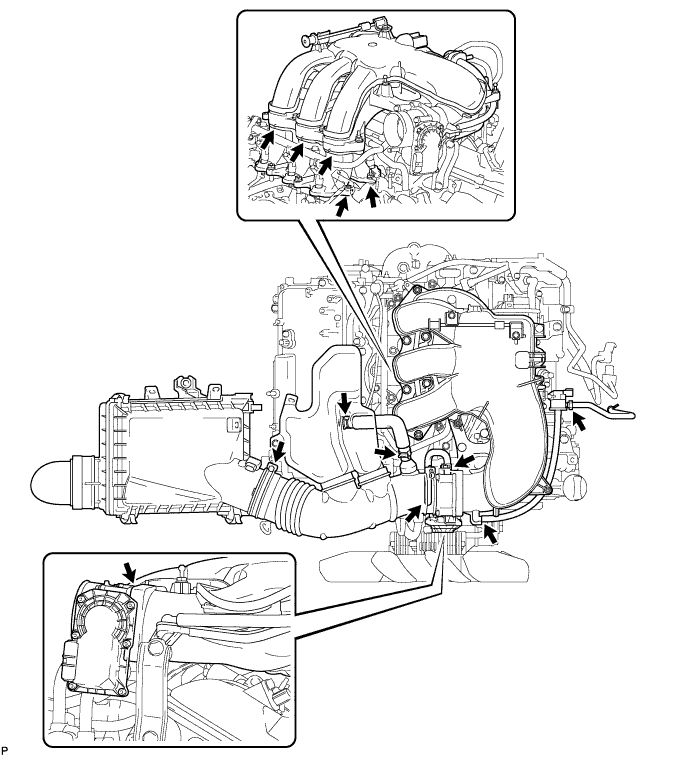

Вверху: впускной коллектор
В середине: корпус дроссельной заслонки
Внизу: корпус воздушного фильтра (включая MAF)

Турбокомпрессоры и нагнетатели

Помимо этих основных элементов, двигатели с наддувом и турбонаддувом включают дополнительные компоненты впуска. Эти системы отличаются от двигателей без наддува тем, что в них используется либо турбина с приводом от выхлопных газов (турбокомпрессоры), либо насос с приводом от двигателя (нагнетатели) для увеличения объема воздуха, проходящего через систему впуска.

Как работает система впуска?

Чтобы понять, как работает система впуска, полезно представить двигатель внутреннего сгорания в виде большого воздушного насоса. Он всасывает воздух с одного конца (впуск) и выбрасывает воздух с другого конца (выпуск). Для того, чтобы этот процесс происходил в современных двигателях, постоянно должно быть доступно точное количество чистого отфильтрованного воздуха. Это означает, что система впуска воздуха в основном работает следующим образом:

• обеспечивая доступ воздуха к двигателю
• фильтрация воздуха
• , сообщающий объем воздуха в блок управления двигателем

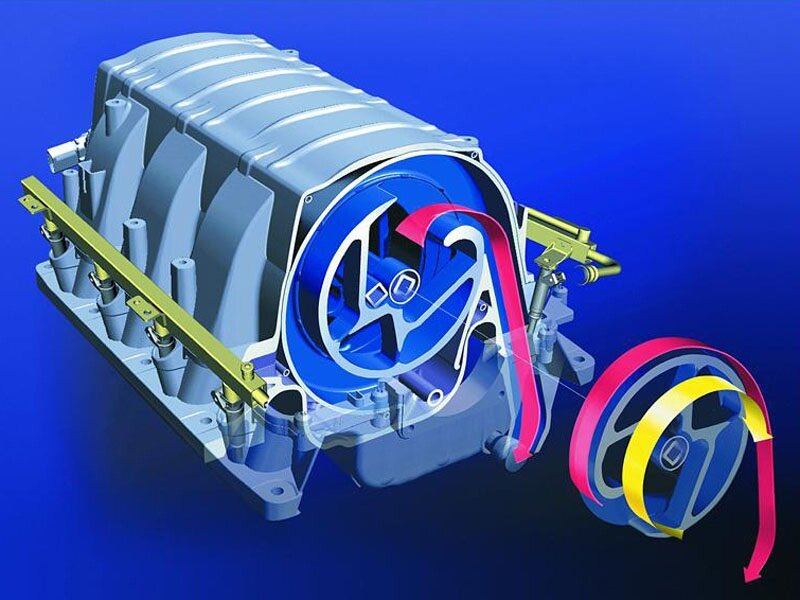

Имея это в виду, типичная система впуска в современном автомобиле с впрыском топлива начинается с впускного коллектора, который крепится к головке блока цилиндров. Этот коллектор соединяется с впускными отверстиями на головке блока цилиндров, что позволяет подавать либо воздух, либо воздушно-топливную смесь во время такта впуска каждого цилиндра. Конкретная конфигурация впускного коллектора может широко варьироваться от одного приложения к другому, но обычно они прикреплены к корпусу дроссельной заслонки, который является компонентом, который непосредственно регулирует поток воздуха во впуске.

В большинстве случаев корпус дроссельной заслонки — это компонент, которым вы фактически управляете с помощью педали «газа». Когда вы нажимаете на «газ», вы фактически открываете дроссельную заслонку, что позволяет большему количеству воздуха поступать в двигатель. В то время как большинство двигателей с впрыском топлива имеют один корпус дроссельной заслонки, некоторые из них имеют более одного.

В более старых автомобилях использовались карбюраторы, которые представляли собой компоненты, которые по существу объединяли функциональность топливных форсунок и корпусов дроссельной заслонки в одном компоненте.

Отказ системы впуска

Нагар может вызвать проблемы с работой корпуса дроссельной заслонки.

Поскольку системы впуска состоят из множества различных компонентов, существует множество вещей, которые могут пойти не так. Чаще всего выходит из строя воздушный фильтр, так как он со временем засоряется и требует замены. Когда воздушный фильтр засоряется, он не позволяет двигателю «вдыхать воздух», что может привести к серьезной потере мощности. Кроме того, воздушные фильтры могут быть загрязнены газом или маслом из-за определенных проблем с двигателем. Когда это происходит, необходимо заменить воздушный фильтр, но также необходимо устранить основную проблему (например, прорыв газов и т. д.).

Другие проблемы могут возникнуть с впускным коллектором, дроссельной заслонкой и различными датчиками. Утечка во впускном коллекторе позволяет дополнительному воздуху попасть в систему, которая не контролируется, что приведет к проблемам с управляемостью. Утечки в шлангах, трубках или разъемах между корпусом дроссельной заслонки и датчиком массового расхода воздуха также могут вызывать проблемы по тем же причинам, что и неисправный датчик массового расхода воздуха. Компоненты в корпусе дроссельной заслонки, такие как датчик положения дроссельной заслонки и регулятор холостого хода, также могут вызывать проблемы, как и закоксовывание, загрязнение или внутренние механические неисправности внутри самого корпуса дроссельной заслонки.

Различные типы систем забора воздуха

Пейдж Песко 07 мая 2021 г.

Если вы не знаете, что такое воздухозаборник, то вы попали по адресу! Проще говоря, система впуска воздуха всасывает больше воздуха в двигатель вашего пикапа. Система не только охлаждает двигатель, но и помогает генерировать больше лошадиных сил. По сути, лучший непрерывный воздушный поток означает лучшую мощность на дороге. Система впуска воздуха состоит из трех различных частей, включая корпус дроссельной заслонки, воздушный фильтр и датчик массового расхода воздуха. Эти три компонента работают вместе, чтобы увеличить мощность двигателя и снизить расход топлива. Система впуска воздуха подает воздух во впускной коллектор, контролируя количество воздуха в камере сгорания. Прежде чем отправиться в интернет, чтобы купить его самостоятельно, прочитайте это руководство по различным типам систем впуска воздуха. Таким образом, вы можете получить лучшую производительность системы впуска воздуха для двигателя вашего автомобиля в Specialty Performance Parts.

Три типа систем забора воздуха:

• Система забора холодного воздуха
• Напорный воздухозаборник
• Короткий впускной коллектор

Узнайте о различиях между тремя моделями и, возможно, вы найдете то, что идеально подходит для ваших нужд.

Впуск холодного воздуха

Системы впуска холодного воздуха хороши тем, что холодный воздух плотнее и насыщен кислородом, чем горячий. Проще говоря, ваш двигатель увидит увеличение мощности с более холодным и плотным воздухом, что также поможет топливной экономичности автомобиля. Холодные воздухозаборники могут сделать это, потому что их воздушные фильтры расположены дальше от моторного отсека, чем другие воздухозаборники.

Эта впускная система также имеет теплозащитный экран вокруг фильтра, чтобы поток воздуха оставался как можно более холодным. Как правило, вы заметите воздухозаборники холодного воздуха за решетками и бамперами в моторном отсеке. Поскольку эти устройства настолько эффективны для повышения производительности двигателя, в нашем ассортименте аксессуаров F150 Raptor доступны воздухозаборники для холодного воздуха.

Напорный воздухозаборник

Напорный воздухозаборник имеет общий фактор с системами впуска холодного воздуха — оба устройства могут подавать более холодный воздух к вашему двигателю внутреннего сгорания. Однако впускные фильтры набегающего воздуха расположены в передней части автомобиля, рядом с двигателем. Не стесняйтесь спрашивать вашего поставщика запчастей, есть ли у его воздухозаборников теплозащитные экраны, чтобы защитить их от перегрева. Если двигатель генерирует горячий воздух, зачем размещать эту впускную систему в передней части автомобиля? Ответ заключается в том, что системы напорного впуска направляют богатый кислородом холодный воздух в двигатель, всасывая его, когда автомобиль движется вперед. Такая установка может нанести мощный удар по дороге и положительно повлиять на эффективность двигателя.

Короткий впускной коллектор

Если вы ищете прирост мощности, который не будет занимать столько места, как другие системы, обратите внимание на короткий впускной коллектор. Из-за меньшего размера эта система впуска подает воздух в двигатель быстрее, чем варианты выше. Тем не менее, воздух поступает из моторного отсека, а это означает, что системы с коротким поршнем не будут обеспечивать поток холодного воздуха, который обеспечивают другие варианты в этом списке. Тем не менее, короткие приемы пищи не бесполезны. На самом деле, они идеально подходят для тех, кто ищет лучшую реакцию дроссельной заслонки.
