Проверка и диагностика системы питания карбюраторного двигателя: что нужно знать

Даже с учетом того, что автомобили, оснащенные карбюратором, представляют собой устаревшее решение, на территории СНГ такие машины продолжают пользоваться популярностью и прочно обосновались в нижнем ценовом сегменте. При этом относительно простая система питания карбюраторного двигателя требует отдельного внимания и нуждается в регулярном обслуживании.

Такой подход позволяет добиться стабильной работы ДВС на разных режимах, а также снизить расход топлива и уровень токсичности выхлопа. Далее мы рассмотрим основные неисправности системы питания моторов с карбюратором, которые обычно возникают в процессе эксплуатации ТС.

Содержание статьи

• Система питания двигателя с карбюратором: особенности и неполадки
  • Неисправности системы питания карбюраторных моторов и диагностика
• Что в итоге

Система питания двигателя с карбюратором: особенности и неполадки

Как известно, автомобильный двигатель внутреннего сгорания, причем независимо от типа мотора и вида топлива (карбюратор, инжектор, бензин или дизель), работает на смеси топлива и воздуха.

Воздух «засасывается» двигателем из атмосферы, а горючее подается из топливного бака по топливным магистралям благодаря работе топливного насоса (механического или электрического). Так называемая топливно-воздушная рабочая смесь представляет собой горючее и воздух, которые смешиваются в строго определенных пропорциях. Затем происходит сгорание рабочей смеси в цилиндрах.

На тех или иных двигателях подача горючего и смесеобразование может быть также реализовано разными способами. В инжекторных моторах (кроме двигателей с прямым впрыском) горючее сначала подается во впускной коллектор через форсунки, после чего смешивается с находящимся там воздухом. Затем смесь поступает в камеру сгорания.

В дизеле впрыск топлива происходит прямо в камеру сгорания, где уже находится предварительно поданный, сжатый и нагретый воздух.  Кстати, дизельный мотор имеет самую сложную топливную систему.

По этой причине диагностика системы питания дизельного двигателя является важной и ответственной процедурой, так как от исправной работы системы питания дизеля сильно зависит общий ресурс таких моторов.

• Если же говорить о карбюраторе, это самое простое механическое дозирующее устройство, карбюраторный мотор имеет внешнее смесеобразование. Это значит, что в цилиндры поступает готовая рабочая смесь топлива и воздуха. Приготовление топливовоздушной смеси происходит в карбюраторе, куда подается как горючее, так и воздух.

Как правило, карбюраторы представляют собой механические устройства, то есть конструктивно не предполагается активное использование электронных компонентов. Исключением можно считать только отдельные поздние разработки, которые фактически являются переходными устройствами от карбюратора к моноинжектору. В таких карбюраторах присутствуют отдельные электронные исполнительные устройства.

Вернемся к «классическому» варианту. Казалось бы, простота механической системы смесеобразования исключает определенные недостатки, которые присущи электронным решениям. Другими словами, надежность повышена. Однако на практике с этим можно согласиться только частично, так как карбюраторы достаточно часто выходят из строя, особенно если владелец не уделяет данному элементу необходимого внимания.

Для лучшего понимания давайте рассмотрим основные элементы в устройстве карбюратора:

• устройство имеет поплавковую камеру, которая отвечает за уровень горючего в карбюраторе.
• также имеются жиклеры и эмульсионные трубки, наличие которых позволяет рассчитывать количество и дозировать воздух и топливо.
• еще в конструкции следует выделить диффузор, который является трубкой (указанная трубка имеет узкую часть). В тот момент, когда открывается дроссельная заслонка, в диффузоре резко увеличивается скорость потока воздуха, что позволяет реализовать засасывание топлива в цилиндры двигателя.

Неисправности системы питания карбюраторных моторов и диагностика

Отметим, что такая система нуждается в регулярной подстройке и обслуживании. Дело в том, что если карбюратор будет работать неправильно (например, появились хлопки, «стреляет» в карбюратор) или произойдет нарушение смесеобразования, это отразится на работе ДВС.

В результате мотор может начать дергаться, пропадает мощность и тяга, силовой агрегат не набирает обороты, возможна нестабильная работа на ХХ и/или трудности с запуском на «холодную» или на «горячую», увеличивается расход горючего, двигатель дымит и т.д.

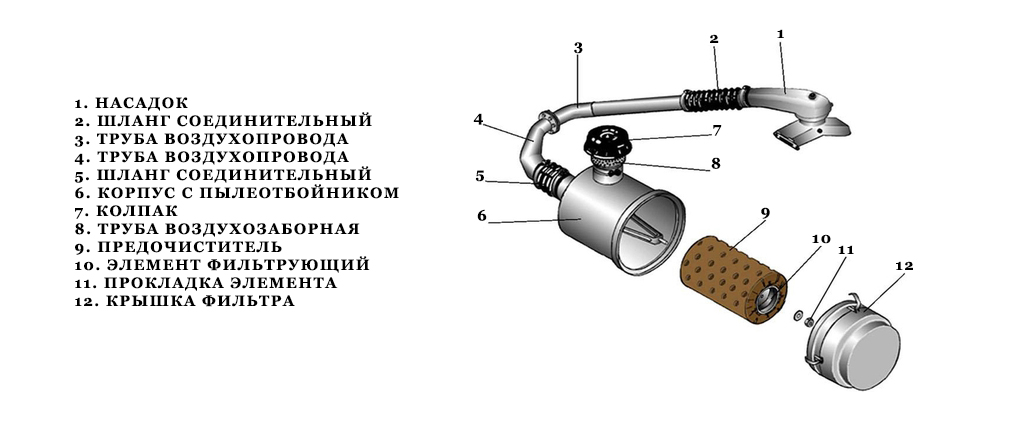

• Прежде всего, чтобы понять, нужен ли ремонт системы питания карбюраторного двигателя, следует исключить проблемы с подачей воздуха до карбюратора (завоздушивание, загрязнение воздушного фильтра). Также нужно проверить целостность топливных магистралей, состояние топливного фильтра, качество горючего в баке, состояние бензобака, работоспособность бензонасоса.
• Если с данными элементами все в порядке, горючее чистое и качественное, а также проверка системы зажигания ничего не выявила, тогда нужно проводить диагностику карбюратора. Первое, нужно проверить плотность соединения карбюратора и все его прокладки, штуцеры и т.д.

  Затем можно переходить к снятию устройства и его разборке. На начальном этапе в ряде случаев бывает достаточно почистить карбюратор. Данная процедура выполняется при помощи специального очистителя для карбюраторов. Также добавим, что такую очистку нужно выполнять 1-2 раза в год в целях профилактики.

• Если же очистка проблему не решила, тогда необходимо разобрать карбюратор, отдельно прочистить или заменить жиклеры. Затем производится регулировка карбюратора. Как правило, такая регулировка предполагает выставление уровня топлива в поплавковой камере, а также настройку оборотов холостого хода.

  Рекомендуем также прочитать статью о том, как подобрать карбюратор на «классику» ВАЗ. Из этой статьи вы узнаете о том, какой карбюратор подобрать на классические модели ВАЗ.

В норме уровень топлива должен быть на 18-19 мм ниже плоскости разъема корпуса и крышки поплавковой камеры. Проверка уровня производится через отверстие в корпусе поплавковой камеры, которое закрыто пробкой. Чтобы отрегулировать уровень, в ряде случаев необходимо изменить толщину прокладок, которые находятся под игольчатым клапаном в поплавковой камере.

Что касается регулировки холостого хода на карбюраторе, такие настройки выполняются при помощи упорного винта, который ограничивают закрытие дроссельных заслонок (винт количества смеси) и двумя винтами, которые позволяют изменить состав рабочей смеси топлива и воздуха (винты качества).

Что в итоге

Как видно, карбюратор даже с учетом своей простоты все равно нуждается в периодическом обслуживании. При этом важно понимать, что качество топлива также играет большую роль.

Рекомендуем также прочитать статью о том, как выполняется регулировка качества смеси карбюратора Солекс. Из этой статьи вы узнаете об особенностях, тонкостях и нюансах в рамках выполнения регулировки смесеобразования на карбюраторе данного типа.

Использование низкосортного бензина с большим количеством сторонних примесей приводит к тому, что жиклеры загрязняются, в результате чего возникают проблемы с подачей топлива в карбюратор. Еще важно поддерживать общую чистоту системы питания, не допускать сильного загрязнения топливного бака, следить за состоянием топливного фильтра и т.д.

Напоследок отметим, что на территории СНГ многие автомобилисты активно используют карбюраторы Вебер (Wеber), Озон или Solex (Солекс, ДААЗ). Кстати, последнее устройство зарекомендовало себя в качестве надежного и проверенного временем решения, при этом поддающегося гибкой настройке.

Блок питания карбюратора — Motor Town Online

03.04.2018 / Блог

Топливный бак карбюратора служит для хранения уровня топлива (бензина или дизеля), обеспечивающего пробег 300-600 км. Вместимость составляет 40-60 легковых и грузовых автомобилей до 150-200 (500-800 л для дизеля). Изготовлен из листовой стали, со стенками для поглощения ударов, вызванных заправкой топлива на поворотах и ​​дорожными неровностями. Иногда в линии подачи имеется фильтрующее сито.

Труба заглушена специальным дождевиком, снабженным вентильным (двойным воздушным) баком, создающим атмосферу (пар) против избыточного давления. Также емкость снабжена штуцером, соединяющим подкачивающий насос и штуцер обратки излишков топлива. Внутри находится датчик уровня, а внизу сливная пробка.

Топливный бак может иметь различную форму, как правило, параллельную с возможностью размещения на автомобиле – со стороны водителя или под сиденьем. Они топливные фильтры карбюратора задерживают примеси в топливе. Используется фильтр грубой очистки для декантации бензобака МАС, установленный рядом, или фильтр тонкой очистки, фильтрующий патрубок топливного насоса и карбюратора. — Фильтры фильтров тонкого бензина работают следующим образом: бензин поступает через штуцер в корпусе фильтра, пластик проходит снаружи фильтрующего элемента бумажный микрон, выходит через центральную перфорированную трубку и через штуцер возвращается в карбюратор (примеси задерживаются в фильтре). ). – фильтр для дизеля БММ выполнен в виде батареи из двух фильтров последовательно, одинаковой конструкции, отличающихся только стаканом, что первый фильтр выполнен из стекла и служит стеклянным графином, а второй фильтр листовой; первый фильтр выполняет роль грубой фильтрации, хотя и имеет тот же тип элемента фильтрата, а второй служит для фильтрации тонкой очистки.

Дизельная энергия направляется из насосной форсунки в крышку фильтра, проходит через фильтрующий элемент снаружи, затем центральная перфорированная трубка крышки и направляется к фильтру тонкой очистки, крупные загрязнения и вода в стакане сцеживаются. Элементы соединяются между собой болтами. В фильтре тонкой очистки к карбюратору схема такая же, но в нем задерживаются примеси, прошедшие первый фильтр, и оттуда направляются в ТНВД. Некоторые двигатели могут использовать либо аккумулятор с двумя фильтрами, описанными выше, либо комбинацию типа фильтра, фильтр грубой очистки, фильтр с фильтрующим элементом из войлока, закрытым в металлическом корпусе.

Крепление фильтра к двигателю-основанию и продувка клапана. Дизельный фильтр может быть оснащен заливочной мембраной насоса, если используется роторный ТНВД типа Bosch. Топливные насосы на карбюраторе (мощность насоса). Питающий насос предназначен для забора топлива из бака и подачи по трубкам контактного карбюратора. MAS использовала мембранные насосы. В некоторых автомобилях используются электронасосы погружного типа, монтируемые в баке, или непогружные, вмонтированные в трубу между баком и фильтром, особенно для автомобилей с бензином. А в других участвовали пневматические насосы. Мембрана насоса (мембрана) карбюратора типа АСПИРО-отталкивающая и состоит из: отверстия в корпусе, пружинного привода, штока и исполнительного механизма (рычага, возвратной пружины и рычага подкачки ручного) и крышки, содержащей камеру подкачивающего насоса, сетчатую фильтрующую и выпускные клапаны и впускные.

Насос приводится в действие эксцентриком на распределительном валу. Действие: II атака, когда эксцентриковый рычаг может стянуть мембрану вниз, создав разрежение в камере сгорания и открыть клапан аспирации, всасывая бензин в бак; после поворота эксцентрика, мембраны и рычага возврата пружины в исходное положение, контур слива топлива через патрубок карбюратора (MAS) или топливных фильтров. Мембрана арки протаскивается до давления нагнетания 1,2-1,5 бар. Для карбюраторного топливного насоса с саморегулирующейся мембраной, таким образом, уменьшенный расход в трубопроводе от нагнетательного контура насоса создает избыточную подачу, которая передается в камеру над диафрагмой, деформируя ее. Последующий ход уменьшается, а выход уменьшается. Устанавливается на блоке цилиндров и приводится от эксцентрика распределительного вала или непосредственно к концевому распределительному валу.





Система обогащения энергии

СИСТЕМА ОБОГАЩЕНИЯ МОЩНОСТИ

Система обогащения мощности подает дополнительное топливо в основную систему в условиях большой нагрузки или полной мощности. В карбюраторах Holley ^® используется вакуумная система обогащения мощности, и доступен выбор силовых клапанов, позволяющих настроить работу этой системы в соответствии с вашими конкретными потребностями. Каждый Холли ^{® 9На силовом клапане 0034 проштампован номер, указывающий точку открытия вакуума. Например, число 6,5 означает, что клапан мощности откроется, когда вакуум в двигателе упадет до 6,5 дюймов или ниже. клапан для использования.Двигатели для соревнований или гонок, которые имеют распределительный вал с большим перекрытием в течение длительного времени, будут иметь низкий вакуум в коллекторе на холостых оборотах.Если автомобиль имеет механическую коробку передач, снимите показания вакуума при тщательно прогретом двигателе и на холостом ходу.Если Если автомобиль оснащен автоматической коробкой передач, снимите показания вакуума при тщательно прогретом двигателе и работе на холостом ходу на передаче. В любом случае выбранный силовой клапан должен иметь точку открытия вакуума примерно на 2 дюйма ртутного столба ниже снятого показания вакуума во впускном коллекторе. Стандартный двигатель или тот, который предназначен только для уличного использования, будет иметь высокий вакуум в коллекторе на холостых оборотах. Чтобы определить правильный силовой клапан, автомобиль должен двигаться с различными постоянными скоростями и снимать показания вакуума. Выбранный силовой клапан должен иметь точку открытия примерно на 2 дюйма ртутного столба ниже самого низкого наблюдаемого разрежения в двигателе с постоянной скоростью.Карбюраторы 0033 ®} «Street Legal» и «Street Performance» оснащены системой защиты от продувки силового клапана. Специально для этого в корпусе дроссельной заслонки расположен специальный обратный клапан. Этот обратный клапан спроектирован так, чтобы быть нормально открытым, но быстро закрывается, закрывая внутренний вакуумный канал, когда возникает обратный удар. После закрытия обратный клапан прерывает волну давления, вызванную обратным пламенем, тем самым защищая силовой клапан.

ПРАВДА О СИЛОВЫХ КЛАПАНАХ, ИСПОЛЬЗУЕМЫХ С HOLLEY ^® КАРБЮРАТОРЫ

Кажется, до сих пор существует много неправильных представлений о карбюраторах Holley ^® , выдувающих силовые клапаны. Нет ничего более далекого от правды. В карбюраторах Holley ^® Performance, выпускаемых с 1992 года, используется система проверки силового клапана, которая эффективно устраняет эту нечастую проблему. Система стопорных шаров, состоящая из пружины, латунного седла и запорного шара, на 100 % защищает диафрагму силового клапана от повреждений из-за обратной вспышки двигателя. Обратный шар силового клапана предназначен для нормального открытия, но быстро перекрывает внутренний вакуумный канал, когда возникает обратный удар. После закрытия обратный клапан прерывает волну давления, создаваемую обратным огнем, тем самым защищая диафрагму силового клапана. Диафрагма силового клапана не может разорваться из-за обратной вспышки двигателя.

Как убедиться, что ваш карбюратор Holley использует правильный силовой клапан для вашего двигателя.

Карбюраторы Holley имеют систему обогащения мощности, которая подает топливо в основную силовую цепь при больших нагрузках или при полностью открытой дроссельной заслонке. Вакуумная система обогащения мощности управляется силовым клапаном, который синхронизирует работу с конкретными потребностями вашего двигателя.

Как это работает:
Клапан мощности открывается при низком вакууме, например, при полностью открытой дроссельной заслонке, и направляет больше топлива в основную силовую цепь. Сам клапан представляет собой небольшую резиновую диафрагму с небольшой винтовой пружиной. В открытом состоянии он пропускает топливо через калиброванное отверстие в дозирующем блоке, называемое ограничителем канала силового клапана. Этот ограничитель определяет количество дополнительного топлива, подаваемого в двигатель.

Проблемы:
Силовой клапан неправильного размера или выдутый силовой клапан могут вызвать такие проблемы, как плохая экономия топлива, черный дым, исходящий из выхлопной трубы, темные или загрязненные свечи зажигания и плохой холостой ход. Если вы подозреваете, что в вашем карбюраторе перегорел силовой клапан, вы можете выполнить этот простой тест.

1) Проверьте дату изготовления карбюратора Holley.

Карбюраторы Performance Holley поставляются со встроенным обратным клапаном продувки силового клапана. Он предотвращает повреждение силового клапана в случае обратного выстрела. Holley carbs старше 19 лет92, однако, может не иметь встроенного обратного клапана.

2) Проверьте его с помощью винтов холостого хода

Если вы все еще подозреваете, что силовой клапан вышел из строя, запустите двигатель и дайте ему поработать на холостом ходу и нагреться до нормальной рабочей температуры. Затем полностью закрутите винты регулировки смеси холостого хода. Если двигатель глохнет, то силовой клапан не продувается.

Выбор силового клапана высокопроизводительного двигателя:
В высокопроизводительных двигателях с модифицированными головками цилиндров, распредвалами с увеличенным сроком службы и одноплоскостными впускными коллекторами может потребоваться замена силового клапана. Чтобы узнать, какой силовой клапан нужен вашему высокопроизводительному двигателю, вы можете выполнить следующую процедуру:

1) Подсоедините вакуумметр к вакуумному порту впускного коллектора.


2) Прогрейте двигатель и запишите показания вакуума на холостом ходу. Автомобили с автоматической коробкой передач должны находиться в положении «Движение», а автомобили с механической коробкой передач могут быть в нейтральном положении.

3) Разделите показания вакуума пополам. Число определит правильный силовой клапан.

Каждый силовой клапан проштампован номером, указывающим правильную точку открытия вакуума. Например, силовой клапан с выбитым на нем номером № 65 откроется при 6,5 дюймах вакуума в двигателе. Например, значение вакуума на холостом ходу 13 дюймов делится на два и дает вакуум 6,5 дюймов. Поэтому в карбюратор должен быть установлен силовой клапан Holley #65.

Если вы делите показания вакуума и они выпадают на четное число, вам следует выбрать следующий наименьший номер силового клапана. Например, показание вакуума 8 дюймов, деленное на 2, и вы получаете число 4. В этом случае вы должны использовать силовой клапан № 35.
