Система охлаждения

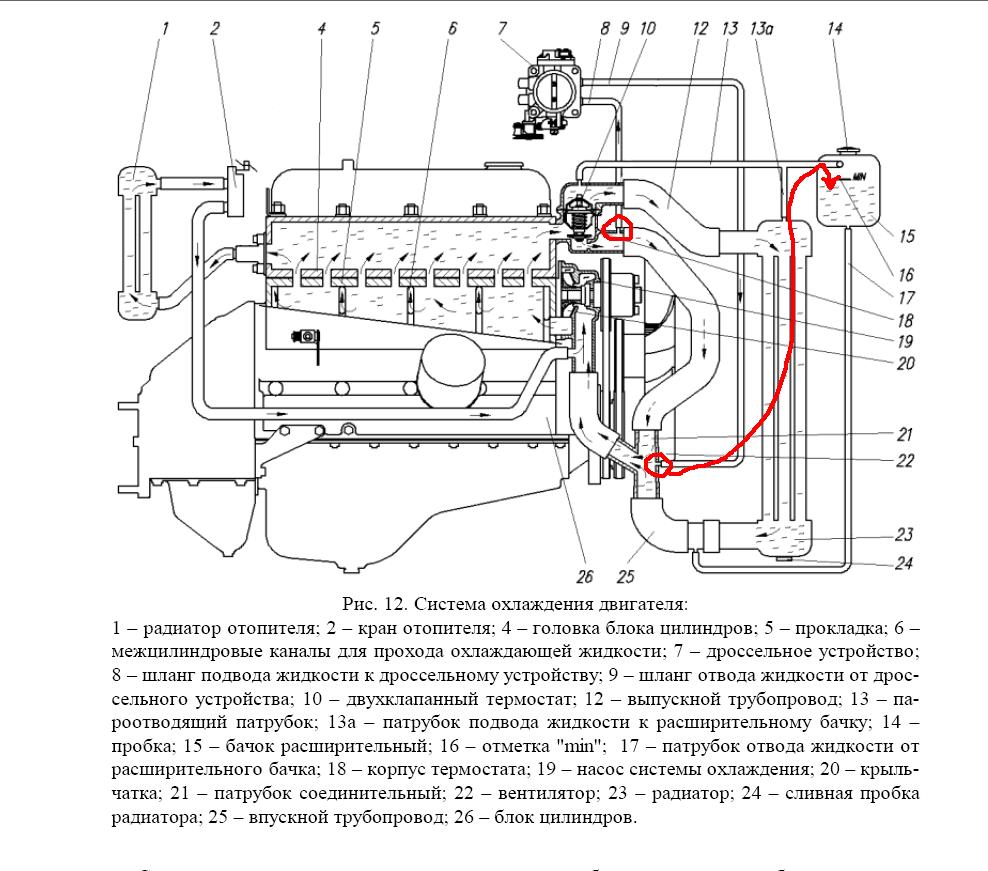

Система охлаждения двигателя – жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости центробежным насосом

Подача охлаждающей жидкости производится в рубашку охлаждения блока цилиндров.

В качестве охлаждающей жидкости применяются низкозамерзающая жидкость ОЖ–40 «Лена», ТОСОЛ–А40М или вода.

При температуре окружающего воздуха ниже минус 40 °С нужно применять ОЖ–65 «Лена», ТОСОЛ–А65М.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 70–90 °С.

Это осуществляется с помощью термостата, который автоматически регулирует количество жидкости, проходящей через радиатор, и жалюзи, которые регулируют количество воздуха, охлаждающего радиатор.

В холодное время систему охлаждения надо защитить утеплительным чехлом с откидным клапаном.

Температура охлаждающей жидкости контролируется указателем температуры, расположенным на панели приборов и соединенным электропроводом с термодатчиком, ввернутым в корпус термостата.

Кроме того, о перегреве охлаждающей жидкости сигнализирует лампа со светофильтром красного цвета, установленная на щитке приборов и соединенная электропроводом с термодатчиком, ввернутым в верхний бачок радиатора.

Сигнальная лампа загорается при достижении охлаждающей жидкостью температуры 91–98 °С.

Причинами перегрева могут быть: пониженный уровень жидкости в радиаторе, слабое натяжение ремня вентилятора, движение с закрытыми жалюзи и закрытым клапаном утеплительного чехла.

В случае загорания сигнальной лампы надо немедленно установить и устранить причину перегрева.

Насос 421.1307010–01 – центробежного типа, приводится в действие клиновидным ремнем от шкива коленчатого вала.

В конструкции насоса применен шарико-роликовый подшипник, изготовленный заодно с валом насоса.

Подшипник имеет специальные уплотнения, которые обеспечивают сохранение смазки, заложенной при изготовлении. Дополнительной смазки в процессе эксплуатации подшипник не требует.

Термостат – с твердым наполнителем, помещается в корпусе.

Работа двигателя без термостата недопустима, т. к. при удалении термостата основной поток жидкости будет циркулировать по малому кругу системы охлаждения, минуя радиатор, что приведет к перегреву двигателя.

При обслуживании системы охлаждения двигателя модели 414 и модели 4178 (до 1999 г.* выпуска) необходимо учитывать их конструктивные особенности: *

К концу 1999 г. планируется полностью перейти на выпуск двигателей модели 4178 с подачей охлаждающей жидкости в рубашку охлаждения блока цилиндров – подача охлаждающей жидкости производится в головку блока цилиндров;

– в насосе (21–1307010–52) системы охлаждения установлены два шариковых подшипника. Смазывание подшипников производите согласно указаниям таблицы смазывания.

Смазывайте подшипники через пресс-масленку до выхода смазки из контрольного отверстия. Лишнюю смазку уберите, так как она может попасть на ремень вентилятора и вывести его из строя;

– датчик контроля температуры охлаждающей жидкости ввернут в полость насоса системы охлаждения;

– термостат установлен в выпускном патрубке.

Избегайте попадания охлаждающей жидкости при снятии головки или по иным причинам в масло, так как это вызывает осмоление масла, что может привести к закоксовыванию и потере подвижности толкателей, отложению смол и перекрытию малых отверстий, подводящих смазку к трущимся поверхностям.

Обслуживание системы охлаждения заключается в удалении из нее накипи и осадков, в регулировке натяжения ремня вентилятора, а также в промывке радиатора снаружи.

Через каждые три года или каждые 60 000 км (в зависимости от того, что раньше наступит) промывайте систему охлаждения, а охлаждающую жидкость заменяйте новой.

Промывайте систему охлаждения следующим образом:

– заполните систему чистой водой, пустите двигатель, дайте ему поработать до прогрева, при работающем на холостом ходу двигателе слейте воду и заглушите двигатель;

– после охлаждения двигателя повторите указанную выше операцию.

Рис. 1. Промывка системы охлаждения

При значительном отложении накипи и осадков удаление их из системы охлаждения производите промывкой сильной струей чистой воды.

Двигатель промывайте отдельно от радиатора (рис. 1), чтобы ржавчина, накипь и осадки из рубашки охлаждения двигателя не засоряли радиатор.

Перед промывкой двигателя, в этом случае, выньте термостат и отсоедините шланги от радиатора.

Для лучшей очистки рубашки охлаждения блока цилиндров выверните из блока цилиндров сливной краник вместе со штуцером.

Промывайте рубашку охлаждения до тех пор, пока выходящая из двигателя вода не будет чистой. Не пользуйтесь для промывки рубашки охлаждения щелочными растворами, так как они вызывают коррозию головки и блока цилиндров.

Радиатор промывайте при закрытой пробке, подводя воду сначала к верхнему патрубку, чтобы удалить в первую очередь осадок из нижнего бачка, а затем к нижнему патрубку.

Промывайте до тех пор, пока выходящая из верхнего бачка вода не будет чистой. Одновременно промойте струей воды и продуйте сжатым воздухом сердцевину радиатора.

При значительных отложениях накипи в трубках радиатора выполните следующее:

1. Снимите радиатор с автомобиля и залейте в него 10% раствор едкого натрия (каустической соды), предварительно нагретый до температуры 90 °С.

2. Через 30 мин слейте раствор из радиатора.

3. Промойте радиатор горячей водой в направлении, обратном циркуляции охлаждающей жидкости в двигателе (см. рис. 1) в течение 30–40 минут под напором не более 49 кПа (0,5 кгс/ см ²).

Рис. 2. Проверка натяжения ремня вентилятора

Натяжение ремня вентилятора регулируйте поворотом генератора.

Нормальный прогиб ремня должен быть 8–14 мм при нажатии на него с усилием примерно 4 кгс (рис. 2).

Работу термостата проверяйте одновременно с промывкой системы охлаждения, а также в случае систематического перегрева двигателя (при исправной работе систем питания и зажигания).

Для проверки поместите термостат вместе с термометром в сосуд с водой, нагретой до температуры 90–100 °С.

Затем при постепенном охлаждении воды следите за температурой начала (80±2) °C и конца закрытия (70±2) °C клапана термостата.

Неисправный термостат замените новым.

При проверке термостата обратите внимание на чистоту тарелки клапана. Накипь и грязь с поверхности термостата удалите деревянной лопаткой, затем промойте в воде.

Проверить исправность термостата можно и по нагреванию приемного патрубка верхнего бачка радиатора при прогреве двигателя.

При неисправном термостате патрубок прогревается сразу же после пуска двигателя, при исправном – после того, как температура воды в блоке достигнет 60–70 °С (по указателю температуры охлаждающей жидкости на щитке приборов).

Жалюзи проверяйте на полноту открывания при вдвинутой до отказа рукоятке привода.

Если створки жалюзи при этом открываются не полностью, то отрегулируйте их следующим образом:

1. Ослабьте винт крепления тяги привода в шарнирной муфте рычага, расположенного на жалюзи.

2. Откройте полностью створки жалюзи, повернув рычаг привода против часовой стрелки.

3. Вдвиньте до отказа рукоятку привода жалюзи.

4. Закрепите в этом положении тягу привода в шарнирной муфте рычага.

5. Несколько раз подряд закройте и откройте жалюзи, после чего проверьте полное открывание створок жалюзи при вдвинутой до отказа рукоятке и полное закрытие их при вытянутой на себя рукоятке.

Если при этом рукоятка привода передвигается с большим усилием, смажьте оси створок жалюзи и тягу.

Оси створок смажьте моторным маслом, а тягу, предварительно вынув ее из оболочки, – смазкой Литол–24.

Тягу можно смазывать легкопроникающей смазкой, состоящей из 60% концентрата коллоидального графита в минеральном масле и 40% уайт-спирита. Смазку наносите на оболочку тяги.

Рис. 3. Муфта привода вентилятора

На двигатели моделей 4218 и 4178 может устанавливаться вязкостная муфта привода вентилятора (рис. 3), позволяющая снизить расход топлива, уменьшить шум вентилятора, а также способствующая прогреву холодного двигателя и поддержанию теплового режима двигателя в оптимальных пределах.

Наружную поверхность муфты следует содержать в чистоте для обеспечения отвода тепла, выделяющегося в процессе работы муфты, и нормальной работы биметаллической пружины клапана.

Включение и выключение муфты происходит автоматически.

Если муфта перестает работать, отсоедините муфту от ступицы (соединение муфты со ступицей имеет левую резьбу), снимите вентилятор, выверните из корпуса муфты две шпильки крепления вентилятора, слейте рабочую жидкость через отверстия шпилек и тщательно промойте внутреннюю полость муфты бензином.

Дайте бензину полностью стечь, затем залейте в муфту через одно из отверстий 40 г полиметилсилоксановой жидкости ПМС–10000 ТУ 6–02–737–78. Второе отверстие должно быть открытым для выхода воздуха.

После этого заверните шпильки в корпус, закрепите вентилятор и установите муфту на ступицу шкива насоса системы охлаждения.

Жидкость из системы охлаждения двигателя сливайте через два краника. Один из них расположен на нижнем бачке радиатора, другой – на блоке цилиндров. При сливе снимайте пробку радиатора.

Система охлаждения двигателя автомобилей УАЗ тюнинг

Все автомобили семейства УАЗ грешат плохой системой охлаждения. Систему охлаждения необходимо довести. В некоторых заменить вязкостную муфту, у других заменить крыльчатку на многолопастную от 405 двигателя, другим необходимо заменить помпу. Как правило с завода для системы охлаждения двигателя УАЗ ставят помпу с пластиковой крыльчаткой, так она крайне быстро оплавляется и проток тосола замедляется. На некоторых моделях даже термостат необходимо менять на более теплоемкий.
Более подробно как довести систему охлаждения двигателей УАЗ читайте тут.

Предпусковой подогреватель

• Пусковой подогреватель
• Пусковой подогреватель на основе паяльной лампы (для ГАЗ-51)
• Автокондиционеры для автомобилей УАЗ

Радиатор, расширительный бачок

• Установка радиатора от 3160
• Как почистить радиатор?
• Как и чем паять радиатор?
• Что можно сделать если в дороге пробили радиатор
• Что за радиатор: верхний бачок в два раза шире, остальное такое же?
• Доработка расширительного бачка
• Как правильно заправлять охлаждающую жидкость?
• Параметры радиаторов завода ШААЗ.

Водяной насос (помпа), крыльчатка вентилятора, приводы вентилятора и помпы

• Установка электровентилятора
• Что такое вискомуфта?
• Как снять вискомуфту?
• Имплантация вискомуфты иностранного производства
• Что такое электромуфта?
• Выбор и обслуживание помпы на на 3-л двигателе
• Замена штатной крыльчатки на более легкую
• Чтобы железный вентелятор в воде не повредил радиатор…

Термостат, контуры охлаждения

• Термостат на 3-х литровый двигатель
• Термостат. Замена без переделок
• Установка волговского термостата (под помпу старого образца)
• Термостат. Переделка системы охлаждения под жигулевский термостат(статья)

Комплексные решения

• Модернизация системы охлаждения, двигатель УМЗ-4218
• Комплекс мер для приведения температуры в норму
• Пробита прокладка головки блока?!
• Почему происходит выброс тосола при остановке прогретого двигателя?
• Отопление салона, утепление моторного отсека см. также в разделе «Кабина, кузов»

См. также:

• Установка электровентилятора, доработка печки — на сайте
• Описание принципа работы различных вентиляторов в статье «РАЗУМНЫЕ ВЕНТИЛЯТОРЫ»
• Шланги (для системы охлаждения, например) в Москве делает завод «Каучук» — ул. Усачева, 11. Это недалеко от м. Фрунзенская. Напротив рынка большое здание, примерно посередине его около одного из въездных ворот маленькая дверь в магазин.

Установка радиатора ШААЗ на УАЗ-3160

Есть новые радиаторы завода ШААЗ для 3160. Теплоотдача у них равна 62000ккал/час, против 35200ккал/час радиаторов 3741ш (наш «родной»).
Внимание! По состоянию на август 2004года в каталоге ОАО «ШААЗ» для 3160 указана цифра 37000
Трубки, у нового, стоят чаще примерно в 1,5 раза, а пластины прямые и более короткие (у нас рифленые и длинные) — лучше «воздухопроницаемость» и теплоотдача самой пластины — т.к. длинная пластина хуже отводит тепло.

Вопросы:
1. Встают ли без переделок?
Переделка только в одном — вместо штатных нижних болтов ставятся обычные (у новых радиаторов резьба на радиаторе). Еще необходимо чуть сдвинуть вниз нижний шланг помпы.
2. Есть ли разница в размерах?
По ширине и толшине нет. По высоте «сот»-примерно на 5-7 см (за счет отсутствия нижних «ног», сам радиатор как бы «удлиннился». Дырка под ручку теперь в нижнем бачке.
3. Действительно ли лучше охлаждают?
Да, действительно. Конструкция лучше.

Установка электровентилятора для охлаждения радиатора

В начале зимы ставил себе электровентилятор… Среди всех вентиляторов с кронштейнами (моторы у всех одинаковые, только в Десятом, Нивском и Волговском пропеллерах лопастей побольше) выбор пал на 2106. У Волговского — очень широкий кронштейн, радиатор пришлось бы двигать далеко вперед или резать кронштейн, Оковский и Восьмерочный надо было ставить вертикально, а это тоже усложняет крепление. При установке демонтировал родной вентилятор и кожух. На верхних крепежных тягах отодвинул радиатор как можно дальше от двигателя. В таком положении новый вентилятор с кожухом влез практически идеально. На кожухе просверлил одно дополнительное отверстие для того, чтобы 2 отверстия на кожухе вентилятора совпадали со штатными крепежными от старого кожуха на радиаторе. Это с той стороны кожуха, где укреплен моторчик. К другой стороне кожуха привернул подходящий уголок с отверстиями, просверленными таким образом, чтобы они опять же совпадали со штатными на радиаторе. Закрепил теми же болтами, что был привернут штатный кожух. Шкив коленвала не задевает за новую конструкцию. В качестве термодатчика испльзовал жигулевский (92-87), через соответствующий переходник ввинченый вместо штатного датчика аварийной температуры. Правда, необходимо, чтобы аварийный датчик вкручивался не вверху радиатора, как в старых моделях, а сбоку, со стороны двигателя. Схему электроподключения использовал как в классических Жигулях. Полгода работает без проблем. Особой разницы в работе не учуял, разве что греться стал быстрее и температуру лучше зимой держит.

Я ставил вентелятор от 2106. Причем 1 (ОДНА ШТУКА). Он впритык вошел вместо штатного и дифузора. Причем потребовалось в одном месте подпилить уголок дифузора, просверлить два отверстия в нем. Пришлось слегка удлиннить раму на которой крепится вентелятор. Все оказалось довольно просто и заняло пол дня. Езжу так год. Проблем пока не было.
С крепежом вобщем-то не проблема. Удлиннил раму пластиной, которой в жигулях прижимают резиновые брызговики. В ней даже дырка есть. Если представляешь себе жигулевский вентилятор, у него слева дифузор с двумя дырками для крепления к радиатору. Одну я использовал, вторую пересверлил. Справа одна дыра под крепеж. Туда приворачивается эта пластина под углом так, чтобы дотянулась до штатного отверстия крепления дифузора. Да, слегка мешает датчик перегрева, дифузор надо будет слегка подпилить. Возможно придется чуть-чуть наклонить радиатор вперед, я уже не помню. Остается пугающе маленький зазор между осью шкива помпы и девайса, но его оказалось достаточно. Когда устанавливал, радиатор не снимал.

Схема индикации системы охлажденя вентиляторы

В общем все просто, светодиод — любой двухцветный, по вкусу (в смысле по размеру), фирмы RingBright, диаметром 8 мм. По этой схеме можно подключать как электровентиляторы, так и электромуфту. Вместо блока включения вентиляторов можно использовать датчик включения вентилятора от жигулей классики например.
В принципе, логично оранжевый провод, идущий на светодиод, с тумблера переключить на 85 вывод реле, тогда красный цвет индикатора будет гореть не только при принудительном выключении вентиляторов, но и при неисправности реле.
Температура включения датчиков: ВАЗ-2108 — 94-99 град, АЗЛК-2141 — 82-87 град.
Установка «двойного» электровентилятора

Что такое вискомуфта?

Посредством этой муфты регулируется скорость вращения крыльчатки. На холодном двигателе крыльчатка практически не крутится. Чем выше температура двигателя, тем быстрее крутится крыльчатка. Я ставил вискомуфту. Не понравилась. Отъездил зиму и она стала все время легко крутиться, а ПМС 10000 для заливки взять негде… Плюнул я на нее и поставил два электровентилятора — работают нормально.

Задумка вообще то правильная, но с нашим качеством сводится на нет. Отличие от мясорубки — температуру не надо регулировать жалюзями, отличие от карлсонов — не потребляет электричества, кроме того для преоделения бродов не требуется ни выключать крыльчатку, ни ремень снимать, в крайнем случае ее можно шнурком привязать. Это в теории, на практике по каким-то причинам вискомуфта работает не больше полугода.

Установка на УАЗ вискомуфты иностранного производства

Пытался, даже купил от двигателя Штайр, но не смог вживить и отдал обратно. Там ключевая проблема в том. что допуск на биение вискомуфты (особенно импортного производства) должен быть очень маленьким, иначе даже БМВ-шная муфта долго не протянет. Изготовление переходника лишь увеличит и так имеющееся врождённое биение вала помпы. Изменить (заменить) же крепеж на самой муфте тоже не получилось, так как она исполнена условно неразборной. Поэтому для себя решил, что шансов установить нормальную вискомуфту. к сожалению, практически нет.
Я поставил два с половиной года назад муфту от BMW. Для этого пришлось заменить ступицу шкива на помпе. Саму эту ступицу взял на разборке, у нее внутренний диаметр чуть меньше нашего, пришлось протачивать. Крыльчатка девятилопастная. Работает все прекрасно, при +35 градусах в горах (2000 м) на затяжных и крутых подъемах температура доходила примерно до 90-95 градусов Октябрь 2003

Вот как выглядит вискомуфта от BMW с вентилятором 11 лопастей, требуется только снять ступицу вентилятора с водяной помпы и перерезать резьбу на 22х1.5 правую.

Как снять вискомуфту?

Вентилятор крепится к вискомуфте на четырех шпильках. Сама муфта наворачивается на хвостовик ступицы помпы. Вот именно тут и есть левая резьба! т.е. крутить большую гайку-ось муфты надо по часовой стрелке! Ключ та что-то типа 28-32.
Очень подходит ключ от велосипеда я им отвернул. Он плоский, как для этого и делали. Ну или просто кусок железа порежь.

Что такое электромуфта? Как ее установить?

Конструктивно она выполнена так — на ступице (шкиве) помпы жестко закреплен электромагнит. Сам вентилятор расположен чуть впереди и вращается на валу помпы на подшипниках (за счет небольшого трения в них). Т.е. при выключенном магните он не имеет жеткой связи со шкивом — крутится так легонько, его можно спокойно остановить рукой. При включении магнита (потребляемый ток 1,5 А)происходит «схватывание» вентилятора и он начинает вращаться вместе со шкивом помпы, интенсивно охлаждая радиатор. Соответственно управляется это дело датчиком или тумблером.
Достоинства системы — малый потребляемый ток (1.5 А против 25 А при 2-х электровентиляторах), «дубовость» конструкции — ломаться вобщем-то нечему (даже при выходе из строя магнита муфта стопорится с помощью регулировочных болтов — и готова штатная «мясорубка»), муфта выступает «ограничителем» момента — в воде крыльчатка вряд ли «вырежет» сердцевину радиатора.
Эта конструкция применялась на Волгах ГАЗ-24 в начале 70-х годов, а так же на иномарках 70-80-х. Потом буржуи перешли на вискомуфты, а мы — обратно на жесткое крепление. Качество изготовления требует…
Описание и способ установки электромуфты см. в отдельной статье.

Выбор и ообслуживание помпы на на 3-л двигателе

Родная УАЗовская помпа рассчитана на большую нагрузку, чем Волговская — передний подшипник там роликовый. Ее минус — небольшой неустранимый люфт, но бояться его не стоит. Я брал именно родную, а не усиленную чугунную. Все прокладки идентичны с помпой ГАЗ 2410. Смазку набивать под маленький чёрненький болтик, у меня вообще-то был не болтик, а такая маленькая (М6) штифтюлечка со шлицом. Выкрутив я заменил ее на болтик. А находилась она сбоку подшипника. Помните предостережения [Dachnika]: когда подшипник близок к заполнению, манжеты слегка «полнеют». В этот момент и надо прекращать. Не знаю у кого как, а у меня в подшипник ушло столько смазки, что сомнений нет — там было почти сухо. Смазку лучше ШРУС 4 с дисульфидом молибдена.

Какой термостат подходит на 3-х литровый двигатель?

Я брал в Волговской секции. ТС-107 (можно ТС-108). Перед установкой советую покипятить в кастрюльке с градусником и посмотреть на процесс.
Если температура открытия штатного термостата (при тестировании в кастрюльке) в норме, а машина при этом плохо прогревается и т. д. надо вставить прокладку между термостатом и посадочным местом. Часто бывает термостат выходит из посадочного места — в итоге дырка и термостата как бы и нету совсем. Волговский вставляется только в движок с помпой нового образца.

Термостат замена без переделок для 2.5 л. двигателя

1) Температура в определенных пределах может быть изменена выворачиванием «регулирующего штыря». Но он запаян и для выворачивания его следует нагреть паяльником. Находится он на «верхушке» колокольчика.
Если припой не хочет плавиться можно основную часть олова снять надфилем или ножом. Затем открутить отверткой винт — легко пойдет. Запаивать тоже необязательно — можно законтрить гайкой или лучше проволокой.
2) В штатный «колокол», выкинув начинку «вделать» другой термостат. Выбор широк — Волговский (80-82 гр), от АЗЛК с Рено (90 гр) — любой на выбор. Но здесь потребуется немного поработать в слесарке(примерно час). Очень полезен будет старый термостат — его можно заранее сделать, а потом заменить за 10 минут.

Я в 2,5 л двигатель поставил Волговский термостат, предварительно отпилив вторую запорную шайбу (после чего он стал мало отличаться от УАЗного, только отсутствием юбки). Ставил вверх ногами. Обмзали все герметиком и поставили. Термостат, правда, был выкручен до предела. Теперь 80 град держит железно.
Если поставил волговский ТС вверх ногами (в штатную УАЗкину помпу), то он работать как положено — не будет, т.к термоэлемент ТС не погружен в ОЖ. (той частью, где пружина, нужно ставить внутрь помпы). Сначала двигатель нагревается больше нормы, потом скачком приходит в норму. При таком положении термоэлемент не омывается горячей жидкостью, а греется только за счёт той жидкости, которая проходит через маленькую дырочку. Как нагреется — термостат открывается и дальше нормально работает. Если дырочка забьётся, то термостат может открыться слишком поздно. Сама дырочка изначально предназначена для выхода воздуха при заправке системы. А заклёпка в дырочке болтается и не даёт грязи.

Для начала снял родной термостат и изучил устройство. Марку не помню, но написано на нем было 70 градусов (выше 60 у меня температура не поднималась). Обнаружил также регулировочный винт М5 с контрящей гайкой и запаяный.
Я из любопытства распаял (расконтрил)винт, поставил кастрюльку с водой на плитку, впендюрил туда градусник и стал эксперементировать.
Результаты:
1.При полностью ВКРУЧЕННОМ винте температура начала открытия — 60 гр.
2.При полностью ВЫКРУЧЕННОМ винте температура начала открытия — 90 гр.
3.Ход полного открытия — примерно 15 гр. по температуре и 5 мм. по высоте (при диаметре 50 мм.).
Короче, этот винт линейно смещает начальную температуру не меняя крутизны характеристики открытия.
Почти полностью выкрутил этот винт,поставил все на место — температура стала 80 градусов. Все это делается за 15 минут. Единственный аргумент в пользу не родного термостата я вижу только, если использовать термостат с более крутой характеристикой.

Установка волговского термостата под помпу старого образца

Успешно завершен эксперимент по переделке штатного УАЗкиного ТС (70град) (для помпы старого образца) на тепературу — 80 град!
Идею по переделке подсказал мне — Чиф. Задача состояла в том, что бы совместить корпус УАЗкиного ТС с потрохами Волговского ТС.
Делается это так: Разбираются оба ТС путем расклепки 4-х (Волговский ТС) ножек скобы крепления рабочей пружины ТС, и распайки тех же 4-х ножек (УАЗкин ТС), той же скобы. После чего, взаимозаменяется сам ТС, (т.е клапан с тарелочкой, перекрывающий путь ОЖ), т.е вместо УАЗкиного клапана, ставится — Волговский, но при этом не забудьте на Волговском ТС, отпилить резьбовую часть крепления второго клапана, иначе, она будет мешать работе ТС на двигателе! После чего, все собирается в обратной последовательности и места расклепки — пропаиваются!( сборку удобнее всего производить с помощью большой струбцины, или же — тисков, что бы была возможность сжать довольно мощную пружину ТС, а пропаивать удобнее всего не паяльником, а — строительным феном!) В результате переделки и проведеннных, после этого, ходовых испытаний, температура открытия ТС стала — 80-82 град, вместо — 70! Тем самым требуемая температура двигателя была достигнута без потери надежности, и применения лишних патрубков (в отличие от ВАЗовского ТС).

Комплекс мер для приведения температуры в норму

Многое я перепробовал, но избавился от высокой температуры после следующих действий:

1. Взамен оренбургского тонкого установил нормальный новый радиатор на 10л (обычный волговский, газовский).
2. Заменил двухручьевой шкив помпы на одноручьевой газелевский:
   • a) крутится быстрее — циркуляция лучше
   • б) вентилятор «принудиловки» работает отлично, в смысле быстро.
3. Поставил электровентилятор от 3110/402 — но в нем есть необходимость ТОЛЬКО при длительном стоянии в пробках при +35. Включается из салона, но сейчас появились в продаже несложные блоки, включающие электровентилятор от штатного стрелочного указателя температуры тосола при достижении требуемой температуры.

Пробита прокладка головки блока?!

Существует следущая ситуация. Карб. 151-У, двиг. 3л, пробег на данный момент 23000.

1. некоторое время назад начал «пропадать» тосол, особенно после ночных стоянок. Потеков и луж не замечено… ~ 3-4л за 2-3 дня.
2. в радиаторе и расш. бачке небольшие капли масла (ОЧЕНЬ тонкая пленка, даже и незаметная)
3. при прогреве валит ~ 1 мин белый густой дым, который потихоньку пропадает по мере прогрева двигателя. Если завести неостывшую машину (например после заправки), то единоразово вырывается БОЛЬШОЙ сгусток белого дыма, типа дымовой завесы
4. на обратной стороне клапанной крышки обнаружен густой слой эмульсии, толщиной ~ 1см. Более нигде ее нет (т.е. ниже), само масло (в т.ч. и на коромысле) — чистое КАК СЛЕЗА
5. двигатель работает ровно, без перебоев на любой частоте и спокойно держит на ХХ 250-300 об.

Как тосол может ЛИТЬСЯ в таких кол-вах в выхлоп? Прокладка тут не при чем — она разобщает только масло с тосолом (если бы тосол в таких кол-вах лился прямо в кам. сгорания, то неизбежно произошло бы МОМЕНТАЛЬНОЕ разрушение поршня в рез-те гидравлического удара. Судя по тому, что мотор нормально пускается и работает это просто исключено). Следовательно, имеет место ПРЯМОЕ проникновение, а это м. б. только БОЛЬШАЯ трещина в рубашке около выпускных каналов головы, или выскакивание направляющей втулки какого-то из выпускных клапанов. При этом при работе мотора должно наблюдаться ОБИЛЬНОЕ ГАЗОВЫДЕЛЕНИЕ В РАСШ. БАЧКЕ И В РАДИАТОРЕ. Если ЭТО есть — снимать голову и проверять втулки. А если они в порядке — искать трещину и менять голову.
Поменял головку блока цилиндров — 4 цилиндр был полностью залит водой (тосолом). Головка оказалась «битой», точнее, на заводе, перед установкой на мой движок, ее в 2-х местах сильно ткнули чем-то вроде 1/2″ трубы (полукруглые выбоины)… В одном месте выбоина соединила цилиндр и масляный(?) канал в головке. Прокладка продержалась 20 тыс. — тосол в цилиндр и, из него, в выхлопную. Разборка заняла 2 часа, поиски новой головы — 4.5 часа, сборка и регулировка клапанов — 4 часа. Все работы проводились вдвоем. Собрали бы быстрее, если бы шпильковерт попался с закаленной головой — пришлось газовым ключом вертеть шпильки и двумя гайками доворачивать. Из специнструмента — кусок арматуры «Г»- образный с длинной «ноги» около метра и «заквадраченным» под головку концом — откручивать «заднюю» гайку приемной трубы.

Почему происходит выброс тосола при остановке прогретого двигателя?

1. Мотор в целом работает на слишком высокой температуре, и при остановке ( при прекращении работы помпы ) запасенная тепловая энергия перегревает ОЖ. Внимательно проверь термостат — не заедает ли.
2. Уровень ОЖ в рубашке ожлаждения и радиаторе мал — при работе помпы ОЖ еще кое-как под напором циркулирует, а при остановке — перестает ( обычно при нормальном уровне ОЖ и неработающей помпе на горячем моторе еще какое-то время наблюдается конвекционное движение ОЖ через радиатор ).

Как почистить радиатор автомобиля УАЗ?

1. Промыть под давлением радиатор снаружи. Сделать это можно почти на любой автомойке.
2. Снять радиатор, отнести его в ближайший таксопарк. Там за небольшие деньги его промоют под высоким давлением, запаяют все дырки, проверят (давлением) и запаяют слабые места (они при проверке превратятся в дырки). 1. Снять радиатор и залить 10% процеженный раствор едкого натра, нагретый до 90 град;
2. Через 30 мин раствор слить;
3. Промыть радиатор в течение 30-40 мин струей горячей воды под хорошим напором в направлении, обратном циркуляции охлаждающей жидкости.

Как и чем паять радиатор?

Всевозможные сухие добавки (начиная горчицей и заканчивая импортовыми средствами) для устранени течи радиатора можно использовать лишь как временную меру и после применения необходимо обязательно промывать систему. Радиатор со временем все равно потечет, а эти добавки приплюсовываются к накипи и забивают наиболее тонкие места системы охлаждения, как правило радиатор печки. К чему это ведет, понятно — водитель преврашается в пингвина. Так что лучше, пока не вдарили морозы, нужно паять!

Строительный фен + паяльник + олово + флюс + руки!
Так как никакие эпоксидки, холодные сварки, герметики и т. п. не держат — отваливаются при тряске. Мое, сугубо личное мнение — это паяльная лампа, так как паяльник, даже 200-от ватный, слабо прогревает радиатор.

Чинятся труднодоступные места горелкой, только не воздушной а кислородной, с тонким горячим пламенем которое пролезает внутрь и плавит атм припой (медный!!!!) без всяких паяльников. Себестоимость процесса близка к нулю, припой продается в любой лавке с медными водопроводными трубами. В отличие от мягких (оловянных) припоев оно держится не толко как налипло, но и реально сваривается с основным телом трубок и бачков, в тч на силовых деталях (у меня так опаяны вечно слабые и отламывающиеся на всех козелях уши крепления радиатора).

Течет в шве верхнего бачка? Это очень распространенный дефект. У меня «родной» радиатор вообще там был непропаян. Для запайки лучше радиатор снять, но можно и на машине. Слей немного ОЖ, что бы бачок был пуст. Тщательно очисти шов — до припоя или металла. Дальше обрабатываешь все флюсом (я брал готовый вроде «ЗИЛ-3»), кладешь оловянный пруточк и греешь промышленным феном или небольшой горелкой. Шов прогревай хорошо, иначе будут свищи. Припой должен растечься и по стенкам — если не «прилипает» к стенке, поскобли ее (очисти) и добавь еще флюса. Если течет под боковым усилителем, его придется отпаять сверху от бачка, отогнуть чтобы не мешал доступу к шву. После пропайки шва, припаять его обратно. Вобщем ничего особо сложного нет, главное не спеши и делай тщательно. Еще совет — не грей долго одно место, иначе можешь распаять трубки.

Что можно сделать если в дороге пробили радиатор

Так получилось, что в субботу я забрался в одно глухое место. Во время одного из маневров раздался громкий треск и из под капота повалил пар. Вскрытие капота показало поломку одной из лопастей вентилятора (стоял пластиковый от ГАЗ 3307). Из низа радиатора хлестали остатки тосола. Помощи ждать было неоткуда.
После остановки движка была предпринята попытка залить воды (ну и типа ехать подливая ее). Однако как в задаче про бассейн сколько ее вливалось, столько же и выливалось, причем моментально (дальнейшее снятие радиатора показало, что лопастью «срезало» около 10-15 трубок). После раздумий было найдено 2 выхода:
1) заглушить оба патрубка радиатора и ехать на «печке».
2) создать в системе охлаждения разряжение, тем самым не давая воде выливаться.

Был выбран 2-й как более быстрый. Для этого шланг от ваккумника присоединил к пароотводной трубке радиатора. Под клапан пробки радиатора подложил толстую проволоку — тем самым пароотводная трубка напрямую соединилась с системой охлаждения (без клапана).
Снял с радиатора верхний шланг и отверстие радиатора заклеил скотчем. Запустил двигатель и стал заливать воду через шланг к верхнему патрубку радиатора. Некую сложность создавал термостат — вода заливалась медленно, пока двигатель не прогрелся. Залив шланг до верху, быстро снял скотч и насадил его на патрубок радиатора. Вода практически не текла — разряжения хватало на ее «удержание». Т.к. бачок радиатора был заполнен не до верху, вода попасть в двигатель не могла. Таким образом, не глуша двигатель, плавно газуя (что бы поддерживать постоянное разряжение во впускном коллекторе и стало быть в системе охлаждения), с чуть вытянутым подсосом (смесь-то обеднилась!) добрался до обжитого места где водились радиаторы для УАЗки (примерно 30 км). Единственный минус — тяжело тормозить без усилителя. Если бы течь была меньше, можно было бы обойтись шлангом для отсоса картерных газов, который идет от карбюратора, вместо ваккумного усилителя.
ЗЫ А лопасть загнулась из-за дефекта отлива — пористости.

Что за радиатор: верхний бачок в два раза шире, остальное такое же?

это радиатор старого образца. У меня такой стоит. К расширительному бачку это не имеет никакого отношения, так как радиатор был расчитан вообще на работу только на воде: трубка, на которую обычно натягивается шланг, идущий к расширительному бачку, шла до самого низа радиатора, т. е. служила для стока излишов воды и конденсата. Так что расширительный бачок для тосола все равно нужен.

Замена штатной крыльчатки на более легкую

Первый раз сменил на Козелевую, она чуть меньшего диаметра, но перегрева ни разу не было, сейчас стоит ГАЗоновская-пластиковая, с ней надо либо дифузор снимать (но про кривой тогда забудь) либо подрезать лопасти под наш дифузор) единственное при установке как Казелевой, так и Газоновской, потреебуются болты крепления крыльчатки более длинные (на 1-1. 5см),но жизнь подшипникам помпы ты точно продлишь т.к. пласик ГОРАЗДО легче «мясорубки».

Поставил волговскую. Прошла кучу километров, «Ладогу», «Блади-Хеви» (бродов было достаточно). Стоит, лопастей не потеряла. Из-за того, что их 6 — обдув имхо лучше.
Подбирал его так — в магазине было несколько «Волговских», все разные как по длине лопастей, так и по диаметру ступицы. Выбрал чтоб лопасти не задевали кожух, а ступицу как можно меньше. Поставил на штатные болтики, но лучше подлиннее слегка (крыльчатка толще).
Подходит пластиковая 6-ти лопастная от ГАЗ-53, только подрежь лопасти на 1.5 см, и спокойно ставь. Но учти, что ее производительность раза в полтора-два больше чем у штатной, и соответственно зимой будешь долго греться.

Чтобы железный вентелятор в воде не повредил радиатор

Достаточно взглянуть, как сделано на грузовике Урал и скопировать. Ни каких проблем не будет с железкой, поясняю там на радиаторе со стороны вентилятора закреплены два круга из проволоки так, что при отклонение лопастей в воде при работе двигателя они просто скользят по проволоке и ни каких проблем. Купить или сделать копейки и ни каких заморочек с электровентиляторами.

Доработка расширительного бачка

На моем автомобиле расширительный бачок болтался на трясках, сдирая нижней частью краску на брызговике, кроме этого он сам грозил протереться насквозь. Подтяжка креплений эффекта не дала, оказалось, что они не проварены и свободно болтаются. Поэтому я перенес расширительный бачок на правую стойку рамки радиатора. Понадобилось просверлить два отверстия и закрепить бачок болтами М6.

Пусковой подогреватель на основе паяльной лампы (для ГАЗ-51)

Как правильно заправлять охлаждающую жидкость?

• Термостат должен быть сориентирован так, чтобы боковое дренажное отверстие в нём расположилось в самой наивысшей от земли точке Термостат изготовлен из медного сплава ;). Верхняя часть — самая широкая его составляющая деталь, выполенена в виде кольца. Сбоку в кольце, в ~5 мм от кромки располагается отверстие диаметром около 2-х мм. При установке термостата на место он позволяет ориентировать его произвольно относительно вертикальной оси. Учитывая, что из-за особенности конструкции двигателя эта вертикальная ось реально имеет наклон, путём вращения ориентируем термостат так. чтобы отверстие заняло наивысшее положение относительно уровня земли.
• Открываем кран печки полностью.
• Заливаем ОЖ почти доверху.
• Пробку не ставим. Заводим и внимательно смотрим на стрелку указателя температуры. Как только достигнем 90 градусов, немедленно глушим мотор. Курим 10 минут. Доливаем при необходимости ОЖ. Должно войти ещё около полутора литров, если нет, то возвращаемся .к п.4. Обычно требуется 3-4 цикла.
• Делаем контрольный полный прогрев. При этом трогаем верхний патрубок радиатора, он должен стать горячим, при этом указатель временно покажет понижение температуры ОЖ.
• Закрываем пробку.

Из раздела «Обслуживание нового автомобиля» — как правильно заправлять охлаждающую жидкость?

Записаться на ТО у официального дилера УАЗ в Москве

Радиатор отопителя УАЗ 469 469-8101060 к а/м УАЗ-469

Отзывы клиентов (0)

Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Кузов ¹⁸
• Пол кузова ⁶
• Детали пола ⁶
• Кузов ⁵
• Вентиляция салона УАЗ ²
• Тент в сборе ¹
• Окна передних и задних дверей ²
• Петля и уплотнения передней и задней двери ¹
• Вентиляция и отопление ¹
• Двигатель ²⁷
• Двигатель ¹⁰
• Блок цилиндров ^{4 9 0019}
• Головка блока цилиндров ¹
• Коленчатый вал и маховик ¹
• Распределительный вал ¹
• Фильтр тонкой очистки смазочного масла  ¹
• Подвеска двигателя  ¹
• Коленчатый вал и маховик  ¹
• ТОПЛИВНАЯ СИСТЕМА  ¹¹
• Бензобак ²
• Поддон бензобака ¹
• Газовый насос ¹
• Карбюратор ³
• Педаль акселератора и дроссельная заслонка ¹
• Воздушный фильтр ¹
• Карбюратор K131 ¹
• Фильтр грубой очистки топлива ¹
• Система выпуска отработавших газов ²
• Глушитель ² 9002 0
• СИСТЕМА ОХЛАЖДЕНИЯ ⁴
• Радиатор ³
• Водяной насос ¹
• Трансмиссия ²²
• Сцепление 900 18 5
• Сцепление ¹
• Привод выключения сцепления ⁴
• Трансмиссия ⁷
• Трансмиссия ⁶
• Механизм регулировки скорости ¹
• Раздаточная коробка ⁴
• Раздаточная коробка ⁴
• Передний мост ³
• Передний ведущий мост ²
• поворотные кулаки УАЗ 469 ¹
• Задний мост ³
• ЗАДНЯЯ ОСЬ  ³
• Ходовая часть  ⁹
• Рама, бамперы и брызговики двигателя  ²
• Передний бампер ¹
• Тягово-сцепное устройство ¹
• Подвеска ⁴
• Пружины передние ²
• Амортизаторы передней подвески ¹
• Амортизаторы задней подвески ¹
• Передний мост ¹
• Тяги ¹
• Колеса ²
• Управление
  механизмы ¹²
• Рулевое управление ³
• РУЛЕВОЕ УПРАВЛЕНИЕ ³
• Тормоза ⁹
• Главный тормозной цилиндр ¹
• Ручной тормоз (карданный вал) ¹
• Колесные тормоза ³
• Трубопроводы гидравлических тормозов ²
• Задние тормоза и барабаны тормозные УАЗ 3151 ²
• Электрооборудование
  ¹⁸
• Электрооборудование ¹⁷
• Генератор ¹
• Блок управления напряжением ¹
• Аккумуляторная батарея ¹
• Индукционная катушка ²
• Распределитель ¹
• Фары ^{2 900 19}
• Фонарь капота ¹
• Фонарь задний ¹
• Соединительные электрические провода ²
• Электроприборы ⁵
• Приборы и датчики ¹
• ПРИНАДЛЕЖНОСТИ ⁶
• Инструменты и оборудование ¹
• Инструменты водителя ¹
• Ремонтные комплекты ⁵
• Окно ⁶
• Окно в сборе ²
• Стеклоочиститель ⁴
• _{Детали по запросу}
• _{Документация}

каталог автомобилей — УЗ-469

УАЗ-469,
УАЗ-469, УАЗ-469, УАЗ-469

_{<< вернуться к содержанию}

Применение подшипников	Обозначение подшипников по ГОСТ	VBF обозначение подшипников
Генератор	6-18050219	62202.
