Силикатный кирпич — популярный строительный материал, который отличается массой преимуществ в использовании:

1. Экологичность. В состав силикатного кирпича входит кварцевый песок, известь и вода. Поэтому строительный материал не содержит никаких вредных компонентов, прекрасно подходит для возведения зданий разного назначения.
2. Механическая прочность. Соединение кварцевого песка и извести предоставляет довольно стабильную структуру кирпича, что обеспечит долговечность построенных зданий.
3. Широкий ассортиментный ряд. В продаже представлено большое разнообразие размеров, а также оттенков силикатной продукции. Поэтому подобрать подходящий вариант для выполнения конкретных строительных задач не составит труда.

К тому же силикатные кирпичи неприхотливы в укладке, имеют довольно доступную стоимость.

Производство силикатного кирпича: технологическая схема

В общем, схема производства силикатного кирпича заключается в проведении следующих задач:

• подготовка ингредиентов, приготовление смеси;
• гашение извести;
• формовка сырца;
• автоклавная обработка;
• контроль качества и складирование готовой строительной продукции.

Такой вид кирпича изготавливается как на малых производствах, так и на крупных промышленных объектах.

При производстве силикатного кирпича в промышленных масштабах используется разнообразное оборудование, а именно дробилки, силосные и барабанные аппараты, винтовые конвейеры, ленточные транспортеры, гидравлические прессы, автоклавные печи и т. д.

Приготовление сырьевой массы

В состав сырья для производства силикатного кирпича входит:

1. Кварцевый песок, который используется чаще всего в немолотом состоянии, составляет около 90% от общей массы.
2. Известь (около 6,5%-9%), причем она должна быть высокого качества, иметь способность к быстрому гашению. Для производства силикатного кирпича используется негашеная известь, так как ее гашение происходит в процессе изготовления продукции. Чем выше качество извести, тем меньшее ее количество необходимо добавлять в общий состав.
3. Вода, она используется для подготовки сырьевой массы, гашения извести, увлажнения состава.

Дополнительно в состав силикатной продукции могут быть добавлены специальные компоненты, увеличивающие стойкость готового кирпича к негативному внешнему воздействию.

Подготовка песчано-известкового раствора для производства силикатного кирпича осуществляется 2 основными способами:

• барабанный метод, который заключается в том, что сухие компоненты засыпаются в корпус барабана, перемешиваются, обрабатываются водяным паром. В процессе происходит увлажнение смеси и гашение извести;
• силосный метод. В этом случае песок и известь поступают в мешалку, в которой разрыхляются до однородного состава. Затем полученная смесь отправляется в вертикальные колонны — силосы, где она находится на протяжении нескольких часов, за этот период осуществляется гашение извести.

После подготовки сырьевой массы она направляется на формирование кирпичей.

Формовка кирпича-сырца

Качество силикатных кирпичей во многом зависит от того, насколько правильно будет проведена стадия формирования и прессование сырца. Чем больше будет оказано давление, тем более плотной будет структура готовой строительной продукции.

Дополнительно при уплотнении кирпичей удаляется практически весь воздух, что исключает наличие пустот в готовом строительном материале, повышает его прочность.

В процессе прессования огромную роль играет влажность сырца (в среднем она должна быть около 6-7%). Недостаточно увлажненные блоки после стадии прессования могут просто развалиться.

Автоклавная обработка

Конечная стадия процесса производства силикатного кирпича заключается в том, что происходит отвердение смеси в специальной автоклавной печи.

Запаривание кирпича осуществляется в несколько этапов:
• заготовки подаются в автоклав, где проходят обработку паром, в результате чего они нагреваются, при этом происходит постепенное повышение уровня давления;
• затем кирпичи находятся несколько часов в печи с постоянным поддержанием заданного уровня температуры и давления, за счет чего происходит силикатная реакция, отвердение изделий;
• после этого происходит постепенное уменьшение давления, температурного режима.

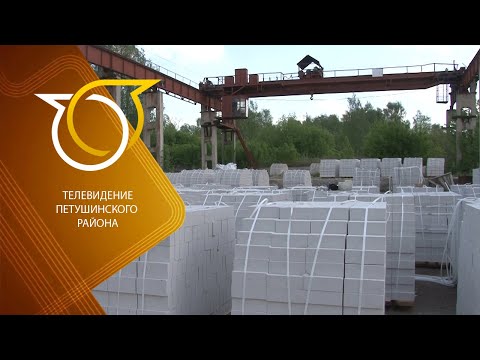

Готовая продукция отправляется на хранение и тщательный осмотр.

Технология производства силикатного кирпича требует соблюдения определенных пропорций смеси, строгого контроля температуры и давления в автоклаве, правильного метода прессования, применения современного оборудования, что в итоге обеспечит высокое качество готовой продукции.

Если вы хотите купить надежный силикатный кирпич от ведущих производителей, то обращайтесь в нашу компанию «Brick House». Широкий выбор строительного материала позволит подобрать отличный вариант для строительства различных зданий.

Возврат к списку

Линия силикатного кирпича — Оборудование из Китая

Оборудование из Китая для производства силикатного кирпича отличается высокой производительностью, надежностью и достойным качеством. Обратитесь в нашу компания за предоставлением подробного технико-коммерческого предложения, с указанием технических параметров линии, вариантов размещения оборудования, цены и способов доставки оборудования.

Мы поставляем не только целые технологические линии по производству силикатного кирпича, но и предлагаем услуги по модернизации уже существующих силикатных заводов. осуществляем проектирование, шефмонтаж и обучение персонала.

Автоматизированная линия  производства силикатного кирпича на базе гидравлического пресса модели KDQ1300 (сжимающая сила до 130000 кН) способна производить за один цикл 48/24 шт. условного кирпича с глухими отверстиями. Гидравлический пресс выполняет  формование кирпичей со скоростью 3.5 удара/мин. Ежегодная производительность такой линии составляет 60 млн. единиц продукции.

 Пресс модели KDQ1300 оснащен большими гидравлическими цилиндрами, которые формируют необходимый объем сжимающей силы. Шатун такого цилиндра выполняет удары глубиной до 680мм. Высота зажима пресса (вертикальное расстояние между рабочей поверхностью и дном гидравлического пресса) равна 1290 мм.

 Широкий ассортимент гидравлических прессов насчитывает несколько современных моделей, в том числе гидравлический пресс для изготовления стандартного силикатного  кирпича, кирпичей с глухими отверстиями, бетонных блоков с глухими отверстиями и блоков со сквозными отверстиями. Для изготовления различных форм и размеров кирпичей достаточно использования одного гидравлического пресса. Максимальные размеры готового изделия составляют 480×240×190 мм.

 Автоматизированный кран-делитель использует специальные зажимы для того, чтобы отделять кирпичи друг от друга, переносить их на транспортные тележки для последующей перевозки в складское помещение. Данный тип оборудования имеет современный дизайн конструкции и состоит из рамы и подъемного крана (механизма подъема/опускания материала). Уникальная технология контроля скорости позволяет оборудования с высокой точностью и безопасностью выполнять транспортировку кирпичей.

 Специальная система обеспечивает контроль всего процесса транспортировки кирпичей к автоклавам и возвращение форм к первоначальной рабочей зоне. Эта система практически не требует ручного управления, а значит, увеличивает производительность, снижает нагрузку операторов и коэффициент наличия субъективных ошибок.

Технологический процесс производства силикатного кирпича

1. Приготовление сырья на силикатном заводе

Комовая известь загружается в приемный бункер, вибрационным питателем подается в щековую дробилку, где происходит дробление до размеров менее 25 мм. Вибропитателем дробленая известь направляется в накопитель шаровой мельницы. Пыль, выделяемая технологическим оборудованием улавливается циклонами с осевым вентилятором. После шаровой мельницы молотая известь ковшовым элеватором подается в расходный бункер молотой извести. С нижней части бункера тонкомолотая известь винтовым конвейером подается в бункер дозатор. После автоматического дозирования, материал подается на смеситель. Песок необходимой фракции подается в смеситель.

2. Приготовление силикатной смеси

Смесь, после перемешивания в смесителе подается на наклонный ленточный конвейер и распределяется в силоса-реактора. В силосах-реакторах происходит гашение извести, и обволакивание гашеной тонкодисперсной извести частицами песка. С помощью питателя, готовая с заданной температурой смесь направляется в планетарный смеситель для перемешивания и доувлажнения силикатной смеси до формовочной влажности (4-6%).

3. Формование  силикатного кирпича на китайском прессе

Готовая для формования силикатная смесь, ленточным конвейером подается в приемный бункер пресса. Дозированное количество силикатной смеси по конвейерной ленте подается в пресс для формования кирпича-сырца. Формованный кирпич отбирается захватом автомата-укладчика и укладывается на автоклавные вагонетки. Подача порожних автоклавных вагонеток, позиционирование и отвод заполненных автоклавных вагонеток в зоне действия пресса производится автоматикой самого пресса. Пресс из Китая для производства силикатного кирпича отличается достойным качеством по привлекательной цене.

Технические параметры пресса

4. Автоклавная обработки силикатного кирпича.

Автоклавы из Китая для пропарки силикатного кирпича

 В автоклав помещают автоклавные вагонетки с кирпичом-сырцом. Количество одновременно автоклавируемых вагонеток с кирпичом-сырцом зависит от диаметра и длины автоклава. Плавно в течение 2,5 часов давление пара плавно повышается 0.8+1,2 МПа, температура в автоклаве достигается +170+190°С. В течении 7 часов происходит происходит процесс автоклавной обработки. После этого, в течении 1.5 часов  снижают давление в автоклаве. Общее время выдержки составляет около 12 ч. Автоклавные вагонетки с силикатным кирпичом перемещают на секцию упаковки. Готовую продукцию упаковывают.  После очистки, порожние автоклавные вагонетки с помощью передаточной тележки возвращаются обратно в прессовое отделение.

Автоклав из Китая для силикатного завода характеризуется долгим сроком службы и простым обслуживанием.

Временной цикл

• Время смешивания: 4-6 минут
• Время созревания: 2. 5～3 часа
• Время вторичного смешивания: 4-5 минут
• Формование: 3-3.5 раз/ минуту
• Система автоклавного твердения
• До-после автоклавирования: 0,5 ч
• Вакуумирование: 0,5 ч (0～-0.05 мПа)
• Подъем давления: 1,5 ч (0.05～1.3 мПа)
• Выдержка давления:  6ч (1,3 мПа)
• Понижение давления: 1,5 ч (1.3～0 мПа)
• Итого: 10 ч

Кирпичи из силиката кальция или кирпичи из силиката кальция для строительства каменной кладки

🕑 Время чтения: 1 минута

Кирпичи из силиката кальция изготавливаются из песка и извести и широко известны как кирпичи из силиката. Эти кирпичи используются для различных целей в строительной отрасли, таких как декоративные работы в зданиях, каменные работы и т. д.
Силикатный кирпич широко используется в европейских странах, Австралии и странах Африки. В Индии эти кирпичи широко используются в штате Керала, и их использование постоянно растет.

Contents:

• Materials Used for Sand Lime Bricks
  • Sand
  • Lime
  • Water
  • Pigment
• Manufacturing of Calcium Silicate Bricks
• Advantages of Calcium Silicate Bricks
  • Disadvantages of Calcium Silicate Bricks

Материалы, используемые для силикатного кирпича

Перечисленные ниже материалы используются для производства силикатного кирпича.

• Песок
• Лайм
• Вода
• Пигмент

Песок

Кирпич из силиката кальция содержит большое количество песка – около 88 – 92%. Это означает, что свойства этих кирпичей зависят от характеристик используемого песка.
Таким образом, используемый песок должен быть хорошо отсортирован и не должен содержать никаких примесей, таких как органические вещества, растворимые сланцы и т. д. Может присутствовать мелкодисперсная глина, но только до 4%, что помогает кирпичу при прессовании и обеспечивает более гладкую текстуру.

Лайм

Содержание извести в кальциево-силикатном кирпиче колеблется от 8 до 12%. Используемая известь должна быть хорошего качества и с высоким содержанием кальция.

Вода

Для приготовления силикатного кирпича следует использовать чистую воду. Морская вода или вода, содержащая растворимые соли или органические вещества более 0,25%, не подходят.

Пигмент

Пигменты обычно используются для придания цвета кирпичам. Их добавляют к песку и извести при перемешивании.
В общей массе кирпича содержится от 0,2 до 3 % количества пигмента. Различные пигменты, используемые для получения разных цветов, приведены в таблице ниже:

Производство кирпичей из силиката кальция

На первом этапе берут подходящие пропорции песка, извести и пигмента и тщательно смешивают с 3–5 % воды. Тогда получается паста с формуемой плотностью.
Смесь формуется в кирпичи с помощью пресса с вращающимся столом, который использует механическое давление для прессования кирпичей. Давление прессования варьируется от 31,5 до 63 Н/мм ² .
На заключительном этапе кирпичи помещаются в автоклав. Автоклав представляет собой не что иное, как стальной цилиндр с плотно закрытыми концами. Диаметр автоклава около 2 м, длина около 20 м.
После укладки кирпичей в этой закрытой камере сбрасывается давление насыщенного пара, которое составляет примерно 0,85-1,6 Н/мм ² . Температура внутри камеры повышается, и начинается процесс реакции.
Кремнезем, содержащийся в песке, и кальций, содержащийся в извести, реагируют и образуют кристаллоподобное соединение, называемое гипосиликат кальция. Этот процесс выполняется от 6 до 12 часов. Наконец, полученные кирпичи транспортируются на рабочее место.

Преимущества кирпичей из силиката кальция

Кирпич из силиката кальция имеет много преимуществ при использовании в каменной кладке, а именно:

• Раствора, необходимого для нанесения штукатурки на кирпичи из силиката кальция, требуется очень мало.
• Цвет и текстура этих кирпичей однородны.
• Прочность на сжатие силикатного кирпича составляет около 10 Н/мм ² . Таким образом, они хорошо подходят для многоэтажных зданий.
• Для строительства на глинистых грунтах эти кирпичи предпочтительнее.
• Проблема высолов не возникает в случае силикатного кирпича.
• Из силиката кальция можно изготавливать не только кирпичи, блоки и черепицу.
• Силикатный кирпич обеспечивает архитекторам больше комфорта и доступности для достижения желаемой формы и дизайна.
• Эти кирпичи имеют точную форму и размер с прямыми краями.
• Снижает воздействие солнечного тепла на открытые стены из силикатного кирпича.
• Цветной силикатный кирпич не требует отделки стен, что снижает его стоимость.
• Эти кирпичи обладают высокой огнестойкостью и водоотталкивающими свойствами.
• Стены из силикатного кирпича устойчивы к внешнему шуму.
• Стоимость строительства снижается примерно на 40% от общей стоимости за счет следующих факторов.

я. Потери продуктов силиката кальция очень меньше.

ii. Требуется меньшее количество раствора.

iii. Толщина стены может быть уменьшена при строительстве из этих кирпичей из-за высокой прочности на сжатие.

Недостатки кирпичей из силиката кальция

В некоторых условиях кальциево-силикатные кирпичи не подходят и их недостатками являются:

• Если глины много, глиняные кирпичи более экономичны, чем кирпичи из силиката кальция.
• Не подходят для укладки фундамента, так как не могут обеспечить устойчивость к воде в течение длительного времени.
• Они также не могут противостоять огню в течение длительного времени, поэтому они не подходят для строительства печей и т. д.
• Износостойкость этих кирпичей очень низкая, поэтому их нельзя использовать в качестве материалов для мощения.

Подробнее: Типы кирпичей – их идентификация, свойства и использование Типы испытаний кирпичей для строительных работ Производство кирпичей – методы и процесс

Введение в силикатный кирпич 900

Кирпич из силиката кальция: практический пример

Схема жилого дома, построенная из кирпича из силиката кальция

Некоторое время назад меня попросили исследовать структурные трещины в крупном жилом комплексе в Уэст-Мидлендсе.

При просмотре схемы и обнаружении трещин на здании у меня возникло сильное подозрение, что здание было построено из силикатных кирпичей, но следует отметить, что не существует окончательного теста на месте для определения силикатных кирпичей; положительная идентификация может быть получена только после лабораторного анализа, особенно XRD (рентгеновской дифракции), где пики как кварцита, так и кальцита положительно подтвердят структуру силиката кальция. Тем не менее, базовое понимание этих блоков и их свойств может в некоторой степени помочь в правильной идентификации сайта. Поскольку мы знаем, что существует ряд известных проблем, связанных со строительством из силикатного кирпича, было крайне важно определить форму каменной конструкции.

Кирпич из силиката кальция (песчаная известь и кремневая известь) изготавливается путем смешивания извести, песка и/или дробленого кремнезема или кремня вместе с достаточным количеством воды, чтобы смесь можно было формовать под высоким давлением. Затем кирпичи обрабатывают в автоклаве с паром, чтобы известь вступала в реакцию с кремнеземом с образованием гидратированных силикатов кальция. Пигменты можно добавлять на этапе смешивания. В естественном состоянии кирпичи из силиката кальция имеют цвет от белого до кремово-белого, но добавление охры (охристого или кремового цвета), оксидов железа (розового, красного, коричневого или черного) или оксида хрома (зеленого) может позволить очень большое разнообразие цветов для производства.

Тщательный осмотр кирпичей показал, что они представляют собой мелкие частицы кремня размером до 3 мм.

Виден встроенный кремень, и кирпичи очень легко царапаются по их поверхности.

Это согласуется с кирпичом из силиката кальция, как и тот факт, что царапание поверхности кирпича показало, что они чрезвычайно мягкие. У них также нет «огненной кожи», как у глиняного кирпича. Их часто путают с бетонными кирпичами, но они намного тверже и не так легко царапаются. Наконец, фактором, изменившим баланс вероятностей в пользу кирпичей из силиката кальция, была цветовая разница ниже и чуть выше уровня DPC. Кирпич из силиката кальция имеет склонность во всех цветовых вариантах довольно заметно темнеть при намокании. Более влажные кирпичи ниже уровня DPC и чуть выше уровня dpc (где dpc был соединен мостом) заметно темнее.

Unusual colour change phenomena often seen in calcium silicate bricks

Defects Noted at During Visual  Инспекция

1. Раствор значительно тверже, чем кирпичная кладка.
2. ДПК, перекрытые раствором
3. Равномерные и последовательные ступенчатые усадочные трещины по схеме
4. Указание на деформационные швы в углах зданий
5. Потеря защиты деформационных швов в углах.
6. Изменение цвета кирпичной кладки ниже и чуть выше уровня dpc.
7. Кирпичная кладка на уровне ЦОД.

Регулярное ступенчатое растрескивание и некачественный ремонт. Скользящая плоскость ЦОД также должна была быть установлена ​​на уровне первого этажа.

Объяснение дефектов, отмеченных на схеме

1. 1. Раствор значительно тверже, чем кирпичная кладка: сам по себе не является дефектом, но кирпичи из силиката кальция склонны к усадке или растрескиванию, поэтому раствор должен «поддаваться» кирпичной кладке. Это невозможно, если используется слишком крепкая растворная смесь OPC. В идеале следует использовать известковый раствор с таким же коэффициентом расширения, как и у каменной кладки. Чрезмерно крепкая смесь, несомненно, способствовала широко распространенной проблеме усадочных трещин по этой схеме.
   2. DPC, перекрытый раствором: это, конечно, проблема, которая может привести к проблемам с влажностью в будущем, но, что более важно, DPC является очень важной частью конструкции из силикатного кирпича. DPC действует как плоскость скольжения для кирпичной кладки выше и позволяет кирпичной кладке двигаться более контролируемым образом без трещин. Направление вокруг стыка dpc служит только для предотвращения движения плоскости скольжения с опасностью возникновения неконтролируемых усадочных трещин в других частях здания.
   3. Регулярные и последовательные ступенчатые усадочные трещины по всей схеме: я не думаю, что эти трещины вызывают какие-либо опасения помимо того факта, что для улучшения эстетики и защиты от атмосферных воздействий открытых швов требуется повторное затачивание. Не было ничего, что указывало бы на то, что эти трещины вызваны чем-то другим, кроме усадки/расширения.
   4. Указание на деформационные швы в углах зданий: Деформационные швы по самой своей природе предназначены для перемещения, поэтому их нельзя герметизировать раствором для защиты от элементов, так как он негибкий, треснет и выпадет. Именно это и произошло на этой схеме, и растворные галтели должны быть удалены и заменены гибкой полисульфидной мастикой.
   5. Потеря защиты деформационных швов в углах: То же, что и в пункте 4, но замена раствора герметиком восстановит защиту деформационных швов от атмосферных воздействий.
   6. Обесцвечивание кирпичной кладки ниже и чуть выше уровня dpc: здесь нет никаких проблем, кроме разного эстетического вида более темной кирпичной кладки. Нет никаких технических проблем, связанных с тем, что кирпичи из силиката кальция имеют хороший уровень защиты от мороза. это просто демонстрирует, что плоскость скольжения на уровне dpc в определенных областях действует так, как предполагалось.

Деформационный шов из сжимаемого фибрового картона установлен, но не может функционировать должным образом из-за твердого цементного раствора. Стык следует заделать эластичной мастикой.

Диапазон исторических проблем, связанных с кирпичами из силиката кальция

1. Термическое движение, вероятно, примерно в 1,5 раза выше, чем у глиняной кирпичной кладки. Кирпичная кладка из силиката кальция, в отличие от глиняной, обычно претерпевает первоначальную необратимую усадку при укладке (глиняная кладка имеет тенденцию к расширению), но до тех пор, пока в проекте понимается и учитывается склонность к смещению, нет причин, по которым кирпичная кладка не должна работать должным образом. . Часто этот фактор не учитывается при проектировании, что приводит к повсеместному растрескиванию.
2. Кирпич из силиката кальция не следует использовать в монолитных работах с глиняной облицовкой или подложкой из-за склонности кирпича к усадке в отличие от расширения глиняной кладки. Если предполагается возведение сплошных стен, следует использовать подложку из бетонных кирпичей или блоков, так как они имеют такие же характеристики движения, как кирпичи из силиката кальция. Мы часто наблюдаем неправильный выбор материала ограждающих конструкций для внутренней створки, что создает противодействующие силы из-за дифференциального расширения, что опять-таки приводит к повсеместному растрескиванию.
3. Часто не обращают внимания на общие детали конструкции, особенно в отношении обеспечения достаточной гибкости анкеров для обеспечения дифференциальных перемещений и обеспечения прерывистости вокруг затворов полости для предотвращения растрескивания.

4. Требование встроенных плоскостей скольжения часто не учитывается. Внутри стены из кирпичной кладки из силиката кальция должны быть уложены на влагонепроницаемый слой, чтобы действовать как плоскость скольжения и, таким образом, способствовать возникновению продольных перемещений — это было бы в равной степени необходимо на верхних этажах, деталь, которая была упущена в этой схеме.

5. Контроль движения в стенах — не единственная проблема. Также рассмотрите строительные элементы, которые могут оказать сдерживающее воздействие. Например, бетонные колонны или стены, отлитые из кирпича, следует избегать, если только нельзя предусмотреть скользящую мембрану. – как и любая форма конструкции, препятствующая свободному движению. В этой схеме указание деформационных суставов и dpc обеспечивают это сдерживающее влияние.

6. Нередки случаи деформации кирпича из силиката кальция из-за теплового расширения, например, соскальзывание кирпичной кладки с влагостойкого слоя, растрескивание в углах или явное разрушение. Напротив, усадочное растрескивание обычно не вызывает этих проявлений.

DPC указал, но движение по плоскости скольжения DPC привело к разрушению миномета и, таким образом, восстановило естественную функцию плоскости скольжения.

Заключение

Кирпич из силиката кальция часто подвергается критике из-за отмеченных здесь проблем; однако следует сказать, что они являются отличным строительным материалом, если понятны детали конструкции, необходимые для борьбы с усадкой или расширением. К сожалению, чаще всего эта детализация не понимается, и здания обычно строятся так же, как глиняные кирпичи. По некоторым показателям они превосходят глиняный кирпич, особенно по морозостойкости.

Вопрос для этой конкретной схемы заключается в том, была ли детализация конструкции настолько плохой, что вызывала серьезные опасения по поводу долгосрочного будущего или жизнеспособности этих блоков? На мой взгляд, серьезных опасений не было; блоки структурно прочны, и растрескивание следует учитывать как эстетическую деталь. Качество предыдущей наводки было довольно низким, и это до некоторой степени повредило блоки неприглядной или ненадлежащей работой, и мало что можно сделать, чтобы исправить это повреждение.
