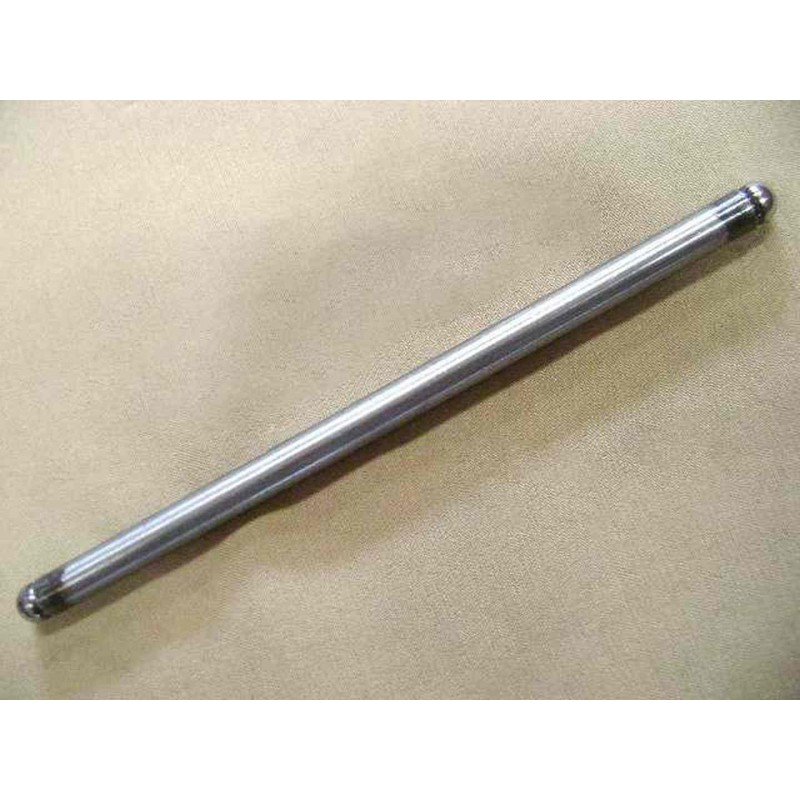

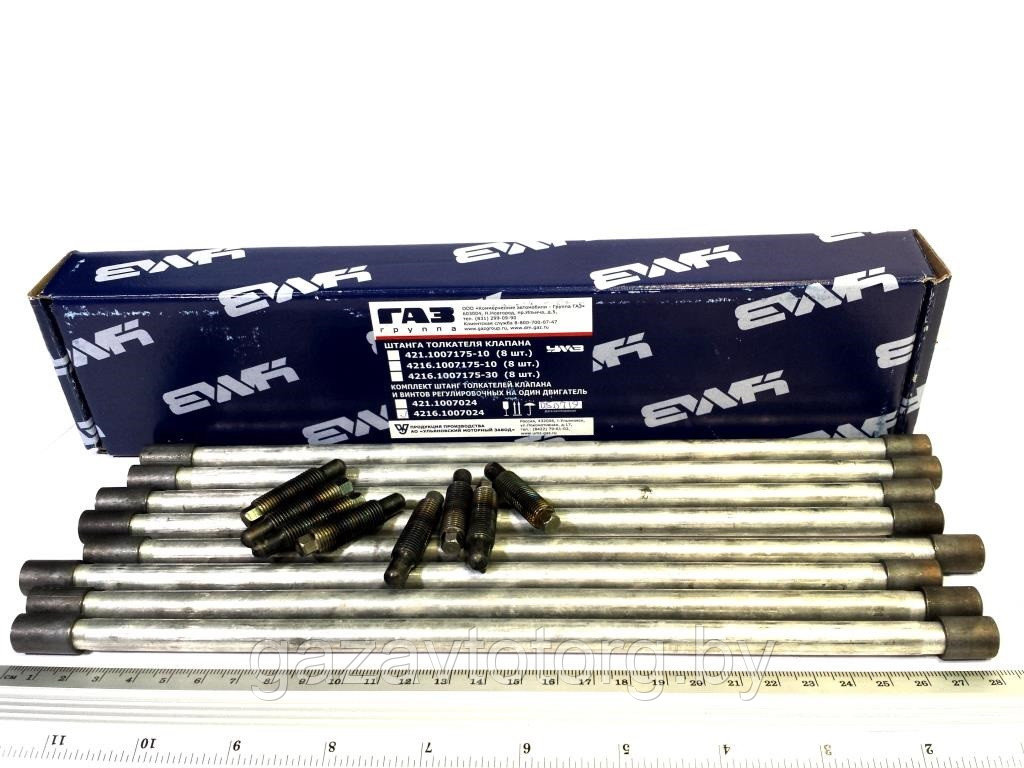

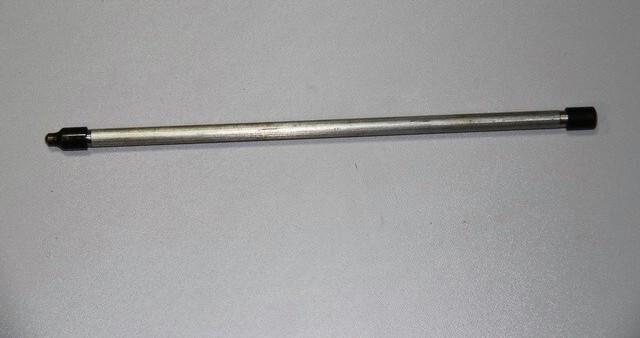

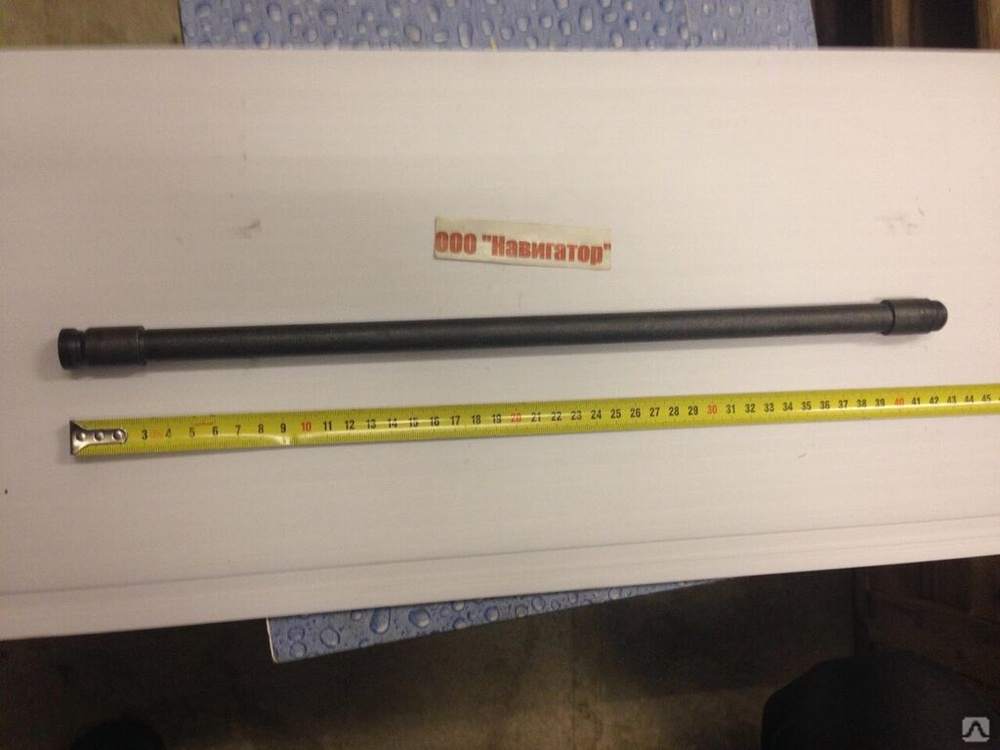

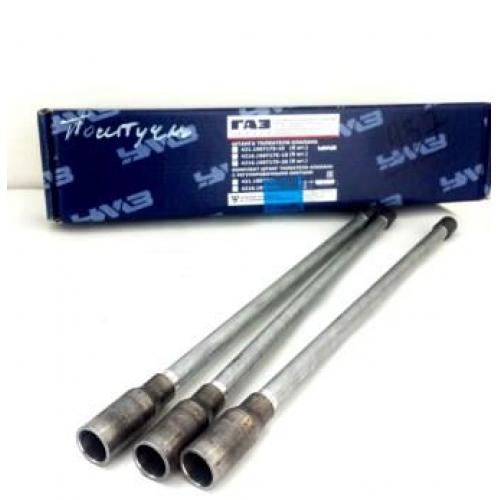

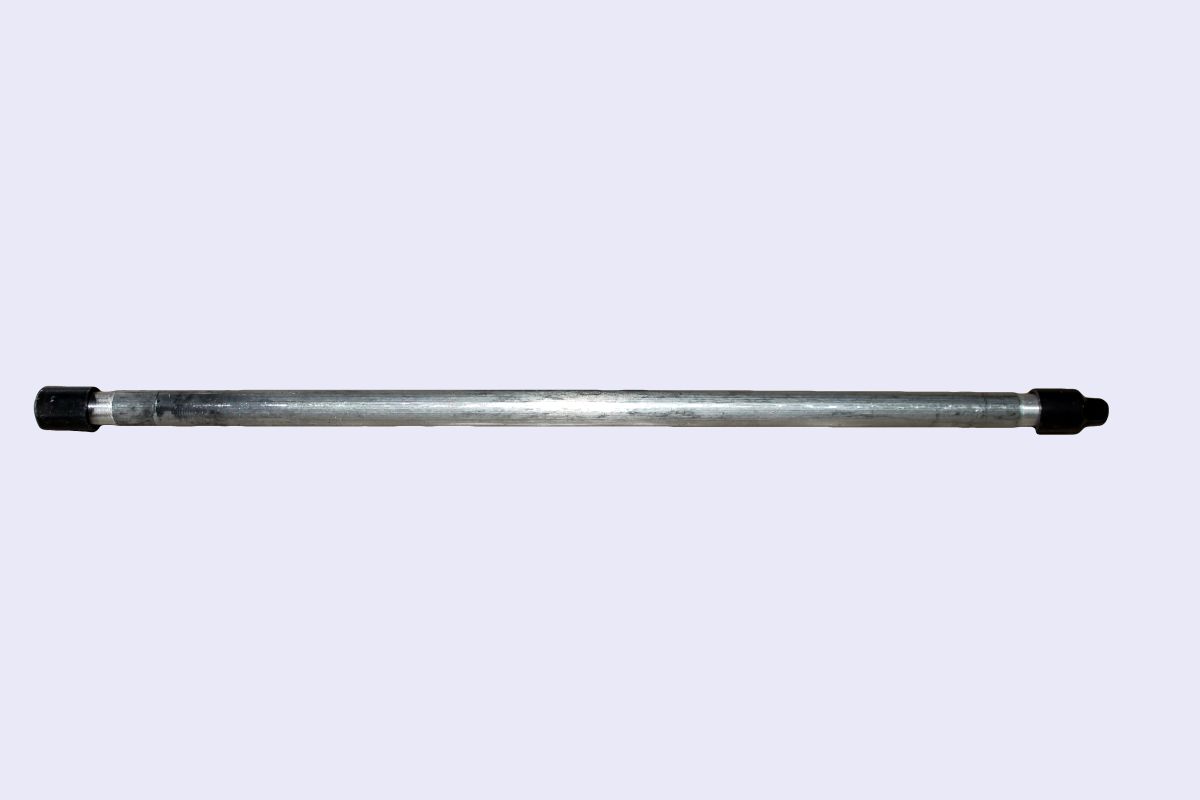

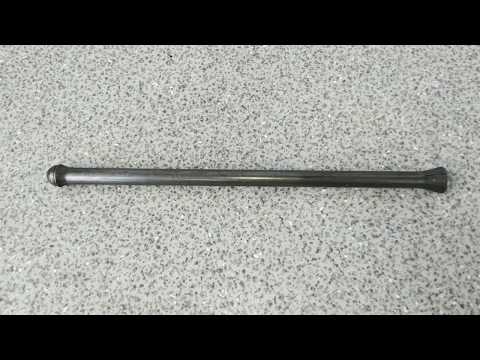

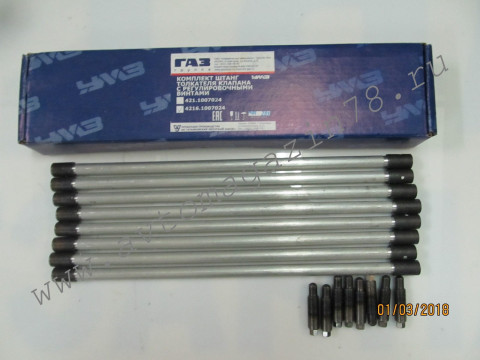

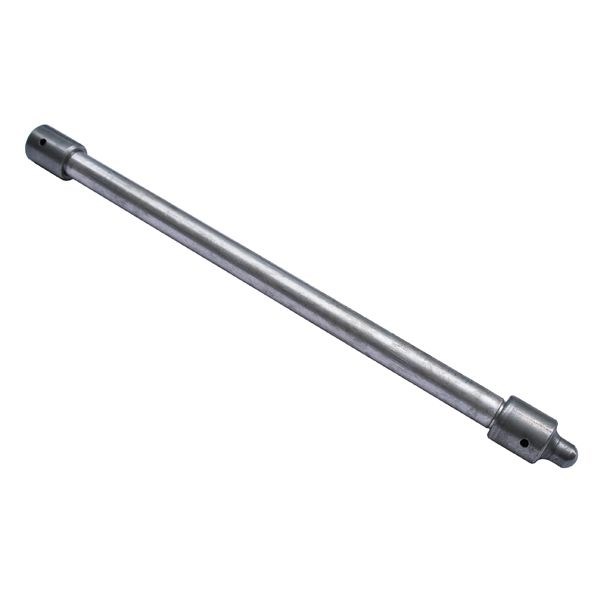

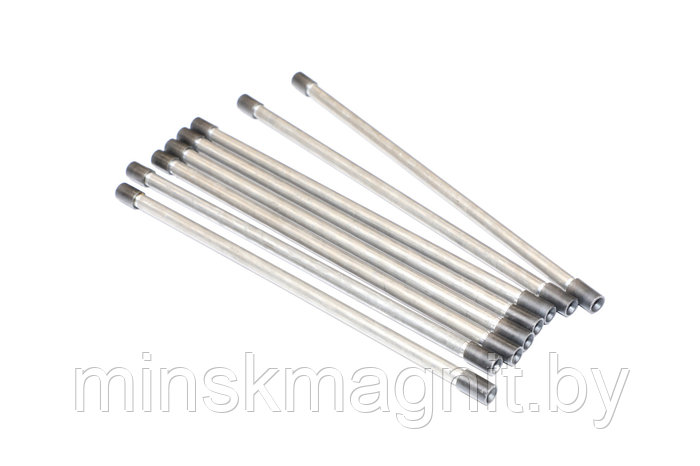

42161007024 Штанга толкателя ГАЗ-3302 Бизнес комплект 8шт.АИ-92 (УМЗ) — 4216.1007024 4216-1007024/4216.1007024/4216-00-1007024-000 54-1007175

Распечатать

Главная   Запчасти для наших машин и тракторов

15

1

Применяется: УМЗ, ЗМЗ, ГАЗ, РАФ, УАЗ

Артикул:
4216.1007024еще, артикулы доп.: 4216-1007024/4216.1007024/4216-00-1007024-000, 54-1007175скрыть

Код для заказа: 606446

Добавить фото

3 190 ₽

Дадим оптовые цены предпринимателям и автопаркам ?

Наличные при получении
VISA, MasterCard, МИР
Долями
Оплата через банк

Производитель: УМЗ

Получить информацию о товаре или оформить заказ вы можете по телефону
8 800 6006 966.

Есть в наличии

Самовывоз

Уточняем

Доставка

Уточняем

Доступно для заказа — больше 10 шт.

Данные обновлены: 28.04.2023 в 10:30

• Все характеристики

• 4 отзыва

• Вопрос-ответ

• Аналоги
• Где применяется

Характеристики

Сообщить о неточности
в описании товара

Код для заказа

606446

Артикулы

4216.1007024, 4216-1007024/4216.1007024/4216-00-1007024-000, 54-1007175

Производитель

УМЗ

Каталожная группа:

. .Двигатель
Двигатель

Ширина, м:

0.073

Высота, м:

0.033

Длина, м:

0.305

Вес, кг:

0.727

Отзывы о товаре

Вопрос-ответ

Задавайте вопросы и эксперты
помогут вам найти ответ

Чтобы задать вопрос, необоходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы добавить отзыв, необходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы подписаться на товар, необходимо
авторизоваться/зарегистрироваться
на сайте

Основы толкателей клапанов и не только

Толкатели клапанов играют ключевую роль в клапанном механизме двигателей с толкателями. Они восходят к самым ранним дням двигателя внутреннего сгорания. Самые ранние двигатели не имели толкателей или коромысла. Они были «плоской» конструкции с клапанами в блоке. Толкатели (также называемые «толкателями» из-за производимого ими лязгающего шума) двигались на выступах кулачка в блоке и приводили в действие клапаны напрямую. Это была простая конструкция, но не лучшая конфигурация для эффективности дыхания или мощности.

Перемещение клапанов в головку цилиндров стало важным шагом вперед в двигателях с верхним расположением клапанов (OHV), поскольку это позволило двигателю дышать более эффективно и развить большую мощность при том же рабочем объеме. Конструкция верхнего клапана усложняла клапанный механизм, поскольку требовала добавления толкателей и коромыслов. Подъемникам также приходилось направлять масло через толкатели для смазки верхних компонентов клапанного механизма.

В двигателях с верхним расположением распредвала (OHC) распределительные валы находятся в головке(ах) цилиндров и приводят в действие клапаны непосредственно или через толкатели кулачков, поэтому толкатели отсутствуют. Однако большинство современных двигателей с верхним расположением распредвала имеют некоторые типы гидравлических регуляторов зазора клапанов. Регулятор может быть установлен в головке и служить в качестве точки опоры для поддержания нулевого зазора между толкателем кулачка и клапаном, или может быть расположен внутри ковша, который надевается на верхнюю часть клапана, или «мини-регулятор», установленный на конце. коромысла.

Роль толкателя в клапанном механизме

Основная функция толкателя клапана довольно проста. Он сидит на распределительном валу и передает движения кулачка вверх через толкатели и коромысла, чтобы открывать и закрывать клапаны. Размер и форма кулачка под толкателем (умноженные на соотношение коромыслов) определяют подъем клапана и продолжительность. Таким образом, подъемник просто следует за движениями кулачка. Но это играет роль в люфте (зазоре) и шуме клапанного механизма.

В двигателях со сплошным толкателем толкатель представляет собой просто полый ковш. У него твердое дно, которое опирается на кулачок, и чашка сверху, которая поддерживает нижний конец толкателя. Толкатель имеет впускное отверстие сбоку, чтобы масло под давлением могло заполнять корпус толкателя, и выпускное отверстие в центре чаши толкателя, чтобы масло могло течь вверх через толкатель для смазки верхних компонентов клапанного механизма.

В двигателях с толкателями с плоскими толкателями днища толкателей кажутся плоскими. Но на самом деле в большинстве случаев дно подъемника слегка выпуклое. Центр примерно на 0,001–0,002 дюйма выше края. Кроме того, выступы на плоских кулачках толкателей не идеально плоские, а имеют небольшой конус (от 0,0007 до 0,002 дюйма) с одной стороны. Кроме того, осевая линия толкателей немного смещена относительно выступов кулачка. Это заставляет толкатели вращаться при повороте кулачка, что помогает уменьшить трение и износ.

Область контакта между толкателями и выступами кулачка является самой нагруженной поверхностью внутри двигателя, с давлением от 200 000 до 300 000 фунтов на квадратный дюйм в точке контакта в зависимости от давления пружины клапана! Следовательно, крайне важно, чтобы оба компонента имели правильную геометрию (как выпуклую, так и коническую), чтобы обе поверхности имели достаточную твердость, чтобы противостоять преждевременному износу и выходу из строя, и чтобы точка контакта хорошо смазывалась моторным маслом, содержащим достаточное количество примесей. противоизносная присадка высокого давления (например, ZDDP).

Смазка была проблемой в последние годы, потому что количество ZDDP в моторном масле было значительно уменьшено, чтобы продлить срок службы каталитических нейтрализаторов. Цинк и фосфор в противоизносной присадке ZDDP загрязняют катализатор, если двигатель сжигает масло из-за изношенных направляющих клапанов, уплотнений и/или поршневых колец. Снижение ZDDP до уровня менее 600 частей на миллион не создало проблем для большинства двигателей последних моделей, поскольку они имеют роликовые подъемники с низким коэффициентом трения или толкатели верхних кулачков. Но в старых двигателях с плоскими кулачками использование моторного масла с низким содержанием ZDDP может не обеспечить адекватной защиты от износа кулачка и толкателей, особенно если установлены более жесткие пружины клапанов. Обходной путь заключается в использовании масла для обкатки, которое содержит более высокие уровни ZDDP, а затем заправке картера моторным маслом со специальной формулой «для уличных характеристик» или «гонок», которое содержит дополнительное количество ZDDP. Добавка ZDDP также может использоваться для обогащения обычных и синтетических моторных масел с низким ZDDP.

Поставщики кулачков вторичного рынка также улучшили свои показатели, увеличив твердость поверхности своих кулачков с плоскими толкателями, чтобы сделать их более устойчивыми к износу при использовании современных моторных масел. Некоторые поставщики предлагают подъемники, в которых в центре нижней части корпуса подъемника прожжено небольшое отверстие для направления масла прямо на выступ кулачка. Другой поставщик шлифует несколько небольших лысок глубиной всего в несколько тысячных дюйма по бокам своих толкателей, чтобы больше масла могло стекать на кулачок.

Роликовые подъемники

Большое усовершенствование произошло с изобретением роликовых подъемников. Поместив небольшое колесо на дно подъемника, трение между кулачком и подъемником значительно снижается. Вот почему все современные двигатели с толкателями имеют роликовые подъемники. Роликовые подъемники также позволяют использовать более радикальные профили кулачковых кулачков с более быстрыми наклонами открытия и закрытия, которые обеспечивают более полное открытие клапана для заданного подъема и продолжительности. Вот почему роликовые кулачки — это горячая установка для гонок.

Установка колеса в нижней части подъемника также изменяет динамику между подъемником и кулачком. Роликовый подъемник необходимо удерживать в фиксированном положении с кулачком, чтобы колесо плавно катилось по кулачку, поэтому вы не хотите, чтобы подъемник вращался или скручивался. Для этого требуется добавить соединительную планку между соседними подъемниками, чтобы они оставались прямыми, или обработать корпус подъемника и отверстия подъемника плоской поверхностью, чтобы предотвратить их скручивание.

Одно из различий между роликовым кулачком и плоским кулачком с толкателем состоит в том, что выступы на роликовом кулачке действительно плоские, тогда как выступы на плоском кулачке с толкателем имеют небольшую конусность. Если кулачок или подъемники неправильного типа используются вместе (плоский кулачок с роликовыми подъемниками или роликовый кулачок с плоскими толкателями), несоответствие быстро приведет к плохим последствиям.

Еще одна вещь, которую никогда не следует делать при восстановлении двигателя, — это установка нового кулачка с бывшими в употреблении толкателями. Кулачок и подъемники изнашиваются по специфической схеме по мере их установки. Если кулачок с большим пробегом изношен или один или несколько подъемников имеют вогнутый износ на нижней части, кулачок и подъемники необходимо заменить.

Если исходный кулачок и подъемники все еще в хорошем состоянии и используются повторно, убедитесь, что все подъемники снова установлены в исходные отверстия (то же место, что и раньше). Однако, если оригинальный кулачок изношен и нуждается в замене, замените также толкатели. Не портите новый или переточенный кулачок, повторно используя изношенные подъемники.

Единственным исключением из этого правила являются роликовые кулачки. Поскольку кулачки кулачка плоские, а подъемники имеют ролики, а не выпуклую поверхность, новый роликовый кулачок можно установить на бывшие в употреблении роликовые подъемники при условии, что все подъемники находятся в хорошем состоянии и не имеют повреждений, изъянов или трещин.

Гидравлические подъемники

Гидравлические подъемники были впервые разработаны еще в 1930-х годах и стали широко использоваться в серийных двигателях в 1950-х годах. Гидравлические толкатели устраняют стук, производимый массивными толкателями, потому что клапанный механизм работает с нулевым зазором (зазором). Цельным толкателям требуется небольшой воздушный зазор между кончиками коромысла и верхними частями штоков клапанов, чтобы компенсировать тепловое расширение двигателя при его нагреве. Регулировка зазора имеет решающее значение, потому что слишком большой зазор делает клапаны шумными и снижает подъем клапана, продолжительность и производительность. Слишком маленький зазор также может создать проблемы, поскольку из-за этого клапаны открываются раньше и закрываются позже, что снижает рассеивание тепла через седла клапанов, когда клапаны закрыты. Это может привести к перегреву некоторых клапанов (особенно выпускных клапанов) и выходу их из строя. Если зазор слишком тугой и полностью закрывается, он может удерживать клапан открытым, вызывая потерю компрессии и, возможно, контакт между клапаном и поршнем.

Цельные подъемники требуют регулярной регулировки зазоров клапанов для компенсации износа клапанного механизма. Для гоночных двигателей также может потребоваться регулировка зазоров клапанов для точной настройки двигателя в соответствии с преобладающими погодными условиями и условиями трассы. Изменение зазора клапана имеет тот же эффект, что и изменение подъема клапана и продолжительности. Меньший зазор увеличивает подъемную силу и продолжительность для более высокой конечной мощности, в то время как открытие регулировки зазора уменьшает подъемную силу и продолжительность для улучшения крутящего момента на низких оборотах и ​​реакции дроссельной заслонки.

Гидравлические подъемники устраняют стук и необходимость периодической регулировки, поддерживая нулевой зазор при работающем двигателе. Они делают это, используя давление масла на подпружиненный плунжер внутри корпуса подъемника. Масло заполняет полость под плунжером при закрытом клапане. Это толкает поршень вверх, чтобы устранить слабину в клапанном механизме и удерживать его в натянутом состоянии. Односторонний обратный клапан внутри подъемника удерживает давление внутри подъемника, когда клапан открывается. Поскольку масло несжимаемо, масло, оставшееся под плунжером, предотвращает сжатие плунжера, а подъемник действует как твердый подъемник, открывая клапан.

Гидравлические подъемники также бережнее относятся к компонентам клапанного механизма, чем сплошные подъемники, потому что нулевой зазор в клапанах уменьшает ударный эффект, возникающий, когда клапаны захлопываются при более высоких оборотах двигателя. Воздушного зазора для заполнения нет, поэтому клапан просто следует за кулачком, когда он закрывается для более мягкой посадки. Это также снижает уровень шума и помогает продлить срок службы компонентов клапанного механизма.

При нормальных условиях вождения нет опасности того, что клапаны вытолкнут из своих седел или не полностью закроются, поскольку пружины клапанов оказывают большее давление на клапанный механизм, чем давление масла внутри толкателей. Но при высоких оборотах двигателя (скажем, от 6000 до 6500 об/мин) гидрокомпенсаторы испытывают некоторые ограничения.

На высокой скорости гидравлические подъемники могут «накачивать» и удерживать клапаны открытыми, что приводит к плаванию клапанов. Это может произойти, если пружины клапана недостаточно сильны, чтобы поддерживать нормальное управление клапаном, и толкатели пытаются устранить слабину, которой на самом деле нет. Это приводит к чрезмерному удлинению плунжера и препятствует полному закрытию клапана. То же самое может произойти, если масло внутри толкателя не стравливается достаточно быстро между циклами для поддержания нормального зазора клапана.

Гидравлические подъемники также могут «откачиваться» или разрушаться при высоких оборотах, если внутри них происходит слишком большая утечка масла из-за небрежных допусков при сборке. Это создает слишком большой зазор в клапанном механизме, что приводит к шуму и потере мощности.

Гидравлические подъемники представляют собой узлы с точной посадкой. Плунжер плотно прилегает к корпусу, чтобы обеспечить минимальный зазор, поэтому скорость утечки не слишком велика или слишком мала. Вот почему вы никогда не должны смешивать внутренние детали при очистке и восстановлении комплекта гидравлических подъемников. Делайте каждый подъемник отдельно, чтобы сохранить исходные допуски сборки.

Одно из основных различий между серийными гидравлическими подъемниками и подъемниками послепродажного обслуживания заключается в том, что последние обычно имеют более жесткие внутренние допуски для лучшего контроля масла. Многие высокопроизводительные гидравлические подъемники также имеют улучшенную арматуру, которая позволяет им выдерживать большее количество оборотов в минуту, чем их стандартные аналоги. Хороший набор гидравлических подъемников послепродажного обслуживания, как правило, позволяет двигателю развивать скорость на 1000 об/мин выше, чем стандартные гидравлические подъемники. Некоторые могут обрабатывать даже больше RPM. Тем не менее, большинство гидравлических подъемников не могут сравниться по производительности и надежности со сплошными подъемниками со скоростью выше 8000 об/мин. Вот почему высокооборотные двигатели в NASCAR, дрэг-карах и автомобилях с кольцевой трассой до сих пор используют сплошные подъемники.

Гидравлические регулировки

Гидравлические подъемники необходимо отрегулировать при первоначальной установке, чтобы плунжер работал в среднем диапазоне хода. Если плунжер опустится до упора, это может помешать закрытию клапана, что приведет к неровной работе двигателя и возможному контакту клапана с поршнем. Плунжер, который чрезмерно выдвинут и находится вблизи верхнего предела своего хода, может быть не в состоянии поддерживать нулевой зазор при изменении температуры двигателя. Это может увеличить шум двигателя и даже привести к ударам плунжера по стопорному кольцу, что приведет к его выходу из строя.

Плунжер гидрокомпенсатора также может чрезмерно выдвинуться, если в двигателе заедают клапаны или происходит чрезмерный износ клапанного механизма. Он может занять столько слабины, прежде чем выйдет из строя.

Еще кое-что, о чем следует помнить, если вы заменяете набор гидравлических подъемников, это убедиться, что высота плунжера в новых подъемниках такая же, как и в старых подъемниках. Для компенсации разницы в высоте плунжера потребуются более длинные или более короткие толкатели.

Новый дизайн подъемника

Постоянное стремление добиться большей топливной экономичности современных двигателей привело к разработке различных технологий «рабочего объема по требованию», «переменного рабочего объема» или «отключения цилиндров» на некоторых двигателях. По сути, идея состоит в том, чтобы отключить до половины цилиндров двигателя, когда он находится под небольшой нагрузкой, для экономии топлива. Отключение топливных форсунок для отключения определенных цилиндров экономит топливо. Но если клапаны все еще открываются и закрываются, двигатель тратит энергию на прокачку воздуха через мертвые цилиндры. Клапаны также должны быть деактивированы в то же время, чтобы максимизировать экономию энергии.

Деактивация клапанов захватывает воздух в мертвых цилиндрах. Это создает эффект «воздушной пружины», который возвращает почти столько же энергии при ходе поршня вниз, сколько затрачивается при ходе сжатия вверх. Двигатель сжимает воздух во время такта сжатия, а воздух отталкивается назад, когда он расширяется во время хода вниз.

Существуют различные способы деактивации цилиндров, в том числе кулачки с разными кулачками для каждого цилиндра, изменение положения коромысла или использование гидравлических подъемников, которые могут складываться по команде для устранения подъема клапана. Толкатель клапана с регулируемым положением может работать с нормальной высотой плунжера или с уменьшенной высотой плунжера. Для этого требуется вторичное отверстие для подачи масла и клапан для изменения положения плунжера внутри подъемника.

Модуль управления силовым агрегатом (PCM) регулирует давление масла в толкателях с помощью электромагнитных клапанов. При отключении нескольких цилиндров можно использовать несколько соленоидов для управления потоком масла к различным парам толкателей. Деактивация цилиндров усложняет клапанный механизм и увеличивает вероятность того, что что-то пойдет не так и приведет к потере мощности, если цилиндры остаются деактивированными, когда они должны производить мощность. Проблемы с датчиками двигателя (в частности, MAP, датчиками расхода воздуха и положения дроссельной заслонки), соленоидами управления потоком масла, давлением моторного масла (если двигатель также оснащен масляным насосом переменной производительности), PCM или неисправности проводки могут повлиять на нормальную работу. такой системы.

Советы по сборке

При установке нового или отшлифованного кулачка и толкателей используйте смазку для кулачков высокого давления, а не моторное масло или сборочную смазку общего назначения, чтобы покрыть выступы кулачков и днища подъемников, и используйте обкатку. масло, содержащее дополнительный ZDDP. Смазка под высоким давлением необходима для защиты кулачка и толкателей после первоначального запуска и обкатки.

Новый кулачок и толкатели могут быть испорчены, если их не обкатать должным образом. Большинство из них требуют поддержания оборотов двигателя от 1500 до 2000 об/мин в течение 20 минут. Не позволяйте двигателю работать на холостом ходу и не перегружайте его. Кулачок и подъемники нуждаются в обильной смазке в этот период и минимальном напряжении, поскольку подъемники и лепестки знакомятся друг с другом. Окончательная регулировка клапанного механизма и настройка двигателя могут быть выполнены после завершения первоначального периода обкатки кулачка.

Роликовые кулачки более щадящие, чем плоские кулачки, в том, что касается обкатки, потому что трение намного меньше. Тем не менее, обороты двигателя должны поддерживаться на уровне от 1500 до 2000 об/мин после первоначального запуска в течение нескольких минут, чтобы убедиться, что все совместимо и получает достаточную смазку.

Гидравлические толкатели обычно издают некоторый шум при первом запуске двигателя, но вскоре он должен стихнуть, когда масло заполняет толкатели, а толкатели расширяются, уменьшая люфт в клапанном механизме. Некоторые эксперты говорят, что перед установкой гидрокомпенсаторы следует предварительно замочить в масле и прокачать. Другие говорят, что в этом нет необходимости, и на самом деле увеличивается риск того, что подъемники будут держать клапаны слишком открытыми.

Обычная процедура регулировки комплекта гидравлических толкателей заключается в вращении кулачка таким образом, чтобы каждая пара подъемников находилась в самом нижнем положении на базовой окружности кулачка. Это делается путем поворота кривошипа так, чтобы цилиндр находился в верхней мертвой точке на такте сжатия, при этом оба клапана были полностью закрыты. Затем коромысла настраиваются на нулевой зазор, а затем дополнительно поворачиваются на 1/2–3/4, чтобы толкнуть плунжеры внутри толкателей вниз в среднее положение. Затем процедура повторяется для каждого цилиндра, пока все подъемники не будут настроены. Если толкатели предварительно заполнены маслом, они могут не нажимать вниз, когда коромысла получают дополнительный поворот, в результате чего вместо этого клапаны поднимаются со своих седел.

Подъемники, толкатели и пружины клапанов

Клапанный механизм является одним из наиболее важных компонентов в любом двигателе, будь то серийный или производительный. Толкатели, толкатели, коромысла и пружины должны быть достаточно прочными и жесткими, чтобы выдерживать нагрузки и обороты, с которыми столкнется двигатель, и они должны быть достаточно прочными, чтобы пройти дистанцию, будь то улица или гоночная трасса.

Стандартные компоненты клапанного механизма предназначены для стандартных применений и стандартных сборок. Для большинства применений это означает, что двигатель большую часть времени будет работать на низких оборотах и ​​при малой нагрузке, и его обороты не будут превышать заводскую красную черту (обычно от 6000 до 6500 об/мин). Поэтому, когда вы начинаете что-то модифицировать, динамика меняется. Установите более горячий кулачок с большим подъемом и продолжительностью для большей мощности, и вам также необходимо обновить пружины клапанов и толкатели, чтобы выдерживать более высокие обороты двигателя и нагрузки.

По мере увеличения числа оборотов возрастает потребность в более жестких клапанных пружинах, более жестких толкателях и более легких компонентах клапанного механизма (клапаны, фиксаторы и коромысла). Если вы когда-нибудь смотрели на YouTube видео о толкателях под нагрузкой при высоких оборотах двигателя, вы знаете, как сильно они качаются и изгибаются. Это плохо для стабильности клапанного механизма, фаз газораспределения или стабильной мощности. Увеличение диаметра и/или толщины стенки толкателей делает их более прочными, жесткими и более устойчивыми.

Увеличение жесткости толкателей позволило производителям двигателей использовать более агрессивные профили кулачков с большей подъемной силой и/или длительностью.

По словам одного крупного поставщика распределительных валов, отклонение толкателя может уменьшить время работы кулачка на целых 20 градусов при более высоких оборотах двигателя, вызывая измеримую потерю мощности. Даже при более низких оборотах отклонение толкателя может уменьшить время работы кулачка на 5-10 градусов.

Усиление толкателей может помочь восстановить утраченную мощность и снизить риск изгиба толкателей. Как обнаружили некоторые производители двигателей, увеличение жесткости толкателей позволило им использовать более агрессивные профили кулачков с большей подъемной силой и/или длительностью.

ПРУЖИНЫ КЛАПАНОВ

То же самое может произойти и с пружинами клапанов. Обычные одновитковые пружины клапанов могут дрожать, как желатин, из-за гармоник, которые приходят и уходят при различных оборотах двигателя. Двойные и тройные пружины более стабильны, потому что диаметры пружин разные, поэтому их гармоники разные. Тем не менее, управление клапанами и стабильность клапанного механизма могут пострадать при высоких оборотах в зависимости от того, как взаимодействуют гармоники между пружинами.

Ульевые и конические пружины клапанов, по сравнению с ними, обычно более стабильны и подвержены меньшему количеству гармоник благодаря конструкции этих пружин. Верхние витки меньше в диаметре, чем нижние витки, поэтому разные участки пружины резонируют на разных частотах. Результатом является более стабильная пружина и больший потенциал оборотов при меньшем натяжении пружины и меньшей нагрузке на клапанный механизм, толкатели и кулачок.

Двойные конические пружины также доступны для приложений с более высокими оборотами и для тех, кто хочет получить дополнительную страховку, которую предлагают двойные пружины. Если одна пружина сломается, вторая пружина предотвратит засасывание клапана в камеру сгорания.

Долговечность и долговечность пружин клапанов всегда важны для высокопроизводительного двигателя. Более высокие скорости и нагрузки сказываются на пружинах клапанов, и со временем пружины ослабевают и теряют натяжение. Наибольшую опасность представляет выход из строя пружины, который обычно начинается на микроскопическом уровне из-за крошечных дефектов в металлургии пружинной проволоки. Высококачественная проволока, а также то, как пружины изготовлены, термообработаны (включая криогенную обработку), обработаны и обработаны, имеют большое значение в том, как долго набор пружин будет сохранять свою упругость и прослужит в двигателе. Сообщается, что лучшая пружинная проволока поступает из Японии и Австрии, и, по словам тех, кто производит гоночные пружины, чем тверже сталь, тем лучше.

Какое натяжение пружины действительно необходимо двигателю для поддержания хорошего управления клапанным механизмом? Ответа достаточно, чтобы поддерживать управление клапаном в диапазоне оборотов двигателя. Более жесткие пружины увеличивают трение и сопротивление, а также нагрузку на коромысла, толкатели, толкатели и кулачки кулачков. Пружины должны быть достаточно жесткими, чтобы предотвратить всплывание клапана и предотвратить подпрыгивание клапанов при закрытии, но не более того. Использование чрезмерно жестких пружин приводит к потере мощности, создает дополнительную нагрузку на клапанный механизм и увеличивает риск его выхода из строя.

Прочность и долговечность клапанной пружины всегда важны для высокопроизводительного двигателя. Более высокие скорости и нагрузки сказываются на пружинах клапанов, и со временем пружины ослабевают и теряют натяжение.

Одинарные пружины от 80 до 90 фунтов. давления в седле обычно достаточно для типичного уличного двигателя SB Chevy с плоским толкателем 0,450-дюймового подъемного кулачка. Для более высоких оборотов уличного / полосового двигателя с плоским кулачком толкателя одинарные пружины с усилием от 100 до 120 фунтов. сиденья обычно достаточно, или от 105 до 140 фунтов пружин для гидравлического роликового кулачка.

На последних моделях двигателей Chevy LS стандартные клапанные пружины имеют усилие всего 105 фунтов. давления седла в закрытом состоянии и от 290 до 300 фунтов. открыть. Для сравнения, многие фрикционные двигатели ProStock работают с двойными или тройными пружинами с давлением в закрытом седле от 400 до 500 фунтов и давлением в открытом положении в диапазоне от 1350 до 1450 фунтов, что позволяет работать с частотой вращения двигателя 10 000 об / мин.

Лучший совет при выборе пружин клапана — следовать рекомендациям поставщика кулачков.

ПОДЪЕМ ТЯЖЕЛЫХ ГРУЗОВ

Все движения в клапанном механизме начинаются и заканчиваются распределительным валом. В двигателях с толкателями вращение кулачков под толкателями приводит в действие клапанный механизм. Самые высокие нагрузки от давления и трения, возникающие внутри двигателя с толкателем, возникают там, где толкатели контактируют с выступами кулачка. Кулачки с плоскими толкателями являются худшими, поэтому переход на роликовые кулачки и подъемники может значительно снизить трение при одновременном увеличении полезной мощности на маховике. Роликовые подъемники также могут работать с более агрессивными выступами кулачка (более крутые и быстрые наклоны открытия), чем плоские кулачки толкателя, что также хорошо для большей мощности.

Для максимального снижения трения роликовое колесо в нижней части подъемника должно успевать за вращением кулачка. Игольчатые подшипники, расположенные внутри ролика, позволяют ему свободно вращаться и следовать за кулачком. Уменьшение трения может быть хорошим для маховика мощностью от 20 до 30 или более лошадиных сил. Однако, если ролики не могут идти в ногу с кулачком, подъемники будут действовать больше как плоские толкатели и будут тянуть, увеличивая трение и износ.

В последние годы несколько производителей клапанных механизмов вторичного рынка представили ролики с втулками в качестве альтернативы роликовым подъемникам с игольчатыми подшипниками. В роликах с игольчатыми подшипниками нагрузки клапанного механизма сосредоточены только на нескольких игольчатых подшипниках относительно небольшого диаметра. Если двигатель имеет чрезвычайно жесткие двойные или тройные пружины клапана, это может привести к перегрузке игольчатых подшипников и сокращению срока службы толкателей.

Замена отдельных игольчатых подшипников одной большой втулкой распределяет нагрузку по гораздо более широкой поверхности, позволяя подъемнику работать с более высокими нагрузками. Ролики с втулкой предназначены для гонок, а не для уличного использования. Однако для роликов с вкладышами требуется больший поток масла, чем для игольчатых подшипников, чтобы поддерживать масляную пленку во втулке ролика. Если он не получает достаточного количества масла, ролик может не вращаться свободно или достаточно быстро, чтобы не отставать от кулачка, в результате чего он будет тянуть и изнашивать рампу открытия на выступе кулачка.

Представитель производителя, у которого мы взяли интервью для этой статьи, который производит роликовые подъемники обоих типов, сказал, что игольчатые подшипники очень надежны, а отказы случаются относительно редко. Но компания сталкивалась со случаями, когда некоторые ролики с втулками вызывали проблемы с износом кулачка.

Существует также тенденция к использованию роликов большего диаметра. Чем больше ролик в нижней части подъемника, тем шире площадь контакта между роликом и кулачком. Это помогает распределять нагрузки по большей площади, а также позволяет использовать более агрессивные кулачки для более быстрого открытия и закрытия клапанов для заданного подъема и продолжительности.

Для всех типов роликовых подъемников требуется механизм, удерживающий ролики на одной линии с кулачком. Если роликовый подъемник скручивается в своем отверстии, ролик будет тянуть, а не вращаться. Тяга, расположенная между соседними подъемниками, обычно используется для удержания роликов прямо. Но стяжка добавляет вес, потому что корпус подъемника должен быть несколько выше, чтобы прикрепить рычажный механизм. И если стяжка выйдет из строя, вы потеряете выравнивание.

Были введены различные типы систем выравнивания роликов для устранения перемычек между соседними подъемниками. Некоторые используют шпоночный паз из инструментальной стали для выравнивания толкателей в их отверстиях, в то время как другие используют «систему направляющих роликов» со специальной втулкой отверстия подъемника.

В последние годы были введены различные типы систем выравнивания роликов, чтобы исключить перемычки между соседними подъемниками. Некоторые используют шпоночный паз из инструментальной стали для выравнивания толкателей в их отверстиях, в то время как другие используют «систему направляющих роликов» со специальной втулкой отверстия подъемника, которая выравнивает ролик, чтобы предотвратить скручивание подъемников. Использование более коротких подъемников без тяг также устраняет проблемы помех, если используются толкатели большего диаметра.

ПРОБЛЕМЫ СМАЗКИ ПЛОСКИХ ТОЛКАТЕЛЕЙ

Что касается толкателей и кулачков с плоскими толкателями, всегда возникает проблема со смазкой, особенно с современными моторными маслами, которые содержат гораздо меньше противоизносной присадки ZDDP. ZDDP был снижен в моторных маслах, потому что цинк и фосфор могут сократить срок службы каталитических нейтрализаторов, особенно если двигатель сжигает масло. Двигатели последних моделей с роликовыми подъемниками не требуют такого количества противоизносной присадки ZDDP, как более старые двигатели с плоскими кулачками, поэтому они обычно могут обходиться стандартными или синтетическими моторными маслами. Но старые двигатели с плоскими толкателями с высоким коэффициентом трения имеют проблемы с кулачками и толкателями при работе на маслах с низким ZDDP.

Неисправности кулачков и толкателей больше беспокоят модифицированные двигатели, которые имеют более горячие кулачки и более жесткие пружины клапанов, чем стандартные двигатели. Поэтому для таких применений обязательно используйте добавку ZDDP или специально разработанное гоночное масло или масло для дорожных работ, которое содержит дополнительное количество ZDDP для защиты от износа.

Чтобы снизить риск поломки кулачка и подъемника, некоторые производители кулачков послепродажного обслуживания перешли на более твердые сплавы чугуна и улучшенную термообработку или даже на сердечники из инструментальной стали для повышения долговечности. Некоторые производители толкателей также добавили небольшое отверстие в нижней части своих толкателей для направления масла непосредственно к кулачку кулачка, или обработали несколько небольших плоских поверхностей по бокам корпуса подъемника, чтобы больше масла проходило через отверстие подъемника к кулачку кулачка.

ГЕОМЕТРИЯ ТОЛКАТЕЛЯ

Как мы упоминали ранее в этой статье, более жесткие и прочные толкатели являются обязательными для всех применений с высокими эксплуатационными характеристиками из-за более высоких оборотов двигателя и нагрузок на клапанный механизм. Производители толкателей используют ряд методов для повышения прочности и жесткости, включая более прочные сплавы (например, хромомолибден), трубы с более толстыми стенками и трубы большего диаметра. Некоторые даже используют конструкцию «труба в трубе», чтобы добавить жесткости толкателям.

Толкатели большего диаметра всегда улучшают устойчивость клапанного механизма, но часто существует предел того, насколько большими могут быть толкатели, прежде чем они столкнутся с проблемами заедания. Головки цилиндров с большими впускными отверстиями могут ограничивать размер толкателей.

Толкатели большего диаметра и толщины увеличивают вес клапанного механизма, но вес со стороны толкателя коромысла оказывает гораздо меньшее влияние, чем вес со стороны клапана коромысла. Коэффициент подъема коромысла умножает силу пружины, когда она давит на коромысло, когда клапан закрывается.

Движение вверх-вниз и пройденное расстояние со стороны клапана коромысла также намного больше, чем со стороны толкателя и толкателя коромысла. Таким образом, лучше уменьшить вес со стороны клапана коромысла с помощью более легких ульев или конических пружин и легких держателей пружин, чем беспокоиться о добавлении веса со стороны толкателя с помощью более толстых и тяжелых толкателей.

Длина толкателя — еще один фактор, который должен быть правильным для правильной геометрии коромысла. Наконечник коромысла должен быть отцентрирован над штоком клапана, когда коромысло находится на половине подъема, иначе оно будет оказывать слишком большое боковое усилие на клапан, что может привести к повышенному трению и износу направляющей клапана.

Для максимального снижения трения роликовое колесо в нижней части подъемника должно успевать за вращением кулачка. Игольчатые подшипники, расположенные внутри ролика, позволяют ему свободно вращаться и следовать за кулачком.

Толкатели стандартной длины подходят только к стандартным двигателям с оригинальными нефрезерованными головками цилиндров, блоками со стандартной высотой деки, стандартной высотой установленных клапанов, стандартной длиной клапана и стандартными коромыслами. Температура также влияет на длину толкателей, а также на зазор клапанов в самом двигателе. Измените любую из этих переменных, и это изменит геометрию клапанного механизма и требуемую длину толкателей.

Длину толкателя можно определить с помощью регулируемого толкателя. После сборки двигателя толкатель вставляется между толкателем и коромыслом. Затем длину толкателя регулируют до тех пор, пока не будет достигнута правильная геометрия коромысла по отношению к клапану.

Как только вы узнаете необходимую длину, вы можете заказать толкатели для двигателя.
