ГОСТ Р 52399-2022 | Стр. 9

4.5 Поперечный профиль



4.5.1 Основные параметры поперечного профиля проезжей части и обочин автомобильных дорог принимают в зависимости от их категории по таблицам 8 и 9.



Таблица 8



Параметры основных элементов проезжей части

и земляного полотна автомобильных дорог



Наименование параметра

Значение параметра для категории автомобильной дороги

II

III

IV

Количество полос движения

4 и более

2; 4

2

2

Ширина полосы движения, м

От 3,5 до 3,75 <*>

3,5

3,0

Ширина обочины, м

3,75

3,5

3,5

2,5

2,0

Ширина остановочной полосы, м

2,5

Минимальная ширина укрепленной части обочины (не считая укрепление засевом трав, одерновкой), м

всего

2,0

1,5

1,0

в том числе краевой полосы у обочины

0,5 <**>

<*> Для двухполосных дорог категории II и четырехполосных дорог категории I ширину всех полос движения следует принимать 3,75 м, для дорог категории I с шестью полосами движения и более ширину первой и второй полос (от обочины) следует принимать 3,75 м, остальных полос — 3,5 м. Для дорог категории IА с расчетной скоростью 150 км/ч ширину всех полос движения следует принимать 3,75 м, для дорог категории II с тремя и четырьмя полосами движения ширину всех полос движения следует принимать 3,5 м.

<**> При установке бортового камня или прикромочных лотков ширину краевой полосы у обочины допускается увеличивать до 1,0 м.



Примечания

1 При капитальном ремонте и реконструкции на дорогах категории II допускается устройство четырех полос движения.

2 Ширину обочин дорог в горной местности, на участках, проходящих по ценным сельскохозяйственным угодьям, в местах с переходно-скоростными полосами и с дополнительными полосами на подъем допускается уменьшать до 1,5 м — для дорог категорий IА, IБ, IВ и II и до 1 м — для дорог остальных категорий.

3 Параметры основных элементов проезжей части и земляного полотна автомобильных дорог категорий IVА-п, IVБ-п, IVА-р, IVБ-р, VА, VБ следует назначать в соответствии с ГОСТ Р 58818.



Таблица 9



Параметры элементов разделительной полосы

автомобильных дорог



Наименьшая ширина центральной разделительной полосы с дорожными ограждениями, м

1,0 + S <*> + 1,0

Наименьшая ширина краевой полосы, м

0,75

<*> S — ширина ограждения, расположенного в середине разделительной полосы, м.



Примечания

1 Сопряжение проезжих частей противоположных направлений на дорогах категории I и дорогах категории II с четырьмя полосами движения устраивают с центральной разделительной полосой. Центральные разделительные полосы на дорогах категории I и дорогах категории II с четырьмя полосами движения следует проектировать с дорожными ограждениями.

2 При капитальном ремонте автомобильных дорог категории II с четырьмя полосами движения для разделения транспортных потоков встречных направлений допускается установка тросовых ограждений или ограждений с отделяющейся балкой без консоли по ГОСТ Р 52289. Ширину разделительной полосы при этом допускается уменьшать до ширины, равной 0,5 + S + 0,5 м.



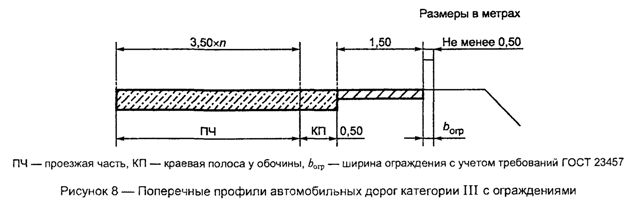

4.5.2 С целью обеспечения требований к минимально допустимым расстояниям между примыканиями и обслуживания объектов дорожного сервиса, прилегающих к дороге жилых, промышленных и складских территорий, а также для улучшения условий движения на пересечениях в разных уровнях, в составе поперечного профиля автомобильной дороги может быть предусмотрено устройство коллекторно-распределительных дорог и коллекторно-распределительных проезжих частей.

Требования к геометрическим элементам коллекторно-распределительных дорог и коллекторно-распределительных проезжих частей следует принимать в соответствии с действующими нормативными документами и технической документацией.

4.5.3 Для облегчения выполнения обгонов медленно движущихся транспортных средств предусматривают дополнительные полосы для опережения. Дополнительной полосой, предназначенной для опережения, следует считать левую полосу движения. Длина полос опережения (не включая участки отгона) должна составлять от 1000 до 2000 м (длина дополнительных полос на подъеме определяется длиной участка подъема — см. 4.5.5). Места смены числа полос рекомендуется располагать на прямолинейных участках или на участках кривых в плане радиусом более 2000 м. Длину участков отгона следует принимать по таблице 10.



Таблица 10



Длина участков отгона дополнительных полос



Категория дороги

Длина отгона, м

120

IБ, IВ, II

80

III

60

IV

30



Не допускается расположение мест смены числа полос движения на участках с затрудненным отводом воды и подверженных обледенению (на мостах и путепроводах). В пересеченной или горной местности полосы опережения должны находиться, по возможности, в направлении подъема и соответствовать требованиям устройства дополнительных полос проезжей части на подъем.

4.5.4 Количество полос движения на дорогах категорий I и II устанавливают в зависимости от интенсивности движения и рельефа местности по таблице 11.



Таблица 11



Количество полос движения на дорогах категорий I и II



Рельеф местности

Интенсивность движения, авт./сут <*>

Количество полос движения

Равнинный, пересеченный, горный

От 10 000 до 40 000

4

От 40 000 до 80 000

6

Св. 80 000

8

Трудные участки пересеченной и горной местностей

От 10 000 до 34 000

4

От 34 000 до 70 000

6

Св. 70 000

8

<*> За интенсивность движения следует принимать интенсивность, приведенную к легковому автомобилю.



4.5.5 Полосу опережения (дополнительную полосу проезжей части на подъем) следует предусматривать на участках дорог категорий II и III, расположенных на подъемах:

— при продольном уклоне от до и протяженности подъема свыше 1 км,

— при продольном уклоне, равном или превышающем и протяженности подъема свыше 0,5 км.

4.5.6 Полосу опережения (дополнительную полосу проезжей части на подъем) следует начинать за 50 м до начала подъема и завершать за пределами подъема на расстоянии не менее приведенного в таблице 12.



Таблица 12



Требования к протяженности полос

опережения за пределами подъема



Интенсивность движения в сторону подъема, авт./сут <*>

Менее 4000

От 4000 до 5000

От 5000 до 8000

Св. 8000

Протяженность полосы опережения (дополнительной полосы проезжей части на подъем) за пределами подъема, м

50

100

150

200

<*> За интенсивность движения в сторону подъема следует принимать интенсивность, приведенную к легковому автомобилю.



4.5.7 Ширину полосы опережения (дополнительной полосы проезжей части на подъем) принимают равной 3,5 м на всем протяжении подъема.

4.5.8 Ширина насыпей автомобильных дорог поверху на участке примыкания к мостам и путепроводам должна соответствовать требованиям ГОСТ 33384.

4.5.9 Ширину разделительной полосы на участках дорог, где в перспективе может потребоваться увеличение числа полос движения, увеличивают на 7,0 м по сравнению с показателями таблицы 9 и принимают не менее 13,0 м.

Поверхности разделительных полос в зависимости от их ширины, применяемых грунтов, вида укрепления и природно-климатических условий придают уклон к середине разделительной полосы или в сторону проезжей части. При уклоне поверхности разделительной полосы к середине предусматривают устройство специальных лотков и коллекторов для отвода воды.

4.5.10 Разделительные полосы предусматривают с разрывами не более чем через 5 км для организации пропуска движения автотранспортных средств и для проезда специальных машин в периоды ремонта дорог. Длину разрыва предусматривают равной 30 м.

4.5.11 Проезжую часть предусматривают с двускатным поперечным профилем на прямолинейных участках дорог всех категорий и на кривых в плане радиусом 3000 м и более для дорог категории I и радиусом 2000 м и более — для дорог других категорий.

На кривых в плане меньших радиусов предусматривают устройство проезжей части с односкатным поперечным профилем (виражей).

4.5.12 Поперечные уклоны проезжей части (кроме участков кривых в плане, на которых предусматривают устройство виражей) принимают в зависимости от климатических условий по таблице 13.



Таблица 13



Поперечные уклоны проезжей части



Категория дороги

Поперечный профиль проезжей части

Полоса движения

Поперечный уклон в различных дорожно-климатических зонах,

I

II и III

IV

V

I

Односкатный на каждом направлении движения

Первая и вторая от разделительной полосы

15

20

20

15

Третья и последующие от разделительной полосы

20

25

25

20

Двускатный на каждом направлении движения

Первая и вторая от оси проезжей части

15

20

20

15

Третья и последующие от оси проезжей части

20

25

25

20

II — IV

Двускатный

Каждая

15

20

20

15



На гравийных и щебеночных покрытиях поперечный уклон принимают от 25 до , а на покрытиях из грунтов, укрепленных местными материалами, и на мостовых из колотого и булыжного камней — от 25 до .

4.5.13 Для недопущения застоя воды минимальный уклон проезжей части в любой точке отгона виража должен составлять не менее .

4.5.14 Поперечные уклоны обочин при двускатном поперечном профиле следует принимать на больше поперечных уклонов проезжей части. В зависимости от климатических условий и типа укрепления обочин предусматривают следующие поперечные уклоны:

— от 30 до — при укреплении с применением вяжущих;

— от 40 до — при укреплении гравием, щебнем, шлаком или замощении каменными материалами и бетонными плитами;

— от 50 до — при укреплении дернованием или засевом трав.

При технико-экономическом обосновании для обочин, укрепленных дернованием, может быть установлен поперечный уклон от 50 до .

Примечание — При устройстве земляного полотна из крупно- и среднезернистых песков, а также из тяжелых суглинистых грунтов и глин уклон обочин, укрепленных засевом трав, допускается принимать равным .



4.5.15 Уклоны виража на всем участке круговой кривой назначают по таблице 14.



Таблица 14



Поперечные уклоны проезжей части на виражах



Радиусы кривых в плане, м

Поперечный уклон проезжей части на виражах,

основной

допускаемый в районах с гололедом не более трех дней в году и продолжительностью снегового покрова не более 30 дней в году

От 1000 до 3000 на дорогах категории I и от 1000 до 2000 на дорогах других категорий

От 20 до 30

От 700 до 1000

От 30 до 40

От 650 до 700

40

От 40 до 50

От 600 до 650

От 40 до 60

Менее 600

От 40 до 60 <*>

<*> В равнинных районах дорожно-климатической зоны V наибольший поперечный уклон проезжей части на виражах допускается увеличивать до .



Если расстояние между двумя смежными круговыми кривыми, обращенными радиусами в одну сторону, менее суммы длин отгонов виражей для этих кривых, то между ними предусматривают также односкатный профиль.

4.5.16 Переход от двускатного профиля дороги к односкатному следует осуществлять на протяжении переходной кривой, а при ее отсутствии — на прилегающем к кривой прямом участке. Длина участка отгона виража должна обеспечивать значение дополнительного уклона наружной кромки проезжей части по отношению к проектному продольному уклону не более значений, приведенных в таблице 15, но не менее .

На вираже поперечный уклон обочин и уклон проезжей части дороги следует принимать одинаковыми. Допускается на верховой стороне в поперечном профиле обратный уклон обочины на виражах во избежание загрязнения покрытия проезжей части, для обеспечения водоотвода (при условии обеспечения безопасности дорожного движения путем установки барьерных ограждений).

Переход от нормального уклона обочин при двускатном профиле к уклону проезжей части рекомендуется проводить на протяжении 10 м до начала отгона виража.



Таблица 15



Наибольшие значения максимального дополнительного

продольного уклона наружной кромки проезжей части



Категория дороги

Тип местности

Максимальный дополнительный продольный уклон,

I и II

Любой

5

III и IV

В равнинной местности

10

III и IV

На трудных участках пересеченной и горной местности

20



4.5.17 При радиусах кривых в плане 650 м и менее предусматривают уширение проезжей части, как правило, с внутренней стороны за счет обочин. Ширина обочин должна быть не менее 1,5 м для дорог категорий I и II и не менее 1 м — для дорог остальных категорий. Уширение на кривых в плане следует принимать по таблице 16 (расстояние от переднего бампера до задней оси расчетного автомобиля принято 11,0 м). При наличии в составе транспортного потока автомобилей, расстояние от переднего бампера до задней оси которых составляет более 11,0 м, уширения на кривых в плане допускается определять в соответствии с ГОСТ 33475.



Таблица 16



Уширение проезжей части автомобильных дорог



Радиусы кривых в плане, м

Значение уширения, м, на каждую полосу движения

От 615 до 650

0,2

От 375 до 615

0,25

От 275 до 375

0,3

От 185 до 275

0,4

От 120 до 185

0,45

От 90 до 120

0,55

От 75 до 90

0,6

От 65 до 75

0,65

От 55 до 65

0,7

От 45 до 55

0,75

От 35 до 45

0,9

От 30 до 35

1,1

Менее 30

По расчету в соответствии с формулой (5)



Уширения на кривых в плане , м, при радиусе менее 30 м вычисляют по формуле



, (5)



где L — расстояние от переднего бампера до задней оси расчетного автомобиля, м;

R — радиус кривой в плане, м.

Отгоны уширения полосы движения проезжей части дорог проводят в пределах переходных кривых, а при их отсутствии — на расстоянии 50 м.

При недостаточной ширине обочин для размещения уширений проезжей части с соблюдением этих условий предусматривают уширение земляного полотна.

Уширение проезжей части выполняют пропорционально расстоянию от начала криволинейного участка трассы.

В горной местности в виде исключения допускается размещать уширения проезжей части на кривых в плане частично с внешней стороны закругления.

Целесообразность применения кривых с уширениями проезжей части более 2,2 м необходимо обосновывать сопоставлением с вариантами увеличения радиусов кривых в плане, при которых не требуется устройств таких уширений.

ОСНОВНЫЕ ПАРАМЕТРЫ ПОПЕРЕЧНОГО ПРОФИЛЯ ДОРОГ «АВТОМОБИЛЬНЫЕ ДОРОГИ. СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. СНиП 2.05.02-85» (утв. Постановлением Госстроя СССР от 17.12.85 N 233) (ред. от 08.06.95)

действует
Редакция от 08. 06.1995Подробная информация

ОСНОВНЫЕ ПАРАМЕТРЫ ПОПЕРЕЧНОГО ПРОФИЛЯ ДОРОГ

4.4. Основные параметры поперечного профиля проезжей части и земляного полотна автомобильных дорог в зависимости от их категории следует принимать по табл. 4.

4.5. На участках автомобильных дорог I-a, I-б и II категорий, где интенсивность движения за первые пять лет эксплуатации дорог достигает 50% и более расчетной перспективной, в местах, определяемых и обосновываемых проектом, а также в местах пересечений, примыканий и съездов с дорог I-a, I-б и II категорий (на которых не предусматривается устройство переходно-скоростных полос) на обочинах на расстоянии не менее 100 м в обе стороны следует предусматривать устройство остановочных полос шириной 2,5 м согласно п. 7.31.

Таблица 4

Параметры элементов дорогКатегории дорог
I-aI-бIIIIIIVV
Число полос движения4; 6; 84; 6; 82221
Ширина полосы движения, м3,753,753,753,53
Ширина проезжей части, м2х7,5; 2х11,25; 2х152х7,5; 2х11,25; 2х157,5764,5
Ширина обочин, м3,753,753,752,521,75
Наименьшая ширина укрепленной полосы обочины, м0,750,750,750,50,5
Наименьшая ширина разделительной полосы между разными направлениями движения, м65
Наименьшая ширина укрепленной полосы на разделительной полосе, м11
Ширина земляного полотна, м28,5; 36; 43,527,5; 35; 42,51512108

Покрытия на обочинах и укрепленных полосах разделительных полос должны отличаться по цвету и внешнему виду от покрытий проезжей части или отделяться разметкой. Обочины по своей прочности должны допускать выезд на них транспортных средств.

4.6. Число полос движения на дорогах I категории следует устанавливать в зависимости от интенсивности движения и рельефа местности по табл. 5.

Таблица 5

Рельеф местностиИнтенсивность движения, прив. ед/сутЧисло полос движения
Равнинный и пересеченныйСв. 14 000 до 40 0004
» 40 000 » 80 0006
» 80 0008
ГорныйСв. 14 000 до 34 0004
» 34 000 » 70 0006
» 70 0008

Строительство дорог с многополосной проезжей частью надлежит обосновывать сопоставлением с вариантами сооружения дорог по раздельным направлениям.

4.7. Дополнительные полосы проезжей части для грузового движения в сторону подъема при смешанном составе транспортного потока следует предусматривать на участках дорог II категории, при интенсивности движения свыше 4000 прив. ед/сут (достигаемой в первые пять лет эксплуатации) также и III категории при продольном уклоне более 30 0/00 и длине участка свыше 1 км, а при уклоне более 40 ‰ — при длине участка свыше 0,5 км.

Ширину дополнительной полосы движения следует принимать равной 3,5 м на всем протяжении подъема.

Протяженность дополнительной полосы за подъемом следует принимать по табл. 6.

Таблица 6

Интенсивность движения в сторону подъема, прив. ед/сут3000500065008000 и более
Общая протяженность полосы за пределами подъема, м50100150200

Переход к уширенной проезжей части следует осуществлять на участке длиной 60 м.

4.8. Ширину проезжей части дорог в пределах средней части вогнутых кривых в продольном профиле, сопрягающих участки продольных уклонов с алгебраической разностью 60 ‰и более, следует увеличивать с каждой стороны для дорог II и III категорий на 0,5 м, а для дорог IV и V категорий — на 0,25 м по сравнению с нормами, приведенными в табл. 4.

Длина участков с уширенной проезжей частью должна быть для дорог II и III категорий не менее 100 м, для дорог IV и V категорий — не менее — 50 м.

Переход к уширенной проезжей части следует осуществлять на участке длиной 25 м для дорог II и III категорий и на участке 15 м — для дорог IV и V категорий.

4.9. На участках дорог V категории с уклонами более 60 ‰ в местах с неблагоприятными гидрогеологическими условиями и с легкоразмываемыми грунтами, с уменьшенной шириной обочин следует предусматривать устройство разъездов. Расстояния между разъездами надлежит принимать равными расстояниям видимости встречного автомобиля, но не более 1 км. Ширину земляного полотна и проезжей части на разъездах следует принимать по нормам дорог IV категории, а наименьшую длину разъезда — 30 м. Переход от однополосной проезжей части к двухполосной следует осуществлять на протяжении 10 м.

4.10. Ширину обочин дорог на особо трудных участках горной местности, на участках, проходящих по особо ценным земельным угодьям, а также в местах с переходно-скоростными полосами и с дополнительными полосами на подъем при соответствующем технико-экономическом обосновании с разработкой мероприятий по организации и безопасности движения допускается уменьшать до 1,5 м — для дорог I-а, I-б и II категорий и до 1 м — для дорог остальных категорий.

4.11. Ширину раздельной полосы на участках дорог, где в перспективе может потребоваться увеличение числа полос движения, следует увеличивать на 7,5 м против норм, приведенных в табл. 4, и принимать равной: для дорог I-а категории — не менее 13,5 м, для дорог I-б категории — не менее 12,5 м.

Поверхности разделительных полос в зависимости от их ширины, применяемых грунтов, вида укрепления и природно-климатических условий придается уклон к середине разделительной полосы или в сторону проезжей части. При уклоне поверхности разделительной полосы к середине для отвода воды следует предусматривать устройство специальных коллекторов.

4.12. Ширину разделительной полосы на участках дорог, проложенных по ценным землям, на особо трудных участках дорог в горной местности, на больших мостах, при проложении дорог в застроенных районах и т.п. при соответствующих технико-экономических обоснованиях допускается уменьшать до ширины, равной ширине полосы для установки ограждений плюс 2 м.

Переход от уменьшенной ширины разделительной полосы к ширине полосы, принятой на дороге, следует осуществлять с обеих сторон с отгоном 100 : 1 .

Разделительные полосы следует предусматривать

с разрывами длиной 30 м через 2 — 5 км для организации пропуска движения автотранспортных средств и для проезда специальных машин в периоды ремонта дорог. В периоды, когда они не используются, их следует закрывать специальными съемными ограждающими устройствами.

4.13. Ширина насыпей автомобильных дорог поверху на длине не менее 10 м от начала и конца мостов, путепроводов должна превышать расстояние между перилами моста, путепровода на 0,5 м в каждую сторону. При необходимости следует производить соответствующее уширение земляного полотна; переход от уширенного земляного полотна к нормативному надлежит выполнять на длине 15 — 25 м.

4.14. Проезжую часть следует предусматривать с двускатным поперечным профилем на прямолинейных участках дорог всех категорий и, как правило, на кривых в плане радиусом 3000 м и более для дорог I категории и радиусом 2000 м и более для дорог других категорий.

На кривых в плане меньшим радиусом следует предусматривать устройство проезжей части с односкатным поперечным профилем (виражей) исходя из условий обеспечения безопасности движения автомобилей с наибольшими скоростями при данных радиусах кривых.

4.15. Поперечные уклоны проезжей части (кроме участков кривых в плане, на которых предусматривается устройство виражей ) следует назначать в зависимости от числа полос движения и климатических условий по таб. 7.

Таблица 7

Категория дорогиПоперечный уклон, ‰
Дорожно-климатические зоны
III, IIIIVV
I-а и I-б:
а) при двускатном поперечном профиле каждой проезжей части
15202515
б) при односкатном профиле:
первая и вторая полосы от разделительной полосы15202015
третья и последующие полосы20252520
II — IV15202015

Примечание: На гравийных и щебеночных покрытиях поперечный уклон принимают 25-30 ‰, а на покрытиях из грунтов, укрепленных местными материалами, и на мостовых из колотого и булыжного камня — 30-40 ‰ .

4.16. Поперечные уклоны обочин при двускатном поперечном профиле следует принимать на 10 — 30‰ больше поперечных уклонов проезжей части. В зависимости от климатических условий и типа укрепления обочин допускаются следующие величины поперечных уклонов, ‰ :

30 — 40 — при укреплении с применением вяжущих;

40 — 60 — при укреплении гравием, щебнем, шлаком или замощении каменными материалами и бетонными плитами;

50 — 60 — при укреплении дернованием или засевом трав.

Для районов с небольшой продолжительностью снегового покрова и отсутствием гололеда для обочин, укрепленных дернованием, может быть допущен уклон 50 — 80 %.

Примечание. При устройстве земляного полотна из крупно- и среднезернистых песков, а также из тяжелых суглинистых грунтов и глин уклон обочин, укрепленных засевом трав, допускается принимать равным 40 ‰.

4.17. Поперечные уклоны проезжей части на виражах следует назначать в зависимости от радиусов кривых в плане по табл. 8.

Таблица 8

Радиусы кривых в плане, мПоперечный уклон проезжей части на виражах, ‰
основной, наиболее распространенныйв районах с частым гололедом
на дорогах I-V категорийна подъездных дорогах к промышленным предприятиям
От 3000 до 1000 для дорог I категории20-3020-30
От 2000 до 1000 для дорог II-V категорий20-3020-30
От 1000 до 80030-4030-40
От 800 до 70030-402030-40
От 700 до 65040-502040
От 650 до 60050-602040
От 600 до 5006020-3040
От 500 до 4506030-4040
От 450 до 4006040-6040
От 400 и менее606040

Примечание: Меньше значения поперечных уклонов на виражах соответствуют большим радиусам кривых, а больше — меньшим.

Если две соседние кривые в плане, обращенные в одну сторону, расположены близко одна от другой и прямая вставка между ними отсутствует или длина ее незначительна, односкатный поперечный профиль следует принимать непрерывным на всем протяжении.

В районах с незначительной продолжительностью снегового покрова и редкими случаями гололеда наибольший поперечный уклон проезжей части на виражах допускается принимать до 100‰.

На особо трудных участках по условиям застройки или рельефа местности допускается разработка индивидуальных проектов виражей с переменными поперечными уклонами (типа «ступенчатый вираж») и уширенной проезжей частью дорог.

4.18. Переход от двускатного профиля дороги к односкатному следует осуществлять на протяжении переходной кривой, а при отсутствии ее (при реконструкции дорог) — на прилегающем к кривой прямом участке, равном длине переходной кривой.

Виражи на многополосных дорогах I категории, как правило, следует проектировать с раздельными поперечными уклонами для проезжих частей разных направлений и с необходимыми изменениями поперечных уклонов разделительных полос.

Поперечный уклон обочин на вираже следует принимать одинаковым с уклоном проезжей части дороги. Переход от нормального уклона обочин при двускатном профиле к уклону проезжей части следует производить, как правило, на протяжении 10 м до начала отгона виража.

Дополнительный продольный уклон наружной кромки проезжей части по отношению к проектному уклону на участках отгона виража не должен превышать, ‰ , для дорог :

I и II категорий ……………………………………………………………………….. 5

III и V категорий в равнинной местности …………………………… …10

III и V категорий в горной местности ………………………………….. .20

4.19. При радиусах кривых в плане 1000 м менее необходимо предусматривать уширение проезжей части с внутренней стороны за счет обочин, с тем чтобы ширина обочин была не менее 1,5 м для дорог I и II категорий и не менее 1 м для дорог остальных категорий.

Величины полного уширения двухполосной проезжей части дорог на закруглениях следует принимать по табл. 9.

Таблица 9

Радиусы кривых в плане, мВеличина уширения, м, для автомобилей и автопоездов с расстоянием от переднего бампера до задней оси автомобиля или автопоезда, м
автомобилей и менее, автопоездов — 11 и менее131518
10000,4
8500,40,40,5
6500,40,50,50,7
5750,50,60,60,8
4250,50,70,70,9
3250,60,80,91,1
2250,81,01,01,5
1400,91,41,52,2
951,11,82,03,0
801,22,02,33,5
701,32,22,5
601,42,83,0
501,53,03,5
401,83,5
302,2

При недостаточной ширине обочин для размещения уширений проезжей части с соблюдением этих условий следует предусматривать соответствующее уширение земляного полотна. Уширение проезжей части надлежит выполнять пропорционально расстоянию от начала переходной кривой так, чтобы величины полного уширения были достигнуты к началу круговой кривой.

Величину полного уширения проезжей части для дорог с четырьмя полосами движения и более надлежит увеличивать соответственно числу полос, а для однополосных дорог — уменьшать в 2 раза по сравнению с нормами табл. 9.

В горной местности в виде исключения допускается размещать уширения проезжей части на кривых в плане частично с внешней стороны закругления.

Целесообразность применения кривых с уширениями проезжей части более 2 — 3 м следует обосновывать в проекте сопоставлением с вариантами увеличения радиусов кривых в плане, при которых не требуется устройства таких уширений.

Стратегии смягчения последствий проектных исключений — безопасность
потому что обычно они оцениваются в сочетании, когда есть ограниченный
ширина сечения.
два критерия также взаимосвязаны с точки зрения их влияния на безопасность
и операций.

Ширина поперечного сечения распределителя

Целевые области:
Автомобильные дороги с ограниченной шириной поперечного сечения.

Стратегия:
Оптимизированная ширина дорожки и плеч.

В местах, где ширина поперечного сечения ограничена, оценка
как эта ширина может быть наиболее эффективно распределена между полосой движения и
плечо должно быть оценено. Этот
Стратегия — это, по сути, упражнение в компромиссах, которое занимает часть переулка.
ширину использовать для дополнительной ширины плеч или наоборот, в зависимости от
место и цели.

Оптимальное распределение будет зависеть от характеристик сайта.
Например,
на сельской двухполосной дороге без обочин и съездов с дороги
сбои, эффективной стратегией может быть распространение некоторых доступных
ширина, чтобы приспособить узкую мощеную обочину и полосы вибрации, на
за счет более узких полос.
Цель состоит в том, чтобы уменьшить вероятность столкновений со съездом с дороги.
Для другого
шоссе, с объемами большегрузных автомобилей и криволинейным выравниванием, поддерживая
полные 12-метровые дорожки за счет некоторой ширины плеч могут быть
более оптимальная конструкция.
целью будет сведение к минимуму схода грузовика с рельсов на соседние полосы движения или
плечо.
Ключевым моментом является рассмотрение конкретных характеристик участка, таких как тип шоссе,
объемы трафика и грузовиков, геометрия, история аварий и тип аварии. С
эту информацию, различные комбинации ширины полосы движения и ширины плеч могут
быть оценены с целью оптимизации безопасности и дорожного движения
в месте проектного исключения.

Практический пример 1 (представленный в главе 5) иллюстрирует, как одно государство оценило
несколько комбинаций ширины полосы движения и ширины обочины на участке городской застройки
шоссе, где поперечное сечение было ограничено.

Предупреждение об уменьшении ширины полосы движения

  Цель
районы:
 высокоскоростной
дороги с узкими полосами.

Стратегия:
Продвигать
подписание узких полос.

Знаки могут использоваться для предупреждения водителей заранее об изменении ширины полосы движения.
Сообщения
например, знак «ДОРОЖНАЯ УЗКА» (Рисунок 26) можно использовать отдельно или в комбинации
с рекомендательной табличкой скорости. Руководство по унифицированным устройствам управления дорожным движением
(
MUTCD) содержит рекомендации по размеру предупреждающих знаков для различных
типов шоссе, но отмечает, что при необходимости могут использоваться знаки большего размера.
Больше
Предупреждающие знаки должны учитываться для мест исключения конструкции.

Использование предупредительных знаков в качестве самостоятельной меры вряд ли
в достаточной степени смягчить конструктивное исключение для ширины полосы движения, но в некоторых местах
это может быть эффективным компонентом более комплексного подхода.

Повышение способности оставаться в пределах полосы движения



  Цель
районы:
 высокоскоростной
дороги с узкими полосами или обочинами.

Стратегия:
Усиливать
разметка тротуара.

Еще одна категория стратегий смягчения последствий как для полосы движения, так и для обочины
ширина направлена ​​на повышение способности водителя оставаться в пределах полосы движения.
Один метод
состоит в том, чтобы обеспечить четкое разграничение и лучшую видимость полос движения. Широкий
дорожная разметка (рис. 27), утопленная дорожная разметка с высокой световозвращающей способностью
(Рисунок 25) и рельефной разметки дорожного покрытия (Рисунок 29).) может помочь водителям
оставаться в своей полосе &ndash особенно ночью, когда тротуар мокрый
или когда видимость плохая. Оба
приподнятая и утопленная разметка тротуара будет стоить дороже, чем стандартная
рисование. Утопленный
дорожная разметка может дать дополнительные преимущества в некоторых районах страны
там, где удаление снега и льда может привести к дополнительному износу окрашенных или приподнятых
маркировка.

  Цель
районы:
 высокоскоростной
дороги с узкими полосами или обочинами.

Стратегия:
Делинеаторы.

РИСУНОК 26

Знаки могут использоваться для заблаговременного предупреждения водителей
изменения ширины полосы движения.

На рис. 26 показан ромбовидный знак с рамкой и словами ДОРОГА
УЗКИ черным цветом на желтом фоне.

  Цель
районы:
 Городской
автомагистрали и другие скоростные городские дороги или участки высокоскоростных
сельские дороги с большой историей аварий или высокой историей аварий или более высокой
вероятность аварий на съезде с дороги.

Стратегия:
Осветительные приборы.

Придорожные указатели (рис. 30) помогают водителям видеть изменения на проезжей части.
геометрия. Осветительные приборы
(Рисунок 31) будут иметь более высокие первоначальные затраты и текущие расходы на коммунальные услуги,
но это еще одна стратегия, которая может улучшить способность водителя видеть и
оставаться в полосе движения. В зависимости
на типе шоссе, интенсивности движения, истории аварий и других
характеристик, освещение может быть уместным по всей длине
место проектного исключения, или оно может подходить только для выбранных
сегменты. Для
например, для высокоскоростной сельской дороги с узкой полосой или шириной обочины,
освещение может быть установлено вдоль горизонтальных кривых или вдоль сегментов
с историей аварий с выездом за пределы полосы движения.



РИСУНОК 27

Широкая дорожная разметка.

На рис. 27 представлена ​​фотография дороги с широкой (6 дюймов) дорожной разметкой.
который указывает на внешнюю границу полосы движения.

РИСУНОК 28

Углубленная дорожная разметка.

На рис. 28 изображена утопленная двойная желтая
линия, идущая по центру дороги.

РИСУНОК 29

Рельефная разметка тротуара.

На рис. 29 показана ночная фотография, показывающая фальшпол.
маркеры в сочетании с линиями для улучшения видимости полосы движения.

РИСУНОК 30

Устанавливаемые на столбах разграничители.

На рис. 30 представлена ​​фотография, показывающая делинеатор, установленный на столбе&ndash а.
круглый отражающий диск, закрепленный на металлической стойке сбоку
дорога.

РИСУНОК 31

Освещение.

На рис. 31 представлена ​​фотография высокомачтовых фонарных столбов вдоль входа.
съезд на автостраду.

  Цель
районы:
 высокоскоростной
сельские магистрали.

Стратегия:
Плечо
предохранительные полосы.

В дополнение к видимой окантовке, плечевым и центральным боковым полосам.
улучшить способность водителя оставаться в пределах полосы движения, предоставляя как
звуковое предупреждение и легкая вибрация внутри транспортного средства, что водитель
может чувствовать. На
сельские двухполосные дороги с узкой шириной полосы, водители могут иметь тенденцию
уклоняться наружу при встрече с другими транспортными средствами. Плечо
звуковые полосы (Рисунок 32) предупреждают водителей о том, что они находятся за пределами полосы движения.
Другой
проблемы на двухполосных неразделенных дорогах пересекают центральную линию или
боковые сбои. Похожий
к плечевым отбойникам, центральные отбойники (Рисунок 33) могут быть
используется для предупреждения водителей о том, что они движутся вблизи осевой линии и
близко к вторжению на встречную полосу. Осевая линия
отбойные полосы обычно используются на скоростных сельских двухполосных автомагистралях.
Плечо
полосы грохота — эффективная стратегия на любой высокоскоростной сельской дороге.
Агентства
рекомендуется работать в сотрудничестве с местными и государственными велосипедными группами
по вопросам плечевой шумоизоляции. К
вовлекая велосипедистов на ранних стадиях процесса, можно разработать конструкции, которые
получить преимущества безопасности от шумопоглощающих полос, в то же время приспосабливая
потребности велосипедистов.
рисунок зазора, показанный на рисунке 32, является одним из методов, который можно использовать для
лучше разместить велосипедистов.

  Цель
площади:
Двухполосная,
неразделенные, сельские дороги.

Стратегия:
Осевая линия
предохранительные полосы.



РИСУНОК 32

Наплечники.

На рис. 32 представлена ​​фотография, показывающая обочину дороги с прерывистым грохотом.
полосы, врезанные в обочину тротуара.

РИСУНОК 33

Отбойники по средней линии.

На рис. 33 представлена ​​фотография, показывающая непрерывные полоски вибрации, которые были
шли по центральной линии шоссе. Желтый
Разметка центральной линии тротуара была нарисована поверх отбойных полос.

Целевые области:
Высокоскоростной
сельские дороги и районы, где работы по уборке снега вызывают ухудшение состояния
дорожной разметки.

Стратегия:
Окрашенный
полоски грохота по краю.

Новая стратегия, опробованная в нескольких штатах, сочетает
краевая разметка тротуара с плечевыми полосами (Пример 4. 9).
гул
полосы располагаются на краю полосы движения. Этот
позволяет размещать отбойники на проезжей части с очень ограниченным поперечным сечением
ширина и узкие мощеные обочины.
Затем маркировка краев наносится непосредственно поверх полос грохота. Несколько
преимущества этой стратегии были замечены.

Во-первых, разметка тротуара на почти вертикальной поверхности грохота
полоса отражает больше света назад к водителю ночью, создавая
более заметная кромка. Второй,
в северных штатах краска и бусины, находящиеся в углублении
отбойника менее подвержены износу при уборке снега. Этот
может продлить срок службы и производительность окрашенной кромки.

РИСУНОК 34

Окрашенные боковые полосы.

На рис. 34 показана ночная фотография, показывающая плечевые защитные полосы с
линия края окрашена поверх полос грохота.
окрашенная кромка на полосах шума хорошо видна по сравнению с
соседняя кромка, которая была размещена на ровном тротуаре.

Улучшение возможности восстановления, если водитель покидает полосу движения

Целевые области:
Все скоростные
шоссе.

Стратегия:
Мощеный или
частично мощеные плечи.

Когда водитель покидает полосу движения или участок проезжей части с твердым покрытием на
на высоких скоростях существует значительный риск для безопасности. Как обсуждалось в главе
3, обрывы края тротуара могут увеличить этот риск.

Мощеные или частично мощеные обочины (Рисунок 35) перемещают край тротуара
и потенциальные высадки дальше от полосы движения. Другой
стратегия состоит в том, чтобы построить край тротуара, чтобы обеспечить более безопасное восстановление для
водителей, покидающих асфальтированный участок проезжей части.
защитная кромка (рис. 36) обеспечивает это за счет скошенной кромки.
тротуара вместо почти вертикального края. Этот
Стратегия может использоваться как с горячей асфальтобетонной смесью (HMA), так и с портландцементом.
бетонные (PCC) покрытия. Работающий
рекомендуется с подрядчиками, потому что некоторые модификации оборудования для укладки
будет необходимо.
Край безопасности особенно стоит учитывать для областей с очень ограниченным
ширина поперечного сечения, где не хватает ширины для мощения или частично
мощеные плечи. Много
дороги в местной системе подходят под это описание.

Целевые области:
Высокоскоростной
шоссе, особенно без обочины с твердым покрытием или с узкими обочинами с твердым покрытием.

Стратегия:
Безопасность
край.

РИСУНОК 35

Частично мощеные обочины.

На рис. 35 изображена обочина, состоящая как из
участок и гравийный участок.

Уменьшить серьезность аварии, если водитель съезжает с проезжей части

Целевые области:
Любая высокоскоростная
или сельская магистраль.

Стратегия:
Очистить рекавери
площадь, проходимые склоны, отрывное защитное оборудование и барьеры, где
соответствующий.

Поскольку вероятность ДТП со съездом с дороги выше в местах
с конструктивными исключениями для полосы движения или ширины плеч, особое внимание следует
быть оплачены за предоставление четких областей восстановления и осуществление мер по
уменьшить серьезность этих сбоев

Неподвижные объекты должны быть удалены (Рисунок 37) или перемещены на место
где меньше вероятность того, что они будут поражены в чистой зоне или за ее пределами, если это возможно.
Знаки,
должны быть установлены фонарные столбы и другое необходимое придорожное оборудование
с ударопрочными отрывными опорами (РИС. 38). склоны,
поперечные откосы, а дренажные сооружения следует делать проходимыми.
В некоторых
случаи, неподвижные объекты или крутые склоны должны быть ограждены барьерами
(Рисунок 39). Хотя
использование барьеров может увеличить частоту аварий, ожидается серьезная авария
уменьшать.



РИСУНОК 36

Кромка безопасности (верхнее фото) и после плеча

Рисунок 36 состоит из двух фотографий.
на верхнем фото показан край тротуара со скошенным краем.
(примерно под углом 45 градусов).
На нижнем фото показан край дорожного покрытия после нанесения гранулированного материала.
градуированный поверх скошенной кромки.

РИСУНОК 37

Исправлено удаление объекта. Отдельные коробчатые водопропускные трубы
были расширены, соединены и покрыты на этой развязке.

На рис. 37 показан участок между автострадой
съезд с рампы и магистрали автострады.
на фото показана верхняя часть коробчатой ​​водопропускной трубы, которая была расширена и соединена
между рампой и магистралью, которая будет профилирована, тем самым устраняя
опасность для водителя, съехавшего с проезжей части.

РИСУНОК 38

Отрывные фонарные столбы.

Рисунок 38 состоит из двух фотографий, на которых показаны два типа
отрывные фонарные столбы и тире основание трансформатора слева и основание скольжения на
право.

РИСУНОК 39

Экранирование неподвижных объектов барьером.

На рис. 39 изображены опоры автомобильной эстакады, расположенные
за бетонным ограждением рядом с обочиной дороги.

Предусмотреть зоны отрыва в местах с ограниченной шириной плеч

Целевые области:
Высокоскоростной
дороги с узкими обочинами.

Стратегия:
Выдернуть
области.

Если ширина плеч ограничена, другая стратегия смягчения последствий заключается в обеспечении
равномерно расположенные участки отрыва (Рисунок 40). Выдернуть
области дают ряд преимуществ. Во-первых, они предоставляют место для хранения инвалидов
транспортных средств, что особенно важно для поддержания операций на
магистрали с большой интенсивностью движения. А
транспортное средство с ограниченными возможностями может быть припарковано или быстро удалено с полосы движения в
съездная зона, позволяющая движению двигаться по всем доступным полосам движения
как можно быстрее. Второй,
спусковые площадки предоставляют правоохранителям место для задержания транспортных средств.
в местах с узкими плечами. Этот
повышает безопасность для сотрудников правоохранительных органов, остановившегося водителя и
проезжающие водители. Операции
также, вероятно, будут улучшены, потому что водители с большей вероятностью будут поддерживать
нормальной скорости и оставаться в пределах своей полосы движения, если правоохранительные органы
проводятся на достаточном расстоянии от полос движения в пул-офф
область.

Если возможно, зоны съезда должны быть расположены там, где происходит столкновение с полосой движения.
менее вероятны, такие как касательные участки или внутри горизонтальных
кривые.

Практический пример 4 (представленный в главе 8) иллюстрирует, как одно государство использует
съезды на исторической городской автостраде с очень узкими обочинами.

РИСУНОК 40

Зона отрыва на внутренней стороне горизонтального
изгиб.

На рис. 40 представлена ​​фотография, показывающая автомобиль на съезде справа в виде
грузовик проезжает по полосе движения.

Вернуться к оглавлению

Шкала ураганного ветра Saffir-Simpson

  • Анализы и прогнозы

    • Продукция для тропических циклонов
    • Прогноз погоды в тропиках
    • Морские продукты
    • Аудио/Подкасты
    • RSS-каналы
    • Продукты ГИС
    • Альтернативные форматы
    • Тропический циклон Описание продукта
    • Описание морской продукции
  • Данные и инструменты

    • Спутниковые снимки
    • Радиолокационные изображения
    • Самолет-разведчик
    • Инструменты для тропического анализа
    • Экспериментальные продукты
    • Калькулятор широты/долготы
    • Пустые карты отслеживания
  • Образовательные ресурсы

    • Будьте готовы!
      Ураган NWS
      Неделя подготовки
    • NWS Защита от ураганов
    • Информационная документация
    • Штормовой нагон
    • Контрольные точки/предупреждения
    • Климатология
    • Названия тропических циклонов
    • Шкала ветра
    • Записи и факты
    • Исторические сводки об ураганах
    • Прогнозные модели
    • Публикации NHC
    • Глоссарий NHC
    • Сокращения
    • Часто задаваемые вопросы
  • Архивы

    • Информационные бюллетени по тропическим циклонам
    • Прогноз погоды в тропиках
    • Отчеты о тропических циклонах
    • Проверка прогноза тропических циклонов
    • Сводка сезона атлантического течения
    • E. Тихоокеанская сводка текущего сезона
    • C. Сводка текущего сезона Pacific
    • Архив новостей NHC
    • Объявления о продуктах и ​​услугах
    • Другие архивы: HURDAT,
      Track Maps,
      Marine Products,
      и другие
  • О

    • Национальный центр ураганов
    • Центральная часть Тихого океана
      Центр ураганов
    • Свяжитесь с нами
  • Поиск

    Искать

    NWS
    Все NOAA


Климатология | Имена | Шкала ветра | Крайности | Модели | Точки останова


Шкала ураганного ветра Саффира-Симпсона представляет собой оценку от 1 до 5, основанную только на максимальной устойчивой скорости ветра урагана. Эта шкала не учитывает другие потенциально смертельные опасности, такие как штормовые нагоны, ливневые наводнения и торнадо.

Шкала ураганного ветра Саффира-Симпсона оценивает потенциальный материальный ущерб. В то время как все ураганы вызывают опасные для жизни ветры, ураганы категории 3 и выше известны как сильные ураганы*. Сильные ураганы могут причинить разрушительный или катастрофический ущерб ветру и привести к значительным человеческим жертвам просто из-за силы их ветра. Ураганы всех категорий могут вызывать смертоносные штормовые волны, вызванные дождями наводнения и торнадо. Эти опасности требуют от людей принятия защитных мер, включая эвакуацию из районов, уязвимых для штормовых нагонов.

* В западной части северной части Тихого океана термин «супертайфун» используется для тропических циклонов с устойчивыми ветрами, превышающими 150 миль в час.

Категория Постоянный ветер Типы повреждений из-за ураганных ветров
1 74-95 миль/ч
64-82 узла
119-153 км/ч
Очень опасные ветры могут причинить некоторые повреждения: в хорошо сконструированных каркасных домах могут быть повреждены крыша, черепица, виниловый сайдинг и водосточные желоба. Большие ветки деревьев ломаются, а деревья с неглубокими корнями могут быть повалены. Обширные повреждения линий электропередач и столбов, вероятно, приведут к перебоям в подаче электроэнергии, которые могут длиться от нескольких до нескольких дней.
2 96-110 миль/ч
83-95 узлов
154-177 км/ч
Чрезвычайно опасные ветры нанесут значительный ущерб:
Хорошо построенные каркасные дома могут выдержать серьезные повреждения крыши и сайдинга. Многие деревья с неглубокими корнями будут сломаны или вырваны с корнем, что заблокирует многочисленные дороги. Ожидается почти полная потеря электроэнергии с перебоями, которые могут длиться от нескольких дней до недель.
3
(основной)
111-129 миль/ч
96-112 узлов
178-208 км/ч
Разрушительный урон будет нанесен:
Хорошо построенные каркасные дома могут подвергнуться серьезному повреждению или удалению настила крыши и концов фронтонов. Многие деревья будут сломаны или вырваны с корнем, что заблокирует многочисленные дороги. Электричество и вода будут недоступны в течение нескольких дней или недель после окончания урагана.
4
(основной)
130-156 миль/ч
113-136 узлов
209-251 км/ч
Произойдет катастрофический ущерб:
Хорошо построенные каркасные дома могут получить серьезные повреждения с потерей большей части конструкции крыши и / или некоторых наружных стен. Большинство деревьев будет сломано или вырвано с корнем, а столбы электропередач повалены. Упавшие деревья и столбы электропередач изолируют жилые районы. Отключения электроэнергии продлятся от нескольких недель до, возможно, месяцев. Большая часть территории будет непригодна для проживания в течение нескольких недель или месяцев.
5
(основной)
157 миль/ч или выше
137 узлов или выше
252 км/ч или выше
Произойдет катастрофический ущерб:
Большой процент каркасных домов будет разрушен с полным обрушением крыши и обрушением стен.
