Содержание
ее неисправности, замена и доступная электросхема
02.03.202322 056 9 4 УАЗ
Автор:Иван Баранов
Для обеспечения работоспособности всех электрических приборов на любом автомобиле используется электросхема. В данной статье мы поговорим о легендарных автомобилях отечественного производства — УАЗ. Что представляет собой электросхема машины УАЗ Буханка, каковы ее особенности — об этом читайте ниже.
Содержание
- 1 Что входит в электросхему?
- 1.1 Электронные компоненты
- 1.2 Подкапотное пространство
- 1.3 Пассивная безопасность
- 2 Особенности электрооборудования
- 2.1 Внешняя оптика
- 2.2 Система зажигания
- 3 Поиск неисправностей
- 4 Видео «Обозначение элементов электросхемы в УАЗ»
[ Раскрыть]
[ Скрыть]
Что входит в электросхему?
Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?
Электронные компоненты
Электропроводка отечественной Буханки
Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.
По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:
- В качестве массы используется кузов транспортного средства.
- Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.
Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.
Подкапотное пространство
В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.
Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:
- Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
- Позволяет защитить салон авто от проникновения грязи и пыли.
- Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.
Моторный отсек автомобиля АУЗ
Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.
Пассивная безопасность
Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.
Особенности электрооборудования
Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.
В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:
- элементами управления различными системами транспорта;
- контрольными устройствами для слежения за состоянием узлов и механизмов.
Внешняя оптика
На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.
Именно поэтому:
- Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.
- Кроме того, практически вся оптика была позаимствована от ГАЗ 64 — это фонари и т.д.
Система зажигания

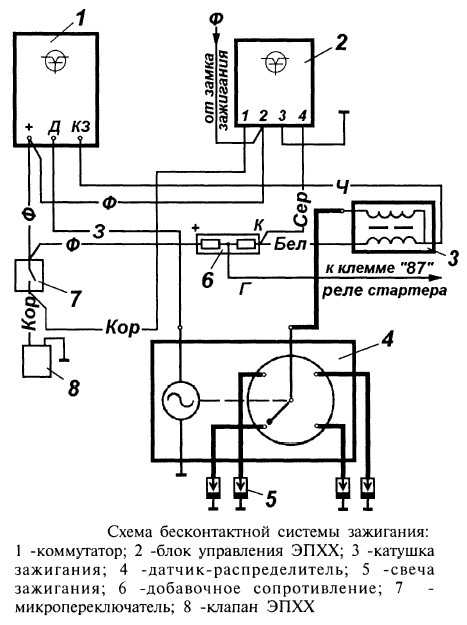

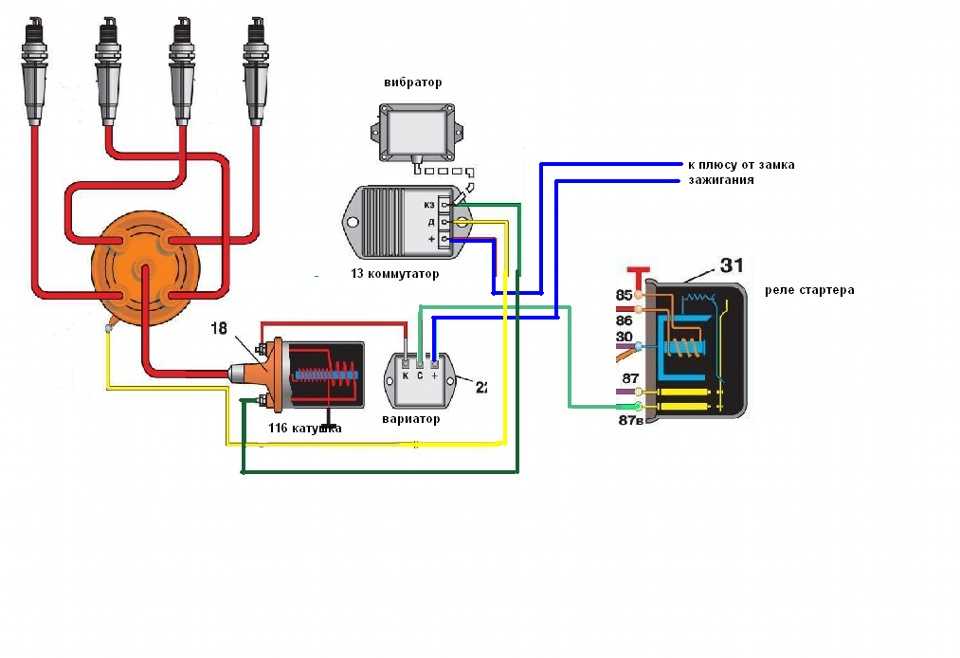

Система зажигания Буханки с обозначением элементов
Поиск неисправностей
На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).
Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:
- В первую очередь, проверьте работоспособность АКБ.
- При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
- Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
- Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.
Загрузка …
Видео «Обозначение элементов электросхемы в УАЗ»
Подробное обозначение всех датчиков и регуляторов электросхемы в салоне Буханки представлено на видео ниже (автор ролика — Xodor).
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (66.67%)
Нет (33.33%)
Что представляет собой и как выглядит электросхема УАЗ «Буханка»
Узнаваемый вид УАЗа “Буханки”, легендарного фургона, впервые выпущенного Ульяновским автозаводом ещё в 60-х годах прошлого века, знаком почти каждому жителю постсоветского пространства. Многоцелевой вездеход остаётся востребованным до сих пор.
Безусловно, за многие годы выпуска модель УАЗ-452 много раз была модернизирована, на её базе были созданы новые машины под разными индексами. Несмотря на обновлённую платформу, подвеску, разные двигатели, с конструкцией уазика ничего принципиально нового придумать не получилось. Однако разговор пойдёт не об экстерьере знаменитого фургона, красота, говорят, в глазах смотрящего, а о схеме электрооборудования УАЗа “Буханки”.
Содержание
Что входит в электросхему УАЗа “Буханки”
Схема электрооборудования моделей старого образца УАЗ “Буханка” с двигателем ЗМЗ-402 (карбюратор) была довольно простой. Это было обусловлено условиями эксплуатации. Первые модели находились в распоряжении военных, поэтому их обслуживание должно было быть предельно понятным, никаких дополнительных электроопций в авто не было (только в “санитарках”).
Схема электропроводки УАЗа “Буханки” (карбюратор, модели с 1985 года выпуска).
Итак, однопроводная схема имела следующие особенности:
1. Электронные компоненты
Отрицательным полюсом выступал кузов машины и картеры агрегатов. Всё электрооборудование работало на постоянном токе с рабочим напряжением 12В. Батарея, закрывающаяся эбонитовой крышкой, располагалась за спинкой водительского кресла. Чтобы снять аккумулятор, надо было откинуть спинку сидения вперёд.
Основой нехитрой схемы электрооборудования УАЗ-452 был генератор постоянного тока (Г12) с двумя токосъёмными щётками. Ему по силам было обеспечить ток не более 20А. На стенке моторного отсека, отдельно от генератора, устанавливался регулятор РР24-Г2. Поскольку кузов почти никак не был защищён от коррозии, автомобиль требовал регулярного осмотра на предмет состояния целостности контактов. К слову, эта проблема актуальна и для современных модификаций “Буханки”.
Интересный материал тут: подключение генератора уаз
2. Пространство под капотом
Добраться к верхней части силового агрегата, обслуживающего систему зажигания, можно только из салона фургона. Для этого надо демонтировать крышку металлического кожуха, который покрыт слоем шумоизоляционного материала и теплоизоляцией. Работать придётся с фонариком, так как никакого встроенного осветительного прибора не предусмотрено.
3. Пассивная безопасность
С самого начала, то есть с момента выпуска “Буханки”, конструкция фургона, в котором отсутствовал капот, вызывала массу вопросов, связанных с безопасностью всех, кто находился в салоне. Удивитесь, но конструкторы Ульяновского завода ещё в середине 70-х годов прошлого века проводили десятки краш-тестов, в результате которых оказалось, что машина по безопасности ничем не отличается от других отечественных автомобилей. Шанс на благополучный исход (в случае лобового столкновения) у водителя и рядом сидящего пассажира в УАЗ-452 оценивался как неплохой. Понятно, что по современным меркам пассивная безопасность “Буханки” стремится к нулю, при лобовой аварии оба человека как минимум получат тяжёлые травмы нижних конечностей.
Современные версии фургона (с 2014 года) уже оснащены базовыми электронными средствами пассивной безопасности — электронной АБС.
4. Внешняя оптика
Надо сказать, в середине 60-х у инженеров-конструкторов Ульяновского автозавода с качественными комплектующими и элементами, входящими в схему проводки УАЗа “Буханки”, была напряжёнка. Поэтому производители решили оставить в новой модели всё, что раньше хорошо работало, в частности детали системы освещения и зажигания машины.
Популярный контент: порядок зажигания уаз 469
Внешняя оптика тоже имела ряд особенностей:
- Электричество по потребителям от проводки головного освещения распределяется посредством центрального переключателя. Конструкция узла перешла по наследству от ГАЗ-69.
- Стандартные для ранних уазиков и моделей ГАЗ элементы светотехники были установлены и на УАЗ-452. Взаимозаменяемые узлы очень упрощали (и удешевляли) ремонт элементов, которые вышли из строя.
- У переднего подфарника всего одна двухнитевая лампа, она же указатель поворота и габаритный сигнал.
- На задней части фургона красуются фонари круглой формы с красным рассеивателем. Двухнитевая лампа, находящаяся внутри фонаря, одной нитью отвечает за сигнал торможения и поворота, другой — за габаритный свет.
- На кузове нет боковых повторителей поворота.
Время показало, что довольно примитивная схема электропроводки УАЗа “Буханки”, как и конструкция кузова этого легендарного фургона, оказались практичными и надёжными в эксплуатации.
Новые модификации и улучшение электрооборудования
Технологии двигались вперёд семимильными шагами, отечественный автопром тоже старался не отставать. В 1985 году уазовцы начали выпуск новых автомобилей на базе четыреста пятьдесят второго. Вносились изменения в конструкцию фургона, менялись комплектующие, и первое новшество в электросхеме новых модификаций УАЗ-452 (ещё без блока подрулевых переключателей) — электронный блок управления карбюратором.
Когда на “Буханку” стали устанавливать блок подрулевых переключателей, на него вынесли управление стеклоочистителем, а на панели приборов установили часы. В остальном схема электрических проводов осталась в неизменном виде.
Популярный контент: схема подключения дворников уаз
Схема электропроводки “Буханки” (с 1985 года).
Когда карбюратор УАЗа “Буханки” заменили на инжектор, прогресс схемы электрооборудования был неизбежным, ведь добавилось много новых потребителей, среди которых дополнительное реле стартера, новая светотехника, затем появилась АБС и т. д.
Это Вас заинтересует: предохранитель уаз хантер
А вы, уважаемые уазовладельцы, пробовали самостоятельная менять проводку на старых моделях УАЗа?
И по традиции — полезное видео:
Вам будет интересно почитать здесь: замена стеклоподъемника уаз буханка
