Схемы строповки грузов в картинках хорошего качества

Автор — Нурисламов Артур (руководитель проектов)

Оглавление:

• Как выбирают конкретный способ строповки

• Применяемые грузозахватные механизмы

• Какие способы обвязки используются

• Что нужно учесть при оформлении схем строповки

• Особенности строповки некоторых грузов

• org/ListItem»>

  Строповка конструкций сложной формы

• Правила оформления и использования схем строповки грузов

Под строповкой понимают комплекс методов обвязки и зацепки различных грузов, которые обеспечивают их подъем и перемещение к месту монтажа. Подобные работы на строительной площадке считают наиболее сложными и ответственными, поэтому к ним предъявляются особые требования. Одним из них является наличие типовых схем строповки, которые в полной мере отражают методы зацепки, поднятия и перемещения каждой из конструкций, используемых на объекте.

Схемы строповки грузов особенно важны в следующих случаях:

• Если у груза есть все необходимое для зацепки (рымы, цапфы или петли), но с их помощью поднять конструкцию не удается.
• Груз не оснащен специализированными строповочными креплениями.
• Конструкция представлена в нестандартном виде – в форме узлов или деталей, которые перемещаются кранами при монтаже, демонтаже или ремонте.

к оглавлению ↑

Как выбирают конкретный способ строповки

Строповка любых конструкций и изделий имеет несколько требований, которые учитывают при выборе конкретного способа:

• Процесс строповки и последующей расстроповки должен занимать как можно меньше времени.
• Для различных видов строповки должна предусматривается возможность многократного использования.
• Выбранные грузозахватные механизмы не должны нарушать форму и снижать прочность конструкции. Также они должны препятствовать ее опрокидыванию и падению.
• Выбранные строповые приспособления должны отвечать требованиям надежности, так же как и их крепления к конструкции и подъемному крану.
• Кроме строповки, должна быть предусмотрена возможность расстроповки без участия стропальщика, т. е. это место должно находиться на расстоянии.

к оглавлению ↑

Применяемые грузозахватные механизмы

Обвязку и зацепку грузов осуществляют при помощи нескольких видов оснастки. Так, практически на любой строительной площадке не обойтись без таких приспособлений:

• Стропы. Представлены в 3 видах: ленточные, канатные и цепные. Самыми уязвимыми считают ленточные, поскольку их свойства сильно зависят от условий перемещения груза. Канаты применимы для обвязки изделий сложной формы, а цепные актуальны при наличии у поклажи острых ребер.
• Захваты. Под ними понимают приспособления, которые навешивают на крюк крана. Захваты бывают клещевыми, вилочными, эксцентриковыми, винтовыми, коромысловыми и пр.
• Траверсы. Это своеобразные балки с захватами автоматического или полуавтоматического типа, расположенными на концах. Траверсы, как правило, применяются вместе со стропами, поскольку это облегчает процесс зацепки и перемещения.

к оглавлению ↑

Какие способы обвязки используются

Существует 2 варианта обвязки перемещаемого груза:

• В виде свободной укладки. Более простой и щадящий метод обвязки, когда конструкции просто располагают между стропами, если те не могут сдвинуться относительно зацепленных изделий. Для предотвращения их перемещения применяют распорки. Поскольку стропы не соприкасаются с конструкцией, они меньше деформируются и не так быстро изнашиваются, как при следующем способе зацепки.
• В виде укладки «с удавкой». При таком способе обвязки поклажа фиксируется за счет собственного веса. Такое крепление гораздо надежнее, но оно имеет и свои минусы. К недостаткам относят более быстрый износ стропов и возможность повреждения конструкции, поскольку она подвергается сдавливанию.

к оглавлению ↑

Что нужно учесть при оформлении схем строповки

Главная цель использования технологических схем строповки грузов в картинках – обеспечение должной безопасности на строительной площадке во время перемещения конструкций при помощи подъемного крана. С учетом этого для каждого груза и подбирают определенный способ зацепки и конкретное грузозахватное приспособление. В процессе руководствуются рядом правил.

• Выбранные грузовые стропы должны соответствовать массе поднимаемой конструкции.
• При отсутствии у груза креплений под обвязку должны быть предусмотрены промежуточные грузоподъемные элементы. Чаще они представлены ленточными и канатными стропами.
• При обвязке грузов с острыми краями между ними и канатными стропами должны быть предусмотрены предохранительные прокладки. Они защищают канат от истирания, что может стать причиной падения конструкции. Прокладка может состоять из плоских ремней, дерева или разрезанной трубы.

к оглавлению ↑

Особенности строповки некоторых грузов

• Мелкие стальные элементы и листовые изделия транспортируют к зоне монтажа при помощи скоб и захватов.
• Для железобетонных и стальных деталей применяют траверсы. Они обеспечивают возможность многоярусного расположения элементов. В зависимости от типа конструкции используют линейные или пространственные траверсы. В любом случае они позволяют равномерно распределить нагрузку.
• Круглый прокат, трубы и бревна стропуют способом «на удавку». Один конец стропа продевают в петлю, а другой ее конец надевают на крюк так, что при подъеме петля автоматически затягивается.
• Для пачки листового металла тоже используют способ «на удавку», но уже с применением двухпетлевого стропа. Его крюки вставляют в свободные петли, в результате чего при подъеме они плотно затягивают пачку металла.
• Если для грузов предусматривается свободная укладка на петлевые стропы, то конструкции должны быть защищены от продольного смещения.

к оглавлению ↑

Строповка конструкций сложной формы

Чтобы поднять длинномерные трубы, используют клещевые захваты и траверсы с крюками, которые можно зафиксировать в конкретном месте по длине трубы. При стандартной длине трубы можно строповать траверсами с крюками, которые оснащены 2 и более канатами. Как строповать другие конструкции:

• Фермы. Строповка осуществляется за строповочные отверстия или, если их нет, за верхние узлы. Чаще крепление осуществляют за 2 точки, если длина фермы меньше 18 м, за 4 точки, если больше 18 м.
• Лестничные марши. Строповка осуществляется за 4 петли, которые расположены на крайних ступенях, или за 2 петли, расположенные сбоку марша.
• Лесоматериалы. Для них рациональнее применять полужесткие траверсы, поскольку при использовании обычных строп при расцепке лесоматериалы просто выкатываются. Еще возможен вариант с грейферными захватами, которые навешивают на автопогрузчики.

к оглавлению ↑

Правила оформления и использования схем строповки грузов

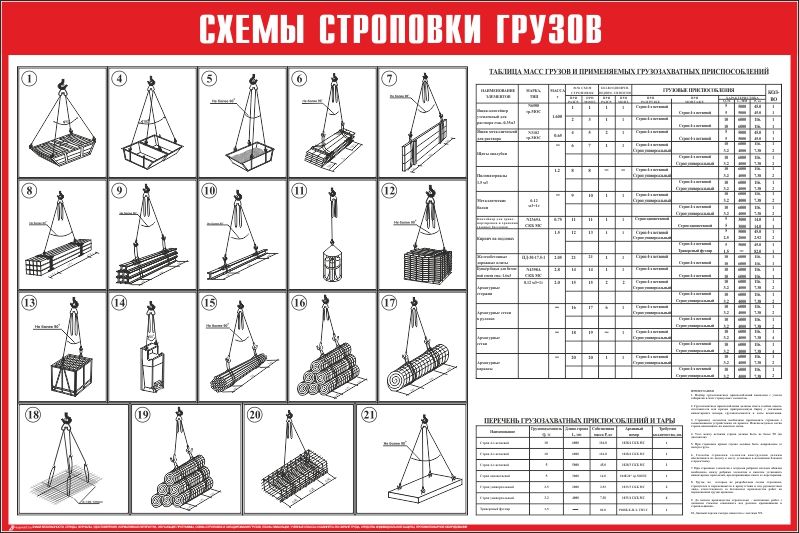

Чаще схемы строповки грузов комбинируют и представляют на плакате в виде одного графического изображения. Строгих требований по цветовому исполнению законодательство не предъявляет, поэтому многие компании даже наносят на плакат фирменную символику. В некоторых случаях стенд вообще оснащают подсветкой, чтобы информация была хорошо видна круглосуточно. Есть еще несколько нюансов, которые должны быть учтены при оформлении:

• На плакате со схемами строповок должна быть приведена таблица масс грузов и количества грузозахватных механизмов.
• Стенд с плакатом должен быть установлен на площадке складирования в месте, которое определено ППР. К стенду должен быть удобный подход, чтобы рабочие могли в любой момент изучить информацию.
• Схемы строповки по ГОСТ вывешивают в доступном для работников месте на производстве. Также каждому крановщику и стропальщику их выдают на руки.

Способы строповки, строповка грузов, графическое изображение способов строповки грузов

Схемы строповки, графическое изображение способов строповки и зацепки грузов должны быть выданы на руки стропальщикам и крановщикам или вывешены в местах производства работ. Владельцем крана или эксплуатирующей организацией также должны быть разработаны способы обвязки деталей и узлов машин, перемещаемых кранами во время их монтажа, демонтажа и ремонта, с указанием применяемых при этом приспособлений, а также способов безопасной кантовки грузов, когда такая операция производится с применением крана.

Схемы строповки и кантовки грузов и перечень применяемых грузозахватных приспособлений должны быть приведены в технологических регламентах. Перемещение груза, на который не разработаны схемы строповки, должно производиться в присутствии и под руководством лица, ответственного за безопасное производство работ кранами. Руководство морских и речных портов обязано обеспечить производство погрузочно-разгрузочных работ с применением кранов по утвержденным им технологическим картам.

Пример плакатов по технике безопасности при проведении грузоподъемных работ


Перемещение груза является одним из наиболее сложных и ответственных мероприятий в процессе производства. На производстве всех видов промышленности наиболее тяжелые грузы перемещают с помощью кранов, однако многие грузы не имеют специальных креплений для транспортировки, поэтому используются промежуточные грузоподъёмные элементы. В качестве таких промежуточных элементов чаще всего выступают канатные и ленточные стропы. На нашем предприятии мы изготавливаем большинство видов строп, с которыми вы можете ознакомиться в каталоге нашего сайта.

Для строповки предназначенного к подъему груза должны применяться грузовые стропы, соответствующие массе и характеру поднимаемого груза, с учетом числа ветвей и угла их наклона. Строп общего назначения следует подбирать так, чтобы угол между их ветвями не превышал 90°. В зависимости от вида строповки производится перерасчет грузоподъемности строп.

Листовые конструкции и мелкие стальные элементы поднимают и транспортируют к рабочему месту с применением захватов и скоб. Стальные и железобетонные элементы (прогоны, связи, плиты перекрытий, перемычки) поднимают с помощью специальных траверс, допускающих многоярусное расположение монтируемых деталей. Траверсы необходимы для равномерного распределения нагрузки и могут быть как линейными, так и пространственными, в зависимости от типа поднимаемого груза. За время работы нашего предприятия конструкторский отдел разработал большое количество готовых траверс, которые вы можете у нас заказать.

Для подъема и перемещения пакета труб, круглого проката или бревен применяется способ строповки «на удавку». Для этого продевают в петлю один конец стропа, а другой конец петли надевают на крюк крана таким образом, чтобы при подъеме петля затянулась и прочно удерживала груз на весу. Строповку пачки листового металла также производят универсальным двухпетлевым стропом на «удавку». В свободные петли вставляют крюки двухветвевого стропа и при подъеме их крюками универсальные стропы затягивают пачку металла.

Способы строповки различных материалов


В целях предупреждения падения грузов во время подъема и перемещения их кранами следует соблюдать следующие правила строповки:

• при обвязке груза стропы должны накладываться без узлов и перекруток. При перемещении грузов, имеющих острые ребра, с помощью канатных стропов между ребрами и канатами следует размещать проставки, предохраняющие последние от повреждений.
• неиспользованные для зацепки концы многоветвевого стропа должны быть укреплены так, чтобы при перемещении груза краном исключалась возможность задевания этими концами за встречающие на пути предметы.
• при обвязке грузов цепными стропами не следует допускать изгиба звеньев на ребрах груза.
• при регулярном использовании канатных стропов для обвязки грузов с закруглениями, радиусы которых составляют менее 10 диаметров каната, рекомендуется снижать допускаемую нагрузку на ветви стропа. При строповке груза с его затяжкой петлей канатного стропа рекомендуется снижать его грузоподъемность на 20%.
• перемещение грузов со свободной укладкой их на петлевые стропы допускается только при наличии на грузе элементов, надежно предотвращающих его от смещения в продольном направлении.

Плакаты «Схемы строповки грузов» (27,7Мб)
Пособие «Схемы строповки материалов» (12,9Мб)
Иллюстрированное пособие стропальщика (16,5Мб)

Основы крепления и крепления грузов на судах

Груз загружается на судно, когда оно устойчиво плавает в воде, в вертикальном положении или с практичным дифферентом на корму. Когда корабль выходит в море, он сталкивается с внешними силами, которые приводят к шести формам движений, действующих на корабль. Эти движения представляют угрозу, особенно для тех судов, которым требуется крепление груза и его крепление на открытой палубе (контейнеровозы).

Чтобы узнать больше о силе и остойчивости судов, прочтите Параметрическая качка в контейнеровозах и Остойчивость судов в целости и сохранности.

Если хранение груза недостаточно надежно, то не избежать поведения моря и ветра, когда они проявляют свою ярость. В результате это наносит ущерб загруженному грузу, вызывая повреждение другого груза, находящегося поблизости, или конструкций и оборудования судна, и даже выброс груза за борт. Ненадлежащее крепление груза и несоблюдение порядка размещения груза на судах представляет опасность для имущества, жизни и окружающей среды в море.

Чтобы узнать больше о креплении и укладке грузовых контейнеров на судах, прочитайте «Планирование размещения грузовых контейнеров» и как позаботиться о грузе на контейнеровозах?

Во избежание подобных ситуаций ответственный персонал на борту должен быть достаточно компетентным, чтобы планировать и обеспечивать безопасную перевозку груза в любое время. Это достигается за счет правильного планирования крепления и крепления контейнеров.

Узнайте больше о важности крепления контейнеров здесь.

Давайте рассмотрим несколько компонентов, которые необходимы для понимания важности правильного крепления груза.

Основные причины утраты или повреждения груза

1. Суровые и неблагоприятные погодные условия и отсутствие учета различных причастных сил – Различные условия по шкале Бофорта, не принимаемые во внимание судном сталкивается с худшим в любой данный момент. Ответственный персонал, осуществляющий перевозку груза, иногда не может предусмотреть характеристики судна и поведение в непогоду

2. Незнание соответствующих правил и руководящих рекомендаций – Несоблюдение инструкций или правил по креплению и креплению груза может привести к катастрофе

3. Давление контроля затрат – Падение экономики приводит к процедурам сокращения затрат, что, в свою очередь, означает менее качественную работу по креплению груза

4. Недостаточное время и персонал для завершения крепления груза перед отплытием – Из-за чрезмерного количества документов и короткого оборота в порту иногда контролируются основы крепления и обработки груза на судах

5. Неадекватное применение основных методов морского дела для обеспечения полной неподвижности груза – Неэффективное использование крепежных материалов или, в связи с этим, использование крепежных материалов вокруг острых краев, что приводит к их расщеплению или даже к недостаточной силе, устойчивости и/или количество найтовов

6. Неправильное использование устройства крепления груза – Неправильно изготовлены проволочные петли и проушины. Недостаток знаний в области использования захватов для бульдога, шурупов, проволочных строп/ремней и т. д.

7. Отсутствие преемственности прочности между различными компонентами крепления – Общие характеристики судна и возраст постройки играют важную роль в эффективной грузовой работе

8. Неправильная несбалансированная укладка и неадекватное распределение веса принятые меры контроля

О чем следует помнить при креплении груза

1. Надлежащая плотная укладка грузовых контейнеров на судах позволяет избежать необходимости их полного крепления при условии, что груз надлежащим образом упакован и в нем нет тяжелых компонентов

2. Громоздкие и тяжелые единицы могут по-прежнему нуждаться в закреплении, даже если пространство вокруг них заполнено другим грузом. Особое внимание следует уделять возможности соскальзывания или спотыкания таких блоков

3. Несколько блоков можно закрепить или связать вместе в один блок

4. Следует использовать постоянные точки крепления на грузе, но это следует помнить что эти точки крепления предназначены для внутреннего транспорта и могут не обязательно подходить для крепления других предметов на борту судов

5. Независимые найтовы должны быть должным образом закреплены только в подходящих опорных точках судового оборудования и конструкции, предпочтительно на предусмотренных точках крепления

6. Грузовые найтовы должны быть натянуты и как можно короче для лучшего удержания

7. По возможности несколько ремней, прикрепленных к одному предмету груза, должны находиться под одинаковым натяжением.

8. Следует полностью избегать интеграции компонентов из различных материалов, имеющих различную прочность и эластичность.0003

9. Креплений должно быть достаточно, чтобы предотвратить перемещение груза при крене судна на 30 градусов в течение 13 секунд. смены

Обычно используемые средства крепления сухого груза

, бутылочные винты и другие запатентованные натяжные устройства, используемые в основном на контейнеровозах

2. Tomming : строительство опоры из хвойных пород квадратного сечения, которая отделяет груз от конструкции судна или другого груза

3. заполнение : использование подушек безопасности, пустых поддонов, старых шин и т. д. для заполнения пустот и поломок между предметами груза и между грузом и конструкциями судна

4. Противоскольжение : Плоские борта используются для увеличения фрикционных свойств грузов

5. Крепление :  Выровняйте укладку с подкладкой, чтобы объединить несколько единиц в один блок. Кроме того, укладка мешков или картонных коробок в разных направлениях в каждом слое образует самоблокирующуюся плиту, которая является плотной укладкой для перемещения грузов

6. Модификации конструкции : Очень тяжелый и неудобный по форме груз может быть закреплен путем приваривания блока непосредственно к конструкции судна или путем изготовления стального каркаса или другой опоры или подкладки, постоянно прикрепленной к конструкции судна

Основы безопасного строповки

1. Когда грузы поднимаются на стропе, общая идея состоит в том, чтобы груз был закреплен в воздухе так же, как на земле

2. Грузы должны быть удовлетворительно закреплены стропы

(a) Грузы полностью удерживаются стропами (например, мешки в сетках)

(b) Используйте фиксированные подъемные подвески или проушины, если они доступны грузы следует оставлять лежать в незакрепленных бухтах линии

(d) При использовании специализированных компонентов они должны быть надлежащим образом прикреплены к грузу и соблюдать инструкции производителя

3.  Стропы должны быть достаточно прикреплены к подъемным устройствам

4. Грузы должны быть подвешены так, что они не будут разрушаться или менять форму при подъеме

5. Груз не должен повреждать стропы, что может привести к их разрыву. Используйте набивку или прокладку в уязвимых местах или на острых краях

6. Убедитесь, что строп не повредит грузы

7. Точки поворота всех подъемных частей должны располагаться как можно ближе к вертикали для беспрепятственного подъема краном. Знаете ли вы какие-либо другие важные моменты, которые необходимо учитывать при креплении грузов на судах?
