Устройство масляного насоса [видео]: Принцип работы и схема

Устройство автомобиля

Автор Avtoexspert На чтение 3 мин Просмотров 3.3к. Опубликовано 02.10.2022

Без системы смазки ни один ДВС не сможет работать продолжительное время. Чтобы смазывались самые загруженные компоненты двигателя требуется масляный насос.

Содержание

1. Схема насоса
2. Принцип работы масляного насоса
3. Видео про устройство масляного насоса

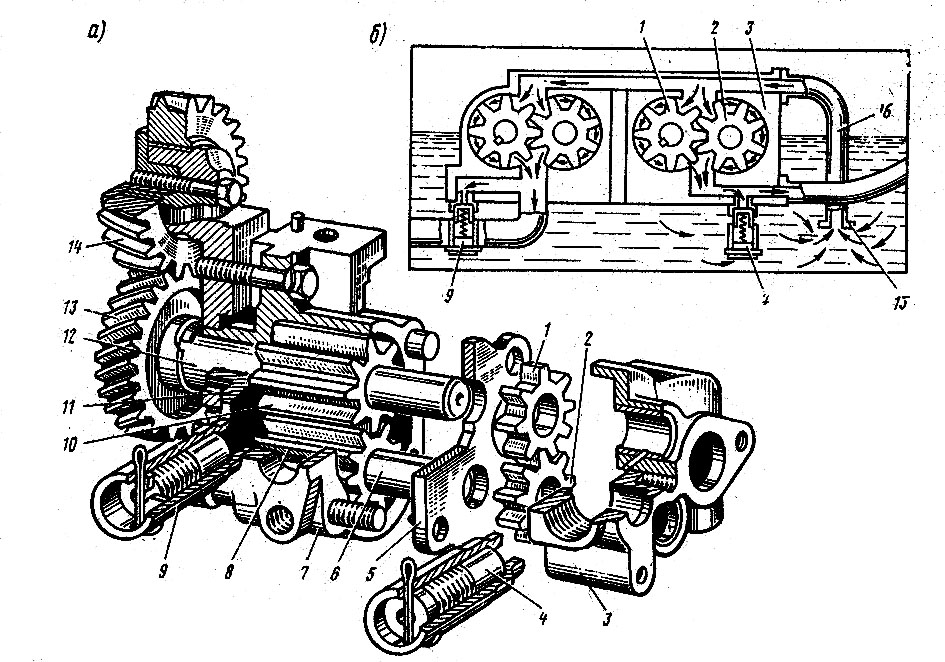

Схема насоса

• Проставка масляного насоса.
• Ось ведомой шестерни.
• Шестерня ведомая нагнетающей секции.
• Корпус нагнетающей секции.
• Редукционный клапан.
• Корпус редукционного клапана.
• Пружина редукционного клапана.
• Шайба регулировочная.
• Заглушка.
• Шплинт.
• Шестерня ведомая масляного насоса.
• Втулка ведущего вала.
• Шпонка.
• Фланец упорный.
• Втулка промежуточной шестерни.
• Промежуточная шестерня масляного насоса.
• Болт упорного фланца.
• Ось промежуточной шестерни.
• Болт оси.
• Прокладка регулировочная.
• Шестерня ведущая нагнетающей секции.
• Вал ведущий.
• Шестерня ведущая радиаторной секции.
• Шестерня ведомая радиаторной секции.
• Корпус радиаторной секции.
• Клапан предохранительный.
• Корпус предохранительного клапана.
• Пружина предохранительного клапана.
• Болты.

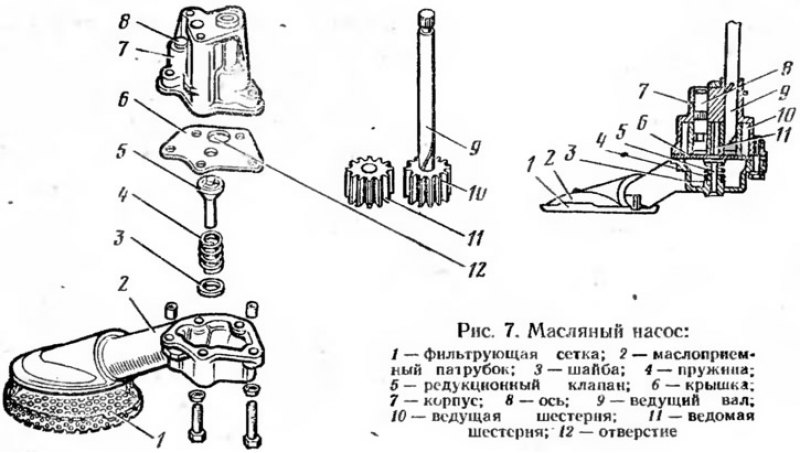

Принцип работы масляного насоса

1. ведущая шестерня.
2. корпус насоса.
3. всасывающий канал.
4. ведомая шестерня.
5. ось.
6. нагнетательный канал.
7. разделительный сектор.
8. ведомый ротор.
9. ведущий ротор.

Общая работа насоса заключается в принудительном вытеснении масла путем создания необходимого давления в системе смазки. В поршневых двигателях зачастую используются шестеренные насосы с внутренним или внешним зацеплением. Их функционирование основано на взаимодействии передач .

В обоих случаях устройство масляного насоса обычно приводится в работу с помощью коленчатого вала или цепной передачи.

Во внешнем шестеренчатом насосе масло всасывается в камеру, где в пространстве, ограниченном зубьями, наружным диаметром корпуса насоса и передних стенок, оно транспортируется под давлением вследствие вращения шестерней из всасывающего канала в другие части масляной системы.

Под давлением оно попадает в отверстия в блоке цилиндров, коленчатом валу, подшипниках, толкателях клапанов, головке и т. д. В конструкции такого насоса очень важно поддерживать межзубный зазор (зазор между зубьями двух взаимодействующих колес).

Насос с внутренней сеткой транспортирует масло в межзубных пространствах взаимодействующих колес, которые также ограничены боковыми стенками. В их конструкции крайне важно, чтобы расстояние от боковых стенок и высота зубьев были максимально точными. Форма зубов также должна быть сделана очень тщательно.

Шестеренные насосы расположены как можно ближе к уровню масла. Они обычно изготавливаются из высококачественной углеродистой стали и характеризуются простой конструкцией и высокой надежностью.

Также могут работать в диапазоне оборотов от 500 до 4000 об/мин, при этом расход зависит от скорости вращения и размеров насоса.

Масляные насосы с внутренним зацеплением стоят дороже, однако в двигателях легковых автомобилей цены не должны быть такими высокими. Вот почему обычно используются насосы с внешним зубчатым зацеплением, которые работают на более высоких скоростях, хотя первые можно найти во многих моделях.

Насосы с внутренними шестернями чаще всего оборудуют грузовики, которым требуется значительное количество масла в системе смазки.

Видео про устройство масляного насоса

Масляный насос двигателя: устройство, виды, неисправности

refix=»og: http://ogp. me/ns# article: http://ogp.me/ns/article# profile: http://ogp.me/ns/profile# fb: http://ogp.me/ns/fb#»>

Содержание

• 1 Назначение и принцип действия масляного насоса
• 2 Типы масляных насосов
  • 2.1 Масляный насос шестеренчатый
  • 2.2 Роторный масляный насос
• 3 Неисправности масляного насоса
• 4 Диагностика и регулировка масляного насоса

Масляный насос двигателя является неотъемлемой частью автомобиля. Предназначен он для забора смазки из картера мотора и закачки ее под давлением в зону контакта трущихся элементов силового агрегата.

Назначение и принцип действия масляного насоса

Двигатель внутреннего сгорания – сложный механизм, состоящий из множества металлических деталей, которые в процессе работы взаимодействуют друг с другом. Результатом такого взаимодействия является сила трения, возникающая в местах контакта трущихся механизмов.

Для ее снижения в автомобиле предусмотрена система смазки, главным элементом которой и является масляный насос.

Насос состоит из кожуха, внутри которого установлена пара шестерен. Одна шестерня запрессована на приводном стержне, а вторая свободно крепится на центральной оси. Работа механизма осуществляется посредством зубчатой шестеренки, закрепленной на коленчатом валу двигателя.

При вращении приводного устройства соприкасающиеся зубья захватывают жидкость из маслоприемника, перемещают ее вдоль стенок корпуса и подают в масляный фильтр, откуда очищенная эмульсия поступает в каналы системы смазки автомобиля.

Масляный насос предназначен для осуществления бесперебойной циркуляции масляной жидкости и поддержания постоянного давления в системе.

Типы масляных насосов

По способу управления насосы бывают регулируемой и нерегулируемой конструкции. Нерегулируемые контролируют работу системы смазки при помощи редукционного клапана.

В регулируемых напор масляной жидкости регулируется посредством изменения продуктивности прибора. В зависимости от внутренней структуры, они делятся на насосы роторного и шестеренчатого типа.

Масляный насос шестеренчатый

Шестеренчатые насосы по принципу действия являются нерегулируемыми устройствами. По типу размещения шестерен и способу подачи масла они делятся на 2 вида:

1. С наружным зубчатым соединением.
2. С внутренним сцеплением.

Конструкция с наружным зацеплением состоит из корпуса, внутри которого размещаются ведомая и ведущая шестерни. Жидкость из поддона через всасывающий клапан подается в рабочую камеру устройства, откуда продавливается в фильтр и затем поступает в масляную магистраль.

Производительность механизма зависит от частоты вращения коленчатого вала. При увеличении числа оборотов выше установленного значения открывается редукционный клапан, который сбрасывает часть масла в картер двигателя. По такой схеме происходит регулирование давления смазки в системе.

Насос с внутренним сцеплением шестерен представляет собой механизм, состоящий из металлического кожуха, внутри которого вращается пара шестерен, расположенных друг над другом со смещением относительно центральной оси.

Диаметр ведомой шестерни меньше, чем у ведущей. За счет этого между ними образуется полость, внутри которой создается разряжение. Жидкость засасывается в рабочую камеру, и с помощью зубчатой передачи поднимается в масляные каналы.

Роторный масляный насос

Устройства роторного типа по своим конструктивным особенностям можно разделить на регулируемые и нерегулируемые механизмы. Принцип действия роторного нерегулируемого насоса напоминает работу шестеренчатого устройства, только вместо шестерен здесь установлены два ротора с небольшим количеством лопаток.

Жидкость закачивается в рабочую полость, захватывается лопастями и подается к выпускному отверстию. В нужный момент срабатывает редукционный клапан и регулирует давление в каналах блока цилиндров.

Наиболее совершенным механизмом считается регулируемый вид масляного насоса, который поддерживает постоянный напор при любой скорости вращения коленчатого вала. Такое преимущество роторный насос получил за счет добавления в конструкцию подвижного статора с изменяемой пружиной.

Контроль давления осуществляется посредством изменения размера свободного пространства между ведомым и ведущим элементом путем поворота подвижного ротора.

При повышении частоты вращения двигателя снижается давление масла в системе. Регулировочная пружина расправляется и уводит за собой статор. При этом размер рабочей полости увеличивается, и пропорционально возрастает количество захватываемой жидкости, а вместе с тем повышается производительность устройства.

При понижении скорости вращения двигателя давление в системе увеличивается, пружина сжимается и переводит статор в начальное положение, производительность маслонасоса восстанавливается.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

• снижение уровня жидкости в поддоне двигателя;
• выход из строя датчиков контроля давления;
• использование некондиционных смазочных материалов;
• отказ редукционного клапана;
• нарушение целостности уплотнительной прокладки корпуса прибора;
• засор маслоприемника в картере мотора;
• поломка или загрязнение масляного фильтра;
• износ рабочих деталей насоса.

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

После этого сигнала следует обязательно остановиться, заглушить двигатель, провести диагностику системы смазки и устранить неисправности.

Диагностика и регулировка масляного насоса

Первым признаком неисправностей перекачивающего механизма является снижение давления масла. Причины, вызывающие этот дефект можно определить только в случае проведения глубокой диагностики устройства.

Основные параметры насоса и последовательность выполнения работ:

1. Демонтировать маслонасос.
2. Проверить корпус насоса на наличие деформаций, сколов, трещин.
3. Осторожно снять крышку кожуха, осмотреть уплотнительную прокладку.
4. Визуально исследовать состояние шестерен, при обнаружении дефектов – заменить.
5. При помощи специального щупа замерить плотность касания зубьев вращающихся деталей. Средние значения должны находиться в границах 0,1–0,35 мм (сверить с технической инструкцией).
6. Зазор между стенками корпуса и наружной поверхностью шестерен не должен превышать 0,12–0,25 мм.
7. Промежуток между рабочим валом устройства и кожухом должен быть 0,15–0,05 мм.
8. По окончании проведения ремонтных работ установить насос, завести мотор и проверить герметичность соединений.

Для каждой модели масляного насоса существуют индивидуальные параметры, которые принято отражать в паспорте сервисного обслуживания автомобиля.
