Схема работы простейшего карбюратора

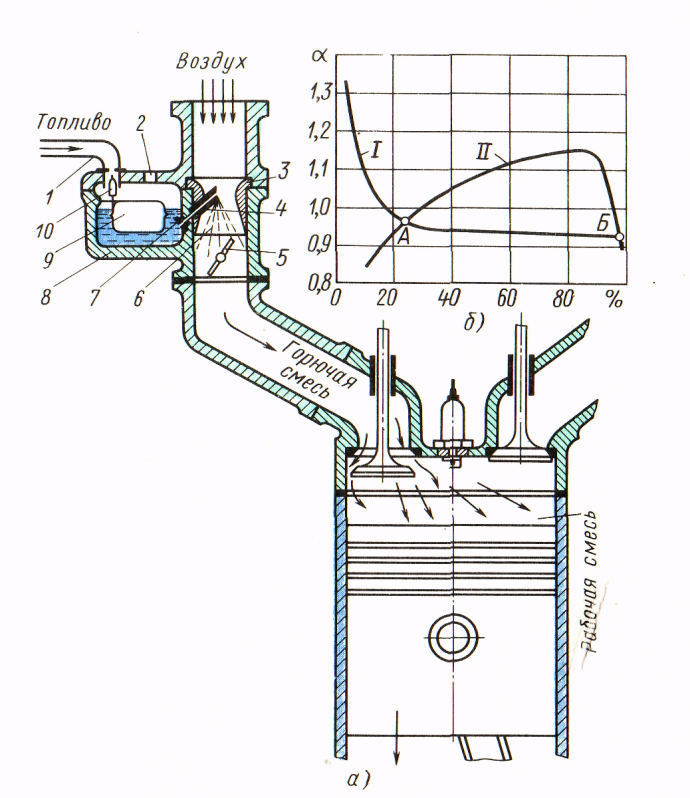

Процесс приготовления горючей смеси называется карбюрацией, а прибор, в котором этот процесс осуществляется, — карбюратором. Работа современных карбюраторов основана на использовании принципа пульверизации (распыление жидкости).

Простейший карбюратор состоит из поплавковой камеры с поплавком, запорной иглы, жиклера с распылителем, диффузора, дроссельной и воздушной заслонок и смесительной камеры.

Поплавковая камера, поплавок и запорная игла необходимы для поддержания постоянного уровня топлива в распылителе. Отверстием поплавковая камера сообщается с атмосферой.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Жиклер представляет собой калиброванное отверстие в пробке или трубке. В карбюраторах он предназначен для дозирования топлива, воздуха или эмульсии— топлива, насыщенного пузырьками воздуха.

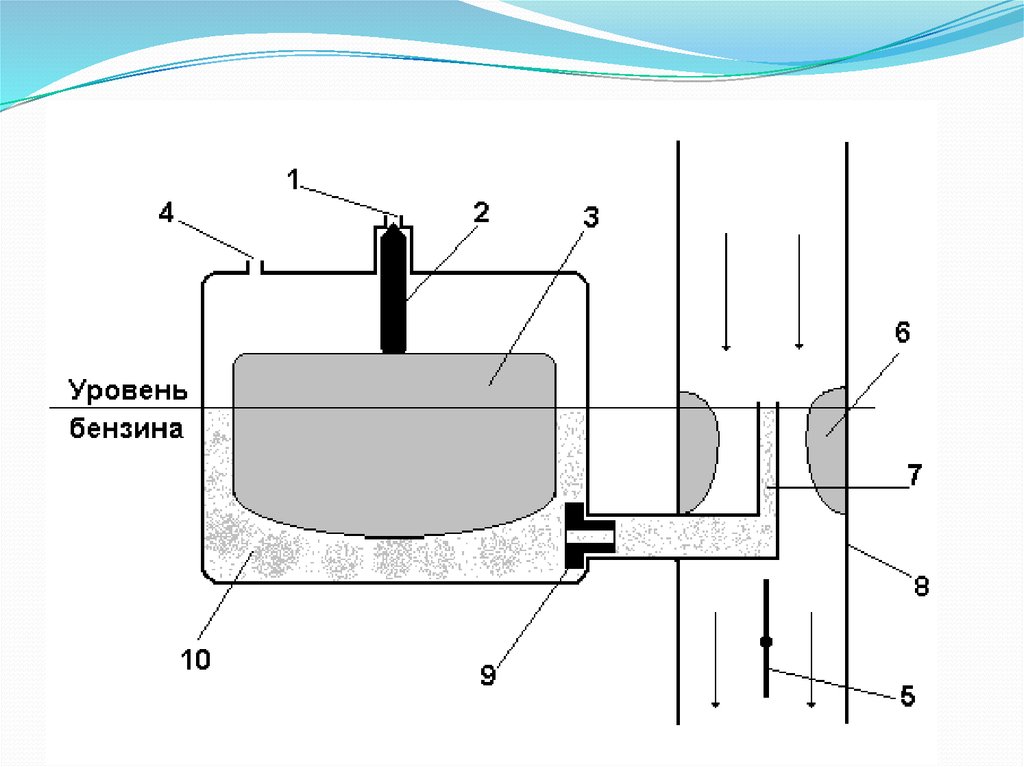

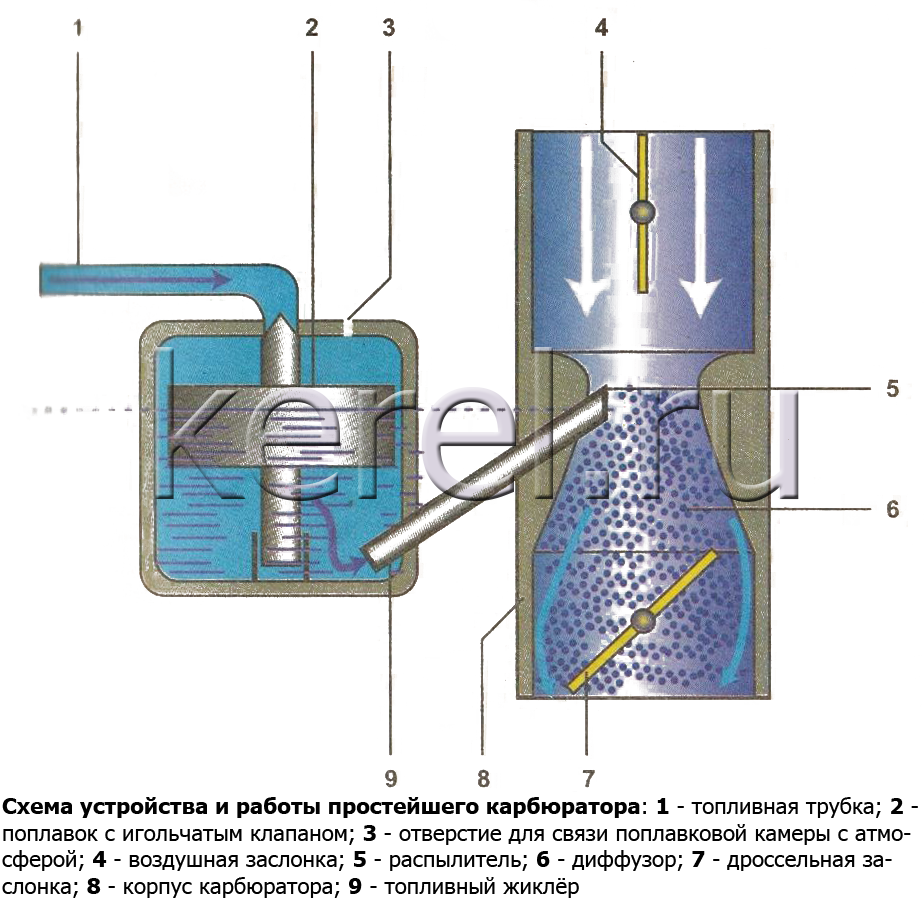

Рис. 1. Схема работы простейшего карбюратора:
1 — поплавковая камера; 2 — поплавок: 3 —жиклер; 4 — распылитель; 5 — впускной трубопровод двигателя; 6 — дроссельная заслонка; 7 — смесительная камера; 8 — диффузор; 9 — патрубок; 10 — воздушная заслонка; 11 — отверстие в поплавковой камере; 12 — запорная игла

Диффузор — это участок патрубка карбюратора, сечение которого вначале постепенно уменьшается, а затем увеличивается.

Распылитель — это трубка, сообщающая диффузор с поплавковой камерой.

Смесительная камера представляет собой часть патрубка карбюратора от диффузора 8 до оси дроссельной заслонки.

В простейшем карбюраторе топливо из бака по топливопроводу поступает в поплавковую камеру и заполняет ее. Когда уровень топлива в поплавковой камере достигает требуемого предела, поплавок прижимает запорную иглу к ее седлу и поступление топлива в поплавковую камеру прекращается. При понижении уровня поплавок опускается и игла вновь открывает доступ топливу в поплавковую камеру.

Рис. 2. Схема карбюратора с восходящим (а) и с горизонтальным (б) потоками горючей смеси

Из поплавковой камеры топливо через жиклер поступает в распылитель, выходное отверстие которого находится в суженной части (горловине) диффузора. Чтобы топливо не вытекало из распылителя при неработающем двигателе, выходное отверстие распылителя расположено на 1—2 мм выше уровня топлива в поплавковой камере.

Во время такта впуска при открытой воздушной заслонке разрежение из цилиндра передается через впускной трубопровод в смесительную камеру и диффузор и вызывает в них движение воздуха. Величина разрежения в смесительной камере и диффузоре может регулироваться дроссельной и воздушной заслонками.

Воздух, всасываемый в цилиндр двигателя, последовательно проходит через воздухоочиститель, патрубок и диффузор. Так как проходное сечение в горловине диффузора уменьшается, то скорость воздуха в ней возрастает и разрежение увеличивается. Вследствие разницы между атмосферным давлением в поплавковой камере и давлением в диффузоре топливо вытекает из распылителя. Струи воздуха движутся через диффузор со скоростью, примерно в 25 раз большей скорости капель топлива, поступающих из распылителя. Поэтому капли топлива распиливаются на более мелкие частицы и, смешиваясь с воздухом, образуют горючую смесь, которая подается в цилиндр двигателя.

В результате распыливания поверхность соприкосновения частиц топлива с воздухом увеличивается, топливо интенсивно испаряется. Приготовленная карбюратором горючая смесь неоднородна: она состоит из смеси паров и капелек неиспарившегося топлива с воздухом. Для обеспечения более полного испарения топлива впускной трубопровод обычно подогревают отработавшими газами или жидкостью из системы охлаждения. Загрязнение воздухоочистителя вызывает повышение разности давлений в поплавковой камере и диффузоре (увеличение разрежения в диффузоре) и, следовательно, повышение расхода топлива через жиклер. Для устранения этого недостатка у многих карбюраторов поплавковая камера сообщается не с атмосферой, а с входным патрубком карбюратора. Такая поплавковая камера называется балансированной (уравновешенной).

Рис. 3. Схема двухкамерного карбюратора с параллельным открытием дроссельных заслонок:
1,2 — смесительные камеры; 3, 4 — дроссельные заслонки; 5 — поплавковая камера

По направлению потока воздуха, а затем и горючей смеси карбюраторы бывают с восходящим, падающим и горизонтальным потоками. Наибольшее распространение (на всех автомобильных двигателях) получили карбюраторы с падающим потоком. При установке их на двигатели улучшается наполнение цилиндров и облегчается доступ к отдельным деталям карбюратора.

В зависимости от количества смесительных камер (главных воздушных трактов) карбюраторы подразделяются на однокамерные и многокамерные. Последние могут быть двухкамерные и четырехкамерные.

Многокамерные карбюраторы могут быть с параллельным и последовательным открытием дроссельных заслонок. В первом случае обе дроссельные заслонки открываются одновременно, во втором — неодновременно.

ᐉ Элементарный карбюратор

СОДЕРЖАНИЕ:

• Для чего служит карбюратор?
• Устройство и работа элементарного карбюратора
• Кто изобрел первый карбюратор?

Для чего служит карбюратор?

Карбюратор нужен для приготовления горючей смеси из жидкого топлива и воздуха для питания карбюраторных двигателей внутреннего сгорания. Топливо в карбюраторе распыливается и перемешивается с воздухом, после чего подаётся в цилиндры.

Устройство и работа элементарного карбюратора

Принципиальная схема элементарного карбюратора показана на рисунке ниже.

Основными элементами карбюратора являются поплавковая камера 8 с поплавком 2 и запорным клапаном 1, топливный жиклер 7, дроссельная заслонка б, распылитель 4 и диффузор 5. Свободный от топлива объем поплавковой камеры сообщается, как показано на рисунке. с началом воздушного канала. В этом случае поплавковую камеру называют сбалансированной.

С помощью поплавка 2 и игольчатого клапана 1 в поплавковой камере 8 поддерживается примерно постоянный уровень топлива. Для предотвращения вытекания топлива через распылитель устье распылителя располагают выше уровня топлива в поплавковой камере на 2—8 мм.

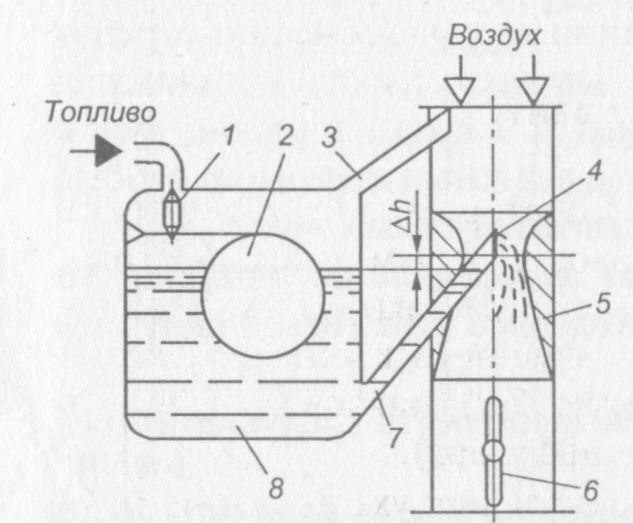

Рис. Принципиальная схема простейшего карбюратора: 1 — запорный клапан; 2 — поплавок; 3 — балансировочный канал; 4 — распылитель; 5 — диффузор; 6 — дроссельная заслонка; 7 — жиклер; 8— поплавковая камера

Топливный жиклер 7 дозирует топливо, поступающее через распылитель 4 в воздушный канал карбюратора. Дроссельной заслонкой регулируется количество горючей смеси, подаваемой из карбюратора во впускной тракт и цилиндры двигателя.

На тракте впуска между окружающей средой и цилиндром создается перепад давлений, в результате которого воздух из окружающей среды поступает в воздушный канал карбюратора и движется по этому каналу. В диффузоре 5 сечение воздушного потока уменьшается, в результате чего повышается его скорость и создается местное разряжение. Максимального значения разряжение достигает в наиболее узкой части диффузора, где обычно устанавливается сопло распылителя 4. Под действием разряжения в диффузоре топливо из распылителя фонтанирует в воздушный канал. При выходе из сопла распылителя топливо подхватывается воздушным потоком и, перемещаясь по воздушному каналу со значительно меньшей скоростью, чем воздух, мелко распыляется. Затем в смесительной камере, которая находится в зоне дроссельной заслонки, распыленное топливо частично испаряется, образуя горючую смесь.

В зависимости от направления потока горючей смеси различают карбюраторы с восходящим, падающим и горизонтальным потоками. Наибольшее распространение получили карбюраторы с падающим потоком, так как они обеспечивают более равномерное распределение горючей смеси по цилиндрам, что улучшает мощностные и экономические показатели двигателя.

В зависимости от количества смесительных камер различают однокамерные и двухкамерные карбюраторы. Применение двух и более камер также позволяет улучшить смесеобразование, т. е. обеспечить более качественное перемешивание топлива с воздухом и равномерное распределение смеси по цилиндрам в многоцилиндровом двигателе.

Кто изобрел первый карбюратор?

Первый в мире карбюратор был изобретен совместно венгерским инженером и изобретателем Яношем Чонка и венгерским физиком Донатом Банки в 1893 году.

Янош ЧонкаДонат Банки

Изобретение Банки и Чонкой карбюратора внесло большой вклад в развитие автомобильной промышленности, т.к. до этого момента не было придумано более эффективного способа правильно смешивать топливо и воздух для двигателя. Ходят слухи, что идею для создания карбюратора Банки позаимствовал у цветочницы, когда случайно обратил внимание на то, как она опрыскивает свои цветы водой изо рта.

Рубрика:ТеорияМетки: Карбюратор автомобильный

Конструкция и работа, схема простого карбюратора

Содержание

КАРБЮРАТОРЫ

Карбюратор представляет собой устройство, используемое для распыления и испарения топлива и смешивания его с воздухом в различных пропорциях для замены. условия эксплуатации двигателей. Процесс разложения и смешивания топлива с воздухом называется карбюратором. Следует четко понимать термины испарения и распыления. Испарение — это изменение состояния топлива из жидкого в парообразное, тогда как распыление — это механическое разбиение жидкости на мелкие частицы, так что каждая мельчайшая частица топлива окружена воздухом.
Карбюратор должен подавать топливно-воздушную смесь в правильной пропорции при различных условиях температуры, скорости и нагрузки на двигатель. Относительно богатая смесь воздух-топливо с соотношением 12:1 требуется двигателю при ускорении или работе на высоких скоростях. При движении по ровным дорогам достаточно более бедной смеси с соотношением воздух-топливо 16:1. Для холостого хода нужна более богатая смесь примерно 14:I. Точно так же при холодном пуске требуется очень богатая смесь с соотношением 9:1.

Подробнее :

• Типы карбюраторов | Функции карбюратора
• Карбюратор — схема, работа, части, типы
• Конструкция и рабочая схема простого карбюратора, используемого в бензиновом двигателе

Основные компоненты простого карбюратора поплавковая камера, поплавок, сопло, Вентури, дроссельный клапан, впускной клапан и дозирующий жиклер. В поплавковой камере постоянный уровень бензина поддерживается поплавком и игольчатым клапаном. Поплавковая камера вентилируется в атмосферу. Он используется для поддержания атмосферного давления внутри камеры. Поплавок, который обычно представляет собой металлический полый цилиндр, поднимается и закрывает впускной клапан, когда уровень топлива в поплавковой камере увеличивается до определенного уровня.

Смесительная камера содержит трубку Вентури, сопло и дроссельный клапан. Трубка Вентури снабжена впускным коллектором. Эта трубка имеет узкое отверстие, называемое Вентури. Сопло расположено чуть ниже центра этой трубки Вентури. Форсунка удерживает тот же уровень бензина, что и уровень в поплавковой камере. Смесительная камера имеет два дроссельных клапана. Одним из них является впуск воздуха в смесительную камеру, известную как дроссельный клапан. Другой b для подачи воздушно-топливной смеси в двигатель, известный как дроссельная заслонка.

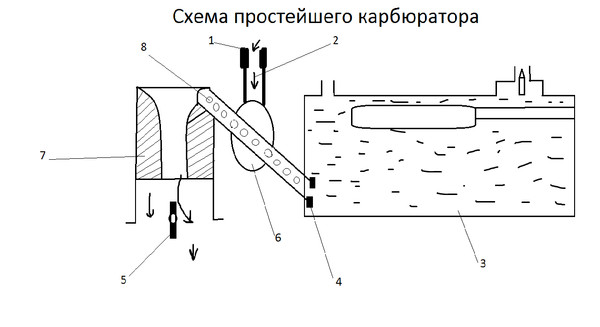

Схема простого карбюратора :

Схема простого карбюратора

Рабочий:

Во время такта всасывания внутри цилиндра создается вакуум. Это вызывает разницу давлений между цилиндром и снаружи карбюратора. Благодаря этому в карбюратор поступает атмосферный воздух. Воздух проходит через трубку Вентури. Вентури увеличивает скорость воздуха и снижает давление. Он создает частичный вакуум на кончике сопла. Из-за этого вакуума топливо выходит из форсунки в виде мелкой струи. Эти мелкие частицы топлива смешиваются с поступающим воздухом, образуя воздушно-топливную смесь. Таким образом, он подает в двигатель однородную топливно-воздушную смесь.
