Расшифровка схем подключения гидрораспределителей

В зависимости от способа соединения и разъединения каналов внутри самого гидрораспределители подразделяются на золотниковые гидрораспределители и клапанные. В наше время большой популярностью пользуется подобный материал, как алюминий. Кстати, если вас интересует лист алюминиевый рифленый апельсиновая корка, переходите на сайт cvetprokat.com.ua.

Схема золотникового гидрораспределителя

Гидрораспределители золотникового типа  изображаются в зависимости от конструкции в виде в двух или трех прилегающих друг к другу квадратов, внутри которого проведены линии, показывающие направление течения жидкости через аппарат. С помощью двух изображаются двухпозиционные распределители, т.е. такие, которые могут занимать только два различных положения, обозначенными маленькими буквами “а” и ”b”. С помощью трех квадратов изображаются трехпозиционные распределители, т.е. такие, которые могут занимать еще и третье , среднее положение, обозначенное буквой “о”.

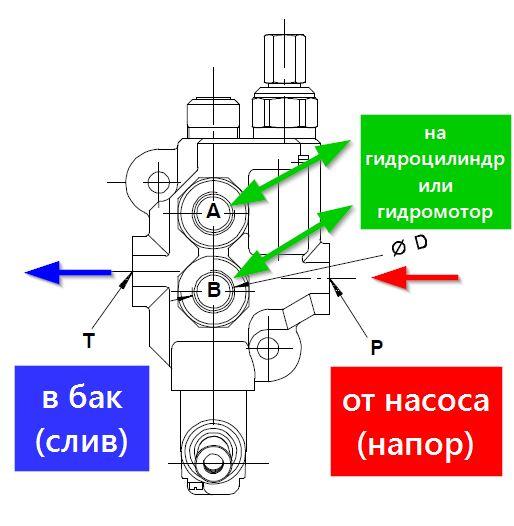

Каналы распределителя обозначены большими буквами “P”, ”T”, ”A”и ”B”, где Р- нагнетательная магистраль,Т- сливная магистраль, а А и В – магистрали подводящие и отводящие жидкость к гидродвигателю и от гидродвигателя. Для того, чтобы представить себе как происходит распределение жидкости, необходимо мысленно представить распределитель в ту или иную позицию и соединить магистрали системы с соответствующими каналами распределителя.

Схема клапанного гидрораспределителя

Символическая схема гидрораспределителя клапанного  типа  является комбинацией символов распределителя золотникового типа и обратных клапанов размещаемых в тех или иных каналах распределителя.

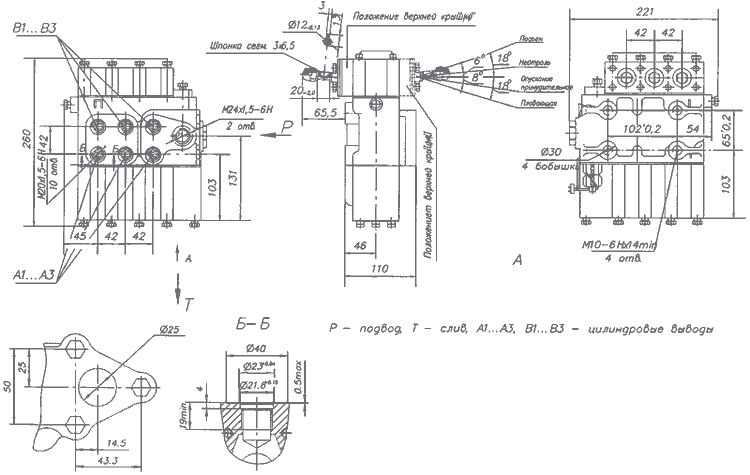

Подключение гидрораспределителя

В золотниковых распределителях подключение каналов осуществляется за счет перемещения золотника в центральном отверстии корпуса. В котором выполнены кольцевые каналы подвода жидкости и отвода ее в сливную магистраль(“P” и ”T”) и каналы “А” и ”В”, подводящие жидкость к гидрораспределителям или другим компонентам гидросистемы и отводящие ее от них.   Эти каналы пересекают центральное отверстие и образуют с ним распределительные кромки, взаимодействующими с кромками, образованными поясками золотника.

Существует множество вариантов подключения каналов в разных позициях золотника и в зависимости от того, как эти подключения осуществляются, различают разные схемы гидрораспределителей. Эти схемы имеют цифровое обозначение и символическое, показывающее с помощью линий со стрелками как каналы соединяются в различных позициях золотника. Позиции обозначаются буквами “а”, ”в” и ”0”, где “а” – соответствует крайнему правому положению золотника, “в” – крайнему левому положению, а “0” – нейтральному или среднему положению. Двухпозиционные распределители могут занимать только положение  “а ” и  ”в ”, а трехпозиционные – положение “0”. Буквой “Р” обозначается повод жидкости к распределителю, буквами ”А” и ”В” – отводы в гидросистему, а буквой ”Т” – отвод от распределителя на слив.

Символическое изображение схем подключения гидрораспределителей, реализуемых тем или иным видом распределителя, с указанием основных и промежуточных позиций приведено на рис. . Базовыми вариантами подключения гидрораспределителя для нейтральной позиции являются случаи, когда все каналы разобщены и когда все каналы сообщены (схемы 44 и 14). Остальные варианты являются  той или иной комбинацией этих случаев. Схемы 84. 84а и 124 отличаются тем, что сообщающиеся каналы представляют собой существенное сопротивление для протекающей жидкости, то есть в этих схемах предусмотрено дросселированные потока жидкости в соответствующих каналах в нейтральной и промежуточных позициях. Но дросселирование отсутствует в основных позициях золотника.

Поделитесь информацией с друзьями в социальных сетях

6
из 6.
Оценок: 556.

Схемы гидрораспределителей (устройство, принцип работы, условные обозначения) в Промснаб СПб

Гидрораспределитель отвечает за изменение и регулирование направления потоков гидравлической жидкости в гидролиниях. В зависимости от назначения и функционала гидроспределителя различают следующие типы:

• Направляющий распределитель изменяет направление потока гидравлической жидкости в соответствии с внешним управляющим сигналом. Он перекрывает или изменяет направление потока за счет полного открытия или полного перекрытия проходных сечений.
• Дросселирующий распределитель не только изменяет направление потока гидравлического масла в нескольких линиях, но и регулирует расход и давление рабочей среды в зависимости от внешнего воздействия.

С помощью гидравлической схемы можно быстро понять устройство и тип распределителя. Она состоит из простых графических символов. Обозначения на таких схемах регулируются ГОСТом 2.781-68. Далее подробнее разберем каждый символ на гидравлической схеме распределителя.

Каждый распределитель схематически изображается как несколько прилегающих друг к другу квадратов. Количество квадратов зависит от количества положений распределителя, таким образом мы можем понять какой перед нами распределитель: двухпозиционный, трехпозиционный или многопозиционный. Например, два квадрата обозначают двухпозиционные распределители, т.к. они занимают только два различных положения, обозначенными маленькими буквами “а” и ”b”. С помощью трех квадратов изображают трехпозиционные распределители. В отличие от двухпозиционного он занимает и третье, среднее положение, обозначенное буквой “о”.

Линии демонстрируют связь между каналами распределителя в различных его положениях. По числу линий мы можем определить какой перед нами гидрораспределитель: двухлинейный, трехлинейный, четырехлинейный, пятилинейный или специальный. Стрелки внутри квадратов показывают направление течения жидкости. Точками выделают места соединений проходов. Если проход закрыт, его изображают тупиковой линией с поперечной чертой.

Пример:

На рисунке изображён четырехлинейный трех позиционный распределитель, т.к. на схеме показаны три квадрата с четырьмя линиями A, B, P, T. Маркировка «P» обозначает канал подвода рабочей жидкости. «T» обозначает канал слива гидравлической жидкости. «A» и «B» – рабочие гидролинии.

Все эти обозначения едины для всех видов распределителей: для золотниковых, крановых и клапанных гидрораспределителей, т. е. условное обозначение не отражает конструкцию запорно-регулирующих элементов.

Рассмотрим стандартные схемы золотниковых гидрораспределителей. Данный вид наиболее популярный в гидравлике. Они так называются, т.к. роль запорного элемента выполняет золотник. Такие гидрораспределители используются в оборудовании с номинальным давлением до 32 Мпа.

Стандартные схемы золотниковых гидрораспределителей:

Благодаря гидросхемам гидрораспределителей инженер-механик понимает, как и в каком месте необходимо устанавливать клапаны, а также возможную причину поломки распределителя.

Смотрите также:

• Секционные распределители
• Гидрораспределители
• Золотниковые гидрораспределители
• Моноблочные распределители
• Гидрораспределители Badestnost
• Золотниковый гидрораспределитель P40
• Золотниковый гидрораспределитель P80
• Золотниковый гидрораспределитель P120

12 В постоянного тока, одностороннего действия – KTI Hydraulics, Inc.

Инструкции по установке: 12 В пост. тока, одностороннего действия

ВКЛЮЧЕНИЕ питания / ВЫКЛЮЧЕНИЕ силы тяжести

Загрузите инструкции по установке или используйте вкладки ниже для получения инструкций по установке.

• Инструкция по установке

• Рекомендации по жидкости

• Кабели батареи

• Гидравлика и электропроводка

1. При хранении пульта дистанционного управления, состоящего из трех частей, рекомендуется хранить блок дистанционного переключателя в автомобиле. Это поможет сохранить новое состояние пульта дистанционного управления и предотвратит кражу.
2. Снять двухкнопочный брелок с блока питания на быстроразъемном соединении.
3. Установите блок питания с помощью двух монтажных болтов 3/8-16 UNC (Схема A-2).
4. Установите 9/16-18 SAE ORB, SAE #6, гидравлический фитинг в отверстие «P». Крутящий момент до 18 фут-фунтов.
5. Подсоедините гидравлическую линию от основания цилиндра к порту «P». Проверьте характеристики крутящего момента фитингов шлангов (Диаграмма A-4).
6. При полностью втянутом цилиндре снимите крышку заливной горловины/сапуна и заполните резервуар гидравлической жидкостью до «Full Line» (см. рекомендации по жидкости).
7. Подсоедините кабель заземления аккумулятора к клемме заземления двигателя постоянного тока (Схема A-3).
8. Подсоедините положительный кабель от аккумулятора к пусковому соленоиду (Схема A-5). (Пожалуйста, см. таблицу «Калибр аккумуляторных кабелей», чтобы узнать, какой калибр подходит для вашей длины кабелей. )
9. С помощью гаечного ключа удерживайте нижнюю гайку на месте и затяните верхнюю гайку (с усилием 3 футо-фунта), чтобы закрепить соединения аккумулятора.
10. Повторно подключите двухкнопочный пульт дистанционного управления к быстроразъемному соединению.
11. Заполните бачок рекомендованной гидравлической жидкостью до отметки «Полная линия», расположенной сбоку бачка.
    а. Полностью выдвиньте цилиндр, а затем полностью втяните его.
    б. Сделайте это несколько раз, чтобы убедиться, что весь воздух удален из системы.
12. Замените крышку заливной горловины/сапуна.

Схема A-1

Не смешивайте гидравлические жидкости.

KTI рекомендует использовать гидравлическое масло премиум-класса, чтобы обеспечить оптимальную производительность и срок службы системы. Выбирайте масло с противоизносными свойствами, ингибиторами коррозии и окисления, ингибиторами пенообразования и хорошей стабильностью. Примеры гидравлических масел премиум-класса: Chevron Rando HDZ, Mobil DTE 10, серии DTE 20, AMSOIL и Shell Tellus.

Automotive Transmission Fluid (DEXTRON III) допустимы при нормальных условиях.

Авиационные масла, такие как серия Valvoline ROYCO или Mobil Aero HF или HFA, могут использоваться в длительных условиях экстремально низких температур.

Не используйте биоразлагаемую гидравлическую жидкость с уплотнением из буна. Биоразлагаемая гидравлическая жидкость совместима с уплотнениями из витона (дополнительно).

Кабели аккумулятора

Чтобы свести к минимуму падение напряжения, увеличьте сечение кабелей аккумулятора по мере увеличения длины плюсового кабеля и кабеля заземления. Низкое напряжение приведет к тому, что двигатель будет работать с большей силой тока, что приведет к повреждению других электрических компонентов.

Гидравлическая схема

Электрическая схема

Для получения дополнительной информации о гидравлических силовых установках KTI свяжитесь с одним из наших специалистов по телефону (949) 752-8818 или отправьте нам сообщение.

(949) 752-8818

Как настроить вашу одноточечную или многоточечную гидравлическую систему

Гидравлические системы для подъема, опускания или тяги могут варьироваться в зависимости от каждого отдельного проекта. Существует множество возможных конфигураций, поэтому следует тщательно выбирать правильные компоненты для вашей системы, чтобы обеспечить безопасный и успешный результат.

Важно! Для неопытных людей понимание гидравлических систем под давлением может быть сложным. У каждого тяжеловесного проекта есть свои уникальные требования, и использование неправильной настройки может привести к катастрофическим последствиям. Прежде чем приступить к работе, проконсультируйтесь с квалифицированным и опытным специалистом.

Далее следует простой вводный обзор того, как настроить подъемную систему для тех, кто не знаком или не знает о доступных опциях. Для начала мы собрали восемь примеров, начиная от простых комплектов цилиндров с ручным насосом и заканчивая сложными синхронными подъемными системами.

Если вам нужна консультация по выбору подходящего гидроцилиндра, обратитесь к нашему Руководству покупателя.

См. Руководство по выбору цилиндров

Базовая установка одностороннего действия для гидравлических цилиндров общего назначения

На этой схеме показана очень простая гидравлическая система, подходящая для одностороннего подъемного оборудования. Подобные устройства можно использовать в самых разных ситуациях технического обслуживания общего назначения или в гидравлическом прессе.

На нем изображен ручной насос для управления подачей цилиндра. (Обратите внимание, что его можно заменить насосом с приводом). Стоит знать, что для цилиндра грузоподъемностью 25 тонн и выше может потребоваться много ходов ручного насоса, особенно для приложений с более длинным ходом.

• Для удобства такой набор часто можно приобрести в виде комплекта. В них есть все необходимое, в том числе чехол для хранения и защиты предметов.
• Вы также можете приобрести наборы для технического обслуживания и полезные аксессуары для цилиндров, такие как опорные плиты для дополнительной устойчивости или наклонные седла для предотвращения повреждения плунжера. Эти дополнительные элементы обеспечивают большую универсальность и могут помочь продлить срок службы цилиндра.
• Даже в такой простой установке, как эта, всегда рекомендуется использовать манометр, так как он дает окно в гидравлическую систему. Узел манометра Enerpac GA45GC 45® идеально подходит для использования с ручным гидравлическим насосом.

Комплект с цилиндром одностороннего действия с увеличенным ходом

Здесь показана еще одна базовая гидравлическая система, использующая гидравлический цилиндр одностороннего действия. На этот раз он включает в себя цилиндр с более длинным ходом и пневматический гидравлический насос.

Обратите внимание на использование опорной плиты цилиндра серии JBI, которая повышает как стабильность, так и распределение нагрузки.

При использовании любого из наших механических насосов (воздушных/электрических) мы всегда рекомендуем использовать наши манометры, заполненные глицерином, чтобы снизить вибрацию иглы и обеспечить точное считывание давления.

Цилиндр двустороннего действия для механизированного втягивания тяжелых грузов

При опускании тяжелого груза иногда важно контролировать втягивание. Когда это требуется, следует использовать систему, предназначенную для цилиндра двойного действия. Цилиндр двустороннего действия использует гидравлику для подъема или опускания груза, в отличие от цилиндров одностороннего действия, которые полагаются на возвратную пружину и силу тяжести для втягивания плунжера. Последнее может занять много времени. (особенно на длинноходных цилиндрах).

• Использование обратного клапана с пилотным управлением (v66), установленного во впускном отверстии цилиндра для временного удержания нагрузки.
• Как и прежде, при использовании помпы с механическим приводом используйте заполненный глицерином манометр, чтобы свести к минимуму вибрацию иглы.
• На приведенной выше схеме показан насос с приводом, но можно использовать и ручной насос, однако убедитесь, что резервуара насоса достаточно для полного выдвижения и втягивания цилиндра(ов).
• Обратите внимание, что необходим насос с 4-ходовым распределительным клапаном.
• Установите клапаны управления потоком на обеих линиях подачи/отвода для лучшего контроля/точной настройки.

Совет по безопасности – Убедитесь, что все муфты подсоединены и работают должным образом – неисправная или неправильно прикрепленная муфта может блокировать поток, что может привести к потенциальному повышению давления, что приведет к выходу избыточного давления из внешнего предохранительного клапана на цилиндре.

2 Цилиндр двустороннего действия для толкающего или тянущего применения

Описанная выше система предназначена для приложений, требующих 2 точки подъема, где необходим управляемый подъем. Блоки коллектора используются для разделения обоих направлений потока на 2 цилиндра, а в линии подачи используются клапаны управления потоком, позволяющие точно настроить синхронность подъема в нескольких точках. Обратите внимание, что манометр входит в линию подачи.

• Проточные клапаны добавляются к коллекторам для контролируемого расширения.
• Всякий раз, когда вы собираетесь использовать несколько цилиндров, убедитесь, что насос имеет достаточно большой резервуар, чтобы вместить достаточное количество гидравлической жидкости для хода всех цилиндров.
• Если требуется контролируемое втягивание, вы можете установить клапаны управления потоком в коллектор линии втягивания.
• Необходим насос с 4-ходовым распределительным клапаном.
• Для удобства вы можете использовать узлы манометров управляющего коллектора Enerpac AM42GC/AM41GC, которые включают в себя коллектор, регулирующие клапаны, манометры и соединители для четырех мест установки домкрата.

2 Установка цилиндров с использованием цилиндров одностороннего действия

Выше показана другая двухточечная установка подъема, но на этот раз она упрощена за счет использования цилиндров одностороннего действия. С каждым цилиндром используется предохранительный удерживающий клапан для временного удержания груза.

Для долговременного удержания груза рассмотрите гидравлические цилиндры Enerpac со стопорной гайкой, которые механически блокируют груз, обеспечивая безопасную работу в зоне и вокруг нее.

Совет по безопасности – Никогда не работайте под гидравлически подвешенным грузом. Всегда механически фиксируйте груз либо с помощью стопорных блоков, либо с помощью механических цилиндров с контргайками.

Многоточечная гидравлическая система с 4 цилиндрами одностороннего действия

Выше показана обычная многоточечная гидравлическая система с использованием цилиндров одностороннего действия и распределительных коллекторов.

• Рекомендуется установить манометры на каждом выпускном отверстии коллектора управления, так как это покажет распределение нагрузки по четырем точкам подъема. Это помогает контролировать нагрузку и повышает синхронность.
• Опорные плиты серии JBI используются для повышения устойчивости за счет распределения нагрузки по большей площади поверхности.
• V66 Пилотные обратные клапаны используются для временного удержания груза.
• Если требуются длительные периоды удержания груза, рассмотрите возможность использования механических цилиндров со стопорными гайками Enerpac и/или использования рифления.

4-точечная установка с использованием 4 цилиндров одностороннего действия и НОВОГО раздельного коллектора Enerpac

На приведенном выше рисунке показана альтернативная 4-точечная установка, в которой используется новый раздельный коллектор Enerpac (SFM). SFM распределяет поток равномерно по всем точкам подъема независимо от распределения нагрузки по подъемным цилиндрам. Особенности и преимущества SFM показаны ниже;

• Клапаны компенсации нагрузки для синхронного подъема и опускания тяжелых грузов
• Равномерный поток из всех выпускных отверстий независимо от распределения нагрузки по гидравлическим цилиндрам
• SFM42 может использоваться для цилиндров как одностороннего, так и двустороннего действия для большей универсальности.
• Манометры установлены на всех выходных патрубках для понимания распределения нагрузки между местами установки домкрата.
• Помогает управлять синхронными движениями при подъеме или опускании.

Насосы с разделенным потоком для многоточечного синхронного подъема s

Насосы с разделенным потоком обладают многими преимуществами при крупномасштабном многоточечном подъеме. Для операций подъема и опускания с несколькими точками насосы с разделенным потоком являются гораздо лучшей альтернативой, чем использование насосов с независимым приводом.

Вверху: Насос с разделенным потоком, работающий на многоточечном подъемнике с четырьмя SCJ50. Простое управление
с помощью джойстика или подвесного пульта управления обеспечивает управляемый подъем, несмотря на неравномерную нагрузку на
за каждую точку подъема.

В зависимости от выбранной конфигурации они могут обеспечивать исключительную точность управления +/- 1 мм на опережающий и отстающий цилиндры домкрата. См. доступные варианты, описанные ниже,

Стандартный насос с разделенным потоком серии SFP s

Когда синхронизация максимум 4% допустима, стандартные насосы с разделенным потоком серии SFP представляют собой безопасное и экономичное решение.

Если вам нужно более 8 точек подъема, их можно объединить в сеть с дополнительными насосами с разделенным потоком, увеличив количество точек подъема до впечатляющих 32 единиц!

• Предлагается с 2, 4, 6 или 8 выходами с разделенным потоком
• Индивидуальная или одновременная работа для клапанов с функцией выдвижения/удержания/отвода
• Расход на выход в диапазоне от 0,27 до 4,2 л/мин при 700 бар
• Подходит как для цилиндров одинарного, так и для двустороннего действия
• Клапаны компенсации нагрузки управляют операциями подъема и опускания с точностью до 4% между ведущими/отстающими цилиндрами
• Доступны с резервуарами емкостью 20, 40 или 150 литров.

Насосы с разделенным потоком с программируемым логическим управлением

Для приложений с высокой точностью насосы с разделенным потоком серии SFP можно модернизировать, чтобы они стали управляемыми ПЛК синхронными подъемными системами. Это расширяет возможности SFP по превращению в точную синхронную систему подъема/опускания, способную достигать точности +/- 1 мм от опережающего/отстающего гидравлического цилиндра.

Модернизация до сетевых насосов с разделенным потоком, позволяющая использовать до 32 точек подъема

В этой модернизации используются внешние датчики хода, которые обмениваются данными с главным блоком управления для обеспечения непрерывной обратной связи. Точно так же модернизированные насосы с разделенным потоком серии SFP также могут быть объединены в сеть для создания впечатляющей системы синхронного подъема с 32 точками — без необходимости изменения какого-либо стандартного оборудования SFP.

Помимо перечисленных выше впечатляющих возможностей, системы SFP предлагают дополнительные элементы, показанные ниже:

• Управление несколькими насосами с разделенным потоком с помощью одного главного блока управления
• Насосы могут располагаться ближе к точкам подъема, что приводит к более короткому шлангу длины для повышения точности.
