принцип работы и схема подключения

Любой автомобиль располагает собственной бортовой автономной электрической сетью со всеми присущими элементами, источником энергии, накопителем и потребителями. Каждый из узлов функционально закончен, они объединяются электрической проводкой, а параметры сети чётко стандартизованы благодаря накопленному опыту производства автомобильного электрооборудования.

Содержание статьи:

  • 1 Для чего в машине нужен генератор
  • 2 Виды
  • 3 Устройство
    • 3.1 Генератор постоянного тока
    • 3.2 Генератор переменного тока
  • 4 Схема подключения
  • 5 Принцип работы
  • 6 Основные неисправности
  • 7 Как проверить автомобильный генератор

В качестве источника питания электроники выступает генератор, о котором и пойдет речь в этой статье.

Для чего в машине нужен генератор

Вся энергия в бортовую сеть поступает от двигателя внутреннего сгорания. Механическая энергия вращения его коленчатого вала должна быть преобразована в электрическую. Эту роль и выполняет генератор.

Читайте также: Топливный фильтр, виды, месторасположение и замена

В типовом варианте его ротор снабжён шкивом, на который надет гибкий ремень, передающий вращения от аналогичного шкива на носке коленчатого вала. Параллельно от того же ремня могут приводиться и прочие навесные агрегаты, но традиционно он именуется генераторным.

На выходе генератора образуется электрическое напряжение, способное поддерживаться в заданном диапазоне при отдаче любого тока от нуля до максимума, лимитированного номинальной мощностью.

Эту мощность прибор отдаёт при максимально допустимых оборотах ротора, привязанных к предельной частоте вращения коленвала путём подобранного передаточного соотношения ременного привода.

Виды

Выделяется два основных типа автомобильных генераторов:

  • Постоянного тока, вырабатывается напряжение определённой полярности уже непосредственно на обмотках;
  • Переменного тока, поскольку требуется всё же постоянное напряжение, то генератор снабжён внутренним полупроводниковым выпрямителем.

В настоящее время используется только второй тип, поскольку он обладает бесспорными преимуществами, причём его обмотки выдают трёхфазное напряжение, как легче поддающееся сглаживанию пульсаций и позволяющее эффективнее использовать массогабарит прибора.

Что находится внутри данного прибора разберем ниже.

Устройство

Внешне все генераторы на первый взгляд похожи, но те кто знаком с электротехникой легко определит с каким прибором имеет дело. Ситуация упрощается тем, что машины постоянного тока использовались только на совсем уж реликтовых автомобилях, давно снятых с производства.

Генератор постоянного тока

В состав динамомашины постоянного тока входят:

  • корпус;
  • обмотки возбуждения на статоре, неподвижно закреплённом в корпусе;
  • силовые обмотки на вращающемся якоре;
  • щёточный узел с меднографитовыми или угольными щётками, снимающими ток с коллектора вращающегося якоря;
  • регулятор напряжения, стабилизирующий выход путём регулирования тока возбуждения в обмотках электромагнитов статора;
  • приводной шкив на валу якоря;
  • подшипники, в которых вращается вал якоря.

Для создания приемлемой мощности на выходе весь агрегат приходилось выполнять массивным и металлоёмким, поэтому с появлением качественных выпрямительных полупроводниковых приборов генераторы постоянного тока на автомобилях применять перестали.

Генератор переменного тока

Принципиально он устроен похоже, но выходная мощность образуется многофазными обмотками статора, выполненными толстым проводом и не нуждающимися в мощных и ненадёжных токосъёмниках.

Состав оборудования тоже похож:

  • корпус с кронштейнами крепления и электрическими клеммами;
  • обмотки статора, установленные в корпусе, могут извлекаться при рассоединении его половин;
  • ротор с полюсами из мягкого электротехнического железа, медными обмотками и коллектором;
  • щёточный узел, где обычно устанавливается пара угольных щёток и встраивается интегральный полупроводниковый регулятор напряжения, через который на щётки поступает питание возбуждения;
  • блок выпрямителя, где расположен трёхфазный мост из шести силовых вентилей (диодов) и трёх относительно маломощных дополнительных диодов питания обмотки возбуждения, число диодов может отличаться в специфически устроенных современных конструкциях;
  • подшипники на валу ротора;
  • выходные разъёмы, силовой и управляющий, вторым силовым контактом выступает металлический корпус генератора;
  • шкив привода и крыльчатка принудительного охлаждения.

Весь конструктив крепится к передней части двигателя для удобной организации ременного привода от шкива коленвала. Часто отклонением генератора в сторону производится регулировка натяжения ремня, в тех случаях, когда более сложная конструкция привода навесных агрегатов не подразумевает наличие отдельного натяжителя с роликом.

Схема подключения

Схема подразделяется на силовую и управляющую цепи. Мощный выход генератора через силовой разъём из закреплённого гайкой на шпильке провода большого сечения соединяется непосредственно с плюсовой клеммой аккумуляторной батареи.

Тонкий управляющий провод чаще всего просто соединён с цепью зажигания через контрольную лампочку. Встречаются и иные схемы, когда лампочка имеет собственное управление от специально предназначенного контакта на корпусе.

Принцип работы

Перед началом работы в автомобиле включается зажигание, и на управляющий контакт генератора поступает напряжение через лампочку. Поскольку энергию генератор в этот момент не вырабатывает, то напряжение на контакте отсутствует, и лампочка оказывается под потенциалом аккумуляторной батареи. Индикатор светится, через обмотку возбуждения протекает начальный ток.

После запуска мотора вращающееся поле обмотки возбуждения на роторе создаёт ответную индукцию в обмотках статора и генератор начинает вырабатывать электроэнергию. Дополнительные диоды поднимают напряжение на контакте лампочки, перепад на ней отсутствует, и она перестаёт светиться, сигнализируя, что всё в порядке, генератор работает.

Электронная схема в реле-регуляторе щёточного узла отслеживает выходное напряжение, увеличивая или уменьшая ток возбуждения, таким образом поддерживая выход на заданном уровне, обычно это 14-15 вольт, в зависимости от типа применённого аккумулятора и его температуры.

Батарея под таким напряжением перестаёт отдавать ток и переходит в режим заряда или удержания, выполняя роль дополнительного фильтрующего элемента, поскольку напряжение генератора пульсирует с частотой трёхфазного выпрямителя.

Если включено много потребителей, а обороты двигателя малы, прибор не в состоянии отдавать требуемую мощность, напряжение уменьшается, а часть потребителей начинает питаться от аккумулятора.

При добавлении оборотов генератор увеличивает мощность, питает потребителей, а избыток её идёт на зарядку аккумулятора. Если батарея заряжена, а мощность избыточна, то реле-регулятор уменьшает ток возбуждения, чтобы не допускать опасного роста напряжения в сети.

Основные неисправности

Проявлением неисправностей становится выход напряжения в сети из заданных пределов, а также посторонние звуки из работающего генератора.

Причины могут быть различными:

  • износ щёточного узла, он заменяется вместе с интегральным реле;
  • глубокий износ коллектора щётками, если его уже невозможно устранить шлифовкой, меняются контактные кольца или якорь в сборе;
  • выход из строя подшипников якоря, их несложно заменить после полной или частичной разборки генератора;
  • выгорание диодов выпрямителя, в настоящее время их не меняют поодиночке, замене подлежит весь диодный мост;
  • короткие межвитковые замыкания или обрывы в якоре или статоре, соответствующие детали меняются;
  • обгорание или коррозия контактов, их тоже можно заменить или очистить.

Не относящейся непосредственно к генератору, но частой неисправностью является сильный свист при добавлении оборотов двигателя. Это свидетельствует о проскальзывании ремня на приводных шкивах, натяжение можно отрегулировать, но лучше такой ремень заменить.

При снятии генератора для ремонта целесообразно сразу поменять диодный мост, подшипники и реле-регулятор со щётками. Так отремонтированный прибор обретёт максимально возможную надёжность, хотя полную гарантию может дать только новый генератор от солидного производителя.

Как проверить автомобильный генератор

В идеале генератор надо проверять на стенде, где он будет раскручен до номинальных оборотов и максимально нагружен с проверкой отдаваемой в таком режиме мощности.

Но можно приблизительно проверить его и не снимая с автомобиля.

  1. К выходной клемме генератора подключается цифровой вольтметр (например, в составе мультиметра).
  2. Двигатель запускается. Показания вольтметра должны увеличиться до номинальных 14 – 14,5 вольт. Исключением станет случай, когда батарея сильно разряжена, тогда напряжение будет расти постепенно, по мере заряда.
  3. Двигатель выводится на средние или высокие обороты, а в автомобиле включаются фары и другие мощные потребители, общей потребностью не превышающие полную мощность генератора. Напряжение должно остаться стабильным, значит генератор отдаёт свою положенную мощность.
  4. От генератора не должно раздаваться характерных воющих звуков изношенных подшипников. При появлении сомнений достаточно снять ремень и прокрутить шкив вручную. Ротор должен вращаться абсолютно плавно, без вибраций и люфтов.

Новый генератор очень надёжен и первые проблемы могут возникнуть лишь после пробега в 100-150 тысяч километров. Но часто эти приборы ходят значительно больше, особенно с промежуточной заменой щёточного узла.

Стартер генератор карбюратор автоэлектрика –Различные схемы автомобильных генераторов

 Различные схемы автомобильных генераторов

Схемы с внешним регулятором напряжения

Схемы со встроенным регулятором напряжения

Схемы с питанием обмотки возбуждения от выхода генератора

Схемы генераторов с дополнительными диодами

Схемы с многофункциональными регуляторами напряжения

Общие описания

Схемы с питанием обмотки возбуждения от выхода генератора

Автомобильный генератор возбуждается от аккумулятора.  Как только включается зажигание, выходной транзистор регулятора открывается и через него идет  ток  возбуждения ,  генератор возбуждается. Когда генератор заработал, возбуждение происходит уже от самого генератора по той же цепи, через замок зажигания. При включенном зажигании в таких схемах плюс аккумулятора всегда остается подключенным к  обмотке возбуждения.

Регулятор напряжения может быть внешним и встроенным. Внешний регулятор это отдельная коробочка, которая соединяется с генератором проводами и стоит в стороне от генератора. Встроенный регулятор, входит в состав генератора, крепится внутри или снаружи корпуса, обычно, встроенный регулятор сделан вместе со щетками.

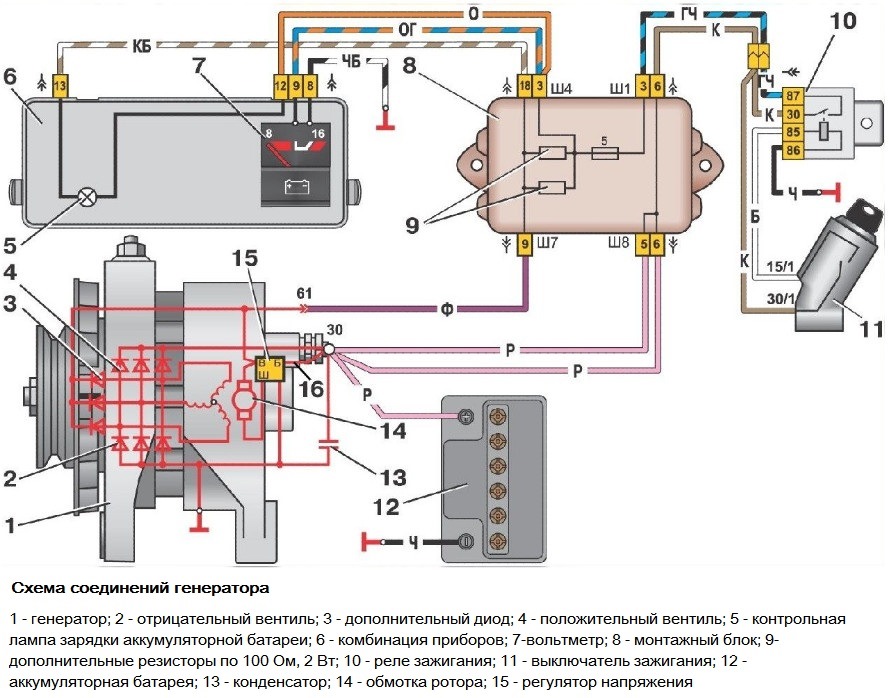

Это схема с внешним регулятором напряжения, с заземленной щеткой. По такой схеме сделан генератор Г 221, для автомобиля «Жигули» ВАЗ 2101,02, 03, 06, и ранней «Нивы»

Работа схемы автомобильного генератора (это описание применимо для всех последующих схем)

Схема генератора состоит из обмотки генератора, выпрямителя (Диодного моста), обмотки возбуждения в роторе, регулятора напряжения, аккумулятора и подключенных к генератору приборов электрооборудования. Аккумулятор и генератор работают совместно.  Когда генератор не работает все электрооборудование питается от аккумулятора. Когда генератор возбуждается, все начинает работать от генератора,  и  аккумулятор заряжается. Аккумулятор создает первоначальный ток, для возбуждения генератора, то есть, намагничивает ротор. Аккумулятор для генератора нужен обязательно. Если нет аккумулятора, генератор можно крутить сколько угодно, он не заработает.

При включении зажигания, ток от плюса аккумулятора идет в ротор через щетки. Этот ток проходит через открытый транзистор регулятора напряжения. Ток  обмотки ротора намагничивает железные полюса с клювами. Двигатель заводится,  ротор раскручивается, и обмотка статора начинает испытывать резкие изменения магнитного поля от мелькающих клювов ротора. В обмотке статора возникает Электродвижущая сила (ЭДС). В цепи обмотки появляется переменный ток. Этот ток проходит через диодный мост, становится выпрямленным, близким по форме к постоянному.

Обмотка и ротор

Диодный мост

На всех приборах автомобиля и на аккумуляторе начинает действовать напряжение генератора. Напряжение генератора становится выше ЭДС аккумулятора, и он начинает заряжаться.

Когда генератор работает, ток возбуждения в ротор идет уже не от аккумулятора, а от самого генератора.  Регулирование напряжения генератора происходит изменением тока возбуждения..

Проблема возникает в том, что, ЭДС генератора значительно превышает необходимое значение напряжения, для работы электрооборудования.  Для того, чтобы поддерживать напряжение на заданном уровне 13, 8 – 14, 2 Вольта, к генератору подключен регулятор напряжения, он ограничивает напряжение генератора..

Регулирование напряжения

При включении, регулятор обязательно открыт, чтобы пропустить ток возбуждения, который намагничивает ротор. Когда генератор раскручивается, ЭДС сильно вырастает, регулятор, подключенный в выходу генератора, чувствует, что напряжении становится выше и закрывается, ток возбуждения уменьшается, напряжение генератора падает. Регулятор чувствует, что напряжение стало ниже и снова открывается, появляется ток возбуждения и напряжение растет, регулятор снова закрывается, и т. д. Напряжение пилообразно изменяется и в среднем поддерживается на заданном уровне.

С увеличением количества включенных приборов, мощность которую отдает генератор растет, а значит, напряжение на выходе генератора снижается, регулятор напряжения отслеживает это снижение и поддерживает напряжение генератора, пока хватает его мощности.

Регулятор поддерживает заданное напряжение на выходе генератора при изменениях числа оборотов и изменениях нагрузки. Это обеспечивает правильную зарядку аккумулятора, и нормальную работу всего электрооборудования.

Схема с внешним регулятором с заземленным транзистором, используется для многих типов устаревших генераторов. 1631,  192,  и.т..п. для автомобилей Волга и Газель с двигателем 402. На многих американских автомобилях, вплоть, до 90 годов, применялись генераторы с внешним регулятором напряжения. Например автомобили «Газель» с двигателем «Крайслер» были сделаны по такой схеме.



Схема генератора со встроенным регулятором напряжения

В этом случае регулятор напряжения смонтирован в единый узел со щеточным узлом, и установлен на генератор.



По такой схеме сделаны генераторы 58.3701, для автомобиля «Москвич» и все генераторы для автомобилей УАЗ, ЗиЛ, ГАЗ  80 -х — 90-х годов выпуска.

Все три схемы — это  схемы с питанием обмотки возбуждения от выхода генератора. Первоначальное возбуждение происходит от аккумулятора, а после запуска  ток возбуждения берется с выхода генератора, то есть с той же самой точки.

Недостаток  Схемы с питанием обмотки возбуждения от выхода генератора.

Цепь возбуждения работает через замок зажигания, поэтому работа генератора зависит от состояния контактов замка зажигания, провода цепи возбуждения получаются очень длинными и, в целом, надежность  схемы недостаточно высокая.

Аккумулятор всегда подключен к плюсовому выводу генератора, это необходимо для того, чтобы генератор и аккумулятор могли работать как источники заменяя друг друга — двигатель не работает — источник аккумулятор, двигатель заработал — источник генератор, и все работает от него, а аккумулятор заряжается. Когда генератор не работает, аккумулятор, прямо  подключенный к нему, не может  бесполезно разряжаться через диодный мост потому, что диодный мост не пропускает ток в обратном направлении, но, через обмотку возбуждения в роторе, аккумулятор может разрядиться.

Если двигатель не завелся и генератор не заработал, а зажигание осталось включено, то идет ток ротора от аккумулятора (а это 3 – 5 Ампер) и разряжает его. По разным причинам такие ситуации иногда возникают и тогда, через несколько часов невыключенного зажигания, двигатель не заведется. Такие схемы, в которых ротор запитан от выхода генератора и, значит, подключен непосредственно к аккумулятору, могут привести к неожиданной разрядке аккумулятора.



Схемы генераторов с дополнительными диодами

Можно сделать схему возбуждения генератора более короткой и надежной. Ток возбуждения  проходит только внутри генератора и не проходит во внешнюю цепь через замок зажигания. Для этого ток возбуждения берется  с обмоток генератора, выпрямляется отдельным маленьким выпрямителем и отправляется сразу в обмотку возбуждения.

Схема с дополнительными диодами позволяет защитить аккумулятор от случайного разряда через обмотку возбуждения. В такой схеме обмотка возбуждение, на прямую, не подсоединена  к выходу генератора и аккумулятора. Ток возбуждения протекает не от выхода диодного моста, соединенного с аккумулятором, а  прямо от своих обмоток  в обмотку возбуждения, через дополнительный выпрямитель.

Для первоначального возбуждения приходится использовать аккумулятор. Ток первоначального возбуждения, при включении замка зажигания, проходит в обмотку возбуждения через лампочку. Лампочка имеет большое сопротивление, поэтому ток в цепи возбуждения протекает маленький (лампочка светится), такого тока вполне достаточно для подмагничивания ротора. Как только ротор подмагнитился, генератор начинает вырабатывать напряжение и появляется ток в обмотках, этот ток идет через дополнительные диоды в обмотку возбуждения и намагничивание ротора возрастает, так генератор, практически сразу, возбуждается, получив первоначальный толчок маленьким током через лампочку. Дальше генератор работает уже самостоятельно, потребляя необходимый ток возбуждения через дополнительные диоды.

Цепь внешнего возбуждения остается подключенной, она используется снова при следующем запуске двигателя. Лампочка, фактически, разделяет цепь первоначального возбуждения генератора и цепь рабочего возбуждения. Ток обмотки  возбуждения может достигать 5-и Ампер, но чтобы обмотка возбуждения не могла  потреблять такой ток от аккумулятора,  в цепи первоначального возбуждения и стоит лампочка ограничивающая этот ток. На первый взгляд проблема остается — если ротор генератора не крутится, а зажигание включено, то аккумулятор разряжается, но разражается очень маленьким током через лампочку (лампочка горит).  Ток лампочки может гореть несколько дней и это не приведет к полному разряду нормального аккумулятора.
Очень важное преимущество такой схемы состоит в том, лампочка  не только ограничивает ток разрядки аккумулятора через обмотку возбуждения, но то, что она становится очень полезным индикатором состояния системы генератор — аккумулятор и позволят контролировать процесс зарядки аккумулятора и исправность — неисправность генератора.

 Схема генератора с дополнительными диодами и регулятором напряжения  типа L (D+)

Схема генератора с возбуждением типа L.  Такая схема широко применялась на автомобилях выпуска 90-х годов. ВАЗ 2108-09, ВАЗ 2107 — 05, ВАЗ 2110, 11, 12, «Газель», «Волга» с двигателем 406, Генераторы 372.3701,  9402,3701, 9422, 3701, и многие другие. Генераторы BOSCH, VALEO

У регуляторов типа L, на точку L подключается выход лампочки для первоначального возбуждения, а когда генератор заработал, то на эту точку приходит напряжение самого генератора, через дополнительный выпрямитель. Такой регулятор считает, что напряжение на выходе дополнительного выпрямителя — это и есть напряжение бортовой сети, поэтому он поддерживает напряжение на выходе генератора, «опираясь» на значение напряжения на точке L. Это получается недостаточно точно.

 Такие регуляторы применялись на многих генераторах 90-х годов для автомобилей Mitsubishi, и их корейских клонах.

У регуляторов SL два входа. Точка L имеет такое же подключение, выполняет туже функцию, но, контрольное  напряжение, относительно которого нужно поддерживать заданное напряжение поступает на точку S. Это вход с высоким сопротивлением, который тока не потребляет. Он подключается на силовой выход генератора, где напряжение, действительно мало отличается от напряжения бортовой сети. Таким образом, регуляторы SL поддерживают напряжение на выходе генератора более точно, так как контролируют напряжение на самом выходе.  На точке S  при выключенном зажигании должно быть 12 Вольт (связь с аккумулятором). Если цепь оборвана, что иногда бывает, то генератор работает, но держит напряжение примерно на 1 Вольт выше нужного значения и требуется восстановление проводки, чтобы защитить аккумулятор от перезаряда.

Разрядка аккумулятора по цепи S невозможна так как вход S регулятора имеет очень большое сопротивление.

На Российском регуляторе SL  типа 1702.3702 (для  ВАЗ 2108)  неподключение или обрыв точки S, полностью отключает регулятор.

Такое решение использовали BOSCH, Mitsubishi, DELCO COR.  Генераторы БАТЭ для ВАЗ 2110 и для 406-го  двигателя 3202, 3222, были выполнены по этой схеме.

Обмотка, намотанная звездой, имеет среднюю точку, если ее подключить к выпрямителю, то с выпрямителя можно снять больший ток. Для выпрямления тока от средней точки нужно дополнительное плечо диодного моста, то есть нужно еще 2 диода. Таким образом, в том же корпусе и с той же обмоткой, можно получить генератор, который будет мощнее на 10 — 15 процентов, только нужен другой диодный мост, на 8 диодов. Такой генератор поддерживает работу большего числа потребителей, что актуально с увеличением числа электронных схем управления в современных автомобилях.





Лампочка

Лампочка не только ограничивает ток, но становится простым и очень полезным сигнализатором.

При включении зажигания лампочка загорается, через нее идет ток первоначально возбуждения, это значит, что цепь возбуждения целая и генератор готов к работе.

После запуска двигателя лампочка гаснет – это значит, что генератор заработал.

Если при включении зажигания лапочка не загорелась, то значит, цепь возбуждения не включилась и генератор не заработает.

Если лампочка загорелась, а после запуска двигателя не погасла, то значит, что цепь возбуждения целая, но генератор не заработал, надо искать неисправность, иначе, через два часа машина безнадежно встанет.

Если лампочка загорелась на ходу, то, то значит, генератор перестал работать (например, порвался ремень), двигатель продолжает работать, пока аккумулятор заряжен, но ехать нужно туда, где отремонтируют генератор.

Лампочка так действует потому, что с одной стороны, она подключается к плюсу аккумулятора, а с другой стороны к обмотке возбуждения. При включении замка зажигания, пока генератор стоит, появляется ток через обмотку возбуждения на минус и лампочка горит, показывая, что цепь возбуждения генератора целая. То есть, плюс питания подводится, лампочка целая, проводка до генератора целая, щетки на месте, контакт на кольцах хороший, обмотка ротора целая, регулятор целый, контакт на массу хороший. Как только генератор закрутился, и на выходе дополнительно выпрямителя, появляется плюс, который подействует на лампочку с другой стороны и лампочка погаснет (от плюса к плюсу ток не идет), это и означает, что генератор заработал.

Тусклое свечение лампочки может быть потому, что плохо затянут контакт плюсового вывода генератора, или неисправен диодный мост

Познакомимся с функцией контрольной лампочки генератора более подробно





Схема генераторов  DENSO, которые применялись на автомобилях Тойота

Схема генератора с регулятором напряжения  типа S IG L

Регуляторы такого типа применялись на генераторах фирмы Денсо для автомобилей Тойота

Регулятор представляет собой микросхему с несколькими навесными элементами.

Силовой транзистор Т2, который работает в ключевом режиме, включает и отключает ток возбуждения.

Транзистор Т1 управляет лампочкой контроля зарядки.

Микросхема работает по более сложной программе, чем регулятор на дискретных элементах, что позволяет упростить схему самого генератора.

Регулятор напряжения имеет разъем S IG L, для внешнего подсоединения, и клеммы для внутреннего подсоединения к цепям генератора B, P, F, E

Назначение выводов внешних

S – подвод напряжения с выхода генератора и аккумулятора для контроля уровня напряжения.

IG- питания цепей регулятора после включения замка зажигания

L — подключение лампочки контроля заряда

Назначение выводов внутренних соединений регулятора

B — подвод тока возбуждения от выхода генератора

P — подвод переменного напряжения с фазы генератора

F — отвод тока возбуждения от ротора

E – земля



Работа схемы

В выключенном состоянии к точке В подведен плюс от аккумулятора, но транзистор Т2 полностью закрыт и тока по цепи возбуждения нет. Плюс действует на точке S, но это вход с очень высоким сопротивлением и тока не потребляет.

При включении зажигания плюс от аккумулятора попадает на точку IG и на точку L через лампочку.

Микросхема DD получает питание по цепи IG. Транзистор Т1 открывается и лампочка загорается, сигнализируя о том, что генератор готов к работе, но еще не работает.

Микросхема DD переводит транзистор Т2 в импульсный режим, с такой скважностью, что среднее значение тока оказывается достаточным для подвозбуждения генератора. От плюса, через точку В, в обмотку возбуждения идет ток  через транзистор Т2. Ток очень маленький и противодействие ротора вращению двигателя получается очень слабым, что облегчает запуск двигателя и создает более щадящий режим для аккумулятора и стартера.

Стартер начинает раскручивать двигатель. Ротор вращается и подмагниченный начальным током возбуждения, начинает генерировать в обмотке генератора переменное напряжение.

Возникшее переменное напряжение, с одной из обмоток попадает на точку Р регулятора, и на соответствующую ножку микросхемы. Сигнал о появлении переменного напряжения, означает, что двигатель завелся и можно включать генератор. Микросхема переводит  транзистор Т2, на такую длительность импульсов при которой ток возбуждения  становится достаточно большим, чтобы генератор вышел на рабочее напряжение и начал отдавать достаточную мощность. Ток возбуждения (показано стрелками) от плюса, через точку В, идет в обмотку возбуждения, и через транзистор на Т2 на массу.  Ротор сильно намагничивается и генератор начинает работать. Транзистор Т1 получает от микросхемы команду на закрытие и лампочка гаснет, что подтверждает нормальный режим работы генератора.

Далее задача регулятора состоит в поддержании рабочего уровня напряжения на выходе генератора.

Генератор все время поднимает напряжение и стремится превысить его нормальный уровень. Регулятор ограничивает напряжение на заданном уровне. Микросхема DD обеспечивает широтно – импульсное управление (ШИМ – регулятор). Среднее значение тока, протекающего в обмотку зависит от длительности импульса открытого состояния ключевого транзистора Т2. Когда напряжение на выходе генератор возрастает, то микросхема, получая значение этого напряжения на точку S, уменьшает длительность открытого состояния транзистора, и среднее значение тока возбуждения снижается, напряжение на выходе генератора снижается, далее, длительность импульсов вновь увеличивается и напряжение возрастает, таким образом, поддерживается заданный уровень выходного напряжения с достаточно высокой точностью — около 14, 4 Вольта

Диод, шунтирующий обмотку возбуждения, как обычно, создает контур для ЭДС самоиндукции, при резком размыкании тока возбуждения, что снижает импульс высокого напряжения, которое может пробить выходной транзистор Т2



Схема генератора не нуждается в дополнительном выпрямителе для питания обмотки возбуждения.

Схема регулятора напряжения защищает аккумулятор от разрядки через обмотку возбуждения, в случае если зажигание включено, а двигатель не работает.

Как и в схеме с дополнительным выпрямителем, схема потребляет ток на свечение лампочки – сигнализатора разрядки и еще потребляет небольшой ток через обмотку возбуждения, необходимый для первоначального возбуждения, этот ток определяется импульсным режимом транзистора Т2 , его среднее значение оказывается достаточно мало, чтобы не оказывать существенное влияние на разрядку аккумулятора, поэтому в автомобиле, который не завелся, долгое время может быть включено зажигания без риска разрядки аккумулятора через генератор.



На данном рисунке показана схема генераторов на 100 и 110 Ампер, для генераторов меньшей мощности достаточно обычного диодного моста с шестью диодами.













































Как подключить генератор переменного тока

Генератор используется во многих областях, в том числе:

  • Автомобили используют генераторы для питания всей цепи и подзарядки аккумулятора при работе двигателя.
  • Генератор переменного тока — это один из типов электрогенераторов, которые можно использовать для включения света в случае отключения электричества.
  • Кроме того, генераторы переменного тока имеют несколько практических применений в промышленности, включая работу вентиляторов, насосов и конвейерных лент.

Генератор переменного тока происходит от того же слова, позволяющего преобразовывать механическую энергию в ток, в основном в транспортных средствах. Тем не менее, было бы полезно, если бы вы заглянули в чередование проводки схема для понимания.

Содержание

Что такое генератор переменного тока?

Генератор автомобиля является важным компонентом, но не требует регулярного обслуживания. Он использует переменный ток в качестве источника для преобразования механической энергии в электричество, а затем преобразует ее в постоянный ток.

Основная цель генератора переменного тока — помочь аккумулятору питать электрические компоненты автомобиля, включая фары, вентилятор и стеклоочистители. Он преобразует переменный ток в постоянный и регулирует напряжение таким образом, чтобы каждое устройство получало минимальную мощность, необходимую для его работы.

Подпись: Проводка генератора в автомобиле

Источник: Blogspot.com

, как генератор и заряд Мост – это три основные части генератора переменного тока.

  • В роторе генератора переменного тока используются проволочные катушки, которые наматываются на два набора магнитных полюсов, вращающихся в противоположных направлениях.
  • Статор имеет три группы катушек, которые остаются в одном месте, и ламинированный сердечник.
  • Диоды в выпрямительном мосту предотвращают протекание электричества в неправильном направлении.

Катушка возбуждения на роторе питается от токосъемных колец и щеток на валу. Магнитные полюса ротора усиливают магнитное поле тока.

Шкив на передней части генератора переменного тока соединен с ротором через приводной ремень автомобиля, который вращает его при работающем двигателе. За счет вращения ротора в статоре возникает переменный ток. Мост выпрямителя преобразует мощность переменного тока в мощность постоянного тока, подходящую для электрических компонентов автомобиля.

Кроме того, для зарядки аккумулятора требуется генератор переменного тока, который вырабатывает достаточно электроэнергии, не повреждая электронные компоненты автомобиля. В качестве решения вы можете управлять выходной мощностью генератора переменного тока, регулируя ток с помощью катушки возбуждения ротора.

Обзор жгута проводов генератора

Проводка генератора является основным источником передачи энергии от генератора к аккумулятору. Эти провода медные или алюминиевые, с защитной изоляцией на них.

  • Калибр: Для использования провода в генераторе необходимо выбрать правильный размер. В противном случае соединение может ослабнуть или не соответствовать разъему должным образом. Таким образом, вы должны выбрать между 10, 12 и 14 размерами калибра.
  • Цвета: Самый распространенный цвет высоковольтных проводов — «красный». Однако он может быть зеленого или синего цвета. Другой провод или заземление черного цвета, он подключается к металлической поверхности автомобиля и обеспечивает путь заземления.
  • Клеммы: Жгут проводов генератора состоит из двух типов клемм, кольца и лопатки. Терминал Spade соединяет генератор с проводом, а звонок соединяет провод с аккумулятором.

Электропроводка генератора в зависимости от типа регулятора напряжения

Генератор переменного тока должен заряжать аккумулятор достаточным напряжением. Однако напряжение не должно превышать предел, чтобы повредить электросистему автомобиля. Таким образом, производители устанавливают регуляторы напряжения для управления током, протекающим через обмотку ротора.

Проводка генератора с электромеханическими регуляторами

Некоторые старые автомобили имеют электромагнитный регулятор напряжения. Кроме того, эти регуляторы состоят из реле отключения, регулятора и регулятора тока. Каждая часть имеет свою уникальную функцию.

Реле отключения подключает генератор к аккумулятору для его зарядки. Он открывается для предотвращения разряда в генератор. Регулятор тока управляет цепью возбуждения генератора переменного тока. Регулятор управляет цепью возбуждения, регулируя выходное напряжение.

Подпись: Диаграмма проводки генератора с электромагнитным регулятором

Источник: https://www.carparts.com/

wiring wrenator с помощью Electronic voltage regure 9001 9008 . диоды и транзисторы) управляют выходом генератора. Регулятор управляет генератором, задействуя заземление цепи возбуждения. Это влияет на текущий поток.

Электронные регуляторы не имеют движущихся частей, в отличие от электромеханических. Твердотельная архитектура обеспечивает более быструю цикличность и более точную регулировку генератора. Кроме того, вы можете установить внутренние и внешние электронные регуляторы.

Конструкция системы определяет, какие провода идут к генератору; Однако тот, у кого нет компьютера, будет иметь три входа. Эти клеммы могут заряжать напряжение аккумуляторной батареи и управлять зажиганием системы.

Caption: Alternator-wiring diagram with the internal electronic regulators

Source: https://www.carparts.com/

Alternator Wiring with control module voltage regulation

The 9Модуль управления трансмиссией 0013 (PCM) управляет выходной мощностью генератора во многих автомобилях последних моделей. В большинстве модулей используется встроенный драйвер для переключения цепи возбуждения генератора переменного тока. Примером может служить система EPM компании GM. Этот генератор имеет необслуживаемый внутренний регулятор. Кроме того, прямой выход PCM за счет изменения катушки возбуждения по времени.

PCM управляют мощностью генератора во многих автомобилях последних моделей. Он определяет уровни зарядного напряжения на основе данных модуля управления кузовным оборудованием (BCM) . Сеть передачи данных соединяет BCM и отслеживает датчик для отслеживания тока батареи. Если система EPM выходит из строя, по сети передачи данных передается сообщение для включения одного или нескольких светодиодных индикаторов.

Caption: wiring diagram of PCR-controlled alternators

Source: https://www.carparts.com/

How Many Wires Go to an Alternator?

Ток и напряжение генератора зависят от его назначения и типа. Тем не менее автомобильные генераторы выдают 50-100 ампер при 13-15 вольтах. Большинство генераторов переменного тока имеют три или четыре клеммы для подключения проводки.

3-проводная схема генератора переменного тока

Большинство людей называют стандартный генератор General Motors со встроенным регулятором 3-проводным генератором, часто называемым 3-контактным генератором. Это обновление по сравнению с вариантом 1-wire и может быть установлено в более ранних автомобилях. Напряжение в блоке предохранителей и зажигание контролируются 3-проводным генератором, который затем регулирует мощность заряда по мере необходимости. Более того, положительный провод крепится к проводному штырю генератора с помощью винта, а не штекера.

Первый красный провод — это положительный кабель аккумулятора . Он подключается непосредственно к аккумулятору или к распределительной коробке, где другие линии подключаются к аккумулятору. Вы найдете второй и третий провода, также известные как терминальные провода, рядом друг с другом. Входной провод возбудителя/зажигания находится на клемме 1, а провод для определения напряжения — на клемме 2. Отрицательные кабели требуют особого ухода.

Основным заземляющим проводом является отрицательный провод.

Один главный отрицательный кабель генератора идет прямо к шасси автомобиля. Электрические помехи и подключение сенсорного провода улучшаются благодаря его использованию.

Положительная клемма аккумулятора основного силового кабеля подключается к выходу устройства

Было бы полезно подключить положительный первичный провод генератора переменного тока к выходному порту устройства, расположенному на его задней панели. Это точка соединения между генератором и аккумулятором, где хранится энергия.

Датчик связывает генератор через провод датчика

Было бы полезно, если бы вы подключили провод датчика генератора к клемме аккумулятора для связи с регулятором напряжения. Регулятор может использовать показания напряжения для управления выходной мощностью генератора.

Индикатор зажигания подключается к проводу полевого зажигания.

Сигнальная лампа зажигания подключена к входному проводу возбуждения генератора переменного тока. Без провода зажигания генератор работать не будет.

Caption: Wiring diagram of 3-wire alternator

Source: https://www.greentractortalk.com

 1-wire alternator Wiring Diagram

A 1 -Проводной генератор имеет самовозбуждающийся регулятор. Оба дополнительных порта на регуляторе не нужны. Таким образом, нет необходимости прокладывать провод к регулятору, чтобы завершить петлю включения с зажиганием.

Самовозбуждающийся характер генератора 1-wire означает, что он не начнет зарядку, пока частота вращения двигателя не достигнет определенного значения. У вас могут возникнуть проблемы с удовлетворением потребностей автомобиля в электричестве, если вы совместите эту потребность с отложенным круизом вокруг шоу или сложной конфигурацией впрыска топлива, которая регулирует параметры стартера.

Основным недостатком однопроводного генератора является то, что он не начинает зарядку до тех пор, пока не будет достигнуто определенное число оборотов двигателя, что требует увеличения оборотов двигателя. Размер шкивов и внутренних компонентов генератора определяют, сколько оборотов в минуту необходимо для запуска процесса. При запуске автомобиля, работающего на топливе, он может достичь или не достичь этого порогового значения оборотов в минуту. Однако при создании стандартного карбюраторного двигателя вы, скорее всего, будете качать газ или использовать воздушную заслонку.

Трехпроводной генератор определяет напряжение в замке зажигания и блоке предохранителей и заряжает больше, чтобы все работало. Генератор 1-wire может определять только свою точку питания: аккумулятор. Более того, если источник питания исправен, он не заметит провала напряжения.

Подпись: Схема подключения однопроводного генератора

Источник: a-one-wire-system.210005/

Генератор с 1 или 3 проводами: что лучше для меня?

Хотя вы, вероятно, не запутаетесь в том, какой генератор обеспечивает наилучшую производительность, путаница проводов под капотом может заставить вас задуматься. Несмотря на устрашающее название, трехпроводная система требует добавления двух дополнительных кабелей к существующей электрической схеме. 3-проводной генератор переменного тока дает вам больше спокойствия, если вы не хотите строго ограничивать свои расходы на электроэнергию при движении на низких оборотах.

Стандартные этапы подключения генератора

 Для подключения типичного генератора необходимо выполнить следующие этапы;

  • Проверить номер клеммы на генераторе; их может быть три или четыре. Если вы смотрите под капотом, вы можете сделать это с фонариком.
  • Определите положение клеммы B, «Bat» или «Pos.» Для подключения положительной клеммы генератора используется красный провод.
  • Найдите терминал F, «Neg» или «field». Это клемма заземления генератора, которая подключается через черный провод. Кроме того, другой конец провода прикрепляется к металлической поверхности автомобиля, чтобы обеспечить заземление для тока.
  • Затем проверьте клемму «Ign», которая подключает систему зажигания или предупреждения приборной панели. Провод здесь может различаться по цвету.

Может быть четвертая клемма для регулятора напряжения. Однако современные автомобили имеют встроенную систему регулирования, поэтому здесь вы можете не найти этот терминал.

Подпись: электрическая схема трехпроводного генератора

0003

Заключение

Генератор является важной системой любого автомобиля. Его проводка отличается от автомобиля к автомобилю; таким образом, вы должны учитывать различные стандарты проводки. Здесь, в Cloom, мы предлагаем жгуты проводов и кабельные сборки, чтобы сделать ваше соединение безопасным и надежным.

3-проводная схема подключения генератора переменного тока 🏎️ Какие провода куда идут?

3-проводная электрическая схема генератора покажет вам основные принципы работы цепи и способы соединения различных компонентов. Способ подключения стартера и генератора на автомобиле делится на два этапа. Поскольку стартеры потребляют, а генераторы переменного тока производят большое количество электроэнергии, в первом разделе основное внимание уделяется соединениям силовых цепей.

Цепи управления задействованы во второй части. Стартеры и генераторы переменного тока контролируются собственной схемой управления, которая включает и выключает их и регулирует их выходную мощность. Работу легче понять, а результаты значительно более предсказуемы, если процедуру разводки разбить на две группы.

Когда дело доходит до модернизации электрических систем их автомобилей, у нас есть много вариантов. Одним из таких вариантов является генератор переменного тока с 1 или 3 проводами. Первоначально трехпроводные генераторы были стандартными для большинства автомобилей.

Давайте без лишних слов перейдем к деталям.

  • Обзор
  • Что именно?
  • Функция
  • Провод Схема подключения генератора
  • Как его подключить?
  • Часто задаваемые вопросы
  • Окончательный вердикт

Обзор электрической схемы трехпроводного генератора

На электрической схеме трехпроводного генератора есть три электрических соединения, как следует из названия. Большой разъем, который подключается к аккумулятору, является первым. Первичный ток заряжает аккумулятор и приводит автомобиль в движение при работающем двигателе. В верхней части генератора есть две меньшие клеммы, обычно лепестковые.

3-проводная схема подключения генератора …

Пожалуйста, включите JavaScript

3-проводная схема подключения генератора – какие провода куда идут?

Сенсорный терминал — один из них. Вы должны подключить выход генератора переменного тока к этой клемме, чтобы он определял и регулировал выходное напряжение. Возбудитель — противоположная клемма. Это то, что возбуждает поле генератора переменного тока. Генератор переменного тока — это устройство, которое преобразует механическую энергию в электрическую, и оно особенно полезно в автомобилях.

Что такое генератор?

Генератор переменного тока является наиболее важным компонентом двигателя автомобиля и не требует обслуживания. Он вырабатывает электричество, служит источником питания для автомобилей и подзаряжает аккумулятор. Генератор преобразует механическую энергию в электрическую путем переключения с переменного тока на постоянный.

Основной функцией генератора переменного тока является подача электроэнергии на электрические компоненты, такие как фары, вентиляторы и стеклоочистители, в сочетании с аккумуляторной батареей. Он преобразует переменное электричество в постоянный ток и регулирует напряжение, чтобы каждый блок получал соответствующую минимальную мощность.

Охлаждающий вентилятор, ротор, торцевые подшипники с контактными кольцами, регулятор напряжения, статор, контактные кольца, угольные щетки, диодный мостовой выпрямитель и шкив входят в состав генератора переменного тока. Основными блоками для выработки энергии являются ротор и статор, а выпрямитель помогает преобразовывать переменный ток в постоянный.

Все компоненты работают вместе для контроля и управления мощностью, чтобы различные компоненты двигателя автомобиля могли получать необходимую им энергию. Поскольку в современных автомобилях так много различных электрических компонентов, для бесперебойной работы требуется трехпроводная схема подключения генератора переменного тока.

Внутренний регулятор генератора переменного тока отслеживает количество вольт, подаваемых на аккумулятор. Если напряжение резко возрастет или упадет, регулятор отрегулирует выходную мощность генератора, чтобы поддерживать постоянный поток электроэнергии к аккумулятору. Внешние регуляторы используются в однопроводных генераторах, что означает, что регулятор может быть заменен в случае его поломки. Механики должны заменить весь генератор переменного тока, если регулятор выходит из строя или изнашивается в современном генераторе переменного тока.

Какова функция генератора?

Генератор переменного тока работает очень просто. Генератор соединен поликлиновым ремнем, который опирается на шкив. Шкив перемещается и вращает валы ротора, прикрепленные к генератору переменного тока, когда двигатель запускается.

Ротор представляет собой электромагнит с двумя вращающимися металлическими контактными кольцами, прикрепленными к его валу, а также угольными щетками. Небольшое количество электричества доставляется к ротору за счет вращения, которое затем передается статору.

Магниты ротора расположены так, что они проходят через медные петли статора. В результате вокруг катушек создается магнитное поле. Магнитное поле изменяется, когда ротор вращается, и в результате вырабатывается электричество.

Однако, поскольку вырабатывается электроэнергия переменного тока, ее необходимо сначала преобразовать в постоянный ток, прежде чем ее можно будет использовать; следовательно, он проходит через диодный выпрямитель генератора. Выпрямитель преобразует двухсторонний ток в односторонний постоянный ток. Затем напряжение подается на регулятор напряжения, который регулирует напряжение в соответствии с потребностями различных автомобильных агрегатов.

Соединения в схеме проводки генератора переменного тока

Генератор имеет сложную систему проводки, поскольку он соединен со многими компонентами. Провод возбуждения, а также положительный и отрицательный провода являются основными проводами. Провод возбуждения используется для включения регулятора напряжения и подключается к клемме L генератора переменного тока. Провод возбуждения необходим для создания напряжения, необходимого для запуска генератора.

Положительный и отрицательный кабели небольшого размера и подключаются к положительной и отрицательной клеммам аккумулятора. Генератор также подключается кабелем зарядки аккумуляторной батареи. Он заряжает только аккумулятор и не обеспечивает питание каких-либо других устройств. Входной провод зажигания, идущий от генератора к замку зажигания, также подключен к генератору. Провод зажигания активирует регулятор напряжения.

Схема проводки генератора переменного тока

Вот несколько схем проводки генератора переменного тока, которые можно использовать для различных целей. Давайте посмотрим на их соединения.

3-проводная электрическая схема генератора переменного тока

На трехпроводной электрической схеме генератора переменного тока показано, как соединены различные компоненты цепи. Цепь состоит из трех основных проводов: положительного кабеля для аккумулятора, провода для определения напряжения и провода зажигания. Двигатель подключен к входному проводу зажигания. Кабель для определения напряжения определяет напряжение и подключается к выпрямителю, а силовой провод передает питание от двигателя к генератору.

Доступны универсальные генераторы переменного тока со встроенными выпрямителями напряжения для измерения мощности. В отличие от однопроводных генераторов, они могут генерировать и выпрямлять электричество в одной и той же цепи. Использование трехпроводной схемы подключения генератора гарантирует, что все компоненты получают контролируемое напряжение.

Электромеханический регулятор напряжения (внешний)

Кабель датчика напряжения наматывается в электромагнит с помощью электромеханических регуляторов. Это создает магнитное поле вокруг магнита, которое притягивает железный блок. Реле отключения, регуляторы и регуляторы тока — все это электромагнитные выключатели в таких цепях.

Реле отключения соединяет аккумуляторную батарею с генератором, в то время как регулятор и переключатель регулятора тока управляют выходным напряжением цепи возбуждения генератора. Электромеханические схемы необходимы для цепей стабилизации переменного тока; однако они не используются в автомобилях из-за неадекватного передаточного механизма.

Схема проводки, управляемой PCM

Цепи регулирования напряжения модуля управления силовым агрегатом представляют собой разновидность генератора переменного тока, который использует внутренние модули для управления цепью возбуждения. PCM регулирует ток, анализируя данные модуля управления кузовным оборудованием (BCM) и определяя требования к зарядке системы.

Когда напряжение падает ниже определенного порога, активируются модули, в результате чего ток, протекающий через катушку, изменяет время включения. Как следствие, выходные данные системы модифицируются в соответствии с требованиями системы. Генераторы переменного тока, управляемые PCR, генерируют соответствующие напряжения простым, но эффективным способом.

Почему необходимо использовать 3-проводную схему подключения генератора переменного тока?

Что важно отметить в схеме подключения трехпроводного генератора переменного тока, так это то, что она может улучшить электрические характеристики вашего автомобиля в соответствии с вашими потребностями. На трехпроводной схеме генератора переменного тока есть три провода: основной провод зарядки, третий провод, который может перемыкаться между регулятором и шпилькой аккумуляторной батареи, и провод возбудителя.

3-проводная электрическая схема генератора значительно менее навязчива, чем кажется, поскольку в остальную электрическую систему интегрированы только два дополнительных провода. Если вы не готовы строго управлять своим электрическим бюджетом при движении на низких оборотах, рекомендуется использовать трехпроводную схему подключения генератора переменного тока для улучшения вашего автомобиля.

Схема подключения генератора переменного тока и его функции в автомобиле

Основная функция генератора переменного тока заключается в преобразовании механической энергии в электрическую в переменном порядке. Он называется генератором переменного тока, потому что он генерирует переменный ток. Принцип работы генератора и схема проводки генератора автомобиля описаны в этой статье. Все мы знаем, что генератор переменного тока используется для зарядки автомобиля или автомобиля. Итак, приступим.

Функция генератора переменного тока в автомобиле

В автомобиле генератор вырабатывает электроэнергию для зарядки аккумулятора. Первоначально двигатель автомобиля запускается двигателем постоянного тока, который питается от аккумулятора. В результате возникает необходимость зарядки аккумулятора.

Генератор соединяется с двигателем ремнем в автомобиле. В результате, когда двигатель вращается, генератор переменного тока также вращается, вырабатывая переменную электрическую энергию. Автомобильный генератор содержит некоторую схему.

Провод Схема подключения генератора

В автомобиле используется трехпроводная схема подключения генератора, как вы теперь это знаете. Статор и ротор – это два элемента трехпроводной электрической схемы генератора переменного тока. Трехфазная обмотка якоря находится в статоре, а обмотка возбуждения — в роторе.

Мы знаем, что батареи могут удерживать только постоянный ток. В результате в генератор переменного тока устанавливается выпрямительная схема, преобразующая трехфазный переменный ток в постоянный. Обмотка возбуждения подключается к цепи регулятора напряжения в обход через токосъемное кольцо. Схема регулятора напряжения получает источник постоянного тока с выхода схемы выпрямителя и распределяет его по обмотке возбуждения.

Основной задачей схемы регулятора напряжения является регулирование мощности, подводимой к обмотке возбуждения. Предположим, что выходное напряжение и ток превышают их нормальные уровни. В это время регулятор напряжения уменьшит подводимую мощность к обмотке возбуждения, снизив напряжение в обмотке якоря и поддерживая нормальное значение.

Схема подключения трехпроводного генератора переменного тока?

Вы узнаете, как просто подключить новый 3-проводной генератор для обновления вашего старого автомобиля, выполнив следующие действия. Вы закончите в кратчайшие сроки, если будете придерживаться их.

1. Отсоедините отрицательную клемму автомобильного аккумулятора.

Снимите отрицательную клемму с автомобильного аккумулятора, прежде чем начинать что-либо. Это не сложная работа. Однако ко всему, что связано с электричеством или аккумулятором автомобиля, следует подходить с осторожностью.

2. Сборка монтажных кронштейнов генератора переменного тока

Второй этап вашего нового проекта может оказаться самым трудным. Но не волнуйтесь, все достижимо, если вы знаете, как это сделать правильно. Также стоит отметить, что вы можете найти кронштейны на свалке, которые будут работать с минимальными изменениями, что сэкономит вам деньги.

Еще одним преимуществом является то, что вы можете сделать свои собственные кронштейны из 14-дюймовой плоской стали шириной около 1 дюйма, если вы не можете найти их на свалке. Это еще один замечательный способ сэкономить деньги, но при этом улучшить свой старый автомобиль.

Затем кронштейны будут установлены с использованием исходных монтажных отверстий кронштейна генератора в блоке цилиндров. Крайне важно убедиться, что шкивы правильно выровнены относительно ремня и что скоба позволяет регулировать приводной ремень. После этого можно присоединить генератор и новый приводной ремень.

3. Подсоедините положительную клемму аккумулятора к выходному болту

Вы наполовину сделали, и вы уже завершили самую сложную часть. Подсоединение выходного болта на задней части генератора к положительной клемме аккумулятора с помощью провода 10-го калибра и кольцевых клемм без пайки — это следующий шаг в улучшении вашего древнего автомобиля.

Это соединение также может быть выполнено на соленоиде стартера, к которому подключается положительный кабель. Затем подключите положительную клемму аккумулятора к соленоиду стартера.

4. Подсоедините отрицательный кабель аккумуляторной батареи

Подсоединение отрицательного кабеля аккумуляторной батареи является последним шагом в обновлении вашего старинного автомобиля с помощью трехпроводной электрической схемы генератора переменного тока. Вы можете улучшить характеристики своего старинного автомобиля, а также сэкономить деньги, установив 3-проводной генератор переменного тока.

Схема подключения трехпроводного генератора переменного тока Delco используется в большинстве продуктов GM, а также в различных типах тяжелого оборудования. Эта электрическая схема трехпроводного генератора отличается высокой выходной мощностью, компактной конструкцией и простотой в эксплуатации.

Необходимые кронштейны можно использовать для преобразования этого генератора переменного тока в любое транспортное средство или оборудование с двигателем всего за несколько простых шагов. Чтобы подключить этот генератор, вам не потребуются специальные навыки; любой со средними механическими способностями должен быть в состоянии сделать это.

5. Отсоедините отрицательную клемму аккумуляторной батареи

Первым шагом в подключении трехпроводной схемы подключения генератора переменного тока к вашему старинному автомобилю является отсоединение отрицательной клеммы аккумуляторной батареи, как я объяснял в предыдущем пошаговом руководстве. Это важный шаг, который нельзя пропускать.

6. Подсоедините провод к выходной шпильке

Следующим шагом будет использование беспаечного кольцевого соединителя для подключения куска провода 10 калибра к выходной шпильке на задней части генератора. Соленоид стартера должен быть подключен к другому концу этого провода. Для его подключения к той же клемме, что и положительная линия аккумулятора, требуется всего несколько простых шагов.

7. Подсоедините разъем генератора к разъему генератора

Следующим шагом является подключение нового разъема генератора к разъему на генераторе. К меньшему пигтейлу от разъема не сложно припаять провод 14-го калибра. Этот провод подключается к клемме IGN на замке зажигания. Наконец, на этом шаге подключите небольшой 12-вольтовый предупредительный индикатор последовательно с этим кабелем.

8. Сращивание провода 10-го калибра с большим проводом на вилке генератора. ваш автомобиль. Соедините провода беспаечным разъемом, чтобы завершить процедуру.

Убедитесь, что длина провода достаточна для подключения к той же клемме соленоида стартера, что и положительный кабель аккумуляторной батареи и выходной провод генератора. Наконец, используйте кольцевое соединение без пайки, чтобы прикрепить провод к клемме. После этого шага вы практически закончили.

9. Нанесение последних штрихов

Подсоединение отрицательной клеммы аккумулятора к электрической схеме трехпроводного генератора переменного тока Delco является последним шагом в подключении его к вашему автомобилю. После того, как вы закончите проводку, вы сможете легко использовать ее и работать.

Ваш автомобиль будет работать более эффективно и будет улучшен до совершенно нового уровня, если вы замените старый генератор 3-проводной электрической схемой генератора переменного тока. Ваш улучшенный автомобиль позволит вам работать более эффективно, что является главным желанием каждого владельца.

Часто задаваемые вопросы — схема проводки генератора переменного тока

В чем разница между генератором с одним проводом и генератором с тремя проводами?

Ответ: Генератор 1-wire знает только то, на что он подает ток; батарея. Трехпроводной генератор определяет напряжение на блоке предохранителей и зажигании, и генератор заряжает больше, чтобы привести все системы в рабочее состояние.

На генераторе, что за два маленьких провода?

Ответ: Положительный и отрицательный кабели — это два провода, которые подключаются к генераторам переменного тока. Клемма генератора (S) соединена с цепью (B+) перемычкой.

Что делает провод возбудителя генератора?

Ответ: Генератор переменного тока — это компонент автомобиля, который передает энергию от топливной системы к аккумулятору, обеспечивая работу таких аксессуаров автомобиля, как радио, фары и вентиляторы кондиционера. Когда автомобиль заводится, провод возбудителя генерирует напряжение, необходимое для того, чтобы генератор начал работать.

На схеме проводки генератора переменного тока, какие три клеммы?

Ответ: Положительный провод аккумуляторной батареи, провод датчика напряжения и входной провод зажигания представляют собой трехпроводные типы на трехпроводной электрической схеме генератора переменного тока. Плюсовой провод от аккумулятора подключается к стартеру. Провод обнаружения напряжения подключен к аккумуляторной батарее, а провод зажигания подключен к замку зажигания от генератора.

Как проверить генератор с помощью отвертки?

Ответ: Запустите автомобиль, повернув ключ зажигания в положение «включено». Регулятор напряжения включается, и загораются сигнальные лампы на приборной панели. Используйте отвертку, чтобы повторить тест. Поднесите металлический конец отвертки к гайке на шкиве генератора.

Что означают буквы R и F на генераторе?

Ответ: Клемма «Опорный» или датчик напряжения и клемма «Поле» — это клеммы R и F соответственно.

На электрической схеме генератора переменного тока, какие провода куда идут?

Ответ: Подсоедините положительный провод к положительной клемме генератора. Один кабель подключается к стартеру, а другой — к аккумулятору, если генератор имеет две положительные клеммы. Два положительных кабеля будут красного цвета и будут расположены рядом.

Где должен быть подключен провод генератора?

Ответ: Этот провод подключается либо напрямую к аккумулятору, либо через разъем в основной цепи питания аккумулятора. Обычно он подключается к аккумуляторной стороне блока предохранителей. Его работа заключается в отслеживании напряжения системы и соответствующей корректировке скорости зарядки в зависимости от нагрузки системы или состояния батареи.

Как напрямую подключить генератор к аккумулятору?

Ответ: Основной концентратор подключен к аккумулятору через «провод зарядки аккумулятора». Линия зарядки аккумулятора в этих системах просто заряжает аккумулятор и не управляет электрической системой. Во многих других автомобилях выходная линия генератора подключается непосредственно к аккумулятору (или к положительному кабелю аккумулятора на соленоиде стартера).

Как лучше всего узнать, есть ли в моем генераторе внутренний регулятор?

Ответ: Найдите регулятор под бачком омывателя или кронштейн на опоре радиатора со стороны водителя. Это генератор с внутренней регулировкой, если штифты выровнены вот так «—» сбоку.

Окончательный вердикт, электрическая схема проводов генератора переменного тока

Генераторы необходимы для поддержания работы автомобиля после запуска двигателя. Для генераторов требуется сложная проводка, и провода должны быть подключены к правильным блокам и клеммам. Это можно упростить, разработав электрические схемы генератора переменного тока. Схема проводки генератора переменного тока показывает, как соединены соединения и физическая схема цепи.

Легче установить цепи и правильно подключить генератор, если у вас есть четкое представление о проводных соединениях и положении каждого компонента. Крайне важно создать цепи с соответствующей проводкой, чтобы обеспечить правильное напряжение каждой части оборудования, гарантируя, что ни одна из них не будет иметь избыточную или недостаточную мощность.

Одобренные инструменты

Эти инструменты были испытаны нашей командой и идеально подходят для ремонта вашего автомобиля дома.
